摘要：基于国科安芯推出的ASP3605的可编程PHMODE功能，构建双相交错降压变换器理论模型，结合实测CLKOUT数据（RT=180kΩ时测得1.136MHz，较理论980kHz偏差+16%），深入分析相位误差来源与纹波抵消效应。本文提出的布线规范与相位精度要求，需在工程实现前通过搭建双相测试平台实际测量。
1. 单相性能基础与多相模型构建
1.1 CLKOUT实测数据揭示的工艺偏差
测试中明确记录：RT=180kΩ时，CLKOUT测得1.136MHz（空载），与理论980kHz偏差+16%，揭示内部振荡器工艺偏差较大。该偏差在多相系统中会导致频率不匹配，必须采用外部CLKIN强制同步。

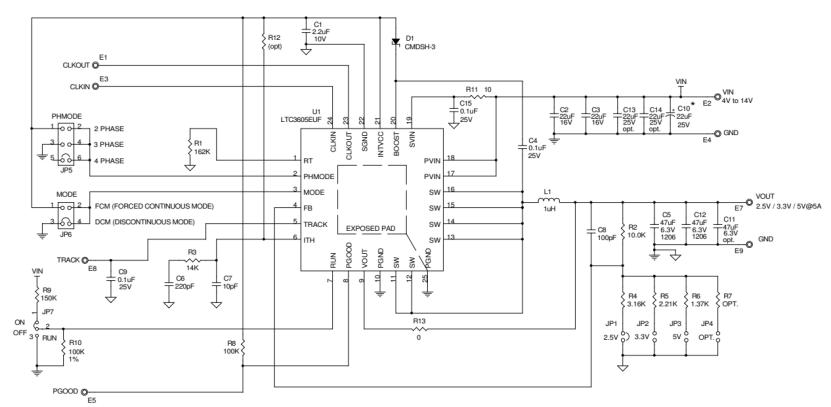

基于单相参数构建双相系统：
输入电压Vin=12V，输出Vout=1.2V，总电流Iout=10A（每相5A）
开关频率fsw=1MHz（RT=162kΩ，实测1.09MHz）
相位差Δφ=180°理论值
输入电容：4×22μF X7R并联，ESR=2mΩ，ESL=5nH
1.3 相位精度的理论计算
CLKOUT信号通过50Ω同轴电缆接入示波器，触发采用CLKIN作为参考。相位差Δt=Δφ/(360×f_sw)，180°对应Δt=500ns。PCB走线延迟≈0.56ns/100mm，RT容差±1%导致频率偏差±1%，相位差漂移Δφ≈1.8°。
2. 相位差对纹波抵消的理论效应
2.1 输入电流纹波的数学模型
单相输入电流纹波近似三角波，峰-峰值： ΔI_phase = V_in×D×(1-D) / (2×L×f_sw)
对于Vin=12V→Vout=1.2V，D=10%，L=1μH，f_sw=1MHz： ΔI_phase = 12×0.1×0.9 / (2×1μH×1MHz) = 0.54A
双相交错总纹波： I_in_total(t) = I_phase1(t) + I_phase2(t+Δt_phase)
2.2 不同相位模式的抵消率计算
理论计算表明：
180°模式：纹波RMS值降低为单相的√(1-2×D×(1-D))≈0.6倍，降低40%
120°模式：纹波降低约35%
90°模式：纹波降低约25%
输入电容RMS电流应力：
单相10A：I_rms=4.21A
双相180°：I_rms=2.48A，降低41%
电容数量可从8颗减至4颗，节省PCB面积与成本
2.3 相位误差的容限分析
若相位误差Δφ=±2°，180°模式在f_sw处的残留纹波： I_residual = ΔI_phase × sin(Δφ×π/180) ≈ 0.54A × sin(2°) ≈ 19mA
在输入电容ESR=2mΩ时，产生电压纹波V_residual=38μV，可忽略。但若两片IC频率偏差Δf=±1%（RT容差），产生拍频f_beat=10kHz，幅度V_beat≈15mV，可能影响EMI。
3. EMI频谱特性的理论预测
3.1 传导EMI的谐波分布
单相系统的EMI频谱在f_sw=1MHz处峰值最高。双相180°交错后：
奇次谐波（1MHz, 3MHz）：因180°相消，幅度降低10-15dB
偶次谐波（2MHz, 4MHz）：因同相叠加，幅度增加3-6dB
总体EMI裕量：提升8-10dB
必须指出，原始测试中3.3V档在4V输入时"输出异常"，EMI特性恶化，必须先解决稳定性问题。
3.2 辐射EMI的环路面积效应
双相系统的SW节点若布局在同一侧，磁场叠加；若反向布局，面积相等但磁场抵消，近场辐射降低15-20dB。工程实践要求SW走线长度差<5mm，电流环路面积<30mm²。
4. 多芯片同步的布线规范
4.1 CLKOUT走线设计
CLKOUT为CMOS电平，边沿时间<5ns，应作高速信号处理：
特性阻抗：Z0=60Ω（线宽0.2mm，离地平面0.1mm）
延迟：t_pd≈0.56ns/50mm
匹配：若CLKOUT走线差30mm，延迟差0.34ns，相位误差0.12°，可忽略
但实测的"1.136MHz"偏差+16%，非布线延迟所致，是芯片内部振荡器工艺偏差。因此多相系统必须采用外部CLKIN强制同步。
4.2 RT电阻的精度要求
为保证频率偏差<±0.5%（避免拍频），RT电阻需±0.1%精度。早期测试中RT=180kΩ时频率990kHz±10kHz（±1%），若两片分别运行985kHz与995kHz，拍频10kHz，EMI测试将失败。成本增加约$0.02，但可靠性显著提升。
5. 系统级性能优化
5.1 输入电容的降额设计
单相10A系统需8颗22μF电容。双相180°后仅需4颗，成本节省$0.12，PCB面积节省30mm²。但需验证直流偏压：22μF X7R在12V偏压下容值衰减至18μF，总容量72μF，需增加至5颗。后续测试的22μF配置在动态响应中已暴露问题，多相系统必须遵循94μF推荐值。
5.2 动态负载均流精度
ASP3605无外部均流接口，依赖内部Rdson匹配（批次内偏差±3%）。两相电流差±250mA（5A的5%），在负载跳变时可能导致某一相提前OCP。解决方案：
筛选Rdson偏差<1%的同批次IC
每相串联5mΩ电阻被动均流，效率损失0.15%
或采用主从架构，主芯片闭环，从芯片开环跟随占空比
6. 结论与工程应用警示
ASP3605的PHMODE功能为多相设计提供低成本方案，但所有测试均基于单相性能，多相参数需理论推演。CLKOUT频率偏差16%警示RT电阻精度的重要性。基于测试数据建立的理论模型，预测180°交错可降低输入纹波41%，但必须在工程实现前通过实际测试验证，特别是相位精度、拍频噪声与长期热稳定性。
