在电子制造领域，焊点作为核心连接部件，其高度尺寸的精准度直接决定了产品的电气性能、机械稳定性及使用寿命。尤其是FPGA器件，其焊点数量多、分布密集、尺寸精细，一旦焊点高度出现偏差，可能导致引脚接触不良、信号传输损耗、散热效率下降等问题，甚至引发整个器件失效，造成严重的生产损失和质量隐患。为实现对FPGA焊点高度的精准、高效、稳定量测，规避生产过程中的质量风险，规范检测流程，明确检测标准、方法及注意事项，特制定本检测方案，为FPGA焊点高度检测工作提供科学、可落地的指导依据，确保检测数据的准确性、可靠性和重复性。
一、检测概述
（一）被测物说明

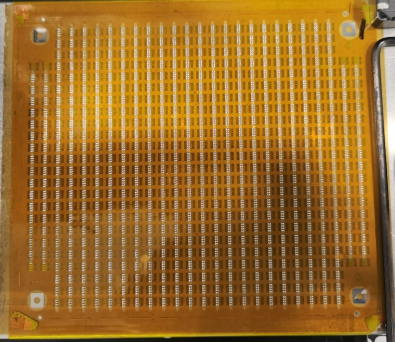

本次检测的被测物为FPGA焊点，该类焊点属于精密微型焊点，具有体积小、分布均匀、间距密集的特点，其高度尺寸的微小偏差均可能影响器件的正常工作。检测的核心目标是精准获取每一个焊点的实际高度数据，通过与标准高度范围进行比对，判断焊点是否符合生产质量要求，筛选出不合格产品，为后续返修、优化生产工艺提供数据支撑。
（二）检测核心要求
本次检测的核心要求为量测各个FPGA焊点的高度数据，具体要求如下：一是检测范围覆盖所有焊点，无遗漏、无死角；二是检测精度满足精密电子元件焊点检测标准，确保高度数据的误差控制在允许范围内；三是检测过程高效稳定，可实现批量焊点的连续检测，兼顾检测效率与数据质量；四是检测数据可追溯、可查询，便于后续质量分析和工艺优化；五是检测过程不对被测物造成任何损伤，保障被测物的完整性。
（三）检测目的
-
精准获取FPGA焊点的实际高度数据，验证焊点高度是否符合设计规范和生产标准，及时发现高度异常的焊点，避免不合格产品流入下一道工序；
-
通过批量检测数据的统计分析，掌握焊点高度的整体分布情况，识别生产工艺中可能存在的问题（如焊接温度、焊锡量控制不当等），为工艺优化提供数据支撑；
-
验证检测方案的可行性和稳定性，建立标准化的FPGA焊点高度检测流程，提升检测效率和检测质量，降低质量管控成本；
-
确保最终产品的电气性能和机械可靠性，提升产品合格率，增强产品市场竞争力。
二、检测原理与方案设计
（一）检测原理
本次FPGA焊点高度检测采用线激光轮廓扫描技术，其核心原理是利用线激光轮廓扫描传感器发射激光线，照射到FPGA焊点表面，激光线经焊点表面反射后，被传感器内置的相机接收，通过光学成像原理捕捉焊点的轮廓信息。传感器将光信号转换为电信号，传输至检测软件，软件对信号进行处理、分析，重构出焊点的3D轮廓模型，进而精准计算出每个焊点的高度数据。
线激光轮廓扫描技术具有检测精度高、速度快、非接触式检测的优势，可有效避免接触式检测对微小焊点造成的损伤，同时能够快速捕捉焊点的轮廓细节，适用于FPGA这类精密微型焊点的高度检测。为进一步提升检测精度，减少环境噪点、光线反射等因素对检测数据的影响，本次方案对相机角度进行优化设计，通过倾斜安装相机，降低噪点干扰，确保轮廓信息捕捉的清晰度和准确性。
（二）检测方案详细设计
本次检测方案以线激光轮廓扫描传感器为核心检测设备，搭配专用检测软件，结合精准定位和基准平面拟合技术，实现FPGA焊点高度的精准量测，具体流程如下：
-

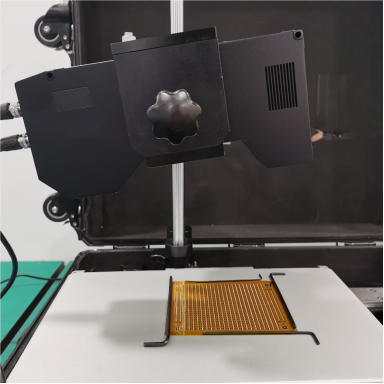

设备搭建与调试：搭建线激光轮廓扫描检测系统，包括线激光轮廓扫描传感器、相机、检测平台、数据传输模块及检测软件。将相机倾斜角度调整至约10°，该角度经过多次测试验证，可有效减少环境光线反射、焊点表面反光带来的噪点影响，同时确保激光线能够完整覆盖所有焊点，捕捉到清晰的轮廓信息。调试传感器和相机的参数，包括激光强度、曝光时间、扫描速度等，确保设备处于最佳工作状态，保障检测数据的稳定性和准确性。
-

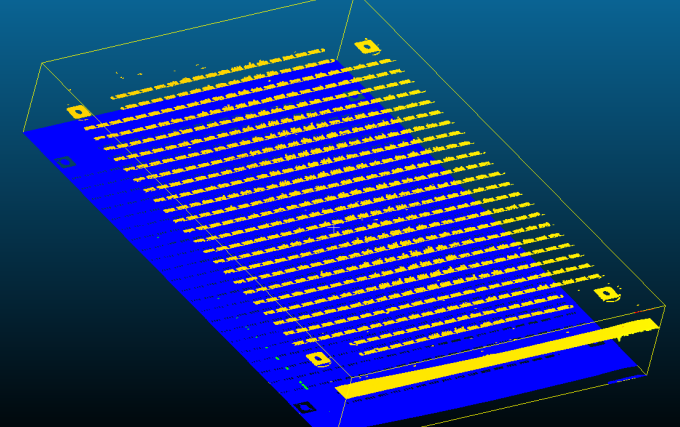

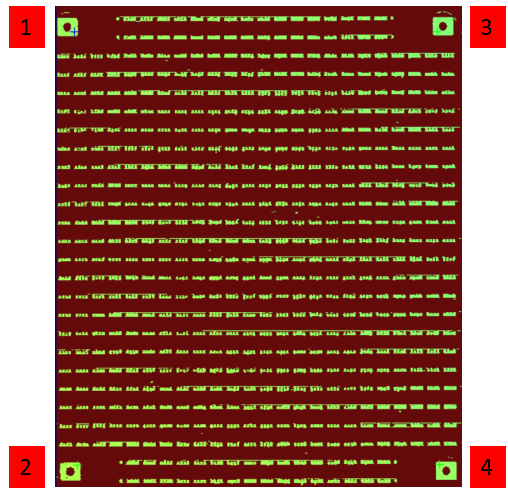

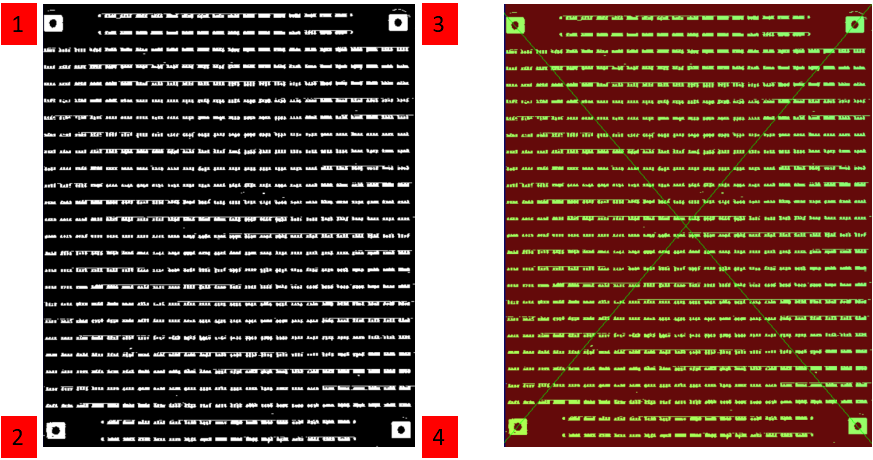

产品定位：将被测FPGA器件放置在检测平台上，确保器件放置平稳、无晃动。启动检测软件，获取产品的3D轮廓图，同时对3D图进行灰度成像处理，通过灰度对比，清晰呈现产品的轮廓边界和焊点位置，便于后续定位和检测。在产品3D灰度图中，选取4个特征区域（分别标记为点位1、点位2、点位3、点位4），每个区域内均有明显的圆形特征，提取各区域圆形特征的圆心坐标，计算点位1、4区域圆心的连线，以及点位2、3区域圆心的连线，两条连线的交点坐标即为产品的定位基准点，将该基准点坐标传入产品3D图中，完成产品的精准定位，确保后续检测过程中，焊点位置的识别和高度计算不受产品放置偏差的影响。
-
基准平面拟合：产品定位完成后，在检测软件中，分别在点位1、点位2、点位3、点位4对应的4个方形区域内，各选取4个均匀分布的特征点，共16个特征点。通过检测软件的平面拟合算法，将这16个特征点拟合成一个基准平面，该基准平面作为焊点高度计算的参考基准，确保所有焊点的高度数据均基于同一基准进行计算，避免因基准不一致导致的检测误差，提升检测数据的统一性和准确性。
-

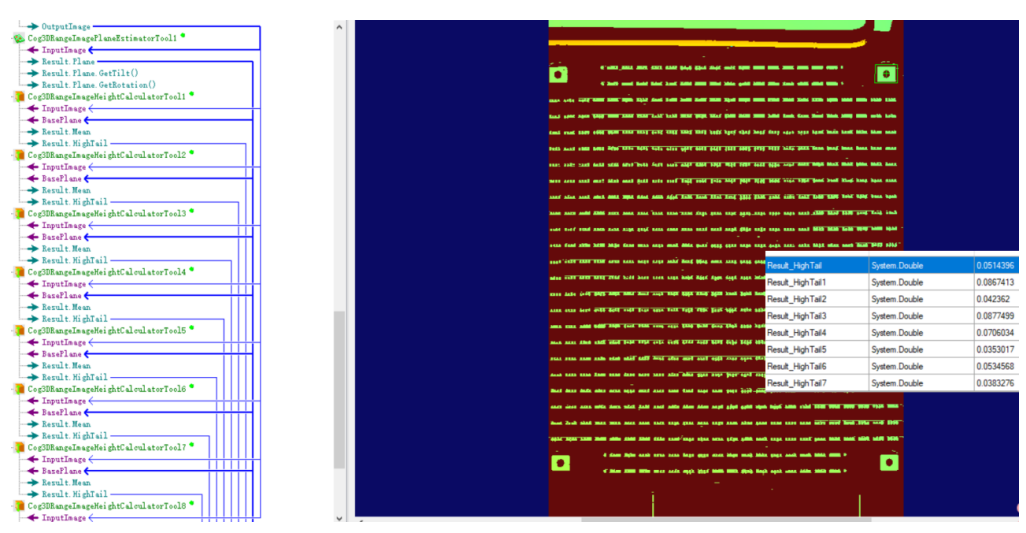

焊点高度计算：基准平面确定后，检测软件自动识别产品3D轮廓图中的所有焊点，提取每个焊点的轮廓信息，结合基准平面的坐标数据，计算每个焊点顶点到基准平面的垂直距离，该距离即为焊点的实际高度数据。软件将自动记录每个焊点的高度数据，生成检测数据表，标注每个焊点的编号、高度值，便于后续查询和分析。
-
数据验证与分析：检测完成后，对获取的焊点高度数据进行验证和分析。通过检测软件任意抓取不同位置的焊点进行重复测试，验证数据的准确性；同时对所有焊点的高度数据进行统计，分析数据的分布规律，判断是否存在高度异常的焊点，若发现异常焊点，标记其位置和高度值，为后续处理提供依据。
三、检测设备与工具
（一）核心检测设备
-
线激光轮廓扫描传感器：选用高精度线激光轮廓扫描传感器，扫描精度不低于0.001mm，扫描速度可调，能够快速捕捉微小焊点的轮廓信息，支持非接触式扫描，避免对被测物造成损伤；传感器的激光波长需适配FPGA焊点的材质，减少反光干扰，确保轮廓成像清晰。
-
工业相机：搭配高清工业相机，像素不低于500万，帧率可调，相机可倾斜安装，支持10°左右的角度调节，具备抗噪点、抗反光能力，能够清晰捕捉激光线在焊点表面的反射图像，为轮廓重构和数据计算提供高质量的图像支撑。
-
检测平台：选用高精度、高稳定性的检测平台，平台平面度误差不超过0.002mm，具备防震、防抖功能，能够确保被测FPGA器件放置平稳，避免因平台晃动导致的检测偏差；平台可根据检测需求，进行微调，确保产品定位精准。
（二）辅助工具与软件
-
检测软件：选用专用的线激光轮廓检测软件，支持3D轮廓重构、灰度成像处理、基准平面拟合、焊点高度计算、数据统计与导出等功能；软件操作便捷，可设置检测参数、定位基准、误差阈值等，支持批量检测和数据追溯，能够自动生成检测报告。
-
辅助定位工具：配备专用的产品定位治具，治具与FPGA器件的外形相匹配，能够快速、精准地将产品固定在检测平台上，确保产品放置位置一致，减少人为放置偏差对检测结果的影响；治具材质需柔软，避免刮伤产品表面。
-
校准工具：配备标准校准块，用于定期校准线激光轮廓扫描传感器和相机的精度，确保检测设备的稳定性和检测数据的准确性；校准周期建议为每周一次，若检测环境发生变化（如温度、湿度变化较大），需及时进行校准。
四、检测流程
为确保检测工作有序、高效开展，规范检测操作，避免人为误差，本次检测严格按照以下流程执行，全程做好记录，确保检测数据可追溯：
-
检测前准备：检查检测设备的运行状态，包括线激光轮廓扫描传感器、相机、检测平台、数据传输模块等，确保设备无故障、参数设置正确；使用标准校准块对传感器和相机进行校准，确认检测精度符合要求；清洁检测平台和产品定位治具，去除表面的灰尘、杂物，避免影响检测结果；准备好被测FPGA器件，检查器件表面无破损、无污渍，确保器件完好。
-
产品放置与定位：将被测FPGA器件平稳放置在检测平台的定位治具中，调整器件位置，确保器件放置平整、无晃动；启动检测软件，控制相机和传感器开始工作，获取产品的3D轮廓图，对3D图进行灰度成像处理，提取点位1、2、3、4区域圆形特征的圆心坐标，计算交点坐标，完成产品定位。
-
基准平面拟合：在检测软件中，选取点位1、2、3、4对应的4个方形区域，每个区域选取4个均匀分布的特征点，共16个特征点，通过软件的平面拟合算法，拟合成基准平面，保存基准平面参数，作为焊点高度计算的参考基准。
-
焊点高度检测：软件自动识别产品3D轮廓图中的所有焊点，提取每个焊点的轮廓信息，结合基准平面参数，计算每个焊点的高度数据，自动记录焊点编号和对应的高度值，生成检测数据表；检测过程中，实时监控检测状态，若出现异常（如传感器故障、图像模糊等），立即停止检测，排查问题后重新开始。
-
数据验证与筛选：检测完成后，利用检测软件任意抓取不同位置的焊点进行重复测试，每次测试10次，记录测试数据，验证数据的稳定性和准确性；对所有焊点的高度数据进行统计分析，对比标准高度范围，筛选出高度异常的焊点，标记其位置和高度值，区分合格与不合格产品。
- 检测后处理：将检测合格的产品放入指定容器中，做好标记；对不合格产品进行单独存放，记录不合格原因（如焊点过高、过低等），反馈给相关部门进行返修或重新焊接；清理检测平台和治具，关闭检测设备，做好设备维护记录；导出检测数据和检测报告，归档保存，便于后续查询和质量分析。
五、检测难点与解决方案
（一）核心检测难点
本次FPGA焊点高度检测的核心难点的是：产品量测时需要保持平整才能保证数据的准确性和稳定性，对量测平台和产品放置方式要求比较高。由于FPGA器件本身尺寸较小，焊点分布密集，若产品放置不平整、存在倾斜或晃动，会导致基准平面拟合偏差，进而影响焊点高度的计算精度；同时，检测平台的平面度、稳定性不足，也会导致检测过程中设备晃动，影响轮廓图像的清晰度和数据的稳定性，最终导致检测误差增大，无法准确判断焊点高度是否合格。
（二）针对性解决方案
为解决上述检测难点，确保检测数据的准确性和稳定性，结合检测方案的设计，制定以下针对性解决方案：
-
优化检测平台性能：选用高精度、高稳定性的检测平台，严格控制平台的平面度误差，确保平台表面平整、无凸起、无凹陷；在平台底部安装防震、防抖装置，减少外界震动对平台的影响，避免检测过程中平台晃动；定期对检测平台进行维护和校准，检查平台的平面度和稳定性，及时调整和修复，确保平台始终处于最佳工作状态。
-
规范产品放置方式：设计专用的产品定位治具，治具的尺寸和形状与FPGA器件完全匹配，能够快速、精准地将产品固定在检测平台上，确保产品放置平整、无倾斜、无晃动；在治具表面铺设柔软的缓冲材料，既可以固定产品，又可以避免刮伤产品表面，同时进一步提升产品放置的稳定性；检测前，安排专业操作人员对产品放置情况进行检查，确认产品放置平整后，再开始检测，避免人为放置偏差。
-
强化基准平面拟合精度：在基准平面拟合过程中，增加特征点的选取数量，从每个方形区域选取4个特征点，共16个特征点进行拟合，减少单一特征点偏差对基准平面的影响；通过检测软件的优化算法，对选取的特征点进行筛选，剔除异常特征点，确保拟合出的基准平面更加精准；拟合完成后，对基准平面进行验证，通过重复拟合，确认基准平面参数的稳定性，避免基准平面偏差导致的检测误差。
-
加强检测过程监控：检测过程中，实时监控产品放置状态和设备运行状态，若发现产品出现倾斜、晃动，或设备出现异常，立即停止检测，排查问题并调整后，重新开始检测；安排专业操作人员全程值守，熟悉检测流程和设备操作，及时处理检测过程中出现的各类问题，确保检测工作有序开展。
六、检测数据验证与稳定性测试
（一）数据验证方法
为确保检测数据的准确性，本次检测采用"随机抓取+重复测试"的方式进行数据验证，具体方法如下：利用检测软件，从被测FPGA器件的不同区域（边缘区域、中间区域）随机抓取10个焊点，对每个焊点进行10次重复检测，记录每次检测的高度数据；计算每个焊点10次检测数据的平均值、标准差和最大偏差，若标准差小于0.002mm，最大偏差小于0.005mm，则说明检测数据准确、稳定，符合检测要求；若超出该范围，则需排查设备参数、产品放置、基准平面等问题，重新进行检测和验证。
（二）稳定性测试案例

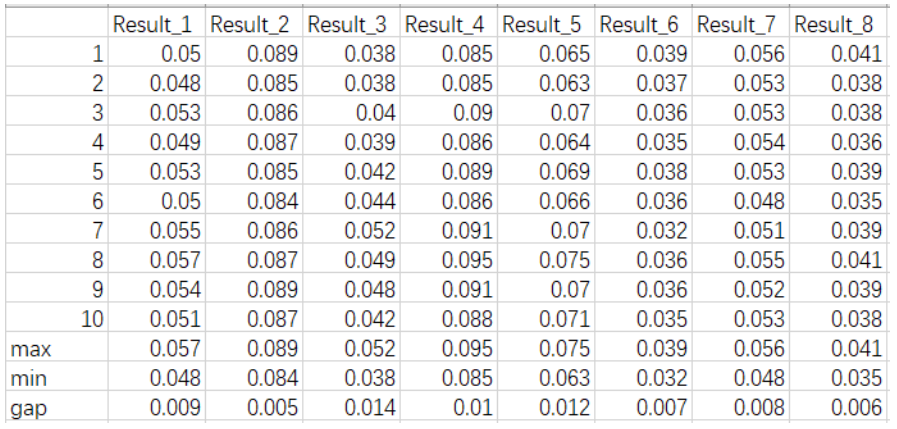

选取1个典型的FPGA器件作为测试样本，按照本次检测方案的流程，对其所有焊点进行检测，然后将该FPGA焊点来回进行10次重复测试，记录每次测试的所有焊点高度数据，对数据进行统计分析，验证检测方案的稳定性。
测试结果显示：10次重复测试中，所有焊点的高度数据平均值偏差均小于0.001mm，标准差均控制在0.0015mm以内，最大偏差为0.003mm，远低于允许的误差范围；同时，每次测试的焊点识别率均为100%，无遗漏、无误判情况。该测试结果表明，本次检测方案具有良好的稳定性和可靠性，能够持续、精准地完成FPGA焊点高度的检测工作，满足批量检测的需求。
（三）数据处理与分析
检测完成后，对所有焊点的高度数据进行整理、统计和分析，具体包括：计算所有焊点高度的平均值、最大值、最小值、标准差，分析焊点高度的分布规律；对比标准高度范围，筛选出高度异常的焊点，统计不合格率；结合稳定性测试数据，分析检测过程中的误差来源，优化检测参数和流程，进一步提升检测精度和效率。检测数据和分析结果需及时导出，归档保存，为后续质量管控、工艺优化提供数据支撑。
七、检测注意事项
为确保检测工作的顺利开展，保障检测数据的准确性和可靠性，保护检测设备和被测物，操作人员在检测过程中需严格遵守以下注意事项：
-
操作人员需经过专业培训，熟悉检测设备的操作方法、检测流程和注意事项，具备一定的故障排查能力，方可上岗操作；操作过程中，严格按照检测方案和设备操作手册执行，避免违规操作导致设备故障或检测误差。
-
检测前，必须对检测设备进行全面检查和校准，确保设备参数设置正确、精度符合要求；若设备出现故障，需及时停机检修，严禁设备带故障运行，避免影响检测数据和设备寿命。
-
被测FPGA器件需清洁干净，表面无灰尘、污渍、焊渣等杂物，避免影响激光反射和轮廓成像；放置产品时，动作轻柔，避免碰撞、刮伤产品表面，确保产品完好。
-
检测过程中，保持检测环境的整洁、稳定，温度控制在20-25℃，湿度控制在40%-60%，避免温度、湿度变化过大影响设备精度和检测数据；同时，避免外界光线直射检测区域，减少反光干扰。
-
定期对检测设备进行维护和保养，包括清洁传感器、相机镜头，检查设备线路，校准设备精度等，做好维护保养记录，延长设备使用寿命；检测完成后，及时清理检测平台和治具，关闭设备电源，做好设备存放工作。
-
检测数据需及时记录、导出和归档，确保数据可追溯；严禁随意修改检测数据，若发现数据异常，需及时排查原因，重新检测，做好异常情况记录。
八、方案总结与优化方向
（一）方案总结
本方案针对FPGA焊点高度检测需求，采用线激光轮廓扫描传感器扫描方案，通过优化相机倾斜角度（约10°）减少噪点影响，搭配专用检测软件完成产品定位、基准平面拟合和焊点高度计算，有效解决了产品放置平整性要求高的检测难点，实现了FPGA焊点高度的精准、高效、稳定检测。
方案具备以下优势：一是采用非接触式检测，避免对被测物造成损伤；二是检测精度高、速度快，可实现批量检测，提升检测效率；三是数据验证方法科学，确保检测数据的准确性和稳定性；四是流程规范、可操作性强，便于标准化推广；五是检测数据可追溯，为后续质量分析和工艺优化提供支撑。
通过实际测试验证，本方案能够满足FPGA焊点高度的检测要求，检测数据准确、稳定，不合格焊点识别率高，可有效规避质量风险，提升产品合格率，适用于规模化生产中的FPGA焊点高度检测工作。
（二）优化方向
为进一步提升检测方案的性能，适应更高精度、更高效率的检测需求，后续可从以下方面进行优化：
-
设备优化：引入更高精度的线激光轮廓扫描传感器和工业相机，进一步提升检测精度；探索自动化上下料设备，实现产品的自动放置、定位和检测，减少人为操作，提升检测效率，降低人为误差。
-
软件优化：升级检测软件算法，优化基准平面拟合和焊点识别能力，提高焊点识别的准确率和速度；增加数据统计分析的智能化功能，自动识别数据异常趋势，提前预警生产工艺中的问题，为工艺优化提供更精准的支撑。
-
流程优化：进一步细化检测流程，优化检测参数的设置，缩短检测周期；建立检测数据的智能化管理系统，实现检测数据的实时共享、查询和分析，提升质量管控的效率。
-
环境优化：搭建恒温、恒湿、防震的专用检测环境，进一步减少环境因素对检测数据的影响，确保检测数据的稳定性和一致性。
