车载插座作为汽车电子系统中的关键连接部件，其结构尺寸的精度直接决定了插拔稳定性、导电性能及使用寿命，尤其在新能源汽车快速普及的当下，对插座核心尺寸的检测要求愈发严苛。本文针对车载插座5项核心尺寸检测需求，提出基于3D线激光轮廓传感器的高精度检测方案，结合实验室测试验证与工程实践经验，详细阐述方案设计、实施要点及核心优势，为资深视觉工程师提供可落地的技术参考与实践借鉴。
一、项目核心检测需求解析

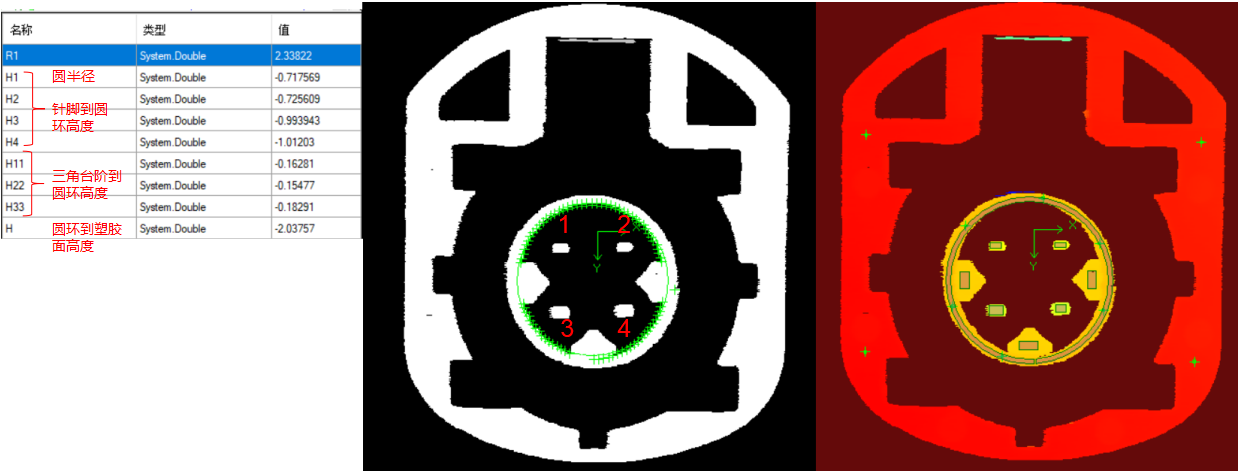

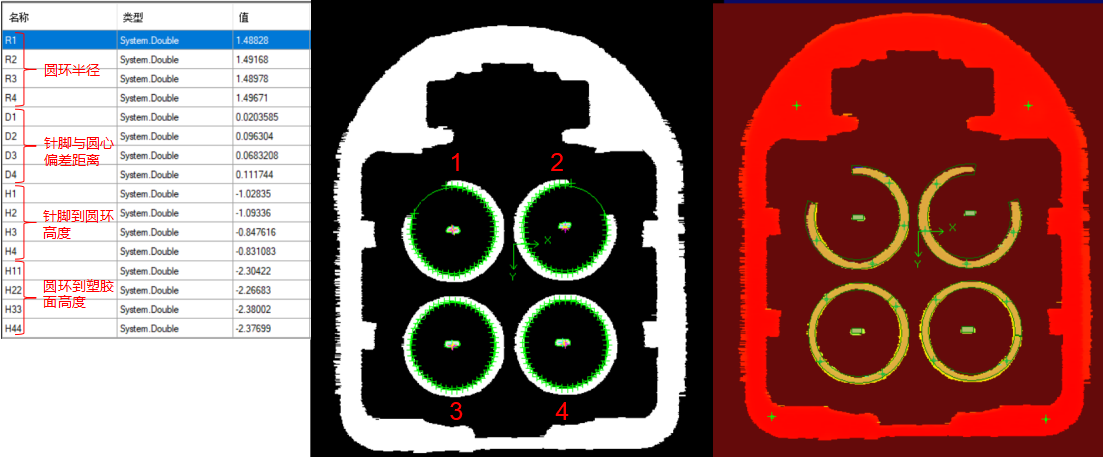

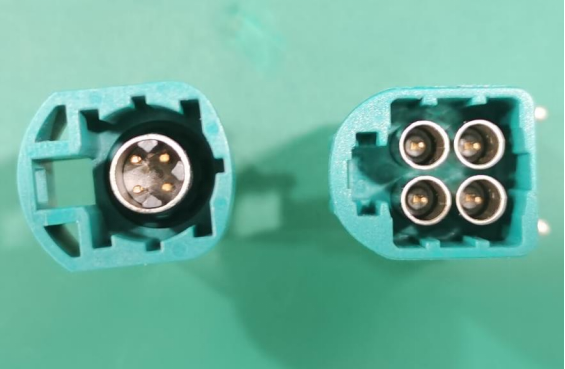

本次车载插座检测项目聚焦于5项关键结构尺寸，均为影响产品装配兼容性与使用可靠性的核心指标，具体需求如下，需重点把控测量精度与数据稳定性，满足车载零部件工业化检测标准：
-
针脚到圆环高度：作为插座接触稳定性的核心指标，直接影响针脚与外接部件的接触深度，若尺寸偏差过大，易导致接触不良、发热等隐患，需实现微米级精度测量。
-
三角台阶到圆环高度：关联插座内部结构的装配精度，台阶与圆环的高度差需严格契合设计阈值，避免因装配间隙过大或过小，影响插座整体结构强度。
-
圆环到塑胶表面高度：关乎插座外观装配的平整性与密封性，若高度偏差超出允许范围，会导致插座与安装面板贴合不紧密，易进水、进尘，影响内部电子元件寿命。
-
圆环半径：决定插座与外接接头的适配性，半径尺寸偏差会直接导致插拔困难或接触松动，需精准捕捉圆环轮廓，确保半径测量的一致性。
-
针脚和圆环圆心偏差距离：核心定位指标，圆心偏差过大会导致针脚受力不均，长期使用易出现针脚弯曲、断裂，进而引发电路故障，需实现圆心位置的精准定位与偏差计算。
结合车载零部件的检测特性，上述5项指标均需非接触式测量（避免损伤产品外观），且测量精度需满足高精度检测要求，同时需适配工业化检测的效率需求，为后续批量生产检测提供可复制的方案。
二、3D线激光轮廓传感器检测方案设计与实施
针对本次项目的高精度、非接触检测需求，结合3D线激光轮廓传感器的技术特性，制定专属检测方案，明确实验室测试规范、设备参数设置及实施注意事项，确保检测数据的准确性与稳定性，具体方案说明如下：
（一）方案核心配置与测试布局

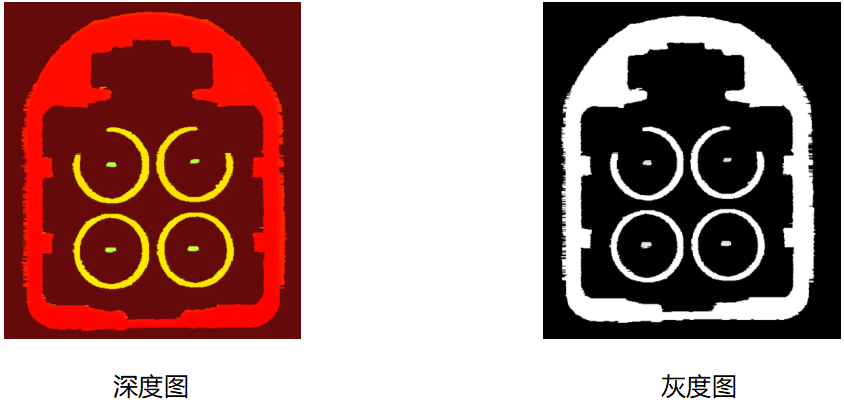

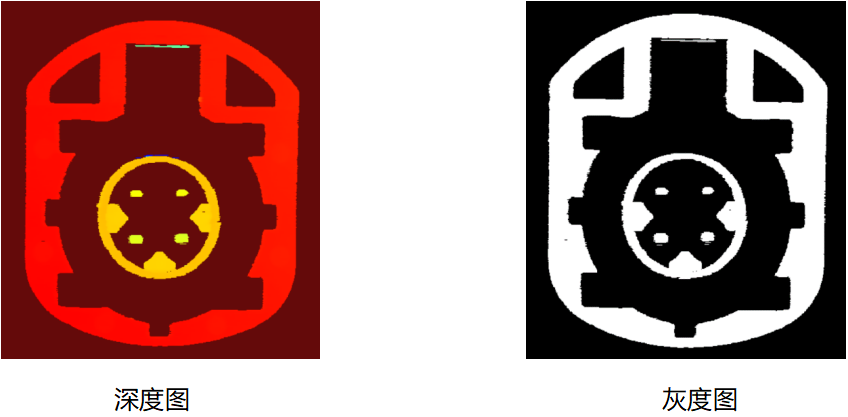

本次方案采用3D线激光轮廓传感器作为核心检测设备，依托其线扫描特性，可快速捕捉车载插座的三维轮廓信息，结合数据处理算法，实现5项核心尺寸的同步测量。实验室测试阶段的布局与操作规范如下：
-

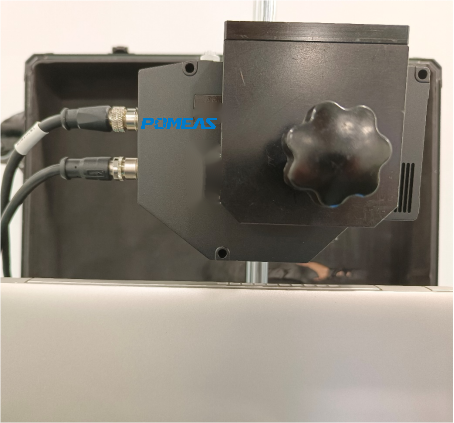

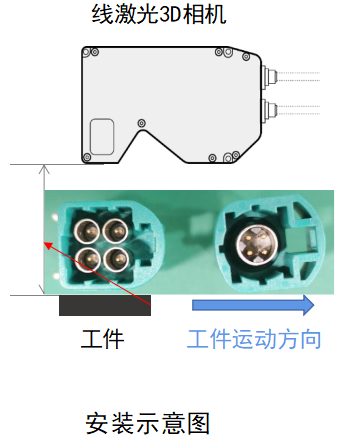

设备固定与产品运动控制：实验室测试时，将3D线激光轮廓传感器固定，确保传感器姿态稳定；待检测车载插座放置于运动平台，采用水平匀速运动模式，保证传感器扫描轨迹与产品轮廓的精准贴合，避免因运动轨迹偏移导致的测量误差。
-
扫描速度参数设定：结合产品尺寸与检测精度需求，将扫描速度设定为25mm/s。该参数经过多轮测试验证，既能满足检测效率需求（避免扫描过慢影响批量检测节奏），又能确保传感器捕捉足够的轮廓数据点，保障测量精度，避免因速度过快导致的数据丢失或偏差。
-
产品摆放方向优化：车载插座结构存在局部遮挡区域，易形成测量盲区，影响部分尺寸（如三角台阶到圆环高度）的检测准确性。为减少测量盲区影响，建议按照方案指定方向摆放产品，使传感器激光线能够完整覆盖5项检测指标对应的轮廓区域，确保无遗漏、无遮挡，最大化提升检测数据的完整性。
（二）关键实施注意事项
本次项目属于高精度测量场景，测量精度受外界环境、设备状态等因素影响较大，其中机台抖动是影响高度方向数据波动的核心因素，需重点把控：
机台稳定性控制：由于3D线激光轮廓传感器对微小位移极为敏感，机台的轻微抖动会直接导致高度方向测量数据出现明显波动，影响检测结果的一致性。因此，在测试及后续工业化应用中，需确保机台固定牢固，避免外界振动（如设备运行、人员操作）对机台造成影响，可通过加装减震垫、优化机台安装环境等方式，进一步提升机台稳定性，保障测量数据的可靠性。
三、方案核心优势与技术价值
相较于传统接触式测量（如千分尺、卡尺）及普通视觉检测方案，本次基于3D线激光轮廓传感器的车载插座检测方案，在精度、效率、实用性等方面具备显著优势，完全适配车载零部件高精度检测需求，具体优势如下：
（一）非接触式测量，保障产品外观完整性
车载插座表面多为塑胶、金属材质，接触式测量易造成产品表面划痕、磨损，影响产品外观质量。本方案采用3D线激光轮廓传感器的非接触式扫描方式，通过激光线捕捉产品三维轮廓，无需与产品表面直接接触，既能精准获取尺寸数据，又能完全避免损伤目标物外观，契合车载零部件精细化检测的需求，尤其适用于批量生产中的无损检测场景。
（二）高分辨率激光线，确保检测精度达标

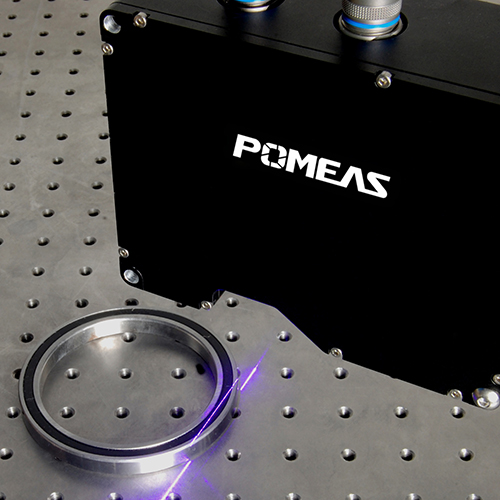

本次选用的3D线激光轮廓传感器，激光线包含1024个测量点，具备极高的扫描分辨率。相较于普通视觉传感器（测量点数量少、精度有限），该传感器可精准捕捉车载插座的细微轮廓变化，无论是针脚与圆环的高度差、圆环半径，还是圆心偏差距离，均可实现微米级精度测量，能够完美满足本次项目5项核心尺寸的检测要求，有效规避因测量精度不足导致的产品合格性误判。
（三）完善的技术服务，保障方案落地效率
车载插座检测方案的落地，不仅依赖优质的设备，更需要专业的技术支持。本方案提供全方位的技术服务，针对实验室测试、工业化部署过程中出现的技术问题，提供现场支持的快捷响应服务，协助视觉工程师完成设备调试、参数优化、数据处理算法适配等工作，有效解决方案落地过程中的痛点难点，缩短项目部署周期，确保检测方案能够快速投入实际应用。
四、方案实践总结与延伸

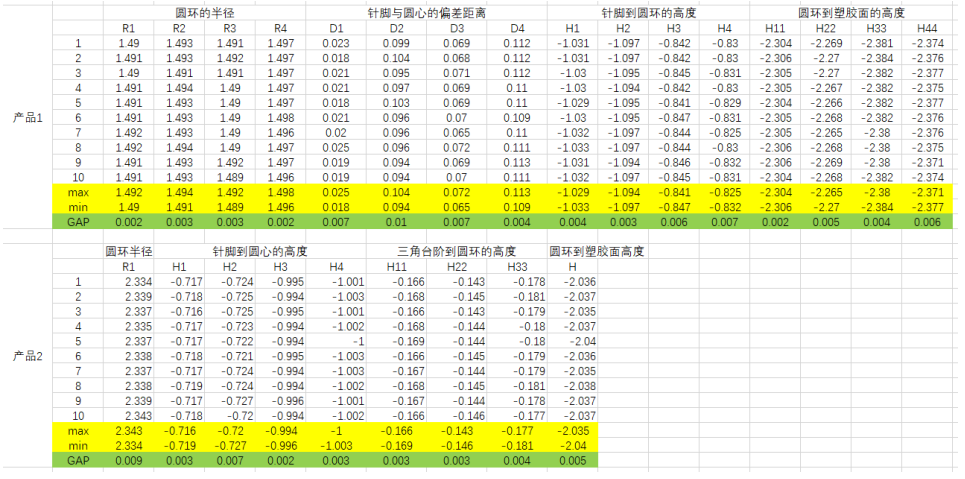

本次基于3D线激光轮廓传感器的车载插座检测方案，通过科学的设备配置、严谨的测试规范及精准的参数设定，成功实现了5项核心尺寸的高精度检测，解决了传统检测方式精度不足、易损伤产品、效率低下等问题，经过实验室多轮测试验证，检测数据的一致性、准确性均达到车载零部件检测标准，可直接适配工业化批量检测场景。
对于资深视觉工程师而言，本方案的核心价值在于提供了"高精度+非接触+高效率"的车载零部件检测思路，可根据实际检测需求，进一步优化扫描速度、数据处理算法等参数，适配不同型号车载插座的检测需求。同时，方案中关于机台稳定性控制、测量盲区规避的经验，也可迁移至其他高精度车载零部件（如连接器、端子）的3D检测场景，为后续相关项目的方案设计提供参考。
未来，随着车载电子设备对精度要求的不断提升，3D线激光轮廓传感器的应用将更加广泛。通过持续优化检测方案、整合技术资源，可进一步提升检测效率与精度，为车载零部件的质量管控提供更可靠的技术支撑，助力汽车电子产业的高质量发展。
