OpenCV图像滤波算法应用：常见滤波器的原理与效果对比（含c++/python代码与中文显示）

一、什么是图像滤波？

图像滤波是对图像进行平滑、锐化或降噪的处理技术。根据处理方式的不同，分为：

• 线性滤波：输出像素是邻域像素的线性组合（卷积运算）

• 非线性滤波：输出像素是邻域像素的非线性组合（排序、选择等）

二、线性滤波

1. 均值滤波 (Mean/Blur Filter)

原理：计算邻域内所有像素的平均值作为输出

核矩阵：

1/9 1/9 1/9

1/9 1/9 1/9

1/9 1/9 1/9

特点：

• 平滑图像，降低噪声

• 会模糊边缘和细节

• 核越大，平滑效果越强

应用场景：噪声初步去除、背景虚化

cv::Mat meanColor;cv::blur(srcColor,meanColor,cv::Size(15,15));

参数说明：cv::Size(k, k) 中的 k 为核边长，通常取奇数。核越大，平滑效果越强，但计算量也越大。

注意事项：均值滤波会导致边缘模糊，且模糊程度与核大小成正比，不适合需要保留细节的场景。

2. 高斯滤波 (Gaussian Filter)

原理：使用高斯函数作为权重，距离中心越近的像素权重越大

特点：

• 平滑图像，同时比均值滤波更好地保留边缘

• 各向同性（各方向效果相同）

• 参数 sigma 控制模糊程度

应用场景：高斯噪声去除、图像预处理

cv::Mat gaussianColor;cv::GaussianBlur(srcColor,gaussianColor,cv::Size(15,15),3.0);

参数说明：cv::GaussianBlur 的核大小 (15,15) 与 sigma=3.0 共同决定平滑强度。若 sigma 设为 0，OpenCV 会根据核大小自动计算合适的值。通常核越大、sigma 越大，模糊越明显。

原理扩展：高斯滤波的卷积核是可分离的（先水平后垂直），因此计算效率较高，OpenCV 内部已实现该优化。

3. 拉普拉斯锐化 (Laplacian Sharpen)

原理：拉普拉斯算子检测图像二阶导数，突出边缘；将边缘信息叠加回原图即可增强细节。下例中 5 的权重相当于 原图 × 1 + 拉普拉斯结果 × 1。

核矩阵：

0 -1 0

-1 5 -1

0 -1 0

特点：

• 增强图像边缘和细节

• 可能放大噪声

• 属于高通滤波器

应用场景：图像锐化、边缘增强、细节突出

cv::Mat laplacianKernel=(cv::Mat_<float>(3,3)<<0,-1,0,-1,5,-1,0,-1,0);cv::Mat laplacianColor;cv::filter2D(srcColor,laplacianColor,srcColor.depth(),laplacianKernel);

注意事项：锐化会同时增强噪声，建议在锐化前先进行轻度降噪（如高斯滤波）。若噪声过大，可改用中心权重更小的核（如 0 -1 0; -1 4 -1; 0 -1 0），但锐化强度会减弱。

三、非线性滤波

1. 中值滤波 (Median Filter)

原理：对邻域像素排序，取中值作为输出

特点：

• 去除椒盐噪声（亮点/黑点）效果极佳

• 保留边缘，不会产生新的模糊

• 计算复杂度较高

应用场景：去除椒盐噪声、脉冲噪声

cv::Mat medianColor;cv::medianBlur(srcColor,medianColor,7);

参数说明 ：medianBlur 的第三个参数 ksize 必须是大于1的奇数，例如 3, 5, 7... 核越大，去噪能力越强，但图像细节也会被一定程度平滑，且计算时间线性增长。
适用性：中值滤波是去除椒盐噪声的首选，但对于高斯噪声效果不如高斯滤波。

2. 双边滤波 (Bilateral Filter)

原理：同时考虑空间距离和像素值差异的加权平均

特点：

• 保边平滑：去除噪声的同时保留边缘

• 计算复杂度较高

应用场景：皮肤平滑、保留边缘的降噪、图像增强前后处理

cv::Mat bilateralColor;cv::bilateralFilter(srcColor,bilateralColor,15,50,50);

参数详解：

• d：滤波时的邻域直径。若为非正数，则由 σspace 计算得出。

• σcolor：颜色空间的标准差，值越大，越多的颜色被认为"相似"而被平滑。

• σspace：坐标空间的标准差，值越大，距离越远的像素对当前像素的影响越大。

典型配置：(d=9, σcolor=50, σspace=50) 可达到保边平滑效果。若效果过强或过弱，可同时调整两个 sigma。
性能提示 ：双边滤波计算复杂度高，对实时应用不友好。可改用快速近似算法（如 cv::ximgproc::fastBilateralFilter）或先降采样再滤波后上采样。

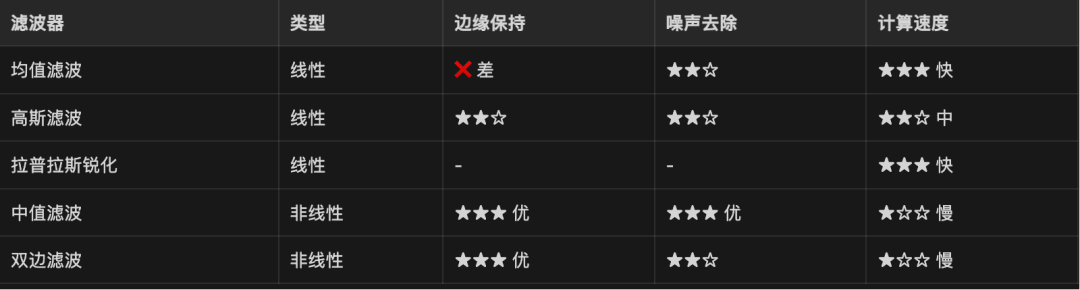

四、效果对比总结

五、完整代码实现

以下是使用 OpenCV 实现上述 5 种滤波的完整 C++ 代码（注意路径和字体设置位置等以实际情况进行调整）：

/**
 * 图像滤波效果对比演示程序
 * 展示线性滤波与非线性滤波的效果差异
 *
 * 滤波算法分类：
 * - 线性滤波：均值滤波、高斯滤波、锐化（拉普拉斯核）
 * - 非线性滤波：中值滤波、双边滤波
 */

#include <opencv2/opencv.hpp>
#include <opencv2/freetype.hpp>
#include <iostream>

int main() {
    // ==================== 1. 读取图像 ====================
    // cv::imread() 读取图像文件，返回 cv::Mat 对象（矩阵）
    // 如果读取失败，返回空矩阵，通过 empty() 判断
    cv::Mat src = cv::imread("data/man.jpeg");
    if (src.empty()) {
        std::cout << "无法读取图像" << std::endl;
        return -1;
    }

    // 克隆图像，避免直接修改原图
    cv::Mat srcColor = src.clone();
    int imgW = src.cols;  // 图像宽度（列数）
    int imgH = src.rows;  // 图像高度（行数）

    // ==================== 2. 线性滤波 ====================
    // 线性滤波特点：输出像素是邻域像素的线性组合（卷积运算）
    // 公式：g(x,y) = Σ f(x+i, y+j) * h(i,j)

    /**
     * 均值滤波 (Mean/Blur Filter)
     * 原理：计算邻域内所有像素的平均值
     * 效果：平滑图像，降低噪声，但会模糊边缘
     * cv::blur(输入, 输出, 核大小)
     * 核大小 15x15：邻域范围，越大平滑效果越强
     */
    cv::Mat meanColor;
    cv::blur(srcColor, meanColor, cv::Size(15, 15));

    /**
     * 高斯滤波 (Gaussian Filter)
     * 原理：使用高斯函数作为权重，距离中心越近的像素权重越大
     * 效果：平滑图像，同时保留更多边缘信息
     * cv::GaussianBlur(输入, 输出, 核大小, sigmaX, sigmaY)
     * sigmaX/Y：标准差，控制模糊程度
     */
    cv::Mat gaussianColor;
    cv::GaussianBlur(srcColor, gaussianColor, cv::Size(15, 15), 3.0);

    /**
     * 拉普拉斯锐化 (Laplacian Sharpen)
     * 原理：使用拉普拉斯算子检测边缘，增强图像锐度
     * 核矩阵：
     *   0  -1   0
     *  -1   5  -1
     *   0  -1   0
     * 效果：边缘更清晰，但可能放大噪声
     * cv::filter2D()：自定义卷积核滤波
     */
    cv::Mat laplacianKernel = (cv::Mat_<float>(3, 3) <<
        0, -1, 0,
        -1, 5, -1,
        0, -1, 0);
    cv::Mat laplacianColor;
    cv::filter2D(srcColor, laplacianColor, srcColor.depth(), laplacianKernel);

    // ==================== 3. 非线性滤波 ====================
    // 非线性滤波特点：输出像素是邻域像素的非线性组合（排序、选择等）
    // 不满足叠加原理，无法用卷积表示

    /**
     * 中值滤波 (Median Filter)
     * 原理：对邻域像素排序，取中值作为输出
     * 效果：去除椒盐噪声（亮点/黑点），同时保留边缘
     * cv::medianBlur(输入, 输出, 核大小)
     * 核大小必须是奇数：3, 5, 7...
     */
    cv::Mat medianColor;
    cv::medianBlur(srcColor, medianColor, 7);

    /**
     * 双边滤波 (Bilateral Filter)
     * 原理：同时考虑空间距离和像素值差异的加权平均
     * 效果：保边平滑（去除噪声的同时保留边缘）
     * cv::bilateralFilter(输入, 输出, 邻域直径, 颜色空间 sigma, 坐标空间 sigma)
     * 参数越大，平滑效果越强，边缘保持越好
     */
    cv::Mat bilateralColor;
    cv::bilateralFilter(srcColor, bilateralColor, 15, 50, 50);

    // ==================== 4. 创建画布 ====================
    int titleH = 70;    // 标题区域高度
    int cols = 3;       // 每行显示3个
    int rows = 2;       // 共2行
    int canvasW = cols * imgW;   // 画布宽度
    int canvasH = rows * (imgH + titleH);  // 画布高度

    // 创建白色画布
    cv::Mat canvas(canvasH, canvasW, CV_8UC3, cv::Scalar(40, 40, 40));

    // 存储所有处理结果
    cv::Mat results[6] = {
        srcColor,        // 0: 原图
        meanColor,       // 1: 均值滤波
        gaussianColor,   // 2: 高斯滤波
        laplacianColor,  // 3: 拉普拉斯锐化
        medianColor,     // 4: 中值滤波
        bilateralColor   // 5: 双边滤波
    };

    // ==================== 5. 拼接图像 ====================
    for (int i = 0; i < rows; i++) {
        for (int j = 0; j < cols; j++) {
            int idx = i * cols + j;
            if (idx < 6) {
                // 计算当前图像在画布上的位置
                int x = j * imgW;
                int y = i * (imgH + titleH) + titleH;

                // 复制图像到画布对应位置
                cv::Mat roi = canvas(cv::Rect(x, y, imgW, imgH));
                results[idx].copyTo(roi);

                // 绘制标题背景区域
                cv::Mat labelBg = canvas(cv::Rect(x, y - titleH, imgW, titleH));
                labelBg.setTo(cv::Scalar(50, 50, 50));
            }
        }
    }

    // ==================== 6. 添加中文标签 ====================
    // 使用FreeType2模块加载中文字体，支持中文显示
    cv::Ptr<cv::freetype::FreeType2> ft2 = cv::freetype::createFreeType2();
    ft2->loadFontData("/System/Library/Fonts/STHeiti Medium.ttc", 0);

    // 第一行标签（线性滤波）
    ft2->putText(canvas, "原图", cv::Point(30, 80 + 20), 30,
                 cv::Scalar(230, 216, 173), cv::FILLED, cv::LINE_AA, false);
    ft2->putText(canvas, "均值滤波", cv::Point(imgW + 30, 80 + 20), 30,
                 cv::Scalar(230, 216, 173), cv::FILLED, cv::LINE_AA, false);
    ft2->putText(canvas, "高斯滤波", cv::Point(2*imgW + 30, 80 + 20), 30,
                 cv::Scalar(230, 216, 173), cv::FILLED, cv::LINE_AA, false);

    // 第二行标签（非线性滤波）
    ft2->putText(canvas, "拉普拉斯锐化", cv::Point(30, imgH + titleH + 80 + 20), 30,
                 cv::Scalar(230, 216, 173), cv::FILLED, cv::LINE_AA, false);
    ft2->putText(canvas, "中值滤波", cv::Point(imgW + 30, imgH + titleH + 80 + 20), 30,
                 cv::Scalar(230, 216, 173), cv::FILLED, cv::LINE_AA, false);
    ft2->putText(canvas, "双边滤波", cv::Point(2*imgW + 30, imgH + titleH + 80 + 20), 30,
                 cv::Scalar(230, 216, 173), cv::FILLED, cv::LINE_AA, false);

    // ==================== 7. 保存并显示 ====================
    cv::imwrite("data/filter_comparison.png", canvas);
    std::cout << "图片已生成: data/filter_comparison.png" << std::endl;

    // 显示图像窗口，按任意键关闭
    cv::imshow("滤波效果对比", canvas);
    cv::waitKey(0);

    return 0;
}

六、快速运行指南

环境要求

• OpenCV 4.x 已安装

• C++ 编译器（g++ 或 clang++）

• macOS / Linux / Windows

编译命令详解

g++filter_comparison.cpp-ofilter_comparison\$(pkg-config --cflags --libs opencv4) -std=c++11 \&&./filter_comparison

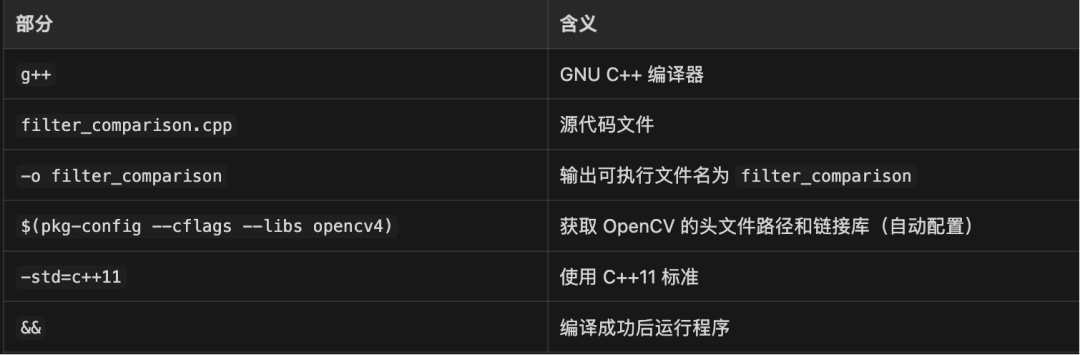

各部分含义：

💡提示：在 Windows 上可能需要手动指定 OpenCV 路径，或使用 CMake 构建项目。

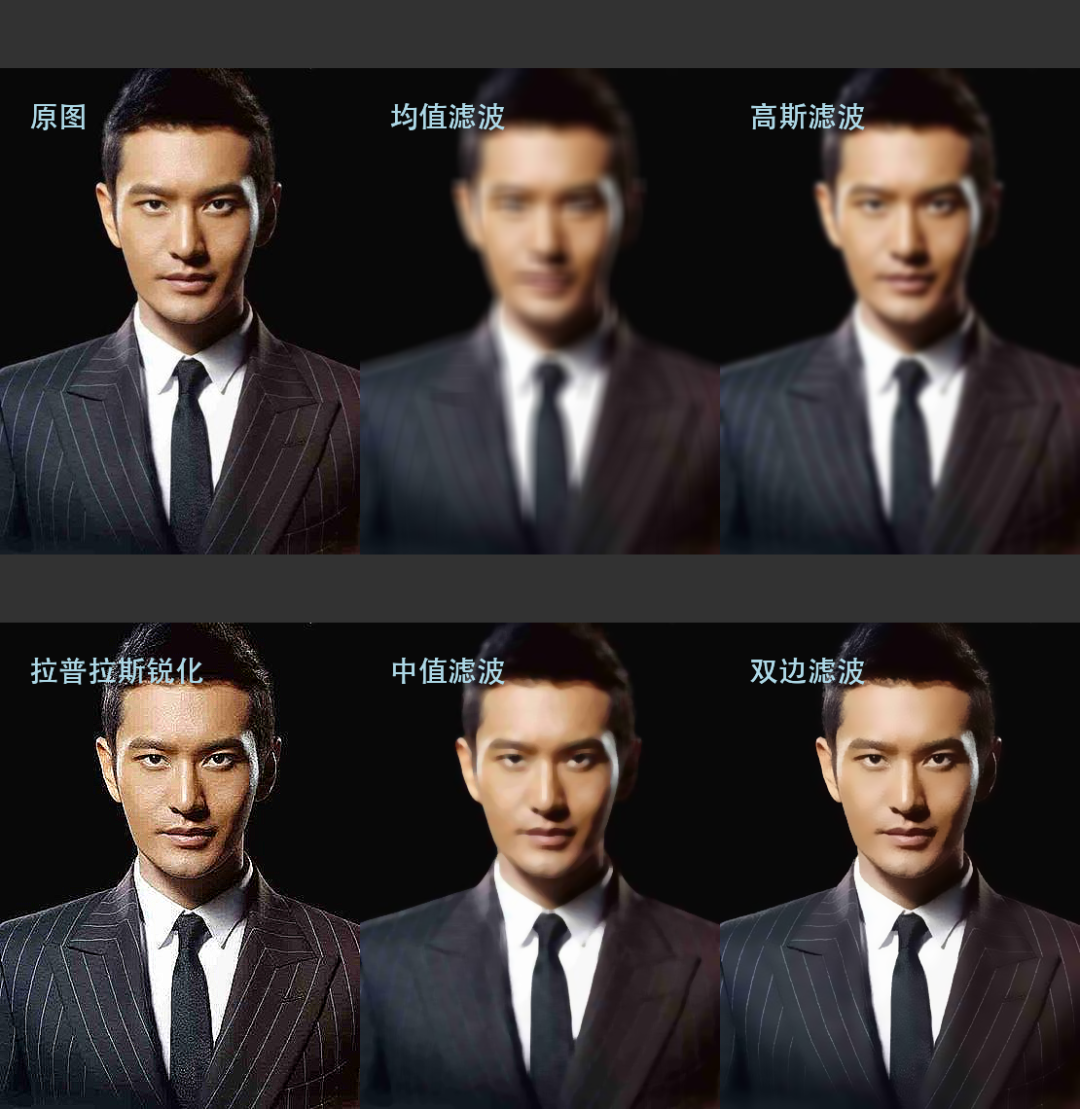

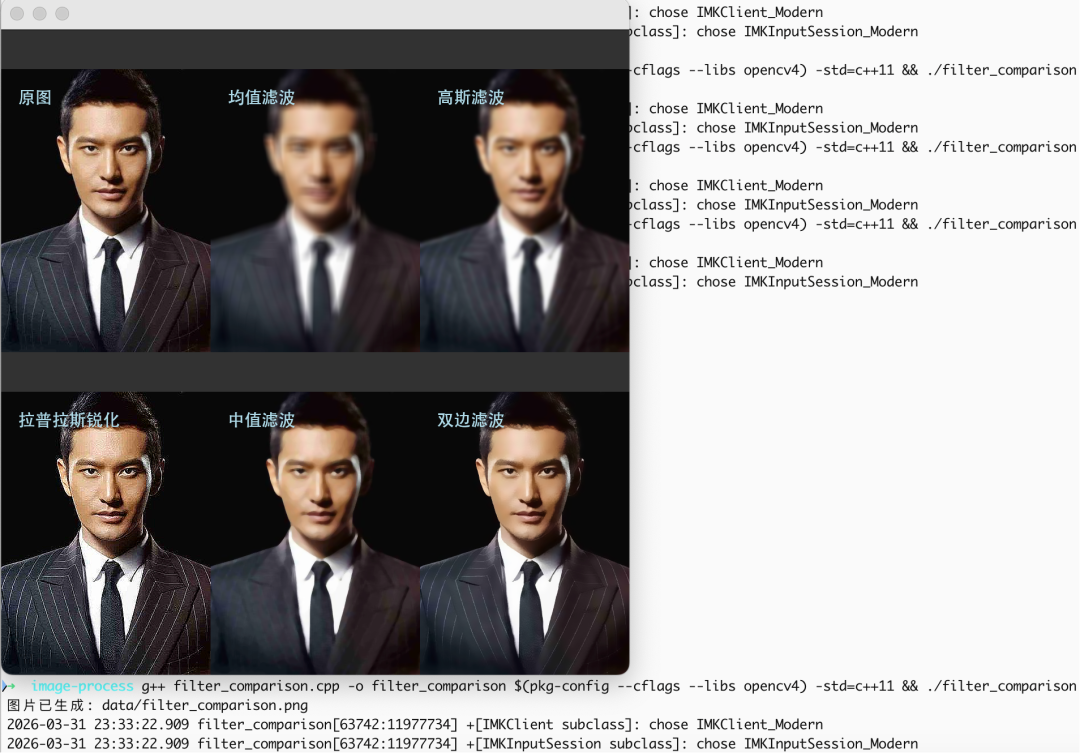

查看结果图片

滤波类型	预期效果	实际观察	评价
原图	清晰基准	清晰，细节完整	✅ 正常
均值滤波	整体模糊，有块状感	明显模糊，边缘扩散	✅ 符合预期
高斯滤波	平滑模糊，边缘保留较好	柔和模糊，比均值更自然	✅ 符合预期
拉普拉斯锐化	边缘增强，细节突出	出现部分噪点和颗粒感	⚠️ 参数可能过强
中值滤波	去噪同时保边缘	有一定模糊，但边缘比均值清晰	✅ 符合预期
双边滤波	平滑区域，锐化边缘	背景平滑，西装条纹和面部边缘稍浅	✅ 符合预期

Python 版本（可选）

如果不熟悉 C++，也可以用 Python 实现相同效果：

import cv2
import numpy as np

src = cv2.imread('man.jpeg')

# 均值滤波
mean = cv2.blur(src, (15, 15))

# 高斯滤波
gaussian = cv2.GaussianBlur(src, (15, 15), 3.0)

# 拉普拉斯锐化
kernel = np.array([[0,-1,0],[-1,5,-1],[0,-1,0]], dtype=np.float32)
laplacian = cv2.filter2D(src, -1, kernel)

# 中值滤波
median = cv2.medianBlur(src, 7)

# 双边滤波
bilateral = cv2.bilateralFilter(src, 15, 50, 50)

# 拼接并保存...

七、结语

选择合适的滤波算法需要根据具体需求：

• 快速平滑 → 均值滤波

• 保边平滑 → 双边滤波

• 去椒盐噪声 → 中值滤波

• 边缘增强 → 拉普拉斯锐化

• 通用预处理 → 高斯滤波
