引言
阴影是三维渲染中最为关键的技术之一，它极大地增强了场景的真实感和空间感。在 Unity Universal Render Pipeline (URP) 中，阴影映射通过深度纹理技术实现了高效的实时阴影渲染。本文将深入剖析 URP 阴影系统的核心原理，包括深度纹理的生成、阴影采样的算法以及 ShadowMap 分辨率的控制策略。

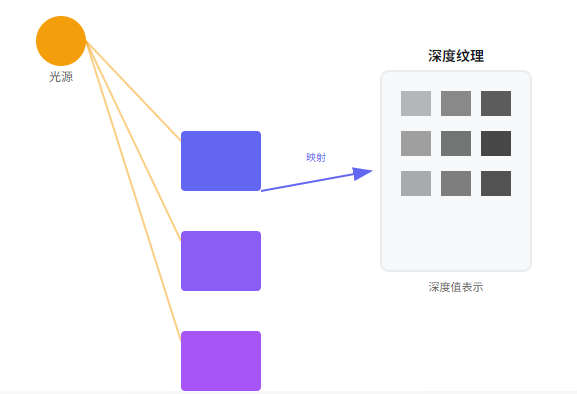

一、深度纹理：阴影映射的基础
深度纹理是阴影映射技术的核心数据结构。它从光源视角渲染场景，存储每个像素的深度值。在 URP 中，深度纹理通常以 32 位浮点格式存储，以确保足够的精度来区分不同深度的物体。
URP 使用级联阴影贴图 (Cascade Shadow Maps, CSM) 来优化方向光的阴影渲染。CSM 将视锥体分割为多个级联，每个级联使用独立的深度纹理。这种方法在保持高性能的同时，显著提高了阴影质量，特别是对于大范围场景。
二、阴影采样：深度比较与软阴影
在片段着色器中，阴影采样通过比较当前像素的深度值与深度纹理中的值来确定该像素是否在阴影中。URP 提供了多种采样模式，从硬阴影到高质量的软阴影。

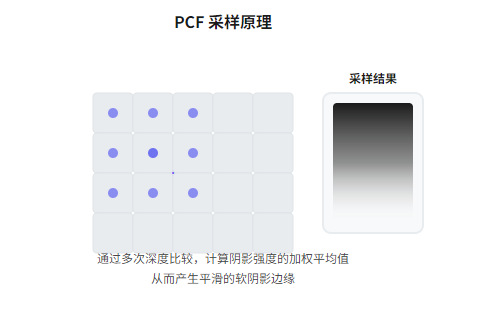

PCF (Percentage-Closer Filtering)
PCF 是最常见的软阴影算法之一。它通过采样深度纹理周围多个点来计算阴影的百分比，从而产生平滑的边缘效果。URP 的 PCF 实现通常使用 3×3 或 5×5 的采样核。
💡 核心算法
PCF 的核心思想是在深度比较时考虑周围像素的影响。对于每个像素，我们采样深度纹理中的多个点，计算有多少个点被遮挡，然后将这个比例作为阴影强度。
VSM (Variance Shadow Maps)
VSM 是一种更先进的软阴影算法，它存储深度的一阶和二阶矩，从而可以在单个纹理中计算阴影的分布。这种方法在保持高质量的同时，显著降低了采样开销。
VSM 阴影判定公式：
P(z ≥ z₁) = max(0, M₂ - z₁²) / (M₂ + z₁² - 2·z₁·M₁ + ε)
其中 M₁ 是深度均值，M₂ 是深度平方的均值，ε 是一个小的常数用于防止除以零。
三、ShadowMap 分辨率控制
ShadowMap 的分辨率直接影响阴影的质量和性能。在 URP 中，可以通过多个层面来控制 ShadowMap 的分辨率。
cs
// URP Asset 配置示例
public class URPAssetSettings : ScriptableObject
{
// 主光源阴影分辨率设置
public ShadowResolution mainLightShadowResolution = ShadowResolution._2048;
// 额外光源阴影分辨率设置
public ShadowResolution additionalLightShadowResolution = ShadowResolution._1024;
// 阴影距离（级联阴影）
public float shadowDistance = 50.0f;
// 级联分割数量
public int shadowCascadeCount = 4;
// 级联分割比例
public float[] shadowCascadeSplits = new float[] { 0.067f, 0.2f, 0.467f, 1.0f };
}动态分辨率调整
在实际应用中，根据场景复杂度和性能需求动态调整 ShadowMap 分辨率是一种常见的优化策略。以下是一个动态调整的示例实现：
cs
using UnityEngine;
using UnityEngine.Rendering.Universal;
public class DynamicShadowResolution : MonoBehaviour
{
public UniversalRenderPipelineAsset urpAsset;
public int targetFPS = 60;
public float adjustmentThreshold = 0.9f;
private ShadowResolution[] resolutions = new ShadowResolution[]
{
ShadowResolution._512,
ShadowResolution._1024,
ShadowResolution._2048,
ShadowResolution._4096
};
private int currentResolutionIndex = 2; // 默认 2048
void Update()
{
float currentFPS = 1.0f / Time.deltaTime;
if (currentFPS < targetFPS * adjustmentThreshold)
{
// 性能不足，降低分辨率
if (currentResolutionIndex > 0)
{
currentResolutionIndex--;
ApplyResolution();
}
}
else if (currentFPS > targetFPS * 1.1f)
{
// 性能充裕，提高分辨率
if (currentResolutionIndex < resolutions.Length - 1)
{
currentResolutionIndex++;
ApplyResolution();
}
}
}
void ApplyResolution()
{
urpAsset.mainLightShadowmapResolution = resolutions[currentResolutionIndex];
Debug.Log($"Shadow resolution adjusted to {resolutions[currentResolutionIndex]}");
}
}四、性能优化最佳实践

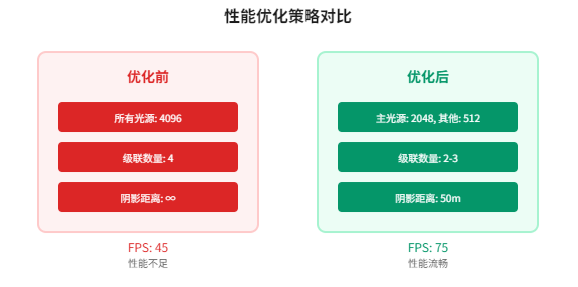

在 URP 中实现高质量的阴影渲染需要在质量和性能之间找到平衡。以下是一些经过验证的最佳实践：
1. 合理设置 ShadowMap 分辨率
主光源通常需要较高的分辨率（2048-4096），而附加光源可以使用较低的分辨率（512-1024）。根据光源的影响范围和重要性进行分级设置。
2. 优化级联阴影设置
级联数量应根据场景大小和相机距离来设置。对于小型室内场景，2 个级联通常足够；对于大型开放世界，4 个级联是常见选择。级联分割比例应该更加关注近处区域，因为近处的阴影质量对视觉效果影响更大。
3. 使用阴影距离裁剪
设置合适的阴影距离，远处的物体可以不渲染阴影，从而减少 ShadowMap 的覆盖范围和计算量。
4. 批量处理光源
对于多个点光源，考虑使用光照探针（Light Probes）和反射探针（Reflection Probes）来减少实时阴影的计算负担。
结论
Unity URP 的阴影映射系统通过深度纹理、先进的采样算法和灵活的分辨率控制，为开发者提供了强大而高效的阴影渲染解决方案。深入理解这些核心技术，并根据具体应用场景进行合理配置和优化，是实现高质量实时渲染的关键。
随着硬件性能的不断提升和渲染技术的持续演进，我们可以期待更加高效和真实的阴影渲染技术的出现。然而，无论技术如何发展，理解基础的深度纹理原理和采样算法，仍然是成为一名优秀渲染工程师的必备技能。
