ABAQUS Weak Spring Method 弱弹簧法简单案例

背景介绍

先是AI整理的介绍：
弱弹簧法 (Weak Spring Method) 是有限元分析中处理"准静态"或"由于约束不足导致刚体位移"问题的经典技巧。

当只知道载荷却无法确定边界支座，或者惯性释放（Inertia Relief）在屈曲分析中因矩阵奇异报错时，弱弹簧法是保证计算收敛且不干扰真实应力分布的最佳手段。

1. 物理与数学原理

A. 消除矩阵奇异性

在位移法有限元方程 [K]{u}={F}[K]\{u\} = \{F\}[K]{u}={F} 中，如果结构没有足够的约束，刚度矩阵 [K][K][K] 的行列式为 000（奇异矩阵）。
弱弹簧法 通过在节点上引入额外的弹簧刚度 ksk_sks，将方程变为：
([K]+[Ks]){u}={F}([K] + [K_s])\{u\} = \{F\}([K]+[Ks]){u}={F}

此时，即使 [K][K][K] 是奇异的，只要 [Ks][K_s][Ks] 正定（Positive Definite），合矩阵就可逆，求解器就能算出位移 {u}\{u\}{u}。

B. "弱"的定义

为了不影响结构的真实变形，弹簧刚度 ksk_sks 必须足够小，使得：

弹簧吸收的能量 远小于 结构的应变能。
弹簧产生的反力 远小于 施加的外载荷 。
通常，我们会将弹簧刚度设为结构主体刚度的 10−610^{-6}10−6 到 10−910^{-9}10−9 倍。

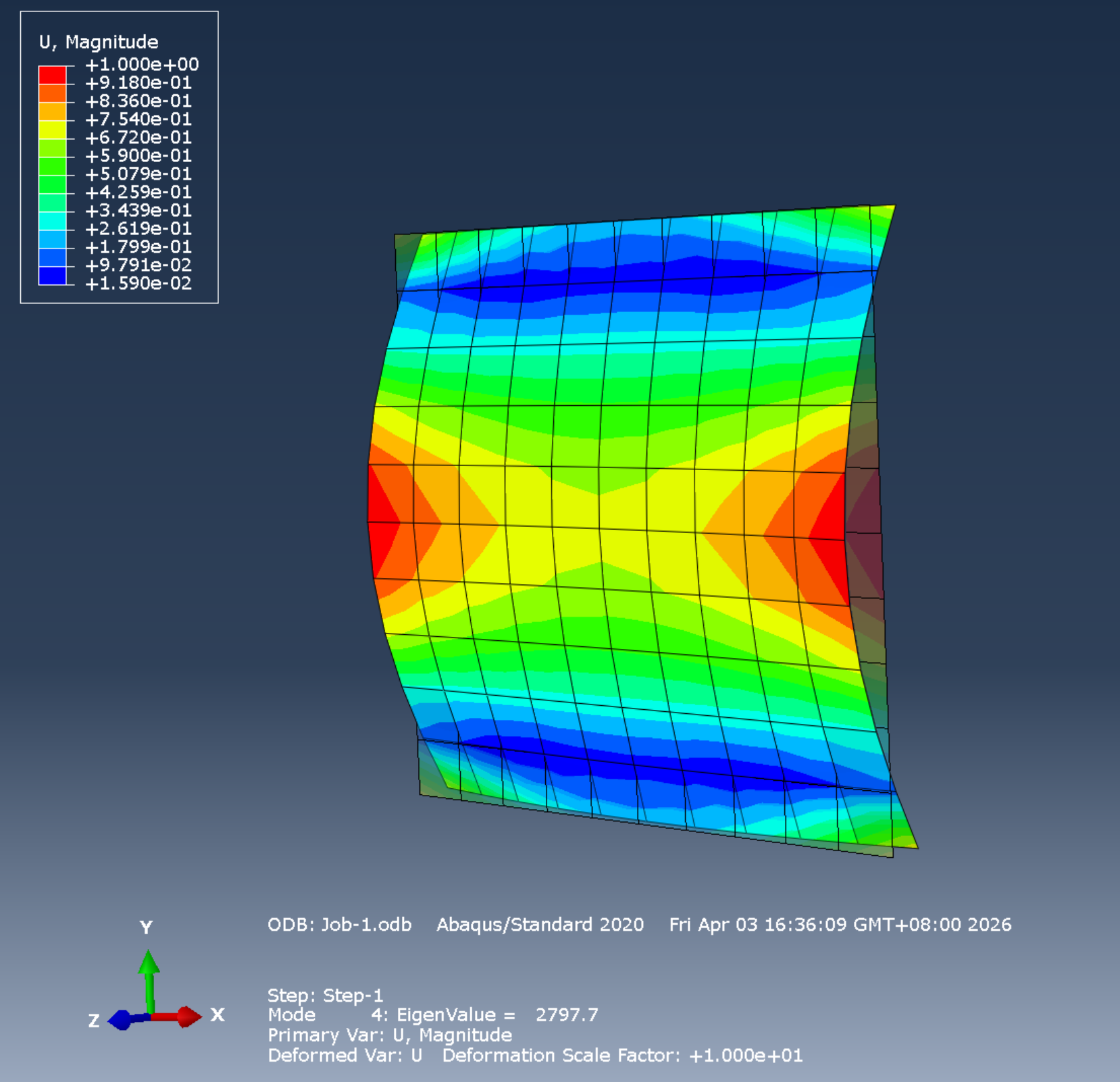

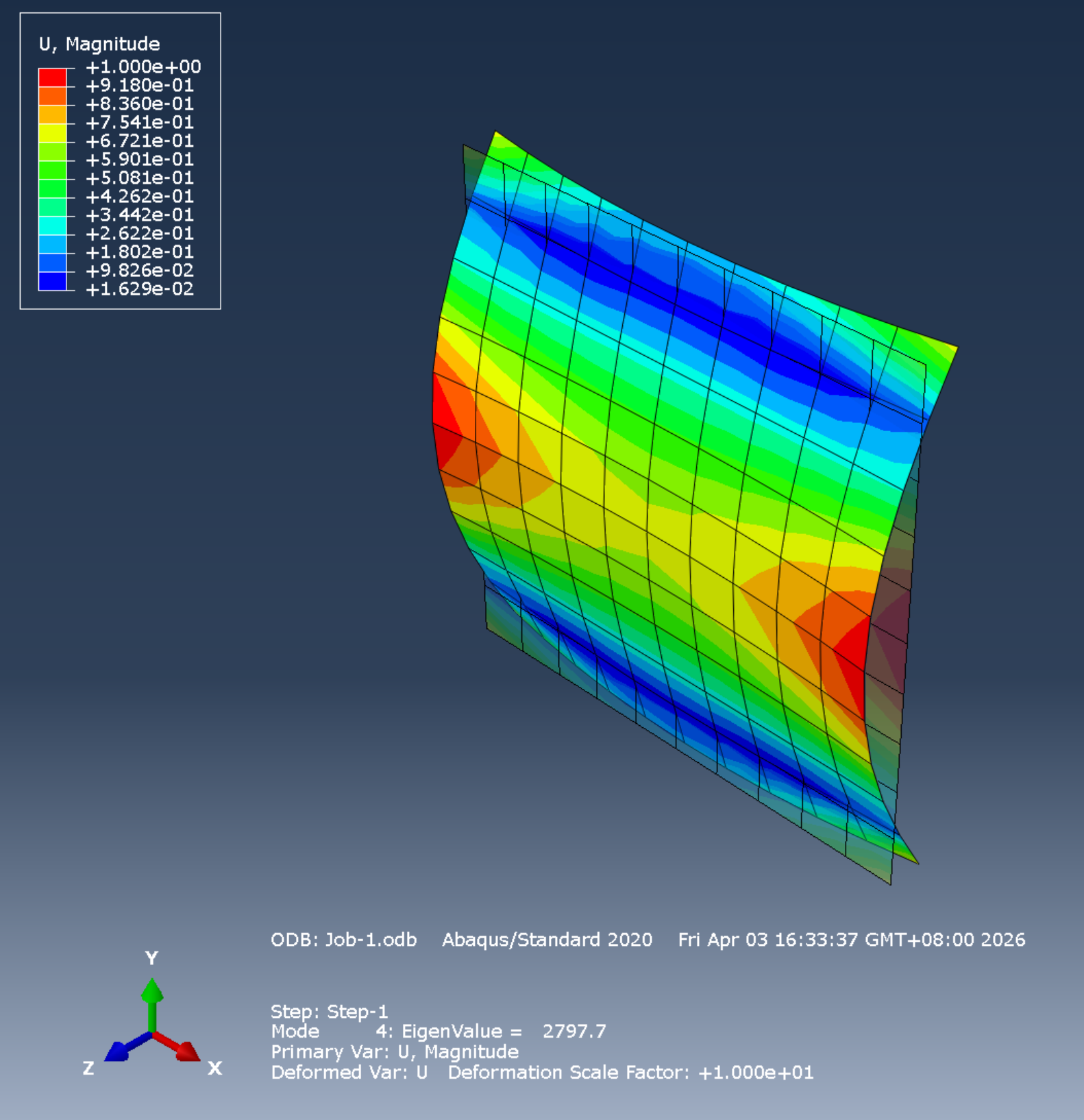

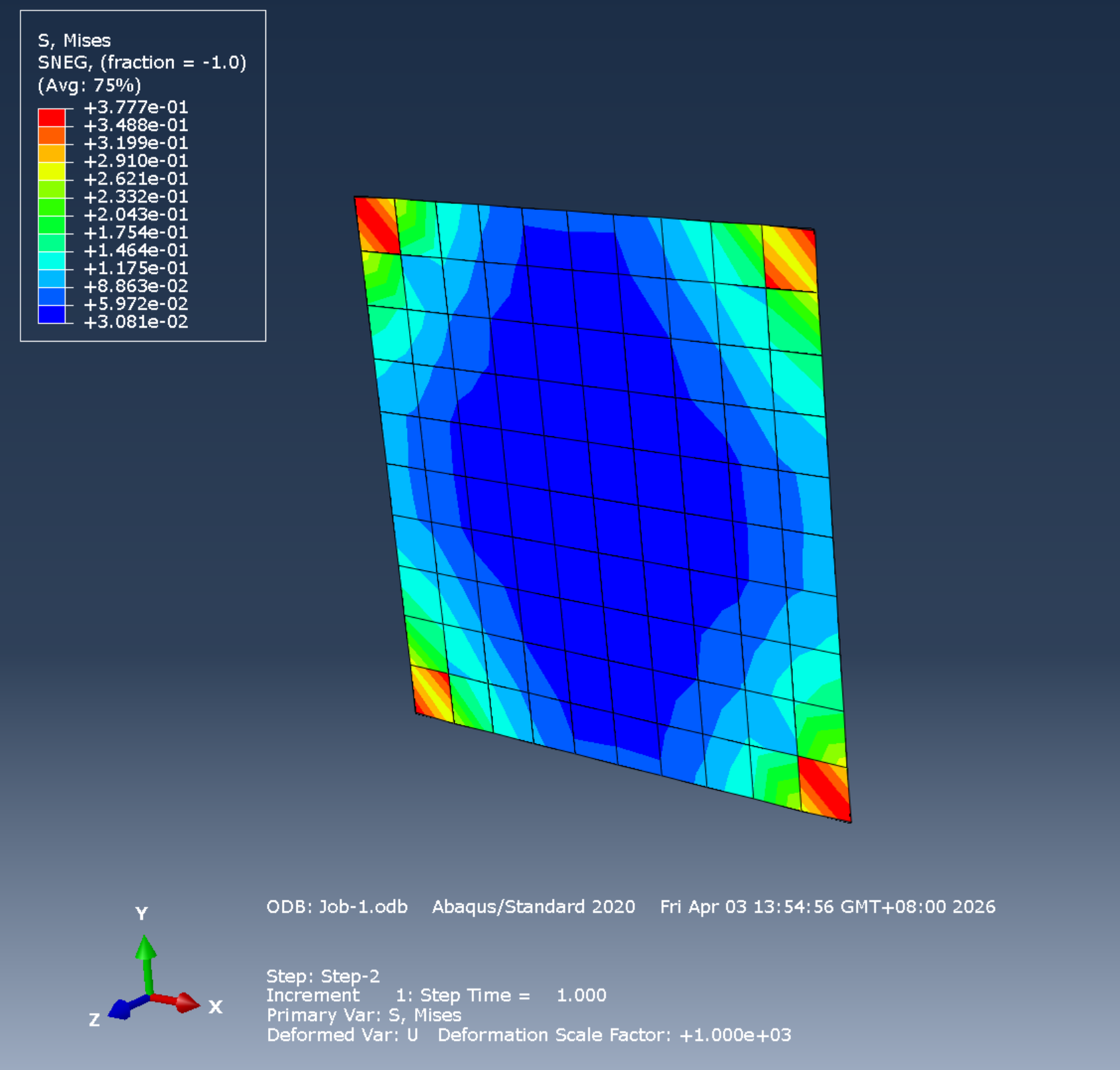

简单案例

模型准备

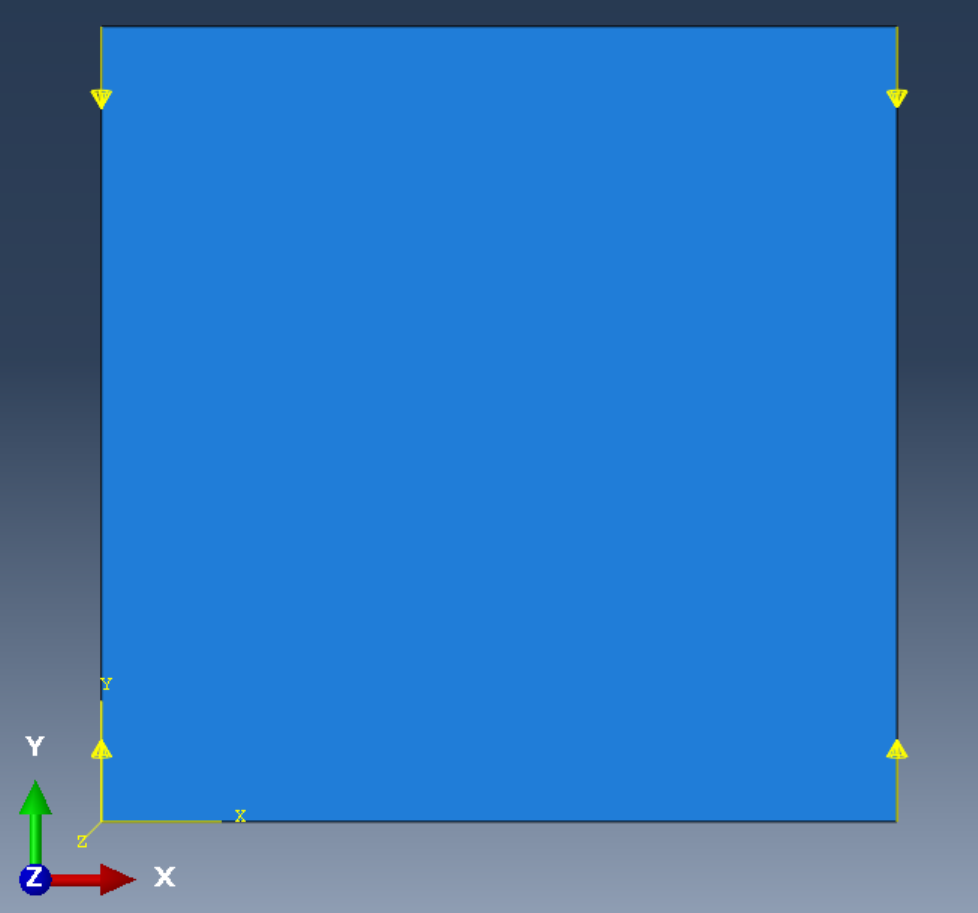

100X100的板，壳单元厚度5，随意材料参数密度等；

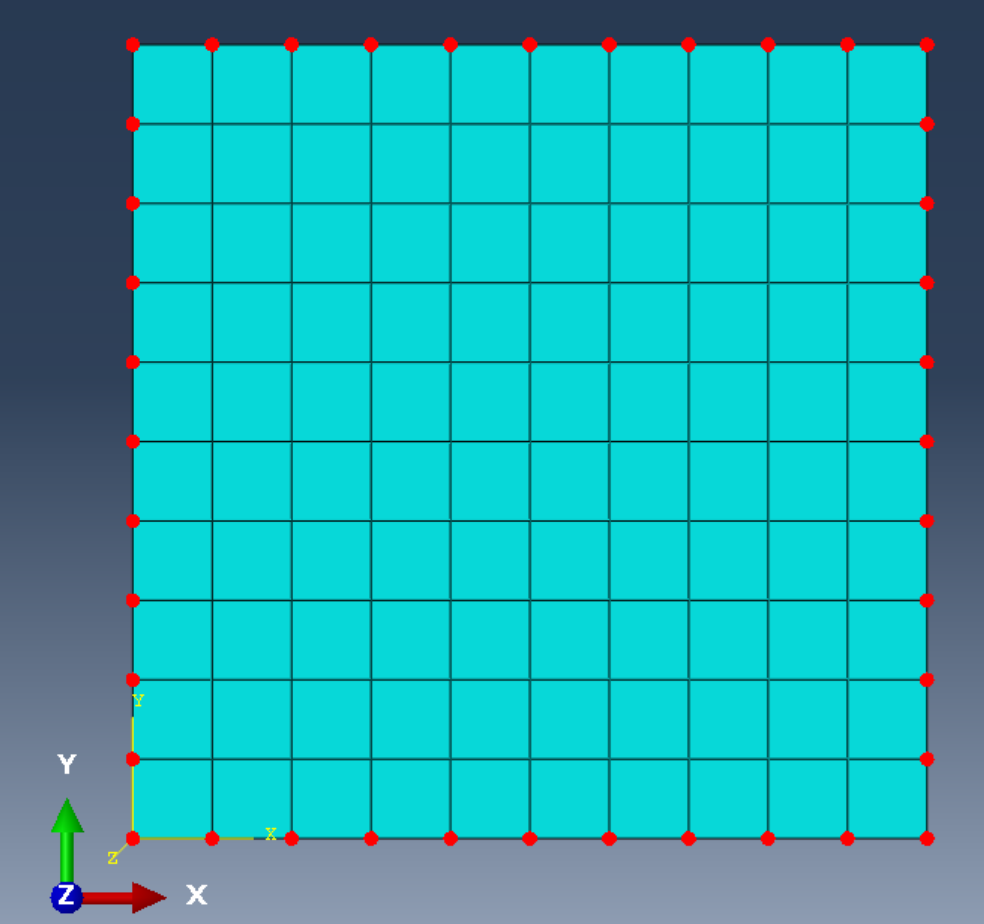

四周的点建立一个集合。

弱弹簧添加

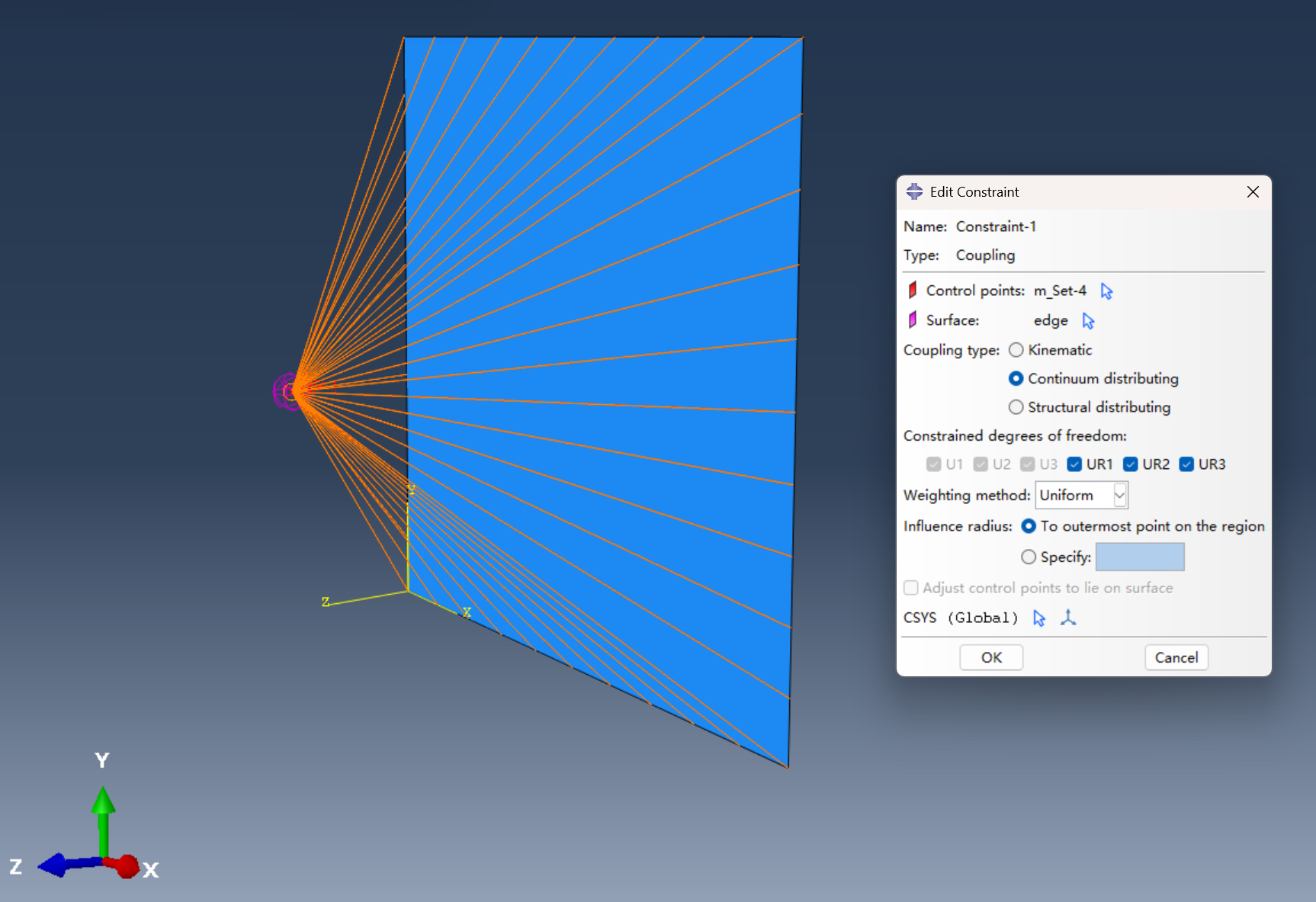

进入 Interaction Module（交互模块）。

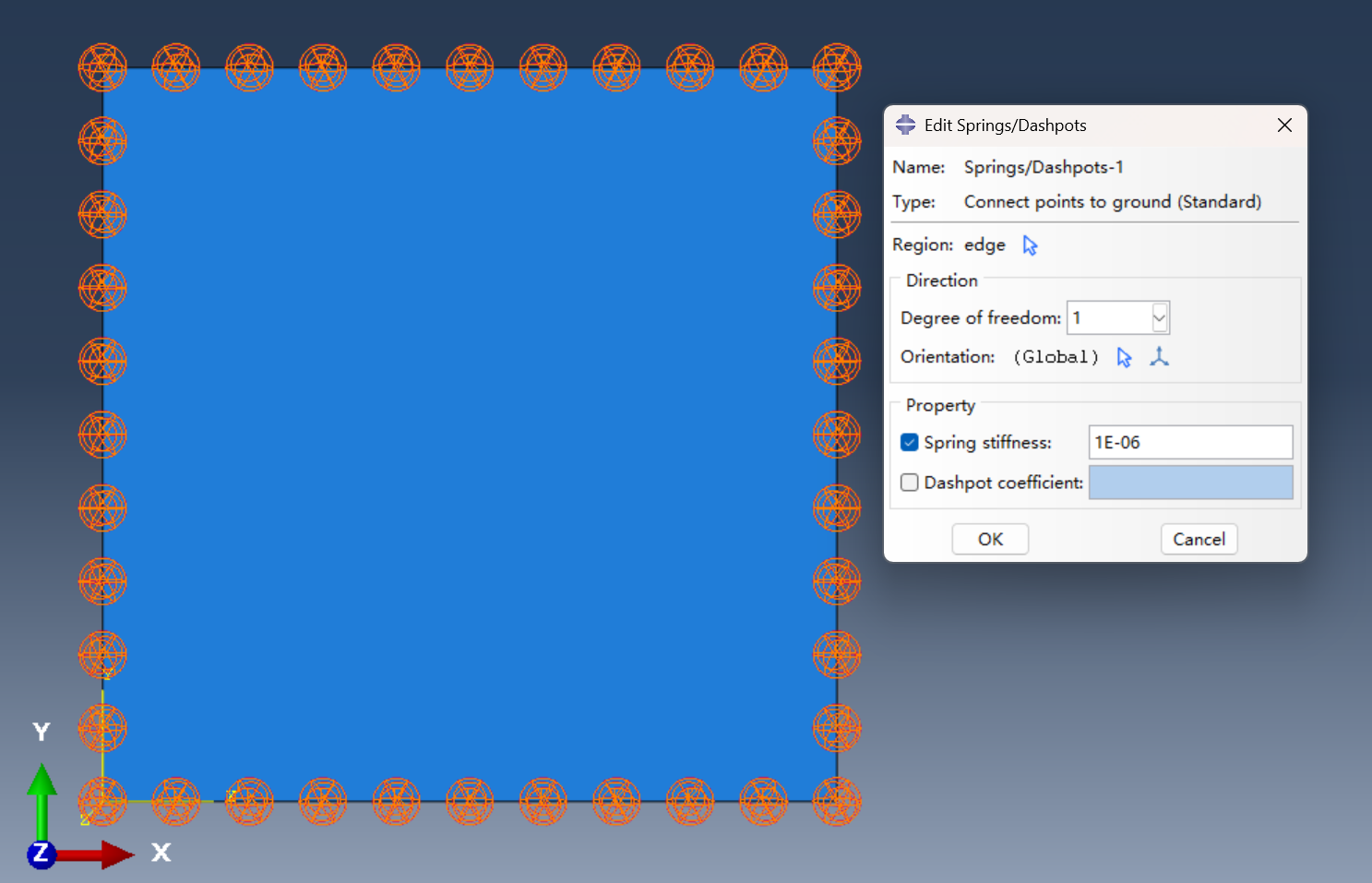

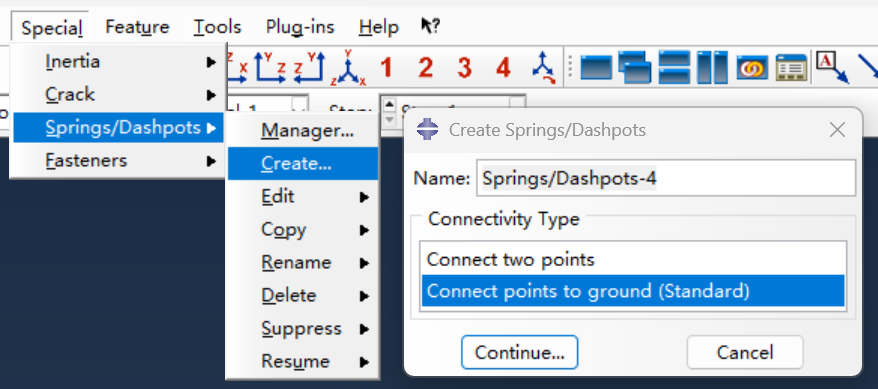

选择 Special -> Springs/Dashpots -> Create。
选择 Connect points to ground（连接点到地面）。
选择你壁板四周的节点集（Set）。

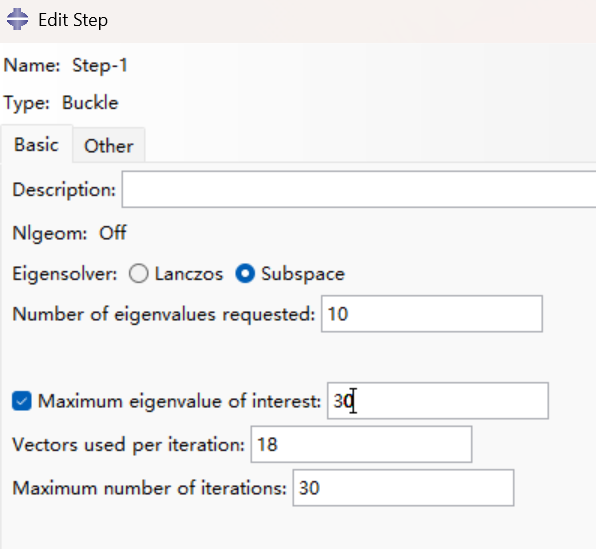

设置自由度： 勾选 U1,U2,U3U1, U2, U3U1,U2,U3（如果是屈曲分析，通常建议平动全约束）。（分别勾选，建立3次，不全将无法计算）
设置刚度值 (Stiffness)： 这是一个经验值。

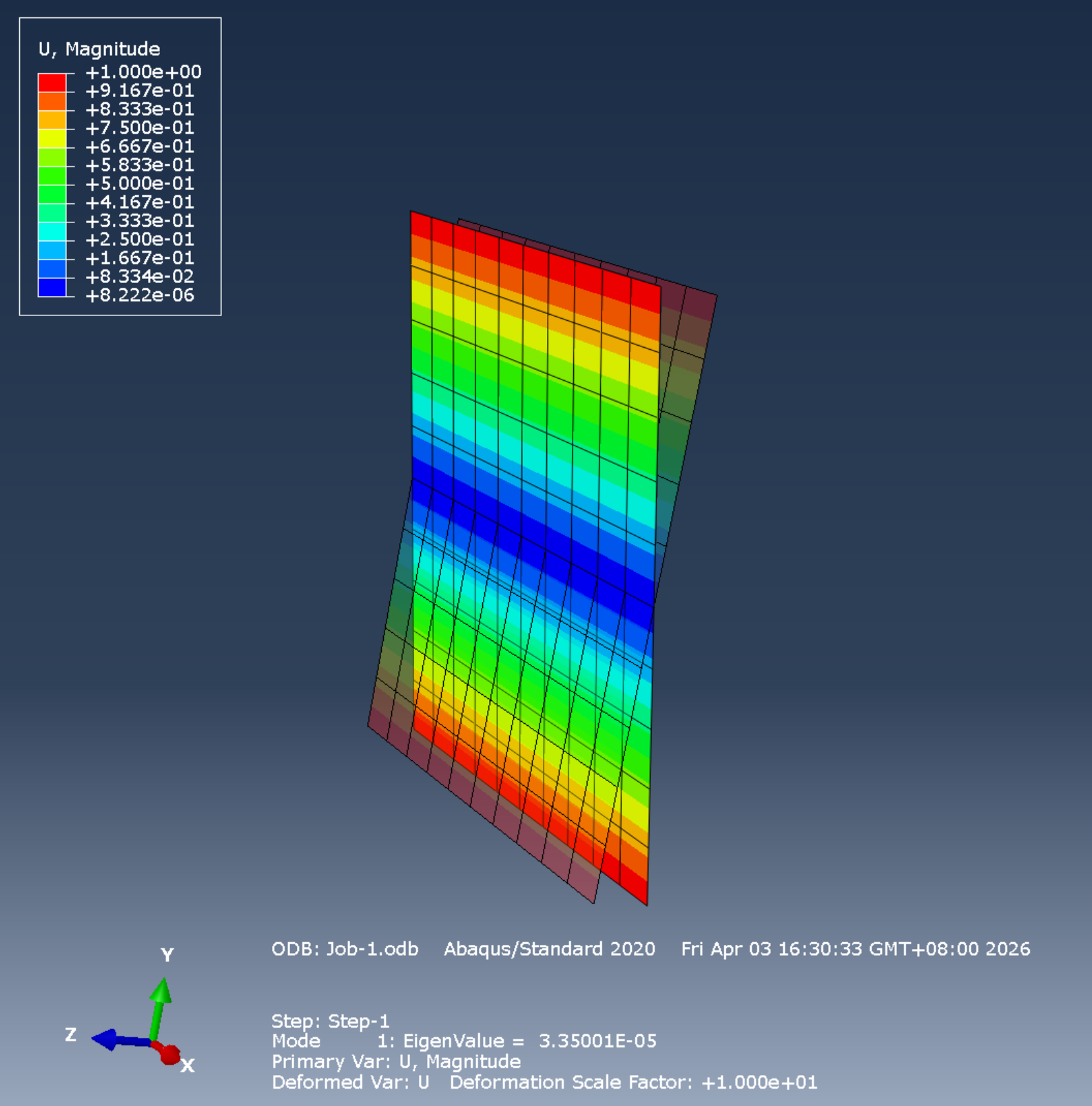

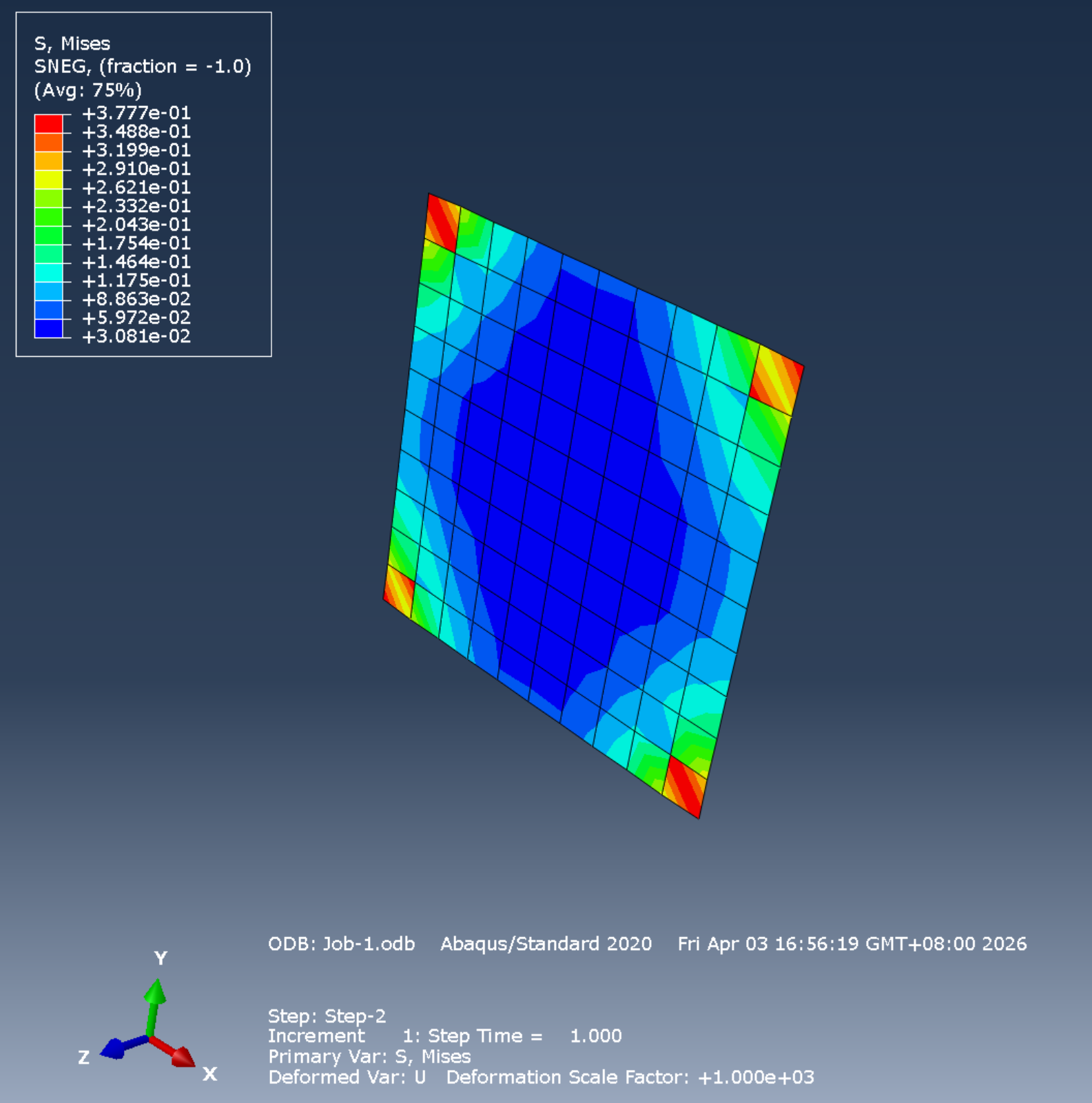

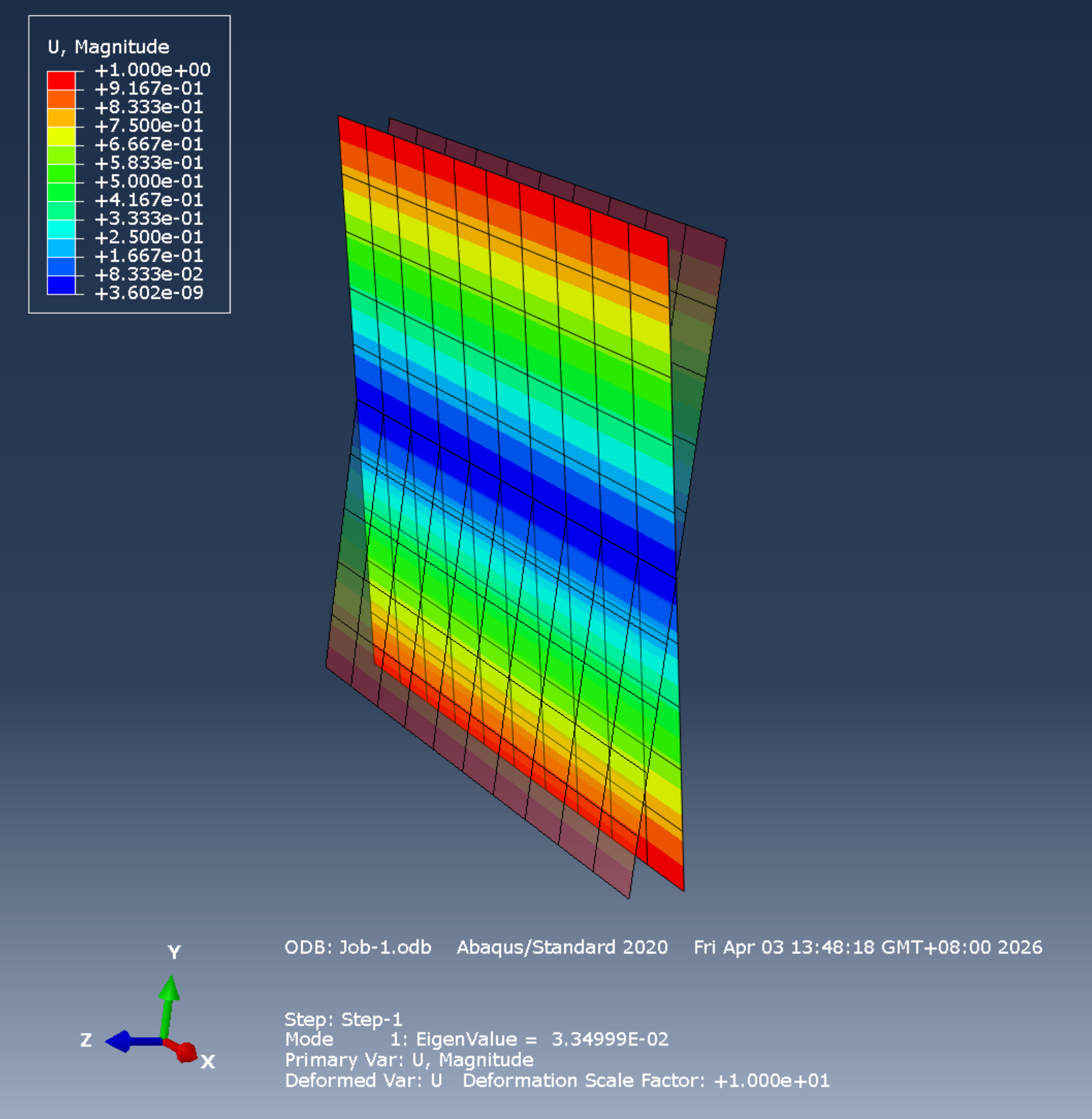

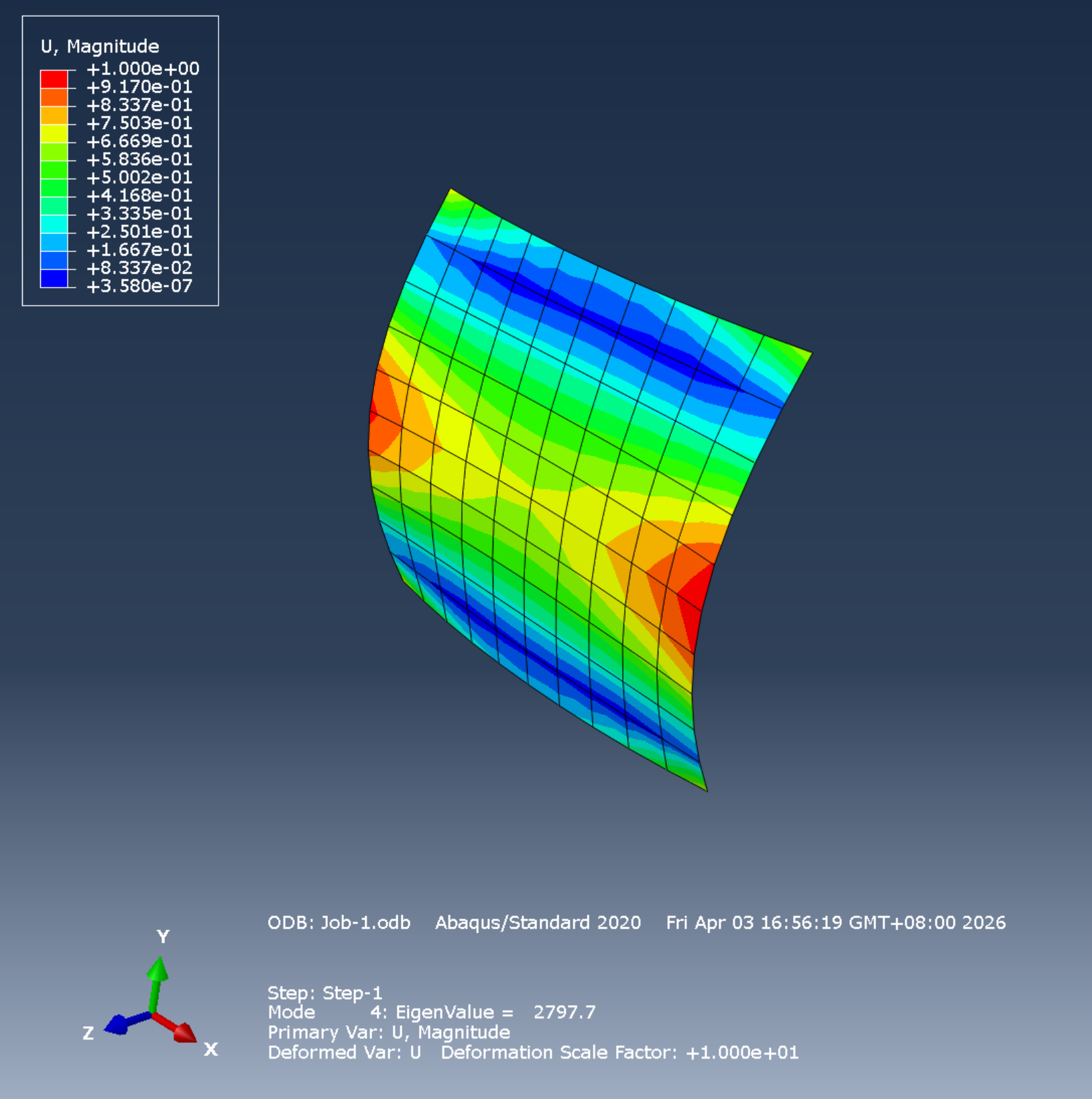

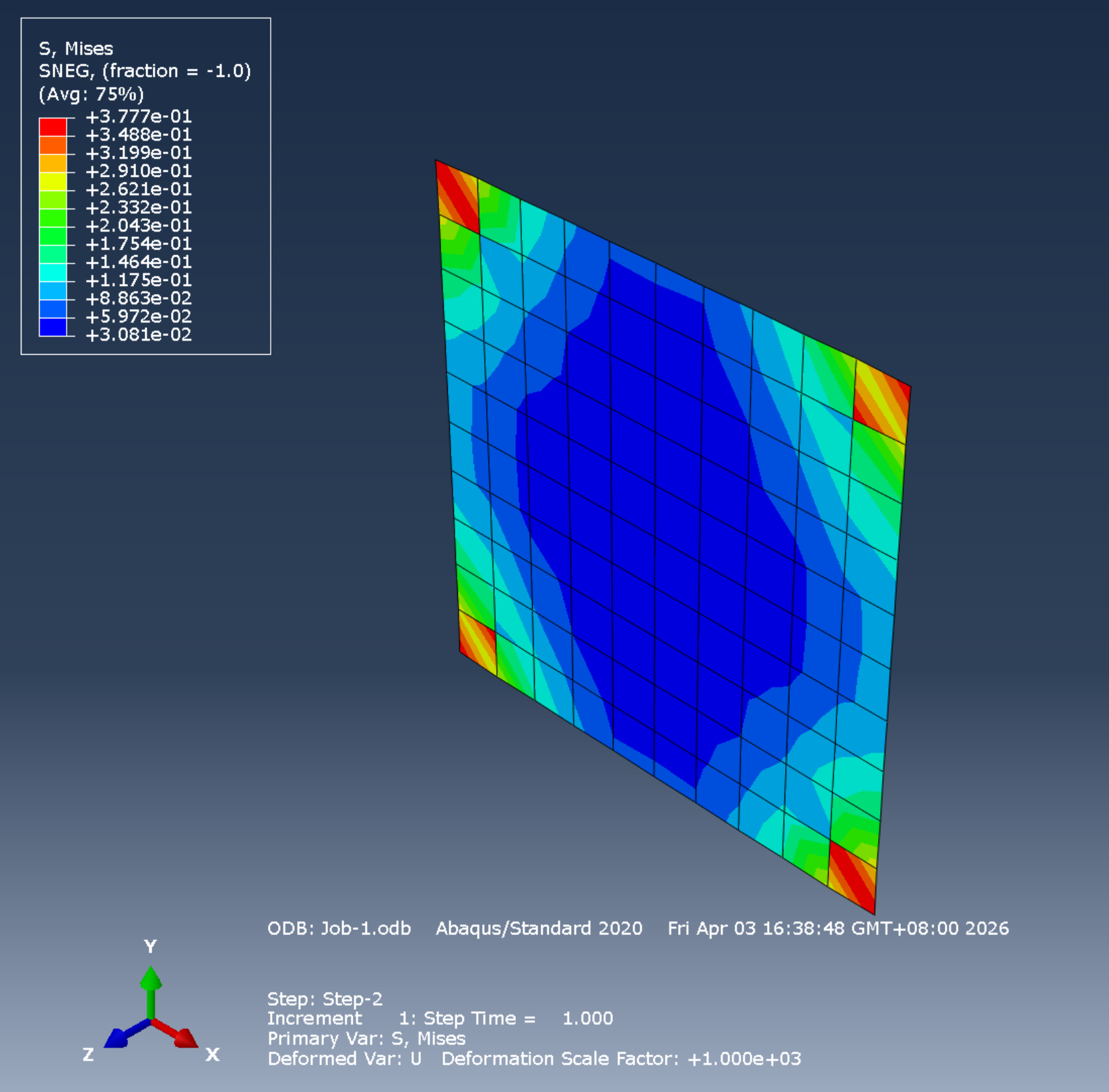

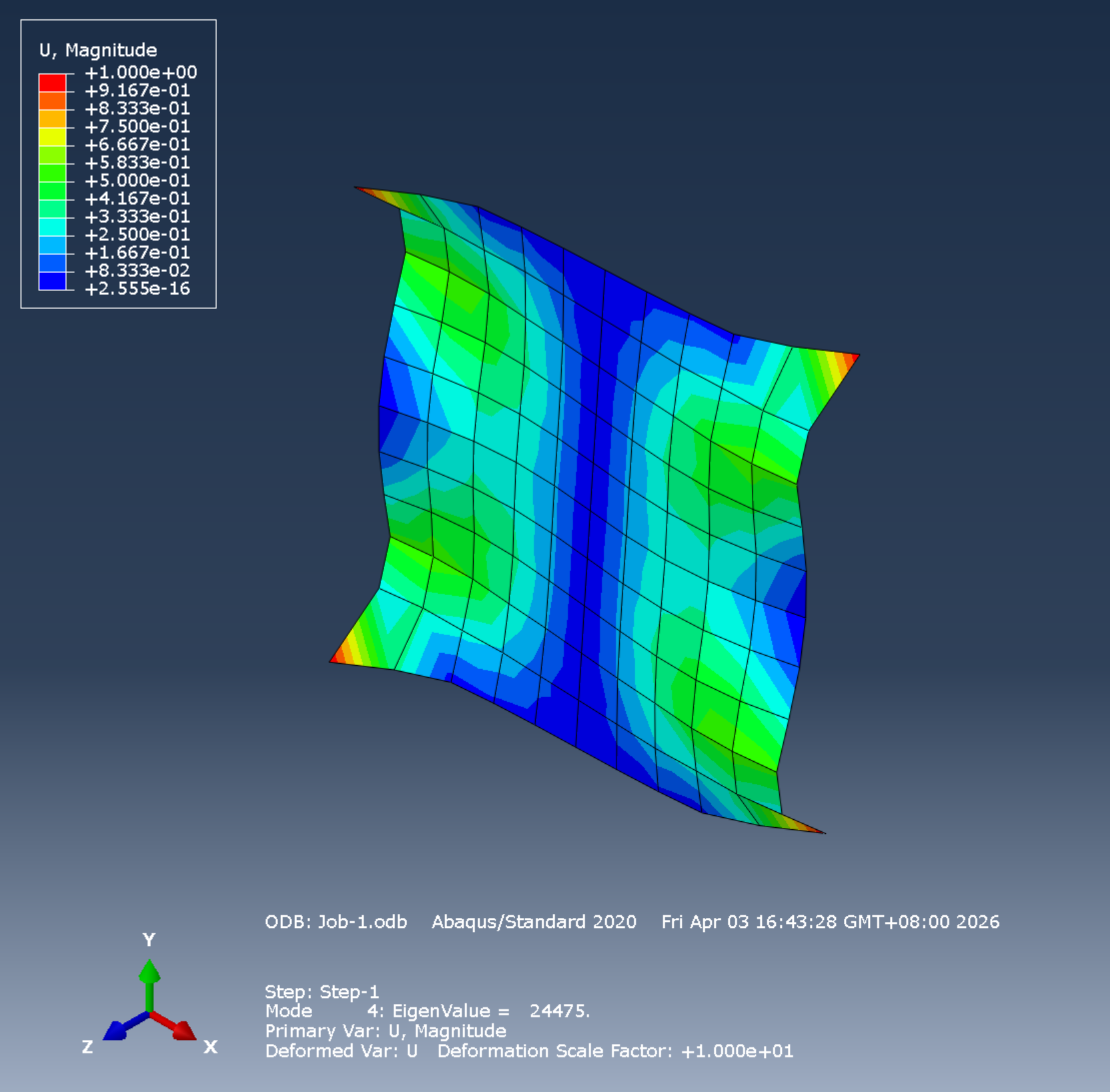

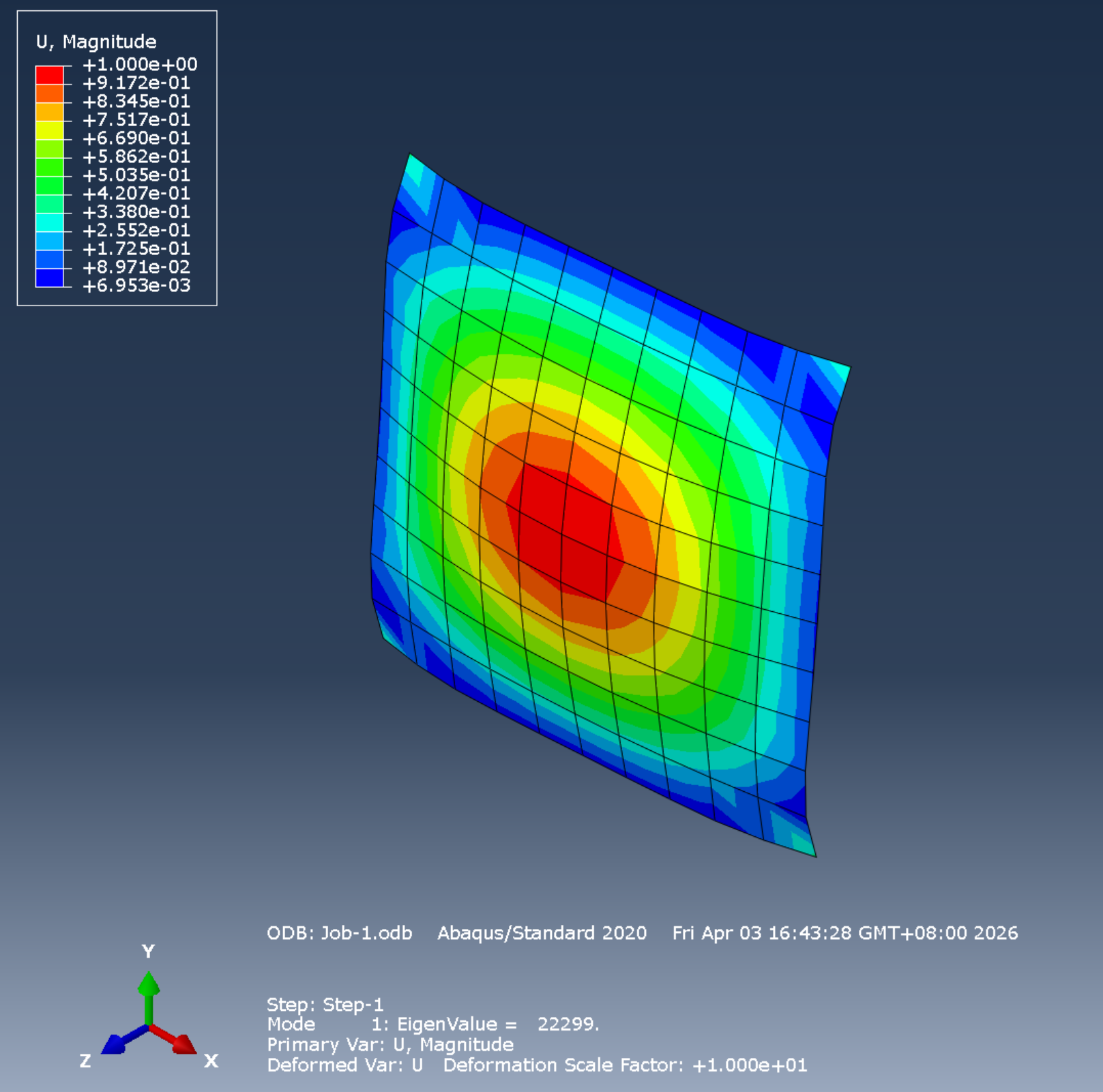

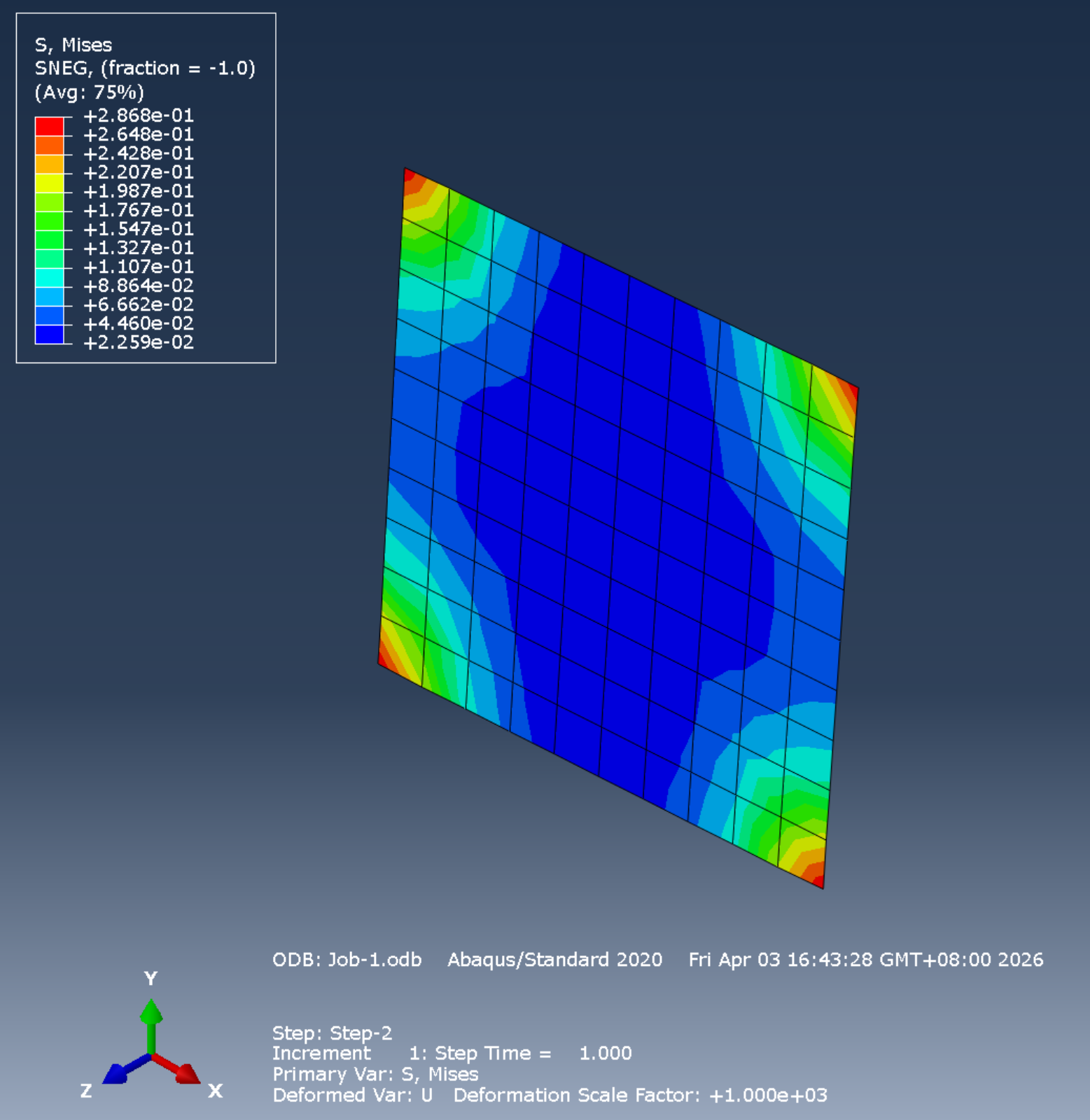

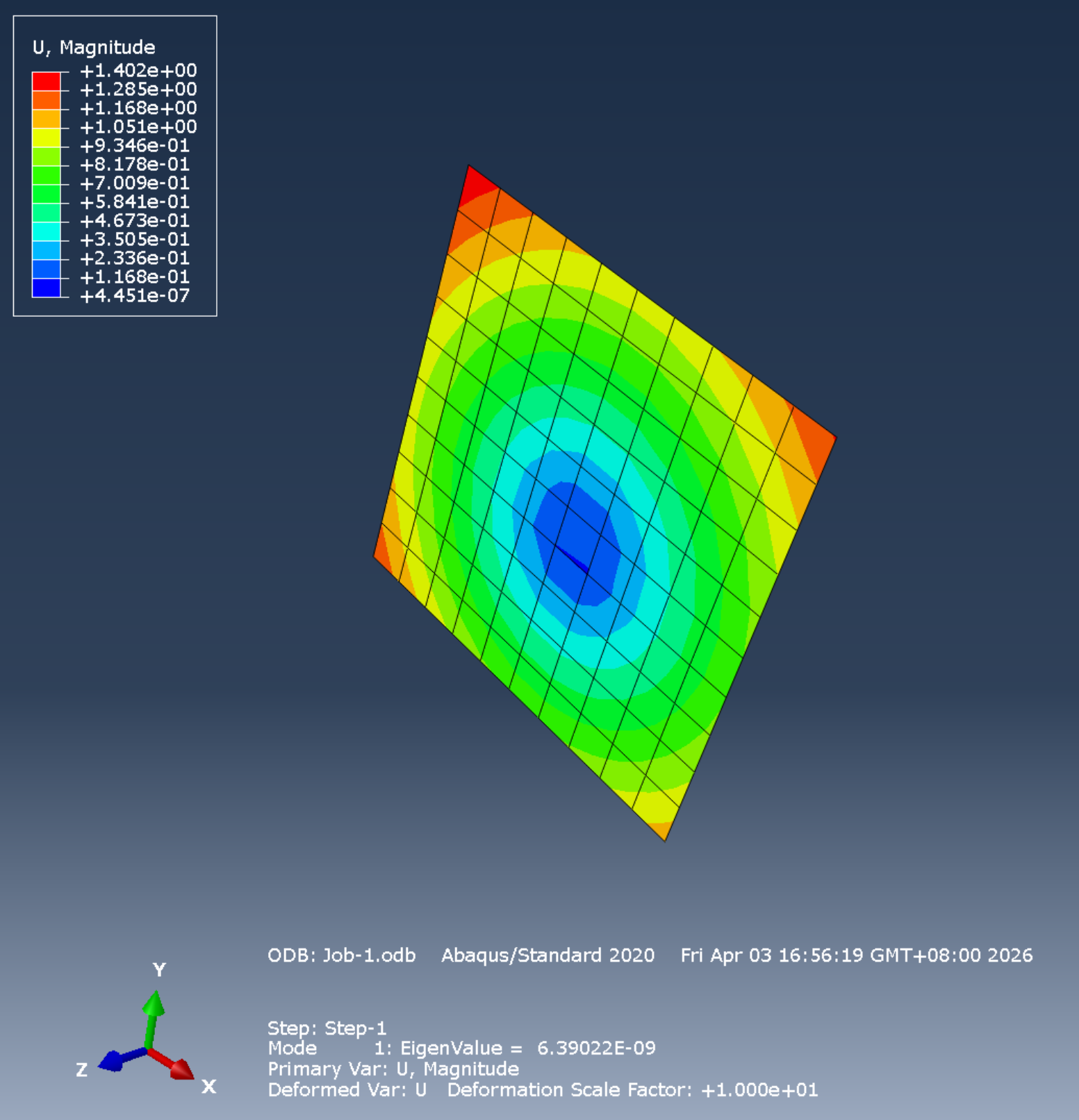

- 估算方法： 如果载荷是 1000N1000\text{N}1000N，期望位移是 1mm1\text{mm}1mm，结构刚度约为 1000N/mm1000\text{N/mm}1000N/mm。那么弱弹簧刚度可设为 0.0010.0010.001 或 0.0001N/mm0.0001\text{N/mm}0.0001N/mm。（设置太小会在数值计算过程中会被计算机视为 0）
