YNQ + OV5640 视频系统开发（二）：OV5640_Data IP 核源码解析

文章目录

- 概要
- 一、前言
- [二、OV5640_Data 模块的作用](#二、OV5640_Data 模块的作用)
- [三、OV5640 输出数据的特点](#三、OV5640 输出数据的特点)
- 四、输入输出端口解析
- 六、数据有效与帧同步信号
- 七、摄像头控制信号
- [八、Frame_Clk 与 Frame_Ce 的生成](#八、Frame_Clk 与 Frame_Ce 的生成)
- [九、8bit 转 16bit：两拍拼一个 RGB565 像素](#九、8bit 转 16bit：两拍拼一个 RGB565 像素)
- 十、数据有效信号的产生
- 十一、Vcount：帧内行计数
- [十二、为什么要丢弃前 10 帧](#十二、为什么要丢弃前 10 帧)
- [十三、这个 IP 核的工程价值](#十三、这个 IP 核的工程价值)
- 十四、源码设计上的一个关键认识
- 十五、总结
- 十六、后记

概要

提示：这里可以添加技术概要

一、前言

在基于 ZYNQ + OV5640 的视频采集系统中，摄像头并不能直接与 Video In to AXI4-Stream 这类视频 IP 核对接，通常需要一个中间桥接模块对数据格式和时序进行整理。

在我的工程中，这个桥接模块就是自定义 IP：

它的作用并不复杂，但非常关键，主要完成以下几件事：

bash 复制代码

接收 OV5640 输出的 8bit 并行数据
将两拍 8bit 数据拼接为 1 个 16bit 像素
将 RGB565 扩展为 RGB888
生成数据有效信号
生成输出视频接口所需的时钟、时钟使能和帧同步信号
丢弃前 10 帧不稳定图像数据

这篇文章就结合源码，详细分析 OV5640_Data 的设计思路。

二、OV5640_Data 模块的作用

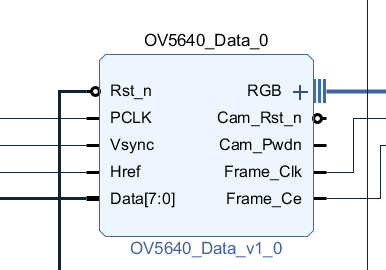

先看模块接口定义：

bash 复制代码

module OV5640_Data(
	Rst_n,				//复位
	PCLK,				//像素时钟
	Vsync,				//场同步信号
	Href,				//行同步信号
	Data,				//数据

	DataValid,			//数据有效信号
	DataPixel,			//像素数据

	Cam_Rst_n,  		//cmos 复位信号，低电平有效
	Cam_Pwdn,			//电源休眠模式选择

	//RGB888接口
	Frame_Clk,		//时钟信号
	Frame_Ce,		//时钟使能信号

	Frame_Vsync		//帧有效信号
);

从接口命名可以看出，这个模块本质上就是一个：OV5640 DVP 接口到 Video In 接口之间的数据桥接模块。

也就是说，OV5640_Data 并不负责复杂图像处理，它最核心的任务就是：

css 复制代码

把摄像头吐出来的原始像素流，变成后级视频 IP 更容易接收的标准化数据流。

三、OV5640 输出数据的特点

在分析代码前，先要明白 OV5640 的输出方式。

在本工程中，OV5640 输出的是：RGB565

但是由于摄像头数据口只有 8 位，所以一个完整像素不会在一个时钟周期内给出，而是：

bash 复制代码

第 1 拍输出高 8 位
第 2 拍输出低 8 位

也就是说：

bash 复制代码

2 个 PCLK 周期 = 1 个 RGB565 像素

因此，FPGA 侧必须先完成一件事：

bash 复制代码

将两次 8bit 采样拼成一个 16bit 像素数据。

这就是这个 IP 最基础的工作。

四、输入输出端口解析

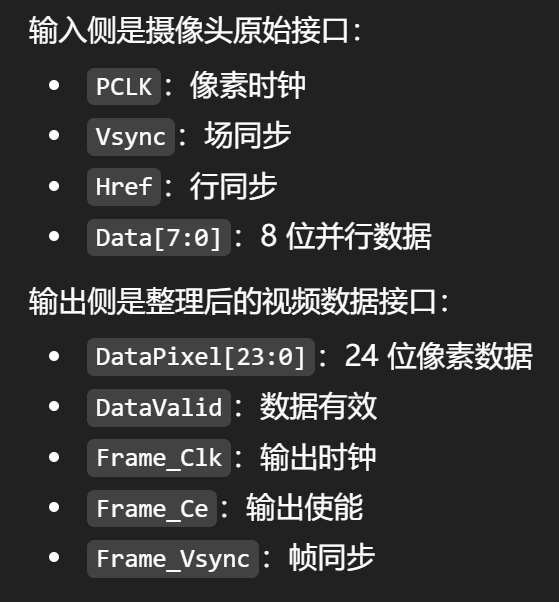

源码中的端口定义如下：

bash 复制代码

input Rst_n;
input PCLK;
input Vsync;
input Href;
input [7:0]Data;

output DataValid;
output [23:0]DataPixel;

output Cam_Rst_n;
output Cam_Pwdn;

output Frame_Clk;
output Frame_Ce;
output Frame_Vsync;

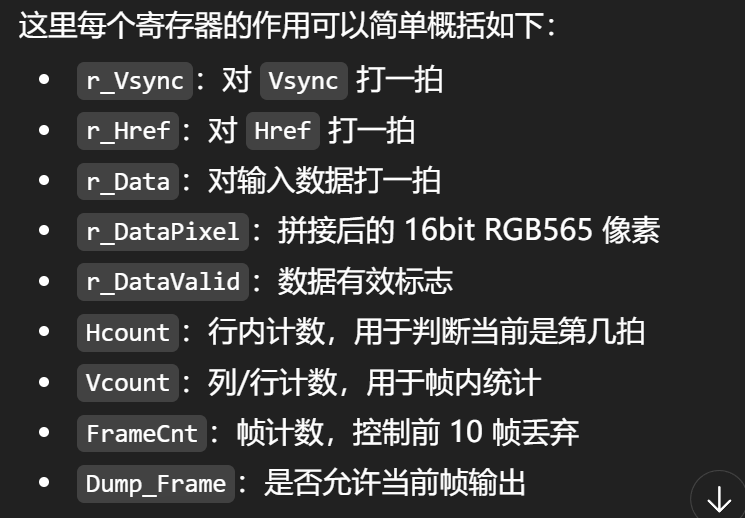

寄存器定义如下：

bash 复制代码

reg r_Vsync;
reg r_Href;
reg [7:0]r_Data;

reg [15:0]r_DataPixel;
reg r_DataValid;
reg [12:0]Hcount;
reg [11:0]Vcount;
reg [3:0]FrameCnt;

reg Dump_Frame;

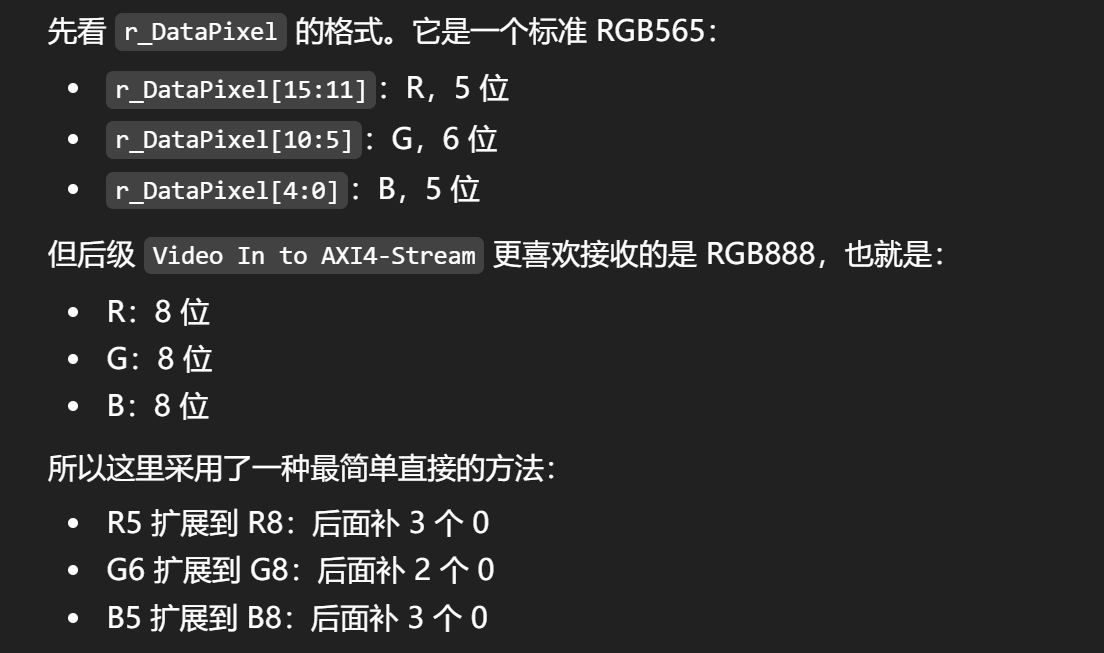

五、RGB565 扩展为 RGB888

这部分是整个模块最直观的一段逻辑：

bash 复制代码

assign DataPixel = Dump_Frame ? {r_DataPixel[15:11], 3'd0,
                                 r_DataPixel[10:5],  2'd0,
                                 r_DataPixel[4:0],   3'd0} : 24'd0;

bash 复制代码

即：
R8 = {R5, 3'b000}
G8 = {G6, 2'b00}
B8 = {B5, 3'b000}

这种扩展方式虽然不是最精确的颜色映射，但硬件实现最简单，非常适合工程入门阶段和一般显示场景。

如果 Dump_Frame = 0，说明当前帧不允许输出，那么 DataPixel 直接输出全 0。

六、数据有效与帧同步信号

对应代码：

bash 复制代码

assign DataValid = r_Href & Dump_Frame;
assign Frame_Vsync = r_Vsync & Dump_Frame;

这里的思路很简单：

bash 复制代码

只有在行同步有效时，当前像素数据才有效
只有在允许输出帧数据时，才向后级送出有效信号

也就是说：DataValid 表示：

bash 复制代码

当前输出的 DataPixel 是否有效

当 r_Href=1 且 Dump_Frame=1 时，说明当前像素处于有效图像区域，而且不是前面被丢弃的无效帧，此时 DataValid=1。

Frame_Vsync 表示：

bash 复制代码

当前帧同步信号是否有效

同样，只有当系统已经跳过前若干不稳定帧后，才允许真正向后级传递帧同步信号。

七、摄像头控制信号

这部分代码如下：

bash 复制代码

assign Cam_Rst_n = 1'b1;
assign Cam_Pwdn  = 1'b0;

含义很直接：

bash 复制代码

Cam_Rst_n = 1'b1：摄像头不复位，处于正常工作状态
Cam_Pwdn = 1'b0：摄像头不进入省电休眠模式

也就是说，这个设计中摄像头始终保持正常工作，不做动态控制。

这也是很多基础实验工程里的常见写法，简单直接。

八、Frame_Clk 与 Frame_Ce 的生成

先看时钟：

bash 复制代码

assign Frame_Clk = PCLK;

说明输出视频接口的时钟直接使用摄像头像素时钟 PCLK。

也就是说，这里没有做新的时钟变换，而是直接将摄像头时钟继续传给后级模块。

再看时钟使能：

bash 复制代码

assign Frame_Ce = ((Hcount[0]) || (!r_Href)) & Dump_Frame;

这一句刚看会有点绕，但本质上是为了适配：

bash 复制代码

摄像头 2 拍输出 1 个像素，而后级需要按"像素"为单位取数据

由于 Hcount[0] 可以区分当前是奇数拍还是偶数拍，所以这里利用最低位来控制什么时候真正送出像素使能。

简单理解就是：

bash 复制代码

一个完整像素在两拍之后才算准备好
因此不是每拍都对后级开放时钟使能
而是在合适的时刻拉高 Frame_Ce

这样后级模块就不会把"半个像素"当成完整像素去处理。

九、8bit 转 16bit：两拍拼一个 RGB565 像素

对应代码：

bash 复制代码

always@(posedge PCLK or negedge Rst_n)
if(!Rst_n)
	r_DataPixel <= 0;
else if(!Hcount[0])
	r_DataPixel <= {r_Data,Data};

这是本模块最核心的逻辑之一。

由于摄像头每拍只输出 8 位，所以在两拍之后，使用：

bash 复制代码

{r_Data, Data}

将前一拍和当前拍拼接成 16 位数据。

也就是说：

bash 复制代码

r_Data：前一拍数据
Data：当前拍数据

拼起来就是：16bit RGB565

这个过程实际上就是把串行两拍的像素输入，重新组合成并行单像素格式。

十、数据有效信号的产生

代码如下：

bash 复制代码

always@(posedge PCLK or negedge Rst_n)
if(!Rst_n)
	r_DataValid <= 0;
else if(Hcount[0] && r_Href)
	r_DataValid <= 1;
else
	r_DataValid <= 0;

它的意思是：

bash 复制代码

只有当行同步有效时才可能有数据
只有在两拍拼接完成的那个时刻，数据才真正有效

因此 r_DataValid 不是每拍都拉高，而是按"每个完整像素"去产生。

这和前面的 Frame_Ce 一起，共同保证了后级拿到的是：

bash 复制代码

按像素对齐的有效数据流

十一、Vcount：帧内行计数

代码如下：

bash 复制代码

always@(posedge PCLK or negedge Rst_n)
if(!Rst_n)
	Vcount <= 0;
else if(r_Vsync)
	Vcount <= 0;
else if({r_Href,Href} == 2'b01)
	Vcount <= Vcount + 1'd1;
else
	Vcount <= Vcount;

这里 Vcount 的本质作用是统计帧内有效行数。

其中：

bash 复制代码

{r_Href, Href} == 2'b01

表示 Href 从 0 跳变到 1，也就是：

bash 复制代码

一行有效数据开始了

因此每检测到一次这样的边沿，就认为进入了新的一行，Vcount 加 1。

虽然这段代码在当前工程里可能没有进一步参与复杂控制，但它为后续做图像区域统计、分辨率判断、算法处理都留出了接口。

十二、为什么要丢弃前 10 帧

这是这个模块很有工程味道的一点。

先看帧计数代码：

bash 复制代码

always@(posedge PCLK or negedge Rst_n)
if(!Rst_n)
	FrameCnt <= 0;
else if({r_Vsync,Vsync}== 2'b01)begin
	if(FrameCnt >= 10)
		FrameCnt <= 4'd10;
	else
		FrameCnt <= FrameCnt + 1'd1;
end
else
	FrameCnt <= FrameCnt;

再看帧丢弃控制：

bash 复制代码

always@(posedge PCLK or negedge Rst_n)
if(!Rst_n)
	Dump_Frame <= 0;
else if(FrameCnt >= 10)
	Dump_Frame <= 1'd1;
else
	Dump_Frame <= 0;

这部分的设计思想非常实用。

原因

摄像头刚上电、刚初始化完成时，前几帧数据往往不稳定，可能出现：

bash 复制代码

颜色异常
行列错位
亮度波动
画面抖动

如果一开始就把这些数据送到后级，很容易导致显示异常，甚至影响后面的视频链路稳定性。

因此这里采用了一个很常见的办法：

bash 复制代码

前 10 帧直接丢弃，等摄像头稳定后再开始输出有效图像。

这也是为什么前面 DataPixel、DataValid、Frame_Vsync 都和 Dump_Frame 相关。

十三、这个 IP 核的工程价值

从源码来看，OV5640_Data 并不复杂，但它解决了视频系统中的几个关键问题：

数据位宽适配

把摄像头两拍 8bit 数据整理为单像素 16bit 数据，再进一步扩展为 24bit。

时序适配

通过 Frame_Clk、Frame_Ce、DataValid、Frame_Vsync 生成适合后级视频 IP 使用的控制信号。

启动稳定性优化

通过丢弃前 10 帧，避免了摄像头刚启动时的不稳定数据影响整个系统。

所以这个 IP 虽然小，但实际上是：

OV5640 原始数据流与后级视频处理链之间的重要桥梁。

十四、源码设计上的一个关键认识

很多人在第一次看这个模块时，会以为它输出的是"真正原生 RGB888"。

其实不是。

它本质上做的是：

bash 复制代码

RGB565 → 补零扩展 → RGB888

也就是说：

bash 复制代码

原始图像信息量还是 RGB565
只是在接口形式上变成了 24bit RGB888

这一点对后面系统设计非常重要。因为这也解释了为什么在很多工程中，还会看到：

bash 复制代码

RGB888 → RGB565 → VDMA → RGB888

看起来好像来回折腾，实际上是为了兼顾：

bash 复制代码

前级接口适配
VDMA 16bit 存储稳定性
后级视频显示需求

十五、总结

OV5640_Data 这个自定义 IP 的作用可以概括为一句话：

bash 复制代码

将 OV5640 摄像头输出的 8bit 并行 RGB565 数据流，整理为适合后级视频处理模块使用的 RGB888 视频数据流。

它主要完成了以下工作：

bash 复制代码

输入信号同步打拍
两拍 8bit 拼接为 16bit RGB565
RGB565 扩展为 RGB888
生成数据有效和帧同步信号
丢弃前 10 帧不稳定图像

虽然从代码量上看不算复杂，但在整个 ZYNQ 视频系统中，它是一个非常关键的接口适配模块。

这也是我后面调试中非常重要的一个认识。

十六、后记

在后续调试中，我曾尝试去掉中间的格式转换模块，让 VDMA 直接处理 24bit RGB888，结果系统黑屏。后来回头再看 OV5640_Data 的设计，就会更容易理解：

bash 复制代码

摄像头原始本质仍然是 RGB565
输出成 RGB888 只是为了接口适配
而系统内部的 FrameBuffer 设计，很多时候仍然更适合使用 16bit RGB565

这也说明，在 FPGA 视频系统中，"能显示" 和 "工程上最合理" 往往不是同一个问题。

看似多余的格式转换模块，很多时候恰恰是工程稳定性的关键。

OV5640_Data 代码如下：

bash 复制代码

module OV5640_Data(
	Rst_n,				//复位
	PCLK,				//像素时钟
	Vsync,				//场同步信号
	Href,				//行同步信号
	Data,				//数据

	DataValid,			//数据有效信号
	DataPixel,			//像素数据

	Cam_Rst_n,  		//cmos 复位信号，低电平有效
	Cam_Pwdn,			//电源休眠模式选择

	//RGB888接口
	Frame_Clk,		//时钟信号
	Frame_Ce,		//时钟使能信号

	Frame_Vsync		//帧有效信号
);

	input Rst_n;			//复位
	input PCLK;				//像素时钟
	input Vsync;			//场同步信号
	input Href;				//行同步信号
	input [7:0]Data;		//数据

	output DataValid;		//数据有效信号
	output [23:0]DataPixel;	//像素数据

	output Cam_Rst_n;//cmos 复位信号，低电平有效
    output Cam_Pwdn;//电源休眠模式选择

    output Frame_Clk;//时钟信号
    output Frame_Ce;//时钟使能信号

	output Frame_Vsync;//帧有效信号

	reg r_Vsync;
	reg r_Href;
	reg [7:0]r_Data;

	reg [15:0]r_DataPixel;
	reg r_DataValid;
	reg [12:0]Hcount;
	reg [11:0]Vcount;
	reg [3:0]FrameCnt;

	reg Dump_Frame;

	assign DataPixel = Dump_Frame ? {r_DataPixel[15:11], 3'd0, r_DataPixel[10:5], 2'd0, r_DataPixel[4:0], 3'd0} : 24'd0;
	assign DataValid = r_Href & Dump_Frame;
	assign Frame_Vsync = r_Vsync & Dump_Frame;

	//摄像头硬件复位,固定高电平
	assign  Cam_Rst_n = 1'b1;

	//电源休眠模式选择 0：正常模式 1：电源休眠模式
	assign  Cam_Pwdn  = 1'b0;

	//摄像头时钟使能
	assign  Frame_Ce = ((Hcount[0]) || (!r_Href)) & Dump_Frame;//1'b1;//(r_DataValid & Dump_Frame)||(!r_DataValid);
	//assign  Frame_Ce = ((!Hcount[0]) || (!r_Href)) & Dump_Frame;//1'b1;//(r_DataValid & Dump_Frame)||(!r_DataValid);

	//时钟为像素时钟
	assign  Frame_Clk = PCLK;

	//打拍
	always@(posedge PCLK)
	begin
		r_Vsync <= Vsync;
		r_Href <= Href;
		r_Data <= Data;
	end

	//行同步信号为1时，行计数器加一（行同步信号为0时归零）
	always@(posedge PCLK or negedge Rst_n)
	if(!Rst_n)
		Hcount <= 0;
	else if(r_Href)
		Hcount <= Hcount + 1'd1;
	else
		Hcount <= 0;

	//8位转16位，赋予像素数据
	always@(posedge PCLK or negedge Rst_n)
	if(!Rst_n)
		r_DataPixel <= 0;
	else if(!Hcount[0])
		r_DataPixel <= {r_Data,Data};
//	else
//		r_DataPixel[7:0] <= r_Data;

	//产生数据有效信号
	always@(posedge PCLK or negedge Rst_n)
	if(!Rst_n)
		r_DataValid <= 0;
	else if(Hcount[0] && r_Href)
		r_DataValid <= 1;
	else
		r_DataValid <= 0;

	//行同步信号由0变为1时，列计数器加一（场同步信号为1时归零）
	always@(posedge PCLK or negedge Rst_n)
	if(!Rst_n)
		Vcount <= 0;
	else if(r_Vsync)
		Vcount <= 0;
	else if({r_Href,Href} == 2'b01)
		Vcount <= Vcount + 1'd1;
	else
		Vcount <= Vcount;

	//场同步信号由0变为1时，帧计数加一，最大为10
	always@(posedge PCLK or negedge Rst_n)
	if(!Rst_n)
		FrameCnt <= 0;
	else if({r_Vsync,Vsync}== 2'b01)begin
		if(FrameCnt >= 10)
			FrameCnt <= 4'd10;
		else
			FrameCnt <= FrameCnt + 1'd1;
	end
	else
		FrameCnt <= FrameCnt;

	//当计数大于等于10帧时，Dump_Frame变为1，否则为0
	always@(posedge PCLK or negedge Rst_n)
	if(!Rst_n)
		Dump_Frame <= 0;
	else if(FrameCnt >= 10)
		Dump_Frame <= 1'd1;
	else
		Dump_Frame <= 0;

endmodule
