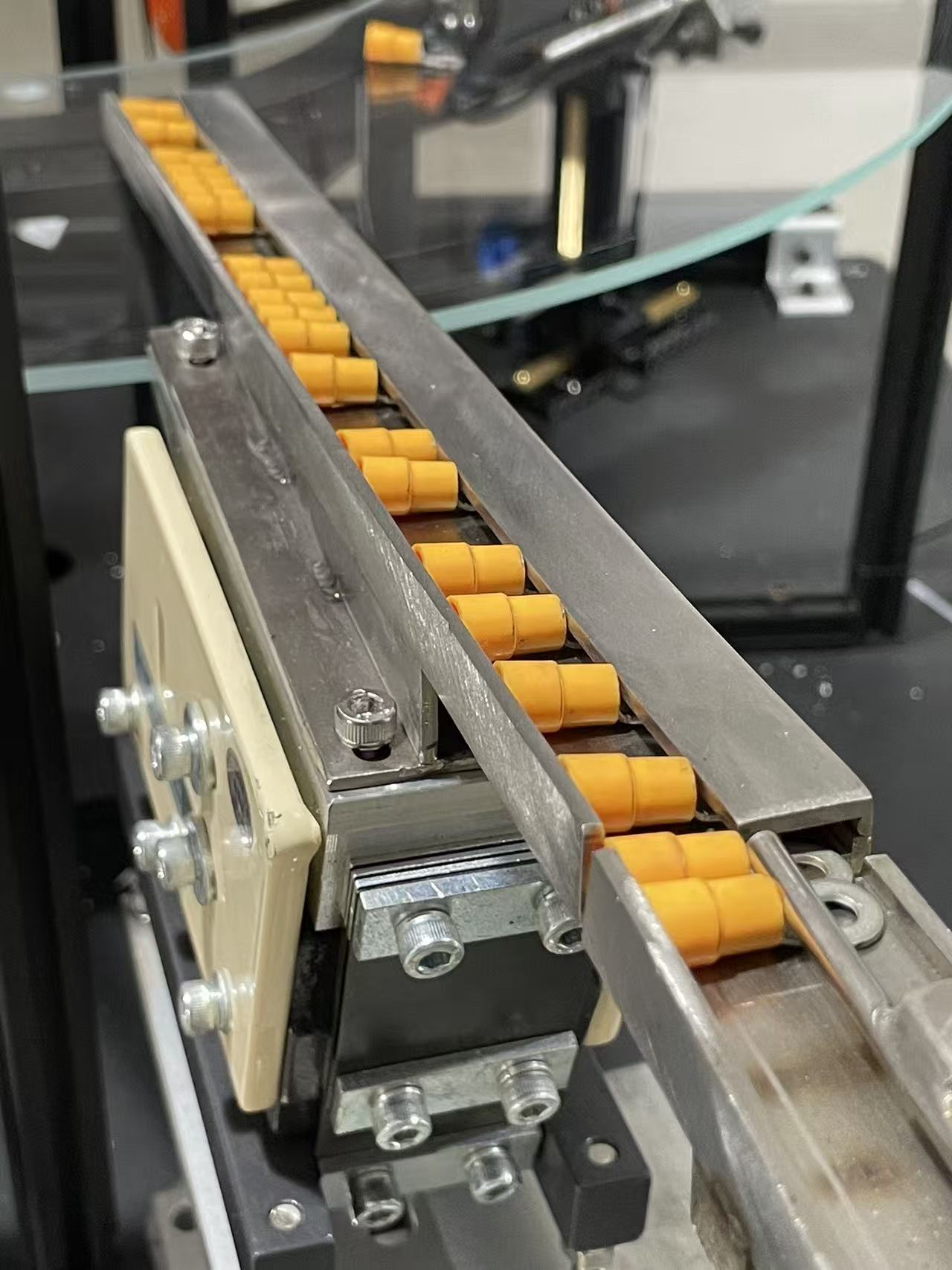

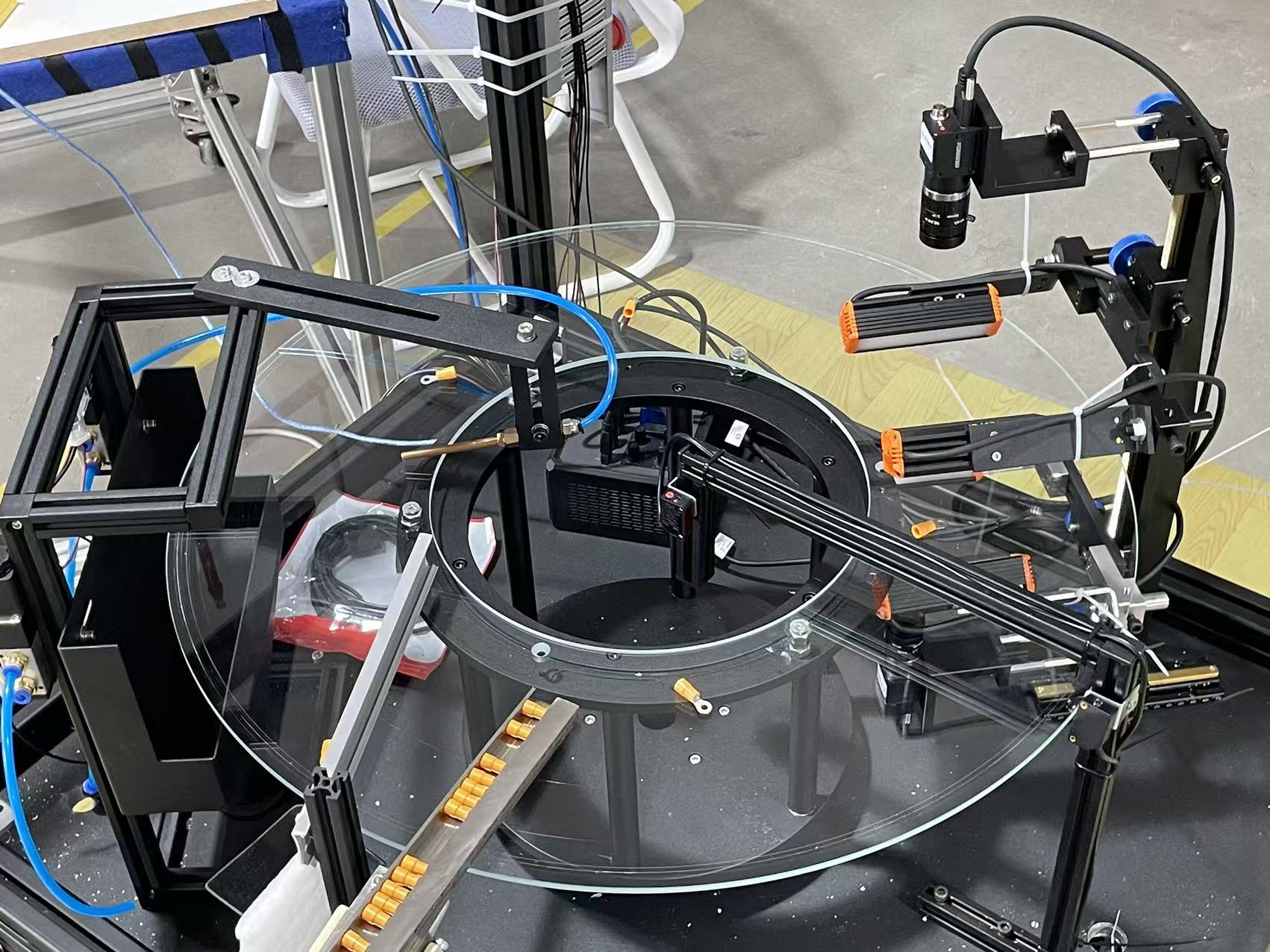

在智能制造与自动化装配领域，CCD定位与图像辨别系统 是实现高精度引导、尺寸测量及缺陷检测的核心技术。它将CCD（电荷耦合器件）相机的高分辨率成像与图像处理算法相结合，为工业机器人、贴片机及检测设备提供亚像素级的定位与识别能力。
一、CCD定位原理
CCD定位的本质是通过图像坐标系与物理坐标系之间的转换，计算出目标物体的精确位置与角度偏差。其典型流程如下：
-
图像采集：CCD相机拍摄包含定位特征（如Mark点、轮廓边缘）的图像；
-
特征提取：通过边缘检测（Canny算子）、灰度重心法或形状匹配算法，提取目标的几何中心、角点或特定图案；
-
坐标转换：利用相机标定参数（内参：焦距、畸变；外参：相机与机械手相对位姿），将像素坐标转换为机器人或运动平台的物理坐标；
-
偏差输出：计算出X、Y偏移量及旋转角度，通过EtherCAT、Profinet等协议发送至控制器，驱动执行机构完成纠偏。
二、图像辨别技术
图像辨别侧重于对目标特征的分类、识别与质量判定，主要包括：
-
模板匹配：将采集图像与预存模板进行归一化互相关计算，用于检测元件有无、方向是否正确；
-
Blob分析：分割出二值图像中的连通区域，计算面积、周长、圆形度等特征，用于缺陷检测（如划痕、污点）；
-
OCR/OCV：通过模式识别或深度学习算法读取字符、验证印刷质量；
-
深度学习分类：基于卷积神经网络（CNN）的缺陷分类模型，适用于复杂纹理、随机缺陷（如表面划伤、毛刺）。
三、行业应用案例
1. 表面贴装（SMT）元件定位
在高速贴片机中，CCD视觉系统对PCB板上的Mark点进行定位，计算板面整体偏移与旋转量，并逐个校正元件的贴装坐标。系统重复定位精度可达±0.01mm，节拍0.1秒/元件，支撑了每小时数万点的贴装效率。
2. 锂电池极片缺陷检测
在涂布工序后，CCD系统对极片表面进行图像辨别，通过灰度对比和Blob分析检测露箔、划痕、颗粒等缺陷。检测精度0.1mm，漏检率＜0.05%，有效防止缺陷电芯流入下一工序。
3. 汽车零部件装配引导
在发动机缸体装配线上，CCD视觉系统定位缸体上的定位销孔，引导机器人将活塞精确装入。系统自动补偿来料位置偏差（±1mm范围内），装配成功率提升至99.9%以上。
四、系统关键参数
| 参数 | 典型值 | 说明 |
|---|---|---|
| 分辨率 | 500万-2000万像素 | 决定可检测的最小缺陷尺寸 |
| 帧率 | 30-200 fps | 影响产线节拍 |
| 重复定位精度 | ±0.01mm | CCD定位的核心指标 |
| 检测算法 | 边缘检测/模板匹配/深度学习 | 根据检测对象复杂程度选择 |
| 通信协议 | EtherNet/IP、Profinet、RS232 | 与PLC或机器人控制系统对接 |
五、选型与实施要点
-

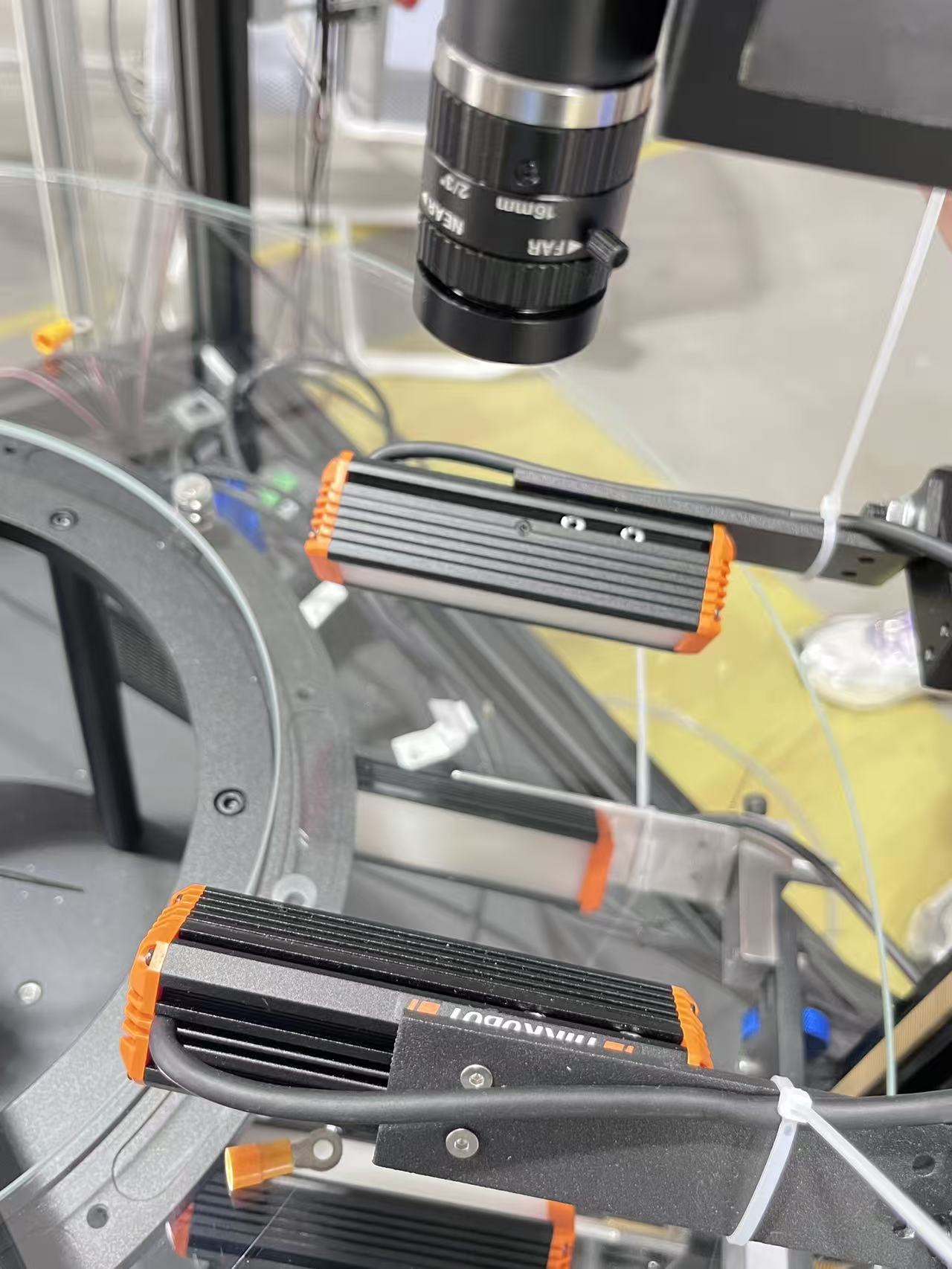

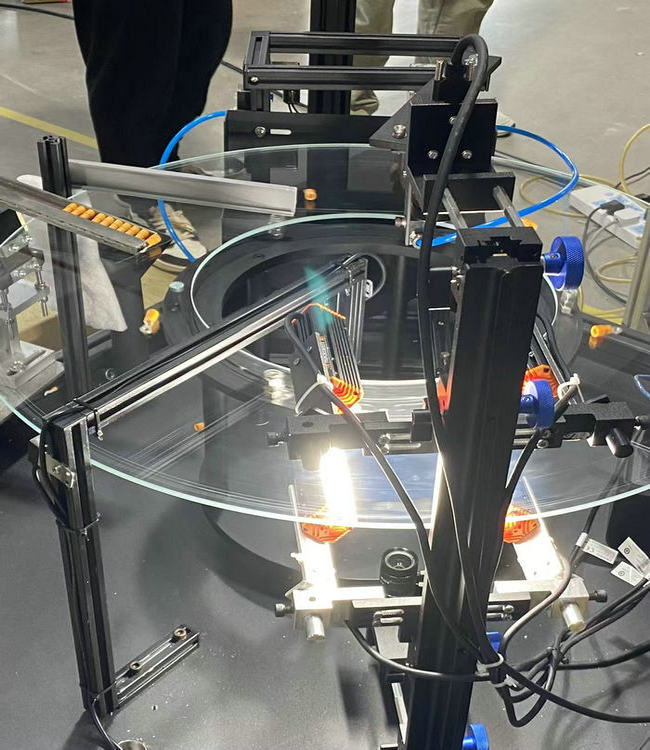

光照设计先行：80%的视觉项目成败取决于光源。需根据被测物材质（反光、透明、漫反射）选择环形光、背光、同轴光等。
-
相机与镜头匹配：计算工作距离、视野与所需精度，选择合适焦距镜头与相机分辨率（每像素对应物理尺寸≤缺陷尺寸的1/5）。
-
标定精确性：使用高精度标定板进行九点标定或网格标定，并定期复标以消除机械漂移。
-
算法鲁棒性：对于环境光变化、来料一致性波动，需采用灰度归一化、动态阈值等自适应算法。
六、总结
CCD定位与图像辨别系统将光学成像、图像算法与运动控制深度融合，赋予工业设备"眼睛"与"大脑"。从电子制造到汽车装配，其亚像素级定位能力与智能识别功能，是保障产品质量与生产节拍的关键技术。科学的选型与调试需综合考虑精度、速度、光照及算法适应性，以实现最佳检测效果。
