1. 什么是软件定义无线电？
软件定义无线电（Software Defined Radio, SDR）是指无线电通信系统的部分或全部物理层功能由软件控制或实现的无线电设备。与传统硬件固定功能的无线电不同，SDR可以在不更换硬件的情况下，通过升级软件来改变工作频率、调制方式、带宽等关键参数。
核心思想：将模数/数模转换器（ADC/DAC）尽量靠近天线，后续的所有处理（滤波、变频、解调等）都在数字域完成。
2. 经典SDR架构的演进
2.1 基带采样架构（1990年代）
受限于早期ADC/DAC的采样率（几十~几百kHz），只能在基带进行模数转换。所有射频调制/解调均由模拟电路完成。
特点：模拟电路复杂，灵活性差，但技术成熟。
2.2 中频（IF）采样架构（2000年代）
随着ADC采样率提升至几十MHz，可以在中频进行数字化。数字下变频器（DDC）将IF信号搬移至基带。
特点：部分功能数字化，灵活性提升，但仍需模拟混频级。
2.3 直接射频采样架构（2010年代至今）
ADC/DAC采样率达到数GSps，可以直接对射频信号（如2.4GHz Wi-Fi、3.5GHz 5G）进行采样。所有调制/解调在数字域完成。
特点：模拟电路极大简化，软件定义能力最强，是当前SDR的主流架构。
典型芯片：AMD Zynq UltraScale+ RFSoC系列，集成多通道、多GSps ADC/DAC、FPGA和ARM处理器于单芯片。
3. 直接射频采样的技术挑战与工程权衡
直接射频采样虽然优势明显，但在工程实现上面临多重挑战，理解这些挑战有助于评估SDR系统的性能边界。
时钟抖动与信噪比：ADC的采样时钟抖动会直接转化为采样误差，降低系统信噪比。对于高频输入信号，抖动的影响更为显著。对于1GHz输入信号，要获得70dB的SNR，时钟抖动需控制在0.2ps以内。这要求采用低抖动时钟源和精密的时钟分配网络。
无杂散动态范围（SFDR）：ADC的非线性会产生谐波和交调杂散，限制系统检测弱信号的能力。在直接射频采样中，输入信号带宽可达数百MHz，杂散可能落入带内，因此频率规划至关重要。通过合理选择采样率，可以将主要谐波分量移到带外。
热噪声与量化噪声：高采样率ADC的热噪声通常高于量化噪声，成为噪声底的主要贡献者。过采样技术可将量化噪声扩散至更宽频带，通过后续数字滤波提升带内信噪比，每倍过采样可获得3dB处理增益。
多通道同步：在全数字阵列系统中，多个ADC/DAC通道需要保持严格的相位一致性。通道间的时延误差会直接导致波束指向偏差。对于3GHz载频，要实现1°的波束指向精度，通道间同步误差需控制在2ps以内。这需要精密的时钟分配和延迟校准技术。
4. SDR的核心优势
-
灵活性：同一硬件可通过软件支持不同通信协议（Wi-Fi、5G、专有波形）
-
可升级性：现场升级新功能，无需更换硬件
-
多模多频：可同时处理多个频段、多种模式
-
快速原型：加速算法验证和系统开发
5. SDR在数字阵列中的应用与量化优势
当SDR技术与多通道阵列结合时，便形成了全数字阵列。每个天线单元后连接独立的收发通道，波束形成、零点调零等均在数字域完成。相比传统模拟相控阵，全数字阵列的优势体现在：
-
多波束能力：可同时生成多个独立波束，实现多目标探测与跟踪
-
动态范围提升：数字波束形成不受模拟移相器量化误差限制，理论上可达到更高的动态范围
-
自适应调零：可根据干扰方向实时计算最优权值，在数字域形成深零点
-
校准简化：通道幅度/相位一致性可通过数字域补偿，降低对模拟器件匹配的要求

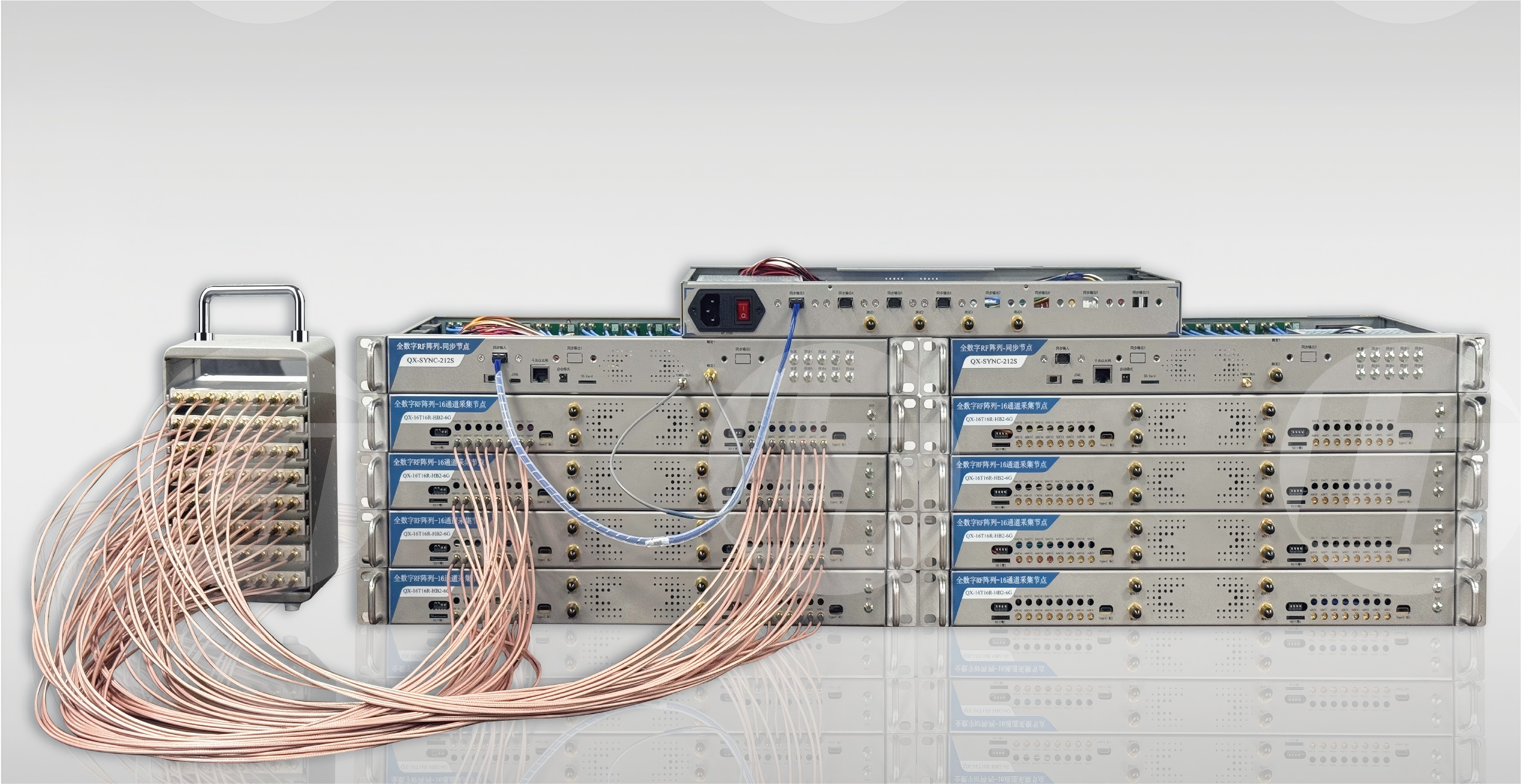

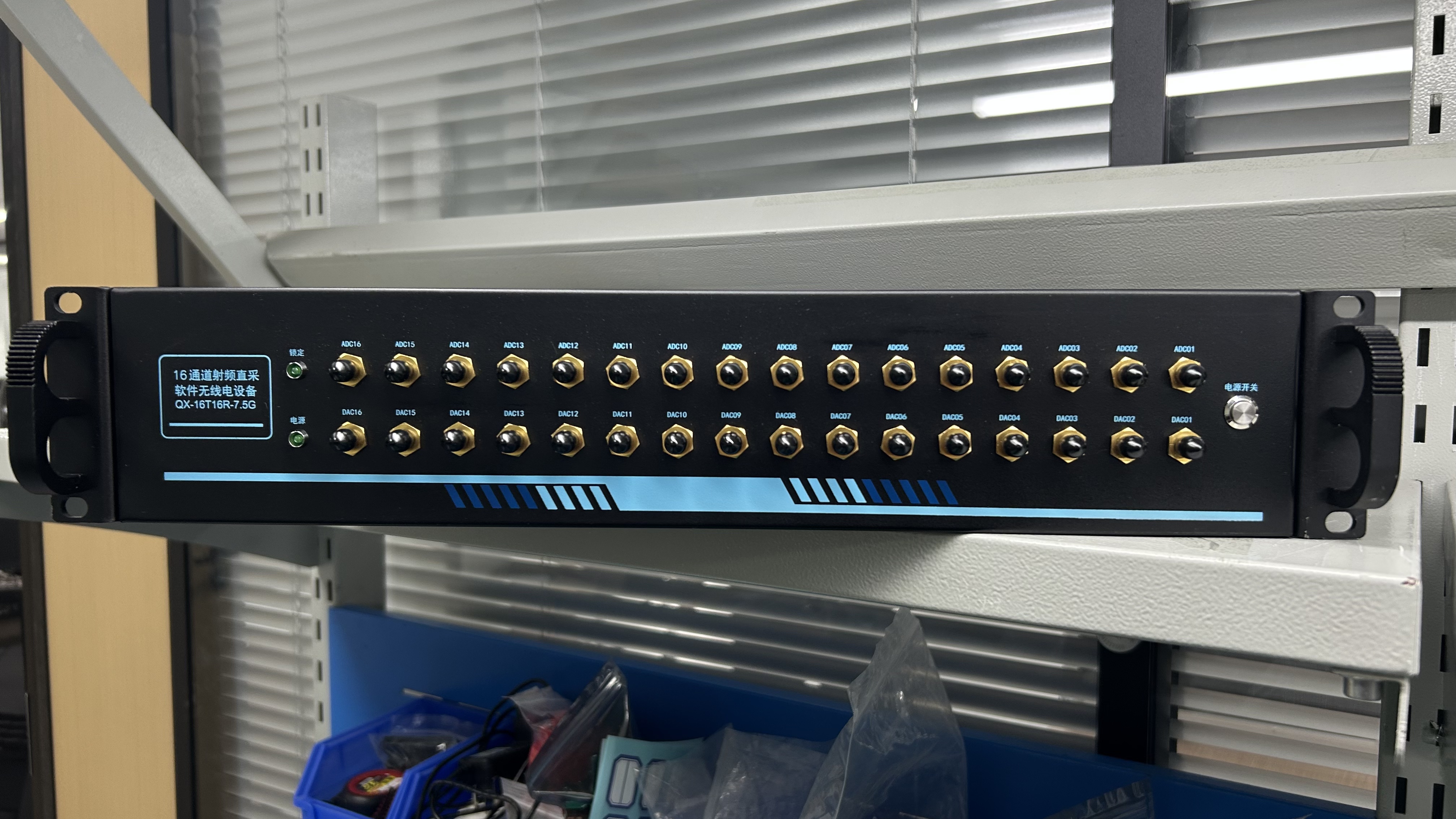

实际工程中，高通道数系统的同步精度是决定波束形成质量的关键。领先的系统方案已可实现256+通道、±5ps的同步精度，为高精度角度测量和空域滤波奠定了基础。
6. 小结
SDR是无线通信与雷达系统的发展方向。RFSoC等集成化芯片的出现，使得高通道数、高同步精度的全数字阵列成为可能。后续文章将深入讲解RFSoC的内部架构、数据转换器、数字变频、滤波、FFT、OFDM等关键技术。
