2.1.1. 计算量问题
我们提出MLP问题的初衷就是为了解决逻辑回归计算量过大的问题。
以手写识别(28乘28像素)来说：
- 三次多项式为决策边界的逻辑回归待训练的参数数量为80931145
- MLP模型(784个输入数据，两个隐藏层层各394个隐藏神经元，输出层10个神经元)的待训练参数数量为465706
但是这只是一张非常小的图片，而且是灰度图，如果对日常生活中长宽都在100像素以上的RGB三色图片，比如500乘400，进行二分类，我们会需要78558378个待训练参数。这个计算量还是太高了。
那有没有更节省计算量的方式呢？这就是卷积神经网络发挥作用的地方了。
2.1.2. 图像卷积运算
想一下，计算机在进行目标识别时主要是看什么？轮廓对吧。MLP计算量过大就是因为图中的轮廓过多，计算机算不过来。如果我们能先提取出图片中主要的轮廓(比较关键的信息)再让MLP进行分析就能过大幅降低计算量。
提取出主要信息这一步就需要图像卷积运算(convolution)。图像卷积运算是指对图像矩阵 与滤波器矩阵进行对应相乘再求和运算，转化得到新的矩阵。它的主要作用就是快速定位图像中某些边缘特征。
数学上，A与B的卷积通常表示为：
A∗B A \ast B A∗B
或：
convolution(A,B) convolution(A, B) convolution(A,B)
我们来举个例子：
我们有一个7乘7二维数组，代表一幅图片：
A=[X11X12X13X14X15X16X17X21X22X23X24X25X26X27X31X32X33X34X35X36X37X41X42X43X44X45X46X47X51X52X53X54X55X56X57X61X62X63X64X65X66X67X71X72X73X74X75X76X77] A = \begin{bmatrix} X_{11} & X_{12} & X_{13} & X_{14} & X_{15} & X_{16} & X_{17} \\ X_{21} & X_{22} & X_{23} & X_{24} & X_{25} & X_{26} & X_{27} \\ X_{31} & X_{32} & X_{33} & X_{34} & X_{35} & X_{36} & X_{37} \\ X_{41} & X_{42} & X_{43} & X_{44} & X_{45} & X_{46} & X_{47} \\ X_{51} & X_{52} & X_{53} & X_{54} & X_{55} & X_{56} & X_{57} \\ X_{61} & X_{62} & X_{63} & X_{64} & X_{65} & X_{66} & X_{67} \\ X_{71} & X_{72} & X_{73} & X_{74} & X_{75} & X_{76} & X_{77} \end{bmatrix} A= X11X21X31X41X51X61X71X12X22X32X42X52X62X72X13X23X33X43X53X63X73X14X24X34X44X54X64X74X15X25X35X45X55X65X75X16X26X36X46X56X66X76X17X27X37X47X57X67X77
我们还有一个3乘3的滤波器：
F=[W11W12W13W21W22W23W31W32W33] F = \begin{bmatrix} W_{11} & W_{12} & W_{13} \\ W_{21} & W_{22} & W_{23} \\ W_{31} & W_{32} & W_{33} \end{bmatrix} F= W11W21W31W12W22W32W13W23W33

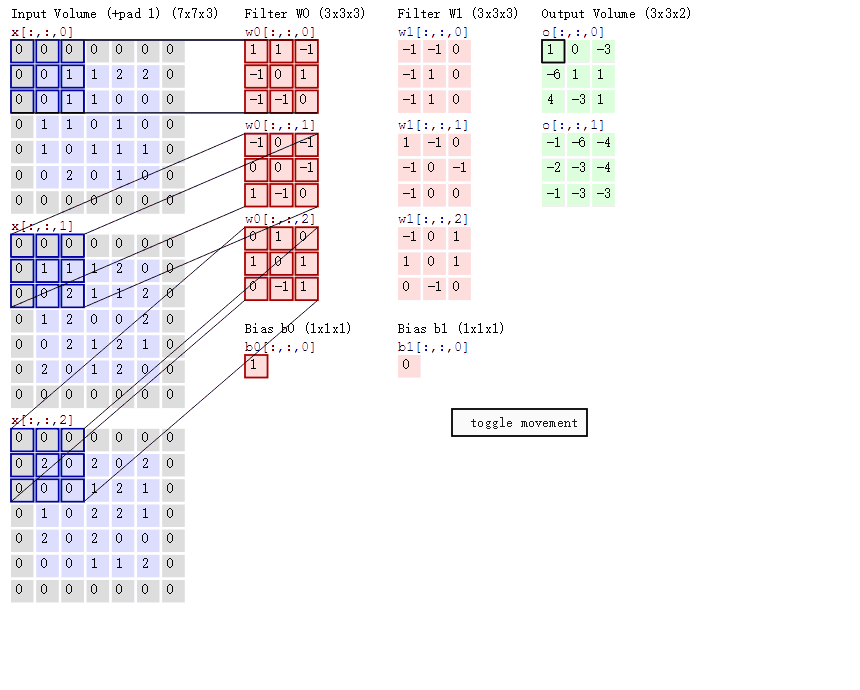

我们进行A∗BA \ast BA∗B运算，会长这样(这个图进行了图像填充，但我们这里就当它是7乘7的原始大小，下一篇文章我们会讲图像填充)：
滤波器就像是一个掩膜一样覆盖在图像上，遮盖到图像的哪里就对哪里进行卷积操作，逐个像素地移动。
假如滤波器现在在图像的左上角，覆盖：
X11X12X13X21X22X23X31X32X33\] \\begin{bmatrix} X_{11} \& X_{12} \& X_{13} \\\\ X_{21} \& X_{22} \& X_{23} \\\\ X_{31} \& X_{32} \& X_{33} \\\\ \\end{bmatrix} X11X21X31X12X22X32X13X23X33 那么进行的卷积运算(相乘再求和)就是： Y11=X11W11+X12W12+X13W13+X21W21+X22W22+X23W23+X31W31+X32W32+X33W33 Y_{11} = X_{11} W_{11} + X_{12} W_{12} + X_{13} W_{13} + X_{21} W_{21} + X_{22} W_{22} + X_{23} W_{23} + X_{31} W_{31} + X_{32} W_{32} + X_{33} W_{33} Y11=X11W11+X12W12+X13W13+X21W21+X22W22+X23W23+X31W31+X32W32+X33W33 如果我们对整个矩阵进行卷积计算就会得到一个小一点(从7乘7到5乘5)的矩阵： Y=\[Y11Y12Y13Y14Y15Y21Y22Y23Y24Y25Y31Y32Y33Y34Y35Y41Y42Y43Y44Y45Y51Y52Y53Y54Y55\] Y = \\begin{bmatrix} Y_{11} \& Y_{12} \& Y_{13} \& Y_{14} \& Y_{15} \\\\ Y_{21} \& Y_{22} \& Y_{23} \& Y_{24} \& Y_{25} \\\\ Y_{31} \& Y_{32} \& Y_{33} \& Y_{34} \& Y_{35} \\\\ Y_{41} \& Y_{42} \& Y_{43} \& Y_{44} \& Y_{45} \\\\ Y_{51} \& Y_{52} \& Y_{53} \& Y_{54} \& Y_{55} \\end{bmatrix} Y= Y11Y21Y31Y41Y51Y12Y22Y32Y42Y52Y13Y23Y33Y43Y53Y14Y24Y34Y44Y54Y15Y25Y35Y45Y55 ## 2.1.3. 寻找指定特征 那么如何寻找图中特定的轮廓呢？ ### 寻找竖向轮廓 假设我们有如下的一个图像像素矩阵，我们想要找它的竖向轮廓： A=\[202020000202020000202020000202020000202020000202020000\] A = \\begin{bmatrix} 20 \& 20 \& 20 \& 0 \& 0 \& 0 \\\\ 20 \& 20 \& 20 \& 0 \& 0 \& 0 \\\\ 20 \& 20 \& 20 \& 0 \& 0 \& 0 \\\\ 20 \& 20 \& 20 \& 0 \& 0 \& 0 \\\\ 20 \& 20 \& 20 \& 0 \& 0 \& 0 \\\\ 20 \& 20 \& 20 \& 0 \& 0 \& 0 \\end{bmatrix} A= 202020202020202020202020202020202020000000000000000000 我们可以修改过滤器矩阵的值： K=\[10−110−110−1\] K = \\begin{bmatrix} 1 \& 0 \& -1 \\\\ 1 \& 0 \& -1 \\\\ 1 \& 0 \& -1 \\end{bmatrix} K= 111000−1−1−1 这样的出来的卷积结果就是： \[060600060600060600060600\] \\begin{bmatrix} 0 \& 60 \& 60 \& 0 \\\\ 0 \& 60 \& 60 \& 0 \\\\ 0 \& 60 \& 60 \& 0 \\\\ 0 \& 60 \& 60 \& 0 \\end{bmatrix} 000060606060606060600000 包含竖向轮廓的区域灰度值就非常高，在图像上就会被高亮突出。 ### 寻找横向轮廓 那么寻找横向轮廓呢？ 假设我们有如下的一个图像像素矩阵： A=\[202020202020202020202020202020202020000000000000000000\] A = \\begin{bmatrix} 20 \& 20 \& 20 \& 20 \& 20 \& 20 \\\\ 20 \& 20 \& 20 \& 20 \& 20 \& 20 \\\\ 20 \& 20 \& 20 \& 20 \& 20 \& 20 \\\\ 0 \& 0 \& 0 \& 0 \& 0 \& 0 \\\\ 0 \& 0 \& 0 \& 0 \& 0 \& 0 \\\\ 0 \& 0 \& 0 \& 0 \& 0 \& 0 \\end{bmatrix} A= 202020000202020000202020000202020000202020000202020000 直接把过滤器矩阵顺时针转90度就行： K=\[111000−1−1−1\] K = \\begin{bmatrix} 1 \& 1 \& 1 \\\\ 0 \& 0 \& 0 \\\\ -1 \& -1 \& -1 \\end{bmatrix} K= 10−110−110−1 卷积出的结果是： \[000060606060606060600000\] \\begin{bmatrix} 0 \& 0 \& 0 \& 0 \\\\ 60 \& 60 \& 60 \& 60 \\\\ 60 \& 60 \& 60 \& 60 \\\\ 0 \& 0 \& 0 \& 0 \\end{bmatrix} 060600060600060600060600 ## 2.1.4. 卷积神经网络的核心 发现了吗？使用卷积找特征的核心在于确定过滤器的值。那我们该如何找到合适和过滤器值呢？这时候就需要结合神经网络了。 卷积神经网络的核心就是计算机根据样本图片，**自动寻找合适的轮廓过滤器**，对新图片进行轮廓匹配。 不仅如此，现实生活中很多图像都是RGB彩色图，我们可能会需要**多个过滤器**来寻找特征。RGB图像的卷积：对R\\G\\B三个通道分别求卷积再相加。 ## 2.1.5. 池化层实现维度缩减 池化(Pooling)指的是按照一个固定规则对图像矩阵进行处理，将其**转换为更低维度的矩阵**。 最常用的规则只有两个：*最大法* 和*平均法*。 *** ** * ** *** ### 最大法池化(Max-pooling) 最大化指的是在*指定大小的区域*（被称为池化尺寸）中选取最大的那个值作为代表这一整个区域的代表值。 比如说： \[10135298132215736\] \\begin{bmatrix} 10 \& 1 \& 3 \& 5 \\\\ 2 \& 9 \& 8 \& 1 \\\\ 3 \& 2 \& 2 \& 1 \\\\ 5 \& 7 \& 3 \& 6 \\end{bmatrix} 10235192738235116 我们以2乘2为池化尺寸，以(2,2)(2, 2)(2,2)为窗口滑动步长(英文中称为Stride)。 * (2,2)(2, 2)(2,2)指的是扫描完一个区域之后横向移动2个单位，换行时纵向移动2个单位 最后的结果就是： \[10876\] \\begin{bmatrix} 10 \& 8 \\\\ 7 \& 6 \\end{bmatrix} \[10786
最大法池化的好处在于能够保留核心的信息。
平均法池化(Avg-pooling)
还是一样的数据：
10135298132215736\] \\begin{bmatrix} 10 \& 1 \& 3 \& 5 \\\\ 2 \& 9 \& 8 \& 1 \\\\ 3 \& 2 \& 2 \& 1 \\\\ 5 \& 7 \& 3 \& 6 \\end{bmatrix} 10235192738235116 平均池化法会在池化区域里**算所有值的平均值**作为这个区域的代表值。 如果我们依然以2乘2为池化尺寸，以(2,2)(2, 2)(2,2)为窗口滑动步长，这样算出来的结果是： \[5.54.24.253\] \\begin{bmatrix} 5.5 \& 4.2 \\\\ 4.25 \& 3 \\end{bmatrix} \[5.54.254.23
大多数情况下使用最大法池化最好，因为能够保持特征信息。
2.1.6. 卷积神经网络(Convolutional Neural Network)
这篇文章的标题是卷积神经网络，我们到现在都还没有提及到这个名字，那什么是到底什么是卷积神经网络呢？
卷积神经网络(Convolutional Neural Network，简称CNN)就是把我们上面涉及的一系列操作连接到一起形成的模型：
- 卷积
- 池化
- MLP
我们来举个例走全流程，假如我有如下数据：
A=[2000000020000000200000000000000000000000000000000000] A = \begin{bmatrix} 20 & 0 & 0 & 0 & 0 & 0 & 0 \\ 20 & 0 & 0 & 0 & 0 & 0 & 0 \\ 20 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 \end{bmatrix} A= 2020200000000000000000000000000000000000000000000000
然后我想要提取竖向轮廓，就使用竖向轮廓过滤器：
K=[10−110−110−1] K = \begin{bmatrix} 1 & 0 & -1 \\ 1 & 0 & -1 \\ 1 & 0 & -1 \end{bmatrix} K= 111000−1−1−1
这样子卷积出来的值就是：
6000040000200000000\] \\begin{bmatrix} 60 \& 0 \& 0 \& 0 \\\\ 40 \& 0 \& 0 \& 0 \\\\ 20 \& 0 \& 0 \& 0 \\\\ 0 \& 0 \& 0 \& 0 \\end{bmatrix} 6040200000000000000 然后我们以2乘2为池化尺寸，以(2,2)(2, 2)(2,2)为窗口滑动步长进行**最大法**池化，得出的结果是： \[600200\] \\begin{bmatrix} 60 \& 0 \\\\ 20 \& 0 \\end{bmatrix} \[602000
最后把二维数组展开成一维数组，再根据实际需求建立MLP模型即可。可以看到最底层仍然需要MLP，知识多了数据预处理降维操作。
需要注意的是，在完成卷积处理进行池化之前，我们一般还会使用激活函数，通过激活函数可以：
- 使部分神经元为0，防止过拟合
- 助于模型的求解
我们一般选用ReLU函数作为激活函数。
2.1.7. ReLU(Rectified Linear Unit)函数
ReLU函数本身非常简单：

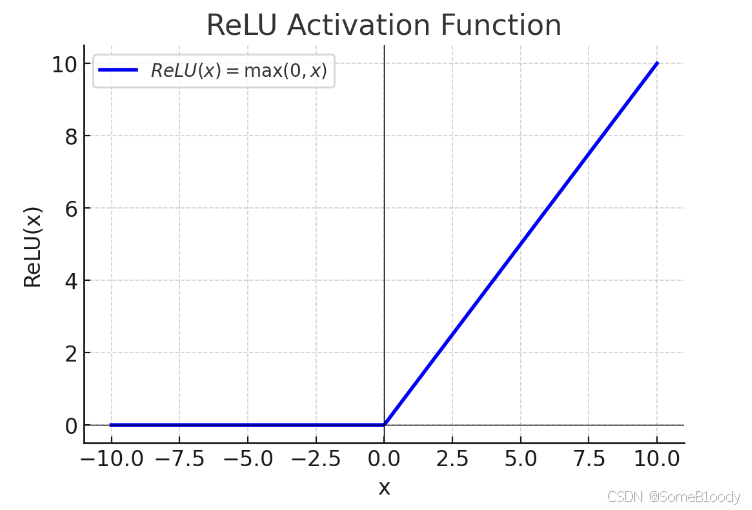

f(x)=max(x,0) f(x) = max(x, 0) f(x)=max(x,0)
数据小于等于0时就取0，大于0就保持原数据不变。这样的特性可以：
- 让卷积层输出变得更加稀疏（许多值变为 0），减少冗余信息，使得后续池化层只关注有意义的激活
- 抑制噪声，减少负值带来的干扰，使模型更稳定
其实说到这里ReLU函数能做的逻辑函数(Sigmoid)也能做，那为什么不使用Sigmoid呢？这是为了防止梯度消失：
• Sigmoid: 在x→+∞x \to +\inftyx→+∞或x→−∞x \to -\inftyx→−∞时，梯度接近000，容易出现梯度消失
• ReLU: 只要x>0x > 0x>0，梯度为111，保持梯度流动
2.1.8. 卷积神经网络的两大特点
- 参数共享（parameter sharing）：同一个特征过滤器可用于整张图片
- 稀疏连接（sparsity of connections）：生成的特征图片每个节点只与原图片中特定节点连接
