【3D硬核】四元数（Quaternions）与旋转矩阵（Rotation）——三维空间中的旋转

三维重建、图形学、SLAM、机器人运动控制中有一个基础而又硬核的知识点--旋转与平移。他们经常在一个系统内部交替使用，以发挥它们各自在不同计算阶段的优势。不同的表示方法在内存占用、插值平滑度、求导计算（优化）以及直观理解上有着截然不同的特性。另外这个概念与数学中的李群紧密结合，本文试图以大家看得懂的模式娓娓道来。

一、四元数

旋转矩阵（9参数）太冗余，容易产生舍入误差导致矩阵不再正交！欧拉角（3参数）虽然直观，却存在 万向节死锁（Gimbal Lock）的奇异性。四元数以 4 个参数的代价，完美平衡了计算效率、紧凑性与连续性，它是描述三维旋转最"优雅"的代数形式。

1.0 楔子------刚体旋转与欧拉旋转定理

1.0.1 刚体旋转

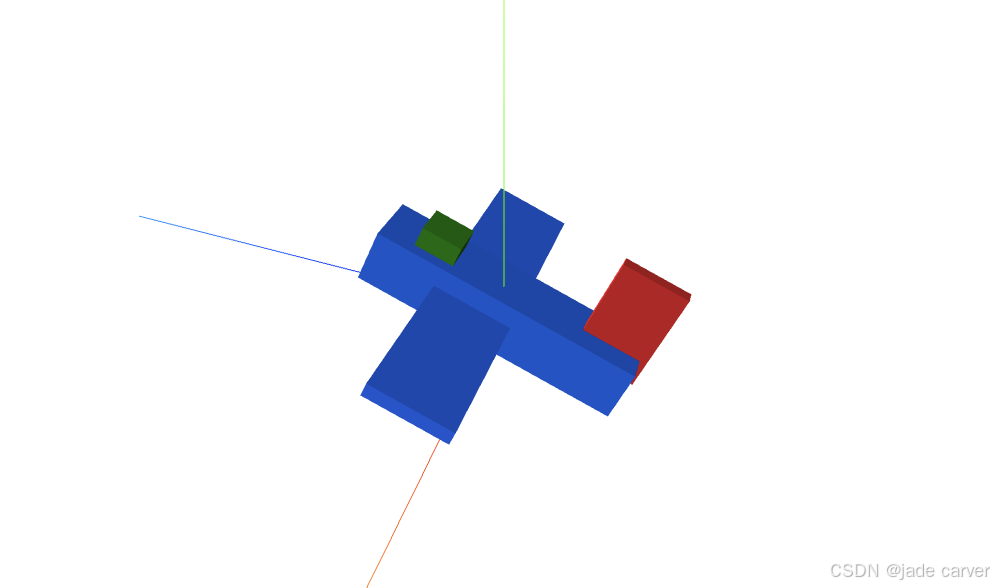

在 SLAM、机器人运动学和三维重建中，我们处理的对象通常是刚体（Rigid Body）------比如一台无人机、一个机器人的机械臂，或者三维扫描得到的一个石膏像。

刚体旋转 （Rigid Body Rotation）是指刚体在空间中绕某一点或某根轴做转动，且在转动过程中，刚体内部任意两点之间的距离保持不变。

核心几何特性：

保距性（Isometry）：物体不会变大，也不会变小，更不会发生扭曲。
保角性：物体内部的夹角保持不变。
手性保持：左手坐标系旋转后依然是左手坐标系，不会变成镜像。

在数学上，这意味着描述刚体旋转的算子（无论是旋转矩阵还是四元数），必须是一个特殊正交算子（Special Orthogonal Operator），其模长（或行列式）必须严格等于 1。

我们定义的旋转即绕某一个对象进行旋转，并且这里约定后续：在二维空间中，旋转是围绕一个二维点的旋转，实际上在二维平面 中，所有的运动都被限制在 xy 平面内。当你进行旋转时，平面内唯一不动的"锚点"就是圆心。

从二维升一维，在三维空间中，旋转是围绕一个旋转轴的旋转，二维空间围绕点旋转就是从三维空间中围绕一个轴旋转的俯视。

1.0.2 欧拉旋转定理

在 1775 年，莱昂哈德·欧拉（Leonhard Euler）提出了一个关于定义：

不管一个三维刚体经过了多么复杂的连续翻滚、旋转（只要不发生平移），它最终的姿态，都可以等效为绕着空间中某一根特定的轴，旋转了一个特定的角度。

后面我们还要提到。

1.1 开头------从坐标到算子

在二维平面中，一个复数也就是点 (x,y) z=x+iy 在复平面上既是一个点，也是一个从原点出发的向量。当我们想让这个点旋转 θ 时，最直观的想法是使用 2×2 旋转矩阵。然而，复数提供了一种更优雅的工具：单位复数算子 q=cosθ+isinθ。

根据欧拉公式，，r是模长，旋转后的新位置即为：

也即：

矩阵形式，把上式展开：

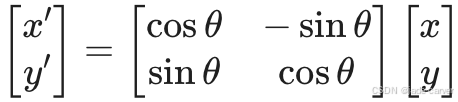

如果我们将实部和虚部重新写成向量形式，它完全等同于二维旋转矩阵的操作：

这也就是复数乘法的几何意义：模长相乘，幅角相加。

由于 q 是单位复数，其模长为 1，这意味着乘以 q 不会拉伸向量（保模性）。
乘法动作直接作用于相位角，将 θ 叠加到原有的相位上。

欧拉公式不仅是一个优美的等式，它实际上是将三角函数的加法定理 封装进了一个简单的指数符号中。它告诉我们：复数乘法在代数上的自洽性，刚好完美契合了欧拉平面上的几何旋转。

【思考🤔】 ：这种"一个乘法解决一个旋转"的算子化思想极其迷人。我们是否能直接迁移这个逻辑到三维空间？比如，给复数再加一个虚轴 j，构造一个三元数？数学家哈密顿曾为此苦恼了十年，直到他意识到三维旋转的本质比二维要复杂得多。

1.2 几何过渡------罗德里格斯公式的深度拆解

在三维空间中，旋转不再是绕着一个"点"，而是绕着一根"轴" u。在引入四元数之前，我们必须先从几何层面理解旋转到底发生了什么。

剧透介绍一下这个公式：

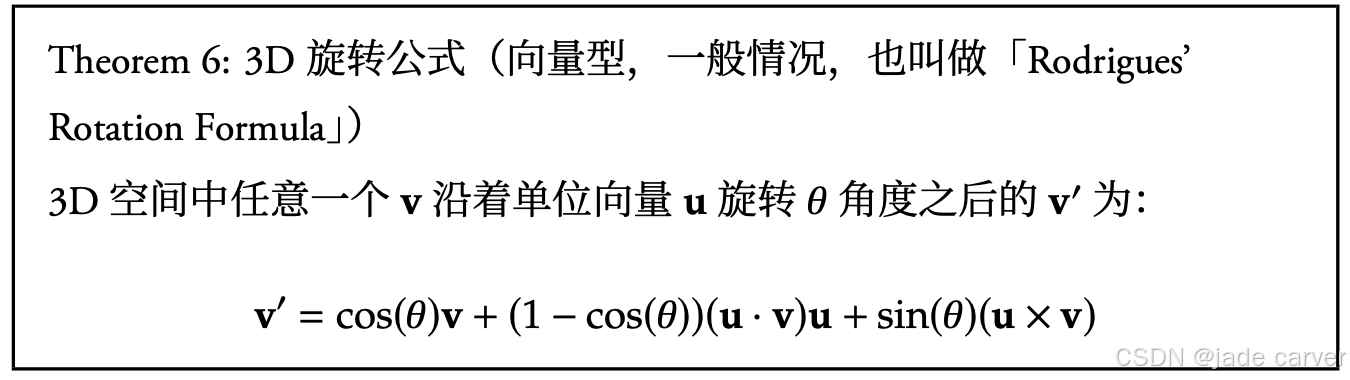

罗德里格斯公式描述了三维向量绕单位旋转轴旋转θ角后的结果。

其中，第一项是向量在旋转轴垂直方向的分量按角度旋转，第二项是向量在旋转轴方向的分量保持不变，第三项是向量与旋转轴的叉积产生的旋转分量，。

1.2.1 向量的正交分解

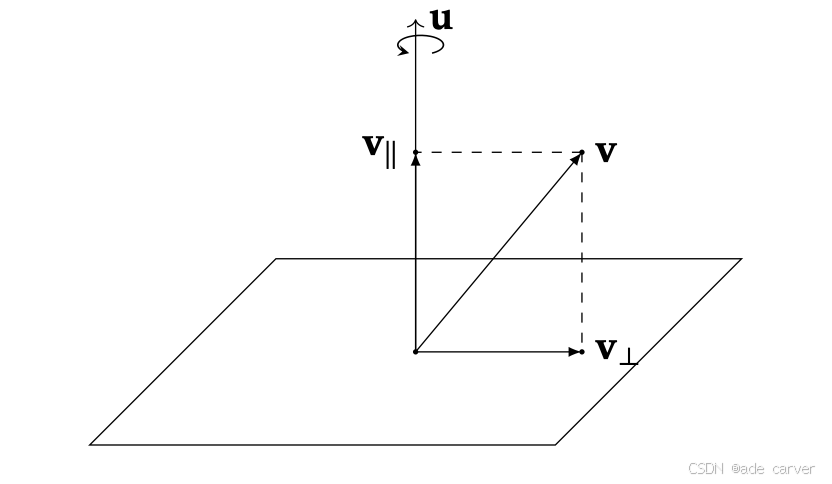

假设我们要绕单位轴 u 旋转向量 v。罗德里格斯公式的第一步是将 v 分解：

平行分量 v∥ ：它是 v 在 u 方向上的投影。在旋转中，它像轴心一样不动。

垂直分量 v⊥ ：它是 v 垂直于轴的部分。旋转的本质，就是这个分量在垂直平面内的二维运动。

1.2.2 构造旋转平面

为了描述 v⊥ 的旋转，我们需要在该平面内找到另一个基向量。通过叉积 w=u×v ，我们得到了一个与 **v⊥** 等长且垂直的向量。此时，旋转后的垂直分量可以表示为：

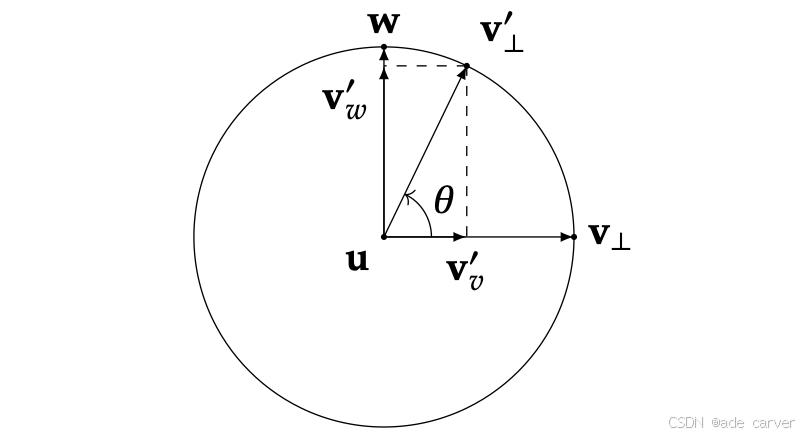

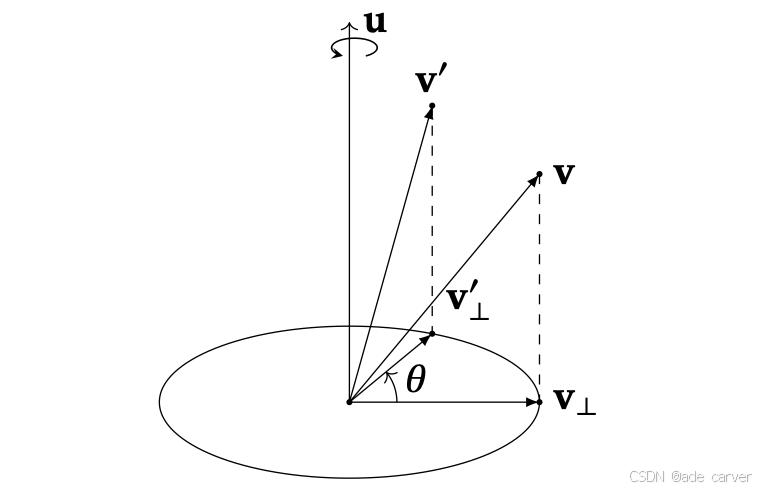

俯视图看刚才的旋转

最终，合成旋转后的向量：

罗德里格斯公式虽然直观，但它是一堆向量运算（点积、叉积、加法）的集合。它缺乏复数那种"一个乘法搞定一切"的代数简洁性。而四元数的出现，就是为了把这串复杂的几何投影封装进一个四维代数系统里。

1.3 代数跃迁------四元数的诞生与哈密顿规则

1843 年之前，哈密顿一直苦苦寻找一种"三维复数"（超复数），形式上他希望它是 a+bi+cj。他认为，既然二维旋转需要一个实部和一个虚轴（1 和 i），那么三维旋转理应需要一个实部和两个虚轴（1、i 和 j）。哈密顿意识到三维旋转无法在三维代数内封闭。

如果我们要定义三元数 q=a+bi+cj，那么计算两个三元数的乘法时，必然会产生一个项：i×j。

在二维复数中，i×i=−1，依然留在系统内。
在三维构想中，i×j 等于什么？如果它等于某个常数，或者回到 a,i,j 之中，会发现逻辑无法自洽。这样的构造没有意义！
i×j 必须指向一个全新的维度 。1843年，他跳出思维定式，引入了第四个维度。这个新维度既不是 i，也不是 j，而是垂直于它们的 k。

这里我们暂且先不讨论四元数的几何意义，后面会提到的！

1.3.1 定义与核心规则

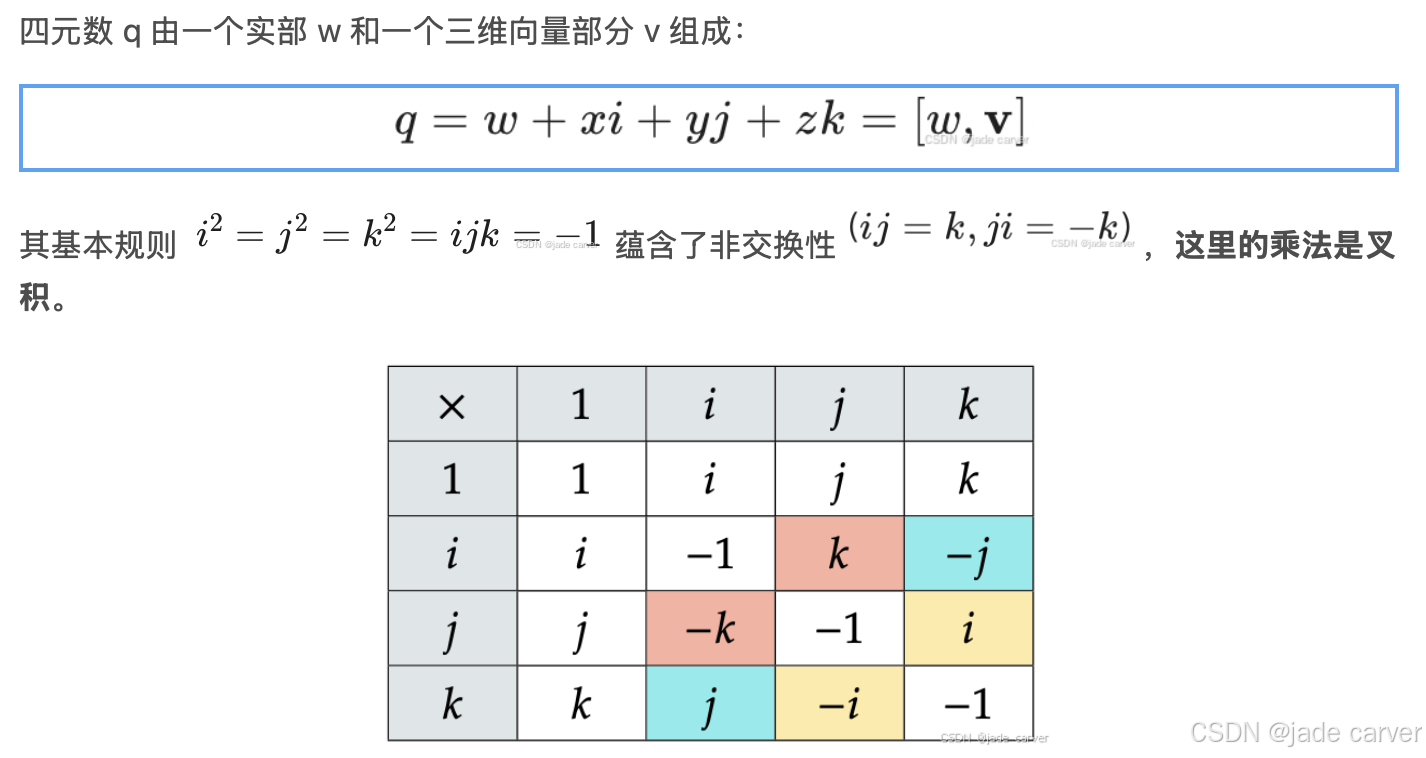

四元数 q 由一个实部 w 和一个三维向量部分 v 组成：

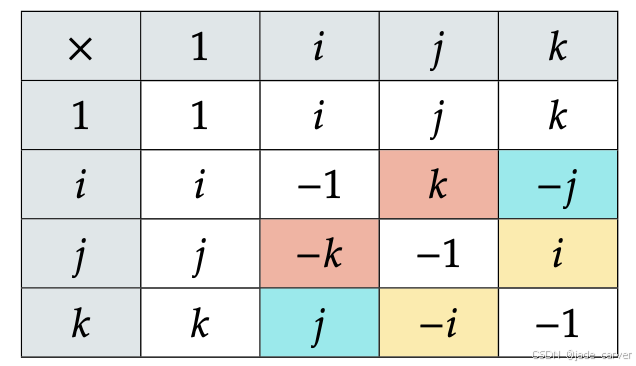

其基本规则蕴含了非交换性，这里的乘法是叉积。

1.3.2 乘法中隐藏的几何

设两个四元数分别为 q1=[w1,v1] 和 q2=[w2,v2]（其中 w 是实部，v 是虚部向量）。

当我们计算两个四元数乘积时，

我们先看实部，

这里的点积项 v1⋅v2 对应的是几何中的投影。在罗德里格斯公式中，我们需要处理平行分量（投影），而四元数通过实部自动结算了这些投影产生的重叠部分。

再看结果的虚部为：

注意那个叉积项！ 它正是罗德里格斯公式中 u×v 项的代数来源。在罗德里格斯公式中，u×v 的作用是在三维空间中临时构建一个垂直于轴的虚轴 。在四元数乘法里，i,j,k 三者的乘法规则（如 i×j=k）本质上就是单位向量的叉积 。当 v1 和 v2 相乘时，算子自动通过叉积项 v1×v2 找到了那个垂直于它们的"第三维度"。这说明四元数乘法天生就具备描述三维空间旋转关系的"几何直觉"。

1.3.3 对齐罗德里格斯公式

回头看看齐罗德里格斯公式

如果我们让 q 作为一个旋转算子，令 w=cosθ 且 ∣v∣=sinθ（暂且不考虑 θ/2），我们发现前面的：

项处理的是旋转中与原向量平行或共面 的线性组合。后面还会提到
项则直接接管了罗德里格斯公式中那个让向量跳出原始方向、进入垂直平面的动力。

四元数乘法里的叉积项不是数学家的随意发明，它正是为了捕获那个'绕轴旋转'时必须产生的垂直分量。哈密顿通过引入 k 这个维度，强行让原本在三维里'无法封闭'的叉积运算，变成了一个自给自足的代数闭环！

在罗德里格斯公式中，u×v 的作用是在三维空间中临时构建一个"虚轴"，好让向量在垂直平面内旋转。
而在四元数定义中，哈密顿规定 i×j=k,j×k=i...。当你计算两个虚部向量 v1 和 v2 的乘积时，四元数代数强制要求产生一个叉积项。

不妨这样说，四元数乘法本质上就是一套高度自动化的罗德里格斯公式计算器。

四元数乘法自带的叉积性质，完美承接了罗德里格斯公式中"跳出原始维度"的需求。它不是凑巧长得像，而是四元数代数在设计之初，就内嵌了三维空间旋转的几何手性（Right-hand rule）。

四元数乘法与这个公式的关系，下一节会详细推出！

有了这套代数系统，我们终于可以像操作复数一样操作三维旋转了。但这里有一个巨大的陷阱：如果我们直接左乘一个四元数，结果会产生一个"四维残留"，让我们的点跑出三维空间。请接着看下一节。

1.4核心奥义------三明治变换与"半角"之谜

这一节，我们会从公式计算来得出一个惊艳的巧合：三明治变换凑齐了齐罗德里格斯公式！！！

1.4.1 纯四元数

引入四元数以后，三维空间的点 p 被表示为实部为 0 的纯四元数 p=[0,v]（三维空间三个维度）。

如果我们定义旋转算子（这个说法类比前面二维复数的情况）（这里先用 α 代替角度 ，悬念留到最后），直接执行左乘根据四元数乘法公式（实部相乘减点积，标量乘向量加叉积），结果是：

化简：

看看这个实部，变成了 −sinα(u⋅v )。除非我们的原始向量 v 刚好垂直于旋转轴 u（此时点积为 0），否则这个实部绝不为零 。这意味着经过一次单边乘法，我们的三维空间点p"跑出了三维世界，被强行挤入了第四维度（实数轴）！ 它不再是一个纯向量了，这就叫维度的污染。

1.4.2 三明治结构的"洗涤"作用

为了解决维度污染，也就是把这个跑到四维空间的向量"拉回来"，我们需要一个反向操作。

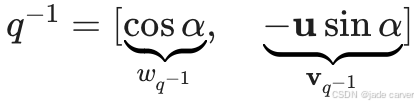

对于单位四元数，它的逆刚好等于它的共轭（即实部不变，虚部向量取反）：

1.实部

我们执行双边操作：

我们顺着刚才的继续算：

根据四元数乘法公式：

最终实部：

这是一个非常可观的结果，右乘产生的点积项刚好和左乘留下的实部完全抵消，这个乘积使得结果的实部恢复到了0！

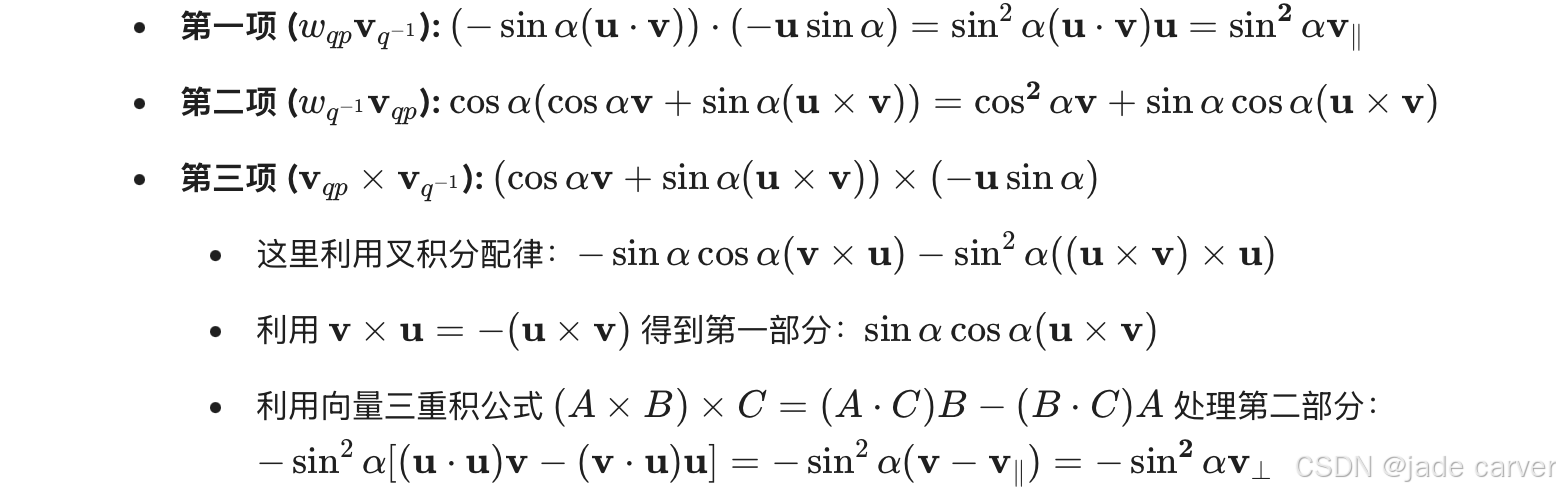

2.虚部

再看虚部，为了逻辑清晰，我们把 v 分解为 v∥ 和 **v⊥** 来观察：

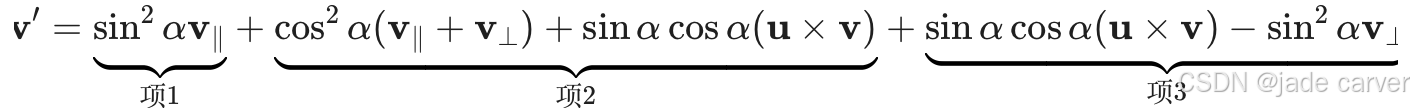

把所有虚部项加起来：

化简：

平行部分： (sin2α+cos2α)v∥ =v∥
垂直部分： (cos2α−sin2α)v⊥ =cos(2α)v⊥
叉积部分： (2sinαcosα)(u×v )=sin(2α)(u×v)

于是：=[0，]

3.合起来

我们计算出结果发现：

实部归零 ：证明了双边操作是三维空间纯洁性的'洗涤剂'，保证了三维向量p仍在三维空间内。
2α：在虚部化旋转效果发生了叠加。化简出了旋转的二倍角！这意味着，如果想让向量旋转 θ，给四元数的初值 α 必须减半。

这个角度叠加可以类比于二维复数旋转算子的情况，一个复数经过旋转算子，得到的值是模不变，角度叠加！

另外，这里的双边操作被称为三明治变换！

这个结果是非常惊艳的，注意看这个虚部，和前面的齐罗德里格斯公式比较：

我们发现，三明治变换的结果的虚部就是齐罗德里格斯公式！实际上， 罗德里格斯公式是四元数旋转的几何原型 ，而四元数乘法是罗德里格斯公式在四维空间里的高效封装实现。

"如果罗德里格斯公式是手动挡，你需要自己分解平行与垂直分量、自己计算叉积、自己组合各项；
那么四元数乘法就是自动挡 。你只需要把旋转轴和角度封装进 q，把坐标封装进 p，执行一次，四元数代数内部的'齿轮'（点积控制实部、叉积控制虚部）就会自动完成所有复杂的几何投影和旋转合并

4.奇妙的对称性，为什么是 θ/2？

因为 p 在公式中被左右各"操作"了一次，旋转角会叠加。为了得到总角度 θ，我们构造 q 时必须使用半角：

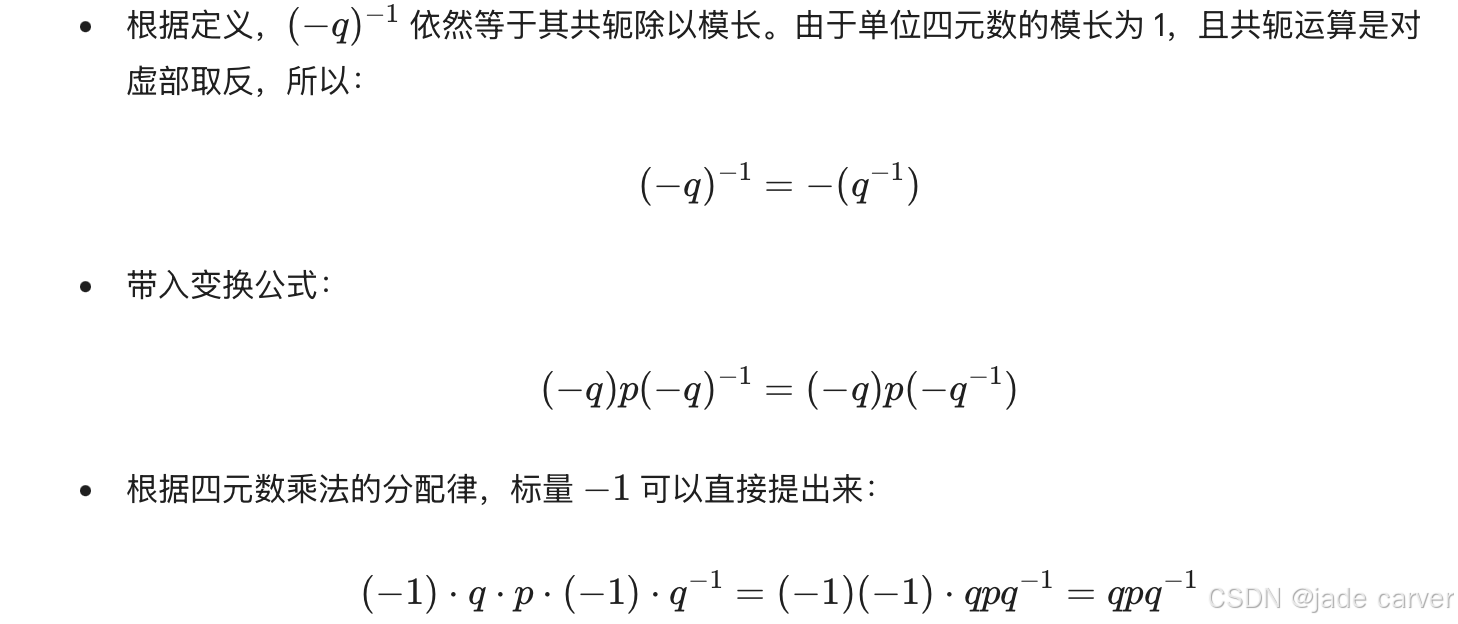

这不仅解决了代数封闭性，还引出了四元数的双倍覆盖（Double Cover）特性：q 和 −q 在三明治变换下对 p的作用是完全一样的：在三明治变换中，如果我们把 q 替换为 −q，

所以，从代数结果看，q 和 −q 对向量 p 产生的位移完全一致。但在四元数空间里，q 和 −q 却是两个截然不同的点（互为镜像）。

5.还有一个问题

到这里，我们做了：从二维复平面举例了围绕点的旋转算子，在三维空间中回顾了齐罗德里格斯公式 ，然后跟着哈密顿定义了四元数，并且发现这个定义导致了三明治变换的虚部=齐罗德里格斯公式，

为什么我们要对一个纯四元数来进行这样乌漆嘛黑费尽巴脑的操作？ 简单直接的回答是：因为"纯四元数"就是三维向量在四元数空间里的唯一合法化身。

只有当 p 是纯四元数时，这个变换才表现为"完美的刚体旋转"。如果你传入一个实部不为 0 的普通四元数 P=[w,v]，三明治变换的结果会变成：

实部 w 根本没有变！三明治变换就像一个"滤波器"，它会自动跳过实部，只对虚部（向量部分）进行旋转叠加。

既然实部在旋转中完全不参与演化，我们为了计算三维空间的点，自然就令起始实部为 0，这样结果的实部也是 0，省去了处理多余维度的麻烦。

这是代数意义上的，从直观上讲，三明治变换**** 得到的虚部，就是齐罗德里格斯公式的代数实现！当然这个实现是基于哈密顿构造的四元数！所以我们不用关心这个p的实部。

6. 例子

假设你要将向量绕单位轴旋转角度 θ。

由三明治变换公式 =[0，]，

第一步：构造旋转四元数 q（算子化）

这是将旋转意图包装成四元数。根据半角公式：

注意： 轴 u 必须是单位向量（模长为 1）。如果不是，请先进行归一化。

第二步：构造纯四元数 p（向量化）

将你要旋转的空间向量 v 包装成实部为 0 的形式，不需要再归一化：

p=[0,x,y,z]

第三步：执行"三明治"变换

计算旋转后的四元数 p′：

由于 q 是单位四元数，其逆 q−1 等于共轭，

旋转后的新位置 v′ 就藏在 p′ 的虚部（后三个分量）中：

1.5 它到底是什么样子？------直观意义

1. 4D 空间中的"单位矢量

如果说复数是"带有旋转性质的数字"，那么四元数 在几何上就是：三维空间中"旋转算子"的终极封装。

四元数 q=[w,x,i,j] 几何上存在于一个四维空间中的一个单位球面：

单位约束：所有的旋转四元数都落在四维空间的"单位超球壳"（3-Sphere）上。
几何直觉：你可以把四元数想象成一根从四维原点指向超球面上某个点的"指针"。
旋转的本质 ：这个指针在四维球面上的位置，唯一确定了三维空间中物体的一个姿态。

2."轴-角"描述的代数化身

四元数的四个分量并不是孤立的，它们是对旋转几何要素的重新编码：

实部 w=cos(θ/2)：代表了旋转的"量"。它决定了旋转在四维空间中向"实轴"偏移的程度。
虚部 v=sin(θ/2)u：代表了旋转的"质"。它的方向完全指向旋转轴 u，其长度则取决于旋转角度的大小。

3."坐标系变换"的传送门

这是工程中最核心的几何意义。

单边 qp：几何上相当于把向量 v 从我们的三维世界"踢"向了四维空间的一个中间状态。
双边 qpq−1 ：几何上是一场镜像对称操作。左乘 q 开启了旋转，右乘 q−1 像一面镜子一样，把所有偏离三维空间的"分量"全部反射回来，并在旋转平面内完成了角度的叠加。

1.6现代工程的利器------Slerp 插值

在 SLAM 相机轨迹优化或 3D 动画中，我们需要在两个姿态 q0 和 q1 之间平滑过渡。

1.6.1 线性插值（Lerp）的局限

直接对 4 个分量取平均再归一化（Nlerp），虽然简单，但会导致角速度不均匀（中间快，两头慢），在精密传感器融合中会导致畸变。

1.6.2 球面线性插值（Slerp）

由于单位四元数分布在一个四维超球面上，Slerp 沿着球面的大圆弧进行等弧长滑动。

这种方式保证了匀角速度旋转。

二、旋转矩阵

2.1 基本知识

旋转矩阵 (Rotation Matrix) 是三维视觉、计算机图形学和机器人学中最基础的数学工具之一。它在代数上是一个矩阵，但在几何上，它完美地描述了刚体在空间中的姿态变化，或者两个坐标系之间的相对朝向。

在数学上，三维空间中的旋转矩阵属于特殊正交群 SO(3) (Special Orthogonal Group)。

2.1. 1 核心数学性质

我们类比前面二维空间中的旋转，

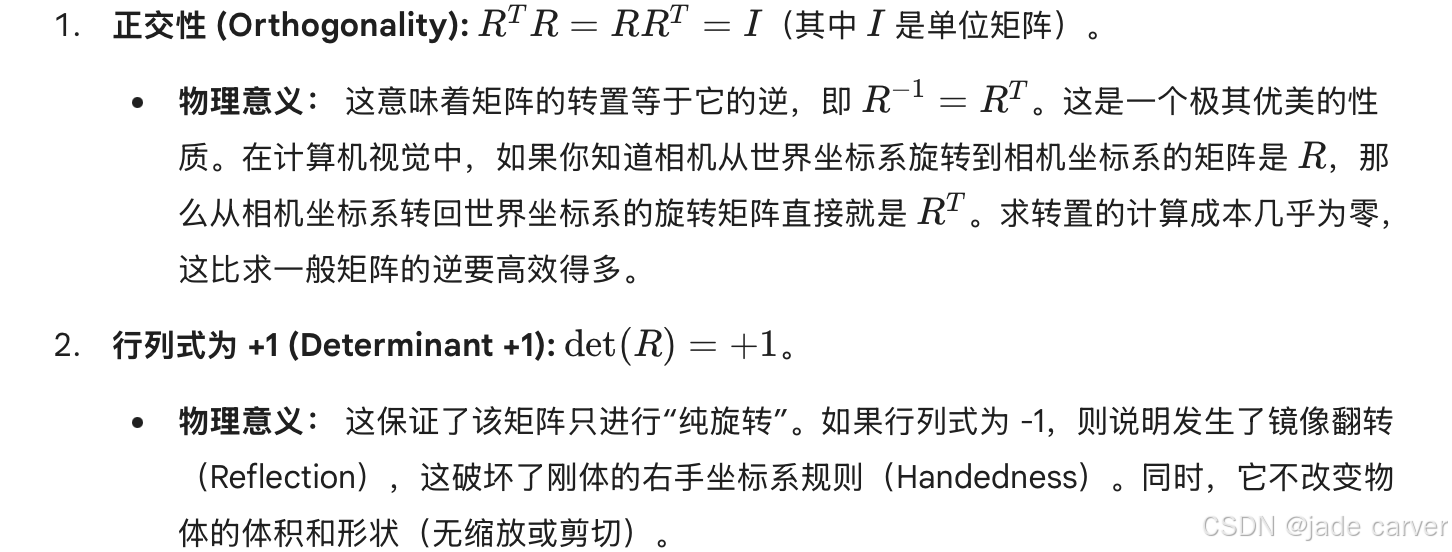

类似地，一个 3×3 的矩阵 R 要想成为一个旋转矩阵，必须严格满足以下两个条件：

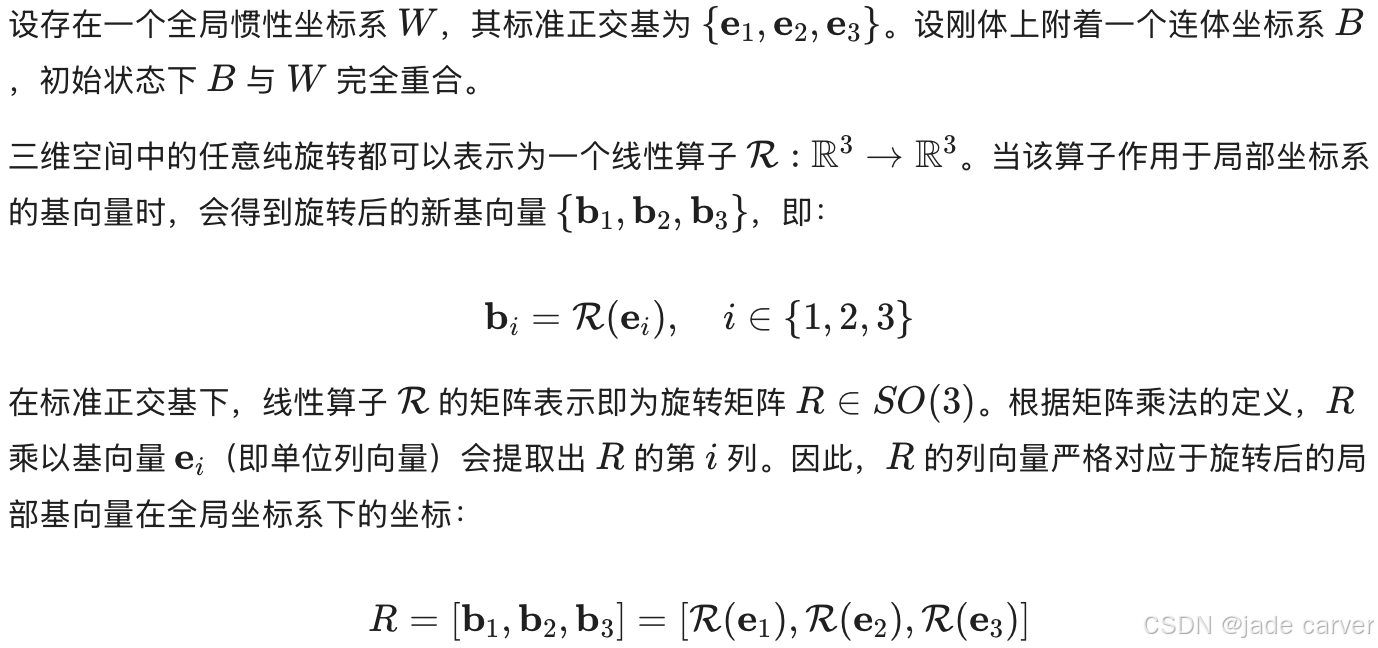

2.1.2. 几何直觉：旋转矩阵的列向量就是"新基底"

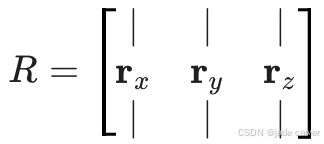

很多人觉得旋转矩阵是一堆枯燥的三角函数组合。但其实，理解旋转矩阵最直观的方式是把它看作三个列向量的组合：

当你用旋转矩阵 R 乘以一个坐标轴的单位向量（比如 X 轴 [1,0,0]T）时，得到的结果正是 rx。

旋转矩阵的第一列，就是旋转后的新 X 轴在原坐标系下的坐标；第二列是新 Y 轴的坐标；第三列是新 Z 轴的坐标。
这也解释了为什么它必须是正交矩阵：因为现实中刚体的 X、Y、Z 轴永远是互相垂直且长度为 1 的，所以 R 的三个列向量也必须是互相正交的单位向量。

2.2 再探欧拉旋转定理

欧拉旋转定理 (Euler's Rotation Theorem) 是刚体运动学和三维空间几何中一个非常核心且优雅的定理。简单来说，它证明了三维空间中任何两个共原点的参考系，都可以通过绕某一个固定轴的一次旋转来相互转换。

换句话说：不管一个三维刚体经过了多么复杂的连续翻滚、旋转（只要不发生平移），它最终的姿态，都可以等效为绕着空间中某一根特定的轴，旋转了一个特定的角度。

2.2. 1数学表述与几何直觉

在数学上，三维空间中的旋转通常由一个 3×3 的正交矩阵 R 来表示，且满足 det(R)=1（特殊正交群 SO(3)）。欧拉旋转定理的本质是指出：

对于任何旋转矩阵 R，必然存在一个非零向量 v，使得：

这意味着：

这个向量 v 在旋转操作下保持不变。
这个保持不变的方向，就是旋转轴。
既然 Rv =1⋅v ，说明旋转矩阵 R 必然有一个特征值为 λ=1，而旋转轴就是对应于这个特征值的特征向量。

2.2.2轴角、罗德里格斯与四元数

欧拉旋转定理直接奠定了三维旋转的轴角表示法 (Axis-Angle Representation) 的理论基础。既然任何旋转都可以用一个单位向量 u（旋转轴）和一个标量 θ（旋转角）来描述，我们就可以衍生出极为强大的数学工具：

罗德里格斯旋转公式 (Rodrigues' Rotation Formula): 欧拉定理告诉我们轴和角的存在，而罗德里格斯公式则提供了从三维向量 v 绕轴 u 旋转 θ 角度后的精确代数计算方法，并能直接推导出等效的旋转矩阵 R。它建立起了轴角和旋转矩阵之间的显式桥梁。

四元数 (Quaternions): 轴角表示法可以非常自然地转化为单位四元数 q=(cos2θ,usin2θ)。在处理大规模三维重建和视觉定位任务时（例如 Structure from Motion 中的全局 Bundle Adjustment，或 3D Gaussian Splatting 的位姿优化），直接对 3×3 的旋转矩阵进行梯度下降是非常困难的，因为很难保持矩阵的正交性。而四元数利用了欧拉定理的本质，不仅计算极其高效、避免了万向节死锁，还能提供平滑的连续梯度（通过球面线性插值 Slerp 等方式），这是现代 3D 视觉算法的基石。

2.4 到底是哪个？绕轴旋转还是新坐标系基底

答案：两者描述的是同一件事情的过程与结果，绕轴旋转是过程，新坐标系基底是结果，我们设原始三维空间坐标系也就是世界坐标系为w1，无论是坐标系中的一个刚体还是坐标系中某个点，绕某个轴旋转得到新的坐标位置，都相当于这个刚体和该点进入了新的坐标系w2，而w1转换到w2的矩阵，还是这个旋转矩阵！旋转矩阵的列向量构成了w2的基底。

我们还可以这样理解，刚体和坐标系原点就是绑定的，刚体围绕转轴旋转也就相当于坐标系在旋转！

2.4 旋转矩阵与四元数的转换

2.4.1 四元数到旋转矩阵(q→R)

由单位四元数构造旋转矩阵是一个纯代数多项式展开的过程，完全避免了三角函数的计算，因此在计算图（如 CUDA 并行渲染或神经网络前向传播）中执行效率极高。

设单位四元数为 q=[w,x,y,z]T。将其与欧拉旋转定理中的轴角参数化对齐：w=cos(2θ)，[x,y,z]T=usin(2θ)。通过将其代入罗德里格斯公式并利用半角公式化简，可以直接得到对应的 3×3 旋转矩阵 R：

在 3DGS 等基于可微渲染的大规模场景重建算法中，为了保证 3D 高斯的协方差矩阵始终半正定，通常将旋转状态定义为 4 个独立的可优化参数（四元数）。在每次前向传播渲染时，底层 CUDA 代码会强制对这 4 个参数进行 L2 归一化（使其成为单位四元数），随后直接套用上述公式生成旋转矩阵 R，进而完成后续的投影计算。这种参数化不仅计算极快，且天然保证了反向传播时梯度的连续性。

2.3.2 旋转矩阵到四元数(R→q)

从 3×3 矩阵反推四元数的过程，本质上是求解上述方程组的逆问题。由于 q 和 −q 代表三维空间中的同一个物理旋转（双重覆盖性质），因此反解结果会有符号上的多态性。

为了求解，我们首先观察矩阵的迹（Trace）：

由此可解得实部 w：

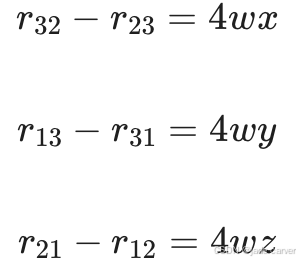

观察非对角线元素的差值，可以分离出 x,y,z：

在实际的程序实现（如 Eigen 库或 Ceres Solver 的底层实现）中，直接使用上述公式除以 4w 是极度危险的。当旋转角接近 180∘ 时，w→0（即 Tr(R)→−1），会导致严重的除零溢出。

因此，严谨的 R→q 算法必须引入分支逻辑（Pivoting），寻找模长最大的四元数分量作为分母来计算其他分量，具体在这里不做展开了，现在大多数第三方库都有对应方法。

2.5 colmap中的R与t

2.5.1 w2c与c2w

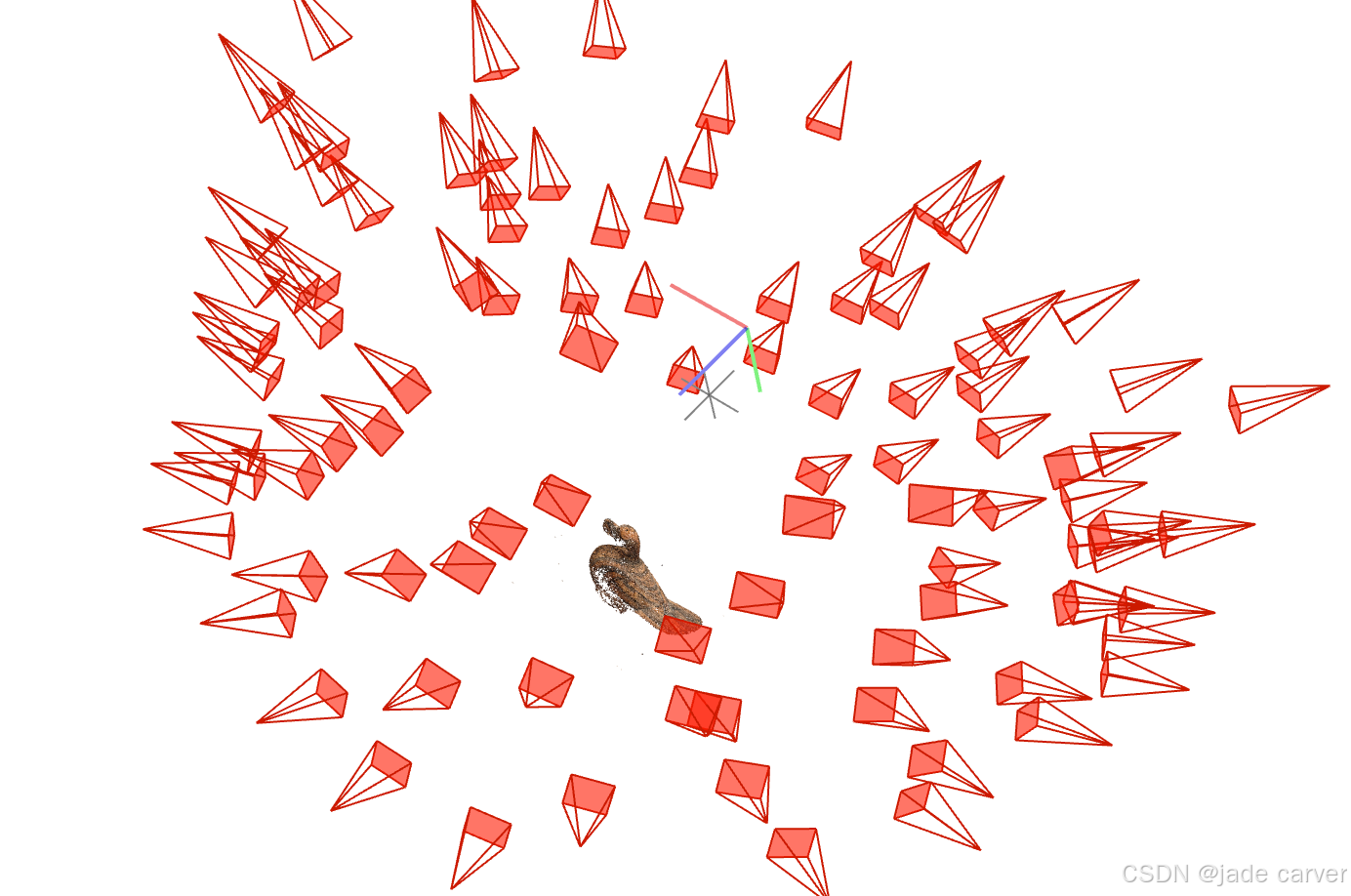

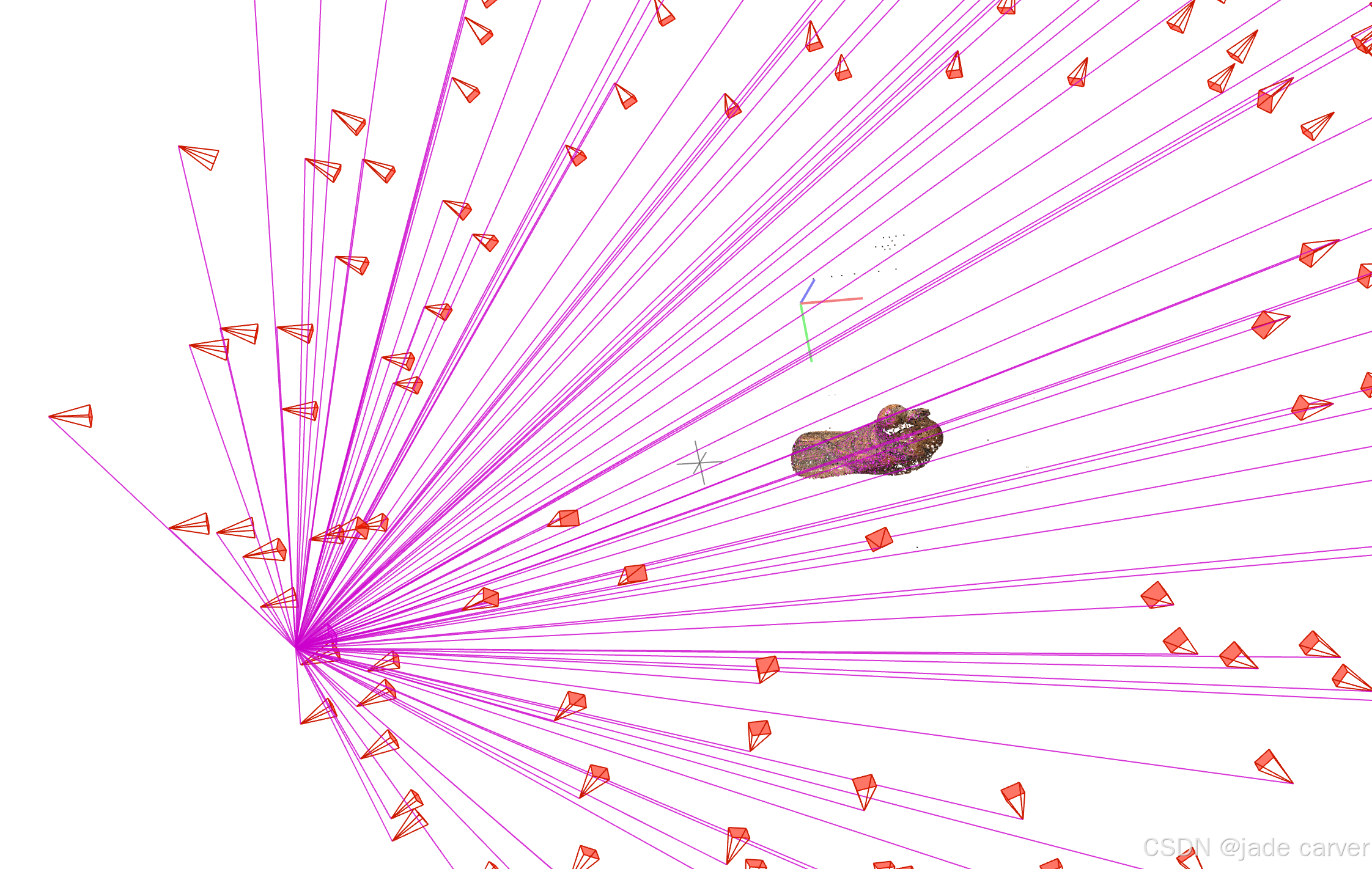

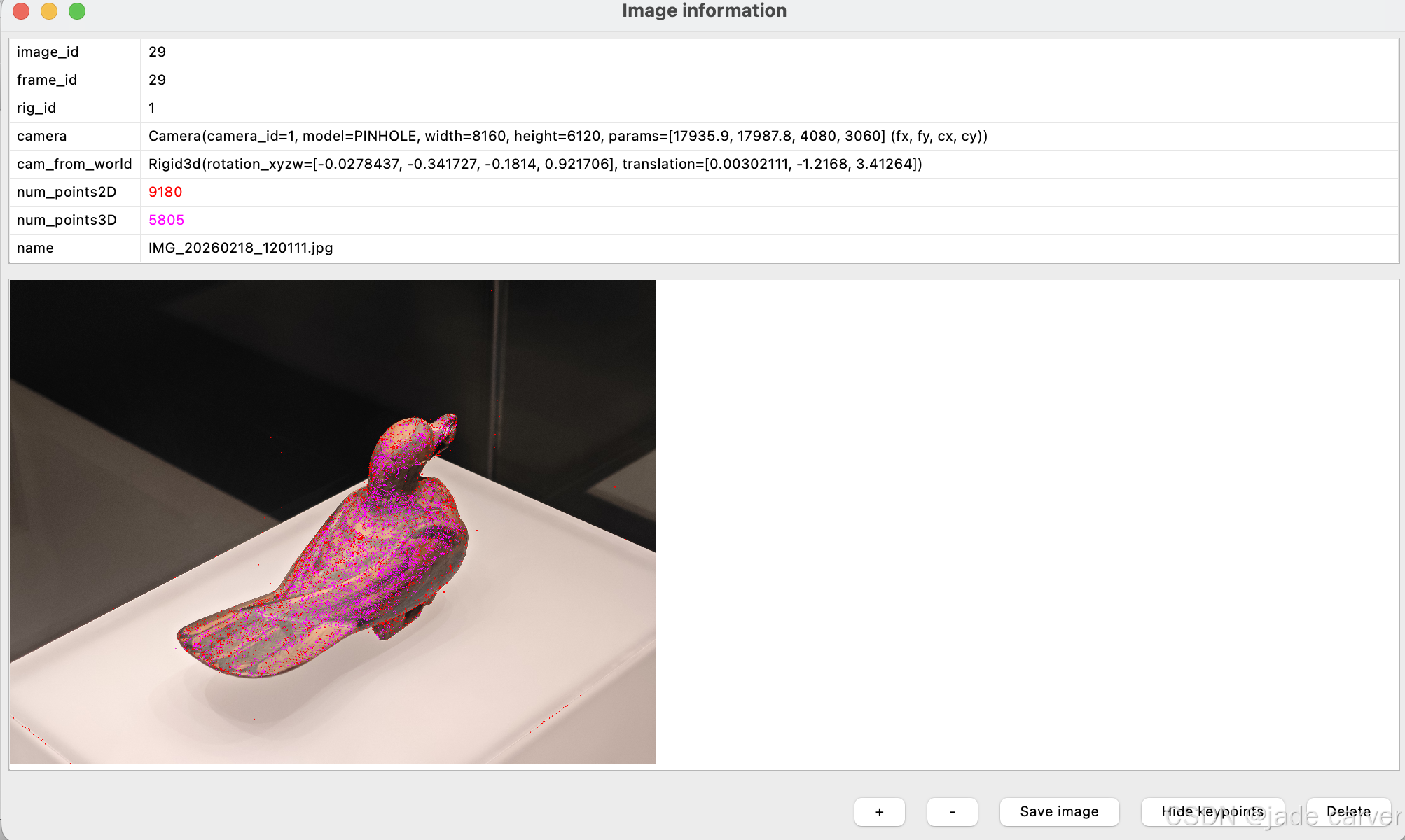

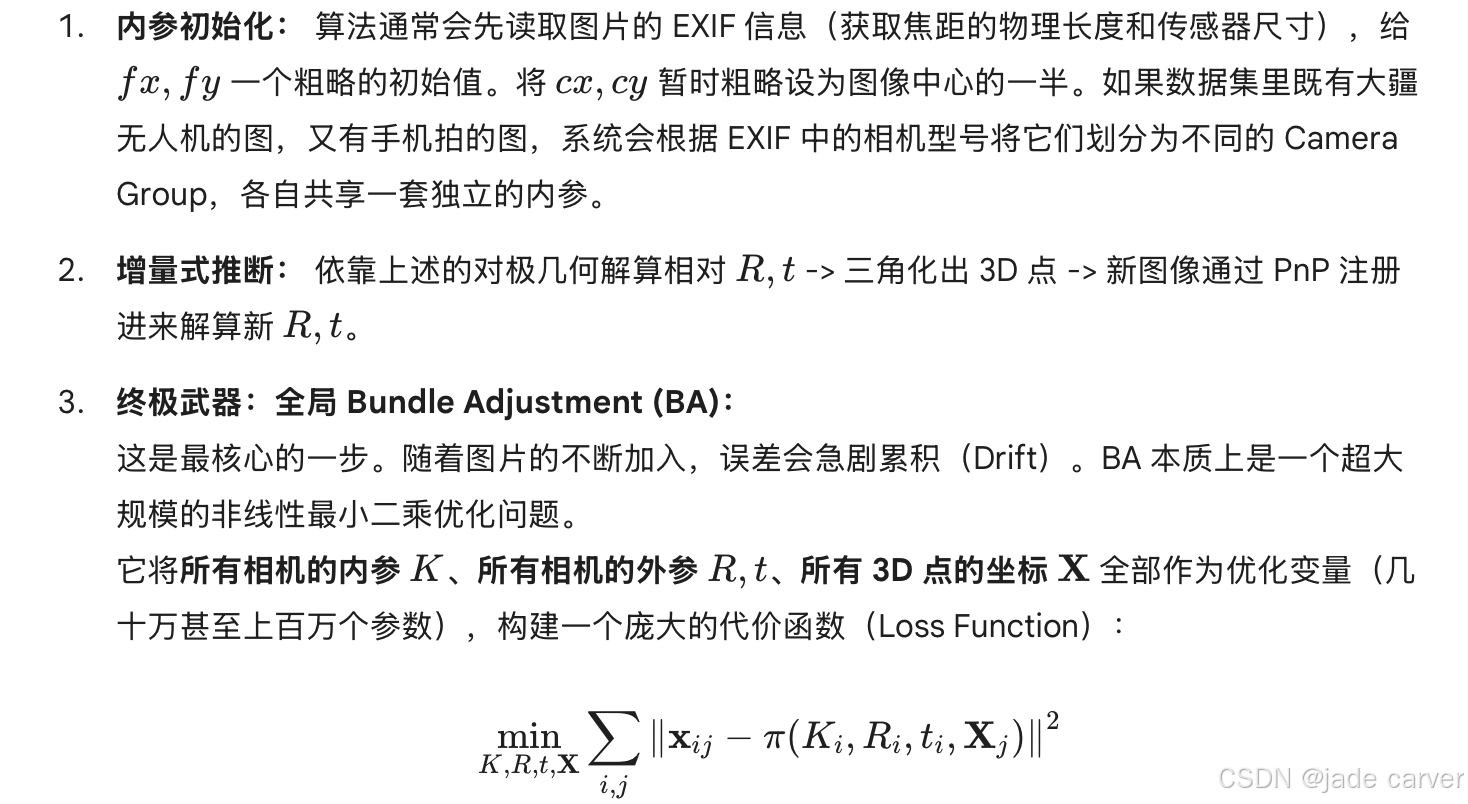

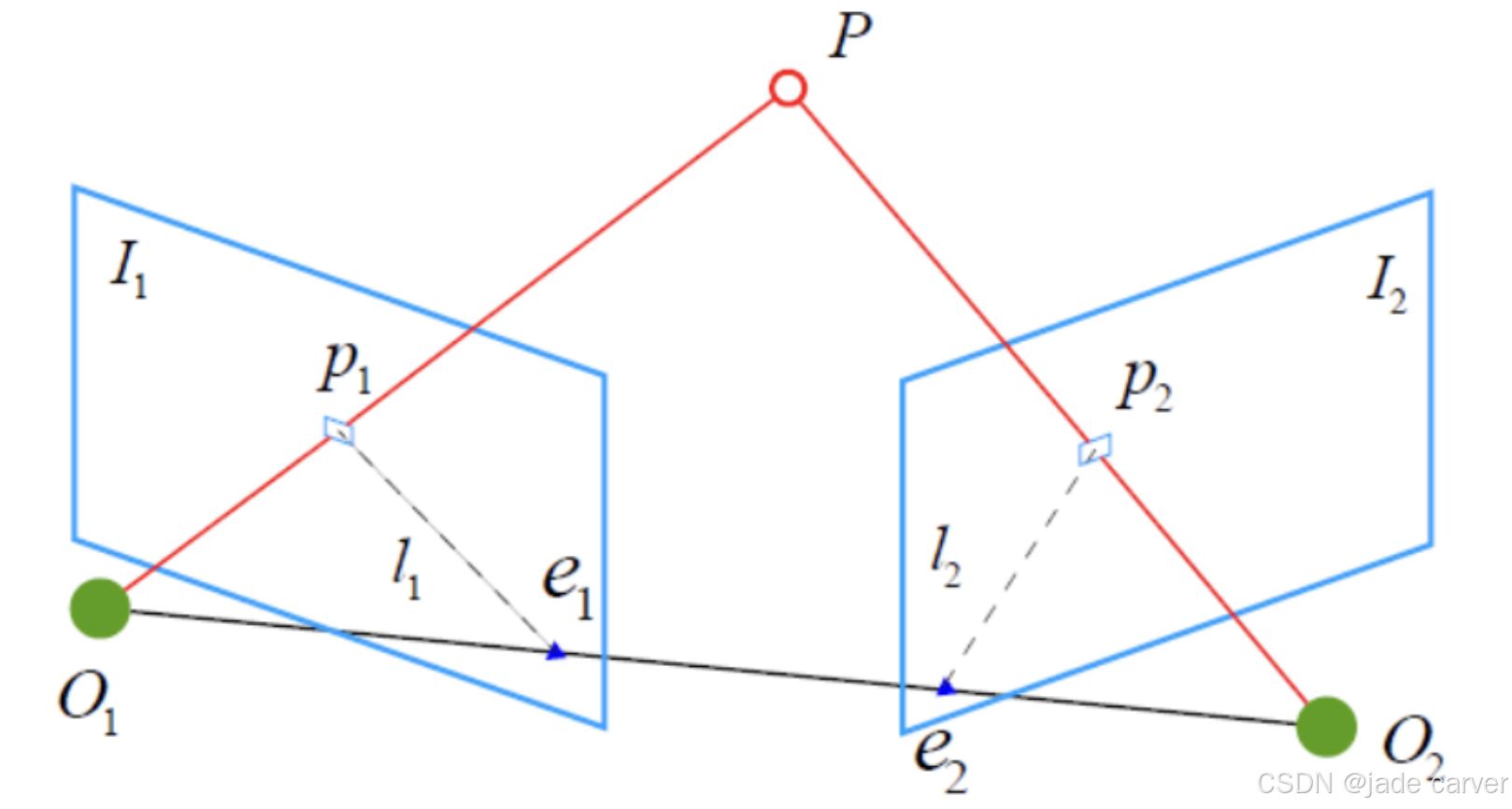

作为3DGS的研究者，我们不得不提一下SfM，他的目的是利用已有图像的特征，来估计相机位姿R与t以及据此进行三维重建。这里的旋转矩阵利用点就是坐标系的转换，比如，我们在colmap界面查看的时候，是从世界坐标系来看的，所以相机姿态R是一个world to camera（w2c）矩阵，也就是任意点被w2c左乘都会把这个点变换到相机坐标系下，

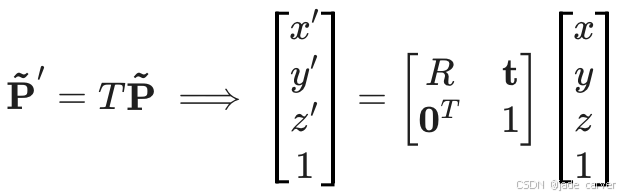

X_cam = * X_world +

反之，为c2w矩阵，也就是相机坐标系下任意点，被c2w左乘，都会变到世界坐标系下：

X_world = * X_cam +
