org.openpnp.vision.pipeline.stages.DrawImageCenter

功能

在图像的正中心绘制一个十字标记（两条垂直相交的线段），用于视觉调试或标定参考.

参数

参数名	类型	默认值	说明
showImageCenter	boolean	true	是否在图像中心显示十字标记。设为 false 则不绘制任何内容。
color	java.awt.Color	null（默认红色）	中心标记的颜色。若为 null，则使用 FluentCv.indexedColor(0) 所对应的颜色（通常为红色）。
thickness	int	2	绘制十字标记的线条粗细，单位为像素。
size	int	40	十字标记的总长度（水平线和垂直线各自的长度），单位为像素。

例子

生成测试图片

import cv2
import numpy as np

# 创建一张 640x480 的灰色背景图片
img = np.full((480, 640, 3), (128, 128, 128), dtype=np.uint8)

# 在图片的偏左上方绘制测试图形（避免与图像中心重合）
cv2.rectangle(img, (100, 80), (340, 260), (255, 0, 0), -1)   # 蓝色填充矩形，中心约 (220, 170)
cv2.circle(img, (200, 150), 60, (0, 255, 0), 3)              # 绿色空心圆，中心 (200, 150)

# 保存图片
cv2.imwrite("test_image.png", img)
print("测试图片已保存为 test_image.png（图形已偏移）")

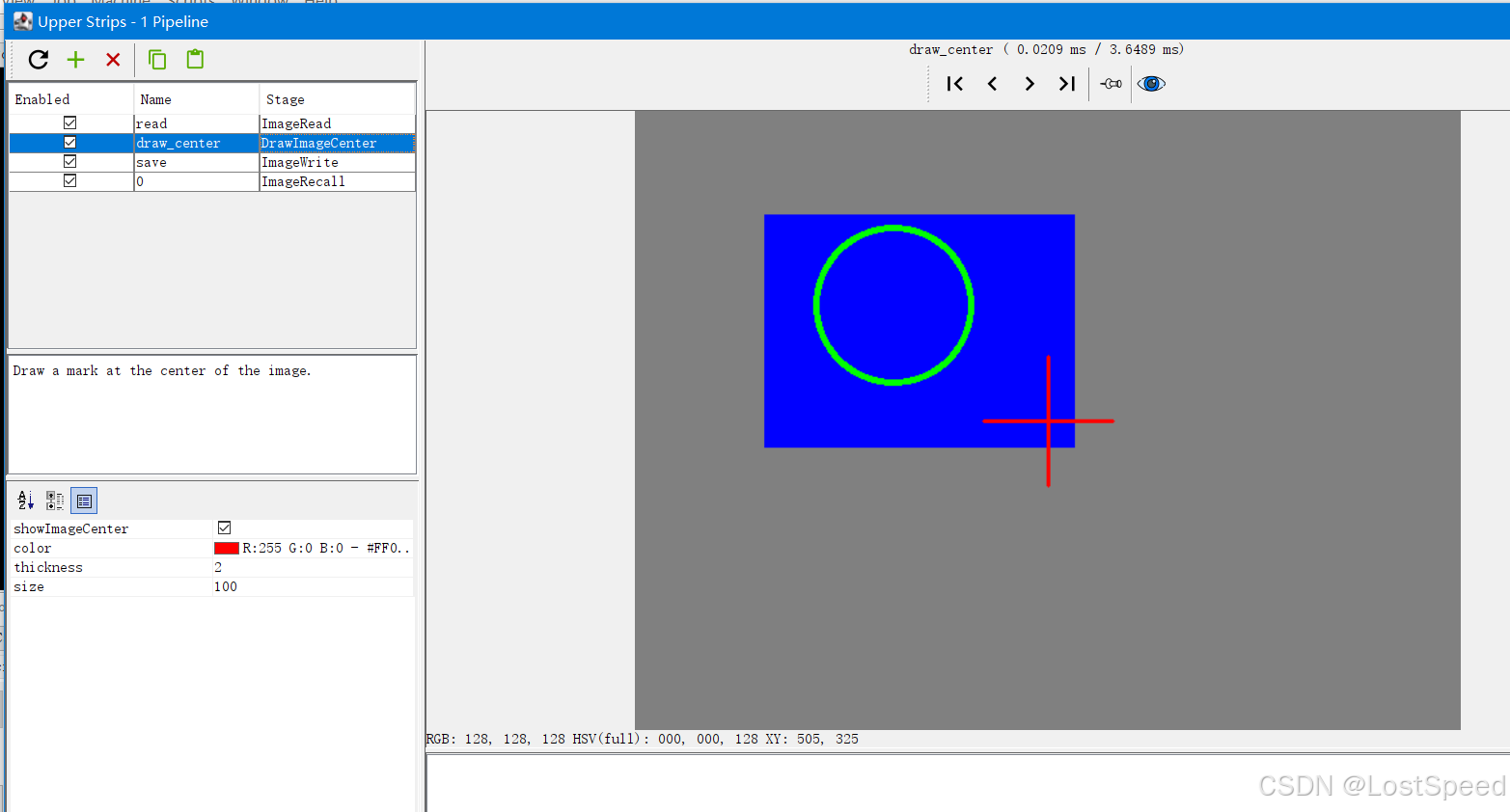

效果
