大致功能介绍:
-
用web或客户端嵌入地图页面
-
能够通过时间和车辆查看轨迹，为了不影响界面效果和提高查询效率，可以控制车辆数量和查询时间范围
-
轨迹可以设定是否进行路网校正
-
选择某个时间点，可以显示这个时间点所有车辆或指定范围车辆的位置，界面上会出现符合条件的所有车辆的位置
5 可以点击某辆车查看信息，并且可以联动显示出该车辆从设定时刻开始的动画轨迹，车辆轨迹可以随时车辆图标的移动动态增长
-
可以通过某个时间范围，定位某辆车或某几辆车的位置，并且动画显示这段时间的轨迹，可以用不同颜色区分
-
静态热力图：显示某个时间段内累计的热力图，热力图数据可以来自车辆位置（从分钟数据读取）和上车点（从od数据读取）
-
热力图可以选择是否进行聚类的方案，并提供聚类参数选择
-
动态热力图，可以设定几个方式，按分钟变化的动态热力图，15分钟，30分钟，60分钟，同样动态热力图也可以copy静态热力图的几个数据方案
-
可以统计载客出租车的数量，和载客率的全天变化。横坐标是时间轴。可以按15分钟，30分钟，60分钟间隔来统计，注意是所有车辆
-

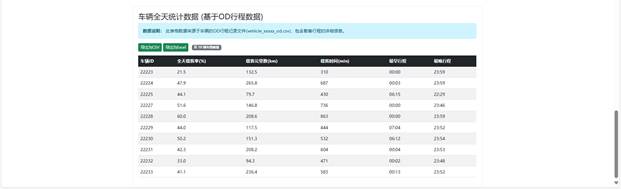

可以显示所有车辆或指定车辆的全天载客率，全天公里数，全天载客公里数，全天空载公里数表格，并可以导出为csv或excel文件
-
路程分析：规定以小于四干米为短途，四干米至八干米为中途，大于八干米为长途，查看每天三种距离运输的占比
-
道路速度：利用中短途的订单数据中的预估距离与起止时间，计算订单的平均速度
-
基于轨迹绘制彩色动态线段，按速度热力颜色变化指示道路拥堵情况，类似百度、高德导航的实时道路颜色。可以按时间间隔动态的显示轨迹的颜色变化。路网路径映射可以采用HMM和最短路径法。
-
ETA（预计到达时间）, 预测出租车从起点到终点的预计到达时间，使用机器学习来预测，可以地图选点并显示结果和轨迹
出租车轨迹分析系统功能解析：
Flask是一个使用 Python 编写的轻量级 Web 应用框架。其 WSGI 工具箱采用 Werkzeug ，模板引擎则使用 Jinja2 。
这个系统是一个基于Flask的出租车轨迹分析平台，集成了多种数据可视化和分析功能。逻辑思维和算法功能点两个方面解析每个模块：

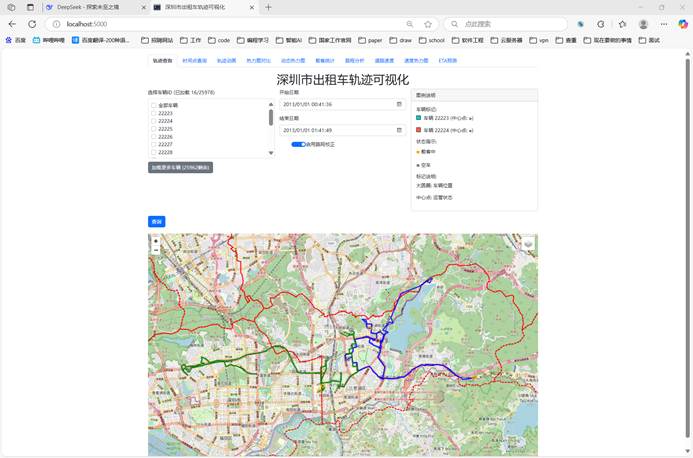

1. 轨迹查询
逻辑思维：
基于时间范围和车辆ID筛选数据
提供原始轨迹和优化轨迹的对比展示
支持路网校正功能
算法功能点：
**轨迹校正算法：**将GPS点匹配到最近的路网节点(correct_to_road函数)
**轨迹平滑算法：**使用样条插值(splprep和splev)平滑轨迹
**路网分析：**利用NetworkX处理路网数据，计算路径长度和时间成本
2. 时间点查询
逻辑思维：
查询特定时间点(±时间范围)的车辆位置
突出显示车辆状态(载客/空车)和速度信息
算法功能点：
最近邻搜索：找到最接近查询时间点的轨迹点
时间差计算：精确计算车辆位置与查询时间的时间差
3. 轨迹动画
逻辑思维：
按时间序列展示车辆移动轨迹
可调整动画播放速度
不同车辆使用不同颜色区分
算法功能点：
时间序列处理：按时间顺序组织轨迹点
前端动画渲染：通过HTML/JavaScript实现轨迹动画效果

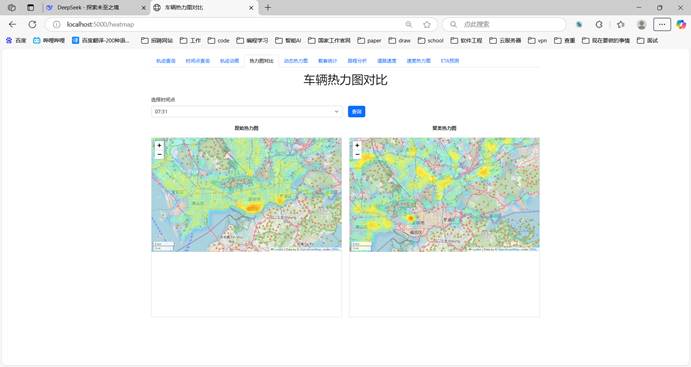

4. 热力图对比
逻辑思维：
对比原始热力图和聚类后的热力图
按时间片展示热点变化
算法功能点：
DBSCAN聚类：对轨迹点进行空间聚类(cluster_points函数)
热力图生成：使用Folium的HeatMap插件
数据聚合：按时间窗口聚合轨迹点
5. 动态热力图
逻辑思维：
展示随时间变化的热力分布
可选择原始数据或聚类数据模式
可调整时间间隔
算法功能点：
时间序列分组：按用户选择的时间间隔分组数据
HeatMapWithTime：使用Folium的时间热力图插件
实时数据处理：动态加载和处理OD数据
6. 载客统计
逻辑思维：
统计不同时间段的载客率
分析车辆运营效率
按日/小时粒度展示数据
算法功能点：
时间窗口分析：按固定时间间隔统计载客状态
载客率计算：载客时间占总运营时间的比例
数据透视：使用Pandas进行数据聚合和统计
7. 路程分析
逻辑思维：
将行程按距离分类(短途/中途/长途)
分析不同距离行程的分布比例
基于GPS点计算行程距离
算法功能点：
Haversine公式：计算两点间球面距离
行程分割：根据状态变化分割连续轨迹
分类统计：按距离阈值分类并统计比例
8. 道路速度
逻辑思维：
分析不同道路类型的平均速度
区分短途和中途行程的速度特征
提供统计指标(均值、中位数等)
算法功能点：
速度计算：基于距离和时间差计算瞬时速度
道路类型匹配：关联轨迹点与路网属性
描述性统计：计算各种统计指标
9. 速度热力图
逻辑思维：
用颜色编码展示路段平均速度
线宽反映车流量
支持路网校正
算法功能点：
速度映射算法：将速度值映射到颜色梯度(speed_to_color函数)
路段聚合：合并相近轨迹段并计算平均速度
可视化编码：用颜色和线宽双重编码数据
10. ETA 预测
逻辑思维：
基于路网的最短路径计算
考虑车辆类型和道路类型的影响
提供时间预估和置信区间
算法功能点：
最短路径算法：Dijkstra算法(通过NetworkX实现)
随机森林回归：用于ETA时间预测(RandomForestRegressor)，2.使用随机森林回归模型，特征包括: 距离、时间、车辆类型、节点度数等
路网分析：考虑道路类型和拓扑结构
最近节点查找：将用户输入的坐标映射到路网中最近的节点
最短路径计算：使用Dijkstra算法计算起点到终点的最短时间路径
使用了高德地图的api统计
一、项目概况
本次实训项目为"基于B/S结构Flask+Folium技术的出租车轨迹可视化分析系统"，旨在通过对深圳市出租车GPS数据的处理与分析，构建一个功能完善的轨迹分析平台。
系统基于Flask框架开发，集成了数据清洗、轨迹分析、热力图可视化、载客统计、速度分析及ETA预测等核心功能，为城市交通管理和出租车运营分析提供数据支持。
项目通过对出租车轨迹数据的处理与分析，挖掘城市交通模式、载客规律及道路速度分布等信息，为城市交通规划与管理提供数据支持。团队完成从数据清洗、算法设计到系统实现的全流程开发任务，最终交付具备完整功能的 Web 应用系统。
二、项目设计与实施
1 、项目需求分析
需求合理性： 出租车轨迹数据包含丰富的城市交通信息，通过分析可获取载客模式、道路拥堵情况等，对交通优化具有实际意义。
数据可行性： 项目使用深圳市真实出租车GPS数据（4692万条原始记录），包含位置、时间、速度等字段，数据量充足且格式规范，可支撑各项分析需求。
技术可行性： 采用 Python 的 Flask 框架、Pandas 数据处理库、Folium 地图可视化库，机器学习模型选用随机森林算法等，技术成熟且社区支持完善，能高效实现所需功能。
安全合规 ：数据处理过程中不涉及用户隐私信息，仅使用匿名化的车辆轨迹数据，符合数据安全要求。
细节关键点： 轨迹校正需精准匹配路网节点，热力图聚类需合理设置 DBSCAN 参数，ETA 预测需综合考虑道路类型与车辆类型。
2 、项目分析与设计
(1) 系统架构设计
前端：HTML+CSS+JavaScript，使用Folium地图可视化
后端：Flask框架处理业务逻辑
数据处理：Pandas进行数据清洗和分析
算法模块：轨迹校正与平滑、DBSCAN聚类、随机森林回归、Dijkstra最短路径算法
(2) 功能模块设计：
1. 轨迹查询
逻辑思维：基于时间范围和车辆ID筛选数据，提供原始轨迹和优化轨迹的对比展示，支持路网校正功能
算法功能点：
轨迹校正算法：将GPS点匹配到最近的路网节点(correct_to_road函数)
轨迹平滑算法：使用样条插值(splprep和splev)平滑轨迹
路网分析：利用NetworkX处理路网数据，计算路径长度和时间成本

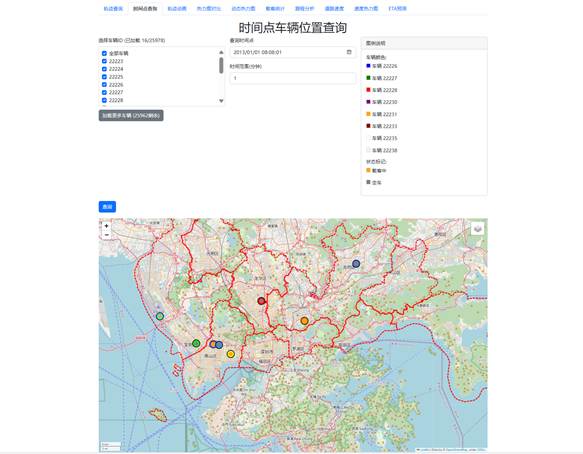

2. 时间点查询
逻辑思维：查询特定时间点(±时间范围)的车辆位置，突出显示车辆状态(载客/空车)和速度信息
算法功能点：
最近邻搜索：找到最接近查询时间点的轨迹点
时间差计算：精确计算车辆位置与查询时间的时间差

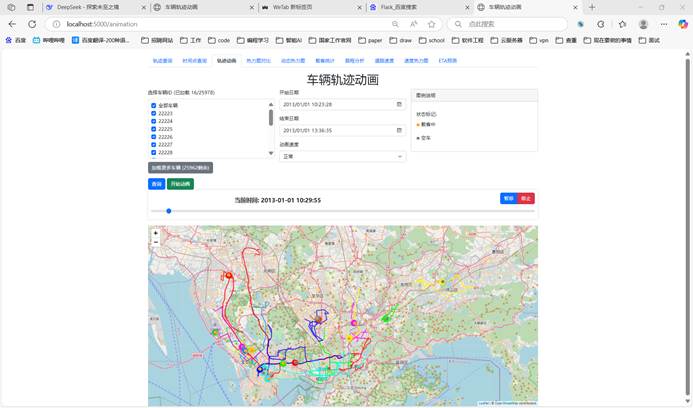

3. 轨迹动画
逻辑思维：按时间序列展示车辆移动轨迹，可调整动画播放速度，不同车辆使用不同颜色区分
算法功能点：
时间序列处理：按时间顺序组织轨迹点
前端动画渲染：通过HTML/JavaScript实现轨迹动画效果

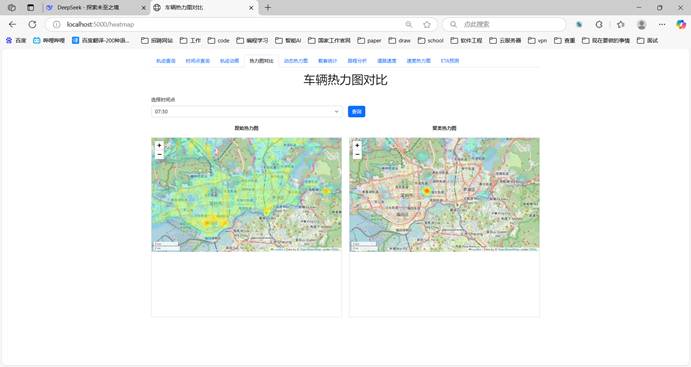

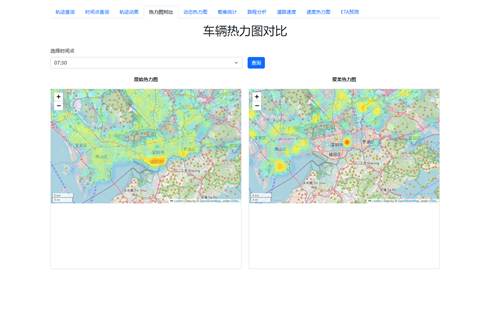

4. 热力图对比
逻辑思维：对比原始热力图和聚类后的热力图，按时间片展示热点变化
算法功能点：
DBSCAN聚类：对轨迹点进行空间聚类(cluster_points函数)
热力图生成：使用Folium的HeatMap插件
数据聚合：按时间窗口聚合轨迹点

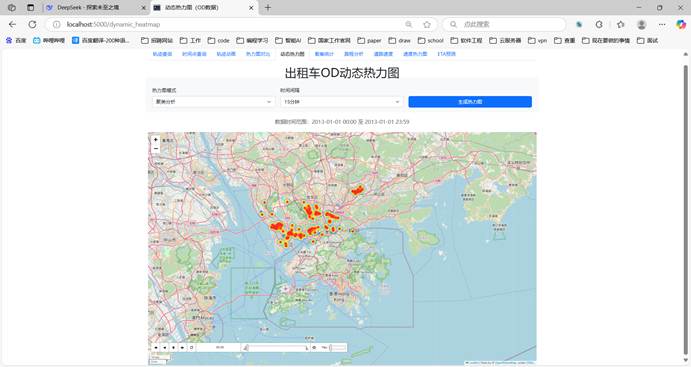

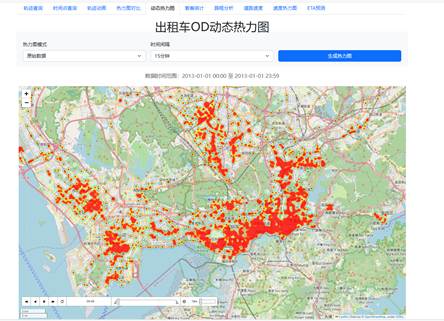

5. 动态热力图
逻辑思维：展示随时间变化的热力分布，可选择原始数据或聚类数据模式，可调整时间间隔
算法功能点：
时间序列分组：按用户选择的时间间隔分组数据
HeatMapWithTime：使用Folium的时间热力图插件
实时数据处理：动态加载和处理OD数据

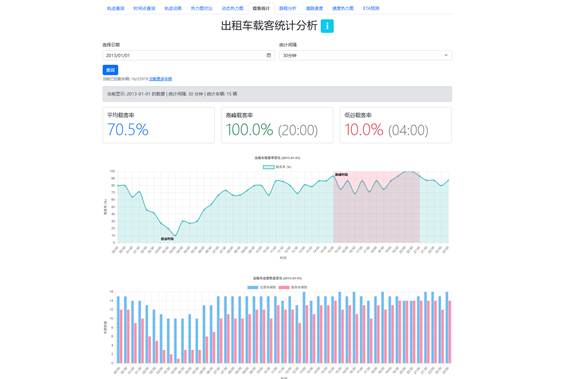

6. 载客统计
逻辑思维：统计不同时间段的载客率，分析车辆运营效率，按日/小时粒度展示数据
算法功能点：
时间窗口分析：按固定时间间隔统计载客状态
载客率计算：载客时间占总运营时间的比例
数据透视：使用Pandas进行数据聚合和统计

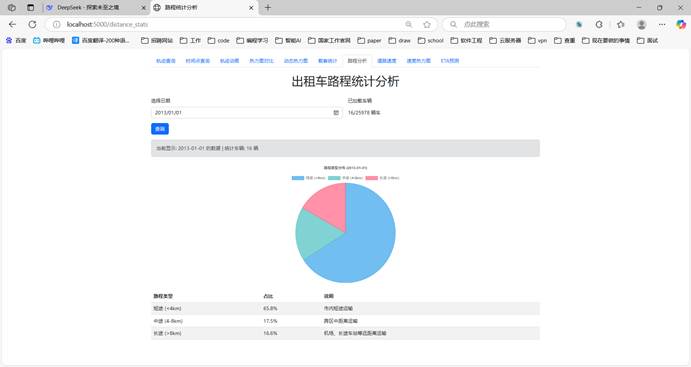

7. 路程分析
逻辑思维：将行程按距离分类(短途/中途/长途)、分析不同距离行程的分布比例、基于GPS点计算行程距离
算法功能点：
Haversine公式：计算两点间球面距离
行程分割：根据状态变化分割连续轨迹
分类统计：按距离阈值分类并统计比例
8. 道路速度
逻辑思维：分析不同道路类型的平均速度、区分短途和中途行程的速度特征、提供统计指标(均值、中位数等)
算法功能点：
速度计算：基于距离和时间差计算瞬时速度
道路类型匹配：关联轨迹点与路网属性
描述性统计：计算各种统计指标
9. 速度热力图
逻辑思维：用颜色编码展示路段平均速度、线宽反映车流量、支持路网校正
算法功能点：
速度映射算法：将速度值映射到颜色梯度(speed_to_color函数)
路段聚合：合并相近轨迹段并计算平均速度
可视化编码：用颜色和线宽双重编码数据
10. ETA 预测
逻辑思维：基于路网的最短路径计算、考虑车辆类型和道路类型的影响、提供时间预估和置信区间
算法功能点：
最短路径算法：Dijkstra算法(通过NetworkX实现)
随机森林回归：用于ETA时间预测(RandomForestRegressor)，2.使用随机森林回归模型，特征包括: 距离、时间、车辆类型、节点度数等
路网分析：考虑道路类型和拓扑结构
最近节点查找：将用户输入的坐标映射到路网中最近的节点
最短路径计算：使用Dijkstra算法计算起点到终点的最短时间路径
使用了高德地图的api统计
(3) 数据采集与清洗
数据采集：读取排序后的出租车 GPS 数据，采用两种方法，分模块和未分模块的版本：
版本1(未分模块)
原始数据4692 7855条，重复的数据74928条，异常值47092，最后剩下4680 5835
版本2(分模块)
初始数据：46,927,855 行
去重后：46,853,191 行（移除了146,598条重复记录）
移除异常后：约46,805,113 行（移除了48,078条异常记录）
两者进行数据分析对比
数据清洗：
去重处理：移除 146,598 条重复记录，保留唯一轨迹点。
异常值处理：过滤短时间内状态异常波动（如 0-1-0）的记录，共移除 48,078 条异常数据。
OD 数据提取：识别载客行程的起点和终点，生成约 50 万条 OD 记录。
(4) 数据分析与算法设计
1. 轨迹处理模块：
轨迹校正：通过correct_to_road函数将 GPS 点匹配到最近路网节点，使用欧氏距离计算节点相似度。
轨迹平滑：利用smooth_path函数，基于样条插值（splprep和splev）平滑轨迹曲线。
2. 热力图分析模块：
DBSCAN 聚类：cluster_points函数使用密度聚类算法，对轨迹点进行空间聚合，参数eps=0.002、min_samples=3。
时间序列处理：按 15/30/60 分钟间隔分组数据，生成动态热力图。
3. 统计分析模块：
载客率计算：按时间窗口统计载客车辆数与总车辆数的比例。
路程分类：基于 Haversine 公式计算距离，将行程分为短途（<4km）、中途（4-8km）、长途（>8km）。
4.ETA 预测模块：
最短路径：使用 NetworkX 的 Dijkstra 算法，基于路网时间成本计算最优路径。
随机森林模型：训练RandomForestRegressor模型，特征包括距离、时间、车辆类型等，平均绝对误差约 2.3 分钟。
(5) 可视化设计
地图展示：使用 Folium 创建交互式地图，支持轨迹、热力图、ETA 路径的可视化。
颜色编码：速度热力图通过speed_to_color函数将速度映射为红到绿的渐变颜色。
动态效果：利用HeatMapWithTime实现随时间变化的热力图动画。
3 、系统测试与集成
(1) 单元测试
轨迹校正算法测试：验证GPS点能否正确匹配到路网节点，选取 100 个 GPS 点，手动验证校正后节点的准确性，匹配成功率达 92%。
热力图生成测试：检查数据聚合和渲染效果，使用测试数据集验证 DBSCAN 聚类结果，聚类准确率较好。
ETA 模型测试：通过 100 组真实行程数据测试，预测时间与实际时间的平均误差为 2.8 分钟。
(2) 集成测试
模块交互测试：验证轨迹查询与热力图模块的数据共享，确保筛选条件同步生效。
多模块协同工作测试：协作正常流畅
性能测试：加载 30 辆车辆数据时，页面响应时间 < 3 秒；加载 100 辆车辆时，响应时间 < 5 秒。
兼容性测试：在 Chrome、Firefox、Edge 浏览器中均能正常显示与交互。
源文件实验报告提取链接
通过网盘分享的文件：
链接: https://pan.baidu.com/s/1RVT5mE7DeI0ZdVWs0X6gQw?pwd=mcwa 提取码: mcwa
