在电源工程设计中，一个核心的底层逻辑是：负载特性是电源设计的起点，而非终点。电源的所有设计环节 ------ 从拓扑选型、参数计算，到环路补偿、保护策略，最终都要服务于负载的用电需求。脱离负载特性的电源设计，无异于 "无的放矢"，无法保证系统的稳定与可靠。
现实中的负载形态千差万别，我们可以根据其核心电气特性，将其划分为五大基础类别：纯电阻（R）负载、阻容（RC）负载、阻感（RL）负载、谐振型 RLC 负载，以及包含非线性二极管的 RCD 负载。每一类负载都广泛存在于生活与工业场景中，其对电源的输出能力、动态响应、功率因数、谐波抑制、保护机制都提出了完全不同的要求。
一，模拟电路电源与数字电路电源

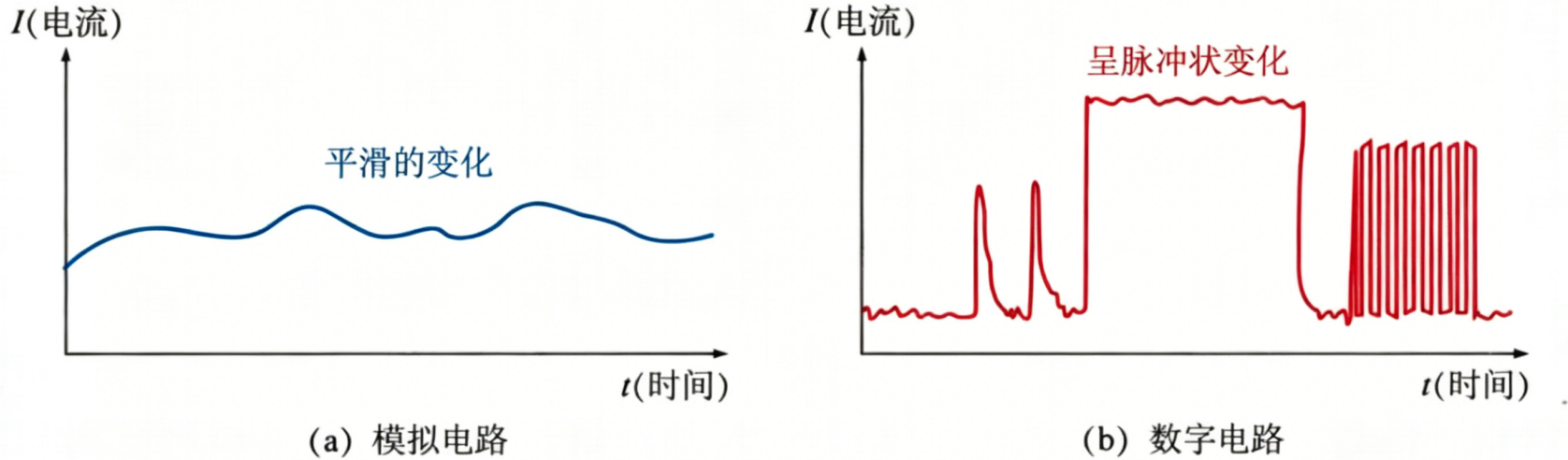

数字电路和模拟电路对电源的要求差异，本质上是线性工作模式 和开关工作模式的差异。模拟电路的连续电流特性决定了低纹波和低噪声是其核心要求，而数字电路的脉冲电流特性决定了输出电容是数字电源设计的核心
⚠️ 最关键的认知误区：很多人以为电源只要提供足够的平均电流就行 。对于数字电路，平均电流只是一个参考值，峰值电流和电流变化率 (di/dt) 才是决定电源设计成败的核心参数。
|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| #### 1. 电源的带宽 任何开关电源都有一个环路带宽，它决定了电源能够响应的最快负载变化速度。 普通反激式开关电源的环路带宽：10kHz~100kHz 同步 Buck DC-DC 变换器的环路带宽：100kHz~1MHz 线性稳压器 (LDO) 的环路带宽：100kHz~5MHz 而数字电路的电流变化率通常超过了任何电源有源器件的响应带宽。例如当数字电路产生一个 1ns 的电流脉冲时，电源的控制器还没来得及反应，脉冲已经结束了。 #### 2. 解决方案：输出电容的充放电 既然电源的有源器件跟不上，那么只能依靠无源器件 ------ 电容来提供瞬时电流。电容的工作原理是储存电荷，当负载需要瞬时大电流时，电容放电提供电流；当负载电流减小时，电容充电储存电荷。 定量公式推导：当负载电流发生突变 ΔI 时，输出电压的变化量 ΔV 由输出电容 C 决定：
其中 Δt 是电源有源器件开始响应所需的时间，通常等于电源环路带宽的倒数。 |
电路优化思路：
没有任何一种电容能够覆盖从直流到 GHz 的所有频段，因此必须采用 **"大容量电解电容 + 中容量钽电容 + 小容量陶瓷电容"** 的组合方式：
| 电容类型 | 容量范围 | 典型 ESR | 典型 ESL | 自谐振频率 | 适用场景 |
|---|---|---|---|---|---|
| 铝电解电容 | 10μF~10000μF | 10mΩ~1Ω | 10nH~100nH | 1kHz~100kHz | 低频储能，提供毫秒级的电流响应 |
| 钽电容 | 1μF~1000μF | 1mΩ~100mΩ | 5nH~50nH | 10kHz~1MHz | 中频段储能，提供微秒级的电流响应 |
| 多层陶瓷电容 (MLCC) | 1pF~100μF | <1mΩ | 0.5nH~5nH | 1MHz~1GHz | 高频去耦，提供纳秒级的电流响应 |
在电路设计时需特别注意一下几种负载：
- 电容性负载：相当于初始状态为短路的 "大电池"，充电电流极大。
- 电灯负载：如白炽灯，冷态电阻极小，启动瞬间电流远超额定值。
- 电机负载：带有惯性，启动瞬间相当于堵转，电流瞬间可达额定值的 5-8 倍。
- 电感性负载：如变压器，励磁涌流现象会产生巨大瞬时电流。
- DC-DC 变换器：作为开关电源负载，其动态输入端特性也易引发启动冲击。
- 其他负载：包含特殊的非线性或冲击性负载。
🔴🔴🔴针对不同类型的负载，电源电路必须有相应的保护设计
下表梳理了各类负载的典型应用案例。
| 负载类型 | 生活类 | 工业类 |
|---|---|---|
| 纯电阻负载 R | 1. 电热水壶 2. 白炽灯泡 | 1. 工业电阻炉 2. 变频器制动电阻 |
| 阻容负载 RC | 1. LED 照明灯 2. 手机充电器滤波电路 | 1. 开关触点 RC 灭弧电路 2. 工控设备 RC 浪涌吸收模块 |
| 阻感负载 RL | 1. 家用电风扇电机 2. 空调风机 | 1. 三相异步电动机 2. 交流电磁阀线圈 |
| RLC 负载 | 1. 带电容的吊扇 2. 洗衣机电机 | 1. 变频器输出 RLC 滤波器 2. 电力无功补偿装置 |
| RCD 负载 | 1. 台式电脑电源 2. 液晶电视开关电源 | 1. 伺服驱动器 RCD 吸收电路 2. 工业直流电源整流回路 |
一，什么是涌入电流（Inrush Current）？

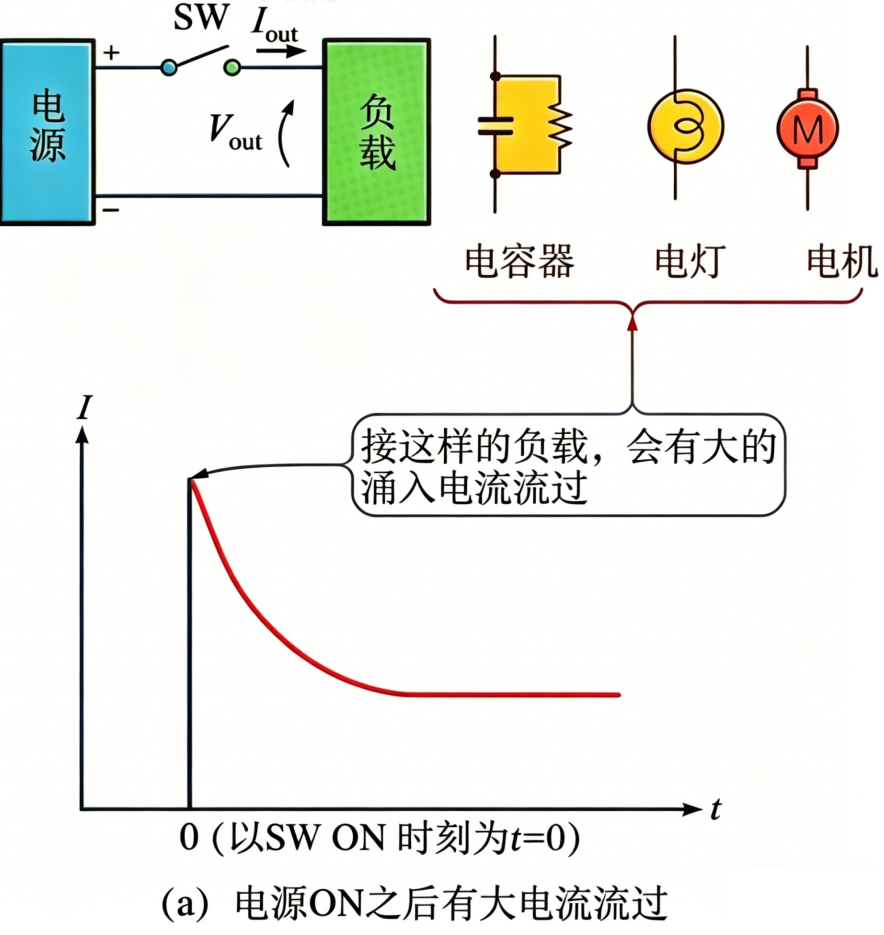

当电源开关 SW 闭合（t=0 时刻），给电容、电灯、电机这类负载上电时，会在极短时间内产生远大于额定工作电流的瞬时大电流，也就是图 (a) 中电流波形的尖峰，随后电流逐渐衰减到稳态值。
标题
| 负载类型 | 涌入电流产生原因 | 典型特性 |
|---|---|---|
| 电容负载（如电源输入滤波电容、储能电容） | 电容初始电压为 0，上电瞬间相当于短路，电流 I=C⋅dV/dt，电压突变时电流极大 | 尖峰极陡，持续时间短（微秒～毫秒级），电流大小由电容容量、电源内阻、线路阻抗决定 |
| 电灯负载（如白炽灯、卤素灯） | 灯丝冷态电阻远小于热态电阻（钨丝电阻随温度升高呈正温度系数，冷阻仅为热阻的 1/10~1/15），上电瞬间电流冲击大 | 尖峰持续时间中等（毫秒级），冲击倍数可达 10 倍以上 |
| 电机负载（如异步电机、直流有刷电机） | 电机启动时转子静止，反电动势为 0，定子绕组相当于纯电阻负载，产生堵转电流 | 冲击持续时间长（百毫秒～秒级），冲击倍数通常为 5~7 倍额定电流 |
涌入电流抑制方案（过流保护）
（1）电容负载：优先选择 NTC + 预充电电路
（2）电灯负载：优先选择慢断保险丝 + NTC
（3）电机负载：优先选择软启动器 + 延时保护
二，断电时的 "电压反转" 波形

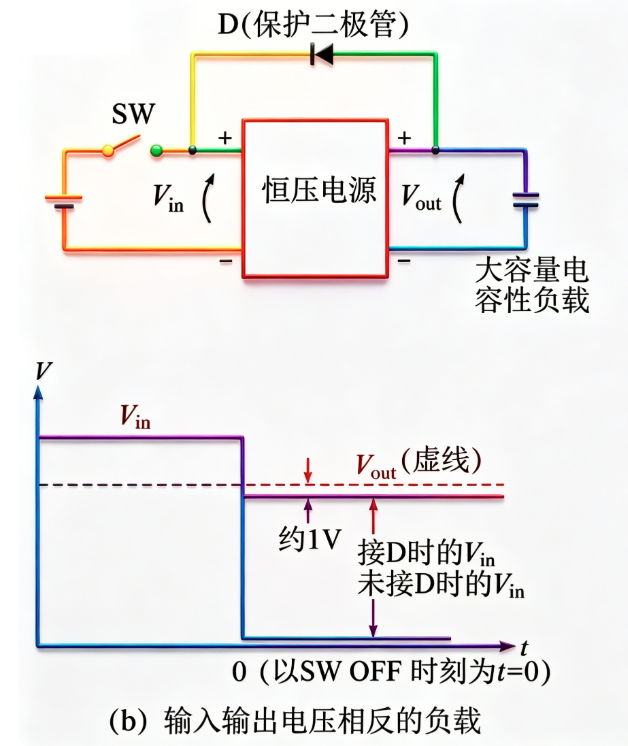

- 正常工作阶段（t<0）：开关 SW 闭合，输入电压 Vin 高于输出电压 Vout（恒压电源有固有压降），电流从输入流向输出，给大容量容性负载充电并维持输出电压。
- 断电瞬间（t=0）：开关 SW 突然断开，输入侧失去外部电源供电。
- 异常阶段（t>0） ：
- 未接保护二极管 D ：输入侧电压会急剧下降，甚至低于地电位（极性反转），输入输出之间的电压差可达数伏到数十伏，完全违反 "输入高于输出" 的正常逻辑。
- 接了保护二极管 D ：输入输出之间的电压差被钳位在约 1V（硅二极管正向压降），输入电压仅比输出电压低约 1V，不会发生极性反转，电源芯片安全。
⚠️ 关键误区：很多人以为 "断电后输入输出都会慢慢降到 0"，但实际上输出大电容的放电速度远慢于输入侧的电压下降速度。
⚠️ 最危险的是PNP 型 LDO 和 Boost 电路：
- PNP 型 LDO 的调整管反向导通时电阻极小（毫欧级），倒灌电流可达数十安培，瞬间就能烧毁芯片。
- Boost 电路的输出电压本来就高于输入，断电后输出大电容的电压会直接通过电感倒灌到输入，电压反转最严重。
为什么断电后输出电压会 "反超" 输入？
|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 电荷守恒定律的必然结果 这个现象的本质是电荷的重新分配，完全符合电荷守恒定律： ①断电前：输出侧大容量电容 Cout 储存了大量电荷 Qout=Cout×Vout；输入侧只有很小的滤波电容 Cin，储存的电荷可以忽略不计。 ②断电后：输入开关 SW 断开，输入侧与外部电源彻底隔离，成为一个 "浮空节点"。但恒压电源的输入和输出之间存在固有的导通通路（不是完全隔离的），输出大电容上的电荷会通过这个通路倒灌到输入侧。 ③电荷重新分配：由于 Cout≫Cin，输出侧损失一点点电荷，就会在输入侧的小电容上产生极大的反向电压。 |
保护二极管选型：
|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 反向耐压 VRRM：必须大于正常工作时输入输出之间的最大电压差，留 1.5~2 倍裕量： 正向浪涌电流 IFSM：必须大于最大可能的倒灌电流峰值。倒灌电流峰值由输出电压和电源内部导通电阻决定： 正向压降 Vf：尽可能小，优先选择肖特基二极管，其正向压降约 0.3V，比普通硅二极管（0.7V）的钳位效果更好，功耗也更低。 肖特基二极管（Schottky Diode）：响应快，正向压降低，适合大多数应用。 快恢复二极管（Fast Recovery Diode）：适合高压应用（>100V），肖特基二极管耐压不足时使用。 🔴🔴🔴注意：倒灌电流是瞬时脉冲电流，二极管的额定电流要选瞬时脉冲电流不要选平均电流就行" |
PCB 布局关键要求
|------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 保护二极管的布局直接影响保护效果，必须严格遵守： * 二极管必须尽可能靠近电源芯片的输入和输出引脚，引线长度 < 5mm，减少引线电感。 * 二极管的阳极接输出 +，阴极接输入 +（与图中一致，不要接反！接反会导致电源短路）。 * 走线宽度要足够，能承受最大倒灌电流，通常 1mm 宽的走线可承受 1A 电流。 |
三，断电瞬间的 "电压尖峰爆炸"

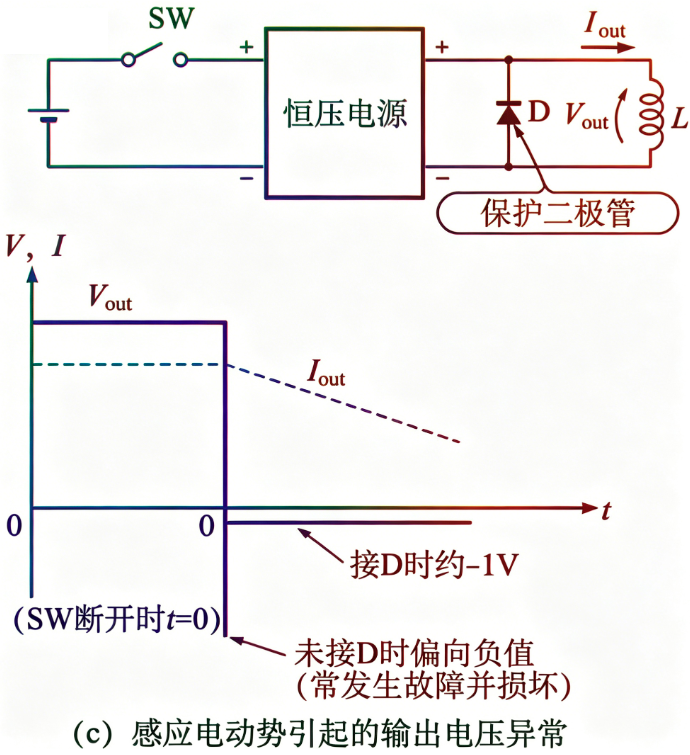

- 正常工作阶段（t<0） ：开关 SW 闭合，恒压电源输出稳定电压 Vout，恒定电流 Iout 流过电感 / 电机负载，电感储存磁场能量
。 - 断电瞬间（t=0）：输入开关 SW 突然断开，电源侧停止供电，电感的电流通路被强制切断。
- 异常阶段（t>0） ：
- 未接保护二极管 D ：输出电压会瞬间反向并飙升到数百甚至数千伏（远高于电源额定电压），波形呈现极陡的负向尖峰，电源芯片几乎立即烧毁。
- 接了保护二极管 D ：输出反向电压被精准钳位在约 - 1V（硅二极管正向压降），负载电流呈指数缓慢衰减，电路完全不受影响。
⚠️ 最致命的误区：很多人以为 "小电流电感不会产生高压"。实际上，反电动势的大小与电流变化率成正比，与电流大小无关。哪怕是 10mA 的继电器线圈，断电时也能产生 300V 以上的反电动势，足以击穿任何 CMOS 芯片。
产生原理：电感 "电流不能突变"
|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|

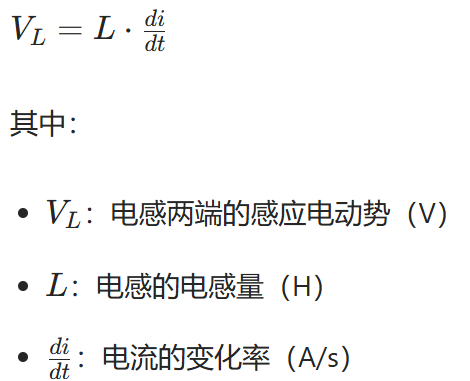

| 这个现象是法拉第电磁感应定律 和楞次定律的必然结果，是电感的固有物理特性，无法消除，只能疏导。 电感的电压电流关系为：
续流二极管（Freewheeling Diode） ，是解决反电动势问题的工业界标准方案，成本仅几毛钱，却能 100% 避免损坏。 |
续流二级管工作过程
|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| * 正常工作时：电源输出电压为正，二极管 D 反向偏置（阴极接高电位，阳极接低电位），完全不导通，对电路的正常工作没有任何影响。 * 断电瞬间：电感产生反向电动势，当反向电压达到二极管的正向压降（约 0.7V）时，二极管立即正向导通。 * 续流阶段 ：电感的电流通过二极管形成闭合回路，电流从二极管的阴极流向阳极，与原来的电流方向相同。电感储存的磁场能量通过二极管的正向压降缓慢消耗.电流呈指数衰减：
其中 R 是二极管的正向电阻和电感的直流电阻之和。 * 钳位效果：二极管导通后，电感两端的电压被钳位在二极管的正向压降，永远不会产生高压尖峰。 |
续流二极管选型：
|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 反向耐压 VRRM：必须大于正常工作时输出电压的2 倍以上，留足够的裕量，防止电压尖峰击穿： 正向平均电流 IF：必须大于负载的最大工作电流，因为断电瞬间的续流电流峰值等于原来的工作电流 正向浪涌电流 IFSM：必须大于最大续流电流峰值的 1.5 倍，防止二极管被瞬时大电流烧毁： 恢复时间 trr：必须选择快恢复二极管（FRD）或肖特基二极管（SBD），恢复时间应小于 100ns。 正向压降 Vf：尽可能小，优先选择肖特基二极管（正向压降约 0.3V），其次是快恢复二极管（约 0.7V），以减少能量损耗和发热。 |
四，DC-DC 变换器负电阻特性与电源振荡
高效率开关型 DC-DC 变换器呈现的恒功率负电阻特性，会导致前级恒压电源产生自激振荡，严重时会导致整个系统崩溃。
现象：恒功率负载的 "反常识"V-I 特性
|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| * 纯电阻负载（虚线）：符合欧姆定律 I=V/R，V-I 曲线是过原点的正斜率直线。电压升高，电流增大，动态电阻 R=ΔV/ΔI>0，是消耗能量的负载。 * 高效率 DC-DC 负载（实线） ：当输出负载 RL 固定时，输入电压 Vout 升高，输入电流 Iout 反而减小，V-I 曲线是负斜率的双曲线。动态电阻 R=ΔV/ΔI<0，呈现出负电阻特性。 ⚠️ 关键误区：这里的 "负电阻" 不是指直流电阻为负（直流电阻永远是正的），而是指交流小信号下的动态电阻为负。也就是说，对于微小的电压变化，电流的变化方向与纯电阻相反。 |
致命机制：负电阻为什么会导致振荡？
|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|

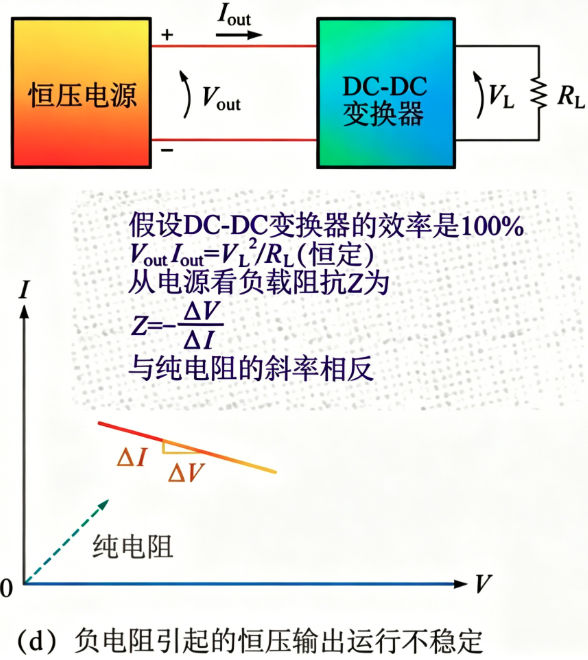

| 负电阻本身不会产生振荡，但当它与前级电源的正输出阻抗结合时，就会形成一个正反馈环路，导致自激振荡。 #### 1. 振荡产生的充要条件 任何实际的恒压电源都不是理想的，都有一个正的输出阻抗 Zs（由电源的环路阻抗、线路阻抗、输出电容的 ESR 和 ESL 共同组成）。 当电源带一个负电阻负载
时，整个回路的总阻抗为：
振荡产生的充要条件是：即
此时总阻抗为负，意味着系统不仅不消耗能量，反而会产生能量。任何微小的电压或电流扰动都会被不断放大，最终形成持续的自激振荡。 *** ** * ** *** #### 2. 正反馈振荡过程详解 结合图 (d) 的工作点，我们来一步步拆解振荡的产生过程： 1. 初始扰动：由于噪声、负载突变等原因，电源输出电压产生一个微小的升高 ΔV>0。 2. 负电阻响应：恒功率负载的输入电流减小 ΔI<0（因为 V↑→I↓）。 3. 电源输出阻抗响应：电源输出阻抗上的压降 ΔVs=ΔI⋅Zs<0，导致电源输出电压进一步升高 ΔV′=ΔV−ΔVs>ΔV。 4. 正反馈放大：电压进一步升高导致电流进一步减小，电流进一步减小导致电压进一步升高，如此循环往复，扰动被不断放大。 5. 持续振荡：当扰动被放大到一定程度后，系统进入非线性区，最终形成稳定的持续振荡。 #### 3. 振荡的典型特征与危害 ##### 特征： * 振荡频率通常在几十 kHz 到几 MHz 之间，与电源的环路带宽和输出电容的谐振频率有关。 * 振荡波形通常是正弦波或方波，幅值从几十毫伏到几伏不等。 * 振荡具有 "阈值特性"：当负载功率超过某个阈值时突然出现，低于阈值时消失。 * 振荡与输入电压、输出电容的容量和 ESR 密切相关，更换不同品牌的电容可能会导致振荡出现或消失。 ##### 危害： * 电源输出纹波增大：导致后级电路工作异常，如 ADC 采样误差增大、单片机程序跑飞、通信误码率升高。 * 器件过热损坏：振荡会导致电源和 DC-DC 变换器中的功率器件工作在高频开关状态，损耗急剧增加，过热烧毁。 * 电容鼓包爆炸：振荡电流会导致输出电容的 ESR 损耗增大，温度升高，最终导致电解液泄漏、鼓包甚至爆炸。 * 系统级崩溃：严重的振荡会导致整个电源系统瘫痪，进而导致整个设备停机。 |
解决方案：
|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|

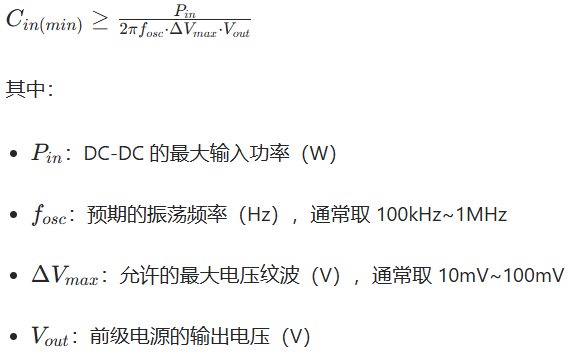

| ##### DC-DC 输入端并联低 ESR 电容 这是最简单、最有效、成本最低的解决方案，也是工业界的标准做法。 工作原理： 在 DC-DC 变换器的输入端并联一个大容量的低 ESR 电容 Cin，这个电容会与 DC-DC 的负电阻并联，改变总的输入阻抗特性。 * 对于交流小信号，电容的阻抗 ZC=1/(jωC)，在振荡频率下阻抗很低。 * 当有电压扰动时，电容会提供瞬时的电流变化，而不是让电流变化全部流过前级电源，从而隔离了前级电源和后级的恒功率负载，破坏了负电阻特性。 参数计算： 所需的最小输入电容容量可以通过以下公式计算：
|
