彻底吃透UV-SLAM：创新原理、工程实现与直线几何核心代码详解
本文深度解析UV-SLAM ------基于VINS-Mono改进的视觉惯性SLAM系统，聚焦消失点(VP)约束+直线特征优化 两大核心创新，附带直线几何公式推导+源码级使用教程，从理论到工程全链路拆解。
前言
VINS-Mono作为经典单目视觉惯性SLAM，依赖点特征在低纹理、结构化场景（室内、走廊、城市街道）中易失效。UV-SLAM 针对性引入直线特征 与消失点几何约束，完美解决这一痛点，同时保留了VINS-Mono的实时性与鲁棒性。
本文将完整梳理UV-SLAM的学术创新、工程设计、核心因子原理 ，并补充前文直线几何工具库的公式推导+代码实现+使用示例，一站式掌握这套顶尖SLAM系统。
一、UV-SLAM 核心总览
UV-SLAM是单目视觉惯性SLAM系统，以VINS-Mono为基线，核心升级点：
- 新增消失点投影因子，利用曼哈顿世界假设（室内/城市环境中存在大量平行直线），强化几何约束；
- 完善直线投影因子，适配低纹理场景；
- 新增直线初始化模块，点特征不足时直线兜底；
- 优化多线程架构、前端特征处理、消息通信机制。
最终实现：结构化环境定位精度大幅提升，低纹理场景鲁棒性碾压原生VINS-Mono。
二、UV-SLAM 三大核心创新点详解
1. 核心创新：VanishingPoint Projection Factor（消失点投影因子）
这是UV-SLAM区别于所有传统直线SLAM的灵魂创新。
原理
曼哈顿世界中，空间平行线投影到图像会汇聚于消失点(VP) ，消失点的3D方向与平行线方向严格平行 。
传统SLAM将直线孤立优化，而VP因子将平行线的结构约束融入因子图优化。
数学定义
cpp
residual = VP_FACTOR × acos(|d_c · vp_3d| / (|d_c| × |vp_3d|))d_c：相机坐标系下直线的方向向量（由Plücker坐标变换得到）vp_3d：图像检测得到的3D消失点方向向量- 残差物理含义：直线方向与消失点方向的夹角，优化目标是让夹角趋近于0
创新价值
打破孤立直线优化的局限，利用环境固有结构约束，室内/城市场景下位姿精度提升显著。
2. 基础创新：Line Projection Factor（直线投影因子）
UV-SLAM的直线观测约束核心，适配Ceres优化器。
核心参数
- 残差维度：2DOF（端点到投影直线的垂直距离，不约束深度）
- 直线参数化：4维正交参数（roll/pitch/yaw/π），无冗余、适合优化
- 设计技巧：对历史位姿雅可比置零，仅约束当前观测帧，避免过约束
鲁棒性设计
直线提取噪声远大于点特征，因此使用CauchyLoss(0.1) 严格抑制异常值。
3. 补充创新：直线驱动的初始化方案
VINS-Mono仅支持点特征初始化，低纹理场景直接失效。
UV-SLAM新增relativePoseForLine()函数：
- 点特征数量不足时，自动切换为直线特征计算相对位姿；
- 大幅提升走廊、白墙、隧道等场景的初始化成功率。
三、UV-SLAM 顶级工程实现设计
学术创新决定上限，工程实现决定落地性，UV-SLAM的工程设计堪称教科书级别。
1. 前端：高效消失点(VP)检测流水线
抛弃传统J-linkage算法，采用球面网格投票，速度更快、适配实时SLAM：

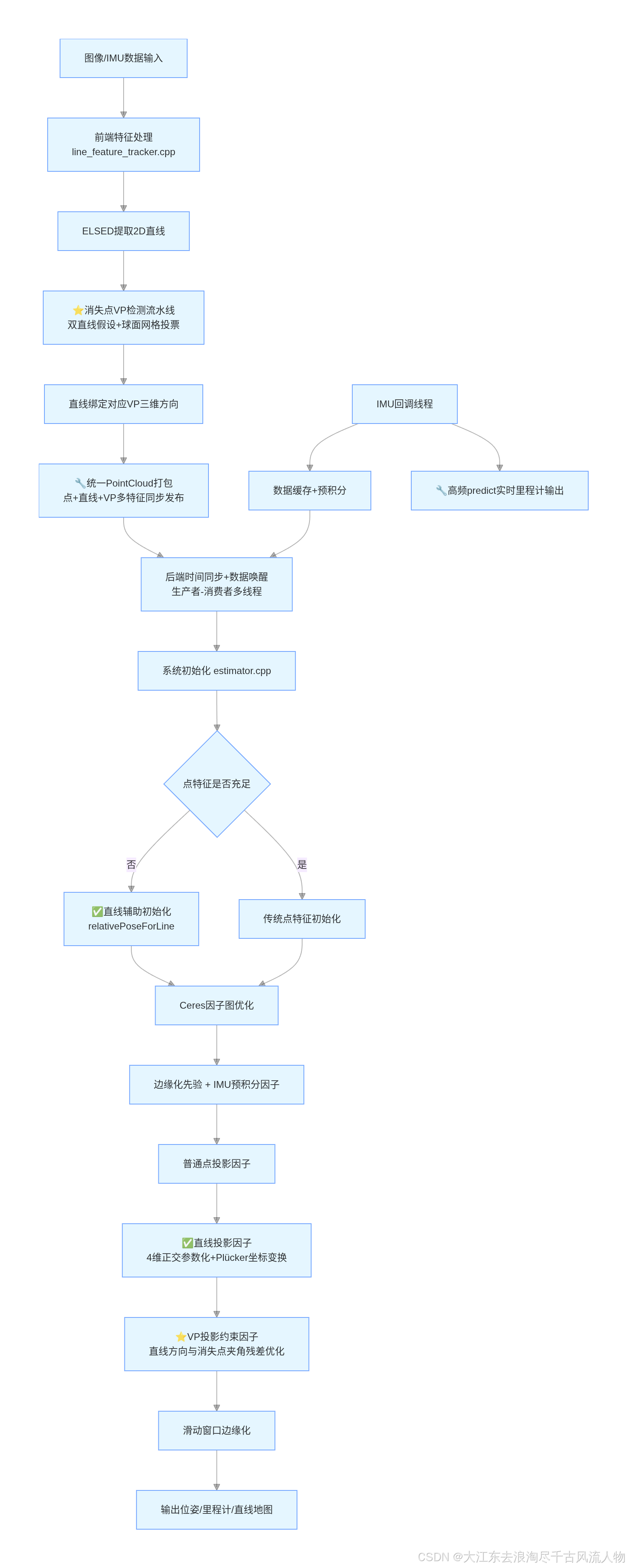

readImage4Line() → ELSED线段提取 → 双直线生成VP假设 → 网格投票选最优 → 直线聚类VP结果直接封装在ROS消息中，无需额外通信。
2. 生产者-消费者多线程架构（无阻塞实时性）
完全解耦IMU、特征、优化线程，保证高频里程计不卡顿：
- IMU线程：数据入队+实时预测，高频发布里程计
- 特征线程：数据入队
- 优化线程：条件变量唤醒，时间同步+后端优化
- 4把互斥锁+1个条件变量，线程安全无竞争
3. 标准化因子图优化配置
所有因子按顺序添加，鲁棒核函数精准适配：
| 因子类型 | 鲁棒核函数 | 作用 |
|---|---|---|
| IMU预积分 | 无 | 高频运动约束 |
| 点投影因子 | CauchyLoss(1.0) | 传统视觉约束 |
| 直线投影因子 | CauchyLoss(0.1) | 严格约束直线观测 |
| VP投影因子 | CauchyLoss(1.0) | 结构化几何约束 |
4. 统一ROS消息设计（21通道PointCloud）
单个PointCloud消息承载点特征+直线特征+消失点，减少通信开销，时间同步极简。
5. Header-Only 因子实现
所有Ceres优化因子写在.h头文件中，完美支持自动求导，无链接错误。
四、核心章节：直线几何公式推导 + 代码实现 + 使用教程
这是UV-SLAM直线功能的数学地基 ，也是前文代码的完整解析。
UV-SLAM中所有直线的表示、变换、优化，都依赖这套Plücker坐标+正交参数化工具。
1. 核心数学基础：Plücker 坐标
3D空间直线无法用3个数表示，标准表示为6维Plücker坐标 ：
L=(n;v) L = (\boldsymbol{n};\boldsymbol{v}) L=(n;v)
- v∈R3\boldsymbol{v} \in \mathbb{R}^3v∈R3：直线方向向量
- n∈R3\boldsymbol{n} \in \mathbb{R}^3n∈R3：直线法向量
- 约束条件：n⋅v=0\boldsymbol{n} \cdot \boldsymbol{v} = 0n⋅v=0
2. 公式1：正交参数化 ↔ Plücker坐标（优化专用）
推导意义
Plücker坐标6维有冗余，空间直线仅4个自由度，正交参数化(4维) 无约束、完美适配优化。
公式推导
-
Plücker → 正交参数
对n,v\boldsymbol{n},\boldsymbol{v}n,v单位化，构建正交基u1,u2,u3u_1,u_2,u_3u1,u2,u3，通过三角函数将方向编码为4个角度参数，实现降维。
-
正交参数 → Plücker
由3个角度构建旋转矩阵，第4个角度恢复尺度，重构6维Plücker坐标。
源码实现（前文完整代码）
cpp
// 6维Plücker → 4维正交参数（优化用）
Eigen::Vector4d plk_to_orth(Vector6d plk);
// 4维正交参数 → 6维Plücker（计算用）
Vector6d orth_to_plk(Eigen::Vector4d orth);3. 公式2：平面/点 → 直线（观测生成）
公式推导
- 三点确定平面：向量叉乘计算平面法向量，代入平面方程
- 两平面交线：外积运算直接求解Plücker坐标
源码实现
cpp
// 三点 → 平面方程 ax+by+cz+d=0
Eigen::Vector4d pi_from_ppp(Eigen::Vector3d x1, Eigen::Vector3d x2, Eigen::Vector3d x3);
// 两平面交线 → Plücker坐标直线
Vector6d pipi_plk(Eigen::Vector4d pi1, Eigen::Vector4d pi2);4. 公式3：直线坐标系变换（SLAM核心！）
这是UV-SLAM中世界坐标系直线↔相机坐标系直线的核心公式，也是VP因子的基础。
公式推导（刚体变换）
已知相机外参Rcw,tcwR_{cw},t_{cw}Rcw,tcw（世界→相机）：
{nc=Rcwnw+[tcw]×Rcwvwvc=Rcwvw \begin{cases} \boldsymbol{n}c = R{cw}\boldsymbol{n}w + [t{cw}]\times R{cw}\boldsymbol{v}_w \\ \boldsymbol{v}c = R{cw}\boldsymbol{v}_w \end{cases} {nc=Rcwnw+[tcw]×Rcwvwvc=Rcwvw
t\]×\[t\]_\\times\[t\]×：向量的反对称矩阵，用于叉乘运算。 ##### 源码实现 ```cpp // 世界系直线 → 相机系直线 Vector6d plk_to_pose(Vector6d plk_w, Eigen::Matrix3d Rcw, Eigen::Vector3d tcw); // 相机系直线 → 世界系直线 Vector6d plk_from_pose(Vector6d plk_c, Eigen::Matrix3d Rcw, Eigen::Vector3d tcw); ``` #### 5. 工具函数 ```cpp // 向量反对称矩阵（叉乘专用） Eigen::Matrix3d skew_symmetric(Eigen::Vector3d v); // 相机光心到直线的垂足 Eigen::Vector3d plucker_origin(Eigen::Vector3d n, Eigen::Vector3d v); ``` #### 6. UV-SLAM 中实战使用示例 ##### 示例1：直线观测生成（两平面求交线） ```cpp // 输入两个平面 Eigen::Vector4d plane1 = Eigen::Vector4d(1,0,0,-1); Eigen::Vector4d plane2 = Eigen::Vector4d(0,1,0,-2); // 计算交线（Plücker坐标） grslam::Vector6d line_plk = grslam::pipi_plk(plane1, plane2); ``` ##### 示例2：直线坐标系变换（VP因子必备） ```cpp // 相机外参（世界→相机） Eigen::Matrix3d Rcw; Eigen::Vector3d tcw; // 世界坐标系直线 grslam::Vector6d line_w; // 转换为相机坐标系直线（用于计算VP残差） grslam::Vector6d line_c = grslam::plk_to_pose(line_w, Rcw, tcw); ``` ##### 示例3：优化参数转换 ```cpp // 6维Plücker直线 → 4维优化参数 grslam::Vector6d line_plk; Eigen::Vector4d opt_param = grslam::plk_to_orth(line_plk); // 优化后转换回Plücker坐标 grslam::Vector6d line_new = grslam::orth_to_plk(opt_param); ``` *** ** * ** *** ### 五、UV-SLAM 总结 #### 学术创新 1. **VP投影因子**：首次将曼哈顿世界的平行结构约束融入直线SLAM优化； 2. **直线投影因子**：轻量化2DOF残差，无深度约束，适配单目SLAM； 3. **直线初始化**：低纹理场景兜底，突破VINS-Mono限制。 #### 工程创新 1. 生产者-消费者多线程架构，无阻塞实时性； 2. 高效VP检测流水线，适配嵌入式平台； 3. 统一消息通信+Header-Only因子设计，工业级鲁棒性。 #### 核心价值 UV-SLAM完美解决了VINS-Mono在**结构化、低纹理场景**的失效问题，同时保留了实时性与易用性，是室内机器人、AR/VR、自动驾驶的绝佳选择。 *** ** * ** *** ### 结语 本文从创新原理、工程设计、数学公式、源码实现四个维度，完整拆解了UV-SLAM的核心技术。直线特征+消失点约束是未来视觉SLAM的重要方向，吃透这套代码与理论，足以应对绝大多数结构化场景的定位需求。
