STM32MP2 RIF资源隔离框架详解：从架构到实践

概述

RIF（Resource Isolation Framework）是STM32MP2系列微处理器中引入的资源隔离框架，用于实现外设和内存区域的访问控制。本文将深入解析RIF的架构设计、核心组件以及实际配置方法。

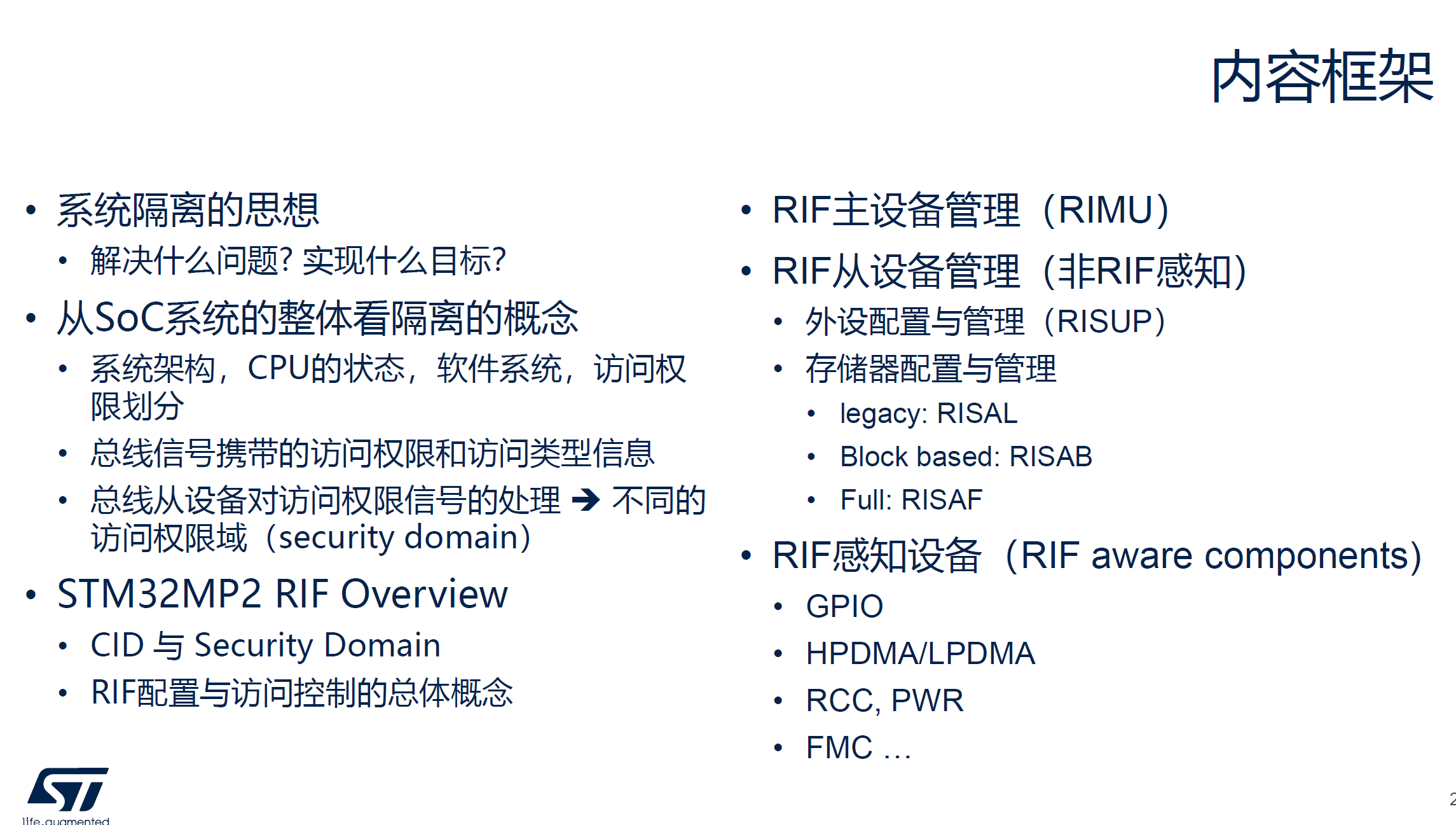

RIF架构设计

RIF框架采用分层架构设计，主要包含以下核心组件：

1. RIFSC（Resource Isolation Framework for Secure Control）

功能：外设访问控制
作用：管理外设的访问权限，控制哪些安全域可以访问特定外设
配置位置：CubeMX → RIF → Preipherals (RIFSC)

2. RISAB（Resource Isolation for SRAM, Access Buffer）

功能：SRAM访问控制
作用：管理内部SRAM区域的访问权限
配置位置：CubeMX → RIF → Internal Memories (RISAB)

3. RISAF（Resource Isolation for External Memory, Access Filter）

功能：外部内存访问控制
作用：管理DDR、QSPI等外部存储器的访问权限
配置位置：CubeMX → RIF → External Memorys (RISAF)

RIF权限配置详解

安全域（CID）

STM32MP2支持多个安全域（CID0-CID3），每个安全域代表一个独立的信任环境：

CID0：安全世界（Secure World）
CID1：非安全世界（Non-Secure World）
CID2/CID3：其他安全域

权限位配置

RIF权限通过以下参数进行配置：

c 复制代码

RISABPROT(delegate_en, // 0: 锁定配置；1: 允许由 delegate_cid 指定的 ID 动态修改此规则。
          delegate_cid, // 通常为 1 (Cortex-A35/Linux) 或 2 (Cortex-M33/RTOS)。
          sec,  // 0: 非安全访问 (Non-Secure)；1: 仅限安全访问 (Secure)。
          default_priv, // 0: 允许非特权访问；1: 必须有特权级 (Privileged) 才能访问。
          enabled, // 0: 该条过滤规则关闭；1: 规则生效，拦截非法访问。
          cid_read_list, // 位掩码。例如 0x3 表示 CID0 和 CID1 都能读。
          cid_write_list, // 位掩码。例如 0x2 表示仅允许 CID1 写入。
          cid_priv_list // 位掩码。指出哪些 CID 必须在特权模式下才能访问。位掩码。指出哪些 CID 必须在特权模式下才能访问。
         )

实际配置示例

1. DDR内存区域配置

在CubeMX中配置RISAF4（DDR）：

复制代码

RIF → External Memorys (RISAF) → RISAF4 (DDR)

注意事项：

STM32MP257F支持DDR加密/解密功能
STM32MP257D不支持DDR加密功能
如遇"RISAF4: encryption feature error"错误，需取消DDR加密选项

2. 外设访问权限配置

为Display Controller配置访问权限：

复制代码

RIF → Preipherals (RIFSC) → Display Controller

3. GPIO访问权限配置

为特定GPIO配置RIF访问权限：

复制代码

RIF → GPIO → GPIOG7, GPIOI11

常见问题与解决方案

问题1：IAC异常（RISAB安全访问错误）

错误现象：

复制代码

E/TC:0 0 stm32_iac_itr:192 IAC exceptions [159:128]: 0x1
E/TC:0 0 stm32_iac_itr:197 IAC exception ID: 128
E/TC:0 0 Panic at core/drivers/firewall/stm32_iac.c:212 <stm32_iac_itr>

解决方案：修改OP-TEE设备树中的RISAB保护寄存器配置：

diff 复制代码

 &tfa_bl31 {
-    st,protreg = <RISABPROT(RIF_DDCID_DIS, RIF_UNUSED, RIF_NSEC, RIF_NPRIV, RIF_CFDIS, RIF_UNUSED, RIF_UNUSED, RIF_UNUSED)>;
+    st,protreg = <RISABPROT(RIF_DDCID_DIS, RIF_UNUSED, RIF_SEC, RIF_NPRIV, RIF_CFEN, RIF_CID1_BF, RIF_CID1_BF, RIF_CID1_BF)>;
 };

问题2：外设访问被拒

错误现象：

复制代码

stm32_rifsc bus@42080000: vdec@480d0000 not allowed on bus (-13)
stm32_rifsc bus@42080000: venc@480e0000 not allowed on bus (-13)

解决方案：在CubeMX中为视频编解码器配置RIF权限。

问题3：GPIO访问失败

错误现象：

复制代码

gpio_stm32 gpio@442a0000: Failed to acquire RIF access on IO GPIOG 7
gpio_stm32 gpio@442c0000: Failed to acquire RIF access on IO GPIOI 11

解决方案：在CubeMX中为GPIOG7、GPIOI11配置正确的RIF访问权限。

最佳实践

规划安全域：在项目初期规划好各安全域的职责和权限
最小权限原则：只授予必要的访问权限
测试验证：在开发阶段充分测试各安全域的访问控制
文档记录：记录RIF配置的详细说明，便于后期维护

总结

RIF资源隔离框架是STM32MP2安全架构的核心组件，通过合理的配置可以实现细粒度的访问控制。理解RIF的架构设计和配置方法，对于开发安全可靠的嵌入式系统至关重要。

参考文档：

STM32MP2系列参考手册
CubeMX用户指南
OP-TEE安全扩展文档
