面阵 vs 线阵：工业视觉的"广角镜"与"扫描仪"

------ 深度解析堡盟面阵与大恒线阵选型差异（附 C++ 实战代码）

在机器视觉项目中，选型的第一步往往就是决定：用面阵相机（Area Scan）还是线阵相机（Line Scan）？

目前国内市场格局中，**堡盟（Baumer）凭借其简洁的 neoAPI 在高端面阵及跨平台开发领域备受青睐，而大恒图像（Daheng Imaging）**则凭借深厚的国产技术积累和高性价比，在科研及工业检测领域拥有庞大的用户群。

很多新手工程师容易混淆两者，导致项目后期出现带宽瓶颈或成像模糊。本文将以**堡盟（Baumer）面阵相机（使用 neoAPI）和大恒图像（Daheng）线阵相机（使用 Galaxy SDK）**为例，从物理原理到 C++ 代码实现，彻底讲透两者的区别与优缺点。

---

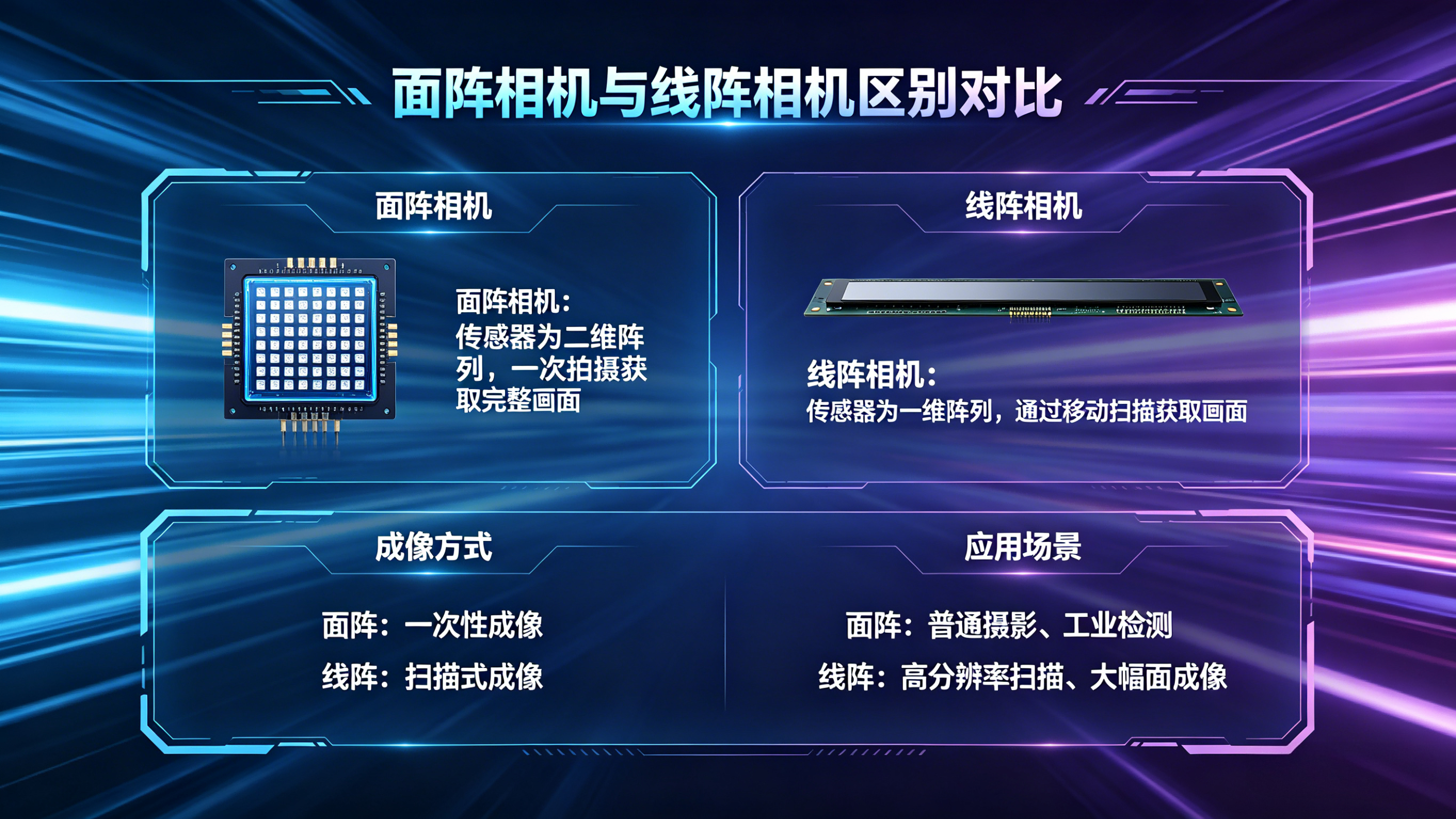

🔍 核心差异：一帧 vs 一行

面阵相机 (Area Scan)：瞬间的"广角镜"

就像我们平时用的手机摄像头，面阵相机一次曝光捕捉一整张二维图像。

• 代表选手：堡盟 CX/CXG 系列
• 工作方式 ：传感器一次性读取所有像素，形成 W i d t h × H e i g h t Width \times Height Width×Height 的矩阵图像。

线阵相机 (Line Scan)：连续的"扫描仪"

线阵相机每次曝光只捕捉一行像素 （ N × 1 N \times 1 N×1）。

• 代表选手：大恒 MER/MS系列
• 工作方式 ：必须配合物体的高速运动，不断采集"一行"，然后在软件中将成千上万行"拼"成一张完整的二维图像。

---

⚔️ 优缺点深度对比

维度	面阵相机 (如 堡盟 Baumer)	线阵相机 (如 大恒 Daheng)
成像原理	快照式，静态/动态皆可	扫描式，必须物体运动
分辨率	常见 2K, 4K (受限于读出速度)	轻松实现 8K, 16K 甚至 32K 超高分辨率
帧率/行频	受限于全图读出时间 (通常 10-100fps)	极高 (可达 100kHz 行频)，适合高速产线
数据带宽	瞬时爆发高，需大缓存	带宽恒定，对传输压力较小
适用场景	电子元件检测、物流分拣、尺寸测量	印刷检测、金属/薄膜表面检测、高速飞拍
SDK 特点	neoAPI 极简，C++/C# 封装优雅	Galaxy SDK 功能丰富，支持多平台，国产化适配好

💡 选型金句：

• 需要抓拍瞬间 、物体不规则运动 → \rightarrow → 选 面阵（堡盟）。
• 需要极高精度 、物体匀速连续运动 → \rightarrow → 选 线阵（大恒）。

---

🛠️ C++ 实战：代码层面的区别

代码是硬件逻辑的直接映射。下面的代码示例将展示为什么线阵相机必须依赖"运动"和"拼接"。

环境准备

• 面阵库 ：Baumer.NeoAPI (C++ 版本，需链接 neoapi.lib/dll)
• 线阵库 ：GalaxyCameraApi (大恒 Galaxy SDK)
• 通用库 ：OpenCV (用于显示)

---

示例 1：堡盟面阵相机 (Baumer) - "抓拍"

面阵相机的逻辑非常简单：初始化 -> 连接 -> 抓一帧 -> 处理。

#include
#include
#include

int main() {
    try {
        // 1. 连接相机 (neoAPI 极其简洁)
        Neo::Camera cam;
        cam.Connect(); // 自动连接第一台相机

        std::cout << "堡盟面阵相机：开始采集..." << std::endl;

        // 2. 开启流
        cam.StreamStart();

        // 3. 获取单帧图像
        // GetImage 是阻塞式的，直接返回 Image 对象
        Neo::Image image = cam.GetImage(1000); // 超时 1000ms

        // 4. 转换为 OpenCV Mat
        // neoAPI 提供了直接的转换方法
        cv::Mat imgMat(image.GetHeight(), image.GetWidth(), CV_8UC1, image.GetBuffer());

        // 5. 显示与保存
        cv::imshow("Baumer Area Scan", imgMat);
        cv::imwrite("baumer_result.jpg", imgMat);
        cv::waitKey(0);

        cam.StreamStop();
        cam.Disconnect();

    } catch (Neo::NeoException exc) {
        std::cerr << "Error: " << exc.what() << std::endl;
        return -1;
    }

    return 0;
}

代码解读 ：GetImage() 直接返回了一个完整的二维矩阵，无需拼接。这是典型的"所见即所得"。

---

示例 2：大恒线阵相机 (Line Scan) - "扫描"

线阵相机的逻辑是：开启流 -> 循环采集单行 -> 拼接成图 -> 处理 。
(注：大恒 Galaxy SDK 的 C++ 接口基于回调机制)

#include
#include
#include
#include

using namespace gxy;

// 全局变量用于拼接图像
cv::Mat g_stitchedMat;
int g_currentRow = 0;
const int MAX_HEIGHT = 2000; // 预设扫描高度
bool g_isGrabbing = false;
std::mutex g_mtx; // 用于线程安全

// 1. 定义回调类 (Galaxy SDK 使用类继承方式)
class CMyStreamCallback : public IImageStreamCallback {
public:
    void OnImageReceived(CImageDataPtr& spImage, void* pUserContext) override {
        // 2. 核心差异：线阵图像的高度通常为 1
        if (spImage->GetHeight() != 1) return;

        std::lock_guard lock(g_mtx);

        // 3. 拼接逻辑：将这一行放入大图
        if (g_currentRow < MAX_HEIGHT) {
            // 获取图像数据指针
            uint8_t* pRowData = (uint8_t*)spImage->GetImageBuf();
            // 拷贝到 Mat 的指定行
            memcpy(g_stitchedMat.ptr(g_currentRow), pRowData, spImage->GetWidth());
            g_currentRow++;
            printf("扫描进度: %d/%d\r", g_currentRow, MAX_HEIGHT);
        }

        // 4. 检查是否完成
        if (g_currentRow >= MAX_HEIGHT && g_isGrabbing) {
            printf("\n扫描完成！显示图像...\n");
            // 注意：实际项目中建议设置标志位，由主线程显示
        }
    }
};

int main() {
    // 初始化 OpenCV
    cv::namedWindow("Daheng Line Scan", cv::WINDOW_AUTOSIZE);

    CSystemPtr system = CSystem::GetInstance();
    if (!system->IsInterfaceAvailable(0)) {
        printf("未找到可用接口\n");
        return -1;
    }

    // 1. 枚举设备
    system->UpdateInterfaceList(1000);
    if (system->GetInterfaceList()->GetSize() == 0) {
        printf("未找到相机\n");
        return -1;
    }

    // 2. 连接第一台相机
    CInterfacePtr interface = system->GetInterface(0);
    interface->UpdateDeviceList(1000);
    if (interface->GetDeviceList()->GetSize() == 0) {
        printf("接口未连接相机\n");
        return -1;
    }

    CDevicePtr device = interface->GetDevice(0);
    device->Open();

    // 3. 配置线阵参数
    // 设置为连续采集
    device->GetRemoteNode("AcquisitionMode")->SetValue("Continuous");
    // 设置行频 (Line Rate)
    device->GetRemoteNode("AcquisitionLineRate")->Set(10000.0); // 10kHz

    // 获取图像宽度用于初始化缓冲区
    int64_t width = device->GetRemoteNode("Width")->GetValue();
    printf("相机宽度: %lld\n", width);

    // 初始化拼接图像缓冲区
    g_stitchedMat = cv::Mat::zeros(MAX_HEIGHT, width, CV_8UC1);

    // 4. 开启流并注册回调
    CImageStreamPtr stream = device->CreateImageStream();
    CMyStreamCallback callback;
    stream->RegisterImageCallback(&callback, nullptr);

    printf("大恒线阵相机：开始扫描... (按任意键停止)\n");
    g_isGrabbing = true;
    stream->StartAcquisition();
    device->GetRemoteNode("AcquisitionStart")->Execute();

    // 保持运行
    std::this_thread::sleep_for(std::chrono::seconds(5)); // 模拟扫描时间

    device->GetRemoteNode("AcquisitionStop")->Execute();
    stream->StopAcquisition();
    stream->UnregisterImageCallback();
    device->Close();

    cv::imshow("Daheng Line Scan Result", g_stitchedMat);
    cv::waitKey(0);
    cv::destroyAllWindows();

    return 0;
}

代码解读：

1. AcquisitionLineRate：线阵相机的核心参数，必须与传送带速度严格同步。
2. IImageStreamCallback：大恒 Galaxy SDK 使用面向对象的回调方式，需要继承接口类。
3. GetImageBuf()：获取单行原始数据。
4. nHeight == 1 ：逻辑与海康类似，但在 Galaxy SDK 中通过 GetWidth() 和 GetHeight() 获取属性。

---

⚠️ 踩坑指南与注意事项

1. 线阵相机的"行频同步"陷阱

线阵相机最怕行频与物体速度不匹配。

• 行频太快：图像被"压缩"，出现挤压变形。
• 行频太慢：图像被"拉伸"，出现黑线或撕裂。

解决方案 ：大恒相机通常支持 外触发模式，利用光电编码器反馈的脉冲来触发相机采集，实现硬件级同步。

2. 堡盟 neoAPI 的内存管理

在 C++ 中使用 neoAPI 时，image.GetBuffer() 返回的是指针。如果需要在 GetImage 作用域外使用数据，必须进行深拷贝（Deep Copy），否则指针可能失效。

3. 大恒 SDK 的多线程安全

• 回调线程 ：大恒的 OnImageReceived 是在 SDK 内部线程中调用的，严禁 在回调中直接进行耗时的 UI 更新（如 cv::imshow）。
• 建议：在回调中仅进行数据拷贝（入队列），由主线程定时处理显示。

4. SDK 初始化差异

• 堡盟 ：API 极简，Camera 对象直接管理连接和采集。
• 大恒 ：Galaxy SDK 采用了更严谨的工厂模式 ，包含 System -> Interface -> Device -> Stream 的层级结构，初学者容易在枚举设备环节出错。

---

✅ 总结

面阵相机（堡盟 neoAPI）是"稳" ：API 极简，开发效率高，适合绝大多数标准检测场景。
线阵相机（大恒 Galaxy）是"精"：依托国产老牌厂商的技术沉淀，适合高速、高分辨率的表面质量检测。

你的项目，是需要"抓拍"还是"扫描"？
