SpringCloud - 任务调度 - xxl-job

一、xxl-job介绍

xxl-job 是一个分布式任务调度平台，核心设计目标是开发简单、易扩展、分布式的任务调度能力。适用于 Spring Cloud 微服务架构，支持动态调度、分片广播、故障转移等特性。

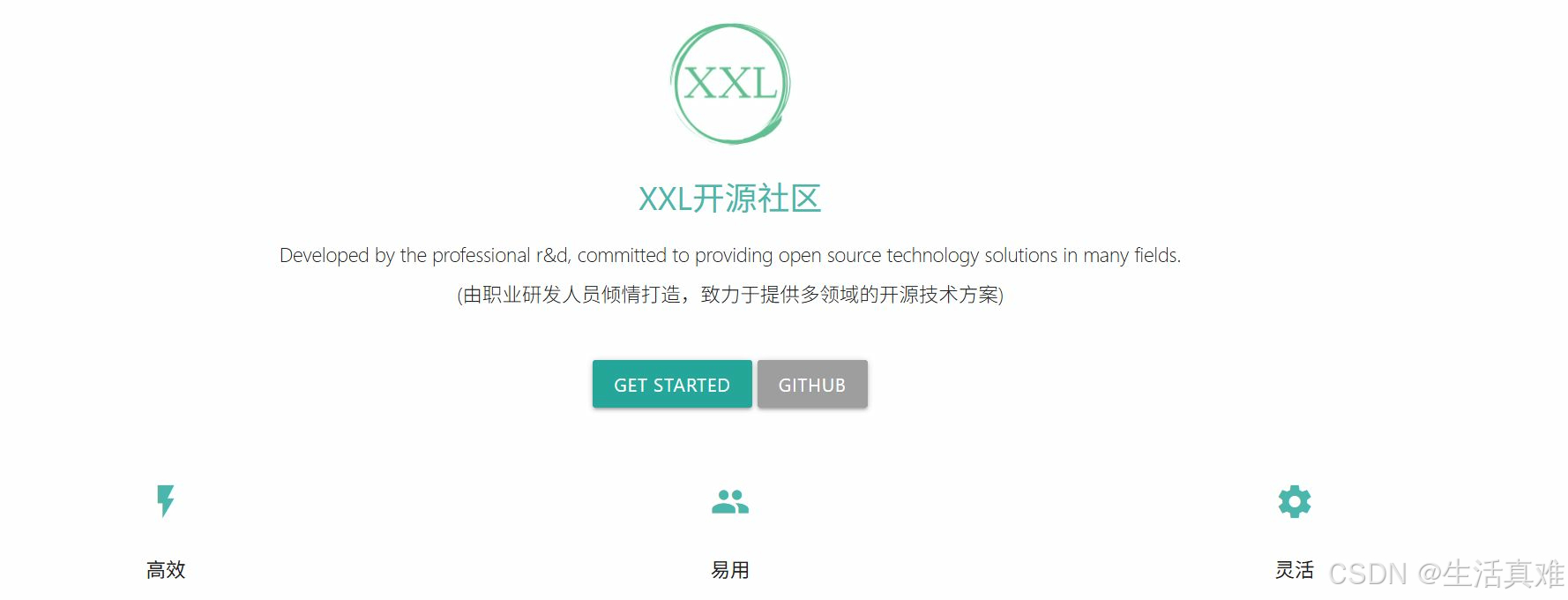

官网地址：XXL开源社区 | 首页

二、核心功能

开箱即用：提供简洁的Web管理控制台，上手快，无需复杂的配置。
分布式调度：原生支持分布式任务调度，支持任务分片，能轻松应对海量任务。
高可用：调度中心支持集群部署，避免单点故障。执行器同样支持集群，任务可以自动故障转移。
弹性扩缩容：执行器集群动态增减机器时，调度中心能自动感知并重新分配任务。
故障处理：提供丰富的失败处理策略（失败重试、故障转移、报警等）。
丰富的路由策略：提供了轮询、随机、故障转移、忙碌转移、一致性HASH、分片广播等多种任务路由策略。
任务依赖：支持简单的子任务依赖，可以配置任务执行成功后触发另一个任务。
阻塞处理策略：当任务因前一个实例未执行完而阻塞时，提供了串行、丢弃后续、覆盖之前等多种处理策略。
易于监控：控制台提供完整的任务执行日志、运行报表，能直观监控任务执行状态和成功率。

三、核心架构

XXL-JOB 系统由两部分组成：

调度中心（Scheduler Center / Admin）
- 角色：系统的"大脑"。
- 功能：负责任务的调度和管理，提供Web管理界面。它根据配置的Cron表达式发出调度请求，并负责选择一台合适的执行器来执行任务。
- 部署：支持集群部署，集群节点之间通过数据库锁（DB锁）或Redis来协调，保证集群环境下调度不会重复执行。
执行器（Executor）
- 角色：系统的"手脚"。
- 功能：负责接收调度中心的请求，并执行具体的业务逻辑（即"JobHandler"）。
- 部署：通常内嵌或独立部署在业务应用中。一个应用（比如一个微服务）可以作为一个执行器。执行器也支持集群部署。
- 通信：调度中心与执行器之间通过 HTTP REST API 进行通信（主流方式，也支持早期版本使用的RPC方式）。

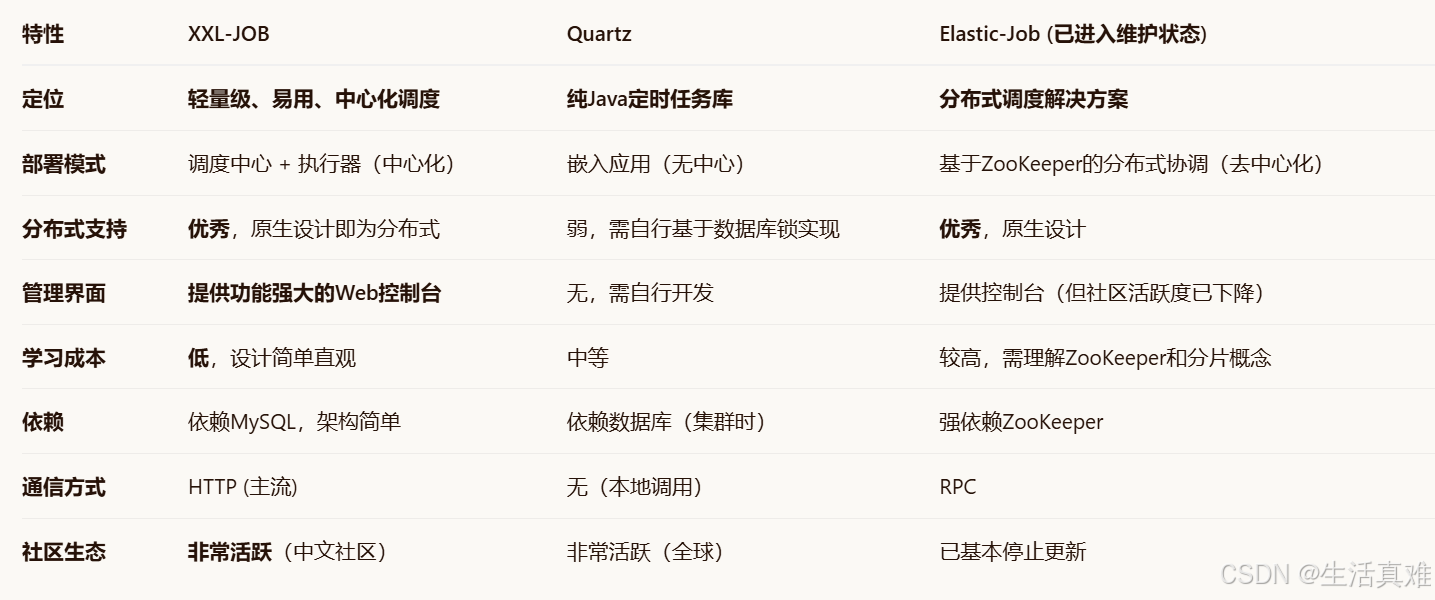

四、与其调度平台简要对比

五、docker-compose部署

在xxl/xxl-job/mysql放置xxl运行的.sql文件：xxl-schema.sql

sql 复制代码

#
# XXL-JOB
# Copyright (c) 2015-present, xuxueli.

CREATE database if NOT EXISTS `xxl_job` default character set utf8mb4 collate utf8mb4_unicode_ci;
use `xxl_job`;

SET NAMES utf8mb4;

## ------------------------------------------------------------------ job group and registry ------------------------------------------------------

CREATE TABLE `xxl_job_group`
(
    `id`           int(11)     NOT NULL AUTO_INCREMENT,
    `app_name`     varchar(64) NOT NULL COMMENT '执行器AppName',
    `title`        varchar(64) NOT NULL COMMENT '执行器名称',
    `address_type` tinyint(4)  NOT NULL DEFAULT '0' COMMENT '执行器地址类型：0=自动注册、1=手动录入',
    `address_list` text COMMENT '执行器地址列表，多地址逗号分隔',
    `update_time`  datetime             DEFAULT NULL,
    PRIMARY KEY (`id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

CREATE TABLE `xxl_job_registry`
(
    `id`                bigint(20)   NOT NULL AUTO_INCREMENT,
    `registry_group`    varchar(50)  NOT NULL,
    `registry_key`      varchar(255) NOT NULL,
    `registry_value`    varchar(255) NOT NULL,
    `update_time`       datetime DEFAULT NULL,
    PRIMARY KEY (`id`),
    UNIQUE KEY `i_g_k_v` (`registry_group`, `registry_key`, `registry_value`) USING BTREE
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

## ------------------------------------------------------------------ job info ------------------------------------------------------

CREATE TABLE `xxl_job_info`
(
    `id`                        int(11)      NOT NULL AUTO_INCREMENT,
    `job_group`                 int(11)      NOT NULL COMMENT '执行器主键ID',
    `job_desc`                  varchar(255) NOT NULL,
    `add_time`                  datetime              DEFAULT NULL,
    `update_time`               datetime              DEFAULT NULL,
    `author`                    varchar(64)           DEFAULT NULL COMMENT '作者',
    `alarm_email`               varchar(255)          DEFAULT NULL COMMENT '报警邮件',
    `schedule_type`             varchar(50)  NOT NULL DEFAULT 'NONE' COMMENT '调度类型',
    `schedule_conf`             varchar(128)          DEFAULT NULL COMMENT '调度配置，值含义取决于调度类型',
    `misfire_strategy`          varchar(50)  NOT NULL DEFAULT 'DO_NOTHING' COMMENT '调度过期策略',
    `executor_route_strategy`   varchar(50)           DEFAULT NULL COMMENT '执行器路由策略',
    `executor_handler`          varchar(255)          DEFAULT NULL COMMENT '任务handler',
    `executor_param`            text                  DEFAULT NULL COMMENT '任务参数',
    `executor_block_strategy`   varchar(50)           DEFAULT NULL COMMENT '阻塞处理策略',
    `executor_timeout`          int(11)      NOT NULL DEFAULT '0' COMMENT '任务执行超时时间，单位秒',
    `executor_fail_retry_count` int(11)      NOT NULL DEFAULT '0' COMMENT '失败重试次数',
    `glue_type`                 varchar(50)  NOT NULL COMMENT 'GLUE类型',
    `glue_source`               mediumtext COMMENT 'GLUE源代码',
    `glue_remark`               varchar(128)          DEFAULT NULL COMMENT 'GLUE备注',
    `glue_updatetime`           datetime              DEFAULT NULL COMMENT 'GLUE更新时间',
    `child_jobid`               varchar(255)          DEFAULT NULL COMMENT '子任务ID，多个逗号分隔',
    `trigger_status`            tinyint(4)   NOT NULL DEFAULT '0' COMMENT '调度状态：0-停止，1-运行',
    `trigger_last_time`         bigint(13)   NOT NULL DEFAULT '0' COMMENT '上次调度时间',
    `trigger_next_time`         bigint(13)   NOT NULL DEFAULT '0' COMMENT '下次调度时间',
    PRIMARY KEY (`id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

CREATE TABLE `xxl_job_logglue`
(
    `id`          int(11)      NOT NULL AUTO_INCREMENT,
    `job_id`      int(11)      NOT NULL COMMENT '任务，主键ID',
    `glue_type`   varchar(50) DEFAULT NULL COMMENT 'GLUE类型',
    `glue_source` mediumtext COMMENT 'GLUE源代码',
    `glue_remark` varchar(128) NOT NULL COMMENT 'GLUE备注',
    `add_time`    datetime    DEFAULT NULL,
    `update_time` datetime    DEFAULT NULL,
    PRIMARY KEY (`id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

## ------------------------------------------------------------------ job log and report ------------------------------------------------------

CREATE TABLE `xxl_job_log`
(
    `id`                        bigint(20)          NOT NULL AUTO_INCREMENT,
    `job_group`                 int(11)             NOT NULL COMMENT '执行器主键ID',
    `job_id`                    int(11)             NOT NULL COMMENT '任务，主键ID',
    `executor_address`          varchar(255)        DEFAULT NULL COMMENT '执行器地址，本次执行的地址',
    `executor_handler`          varchar(255)        DEFAULT NULL COMMENT '任务handler',
    `executor_param`            text                DEFAULT NULL COMMENT '任务参数',
    `executor_sharding_param`   varchar(20)         DEFAULT NULL COMMENT '任务分片参数，格式如 1/2',
    `executor_fail_retry_count` int(11)             NOT NULL DEFAULT '0' COMMENT '失败重试次数',
    `trigger_time`              datetime            DEFAULT NULL COMMENT '调度-时间',
    `trigger_code`              int(11)             NOT NULL COMMENT '调度-结果',
    `trigger_msg`               text                COMMENT '调度-日志',
    `handle_time`               datetime            DEFAULT NULL COMMENT '执行-时间',
    `handle_code`               int(11)             NOT NULL COMMENT '执行-状态',
    `handle_msg`                text                COMMENT '执行-日志',
    `alarm_status`              tinyint(4)          NOT NULL DEFAULT '0' COMMENT '告警状态：0-默认、1-无需告警、2-告警成功、3-告警失败',
    PRIMARY KEY (`id`),
    KEY `I_trigger_time` (`trigger_time`),
    KEY `I_handle_code` (`handle_code`),
    KEY `I_jobgroup` (`job_group`),
    KEY `I_jobid` (`job_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

CREATE TABLE `xxl_job_log_report`
(
    `id`            int(11) NOT NULL AUTO_INCREMENT,
    `trigger_day`   datetime         DEFAULT NULL COMMENT '调度-时间',
    `running_count` int(11) NOT NULL DEFAULT '0' COMMENT '运行中-日志数量',
    `suc_count`     int(11) NOT NULL DEFAULT '0' COMMENT '执行成功-日志数量',
    `fail_count`    int(11) NOT NULL DEFAULT '0' COMMENT '执行失败-日志数量',
    `update_time`   datetime         DEFAULT NULL,
    PRIMARY KEY (`id`),
    UNIQUE KEY `i_trigger_day` (`trigger_day`) USING BTREE
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

## ------------------------------------------------------------------ lock ------------------------------------------------------

CREATE TABLE `xxl_job_lock`
(
    `lock_name` varchar(50) NOT NULL COMMENT '锁名称',
    PRIMARY KEY (`lock_name`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

## ------------------------------------------------------------------ user ------------------------------------------------------

CREATE TABLE `xxl_job_user`
(
    `id`         int(11)     NOT NULL AUTO_INCREMENT,
    `username`   varchar(50) NOT NULL COMMENT '账号',
    `password`   varchar(100) NOT NULL COMMENT '密码加密信息',
    `token`      varchar(100) DEFAULT NULL COMMENT '登录token',
    `role`       tinyint(4)  NOT NULL COMMENT '角色：0-普通用户、1-管理员',
    `permission` varchar(255) DEFAULT NULL COMMENT '权限：执行器ID列表，多个逗号分割',
    PRIMARY KEY (`id`),
    UNIQUE KEY `i_username` (`username`) USING BTREE
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;


## ------------------------------------------------------------------ for default data ------------------------------------------------------

INSERT INTO `xxl_job_group`(`id`, `app_name`, `title`, `address_type`, `address_list`, `update_time`)
    VALUES (1, 'xxl-job-executor-sample', '通用执行器Sample', 0, NULL, now()),
           (2, 'xxl-job-executor-sample-ai', 'AI执行器Sample', 0, NULL, now());

INSERT INTO `xxl_job_info`(`id`, `job_group`, `job_desc`, `add_time`, `update_time`, `author`, `alarm_email`,
                           `schedule_type`, `schedule_conf`, `misfire_strategy`, `executor_route_strategy`,
                           `executor_handler`, `executor_param`, `executor_block_strategy`, `executor_timeout`,
                           `executor_fail_retry_count`, `glue_type`, `glue_source`, `glue_remark`, `glue_updatetime`,
                           `child_jobid`)
VALUES (1, 1, '示例任务01', now(), now(), 'XXL', '', 'CRON', '0 0 0 * * ? *',
        'DO_NOTHING', 'FIRST', 'demoJobHandler', '', 'SERIAL_EXECUTION', 0, 0, 'BEAN', '', 'GLUE代码初始化',
        now(), ''),
       (2, 2, 'Ollama示例任务', now(), now(), 'XXL', '', 'NONE', '',
        'DO_NOTHING', 'FIRST', 'ollamaJobHandler', '{
    "input": "慢SQL问题分析思路",
    "prompt": "你是一个研发工程师，擅长解决技术类问题。",
    "model": "qwen3.5:2b"
}', 'SERIAL_EXECUTION', 0, 0, 'BEAN', '', 'GLUE代码初始化',
        now(), ''),
       (3, 2, 'Dify示例任务', now(), now(), 'XXL', '', 'NONE', '',
        'DO_NOTHING', 'FIRST', 'difyWorkflowJobHandler', '{
    "inputs":{
        "input":"查询班级各学科前三名"
    },
    "user": "xxl-job",
    "baseUrl": "http://localhost/v1",
    "apiKey": "app-OUVgNUOQRIMokfmuJvBJoUTN"
}', 'SERIAL_EXECUTION', 0, 0, 'BEAN', '', 'GLUE代码初始化',
        now(), ''),
       (4, 2, 'OpenClaw示例任务', now(), now(), 'XXL', '', 'NONE', '',
        'DO_NOTHING', 'FIRST', 'openClawJobHandler', '{
    "input": "查看下上海今天得天气，给出出游建议",
    "prompt": "你是一个出游助手，擅长做旅游规划"
}', 'SERIAL_EXECUTION', 0, 0, 'BEAN', '', 'GLUE代码初始化',
        now(), '');

INSERT INTO `xxl_job_user`(`id`, `username`, `password`, `role`, `permission`)
VALUES (1, 'admin', '8d969eef6ecad3c29a3a629280e686cf0c3f5d5a86aff3ca12020c923adc6c92', 1, NULL);

INSERT INTO `xxl_job_lock` (`lock_name`)
VALUES ('schedule_lock');

commit;

创建docker-compose.yml文件，并创建对应的目录，且将目录使用权限给到docker

chown -R 1001:1001 目录

sql 复制代码

services:
  xxljob-mysql:
    container_name: xxljob-mysql
    image: 'mysql:8.0.32'
    restart: always
    networks:
        - xxljob-network
    deploy:
      resources:
        limits:
          memory: 4096m
    volumes:
      - /xxl/xll-job/mysql:/docker-entrypoint-initdb.d
      - /xxl/mysql:/var/lib/mysql
    ports:
      - 13306:3306
    environment:
      - MYSQL_ROOT_PASSWORD=root@123456
  xxl-job-admin:
    image: xuxueli/xxl-job-admin:3.4.0
    container_name: xxl-job-admin
    restart: always
    networks:
        - xxljob-network
    depends_on:
      - xxljob-mysql
    ports:
      - 18080:8080
    volumes:
      - /xxl/xll-job/logs:/data/applogs
      - /xxl/xll-job/data:/xxl-job
    environment:
      - SPRING_DATASOURCE_URL=jdbc:mysql://xxljob-mysql:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
      - SPRING_DATASOURCE_USERNAME=root
      - SPRING_DATASOURCE_PASSWORD=root@123456
networks:
  xxljob-network:
    driver: bridge

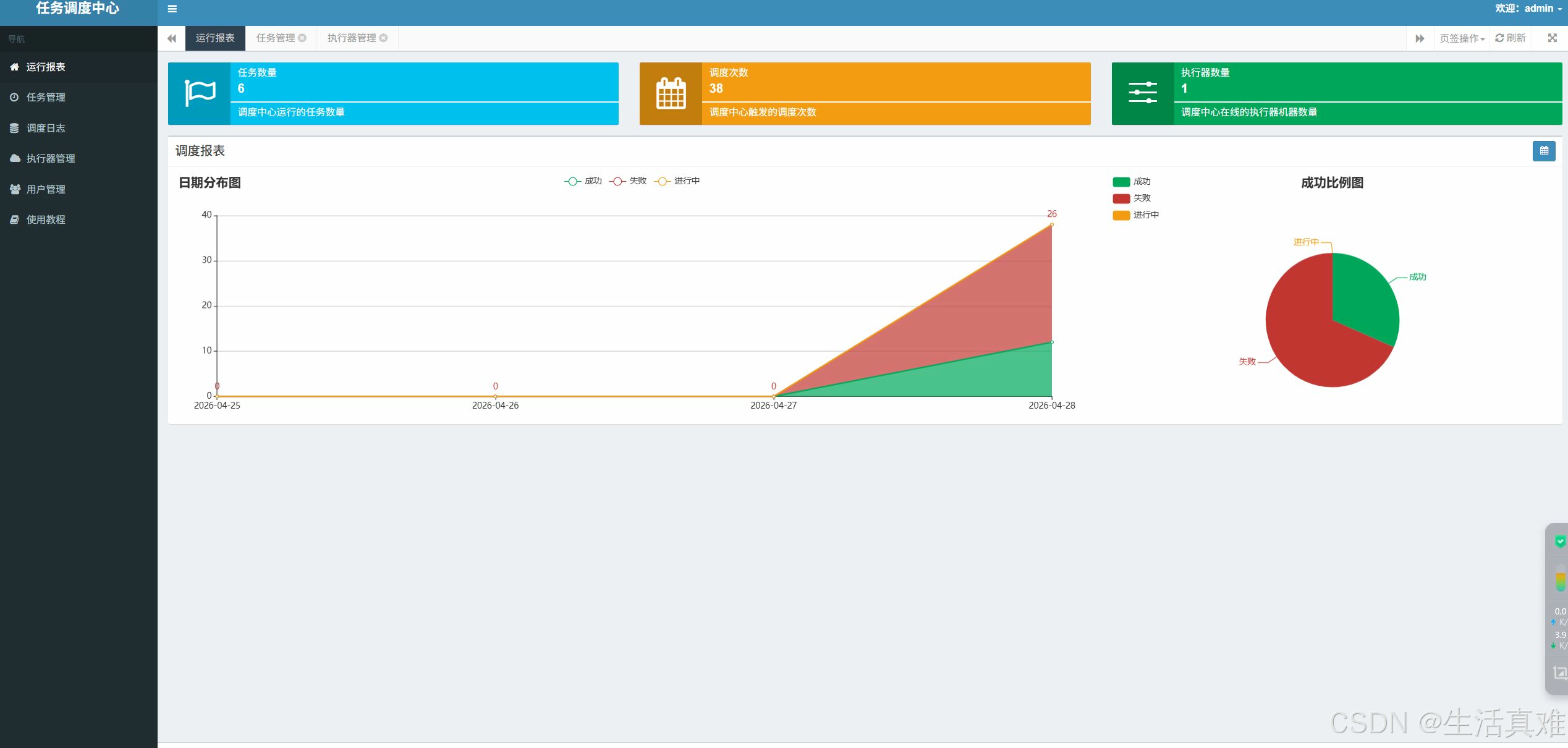

六、运行并打开地址验证

输入地址：http://ip:18080/xxl-job-admin

用户名密码：admin/123456
