Ubuntu22.04 + ROS2 Humble + RealSense D435i 部署VINS-Fusion视觉惯性SLAM

一、准备工作

1. 环境要求

在开始部署VINS-Fusion之前，请确保系统已经安装了以下软件并满足相关要求：

组件	版本/要求	确认命令
操作系统	Ubuntu 22.04	lsb_release -a
ROS2	Humble	ros2 --version
构建工具	colcon	colcon --version
基础依赖	git, cmake, build-essential, python3-pip, libopencv-dev	已安装

此外，请确保可以通过USB 3.0接口正常访问D435i相机。

2. 安装系统依赖和第三方库

VINS-Fusion需要Ceres Solver和OpenCV。

（1）安装Ceres Solver

打开终端，输入：

sudo apt-get install libgoogle-glog-dev libgflags-dev libatlas-base-dev libeigen3-dev libsuitesparse-dev

克隆代码：

git clone https://ceres-solver.googlesource.com/ceres-solver

或者

git clone https://github.com/ceres-solver/ceres-solver

Ceres Solver 官方在 GitHub 也有镜像，可直接克隆。

确认分支是 2.1.0 ：

cd ceres-solver

git checkout 2.1.0

注意：必须使用 2.1.0 版本。

mkdir build && cd build

编译：

cmake .. -DBUILD_TESTING=OFF -DBUILD_EXAMPLES=OFF

make -j4

安装：

sudo make install

（2）安装Eigen3

打开终端，输入：

sudo apt-get install libeigen3-dev

（3）安装其他ROS2依赖

打开终端，输入：

sudo apt-get install ros-humble-cv-bridge ros-humble-tf2-eigen ros-humble-tf2-geometry-msgs ros-humble-nav-msgs

深度相机的环境如果没有安装可以参考以下文章：

amd64(电脑等): Ubuntu 22.04/ROS2 Humble下使用Intel RealSense D435i相机

arm64(树莓派等): 树莓派4B上从源码编译安装 librealsense

架构	位数	指令集风格	主要设计者	常见设备
amd64 (x86-64)	64 位	CISC（扩展）	AMD（首推），Intel 跟进	绝大多数桌面/服务器 CPU（Intel Core/至强、AMD Ryzen/EPYC）
arm64 (AArch64)	64 位	RISC（精简指令集）	ARM 公司	手机/平板（骁龙、苹果 M 系列）、苹果 Mac、部分服务器（AWS Graviton、华为鲲鹏）

二、编译VINS-Fusion

1. 创建工作空间并克隆代码

打开终端，输入：

mkdir -p ~/vins_ws/src && cd ~/vins_ws/src

克隆代码：

git clone https://github.com/fanhong-li/VINS-Fusion-ROS2-Humble.git

2. 配置为CPU模式（推荐）

推荐使用 fanhong-li 针对Humble的版本，并切换到CPU模式以简化依赖。

编辑文件 vins/src/featureTracker/feature_tracker.h，注释掉或删除第14行的 #define GPU_MODE 1 。

/*******************************************************
 * Copyright (C) 2019, Aerial Robotics Group, Hong Kong University of Science and Technology
 *
 * This file is part of VINS.
 *
 * Licensed under the GNU General Public License v3.0;
 * you may not use this file except in compliance with the License.
 *
 * Author: Qin Tong (qintonguav@gmail.com)
 *******************************************************/

#pragma once

#define GPU_MODE 0


#include <cstdio>
#include <iostream>
#include <queue>
#include <execinfo.h>
#include <csignal>
#include <opencv2/opencv.hpp>
#include <eigen3/Eigen/Dense>

// #ifdef GPU_MODE
// #include <opencv2/cudaoptflow.hpp>
// #include <opencv2/cudaimgproc.hpp>
// #include <opencv2/cudaarithm.hpp>
// #endif

#include "camodocal/camera_models/CameraFactory.h"
#include "camodocal/camera_models/CataCamera.h"
#include "camodocal/camera_models/PinholeCamera.h"
#include "../estimator/parameters.h"
#include "../utility/tic_toc.h"

using namespace std;
using namespace camodocal;
using namespace Eigen;


#define ROS_INFO RCUTILS_LOG_INFO
#define ROS_WARN RCUTILS_LOG_WARN
#define ROS_DEBUG RCUTILS_LOG_DEBUG
#define ROS_ERROR RCUTILS_LOG_ERROR

bool inBorder(const cv::Point2f &pt);
void reduceVector(vector<cv::Point2f> &v, vector<uchar> status);
void reduceVector(vector<int> &v, vector<uchar> status);

class FeatureTracker
{
public:
    FeatureTracker();
    map<int, vector<pair<int, Eigen::Matrix<double, 7, 1>>>> trackImage(double _cur_time, const cv::Mat &_img, const cv::Mat &_img1 = cv::Mat());
    void setMask();
    void addPoints();
    void readIntrinsicParameter(const vector<string> &calib_file);
    void showUndistortion(const string &name);
    void rejectWithF();
    void undistortedPoints();
    vector<cv::Point2f> undistortedPts(vector<cv::Point2f> &pts, camodocal::CameraPtr cam);
    vector<cv::Point2f> ptsVelocity(vector<int> &ids, vector<cv::Point2f> &pts,
                                    map<int, cv::Point2f> &cur_id_pts, map<int, cv::Point2f> &prev_id_pts);
    void showTwoImage(const cv::Mat &img1, const cv::Mat &img2,
                      vector<cv::Point2f> pts1, vector<cv::Point2f> pts2);
    void drawTrack(const cv::Mat &imLeft, const cv::Mat &imRight,
                                   vector<int> &curLeftIds,
                                   vector<cv::Point2f> &curLeftPts,
                                   vector<cv::Point2f> &curRightPts,
                                   map<int, cv::Point2f> &prevLeftPtsMap);
    void setPrediction(map<int, Eigen::Vector3d> &predictPts);
    double distance(cv::Point2f &pt1, cv::Point2f &pt2);
    void removeOutliers(set<int> &removePtsIds);
    cv::Mat getTrackImage();
    bool inBorder(const cv::Point2f &pt);

    int row, col;
    cv::Mat imTrack;
    cv::Mat mask;
    cv::Mat fisheye_mask;
    cv::Mat prev_img, cur_img;
    vector<cv::Point2f> n_pts;
    vector<cv::Point2f> predict_pts;
    vector<cv::Point2f> predict_pts_debug;
    vector<cv::Point2f> prev_pts, cur_pts, cur_right_pts;
    vector<cv::Point2f> prev_un_pts, cur_un_pts, cur_un_right_pts;
    vector<cv::Point2f> pts_velocity, right_pts_velocity;
    vector<int> ids, ids_right;
    vector<int> track_cnt;
    map<int, cv::Point2f> cur_un_pts_map, prev_un_pts_map;
    map<int, cv::Point2f> cur_un_right_pts_map, prev_un_right_pts_map;
    map<int, cv::Point2f> prevLeftPtsMap;
    vector<camodocal::CameraPtr> m_camera;
    double cur_time;
    double prev_time;
    bool stereo_cam;
    int n_id;
    bool hasPrediction;
};

3.编译

打开终端，输入：

cd ~/vins_ws

colcon build --symlink-install

第一次编译可能会出现一些警告，不影响使用，二次编译后正常会不再提示。

三、运行测试VINS

1. 启动深度相机

打开终端，输入：

ros2 run realsense2_camera realsense2_camera_node

我的结果如下：

[INFO] [1777450914.823309256] [camera.camera]: RealSense ROS v4.57.7
[INFO] [1777450914.823432696] [camera.camera]: Built with LibRealSense v2.57.7
[INFO] [1777450914.823449459] [camera.camera]: Running with LibRealSense v2.57.7
[INFO] [1777450914.943317136] [camera.camera]: Device with serial number 346122072355 was found.

[INFO] [1777450914.943374831] [camera.camera]: Device with physical ID /sys/devices/pci0000:00/0000:00:14.0/usb2/2-4/2-4:1.0/video4linux/video2 was found.
[INFO] [1777450914.943385152] [camera.camera]: Device with name Intel RealSense D435I was found.
[INFO] [1777450914.943602198] [camera.camera]: Device with port number 2-4 was found.
[INFO] [1777450914.943613084] [camera.camera]: Device USB type: 3.2
[INFO] [1777450914.943682257] [camera.camera]: getParameters...
[INFO] [1777450914.944002600] [camera.camera]: JSON file is not provided
[INFO] [1777450914.944014385] [camera.camera]: Device Name: Intel RealSense D435I
[INFO] [1777450914.944023459] [camera.camera]: Device Serial No: 346122072355
[INFO] [1777450914.944031485] [camera.camera]: Device physical port: /sys/devices/pci0000:00/0000:00:14.0/usb2/2-4/2-4:1.0/video4linux/video2
[INFO] [1777450914.944040313] [camera.camera]: Device FW version: 5.17.0.10
[INFO] [1777450914.944048065] [camera.camera]: Device Product ID: 0x0B3A
[INFO] [1777450914.944055311] [camera.camera]: Sync Mode: Off
[INFO] [1777450915.034747310] [camera.camera]: Stopping Sensor: Depth Module
[INFO] [1777450915.034825562] [camera.camera]: Stopping Sensor: RGB Camera
[INFO] [1777450915.034844735] [camera.camera]: Stopping Sensor: Motion Module
[INFO] [1777450915.057221376] [camera.camera]: Starting Sensor: Depth Module
[INFO] [1777450915.064205035] [camera.camera]: Open profile: stream_type: Infra(1), Format: Y8, Width: 848, Height: 480, FPS: 30
[INFO] [1777450915.064264335] [camera.camera]: Open profile: stream_type: Infra(2), Format: Y8, Width: 848, Height: 480, FPS: 30
[INFO] [1777450915.064281219] [camera.camera]: Open profile: stream_type: Depth(0), Format: Z16, Width: 848, Height: 480, FPS: 30
[INFO] [1777450915.116371556] [camera.camera]: Starting Sensor: RGB Camera
[INFO] [1777450915.120629268] [camera.camera]: Open profile: stream_type: Color(0), Format: RGB8, Width: 1280, Height: 720, FPS: 30
 29/04 16:21:55,127 WARNING [130591079859776] (ds-calib-parsers.cpp:36) IMU Calibration is not available, default intrinsic and extrinsic will be used.
[INFO] [1777450915.129855559] [camera.camera]: Starting Sensor: Motion Module
[INFO] [1777450915.138936031] [camera.camera]: Open profile: stream_type: Accel(0)Format: MOTION_XYZ32F, FPS: 100
[INFO] [1777450915.138985065] [camera.camera]: Open profile: stream_type: Gyro(0)Format: MOTION_XYZ32F, FPS: 200
[INFO] [1777450915.145119521] [camera.camera]: RealSense Node Is Up!

可以使用以下常用参数来控制和定制相机输出：

参数	说明	常用值示例
enable_color	是否启用彩色图像流	true (默认), false
enable_depth	是否启用深度图像流	true (默认), false
enable_infra1/enable_infra2	是否启用左右红外图像流	true (默认), false
enable_gyro/enable_accel	是否启用IMU数据流（陀螺仪/加速度计）	true , false
enable_sync	是否启用硬件级传感器同步	true , false
depth_module.profile	设置深度模块的分辨率和帧率，格式为 宽x高x帧率	640x480x30, 848x480x15
rgb_camera.profile / color_profile	设置彩色摄像头模块的分辨率和帧率	640x480x30, 1920x1080x30
pointcloud.enable	是否启用点云生成	true , false
spatial_filter.enable	是否启用空间滤波器（平滑滤波）	true , false
temporal_filter.enable	是否启用时间滤波器（滤波）	true , false
align_depth.enable	是否将深度图对齐到彩色图坐标系	true , false
initial_reset	是否在启动时重置设备（解决通信错误）	true , false

2. 启动VINS节点

在工作空间打开终端，输入：

source ~/vins_ws/install/setup.bash

ros2 run vins vins_node ~/vins_ws/src/VINS-Fusion-ROS2-Humble/config/realsense_d435i/realsense_stereo_imu_config.yaml

我的结果如下：

[INFO] [launch]: All log files can be found below /home/robot/.ros/log/2026-04-29-16-22-26-428802-ll-Lenovo-14260
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [rviz2-1]: process started with pid [14261]
[rviz2-1] [INFO] [1777450947.400935128] [rviz2]: Stereo is NOT SUPPORTED
[rviz2-1] [INFO] [1777450947.401048413] [rviz2]: OpenGl version: 4.6 (GLSL 4.6)
[rviz2-1] [INFO] [1777450947.433413778] [rviz2]: Stereo is NOT SUPPORTED
[rviz2-1] [INFO] [1777451036.141189146] [rviz2]: Stereo is NOT SUPPORTED

深度相机D435i的配置文件是放在~/vins_ws/src/VINS-Fusion-ROS2-Humble/config/realsense_d435i下的realsense_stereo_imu_config.yaml，可以根据需要进行修改。

3. 启动RVIZ2

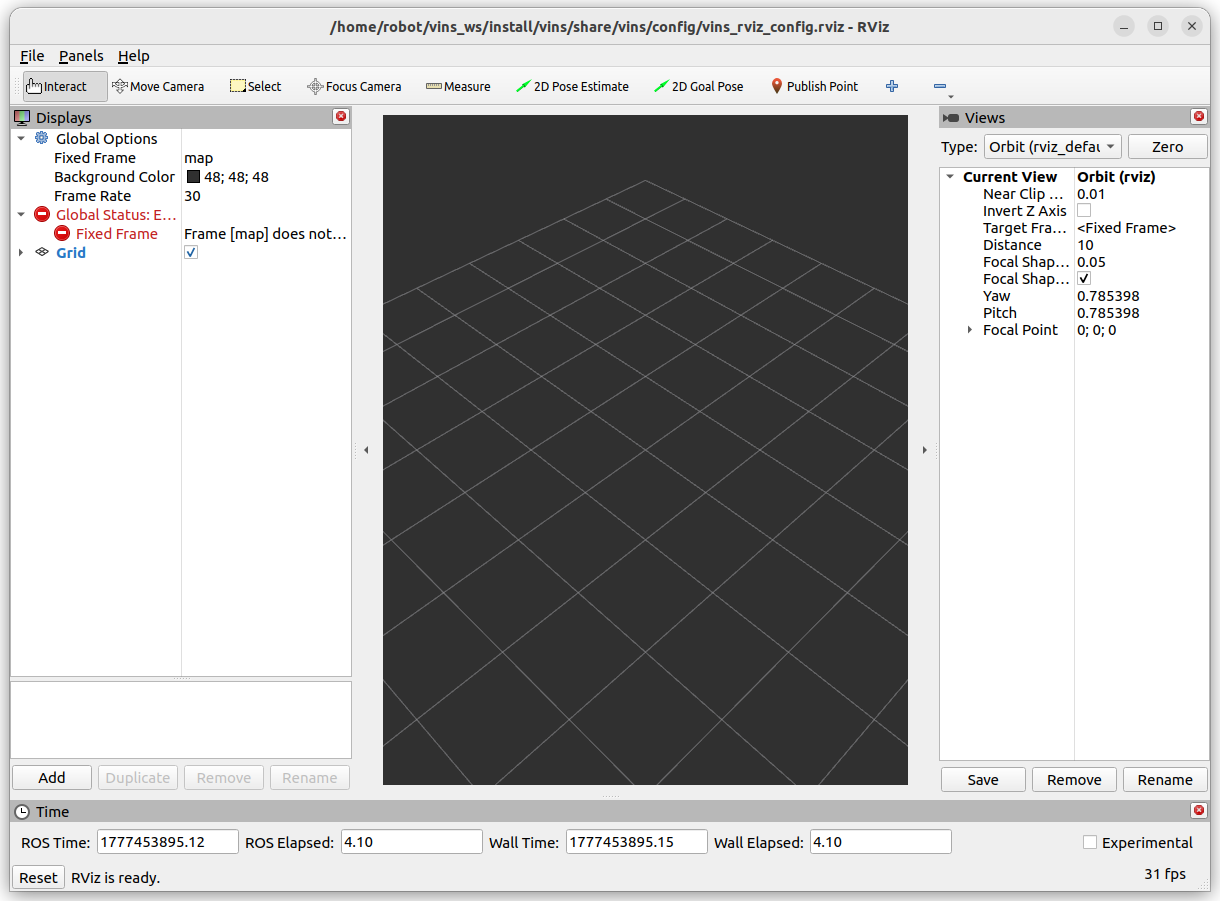

（1）启动RVIZ

在工作空间打开终端，输入：

source ~/vins_ws/install/setup.bash

ros2 launch vins vins_rviz.launch.xml

（2）添加显示插件

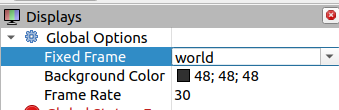

Fixed Frame 输入 world：

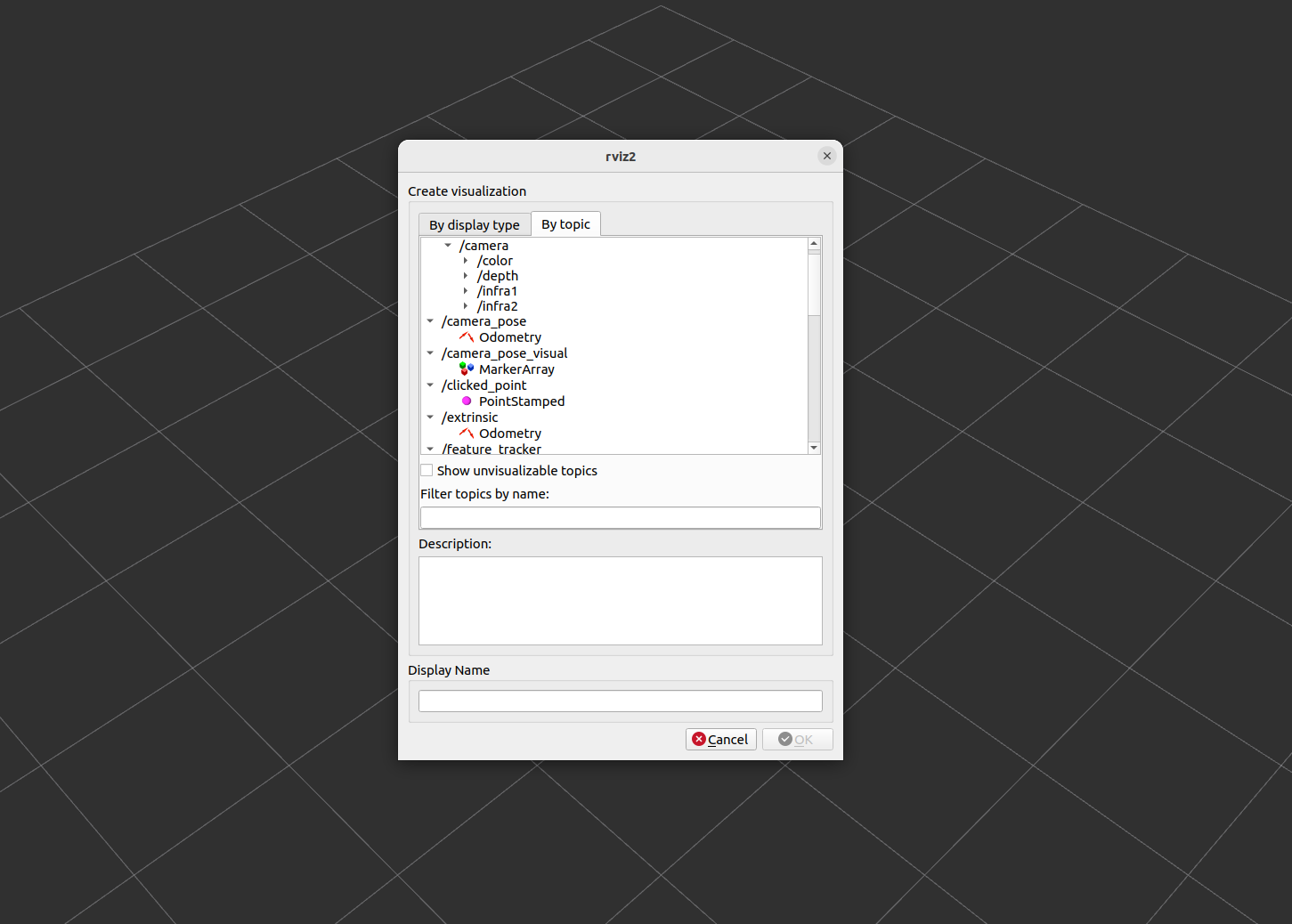

点击 RViz 左下角的 Add 按钮，在弹出的面板中选择对应话题：

依次添加：

显示类型	话题 (Topic)	说明
Image	/camera/camera/color/image_raw	实时彩色图像
PointCloud2	/point_cloud	VINS 生成的三维点云地图
Path	/path	相机运动轨迹
MarkerArray	/feature_tracker/feature	当前帧提取的特征点（需将 Marker 的 Namespace 或 Topic 设为该话题）

具体操作为：

• 添加 Image ：Add → 在 By topic 选项卡中找到 /camera/camera/color/image_raw → 选择 Image → OK。然后图像就会显示在 RViz 中央。

• 添加 PointCloud2 ：Add → 按 Topic 筛选 → 找到 /point_cloud → 选择 PointCloud2 → OK。然后将该点云显示的 Style 设为 Points，并适当调整 Size（例如 0.05）。

---

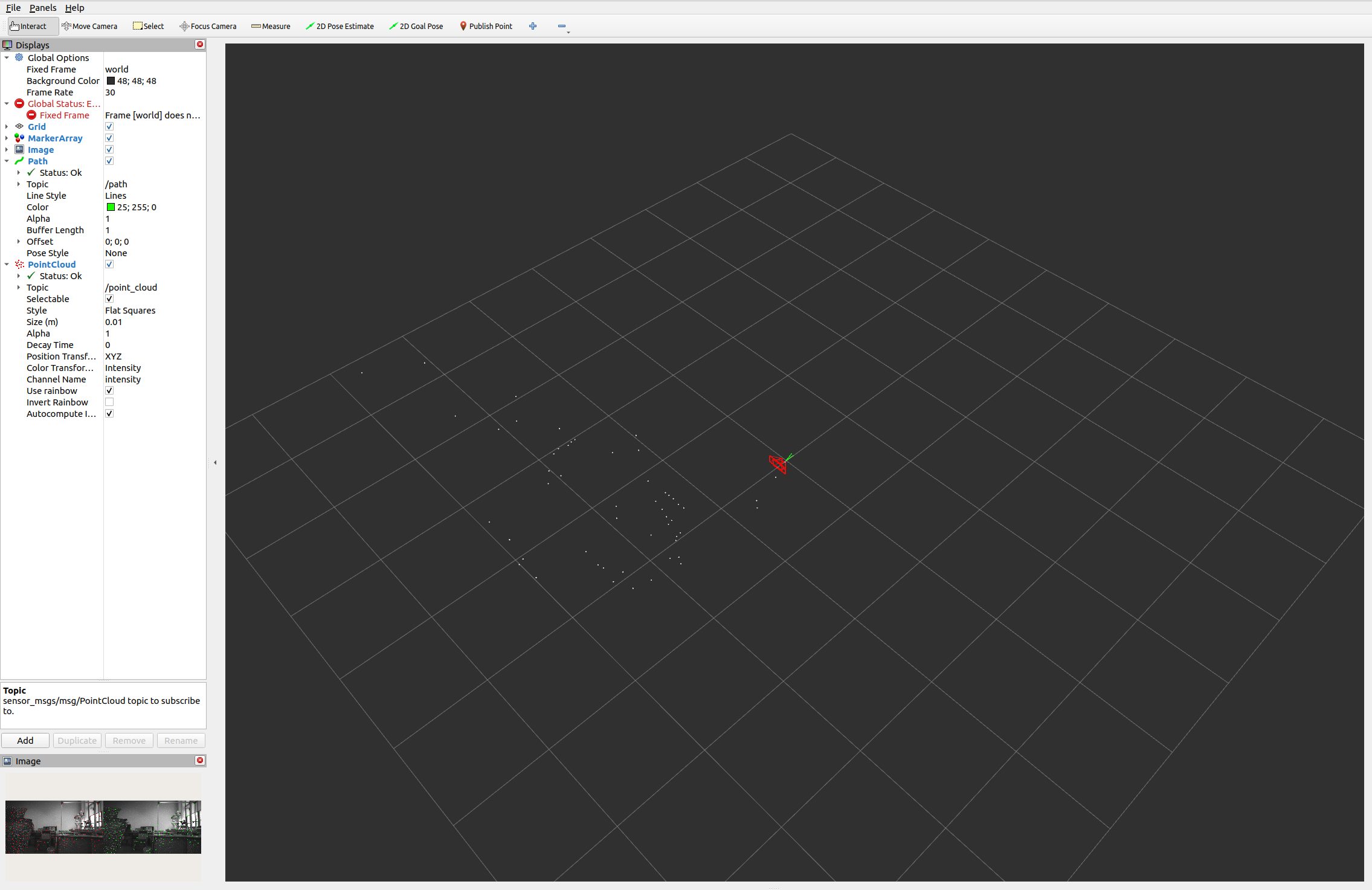

现在就可以看到点云和轨迹了：

补充：保存配置以便下次使用

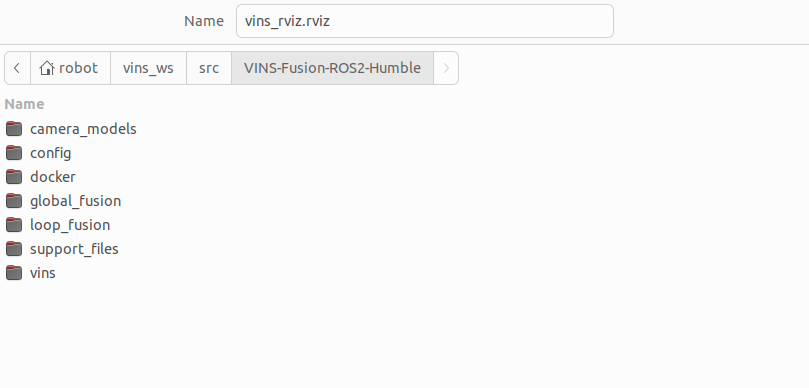

设置好所有显示插件后，可以保存当前配置：菜单栏 File → Save Config As → 选择路径（例如 ~/vins_ws/src/VINS-Fusion-ROS2-Humble/vins_rviz.rviz）。

下次启动 RViz 时可以用：

rviz2 -d ~/vins_ws/src/VINS-Fusion-ROS2-Humble/vins_rviz.rviz

也可以修改 vins_rviz.launch.xml 文件，让它默认加载这个配置。
