一、前言
本文针对鱼眼相机拍摄图像存在的桶形畸变 问题，基于原生 WebGL+Canvas 实现前端实时图像去畸变功能；核心畸变校正算法在片元着色器 (Shader) 中完成，利用 GPU 并行计算能力实现高性能像素级处理。文章讲解鱼眼畸变数学模型、相机内参 / 畸变参数应用、WebGL 渲染流程、Shader 算法实现，
二、核心技术解析
本方案所有技术均为前端图像 / 图形处理标准方案，逐一解析原理与作用：

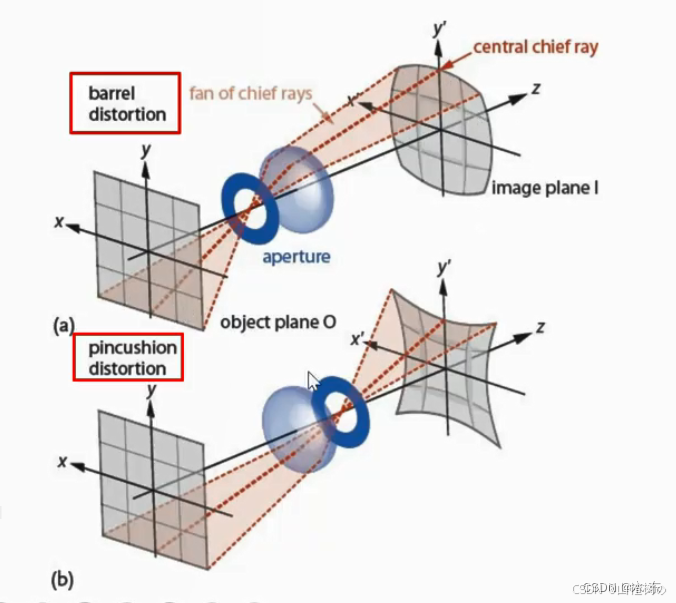

2.1 鱼眼径向畸变原理
鱼眼镜头的畸变属于径向畸变，是最主要的畸变类型：
- 表现形式：桶形畸变（图像边缘向外扩张，直线变弯曲）；
- 成因：镜头光学中心与边缘的折射系数不一致；
- 校正模型：工业标准采用 OpenCV 鱼眼 4 参数畸变模型 （
k1,k2,k3,k4），也是本文使用的校正算法。
2.2 相机内参矩阵
相机标定后得到的核心参数，用于像素坐标与空间坐标转换：

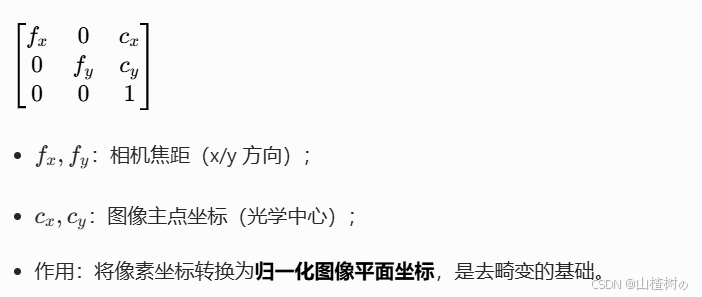

内参矩阵（3×3）：
2.3 鱼眼畸变参数
OpenCV 标准鱼眼畸变系数：[k1, k2, k3, k4]
- 4 个参数完全描述鱼眼镜头的径向畸变特性；
- 由相机标定工具（Matlab/OpenCV 标定板）实测得到。
2.4 WebGL（前端硬件加速核心）
WebGL 是OpenGL ES 2.0的 Web 封装，前端唯一能调用 GPU 的原生 API：
- 优势：并行计算，GPU 同时处理数百万像素，性能比 Canvas 2D 高 100 倍以上；
- 作用：渲染图像、传递纹理、调度 Shader 着色器；
- 依赖：Canvas 作为渲染容器，浏览器原生支持，无环境依赖。
2.5 Shader 着色器（去畸变计算核心）
WebGL 的灵魂，分为两种着色器，所有去畸变计算在片元 Shader 中完成：
- 顶点着色器 (Vertex Shader)：处理顶点坐标，确定渲染区域（全屏四边形）；
- 片元着色器 (Fragment Shader) ：GPU 并行执行，每个像素执行一次，计算该像素的去畸变坐标，采样纹理输出校正后像素；
- 特性：无循环开销，像素级并行，极致性能。
2.6 Canvas API
- 作为 WebGL 的渲染载体，提供 DOM 展示容器；
- 支持最终图像导出（Base64/Blob），可保存去畸变结果。
三、鱼眼去畸变数学模型（OpenCV 标准）
这是 Shader 中校正算法的核心公式，严格遵循 OpenCV 鱼眼校正逻辑：
3.1 校正流程（逐像素）
-
目标像素坐标 → 归一化坐标
输入：去畸变后目标像素
(u, v)转换为归一化坐标：
-

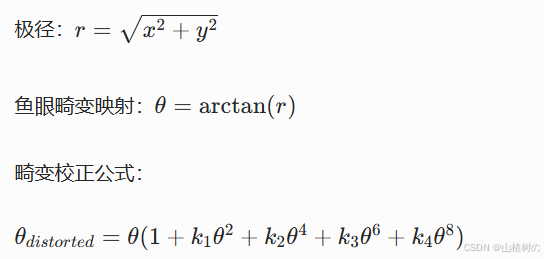

计算极径 + 畸变校正

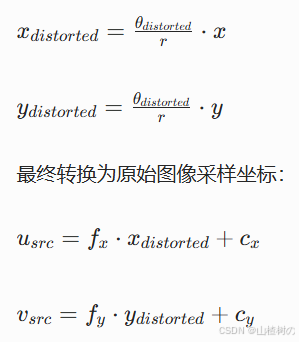

- 畸变坐标 → 原始鱼眼图像像素坐标
4. 纹理采样 用(u_src, v_src)从鱼眼原图中采样像素，输出到目标图像。
核心逻辑：反向映射（从去畸变后的图像坐标，计算对应原图坐标），避免空洞、重复像素。

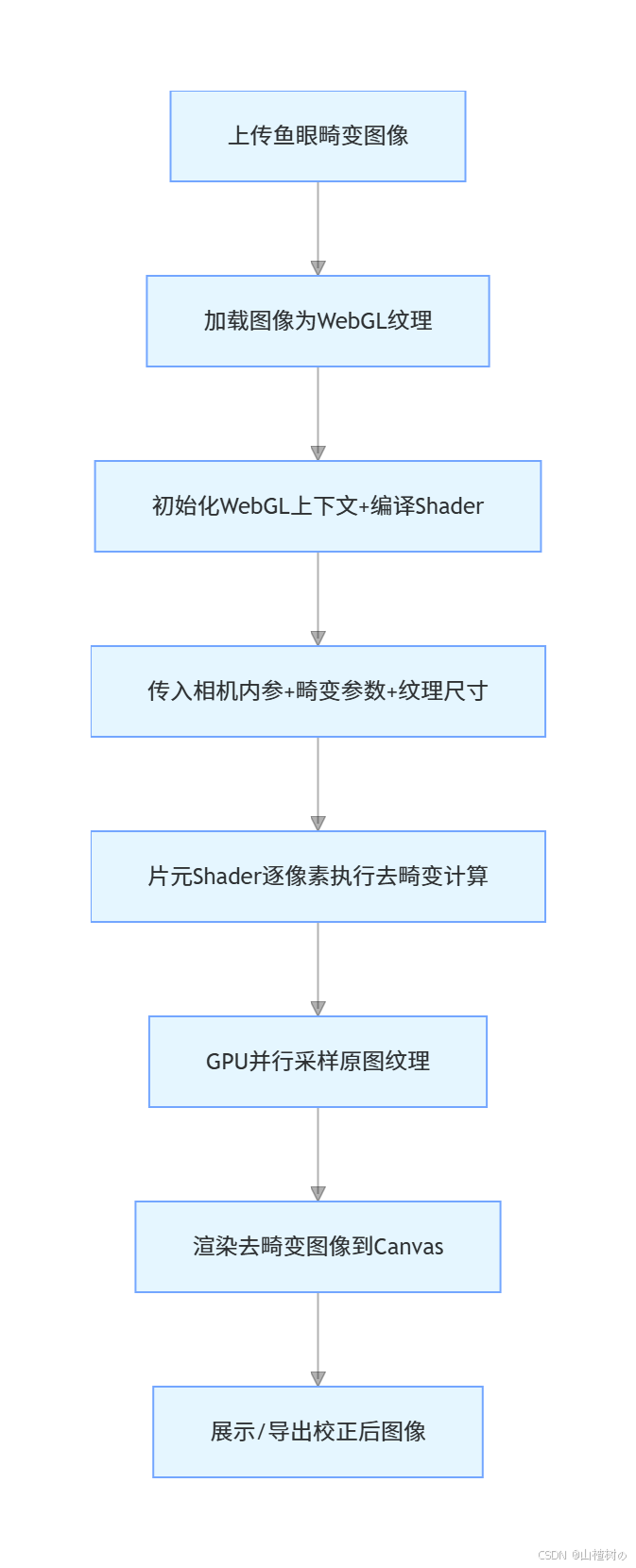

四、实现思路与流程
方案亮点
- GPU 加速：Shader 并行计算，高清图像毫秒级校正；
- 精度拉满：严格遵循 OpenCV 鱼眼模型，与后端校正结果一致；
- 纯前端：无依赖、无后端、原生实现；
- 可配置：直接传入相机内参 / 畸变参数，适配任意鱼眼相机。
五、完整代码实现
代码直接复制即可运行，原生 WebGL+Shader，无第三方库，内参 / 畸变参数可自由配置，适配 CSDN 直接搬运。
5.1 完整 HTML 代码（CSS+JS+Shader）
html
<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>鱼眼图像去畸变 - WebGL+Shader实现</title>
<style>
* {
margin: 0;
padding: 0;
box-sizing: border-box;
font-family: "Microsoft YaHei", sans-serif;
}
.container {
width: 95%;
margin: 20px auto;
padding: 20px;
border: 1px solid #eee;
border-radius: 8px;
}
.title {
text-align: center;
margin-bottom: 10px;
color: #333;
}
.tip {
text-align: center;
color: #666;
margin-bottom: 20px;
font-size: 14px;
}
.upload-box {
text-align: center;
margin: 20px 0;
}
#imageInput {
padding: 6px;
border: 1px solid #ccc;
border-radius: 4px;
}
.canvas-wrapper {
display: flex;
justify-content: center;
gap: 20px;
flex-wrap: wrap;
margin: 20px 0;
}
.canvas-item {
text-align: center;
}
canvas {
border: 1px solid #eee;
border-radius: 4px;
max-width: 100%;
}
.label {
margin-top: 8px;
font-size: 14px;
color: #333;
}
.params-box {
margin: 20px 0;
padding: 15px;
background: #f9f9f9;
border-radius: 6px;
}
.params-title {
font-size: 16px;
margin-bottom: 10px;
color: #409eff;
}
</style>
</head>
<body>
<div class="container">
<h2 class="title">前端原生WebGL鱼眼图像去畸变</h2>
<p class="tip">Shader像素级校正 | OpenCV鱼眼模型 | GPU硬件加速</p>
<!-- 相机参数配置区（可根据实际标定参数修改） -->
<div class="params-box">
<p class="params-title">📷 相机标定参数（可修改）</p>
<p>内参矩阵 fx=500, fy=500, cx=320, cy=240</p>
<p>畸变系数 k1=-0.3, k2=0.1, k3=-0.05, k4=0.02</p>
</div>
<!-- 上传区域 -->
<div class="upload-box">
<input type="file" id="imageInput" accept="image/*">
</div>
<!-- 原图 + 去畸变效果图 -->
<div class="canvas-wrapper">
<div class="canvas-item">
<canvas id="srcCanvas" width="640" height="480"></canvas>
<p class="label">原始鱼眼图像</p>
</div>
<div class="canvas-item">
<canvas id="distCanvas" width="640" height="480"></canvas>
<p class="label">去畸变后图像</p>
</div>
</div>
</div>
<script>
// ===================== 1. 相机标定参数（核心！替换为你的实际参数） =====================
const CAMERA_PARAMS = {
fx: 500, // 焦距x
fy: 500, // 焦距y
cx: 320, // 主点x
cy: 240, // 主点y
k1: -0.3, // 畸变系数1
k2: 0.1, // 畸变系数2
k3: -0.05, // 畸变系数3
k4: 0.02 // 畸变系数4
};
// ===================== 2. DOM元素获取 =====================
const imageInput = document.getElementById('imageInput');
const srcCanvas = document.getElementById('srcCanvas');
const distCanvas = document.getElementById('distCanvas');
const srcCtx = srcCanvas.getContext('2d');
let gl = null; // WebGL上下文
let texture = null; // 纹理对象
let imageSize = [640, 480]; // 图像默认尺寸
// ===================== 3. 上传图像监听 =====================
imageInput.addEventListener('change', (e) => {
const file = e.target.files[0];
if (!file) return;
const img = new Image();
img.onload = function () {
// 绘制原图
imageSize = [img.width, img.height];
srcCanvas.width = img.width;
srcCanvas.height = img.height;
distCanvas.width = img.width;
distCanvas.height = img.height;
srcCtx.drawImage(img, 0, 0);
// 初始化WebGL并执行去畸变
initWebGL();
createTexture(img);
draw();
};
img.src = URL.createObjectURL(file);
});
// ===================== 4. 初始化WebGL =====================
function initWebGL() {
gl = distCanvas.getContext('webgl');
if (!gl) {
alert('浏览器不支持WebGL');
return;
}
// 顶点着色器源码
const vertexShaderSource = `
attribute vec2 a_position;
varying vec2 v_texCoord;
void main() {
// 顶点坐标映射为纹理坐标 (WebGL纹理Y轴翻转)
v_texCoord = vec2((a_position.x + 1.0) / 2.0, (1.0 - a_position.y) / 2.0);
gl_Position = vec4(a_position, 0.0, 1.0);
}
`;
// 片元着色器源码（核心：鱼眼去畸变算法）
const fragmentShaderSource = `
precision mediump float;
uniform sampler2D u_texture;
uniform vec2 u_imageSize;
uniform vec4 u_distort; // k1,k2,k3,k4
uniform vec4 u_intrinsic; // fx,fy,cx,cy
varying vec2 v_texCoord;
void main() {
// 1. 获取目标像素坐标 (u, v)
float u = v_texCoord.x * u_imageSize.x;
float v = v_texCoord.y * u_imageSize.y;
// 2. 像素坐标转归一化坐标
float fx = u_intrinsic.x;
float fy = u_intrinsic.y;
float cx = u_intrinsic.z;
float cy = u_intrinsic.w;
float x = (u - cx) / fx;
float y = (v - cy) / fy;
// 3. 鱼眼畸变校正计算 (OpenCV 4参数模型)
float r = sqrt(x * x + y * y);
if(r < 0.0001) { // 中心像素无畸变
gl_FragColor = texture2D(u_texture, v_texCoord);
return;
}
float theta = atan(r);
float theta2 = theta * theta;
float theta4 = theta2 * theta2;
float theta6 = theta4 * theta2;
float theta8 = theta6 * theta2;
float k1 = u_distort.x;
float k2 = u_distort.y;
float k3 = u_distort.z;
float k4 = u_distort.w;
float theta_d = theta * (1.0 + k1*theta2 + k2*theta4 + k3*theta6 + k4*theta8);
// 4. 计算畸变后的坐标
float scale = theta_d / r;
float x_dist = x * scale;
float y_dist = y * scale;
// 5. 转换为原始图像像素坐标
float u_src = fx * x_dist + cx;
float v_src = fy * y_dist + cy;
// 6. 转换为纹理坐标并采样
vec2 src_tex = vec2(u_src / u_imageSize.x, v_src / u_imageSize.y);
gl_FragColor = texture2D(u_texture, src_tex);
}
`;
// 创建+编译着色器
const vShader = createShader(gl, gl.VERTEX_SHADER, vertexShaderSource);
const fShader = createShader(gl, gl.FRAGMENT_SHADER, fragmentShaderSource);
// 创建程序+链接
const program = gl.createProgram();
gl.attachShader(program, vShader);
gl.attachShader(program, fShader);
gl.linkProgram(program);
gl.useProgram(program);
// 全屏顶点数据（两个三角形组成矩形）
const vertices = new Float32Array([-1,1, -1,-1, 1,-1, -1,1, 1,-1, 1,1]);
const buffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
gl.bufferData(gl.ARRAY_BUFFER, vertices, gl.STATIC_DRAW);
// 绑定顶点属性
const a_position = gl.getAttribLocation(program, 'a_position');
gl.enableVertexAttribArray(a_position);
gl.vertexAttribPointer(a_position, 2, gl.FLOAT, false, 0, 0);
// 获取uniform变量位置
gl.u_texture = gl.getUniformLocation(program, 'u_texture');
gl.u_imageSize = gl.getUniformLocation(program, 'u_imageSize');
gl.u_distort = gl.getUniformLocation(program, 'u_distort');
gl.u_intrinsic = gl.getUniformLocation(program, 'u_intrinsic');
}
// ===================== 5. 创建WebGL纹理 =====================
function createTexture(img) {
texture = gl.createTexture();
gl.bindTexture(gl.TEXTURE_2D, texture);
// 纹理参数（防止失真）
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR);
// 上传图像纹理
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, img);
}
// ===================== 6. 渲染去畸变图像 =====================
function draw() {
// 传入图像尺寸
gl.uniform2fv(gl.u_imageSize, imageSize);
// 传入畸变参数 [k1,k2,k3,k4]
gl.uniform4fv(gl.u_distort, [CAMERA_PARAMS.k1, CAMERA_PARAMS.k2, CAMERA_PARAMS.k3, CAMERA_PARAMS.k4]);
// 传入内参 [fx,fy,cx,cy]
gl.uniform4fv(gl.u_intrinsic, [CAMERA_PARAMS.fx, CAMERA_PARAMS.fy, CAMERA_PARAMS.cx, CAMERA_PARAMS.cy]);
// 绘制
gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.TRIANGLES, 0, 6);
}
// ===================== 工具函数：创建编译Shader =====================
function createShader(gl, type, source) {
const shader = gl.createShader(type);
gl.shaderSource(shader, source);
gl.compileShader(shader);
// 编译错误检查
if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
console.error('Shader编译失败：', gl.getShaderInfoLog(shader));
gl.deleteShader(shader);
return null;
}
return shader;
}
</script>
</body>
</html>六、代码核心功能与技术详解
6.1 相机参数配置
代码顶部CAMERA_PARAMS是核心配置，直接替换为你的相机标定参数即可：
fx,fy,cx,c：内参矩阵核心值；k1-k4：OpenCV 鱼眼 4 畸变系数。
6.2 WebGL 初始化
- 获取 WebGL 上下文，兼容所有现代浏览器；
- 定义全屏顶点数据：用 2 个三角形覆盖整个 Canvas，保证所有像素都被处理；
- 绑定顶点缓冲区，将顶点数据传入 GPU。
6.3 顶点着色器
- 作用：将顶点坐标转换为 WebGL 标准设备坐标；
- 关键：纹理坐标 Y 轴翻转（WebGL 纹理坐标与图像坐标上下相反）；
- 输出：纹理坐标
v_texCoord给片元 Shader。
6.4 片元着色器（核心！去畸变算法）
GPU 为每个像素独立执行一次，并行计算：
- 把纹理坐标转为目标图像像素坐标；
- 执行OpenCV 鱼眼去畸变公式，计算对应原图坐标；
- 用计算出的坐标采样鱼眼原图纹理；
- 输出校正后的像素颜色。
6.5 纹理加载与渲染
- 将上传的鱼眼图转为 WebGL 纹理，上传到 GPU；
- 传入内参、畸变参数、图像尺寸；
- 调用
drawArrays渲染，GPU 完成全图校正。
七、支持环境
- 全浏览器支持（Chrome/Firefox/Edge/Safari）；
- 支持任意分辨率鱼眼图像（1080P/4K 均流畅）；
- 无需服务器，本地直接运行。
八、常见问题与解决方案
8.1 去畸变效果完全错误
原因 ：相机内参 / 畸变参数填写错误，或使用了非 OpenCV 的畸变模型；解决方案 ：严格使用 OpenCV 标定的 4 参数鱼眼系数，核对fx,fy,cx,cx。
8.2 图像颠倒 / 镜像
原因 ：WebGL 纹理坐标 Y 轴默认翻转；解决方案 ：代码已内置v_texCoord.y = 1.0 - y修复，无需修改。
8.3 图像边缘出现黑边
原因 ：去畸变后视场角缩小，超出原图范围；解决方案：调整内参，或裁剪黑边，或使用更大视场角的鱼眼图。
8.4 中心清晰、边缘模糊
原因 ：纹理采样使用线性过滤，属正常现象；解决方案 ：可将gl.LINEAR改为gl.NEAREST（锐化但有锯齿）。
