机器视觉VsionPro——多目标检测高级用法动态

康耐视 VisionPro 多目标动态检测代码笔记

一、项目整体功能概述

基于康耐视 VisionPro 工具块，实现多目标动态定位 + 质量检测：

先用Blob 工具（斑点分析） 定位图像中所有目标的中心坐标；
遍历每个 Blob 目标，动态移动卡尺工具到目标中心；
运行卡尺检测边缘，根据检测结果标记Good/Bad；
将检测结果图形叠加显示在原图上。

适用场景：黑底白点、多目标批量定位 + 边缘质量检测。

二、前置工具配置（关键参数）

1. CogBlobTool1（斑点检测工具）

表格

配置项	参数值	作用
模式	硬阈值（固定）	固定阈值分割图像，区分前景 / 背景
极性	黑底白点	识别黑色背景上的白色斑点
测量	ConnectivityLabel	连通域标记，区分独立目标
过滤 / 排除	0,0	不过滤尺寸，保留所有检测到的 Blob

2. CogCaliperTool1（卡尺测量工具）

表格

配置项	参数值	作用
边缘对	由明到暗 + 由暗到明	检测双向边缘，适配目标轮廓
边缘对宽度	5	边缘对的搜索宽度
对比阈值	2	边缘对比度阈值，区分有效边缘
最大结果数	1	每个目标只返回 1 组边缘结果

三、代码结构拆解（三大部分）

第一部分：命名空间 + 私有变量定义

复制代码

#region namespace imports
using System;
using System.Collections;
using System.Drawing;
using System.IO;
using System.Windows.Forms;
using Cognex.VisionPro;           // 核心VisionPro库
using Cognex.VisionPro.ToolBlock;  // 工具块
using Cognex.VisionPro3D;
using Cognex.VisionPro.Blob;       // Blob工具专用
using Cognex.VisionPro.Caliper;   // 卡尺工具专用
using System.Collections.Generic;  // 泛型集合（存储标签）
#endregion

#region Private Member Variables
// 工具块核心对象（VisionPro脚本固定变量）
private Cognex.VisionPro.ToolBlock.CogToolBlock mToolBlock;
// 存储所有Good/Bad标签，统一绘制到图像
List<CogGraphicLabel> labels = new List<CogGraphicLabel>();
#endregion

核心作用：

导入所有依赖库，让代码能调用 VisionPro 工具；
定义全局标签列表，用于缓存所有检测结果文字。

第二部分：工具运行 + 核心检测逻辑（最关键）

复制代码

// 1. 运行工具块内所有工具（Blob+卡尺初始化）
foreach(ICogTool tool in mToolBlock.Tools)
  mToolBlock.RunTool(tool, ref message, ref result);

// 2. 获取Blob工具对象
CogBlobTool blobTool = mToolBlock.Tools["CogBlobTool1"] as CogBlobTool;
// 3. 获取所有Blob检测结果（所有目标集合）
CogBlobResultCollection blobResult = blobTool.Results.GetBlobs() as CogBlobResultCollection;

// 4. 获取卡尺工具对象
CogCaliperTool caliperTool = mToolBlock.Tools["CogCaliperTool1"] as CogCaliperTool;
// 5. 获取卡尺的ROI区域（可旋转矩形）
CogRectangleAffine caliperRectange = caliperTool.Region as CogRectangleAffine;

// 清空上一次的标签，避免重复绘制
labels.Clear();

// 6. 遍历每一个Blob目标（多目标核心循环）
foreach(CogBlobResult blob in blobResult)
{
  // 动态修改卡尺中心 = 当前Blob的质心坐标
  caliperRectange.CenterX = blob.CenterOfMassX;
  caliperRectange.CenterY = blob.CenterOfMassY;

  // 卡尺位置更新后，重新运行卡尺工具
  mToolBlock.RunTool(caliperTool,ref message,ref result);

  // 创建标签，标记检测结果
  CogGraphicLabel mylabel = new CogGraphicLabel();
  // 判断：卡尺是否检测到有效边缘
  if( caliperTool.Results.Count > 0 )
  {
    // 检测成功：绿色Good
    mylabel.SetXYText(blob.CenterOfMassX,blob.CenterOfMassY,"Good");
    mylabel.Color = CogColorConstants.Green;
  }
  else
  {
    // 检测失败：红色Bad
    mylabel.SetXYText(blob.CenterOfMassX, blob.CenterOfMassY, "Bad");
    mylabel.Color = CogColorConstants.Red;
  }
  // 将标签加入列表
  labels.Add(mylabel);
}
return false;

核心逻辑（必记）：

先运行所有工具：完成初始图像加载、Blob 检测；
遍历 Blob 目标 ：实现多目标动态适配（有多少目标就检测多少次）；
动态移动卡尺：卡尺 ROI 中心跟随 Blob 质心移动，无需手动固定位置；
单次卡尺运行：每个目标独立检测，互不干扰；
结果判定：卡尺有结果 = Good，无结果 = Bad。

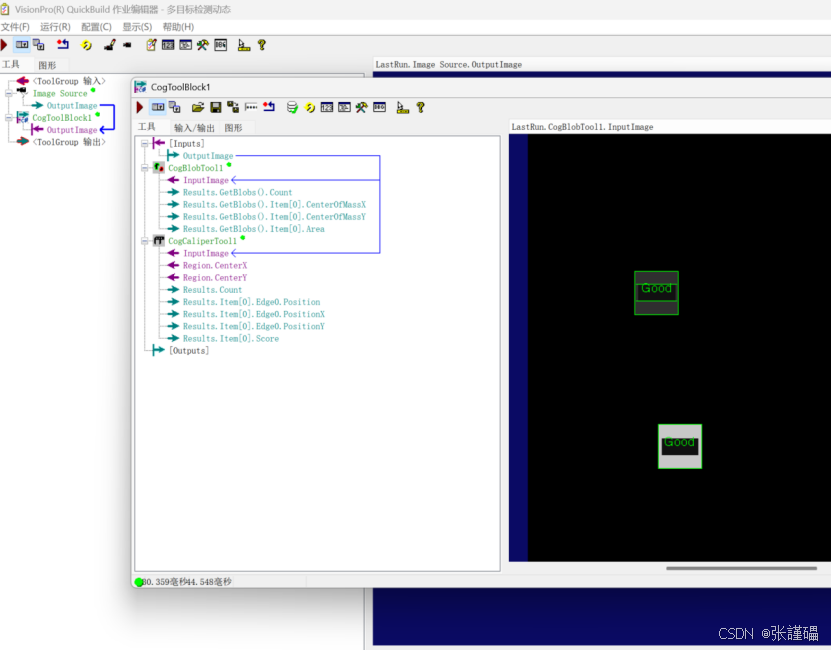

第三部分：图形叠加显示

复制代码

// 遍历所有标签，添加到运行记录，显示在原图上
foreach(CogGraphicLabel label in labels )
{
  mToolBlock.AddGraphicToRunRecord(
    label,                // 要显示的标签
    lastRecord,           // 上一次运行记录
    "CogBlobTool1.InputImage",  // 叠加到Blob工具的输入原图
    ""
  );
}

作用：将所有Good/Bad绿色 / 红色文字，叠加显示在原始图像上，直观查看检测结果。

四、核心知识点总结

1. 动态卡尺核心原理

卡尺工具的ROI 区域（CogRectangleAffine） 支持运行时动态修改坐标；
无需创建多个卡尺，一个卡尺工具遍历所有目标，节省资源。

2. 多目标检测关键

依赖Blob工具获取所有目标的质心坐标；
通过foreach循环遍历BlobResultCollection，实现批量检测。

3. 结果图形显示

用CogGraphicLabel创建文字标注；
用AddGraphicToRunRecord将标注叠加到图像；
支持自定义颜色、位置、文字内容。

4. 脚本固定规范

mToolBlock：VisionPro 脚本的核心工具块对象；
RunTool()：手动运行工具的标准方法；
List<CogGraphicLabel>：批量管理图形标注的最佳方式。

五、常见优化点（可扩展）

Blob 过滤：增加面积 / 长宽过滤，排除干扰斑点；
卡尺参数动态调整：可根据 Blob 大小自动修改卡尺宽度；
结果输出：将 Good/Bad 数量、坐标输出到工具块终端；
异常处理 ：添加if(blobResult==null)判断，避免空指针报错。

总结

这套代码是VisionPro 多目标动态检测的标准模板：Blob 定位 + 动态卡尺检测；
核心是遍历 Blob + 动态移动卡尺 ROI，一个工具完成多目标检测；
图形标签统一管理、叠加显示，结果直观易懂；
适配黑底白点、批量小目标的边缘 / 质量检测场景。

工具：

参数：

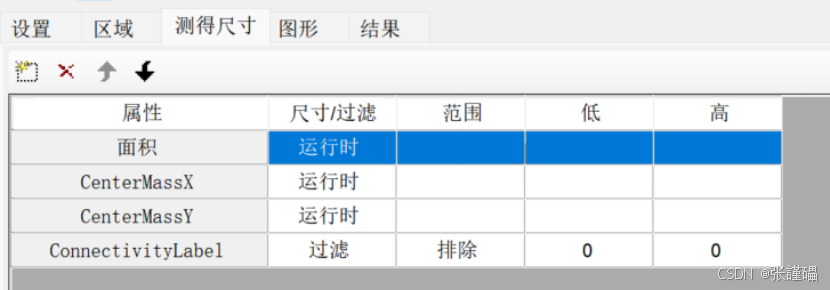

CogBlobTool1

设置：模式：硬阀值（固定），极性：黑底白点，

测量：ConnectivityLabel，过滤，排除，0,0

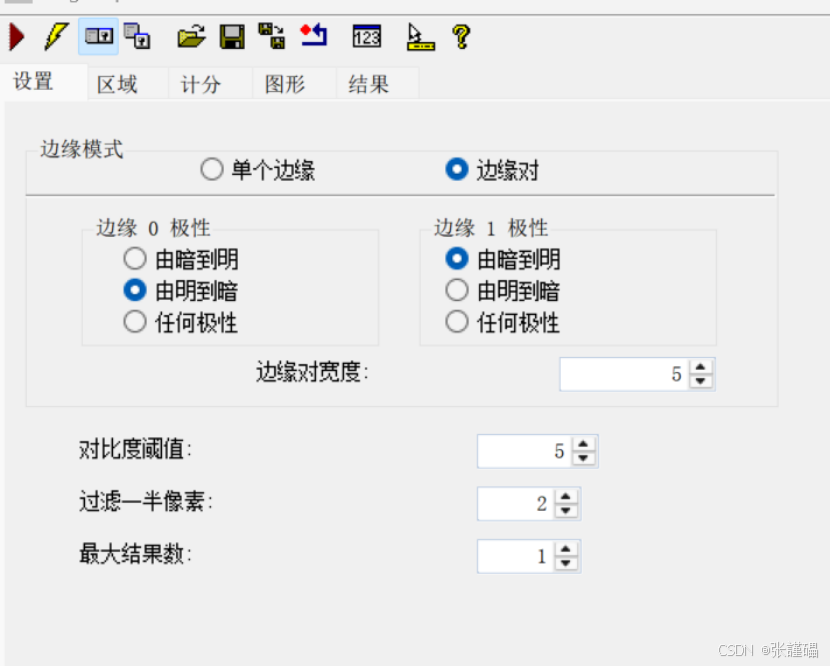

CogCaliperTool1

设置：

边缘对：由明到暗，由暗到明

边缘对宽度：5

对比阀值：2

最大结果数：1

脚本：

#region namespace imports

using System;

using System.Collections;

using System.Drawing;

using System.IO;

using System.Windows.Forms;

using Cognex.VisionPro;

using Cognex.VisionPro.ToolBlock;

using Cognex.VisionPro3D;

using Cognex.VisionPro.Blob;

using Cognex.VisionPro.Caliper;

using System.Collections.Generic;

#endregion

第一部分：

#region Private Member Variables

private Cognex.VisionPro.ToolBlock.CogToolBlock mToolBlock;

List<CogGraphicLabel> labels = new List<CogGraphicLabel>();

#endregion

第二部分：

// Run each tool using the RunTool function

foreach(ICogTool tool in mToolBlock.Tools)

mToolBlock.RunTool(tool, ref message, ref result);

CogBlobTool blobTool = mToolBlock.Tools["CogBlobTool1"] as CogBlobTool;

CogBlobResultCollection blobResult = blobTool.Results.GetBlobs() as CogBlobResultCollection;

CogCaliperTool caliperTool = mToolBlock.Tools["CogCaliperTool1"] as CogCaliperTool;

CogRectangleAffine caliperRectange = caliperTool.Region as CogRectangleAffine;

labels.Clear();

foreach(CogBlobResult blob in blobResult)

{

caliperRectange.CenterX = blob.CenterOfMassX;

caliperRectange.CenterY = blob.CenterOfMassY;

mToolBlock.RunTool(caliperTool,ref message,ref result);

CogGraphicLabel mylabel = new CogGraphicLabel();

if( caliperTool.Results.Count > 0 )

{

mylabel.SetXYText(blob.CenterOfMassX,blob.CenterOfMassY,"Good");

mylabel.Color = CogColorConstants.Green;

}

else

{

mylabel.SetXYText(blob.CenterOfMassX, blob.CenterOfMassY, "Bad");

mylabel.Color = CogColorConstants.Red;

}

labels.Add(mylabel);

}

return false;

第三部分：

foreach(CogGraphicLabel label in labels )

{

mToolBlock.AddGraphicToRunRecord(label, lastRecord, "CogBlobTool1.InputImage","");

}

完整代码：

cs 复制代码

#region namespace imports
using System;
using System.Collections;
using System.Drawing;
using System.IO;
using System.Windows.Forms;
using Cognex.VisionPro;
using Cognex.VisionPro.ToolBlock;
using Cognex.VisionPro3D;
using Cognex.VisionPro.Blob;
using Cognex.VisionPro.Caliper;
using System.Collections.Generic;
#endregion

public class CogToolBlockAdvancedScript : CogToolBlockAdvancedScriptBase
{
  #region Private Member Variables
  private Cognex.VisionPro.ToolBlock.CogToolBlock mToolBlock;
  List<CogGraphicLabel> labels = new List<CogGraphicLabel>();
  #endregion

  /// <summary>
  /// Called when the parent tool is run.
  /// Add code here to customize or replace the normal run behavior.
  /// </summary>
  /// <param name="message">Sets the Message in the tool's RunStatus.</param>
  /// <param name="result">Sets the Result in the tool's RunStatus</param>
  /// <returns>True if the tool should run normally,
  ///          False if GroupRun customizes run behavior</returns>
  public override bool GroupRun(ref string message, ref CogToolResultConstants result)
  {
    // To let the execution stop in this script when a debugger is attached, uncomment the following lines.
    // #if DEBUG
    // if (System.Diagnostics.Debugger.IsAttached) System.Diagnostics.Debugger.Break();
    // #endif


    // Run each tool using the RunTool function
    foreach(ICogTool tool in mToolBlock.Tools)
      mToolBlock.RunTool(tool, ref message, ref result);

    CogBlobTool blobTool = mToolBlock.Tools["CogBlobTool1"] as CogBlobTool;

    CogBlobResultCollection blobResult = blobTool.Results.GetBlobs() as CogBlobResultCollection;

    CogCaliperTool caliperTool = mToolBlock.Tools["CogCaliperTool1"] as CogCaliperTool;

    CogRectangleAffine caliperRectange = caliperTool.Region as CogRectangleAffine;

    labels.Clear();

    foreach(CogBlobResult blob in blobResult)
    {
      caliperRectange.CenterX = blob.CenterOfMassX;
      caliperRectange.CenterY = blob.CenterOfMassY;

      mToolBlock.RunTool(caliperTool,ref message,ref result);
      CogGraphicLabel mylabel = new CogGraphicLabel();
      if( caliperTool.Results.Count > 0 )
      {
        mylabel.SetXYText(blob.CenterOfMassX,blob.CenterOfMassY,"Good");
        mylabel.Color = CogColorConstants.Green;
      }
      else
      {
        mylabel.SetXYText(blob.CenterOfMassX, blob.CenterOfMassY, "Bad");
        mylabel.Color = CogColorConstants.Red;
      }
      labels.Add(mylabel);
    }

    return false;
  }

  #region When the Current Run Record is Created
  /// <summary>
  /// Called when the current record may have changed and is being reconstructed
  /// </summary>
  /// <param name="currentRecord">
  /// The new currentRecord is available to be initialized or customized.</param>
  public override void ModifyCurrentRunRecord(Cognex.VisionPro.ICogRecord currentRecord)
  {
  }
  #endregion

  #region When the Last Run Record is Created
  /// <summary>
  /// Called when the last run record may have changed and is being reconstructed
  /// </summary>
  /// <param name="lastRecord">
  /// The new last run record is available to be initialized or customized.</param>
  public override void ModifyLastRunRecord(Cognex.VisionPro.ICogRecord lastRecord)
  {

    foreach(CogGraphicLabel label in labels )
    {
      mToolBlock.AddGraphicToRunRecord(label, lastRecord, "CogBlobTool1.InputImage","");
    }


  }
  #endregion

  #region When the Script is Initialized
  /// <summary>
  /// Perform any initialization required by your script here
  /// </summary>
  /// <param name="host">The host tool</param>
  public override void Initialize(Cognex.VisionPro.ToolGroup.CogToolGroup host)
  {
    // DO NOT REMOVE - Call the base class implementation first - DO NOT REMOVE
    base.Initialize(host);


    // Store a local copy of the script host
    this.mToolBlock = ((Cognex.VisionPro.ToolBlock.CogToolBlock)(host));
  }
  #endregion

}
