线阵工业相机：如何计算行频（Line Rate）？公式推导与实战案例全解析
在机器视觉领域，线阵相机凭借其超高分辨率和连续成像能力，成为了印刷、锂电、纺织、金属箔材等行业的"质检担当"。然而，与面阵相机"所见即所得"不同，线阵相机的成像质量极度依赖于**"行频（Line Rate）"**的精准设置。
很多新手工程师在调试时，经常遇到图像被拉伸成"面条"或压缩成"饼干"的情况。这背后的核心原因，就是行频与产线速度不匹配。今天，我们就来彻底拆解线阵相机行频的计算公式，并结合实际案例，带你掌握这一核心技能。
一、 为什么要计算行频？理解"像素等比例"原则
线阵相机的传感器只有一行（或几行）像素。它成像的原理，是靠物体在传送带上匀速运动，相机以极高的频率一行一行地采集，最后在软件中拼接成一张完整的二维图像。
为了保证图像不变形（即不拉伸、不压缩），必须满足一个黄金法则：横向分辨率 = 纵向分辨率。
- 横向分辨率：物体运动方向垂直的方向（幅宽方向），由相机的像素数和视野宽度决定。
- 纵向分辨率：物体运动的方向，由相机的行频和物体的运动速度决定。
简单来说，就是物体每在传送带上走过一个像素的物理距离，相机就必须精准地采集一行图像。

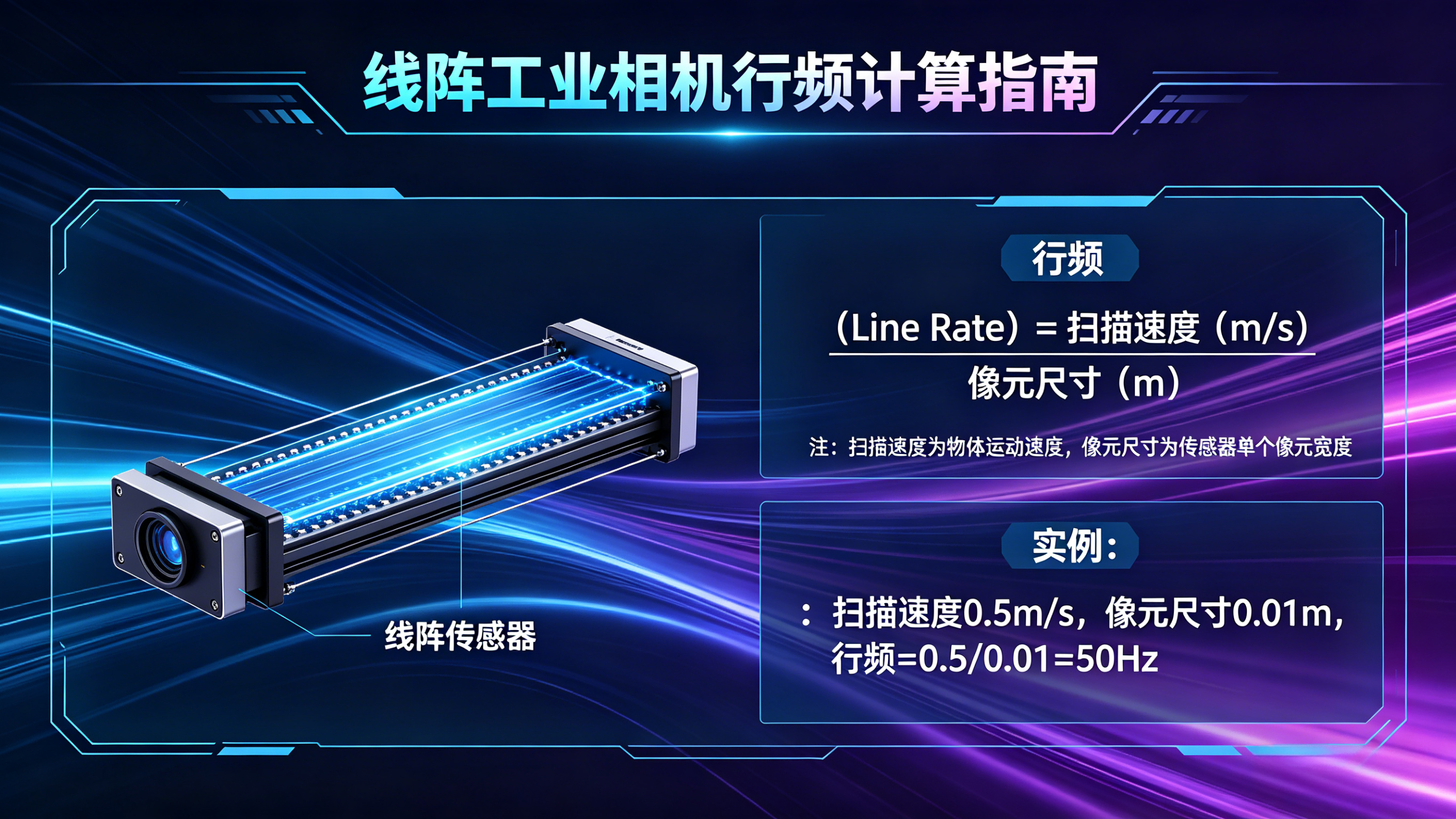

二、 核心公式推导与计算步骤
计算行频，通常分为三个步骤：
1. 计算像素精度（Pixel Accuracy）
首先，我们需要知道相机视野中的"1个像素"代表现实世界中的多少毫米。
text
像素精度 (mm/pixel) = 视野幅宽 (mm) / 相机水平像素数 (pixel)2. 计算理论行频（Theoretical Line Rate）
知道了1个像素代表多少毫米，再结合物体每秒跑多少毫米，就能算出每秒需要采集多少行。
text
理论行频 (Hz) = 物体运动速度 (mm/s) / 像素精度 (mm/pixel)3. 综合公式
将第一步代入第二步，我们可以得到线阵相机选型的核心公式：
text
行频 (Hz) = (物体运动速度 (mm/s) × 相机水平像素数 (pixel)) / 视野幅宽 (mm)三、 实战计算案例
为了让大家更直观地理解，我们来看一个典型的工业检测场景。
【项目需求】
- 检测对象：宽幅锂电池极片
- 视野幅宽 (FOV)：500 mm
- 检测精度要求：0.1 mm/pixel
- 产线运行速度：1.5 m/s (即 1500 mm/s)
【计算步骤】
第一步：确定相机分辨率
根据精度要求，我们需要的像素数为：500 mm / 0.1 mm/pixel = 5000 pixel。
考虑到行业惯例和安全余量，我们通常会选择标准分辨率的相机。市面上常见的有 4K (4096)、5K (5120) 或 8K (8192)。
- 如果选 4096 相机：实际精度 = 500 / 4096 ≈ 0.12 mm（精度不足，淘汰）。
- 如果选 5120 相机：实际精度 = 500 / 5120 ≈ 0.097 mm（满足 0.1 mm 要求）。
结论 ：我们选定一台 5K (5120 pixel) 的线阵相机。
第二步：计算理论行频
代入我们的核心公式：
text
行频 = (1500 mm/s × 5120 pixel) / 500 mm = 15360 Hz (即 15.36 kHz)第三步：确定最终选型行频（加入安全余量）
在实际工业现场，产线速度会有微小的波动，且为了保证图像绝对清晰，我们需要预留一定的余量。行业共识是预留 20%~30% 的余量。
text
设计行频 = 15.36 kHz × 1.3 ≈ 19.97 kHz最终选型 ：你需要选择一款水平分辨率为 5K ，且最大行频至少能达到 20 kHz（建议选择 30kHz 或更高规格）的线阵相机。
四、 进阶：行频、速度与曝光的"铁三角"
算出了行频，是不是就万事大吉了？并不是。在实际调试中，你还会受到**曝光时间（Exposure Time）**的制约。
线阵相机的行频和曝光时间是相互牵制的。通常情况下，相机的曝光时间必须小于行频的周期。
text
最大曝光时间 (s) ≤ 1 / 行频 (Hz)以上述 20 kHz 的行频为例，你的最大曝光时间不能超过 1/20000 = 0.00005秒，也就是 50微秒（μs）。
调试建议：
- 先定行频保形状：根据产线最高速度，按上述公式计算并设置行频，确保图像几何比例正常。
- 再调曝光保质量：在设定的行频下，从允许的最小曝光时间开始测试。如果图像太暗，优先增加光源亮度；如果光源已经拉满，再适当提高增益（Gain），最后才考虑微调曝光时间（但绝不能超过行频周期的上限）。
五、 总结
线阵相机的行频计算并不复杂，核心就在于把握"物体运动速度"与"像素精度"的匹配关系。
- 公式回顾：行频 = (速度 × 像素数) / 幅宽。
- 避坑指南：计算出的只是理论值，选型和设置时一定要预留 20% 以上的余量，以应对产线波动和保证成像质量。
掌握了行频的计算，你就拿到了驾驭线阵相机的第一把钥匙。希望这篇博文能帮你在今后的项目中，轻松搞定线阵相机的参数配置！
