嵌入式系统的“能量-执行”拓扑学：电池、舵机、电机与电调的深层关系

一、引言：被忽视的"暗物质"

在嵌入式开发的技术叙事中，我们习惯于以主控芯片（MCU/MPU）为中心展开讨论。传感器是"感官"，通信模块是"语言"，而执行器------电机、舵机------往往被简化为"输出端口"的附属品。

但这种视角遮蔽了一个根本事实：嵌入式系统的本质是一个能量转换与信息控制的耦合系统。 电池、舵机、电机、电调这四者构成的并非简单的"供电-驱动"链条，而是一个具有深层拓扑结构的能量执行网络。理解这个网络，是理解嵌入式系统从"能工作"到"工作得好"的关键跃迁。

二、四元解构：从物理层到语义层

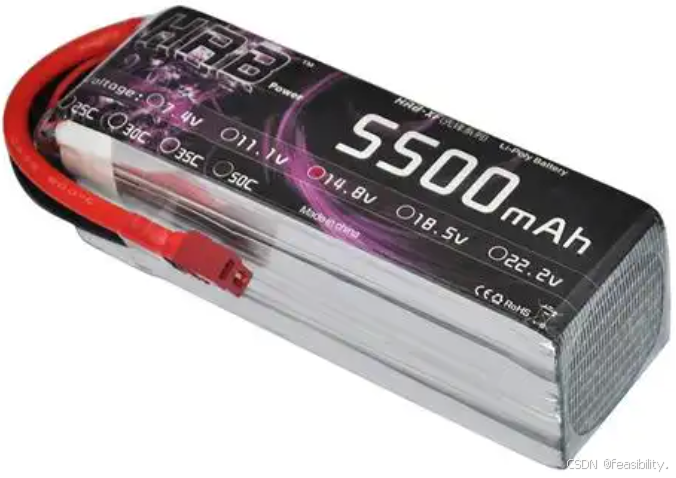

2.1 电池：系统的"时间边界"

电池在嵌入式系统中的角色远超"电源"这一功能性描述。从工程视角看，电池不仅提供了额定电压和电流，更定义了这个嵌入式系统的持续存在时长。

在物联网边缘设备中，电池容量与功耗管理的博弈，本质上是一场时间与功能的零和博弈。一块2000mAh的锂电池在3.7V平台下，若系统平均功耗为100mA，则理论续航20小时------这个计算看似简单，但实际的续航受温度、放电曲线、自放电率、峰值电流等多重因素影响。

深度视角 ：电池管理不仅是电源设计，更是资源约束下的功能优化------如何在有限能量预算内最大化系统的价值输出。这与经济学中的"预算约束下的效用最大化"问题同构。

参考图片来自百度搜索

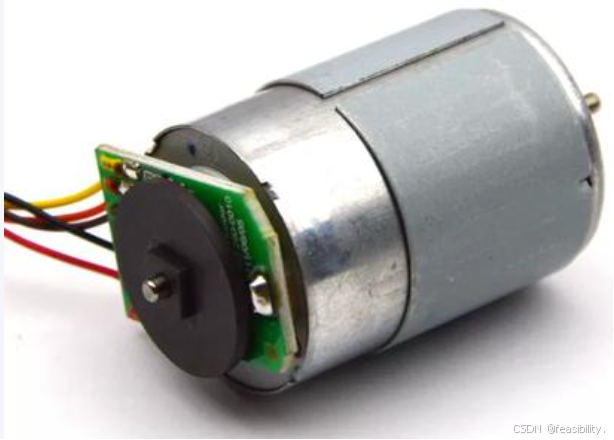

2.2 电机：从"转"到"可控"的鸿沟

电机（俗称"马达"）是嵌入式系统中最"原始"的执行器。它将电能转化为机械旋转------一个纯粹的物理过程。但这种原始性恰恰揭示了嵌入式开发的核心张力：数字世界的精确性与物理世界的混沌性之间的冲突。

一个GPIO引脚可以输出精确的PWM波形（占空比1%精度），但电机轴上的负载扰动、轴承摩擦、温度漂移会让实际转速产生偏差。这意味着：电机本身不具备"意图实现"能力，它只是能量的物理释放。

这就是为什么电机在嵌入式系统中从来不是孤立存在的------它需要一个中介层来桥接数字意图与物理现实。这个中介层可能是简单的H桥驱动芯片，也可能是复杂的矢量控制算法。

参考图片来自百度搜索

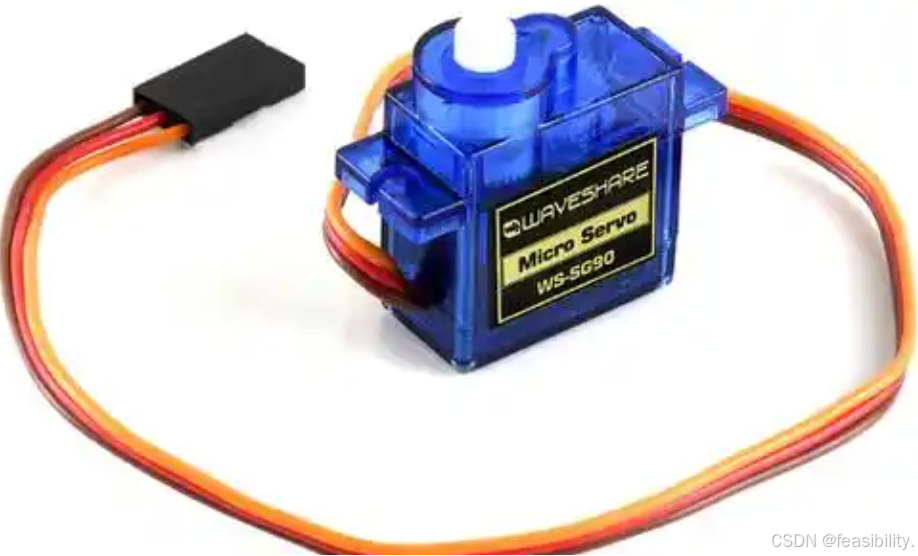

2.3 舵机：闭环的"微型控制器"

舵机是嵌入式系统中最被低估的"控制单元"。表面上看它是一个执行器，本质上它是一个完整的比例控制闭环系统：

复制代码

┌─────────────┐
│  PWM信号输入 │ ──► 目标角度（数字意图）
└──────┬──────┘
       ▼
┌─────────────┐
│  误差比较器  │ ◄── 目标角度 vs 实际角度
└──────┬──────┘
       ▼
┌─────────────┐
│  驱动电路    │ ──► 电机转动
└──────┬──────┘
       ▼
┌─────────────┐
│  电位器反馈  │ ──► 实际角度（物理现实）
└─────────────┘

这个内置的比例控制闭环使舵机成为嵌入式系统中的**"自治子系统"** ------主控只需发送目标角度，舵机自行完成调节与稳定。当到达目标角度后，舵机停止主动驱动 ，依靠减速齿轮组的高传动比产生的机械阻力保持位置；若受外力偏离，误差信号会重新激活驱动进行修正。

架构视角 ：舵机代表了一种控制下沉的架构范式。将闭环控制从主控下放到执行器层级，是提升系统实时性和模块化的有效策略。这与现代计算机架构中"端侧智能"的理念异曲同工。

技术细节补充 ：普通模拟舵机使用比例控制（P控制），高端数字舵机可能采用更复杂的控制策略，但完整的PID算法在舵机中并不常见。舵机的控制精度受电位器分辨率、齿轮间隙和死区设置限制，典型精度为±1°。

参考图片来自百度搜索

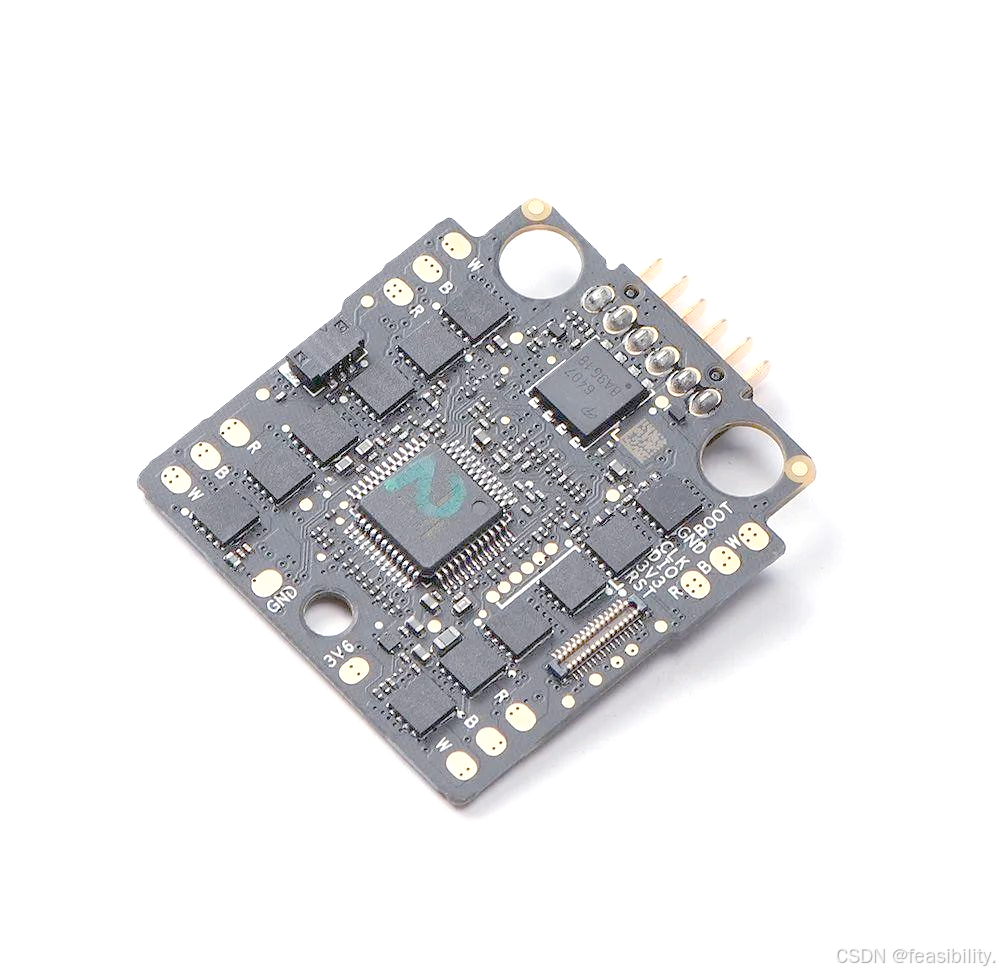

2.4 电调：无刷电机的"协议转换层"

电调（ESC）的存在源于无刷直流电机（BLDC）的物理特性。无刷电机没有机械换向器，需要电子换相------这意味着主控的数字信号与电机的三相驱动之间，存在一个"协议转换"的鸿沟。

电调的核心功能是：

功率转换：将直流电逆变为三相交流电
换相逻辑：根据转子位置（霍尔传感器或反电动势检测）切换电流方向
调速映射：将PWM占空比转换为转速指令

电调的真正价值在于时序解耦------它将主控从高频、高实时性的电机换相时序中解放出来。主控只需发送"意图"（目标转速），电调负责"实现"（每秒数千次的换相操作）。

抽象视角 ：电调是嵌入式系统中**硬件抽象层（HAL）**的典型范例。正如操作系统将程序员从寄存器操作中解放，电调将主控从电机物理细节中解放。这种"分层抽象"是复杂系统可管理性的根本保障。

技术细节补充：现代开源电调固件（如BLHeli、AM32）已支持通过配置工具调整PWM协议（Oneshot/Multishot/DShot）、换相提前角、电机定时等参数，实现了一定程度的"软件定义"。

参考图片来自百度搜索

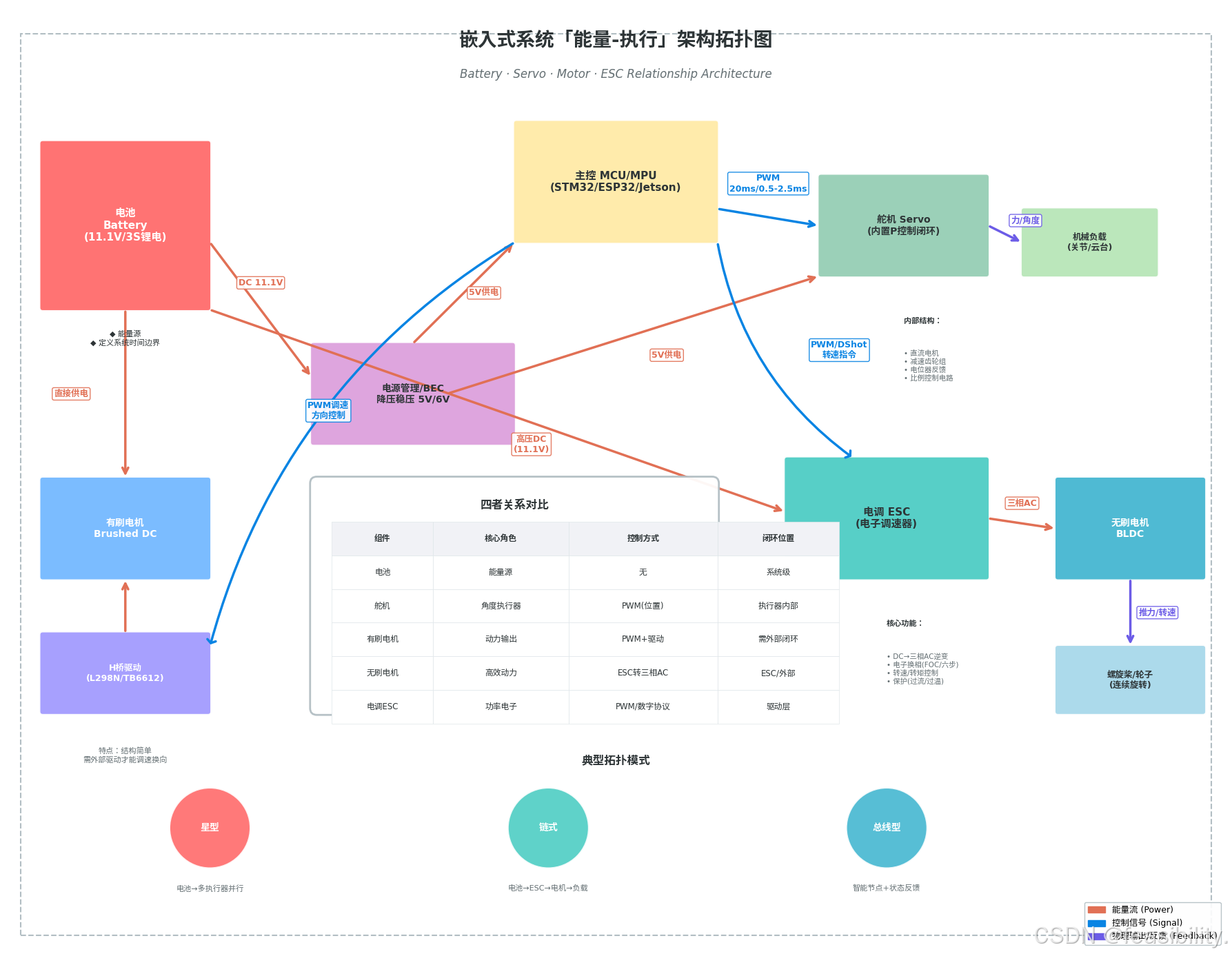

三、关系拓扑：四种耦合模式

四者之间的关系并非线性链条，而是根据应用场景呈现不同的拓扑结构：

模式一：星型拓扑（简单机器人）

复制代码

         ┌───── 舵机（云台）
         │
电池 ────┼───── 舵机（机械臂）
         │
         └───── 有刷电机+驱动模块（底盘）

特征：所有执行器直接从电池取电，主控通过PWM分别控制。适合低功耗、低复杂度系统。注意：有刷电机若只需单向全速运转，可直接接电源；若需调速/换向/制动，则必须配备H桥驱动模块（如L298N、TB6612）。

模式二：链式拓扑（无人机）

复制代码

电池 ──► 电调1 ──► 无刷电机1
  │
  ├──► 电调2 ──► 无刷电机2
  │
  ├──► 电调3 ──► 无刷电机3
  │
  └──► 电调4 ──► 无刷电机4
       │
       └── BEC ──► 飞控/接收器/舵机

特征：电调成为能量分配节点，内置BEC（Battery Elimination Circuit，电池等效电路/降压模块）将主电池高压（如11.1V/3S锂电）降压至5V/6V，为低压设备供电。这是一种能量-控制一体化的架构。

限制：BEC输出电流有限（通常2-5A），大功率舵机或多舵机场景需独立UBEC模块。

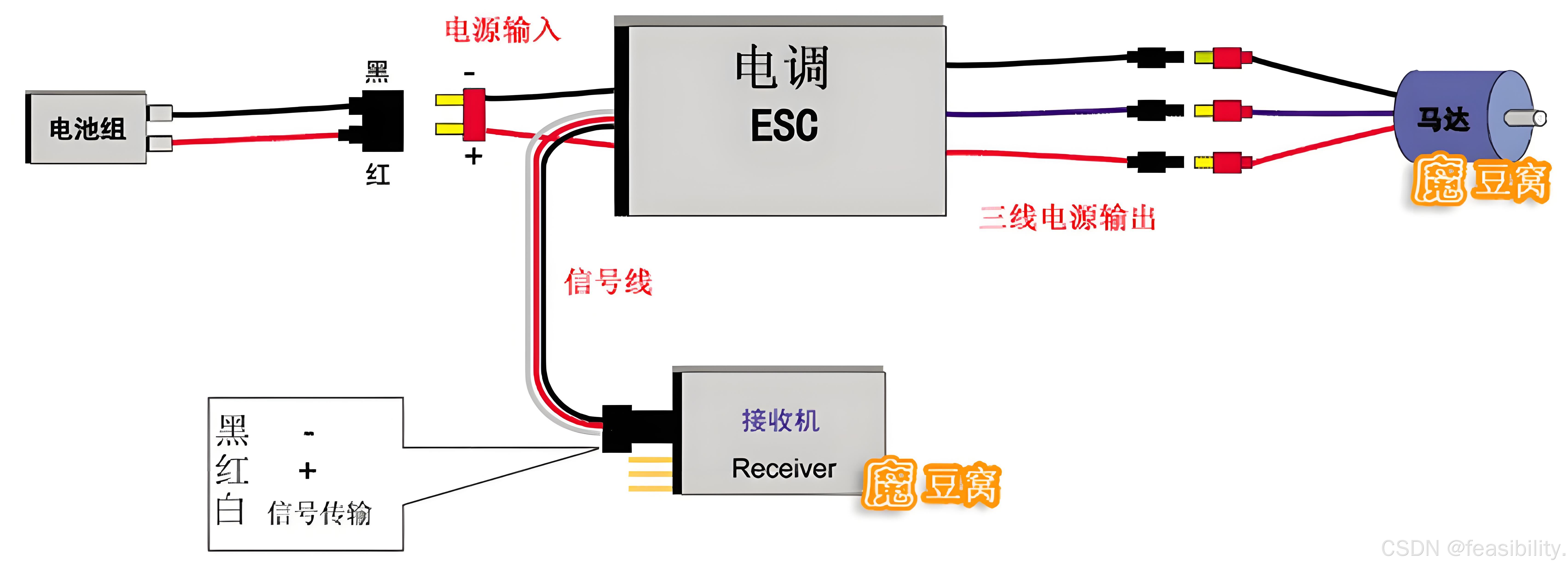

参考图片（来自https://mbd.baidu.com/newspage/data/dtlandingsuper?nid=dt_5247900577299337802）

模式三：总线拓扑（复杂机器人）

复制代码

电池 ──► 主电源总线
           │
           ├──► 智能电调（带CAN总线）──► 无刷电机
           │
           ├──► 智能舵机（带反馈总线）──► 机械关节
           │
           └──► 传感器节点

特征：执行器不再是被动设备，而是总线上的智能节点，可上报状态（电流、温度、位置），实现状态监测和故障预警。

模式四：混合拓扑（现代嵌入式系统）

实际工程中往往是混合架构，核心设计原则是：能量路径与信息路径的分离与协同。

四、必需性之问：什么时候需要它们？

"嵌入式开发必须使用电池、舵机、电机、电调吗？"

这个问题本身预设了一个以执行器为中心 的视角。更根本的问题是：你的嵌入式系统需要与物理世界进行力/运动交互吗？

系统类型	是否需要动力执行器	典型案例	备注
感知型系统	通常否（固定式）/ 是（移动式）	固定气象站、智能电表	移动感知设备（如采样机器人）需要动力执行器
通信型系统	通常否	家用路由器、协议网关	卫星跟踪天线等机械部分除外
决策型系统	否（纯推理）	边缘AI推理盒子、云端推理节点	若输出驱动执行器则属耦合系统
物理执行系统	是	工业机器人、无人机、智能车、机械臂	核心特征：力/运动输出

核心观点 ：嵌入式系统的进化史，是一部**"从计算到物理"的渗透史** 。早期的嵌入式设备（如微波炉控制器）只做逻辑决策；现代嵌入式系统中，需要与物理世界交互的部分 （如自动驾驶域控制器、机器人）必须闭环到物理执行。电池-舵机-电机-电调这个网络，正是数字世界向物理世界伸出的手------但并非所有嵌入式系统都需要这只手。

五、边界与约束：工程现实的铁律

在展望未来之前，必须清醒认识当前技术的物理边界：

5.1 实时性约束

舵机/电机的控制周期通常在1-20ms级别。高动态场景（如无人机姿态稳定、机器人平衡控制）要求本地闭环 ，任何网络传输引入的时延都可能导致系统失稳。这意味着"云端实时控制执行器"在工程上不可行------云化只适用于非实时或弱实时场景（如慢速巡检、粗定位任务）。

5.2 功率与信号的分离

大功率电机启动时的电流尖峰（可达额定电流的5-10倍）会产生严重的电磁干扰。因此，能量总线与数据总线在物理层必须分离。PoE（以太网供电）等技术仅适用于低功率场景（<100W），无法驱动动力执行器。

5.3 电池的能量密度瓶颈

当前锂离子电池能量密度约250-300Wh/kg，固态电池有望提升至500Wh/kg。但在可预见的未来，电池能量密度的提升速度远低于计算能力的增长（对比摩尔定律与电池发展的"龟速"）。这意味着"功耗优化"将长期是嵌入式系统的核心挑战。

六、演进方向：在约束中寻找突破

基于上述边界，未来的"能量-执行"架构演进应聚焦以下可行方向：

6.1 软件可配置电调

现代开源电调已实现通过配置工具调整控制参数（PWM协议、换相策略、保护阈值）。下一步是标准化配置接口（类似USB设备的描述符），使主控能自动识别电调能力并优化控制策略。

6.2 执行器状态数字化

传统舵机/电机是"黑盒"------主控发送指令，不知执行器实际状态。集成电流传感器、温度传感器、位置编码器的智能执行器可将状态通过总线（CAN、RS-485）反馈给主控，实现：

过载保护与故障诊断
基于实际负载的自适应控制
预测性维护（如齿轮磨损预警）

6.3 能量-计算协同优化

在电池供电的嵌入式系统中，计算负载与能量消耗直接耦合。未来的架构设计应将功耗作为一等约束：

任务调度考虑能量状态（低电量时降低控制频率）
执行器动作规划考虑能量效率（如机械臂轨迹的能耗优化）
能量收集（太阳能、动能回收）与主电池的混合管理

七、结语：回归系统的整体性

电池、舵机、电机、电调------这四者在技术文档中常被分章节介绍，但在真实的嵌入式系统中，它们是一个不可割裂的有机整体：

电池设定了系统的能量边界与存在时长
电机提供了系统与物理世界交互的原初动力
舵机展示了控制下沉与模块化的架构价值
电调诠释了分层抽象对复杂系统的解耦作用

理解它们的关系，不仅是掌握几项元器件的使用方法，更是理解嵌入式系统作为"数字-物理混合体"的本质 。在这个意义上，每一个嵌入式开发者都是一位边界建筑师------在比特与原子之间，在能量与信息之间，在控制与混沌之间，构建着人类意图向物理世界的可靠延伸。

实践建议：如果你正在设计一个嵌入式系统，不妨先画一张"能量-控制拓扑图"------标注能量如何从电池流向各个执行器，控制信号如何从主控流向各个闭环，以及哪些闭环是本地的、哪些需要主控介入。这张图往往比电路原理图更能揭示系统的本质结构。
