【android opencv学习笔记】Day 12: HSV 色彩空间

_李小白2026-05-07 10:21

HSV 色彩空间

在图像处理中，HSV（Hue 色调、Saturation 饱和度、Value 亮度） 色彩空间是比 RGB/BGR 更符合人类直觉的颜色表示方式。

它将颜色的主色、鲜艳度和明暗度分离，让颜色调整、目标检测变得更加直观高效。

本文将从 HSV 的基础原理出发，结合 OpenCV 代码，实现色彩通道分离、颜色特效制作，并最终完成一个基于 HSV 的肤色检测功能，为你展示 HSV 在实际项目中的强大能力。

为什么选择 HSV 色彩空间？

1. RGB/BGR 的痛点

RGB 色彩空间的三个通道（红、绿、蓝）同时影响颜色的主色、鲜艳度和亮度，无法独立调整。例如，改变亮度时，会不可避免地影响颜色本身，这给颜色检测和调整带来了不便。

2. HSV 的核心优势

HSV 将颜色分解为三个独立的分量，完美契合人类对颜色的感知方式：

  • Hue（色调）：表示颜色的"主色"，如红、绿、蓝等，范围 0°~360°。在 OpenCV 的 8 位图像中，为了适配 0~255 的存储范围，将其映射为 0~180。
  • Saturation（饱和度）：表示颜色的鲜艳程度，范围 0~1（或 0~255）。数值越低，颜色越接近灰度；数值越高，颜色越鲜艳。
  • Value（亮度）：表示颜色的明亮程度，范围 0~1（或 0~255）。数值越高，颜色越亮。

这种分离特性让我们可以：

  • 只修改亮度而不改变颜色
  • 只修改饱和度而不改变色调
  • 仅通过色调和饱和度，就能快速识别特定颜色的物体，如肤色、交通标志等。

OpenCV 中 HSV 的基础操作

1. 图像色彩空间转换

使用 cv::cvtColor 函数，可以轻松实现 BGR 与 HSV 的相互转换。

cpp 复制代码
#include <opencv2/opencv.hpp>

int main() {
    cv::Mat image = cv::imread("input.jpg");
    cv::Mat hsv;

    // BGR → HSV
    cv::cvtColor(image, hsv, cv::COLOR_BGR2HSV);

    // HSV → BGR
    cv::Mat bgrOut;
    cv::cvtColor(hsv, bgrOut, cv::COLOR_HSV2BGR);

    cv::imshow("Original", image);
    cv::imshow("HSV", hsv);
    cv::waitKey(0);
    return 0;
}

2. 分离 HSV 三个通道

通过 cv::split 函数，可以将 HSV 图像的三个通道分离为独立的灰度图像，方便观察和处理。

cpp 复制代码
std::vector<cv::Mat> channels;
cv::split(hsv, channels);

// channels[0] = 色调（Hue）
// channels[1] = 饱和度（Saturation）
// channels[2] = 亮度（Value）

cv::imshow("Hue", channels[0]);
cv::imshow("Saturation", channels[1]);
cv::imshow("Value", channels[2]);

3. 制作"高饱和度绘画"特效

我们可以修改亮度通道，将其设置为最大值 255，再合并回 HSV 图像，实现一种高饱和度的绘画效果。

cpp 复制代码
// 转换为 HSV
cv::Mat hsv;
cv::cvtColor(image, hsv, cv::COLOR_BGR2HSV);

// 分离通道
std::vector<cv::Mat> channels;
cv::split(hsv, channels);

// 将亮度通道设置为最大值
channels[2] = 255;

// 合并通道
cv::merge(channels, hsv);

// 转换回 BGR
cv::Mat result;
cv::cvtColor(hsv, result, cv::COLOR_HSV2BGR);

cv::imshow("Painting Effect", result);

实战一

C++ 核心代码（native-lib.cpp）

cpp 复制代码
#include <jni.h>
#include <opencv2/opencv.hpp>
#include <android/bitmap.h>

using namespace cv;
using namespace std;

// ==========================
// 工具：Bitmap <-> Mat 格式转换
// ==========================
Mat bitmapToMat(JNIEnv *env, jobject bitmap) {
    AndroidBitmapInfo info;
    void *pixels;
    AndroidBitmap_getInfo(env, bitmap, &info);
    AndroidBitmap_lockPixels(env, bitmap, &pixels);

    Mat mat(info.height, info.width, CV_8UC4, pixels);
    Mat bgr;
    cvtColor(mat, bgr, COLOR_RGBA2BGR);

    AndroidBitmap_unlockPixels(env, bitmap);
    return bgr;
}

void matToBitmap(JNIEnv *env, const Mat &mat, jobject bitmap) {
    AndroidBitmapInfo info;
    void *pixels;
    AndroidBitmap_getInfo(env, bitmap, &info);
    AndroidBitmap_lockPixels(env, bitmap, &pixels);

    Mat rgba;
    if (mat.channels() == 1) {
        cvtColor(mat, rgba, COLOR_GRAY2RGBA);
    } else {
        cvtColor(mat, rgba, COLOR_BGR2RGBA);
    }

    memcpy(pixels, rgba.data, info.height * info.width * 4);
    AndroidBitmap_unlockPixels(env, bitmap);
}

// ==========================
// 【核心】拆分 HSV 三通道
// ==========================
extern "C" JNIEXPORT void JNICALL
Java_com_example_hsvdemo_MainActivity_splitHsvChannels(
        JNIEnv *env,
        jobject thiz,
        jobject srcBitmap,
        jobject outBrightness,  // 亮度 V
        jobject outSaturation,  // 饱和度 S
        jobject outHue           // 色调 H
) {
    // 1. 转成 OpenCV Mat
    Mat src = bitmapToMat(env, srcBitmap);

    // 2. 转 HSV（C++ OpenCV 处理）
    Mat hsv;
    cvtColor(src, hsv, COLOR_BGR2HSV);

    // 3. 拆分通道
    vector<Mat> hsvChannels;
    split(hsv, hsvChannels);

    // H:0, S:1, V:2
    Mat H = hsvChannels[0];
    Mat S = hsvChannels[1];
    Mat V = hsvChannels[2];

    // 4. 输出三个通道图像
    matToBitmap(env, V, outBrightness);
    matToBitmap(env, S, outSaturation);
    matToBitmap(env, H, outHue);
}

Kotlin 界面代码（MainActivity.kt）

Kotlin 只负责显示，不处理任何图像逻辑

kotlin 复制代码
package com.example.hsvdemo

import android.graphics.Bitmap
import android.graphics.BitmapFactory
import android.os.Bundle
import android.widget.ImageView
import androidx.appcompat.app.AppCompatActivity

class MainActivity : AppCompatActivity() {
    companion object {
        init {
            System.loadLibrary("native-lib")
        }
    }

    // 只调用 Native，不做任何图像处理
    private external fun splitHsvChannels(
        src: Bitmap,
        brightness: Bitmap,
        saturation: Bitmap,
        hue: Bitmap
    )

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        // 原图
        val src = BitmapFactory.decodeResource(resources, R.drawable.test)

        // 创建输出位图
        val bmpBrightness = Bitmap.createBitmap(src.width, src.height, Bitmap.Config.ARGB_8888)
        val bmpSaturation = Bitmap.createBitmap(src.width, src.height, Bitmap.Config.ARGB_8888)
        val bmpHue = Bitmap.createBitmap(src.width, src.height, Bitmap.Config.ARGB_8888)

        // 调用 C++/OpenCV 处理
        splitHsvChannels(src, bmpBrightness, bmpSaturation, bmpHue)

        // 显示
        findViewById<ImageView>(R.id.iv_src).setImageBitmap(src)
        findViewById<ImageView>(R.id.iv_brightness).setImageBitmap(bmpBrightness)
        findViewById<ImageView>(R.id.iv_saturation).setImageBitmap(bmpSaturation)
        findViewById<ImageView>(R.id.iv_hue).setImageBitmap(bmpHue)
    }
}

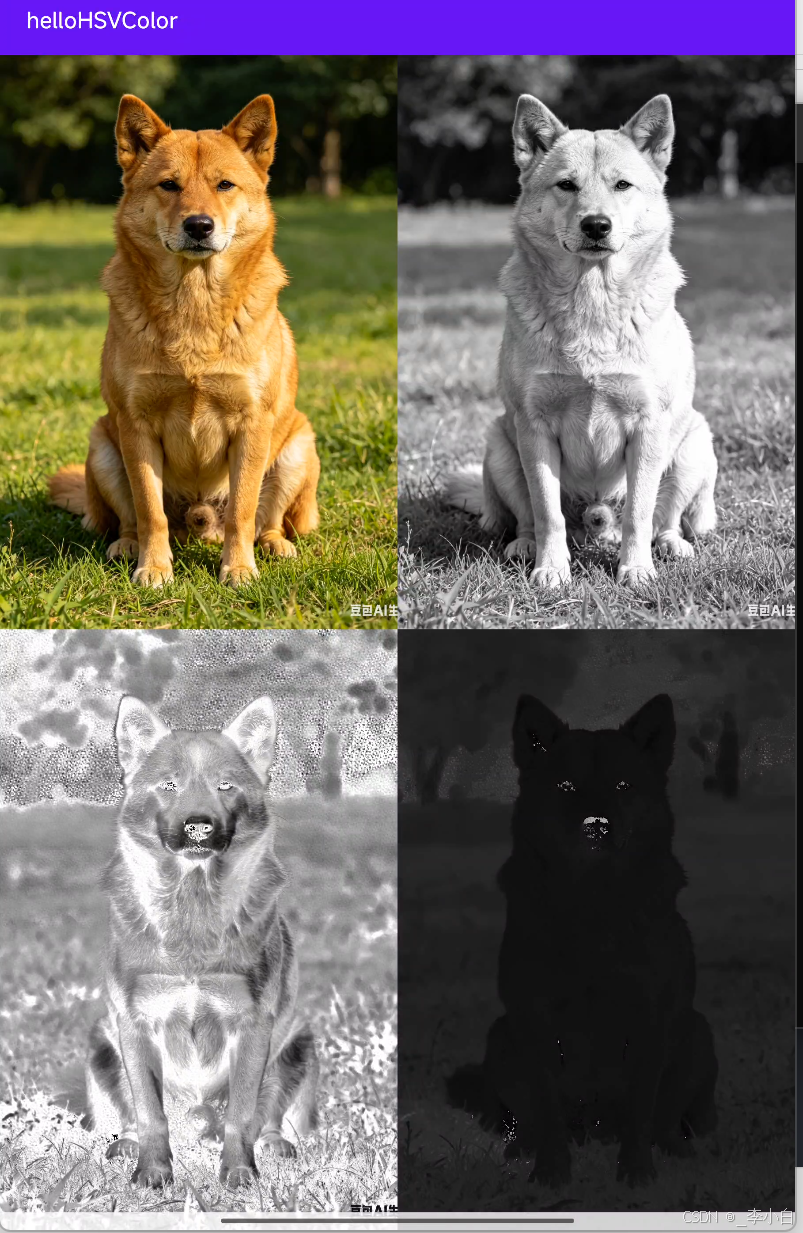

布局文件（activity_main.xml）

2×2 网格布局：原图、亮度、饱和度、色调

xml 复制代码
<?xml version="1.0" encoding="utf-8"?>
<GridLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:columnCount="2"
    android:rowCount="2">

    <!-- 原图 -->
    <ImageView
        android:id="@+id/iv_src"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:layout_column="0"
        android:layout_row="0"
        android:layout_columnWeight="1"
        android:layout_rowWeight="1"
        android:scaleType="centerCrop"/>

    <!-- 亮度 V -->
    <ImageView
        android:id="@+id/iv_brightness"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:layout_column="1"
        android:layout_row="0"
        android:layout_columnWeight="1"
        android:layout_rowWeight="1"
        android:scaleType="centerCrop"/>

    <!-- 饱和度 S -->
    <ImageView
        android:id="@+id/iv_saturation"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:layout_column="0"
        android:layout_row="1"
        android:layout_columnWeight="1"
        android:layout_rowWeight="1"
        android:scaleType="centerCrop"/>

    <!-- 色调 H -->
    <ImageView
        android:id="@+id/iv_hue"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:layout_column="1"
        android:layout_row="1"
        android:layout_columnWeight="1"
        android:layout_rowWeight="1"
        android:scaleType="centerCrop"/>

</GridLayout>

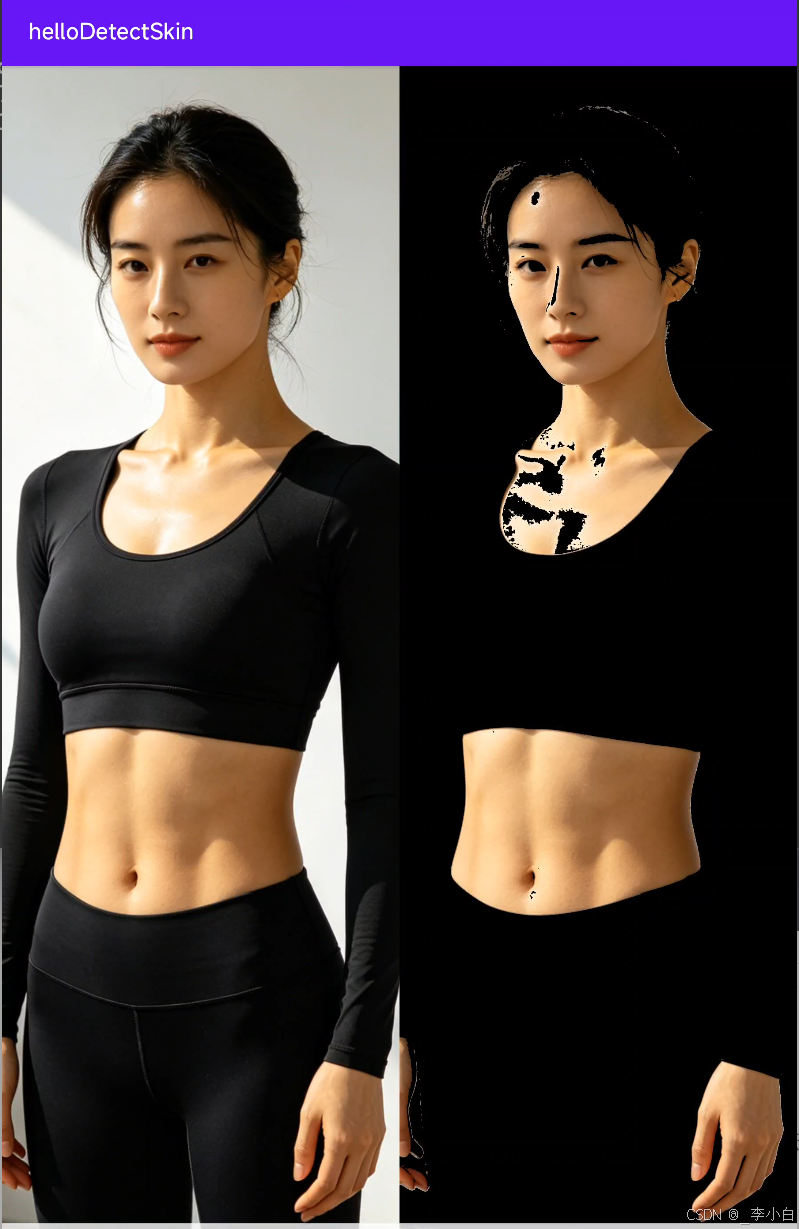

项目二：基于 HSV 的肤色检测

肤色检测是手势识别、人脸检测等应用的基础。

大量研究表明，不同人种的肤色在 HSV 空间中，都集中在特定的色调和饱和度区间内。

因此，我们可以通过定义 HSV 区间来分割出图像中的肤色区域。

C++ 完整代码（native-lib.cpp）

cpp 复制代码
#include <jni.h>
#include <opencv2/opencv.hpp>
#include <android/bitmap.h>

using namespace cv;
using namespace std;

// ==========================
// 工具：Bitmap <-> Mat 转换
// ==========================
Mat bitmapToMat(JNIEnv *env, jobject bitmap) {
    AndroidBitmapInfo info;
    void *pixels;
    AndroidBitmap_getInfo(env, bitmap, &info);
    AndroidBitmap_lockPixels(env, bitmap, &pixels);

    Mat mat(info.height, info.width, CV_8UC4, pixels);
    Mat bgr;
    cvtColor(mat, bgr, COLOR_RGBA2BGR);

    AndroidBitmap_unlockPixels(env, bitmap);
    return bgr;
}

void matToBitmap(JNIEnv *env, const Mat &mat, jobject bitmap) {
    AndroidBitmapInfo info;
    void *pixels;
    AndroidBitmap_getInfo(env, bitmap, &info);
    AndroidBitmap_lockPixels(env, bitmap, &pixels);

    Mat rgba;
    if (mat.channels() == 1) {
        cvtColor(mat, rgba, COLOR_GRAY2RGBA);
    } else {
        cvtColor(mat, rgba, COLOR_BGR2RGBA);
    }

    memcpy(pixels, rgba.data, info.height * info.width * 4);
    AndroidBitmap_unlockPixels(env, bitmap);
}

// ==========================
// 【核心】肤色检测
// ==========================
void detectSkin(const Mat &src, Mat &result) {
    Mat hsv;
    cvtColor(src, hsv, COLOR_BGR2HSV);

    // 标准肤色范围（H: 0-20, S: 40-255, V: 80-255）
    Scalar lower = Scalar(0, 40, 80);
    Scalar upper = Scalar(20, 255, 255);

    Mat mask;
    inRange(hsv, lower, upper, mask);

    // 形态学开运算，去噪点
    Mat kernel = getStructuringElement(MORPH_RECT, Size(3, 3));
    morphologyEx(mask, mask, MORPH_OPEN, kernel);

    // 提取肤色（彩色）
    src.copyTo(result, mask);
}

// ==========================
// JNI 接口给 Kotlin 调用
// ==========================
extern "C" JNIEXPORT void JNICALL
Java_com_example_skindemo_MainActivity_detectSkin(
        JNIEnv *env,
        jobject thiz,
        jobject srcBitmap,
        jobject outBitmap
) {
    Mat src = bitmapToMat(env, srcBitmap);
    Mat result;

    // 调用肤色检测
    detectSkin(src, result);

    // 输出到Bitmap
    matToBitmap(env, result, outBitmap);
}

Kotlin 界面（MainActivity.kt）

kotlin 复制代码
package com.example.skindemo

import android.graphics.Bitmap
import android.graphics.BitmapFactory
import android.os.Bundle
import android.widget.ImageView
import androidx.appcompat.app.AppCompatActivity

class MainActivity : AppCompatActivity() {
    companion object {
        init {
            System.loadLibrary("native-lib")
        }
    }

    // 只调用Native
    private external fun detectSkin(src: Bitmap, out: Bitmap)

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        // 原图
        val src = BitmapFactory.decodeResource(resources, R.drawable.test)

        // 输出图
        val result = Bitmap.createBitmap(src.width, src.height, Bitmap.Config.ARGB_8888)

        // 调用 C++ 肤色检测
        detectSkin(src, result)

        // 显示
        findViewById<ImageView>(R.id.iv_src).setImageBitmap(src)
        findViewById<ImageView>(R.id.iv_result).setImageBitmap(result)
    }
}

布局（activity_main.xml）

xml 复制代码
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    android:weightSum="2">

    <!-- 原图 -->
    <ImageView
        android:id="@+id/iv_src"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:scaleType="centerCrop"/>

    <!-- 肤色检测结果 -->
    <ImageView
        android:id="@+id/iv_result"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:scaleType="centerCrop"/>

</LinearLayout>

肤色检测原理

基于 HSV 色彩空间 的肤色范围筛选是目前最稳定、最常用的方法。

  • H（色调）：0~20（对应黄色、橙色、红色，属于肤色区间）
  • S（饱和度）：40~255（过滤灰度区域）
  • V（亮度）：80~255（过滤过暗区域）

通过 inRange 函数提取符合条件的像素，再通过形态学操作去噪点，最终得到精准的肤色区域。

1. inRange(hsv, lower, upper, mask)

功能：颜色范围提取 → 生成黑白掩码（Mask）

一句话解释：
把在颜色范围内的像素变成白色（255），范围外变成黑色（0）。

--

2. getStructuringElement(MORPH_RECT, Size(3, 3))

功能：创建一个 3×3 的正方形"刷子/模板"

一句话解释：
给图像处理准备一个 3x3 的小方块工具，用来擦除噪点。

3. morphologyEx(mask, mask, MORPH_OPEN, kernel)

功能：开运算 → 去小噪点、让白色区域更干净

一句话解释：
先腐蚀（缩小白色区域），再膨胀（恢复大小），小黑点自动消失！

总结

HSV 色彩空间凭借其直观的色彩表示方式，在图像处理领域应用广泛。本文不仅讲解了 HSV 的基础原理和操作，还实现了高饱和度特效和肤色检测两个实用案例，并提供了 Android JNI 移植方案。

掌握 HSV，你可以轻松实现：

  • 颜色滤镜、调色等照片编辑功能
  • 基于颜色的目标检测（肤色、交通标志、物体跟踪）
  • 图像分割与背景去除
