从电视里的一根总线，到你手上的一行代码，我们今天把 I2C 的故事彻底聊透。

你有没有好奇过：为什么一块小小的电路板上，所有传感器都愿意用那两根线说话？

为什么无论 Arduino 还是树莓派，教程里几乎都有 i2c.scan() 的身影？

这就是 I2C，它老派，却不落伍，简单，却满身智慧。

今天这篇博客，咱们就一起坐上时光机，从它的出生年代出发，一路拆到现代变体。还会带你手搓一个软件 I2C，不依赖任何硬件外设，就用 GPIO 一"位"一"位"地捏出来。

一、发展历史：从飞利浦实验室到你口袋里的手机

I2C 的全称是 Inter-Integrated Circuit ，直译就是"芯片之间的对话"。 它最初叫 I²C （I 平方 C），因为总线上挂着多个 IC。后来商标注册问题，大家都习惯写 I2C。

时间回到 1982 年 ，荷兰的飞利浦半导体（后来的 NXP）正面临一个头痛的问题： 电视机的电路板越来越复杂，各种功能芯片------调谐器、视频解码、音频处理------需要大量的并行总线连接，引脚数爆炸，PCB 布线像蜘蛛网。 他们想：能不能用两根线 ，把所有这些芯片串起来，统一通信？

于是 I2C 诞生了。核心计划很简单：

  • 一条 数据线 SDA(数据线)（Serial Data）
  • 一条 时钟线 SCL（Serial Clock）
  • 主设备控制时钟，所有从设备靠唯一的 7 位地址区分。1982 年公布后，I2C 迅速从电视扩展到所有需要板级通信的地方。 速度不断升级：
  • 标准模式 (Standard-mode) --- 100 kbit/s
  • 快速模式 (Fast-mode) --- 400 kbit/s
  • 快速模式 Plus (Fast-mode Plus) --- 1 Mbit/s
  • 高速模式 (High-speed mode) --- 3.4 Mbit/s
  • 超快速模式 (Ultra Fast-mode) --- 5 Mbit/s（单向，只写）

2010 年代后，飞利浦的专利陆续到期，I2C 彻底成为公共领域协议。 今天，你随手拿一个温湿度传感器、一块 OLED 屏幕、一个 EEPROM(电可擦除可编程只读存储器)，几乎清一色用的都是 I2C。它就像嵌入式的"普通话"，懂的设备最多，活得也最久。

二、I2C 协议详解（技术规范）

这一节我们把 I2C 协议从头到尾捋一遍，从硬件连接到通信流程，再到软件设计思路一条线讲透。

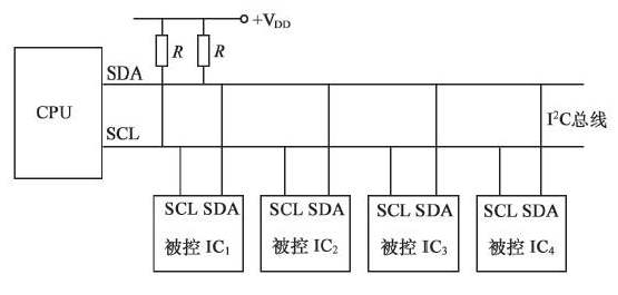

a. 硬件连接：两根线串起所有设备

I2C 总线的硬件连接极其简单，记住四句话就够了：

  • 所有设备的 SCL(时钟线) 连在一起，所有设备的 SDA(数据线) 连在一起
  • 每个设备的 SCL(时钟线) 和 SDA(数据线) 都要配置成开漏输出模式

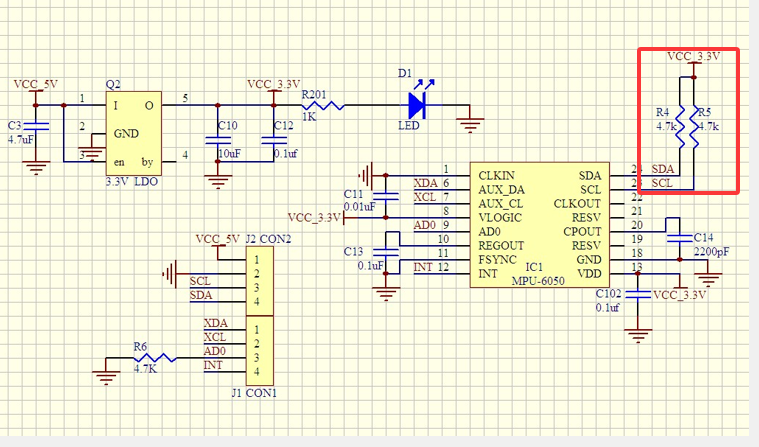

  • SCL(时钟线) 和 SDA(数据线) 各加一个上拉电阻，阻值一般 4.7kΩ 左右
  • 总线默认被上拉电阻拉到 高电平，任何设备只能拉低，不能强行拉高

为什么必须是开漏输出？

因为如果两个设备一个输出 高、一个输出 低，推挽模式会直接短路烧毁。开漏输出保证任何设备只能"拉低"或"放手"，这就是线与逻辑 ，谁拉低总线就变 低，安全又巧妙。

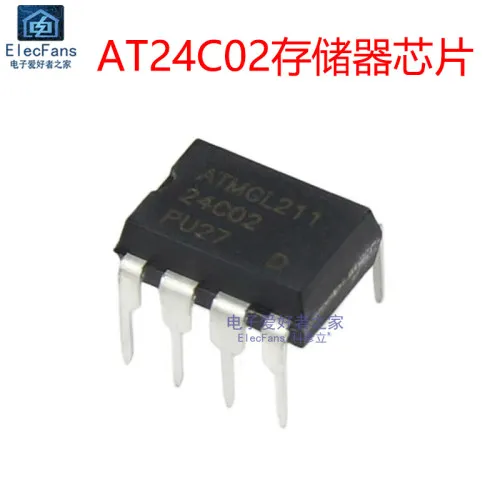

以常见的 EEPROM AT24C02 为例，它与 MCU 连接如下：

  • SCL(时钟线) → MCU 的 I2C 时钟引脚（如 PB6）
  • SDA(数据线) → MCU 的 I2C 数据引脚（如 PB7）
  • 两个引脚各通过 4.7kΩ 电阻上拉到 VCC
  • 芯片的 A0/A1/A2 地址引脚接地或接 VCC 决定其设备地址
b. 那我设备设计的时候都设计成默认高电平不就好了？

你还真是个天才，一开始我也这么想------所有设备地址全部设计成一样的，不就不用纠结了？

但现实啪啪打脸：如果同一条 I2C 总线上挂两个相同型号的传感器，两个相同的地址会直接在总线上"打架"，谁也分不清主机在叫谁，整个通信崩溃。

所以厂商才留了一个 AD0 引脚，让你能在硬件上区分两个相同芯片 ：一个接地（0x68），一个接 VCC（0x69）各叫各的，互不干扰。

c.那为什么不把 AD0 引脚默认设计成内部上拉到 VCC，省得外部再接线？

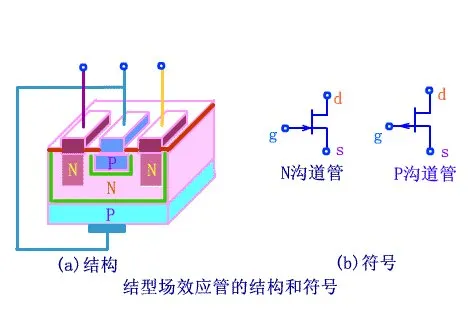

这就涉及到芯片内部场效应管（MOSFET）的一个关键特性了：场效应管的栅极（Gate）输入阻抗极高，几乎是绝缘的 。这意味着：

  • 如果 AD0 引脚内部上拉到 VCC ：引脚悬空时，栅极积累的电荷没有泄放通路，电平会不确定 ------可能是高，可能是低，甚至悬在半空中来回跳。这会导致芯片上电时地址随机变，同一个板子这次认 0x68，下次认 0x69，你还怎么调试？

  • 所以芯片设计时，地址引脚默认是"必须由外部明确给定电平" 。你接 GND 就是 0，接 VCC 就是 1，没有"悬空"这个选项。这是为了保证上电瞬间地址就确定，绝不模棱两可。

一句话总结：

场效应管输入阻抗太高，悬空时电平不确定，地址会乱跳。所以 AD0 必须由你外部明确接线，不能靠内部默认上拉来偷懒。

(2) 空闲状态：总线什么时候算"闲着"

当 SDA(数据线) 和 SCL(时钟线) 两条线同时为 高电平 时，总线处于空闲状态。

a. 为什么是"放手"而不是"主动输出高电平"？这和场效应管的特性直接相关。

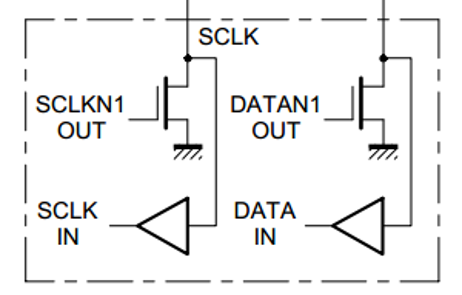

I2C 总线上所有设备的 SCL 和 SDA 引脚，内部都用的是开漏输出 （Open-Drain），驱动元件是 N 沟道场效应管（MOSFET）：

  • 栅极（Gate）= 高电平时 ：场效应管导通，SDA/SCL 被拉到 GND，输出 低电平 → 这是"我要发 0"时的动作
  • 栅极（Gate）= 低电平时 ：场效应管截止 ，引脚对外呈高阻态 ，相当于"这根线我不管了" → 这是"我要发 1"或者"我闭嘴"时的动作，此时总线电平由上拉电阻决定，自然为 高电平

看到没？场效应管只能主动拉低，不能主动拉高。

你可能会困惑："高电平"和"场效应管导通输出低电平"怎么同时存在？其实它们是结果 和手段的关系，反着来的：

|---------------|---------------------|------------|---------------|
| 你想让总线输出什么 | 场效应管在干什么 | 总线实际电平 | 通俗理解 |
| 低电平 | 导通 （把线拉到 GND） | 低 | 我主动把线踩到地上 |
| 高电平 | 截止（高阻态，啥也不干） | 高 | 我放手，上拉电阻把线拽上去 |

关键就在这个高阻态：当所有设备都"放手"（场效应管全部截止），总线上的电平由谁决定？

答案是外部上拉电阻 ，它把总线拉到 VCC，所以空闲时总线是 高电平。

b.所以"空闲状态是高电平"到底是什么意思？

空闲状态 = 所有设备都放手 （场效应管全部截止）→ 没人拉低总线 → 上拉电阻把线拉到 VCC → 总线呈现 高电平。
"高电平"不是谁主动输出的，而是"大家都不拉低"的结果。

这正是 I2C 总线实现线与逻辑的物理基础------只要有一个设备拉低，整根线就变低；所有设备都放手，线才恢复高。

c.一张表彻底讲清楚

|----------|------------|----------|------------|
| 场景 | 场效应管状态 | 总线电平 | 谁在决定电平 |
| 设备输出 0 | 导通 | 低 | 设备主动拉低 |
| 设备输出 1 | 截止（高阻态） | 高 | 上拉电阻被动拉高 |
| 总线空闲 | 所有设备都截止 | 高 | 上拉电阻被动拉高 |

d. 一句话刻进脑子里

场效应管是个**"只能拉低不能拉高"的开关。高电平从来不是它输出的，而是它 "不拉低"时，上拉电阻把线抬上去的。空闲状态就是所有人都不拉低，总线自然被拉高。所以，这也是为什么 I2C 总线上必须加上拉电阻的原因： 正因为场效应管只能拉低不能拉高，如果总线上没有上拉电阻，当所有设备都"放手"时，SDA 和 SCL 就变成悬空状态**------电平不确定，可能是高、可能是低、可能来回跳。整条总线的通信直接废掉。

加上上拉电阻之后，一切就通了：

  • 空闲状态 ：所有人放手 → 上拉电阻把线拉到 高电平，总线明确处于"空闲"
  • 起始信号 ：主机把 SDA 拉低 → 总线从"闲"变"忙"，通信开始
  • 发送数据 0 ：设备导通场效应管，把线拉到 低电平
  • 发送数据 1 ：设备截止场效应管，放手 → 上拉电阻把线拉回 高电平
  • 接收数据 ：一方放手让出总线，另一方驱动；读取时线被上拉电阻撑着，读到明确的 高 或 低
  • 应答 ACK ：从机导通拉低 → 0（收到）
  • 非应答 NACK ：从机截止放手 → 上拉电阻拉高 → 1（没收到）
  • 停止信号 ：主机先拉低 SDA 再释放 SCL，最后释放 SDA → 上拉电阻把两线都拉回 高电平，总线回到空闲
  • 时钟延伸 ：从机想拖时间，直接把 SCL 拉低不放，主机乖乖等着；从机放手后，上拉电阻把 SCL 拉高，通信继续

一句话总结：

场效应管负责"拉低"，上拉电阻负责"拉高"。两个配合，才有了 I2C 总线上的 0 和 1、START 和 STOP、ACK 和 NACK、空闲和忙碌。没有上拉电阻，I2C 连一个稳定的 高电平 都生不出来。

(3) 起始与停止：通信的开关

I2C 总线上一切通信都由主机发起和结束，有两个特殊信号：

起始条件（START） ：SCL(时钟线) 为 高电平 期间，SDA(数据线) 从 高电平 切换到 低电平。

这个下降沿就像喊了一声 注意，要开始说话了!总线从空闲进入忙碌。

停止条件（STOP） ：SCL(时钟线) 为 高电平 期间，SDA(数据线) 从 低电平 切换到 高电平。

这个上升沿表示"我说完了，总线还给大家"，总线回到空闲。

(4) 数据的有效性：什么时候能变，什么时候不能变

这是 I2C 最关键的一条规矩：

  • SCL(时钟线) 低电平 期间 ：发送方可以改变 SDA(数据线) 上的数据，把下一位准备好
  • SCL(时钟线) 高电平 期间 ：SDA(数据线) 必须保持稳定，接收方在这个期间采样读取数据

就像跳华尔兹------节拍间隙（SCL(时钟线)=0）换姿势，节拍正点（SCL(时钟线)=1）必须定住。数据在 SCL(时钟线) 上升沿之前准备好，下降沿之后才能改变，先传最高位（MSB），一位一位来。

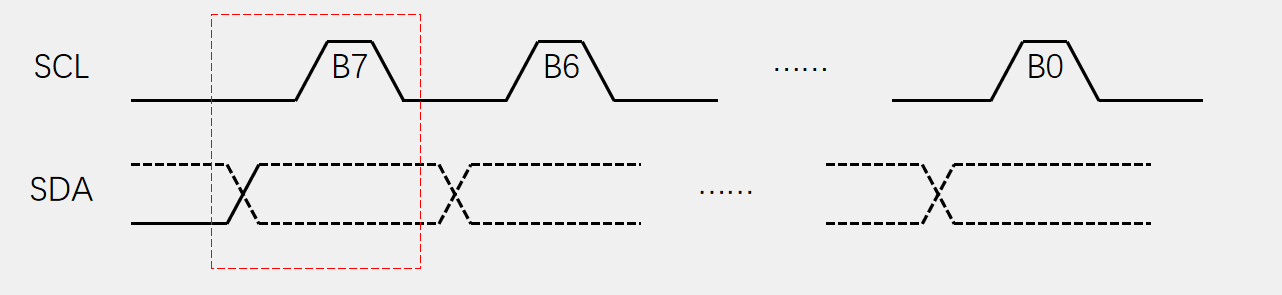

(5) 发送与接收一个字节

发送一个字节 （主机→从机）：

  1. SCL(时钟线) 低电平 期间，主机把数据位放到 SDA(数据线) 上（高位先行）
  2. 释放 SCL(时钟线)，从机在 SCL(时钟线) 高电平 期间读取 SDA(数据线) 上的数据位
  3. 拉低 SCL(时钟线)，准备下一位
  4. 重复 8 次，一个字节发送完成

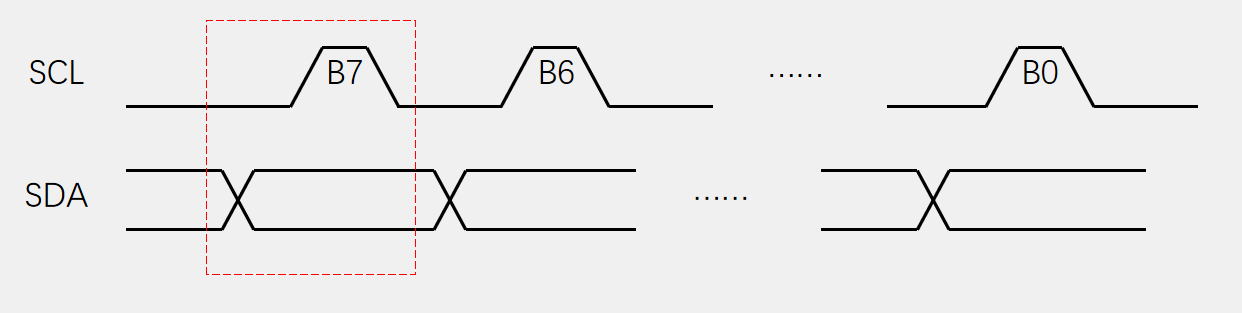

接收一个字节（从机→主机）：

  1. 主机先释放 SDA(数据线)（切为输入模式），让从机驱动
  2. SCL(时钟线) 低电平 期间，从机把数据位放到 SDA(数据线) 上（高位先行）
  3. 释放 SCL(时钟线)，主机在 SCL(时钟线) 高电平 期间读取 SDA(数据线) 上的数据位
  4. 拉低 SCL(时钟线)，准备下一位
  5. 重复 8 次，一个字节接收完成

(6) 应答/非应答（ACK/NACK）

每传输完一个字节（8 位数据），接收方必须反馈一位"收到没"：

接收应答（主机发送完一字节后，等待从机反馈）：

  1. 主机释放 SDA(数据线)（切为输入）
  2. 第 9 个时钟，从机把 SDA(数据线) 拉低 = ACK（收到），保持 高 = NACK（没收到或不想收了）
  3. 主机读取 SDA(数据线) 电平，判断应答状态

发送应答（主机接收完一字节后，给从机反馈）：

  1. 主机在第 9 个时钟把 SDA(数据线) 拉低 = ACK（继续收），拉高 = NACK（不收了）
  2. 如果主机是接收方，收完最后一个字节后必须发 NACK，然后发停止条件

(7) 从机地址：叫谁谁答应

每个 I2C 从机都有一个唯一的 7 位地址。

主机在起始条件后，第一个字节就是7 位地址 + 1 位读写方向（0=写，1=读）。 所有从机都会听到这个地址，只有地址匹配的那个才会在第 9 个时钟拉低 SDA（应答），其余设备继续沉默。

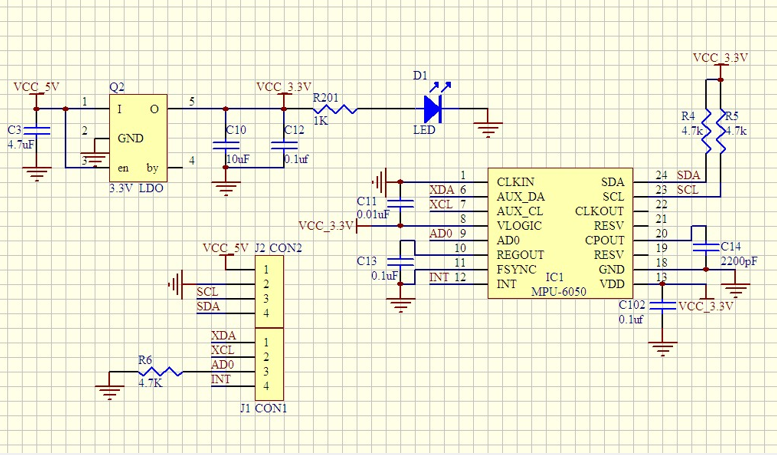

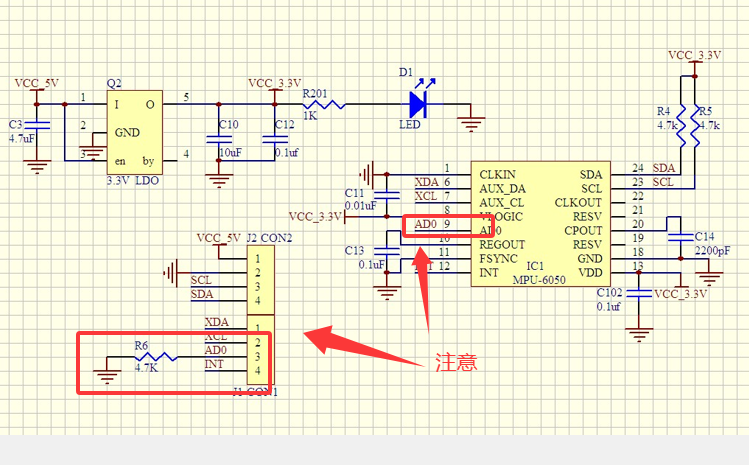

例如 MPU6050 六轴传感器的 I2C 地址：

  • AD0 引脚接地（GND）：1101000（0x68）
  • AD0 引脚接电源（VCC）：1101001（0x69）

MPU6050 六轴传感器的 I2C 地址这个地址值怎么来的？

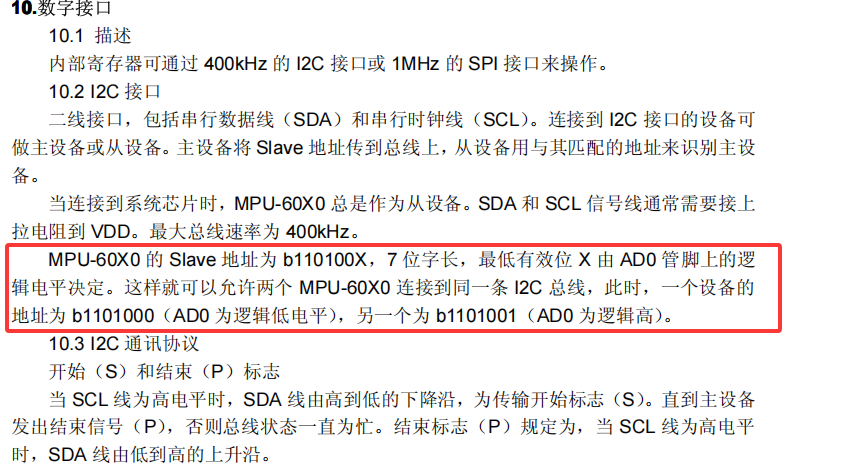

一句话：前 6 位是芯片出厂时写死的，最后 1 位由 AD0 引脚的电平决定。 ；打开 MPU6050 的数据手册，官方直接给出了地址格式：

c 复制代码
 1  1  0  1  0  0  AD0
↑                   ↑
 前6位出厂固化       最后1位由你接线决定
  • AD0 接地（GND）→ 最后一位 = 0 → 完整 7 位地址 = 1101000 = 0x68
  • AD0 接电源（VCC）→ 最后一位 = 1 → 完整 7 位地址 = 1101001 = 0x69

(8) 假设我的AD0是引脚P20那个流程应该怎么写

#define MPU6050_ADDR 0x68 看起来确实"一步到位 "了，但它其实跳过了硬件工程师才需要关心的接线环节。那我把这个过程彻底拆开给你看。

a. 先吃透那 7 位地址的"拼图规则"

MPU6050 的 7 位 I2C 地址结构：

|--------|-------|-------|-------|-------|-------|-------|------------------|
| 位序 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 |
| 数值 | 1 | 1 | 0 | 1 | 0 | 0 | AD0 |
| 来源 | 出厂固化（不可修改） |||||| 由 AD0 引脚电平决定 |

  • 高 6 位 110100：芯片出厂时就刻死了，你改不了。
  • 最低 1 位 AD0：芯片留了一个引脚出来，让你自己决定接高还是接低。
    • AD0 = 0 → 完整 7 位地址 = 0b1101000 = 0x68
    • AD0 = 1 → 完整 7 位地址 = 0b1101001 = 0x69
b. 问的核心："AD0 接 P20，完整流程是什么？"

假设你用的 MCU 是 STM32（或任何一款单片机），AD0 引脚接到了 P20。

完整流程分两步：

第 1 步：硬件初始化（配置 P20 为输出，并输出低电平或高电平）

c 复制代码
/**
 * Function:    Mpu6050_Addr_Pin_Init
 * Description: CN:配置MPU6050的AD0引脚电平，决定I2C设备地址--EN:Configure MPU6050 AD0 pin level to determine I2C device address
 * Parameters:  level - CN:0=接地,地址0x68; 1=接VCC,地址0x69--EN:0=GND, address 0x68; 1=VCC, address 0x69
 * Return value:无
 */
void Mpu6050_Addr_Pin_Init(uint8_t level)
{
    GPIO_InitTypeDef GPIO_InitStruct;                           /*CN:定义GPIO初始化结构体--EN:Define GPIO init structure*/

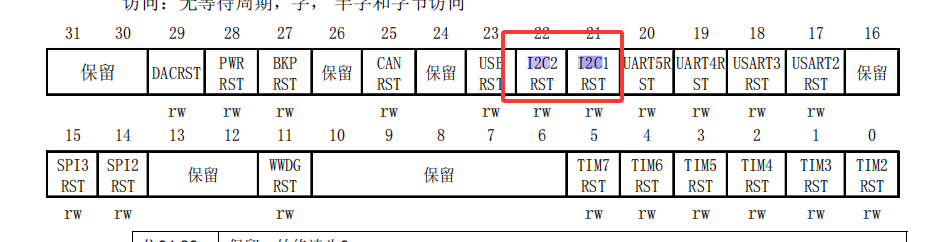

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOx, ENABLE);      /*CN:使能P20所在GPIO时钟（这里假设连在GPIOx）--EN:Enable GPIO clock for P20 (assumed GPIOx here)*/

    /*CN:配置P20为推挽输出--EN:Configure P20 as push-pull output*/
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;               /*CN:推挽输出模式--EN:Push-pull output mode*/
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;                      /*CN:引脚0（P20的第0位）--EN:Pin 0 (bit 0 of P20)*/
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;              /*CN:设置GPIO速度--EN:Set GPIO speed*/
    GPIO_Init(GPIOx, &GPIO_InitStruct);                         /*CN:初始化GPIOx--EN:Initialize GPIOx*/

    /*CN:输出指定电平到AD0引脚--EN:Output specified level to AD0 pin*/
    if (level == 0)
    {
        GPIO_ResetBits(GPIOx, GPIO_Pin_0);                      /*CN:AD0接地→地址0x68--EN:AD0 to GND → address 0x68*/
    }
    else
    {
        GPIO_SetBits(GPIOx, GPIO_Pin_0);                        /*CN:AD0接VCC→地址0x69--EN:AD0 to VCC → address 0x69*/
    }
}

第 2 步：根据 AD0 的实际接法，在代码中定义正确的地址

这里有两种写法，你一看就明白 #define 的意义了。

写法 A：根据接线情况，手动选择（目前你的情景）

c 复制代码
#define MPU6050_AD0_PIN_LEVEL 0              /*CN:AD0引脚接GND--EN:AD0 pin connected to GND*/

#if MPU6050_AD0_PIN_LEVEL == 0
    #define MPU6050_ADDR 0x68                /*CN:AD0=0时设备地址为0x68--EN:Device address 0x68 when AD0=0*/
#else
    #define MPU6050_ADDR 0x69                /*CN:AD0=1时设备地址为0x69--EN:Device address 0x69 when AD0=1*/
#endif

写法 B：运行时动态读取 AD0 引脚电平，自动决定地址（更灵活）

c 复制代码
```c
/**
 * Function:    mpu6050_get_addr
 * Description: CN:读取AD0引脚电平，动态返回I2C设备地址--EN:Read AD0 pin level and dynamically return I2C device address
 * Parameters:  无
 * Return value:CN:0x68或0x69--EN:0x68 or 0x69
 */
uint8_t MOU6050_Get_Addr(void)
{
    /*CN:读取AD0引脚电平，返回对应I2C地址--EN:Read AD0 pin level and return corresponding I2C address*/
    if (GPIO_ReadInputDataBit(GPIOx, GPIO_Pin_0) == 0)          /*CN:STM32读取引脚状态函数--EN:STM32 read pin state function*/
    {
        return 0x68;                                             /*CN:AD0=0，返回0x68--EN:AD0=0, return 0x68*/
    }
    else
    {
        return 0x69;                                             /*CN:AD0=1，返回0x69--EN:AD0=1, return 0x69*/
    }
}
c. 所以，#define MPU6050_ADDR 0x68 到底有没有用？

当然有用，而且非常有用。

你之所以觉得它"起不到任何作用"，是因为它已经帮你省略了上面的全部推导过程。它的作用就是把 "AD0=0 时地址是 0x68" 这个物理事实，用一行宏直接写死在代码里了------前提是你必须保证硬件上的 AD0 真的接了 GND 。

如果你把 AD0 接到了 VCC，还坚持用 #define MPU6050_ADDR 0x68，那芯片会直接不应答 ------因为它在总线上的名字已经是 0x69 了，你喊 0x68 它当然不理你。

d. 完整调用示例（结合你之前的软件 I2C）
c 复制代码
/**
 * Function:    mpu6050_read_whoami
 * Description: CN:读取MPU6050的WHO_AM_I寄存器以验证通信正常--EN:Read MPU6050 WHO_AM_I register to verify communication
 * Parameters:  无
 * Return value:CN:WHO_AM_I寄存器的值（正常为0x68）--EN:WHO_AM_I register value (normally 0x68)
 */
uint8_t mpu6050_read_whoami(void)
{
    uint8_t whoami = 0;

    i2c1_start();                                                  /*CN:发送起始条件--EN:Send start condition*/
    i2c1_send_byte((MPU6050_ADDR << 1) | 0);                      /*CN:发送写地址--EN:Send write address*/
    if (i2c1_wait_ack()) goto exit;                                /*CN:无应答则退出--EN:Exit if no ACK*/
    i2c1_send_byte(0x75);                                          /*CN:发送WHO_AM_I寄存器地址0x75--EN:Send WHO_AM_I register address 0x75*/
    if (i2c1_wait_ack()) goto exit;                                /*CN:无应答则退出--EN:Exit if no ACK*/

    i2c1_start();                                                  /*CN:重复起始条件--EN:Repeated start condition*/
    i2c1_send_byte((MPU6050_ADDR << 1) | 1);                      /*CN:发送读地址--EN:Send read address*/
    if (i2c1_wait_ack()) goto exit;                                /*CN:无应答则退出--EN:Exit if no ACK*/
    whoami = i2c1_recv_byte();                                     /*CN:接收WHO_AM_I值--EN:Receive WHO_AM_I value*/
    i2c1_ack_nack(I2C_NACK);                                       /*CN:主机发送NACK结束接收--EN:Master sends NACK to end reception*/

exit:
    i2c1_stop();                                                   /*CN:发送停止条件--EN:Send stop condition*/
    return whoami;                                                 /*CN:返回读取值--EN:Return read value*/
}
e. 总结：你要的"完整流程"
  1. 硬件上：MPU6050 的 AD0 引脚接到 P20。
  2. 初始化时 ：调用 mpu6050_addr_pin_init(0)，让 P20 输出低电平------AD0=0。
  3. 代码中 ：#define MPU6050_ADDR 0x68 配合硬件 AD0=0。
  4. 通信时 ：i2c1_send_byte((MPU6050_ADDR << 1) | 0) 自动拼出写地址 0xD0。
  5. 读 WHO_AM_I ：如果返回 0x68，恭喜，通信成功。

如果你把 P20 改接 VCC 并调用 mpu6050_addr_pin_init(1)，对应的 #define 就应该改成 0x69------写地址就会自动变成 (0x69 << 1) | 0 = 0xD2。

(9) 那代码里怎么写？

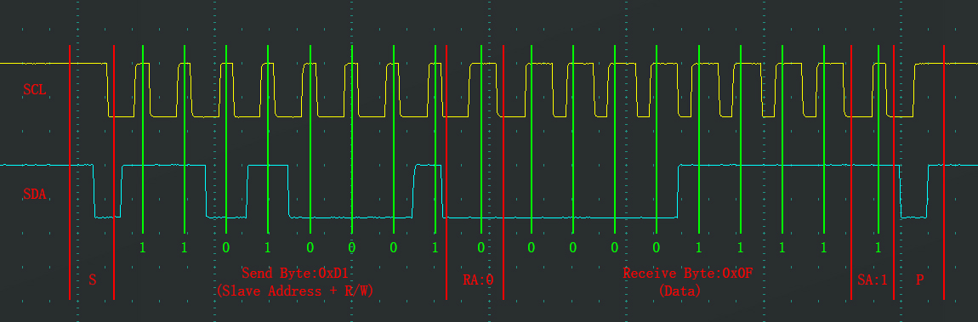

注意：7 位地址在 SDA 线上实际传输时，会左移 1 位，最低位补读写方向 ，变成 8 位：

AD0 7 位地址 写方向（8 位） 读方向（8 位）
GND 0x68 0xD0 0xD1
VCC 0x69 0xD2 0xD3

0xD0 = 0x68 << 1 | 0（左移一位，末位补 0=写）
0xD1 = 0x68 << 1 | 1（左移一位，末位补 1=读）

大多数库（Arduino、STM32 HAL 等）内部会自动左移，你只需传入 7 位地址 0x68，不必手动算 0xD0。

c 复制代码
#define MPU6050_ADDR 0x68                   /*CN:MPU6050 7位I2C设备地址--EN:MPU6050 7-bit I2C device address*/

/*CN:写操作：地址左移1位，最低位补0（写方向）--EN:Write operation: shift address left by 1, LSB = 0 (write)*/
i2c1_start();                              /*CN:发送起始条件--EN:Send start condition*/
i2c1_send_byte((MPU6050_ADDR << 1) | 0);   /*CN:发送写地址 0xD0--EN:Send write address 0xD0*/
i2c1_wait_ack();                           /*CN:等待从机应答--EN:Wait for slave ACK*/

/*CN:读操作：地址左移1位，最低位补1（读方向）--EN:Read operation: shift address left by 1, LSB = 1 (read)*/
i2c1_start();                              /*CN:发送起始条件--EN:Send start condition*/
i2c1_send_byte((MPU6050_ADDR << 1) | 1);   /*CN:发送读地址 0xD1--EN:Send read address 0xD1*/
i2c1_wait_ack();                           /*CN:等待从机应答--EN:Wait for slave ACK*/

(10)为什么厂商留一个 AD0 引脚？

同一个 I2C 总线上如果挂两个相同型号的传感器（比如无人机冗余 IMU），两个 0x68 会打架。AD0 引脚让你能在硬件上把其中一个地址改成 0x69，两条 IMU 就能挂在同一根总线上工作，不必换芯片型号。

(11) 为什么要左移一位

很多初学者在这里会懵：明明数据手册写着地址是 0x68，为什么代码里有时写 0x68，有时写 0xD0？多出来的那个 0 是哪来的？而且 0x68 里明明有个 6 和 8，怎么变成 1101000 的？完全对不上啊！

别急，我们一步步推，从根上把它讲透。

第一步：先搞清楚 0x68 到底是什么

0x 开头表示这是十六进制，不是十进制！ 你心里想的"六十八"是十进制 68，但计算机眼里 0x68 是一个十六进制数，它俩完全不是一回事：

十六进制 十进制 二进制
MPU6050 地址 0x68 104 1101000
你想的数字 × 68 1000100

十六进制里，每个数字对应 4 位二进制：

  • 6 = 0110
  • 8 = 1000

所以 0x68 = 0110 1000 = 01101000（8 位二进制）。砍掉最高位的 0，就是 1101000（7 位） ，和 MPU6050 数据手册第 9 节写的 b110100X 完美吻合。

第二步：那为什么非要左移一位？

I2C 协议规定，起始条件之后主机发送的第一个字节 必须是 8 位，

格式如下：

|----|----|----|----|----|----|----|-------------|
| 位7 | 位6 | 位5 | 位4 | 位3 | 位2 | 位1 | 位0 |
| A6 | A5 | A4 | A3 | A2 | A1 | A0 | R/W |
| 7 位从机地址 ||||||| 读写位 |
| ||||||| 0 = 写 1 = 读 |

看到了吗？8 个位置里，左边 7 个放地址，最右边那个被读写方向 占用了。7 位地址被"挤"在左边，所以必须整体往左挪一位 ，把最低位腾出来给 R/W。

第三步：以 0x68 为例，亲眼看着它怎么变

MPU6050 地址 = 0x68 = 1101000（7 位二进制）。

左移前（7 位地址）：

|----|----|----|----|----|----|----|
| 位6 | 位5 | 位4 | 位3 | 位2 | 位1 | 位0 |
| 1 | 1 | 0 | 1 | 0 | 0 | 0 |
| 7 位地址 = 0x68 |||||||

左移一位后（8 位，最低位空出来给读写方向）：

|----|----|----|----|----|----|----|----|
| 位7 | 位6 | 位5 | 位4 | 位3 | 位2 | 位1 | 位0 |
| 1 | 1 | 0 | 1 | 0 | 0 | 0 | ? |
| 空位留给 R/W（读写方向） ||||||||

补上读写位之后：

|----|----|----|----|----|----|----|----|----------|-----|
| 位7 | 位6 | 位5 | 位4 | 位3 | 位2 | 位1 | 位0 | 十六进制 | 含义 |
| 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0xD0 | 写操作 |
| 1 | 1 | 0 | 1 | 0 | 0 | 0 | 1 | 0xD1 | 读操作 |

一目了然：7 位地址 1101000 稳稳待在左边，最低位 位0 就是读写方向的坑位。左移之后，写 = 0xD0，读 = 0xD1。

第四步：用图直观感受

把整个过程用表格展示，一步步看着 0x68 怎么变成 0xD0：

|--------|--------------|---------------------|----------|
| 步骤 | 内容 | 二进制 | 十六进制 |
| ① | 数据手册写的 7 位地址 | 1 1 0 1 0 0 0 | 0x68 |
| ② | 左移 1 位，空出最低位 | 1 1 0 1 0 0 0 0 | 0xD0 |
| ③ | 最低位补 0（写操作） | 1 1 0 1 0 0 0 0 | 0xD0 |
| ④ | 最低位补 1（读操作） | 1 1 0 1 0 0 0 1 | 0xD1 |

多出来的那个 0，就是左移之后空出来的最低位，补上读写方向。1101=D，0000=0 → 0xD0，一气呵成。

第五步：那为什么有些库直接写 0x68 就行？

因为 Arduino 的 Wire 库、STM32 的部分 HAL 封装，在函数内部偷偷帮你做了这个左移操作：

c 复制代码
Wire.beginTransmission(0x68);  // 你写 0x68
// 库内部自动: (0x68 << 1) | 0 = 0xD0 → 发到 SDA 线上

但如果手搓软件 I2C，没有库帮你，就得自己算：

c 复制代码
i2c_send_byte((0x68 << 1) | 0);  // 手动左移+补写位 → 0xD0
i2c_send_byte((0x68 << 1) | 1);  // 手动左移+补读位 → 0xD1
一句话刻在脑子里
你嘴上叫的名字 实际在 SDA 线上跑的数据
0x68（7 位地址） 0xD0（写）/ 0xD1（读）
0x69（7 位地址） 0xD2（写）/ 0xD3（读）

0x68 是身份证号（7 位），左移一位是给读写方向腾位置，变成 0xD0 / 0xD1 才是实际发出去的 8 位数据。库帮你算好了，你就写 0x68；手搓裸机，就得自己左移。

(12) 典型通信时序

了解了以上所有要素，我们来看完整的读写流程：

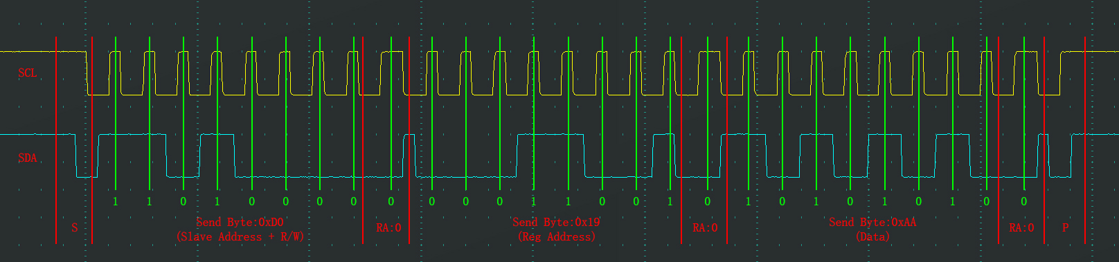

指定地址写（往某个寄存器的某个地址写数据）：

复制代码
START | 从机地址+W | ACK | 寄存器地址 | ACK | 数据 | ACK | STOP

主机先叫从机名字（写模式），告诉它要写的寄存器地址，然后发数据。

当前地址读（读从机当前地址指针指向的数据）：

复制代码
START | 从机地址+R | ACK | 数据 | NACK | STOP

主机直接叫从机名字（读模式），从机返回当前地址的数据，主机收完后发 NACK 结束。

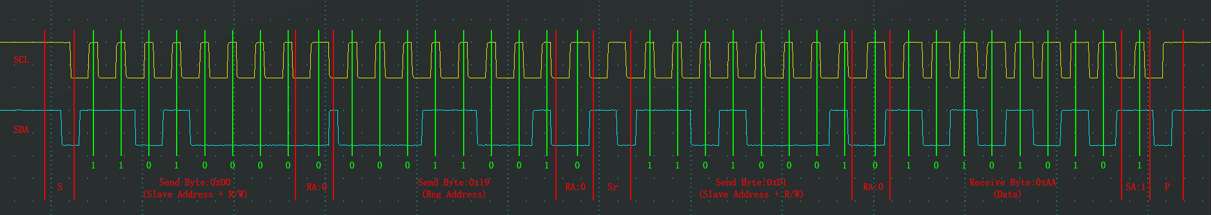

指定地址读（复合格式，先写地址再读）：

复制代码
START | 从机地址+W | ACK | 寄存器地址 | ACK | REPEAT START | 从机地址+R | ACK | 数据 | NACK | STOP

先写模式告诉从机"我要读这个寄存器的地址"，然后不 STOP，直接再来一个 START，切换成读模式取数据。

(13) 实现通信的两种手段

了解了协议之后，实现 I2C 通信有两条路：

  • 软件模拟 ：纯用 GPIO 手动翻转 SCL(时钟线) 和 SDA(数据线)，按照时序要求一"位"一"位"地控制。优点是灵活，任何 MCU 都能用，不占硬件外设。缺点是容易受中断干扰，时序精度依赖代码，CPU 也被占用。硬件 I2C 不够时，这就是救命稻草。

  • 硬件 I2C ：使用 MCU 内部集成的 I2C 外设，由硬件状态机自动完成时钟生成、起始终止条件、应答收发、数据收发等功能，减轻 CPU 负担。

  • 例如 STM32F103C8T6 就有 I2C1 和 I2C2 两个外设，支持：

    • 多主机模型
    • 7 位/10 位地址模式
    • 标准速度（100 kHz）和快速（400 kHz）
    • DMA 传输
    • 兼容 SMBus 协议

(14) 软件设计流程

如果选择软件模拟方式，我们需要实现以下基础函数，然后像搭积木一样组合成对具体器件的读写操作：

  1. 初始化 GPIO（开漏输出，释放总线）
  2. 等待总线空闲
  3. 产生起始信号
  4. 产生停止信号
  5. 发送应答/非应答
  6. 等待从机应答
  7. 发送一个字节
  8. 接收一个字节

下面一章我们就按这个流程，一步步手搓这些函数，并用它们来读写 AT24C02。

三、核心概念通俗讲解（开漏、线与、华尔兹）

在动手之前，我们把协议背后最精妙的几个设计思想单独拎出来，用大白话讲透，这样代码就不是死记硬背了。

(1) 主与从：一个邮递员 + N 个家庭

  • 主设备：唯一有权发时钟的"邮递员"，决定什么时候开始、结束谈话。
  • 从设备：老实等着的"住户"，从不主动产生时钟，只听地址被叫到才应答。

总线上可以有多个主设备（多主模式），但同一时刻只能有一个主设备掌控时钟。我们初学者先从单主多从入手。

(2) 为什么用开漏，不用推挽？

如果大家都用强驱动（推挽），一个设备输出高、另一个输出低，那就直接短路，冒烟收场。

开漏输出 + 上拉电阻的妙处在于：

  • 任何设备只能把总线拉低，或者"放手"（高阻态）。
  • 总线由上拉电阻默认拉高，但只要有一个设备拉低，总线就变低。

这就是线与逻辑 ：全家任何一个人把 SDA(数据线) 拉到地，整根线都变成低电平。这个特性让时钟延伸、应答、多主仲裁变得异常简单安全。

(3) SDA(数据线) 与 SCL(时钟线) 的华尔兹

数据变化只能在 SCL(时钟线) 低电平时进行，数据采样在 SCL(时钟线) 高电平时进行------就像双人舞：

  • 舞者只能在节拍空挡（SCL(时钟线)=0）换动作；
  • 节拍正点（SCL(时钟线)=1）时，姿势必须不动。

再配合起始（高电平时 SDA(数据线) 高→低）和停止（高电平时 SDA(数据线) 低→高）这两个特殊舞步，所有通信行为都被严格且优雅地定义了。

四、实践指南：手搓一个简易 I2C（软件模拟）

很多时候，一个廉价的 MCU 没有硬件 I2C或者硬件 I2C 出了名的难用又或者你只是想过一把裸编的瘾。 那么我们打开 GPIO用软件把 SCL(时钟线) 和 SDA(数据线) 的每一拍捏出来 ，手搓一个 I2C 主机。

下面以 STM32 为例（使用标准外设库），但思路同样适用于 Arduino、ESP32 等平台。

(1) 准备工作

查看原理图确定引脚： 例如 PB6 - I2C1_SCL(时钟线)，PB7 - I2C1_SDA(数据线)。 设置标准速度 100 kbps，半周期约 5 µs。

定义一些宏，方便后续操作（开漏输出，高电平靠外部上拉）：

c 复制代码
#define I2C1_SCL_GPIO   GPIOB                             /*CN:I2C1时钟线GPIO端口--EN:I2C1 clock line GPIO port*/
#define I2C1_SDA_GPIO   GPIOB                             /*CN:I2C1数据线GPIO端口--EN:I2C1 data line GPIO port*/
#define I2C1_SCL_PIN    GPIO_Pin_6                        /*CN:I2C1时钟线引脚--EN:I2C1 clock line pin*/
#define I2C1_SDA_PIN    GPIO_Pin_7                        /*CN:I2C1数据线引脚--EN:I2C1 data line pin*/

/*CN:开漏输出控制：拉低=输出0，释放=输出1（或切为输入）--EN:Open-drain control: pull low = output 0, release = output 1 (or switch to input)*/
#define I2C1_SCL_LOCK()    GPIO_ResetBits(I2C1_SCL_GPIO, I2C1_SCL_PIN) /*CN:拉低SCL--EN:Pull SCL low*/
#define I2C1_SCL_RELEASE() GPIO_SetBits(I2C1_SCL_GPIO, I2C1_SCL_PIN)   /*CN:释放SCL--EN:Release SCL*/
#define I2C1_SDA_LOCK()    GPIO_ResetBits(I2C1_SDA_GPIO, I2C1_SDA_PIN) /*CN:拉低SDA--EN:Pull SDA low*/
#define I2C1_SDA_RELEASE() GPIO_SetBits(I2C1_SDA_GPIO, I2C1_SDA_PIN)   /*CN:释放SDA--EN:Release SDA*/
#define I2C1_SDA_READ      GPIO_ReadInputDataBit(I2C1_SDA_GPIO, I2C1_SDA_PIN) /*CN:读取SDA电平--EN:Read SDA level*/

/*CN:方向切换（用于配合开漏输入读取）--EN:Direction switch (for open-drain input reading)*/
#define I2C1_SDA_OUT()     {GPIO_InitTypeDef gis; \
                            gis.GPIO_Mode = GPIO_Mode_Out_OD; \
                            gis.GPIO_Pin = I2C1_SDA_PIN; \
                            gis.GPIO_Speed = GPIO_Speed_50MHz; \
                            GPIO_Init(I2C1_SDA_GPIO, &gis);}    /*CN:将SDA设为开漏输出--EN:Set SDA as open-drain output*/
#define I2C1_SDA_IN()      {GPIO_InitTypeDef gis; \
                            gis.GPIO_Mode = GPIO_Mode_IN_FLOATING; \
                            gis.GPIO_Pin = I2C1_SDA_PIN; \
                            GPIO_Init(I2C1_SDA_GPIO, &gis);}    /*CN:将SDA设为浮空输入--EN:Set SDA as floating input*/

延时函数使用系统节拍定时或简单循环：

c 复制代码
void systick_delay_us(uint32_t us); /*CN:微秒延时函数（需自行实现）--EN:Microsecond delay function (to be implemented)*/

(2) 初始化

每个设备的 SCL(时钟线) 和 SDA(数据线) 都要配置成开漏输出模式

c 复制代码
/**
 * Function:    I2c1_Init
 * Description: CN:初始化I2C1的GPIO为开漏输出，释放总线--EN:Initialize I2C1 GPIO as open-drain output, release bus
 * Parameters:  无
 * Return value:无
 */
void I2c1_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;                          /*CN:定义GPIO初始化结构体--EN:Define GPIO init structure*/
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);     /*CN:使能GPIOB时钟--EN:Enable GPIOB clock*/

    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;              /*CN:设置为开漏输出模式--EN:Set to open-drain output mode*/
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;       /*CN:配置引脚6和7--EN:Configure pin 6 and 7*/
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;             /*CN:设置GPIO速度--EN:Set GPIO speed*/
    GPIO_Init(GPIOB, &GPIO_InitStruct);                        /*CN:初始化GPIOB--EN:Initialize GPIOB*/

    /*CN:释放总线，进入空闲状态--EN:Release bus, enter idle state*/
    I2C1_SDA_RELEASE();                                        /*CN:释放SDA--EN:Release SDA*/
    I2C1_SCL_RELEASE();                                        /*CN:释放SCL--EN:Release SCL*/
}

(3) 等待总线空闲

协议规定 ：

当 SDA(数据线) 和 SCL(时钟线) 两条线同时为 高电平 时，总线处于空闲状态。此时所有设备都"放手"（输出级场效应管截止），由上拉电阻把电平拉到 高，谁都可以随时发起通信。

为什试图从场效应管开始解析

c 复制代码
/**
 * Function:    I2c1_Wait_Idle
 * Description: CN:等待I2C总线进入空闲状态（SCL与SDA同时为高）--EN:Wait for I2C bus to enter idle state (both SCL and SDA high)
 * Parameters:  无
 * Return value:CN:1表示空闲，0表示超时--EN:1 for idle, 0 for timeout
 */
uint8_t I2c1_Wait_Idle(void)
{
    uint32_t timeout = 0xFFFF;                                 /*CN:超时计数器--EN:Timeout counter*/
    while (--timeout && !(I2C1_SCL_READ & I2C1_SDA_READ));    /*CN:等待SCL和SDA都为高--EN:Wait for both SCL and SDA high*/
    return !!timeout;                                          /*CN:超时返回0，空闲返回1--EN:Return 0 for timeout, 1 for idle*/
}

(4) 起始条件

协议规定 ：

起始条件（START）：SCL(时钟线) 为 高电平 期间，SDA(数据线) 从 高电平 切换 到 低电平。这个下降沿就像喊了一声 注意，要开始说话了!总线从空闲进入忙碌。

c 复制代码
/**
 * Function:    I2c1_Start
 * Description: CN:产生I2C起始信号（SCL高时SDA高->低）--EN:Generate I2C start condition (SDA high->low while SCL high)
 * Parameters:  无
 * Return value:无
 */
void I2c1_Start(void)
{
    I2C1_SDA_OUT();          /*CN:确保SDA为输出--EN:Ensure SDA is output*/
    I2C1_SCL_RELEASE();      /*CN:释放SCL--EN:Release SCL*/
    I2C1_SDA_RELEASE();      /*CN:释放SDA--EN:Release SDA*/
    systick_delay_us(5);     /*CN:延时5微秒--EN:Delay 5 microseconds*/
    I2C1_SDA_LOCK();         /*CN:SDA下降沿，起始信号--EN:SDA falling edge, start signal*/
    systick_delay_us(5);     /*CN:延时5微秒--EN:Delay 5 microseconds*/
    I2C1_SCL_LOCK();         /*CN:钳住SCL，后续可放数据--EN:Clamp SCL low, ready for data*/
}

(5) 停止条件

协议规定 ：

停止条件（STOP）：SCL(时钟线) 为 高电平 期间，SDA(数据线)从 低电平 切换到 高电平。这个上升沿表示"我说完了，总线还给大家"，总线回到空闲。

c 复制代码
/**
 * Function:    I2c1_Stop
 * Description: CN:产生I2C停止信号（SCL高时SDA低->高）--EN:Generate I2C stop condition (SDA low->high while SCL high)
 * Parameters:  无
 * Return value:无
 */
void I2c1_Stop(void)
{
    I2C1_SDA_OUT();          /*CN:确保SDA为输出--EN:Ensure SDA is output*/
    I2C1_SCL_LOCK();         /*CN:钳住SCL--EN:Clamp SCL low*/
    I2C1_SDA_LOCK();         /*CN:拉低SDA--EN:Pull SDA low*/
    I2C1_SCL_RELEASE();      /*CN:释放SCL--EN:Release SCL*/
    systick_delay_us(5);     /*CN:延时5微秒--EN:Delay 5 microseconds*/
    I2C1_SDA_RELEASE();      /*CN:SDA上升沿，停止信号--EN:SDA rising edge, stop signal*/
    systick_delay_us(5);     /*CN:延时5微秒--EN:Delay 5 microseconds*/
}

(6) 等待应答

协议规定 ：

1、接收应答（主机发送完一字节后，等待从机反馈）：

2、主机释放 SDA(数据线)（切为输入）

3、第 9 个时钟，从机把 SDA(数据线) 拉低 = ACK（收到），保持 高 = NACK（没收到或不想收了）

4、主机读取 SDA(数据线) 电平，判断应答状态

c 复制代码
/**
 * Function:    I2c1_Wait_Ack
 * Description: CN:主机等待从机应答（第9个时钟脉冲）--EN:Master waits for slave ACK (9th clock pulse)
 * Parameters:  无
 * Return value:CN:0=ACK, 1=NACK--EN:0=ACK, 1=NACK
 */
uint8_t I2c1_Wait_Ack(void)
{
    uint8_t ack;
    I2C1_SDA_IN();                     /*CN:主机释放SDA，切为输入--EN:Master releases SDA, switch to input*/
    I2C1_SCL_LOCK();                   /*CN:钳住SCL--EN:Clamp SCL low*/
    systick_delay_us(5);               /*CN:延时5微秒--EN:Delay 5 microseconds*/
    I2C1_SCL_RELEASE();                /*CN:第9个时钟高电平，从机拉低SDA表示ACK--EN:9th clock high, slave pulls SDA low for ACK*/
    ack = I2C1_SDA_READ;               /*CN:读取应答位--EN:Read ACK bit*/
    I2C1_SCL_LOCK();                   /*CN:钳住SCL--EN:Clamp SCL low*/
    systick_delay_us(5);               /*CN:延时5微秒--EN:Delay 5 microseconds*/
    return ack;                        /*CN:0=ACK, 1=NACK--EN:0=ACK, 1=NACK*/
}

(7) 主机发送应答

协议规定 ：

1、发送应答（主机接收完一字节后，给从机反馈）：

2、主机在第 9 个时钟把 SDA(数据线) 拉低 = ACK（继续收），拉高 = NACK（不收了）

3、如果主机是接收方，收完最后一个字节后必须发 NACK，然后发停止条件

c 复制代码
/**
 * Function:    I2c1_Ack_Nack
 * Description: CN:主机发送应答/非应答位--EN:Master sends ACK/NACK bit
 * Parameters:  ack_nack - CN:I2C_ACK(0)或I2C_NACK(1)--EN:I2C_ACK(0) or I2C_NACK(1)
 * Return value:无
 */
void I2c1_Ack_Nack(uint8_t ack_nack)
{
    I2C1_SDA_OUT();                    /*CN:确保SDA为输出--EN:Ensure SDA is output*/
    I2C1_SCL_LOCK();                   /*CN:钳住SCL--EN:Clamp SCL low*/
    if (ack_nack == I2C_ACK)
    {
        I2C1_SDA_LOCK();               /*CN:ACK:拉低--EN:ACK: pull low*/
    }
    else
    {
        I2C1_SDA_RELEASE();            /*CN:NACK:释放--EN:NACK: release*/
    }
    systick_delay_us(5);               /*CN:延时5微秒--EN:Delay 5 microseconds*/
    I2C1_SCL_RELEASE();                /*CN:释放SCL--EN:Release SCL*/
    systick_delay_us(5);               /*CN:延时5微秒--EN:Delay 5 microseconds*/
    I2C1_SCL_LOCK();                   /*CN:钳住SCL--EN:Clamp SCL low*/
    I2C1_SDA_RELEASE();                /*CN:释放SDA--EN:Release SDA*/
}

(8) 发送字节

协议规定

发送一个字节（主机→从机）：

1、SCL(时钟线)低电平 期间，主机把数据位放到 SDA(数据线) 上（高位先行） 释放 SCL(时钟线)，从机在 SCL(时钟线) 高电平

2、 期间读取 SDA(数据线) 上的数据位 拉低 SCL(时钟线)，准备下一位 重复8次，一个字节发送完成

c 复制代码
/**
 * Function:    I2c1_Send_Byte
 * Description: CN:向I2C总线发送一个字节（MSB在前）--EN:Send one byte to I2C bus (MSB first)
 * Parameters:  data - CN:要发送的8位数据--EN:8-bit data to send
 * Return value:无
 */
void I2c1_Send_Byte(uint8_t data)
{
    int i;
    I2C1_SDA_OUT();                           /*CN:确保SDA为输出--EN:Ensure SDA is output*/
    for (i = 7; i >= 0; i--)
    {
        I2C1_SCL_LOCK();                      /*CN:低电平，可以改数据--EN:Low level, can change data*/
        if (data & (1 << i))
        {
            I2C1_SDA_RELEASE();               /*CN:数据位1，释放SDA--EN:Data bit 1, release SDA*/
        }
        else
        {
            I2C1_SDA_LOCK();                  /*CN:数据位0，拉低SDA--EN:Data bit 0, pull SDA low*/
        }
        systick_delay_us(5);                  /*CN:延时5微秒--EN:Delay 5 microseconds*/
        I2C1_SCL_RELEASE();                   /*CN:高电平，从机采样--EN:High level, slave samples*/
        systick_delay_us(5);                  /*CN:延时5微秒--EN:Delay 5 microseconds*/
    }
    I2C1_SCL_LOCK();                          /*CN:钳住SCL--EN:Clamp SCL low*/
    I2C1_SDA_RELEASE();                       /*CN:释放总线，等待从机ACK--EN:Release bus, wait for slave ACK*/
}

(9) 接收字节

协议规定

接收一个字节（从机→主机）：

1、主机先释放 SDA(数据线)（切为输入模式），让从机驱动

2、SCL(时钟线) 低电平 期间，从机把数据位放到SDA(数据线)上（高位先行）

3、释放 SCL(时钟线)，主机在 SCL(时钟线) 高电平 期间读取 SDA(数据线) 上的数据位

4、拉低 SCL(时钟线)，准备下一位

5、重复 8 次，一个字节接收完成

c 复制代码
/**
 * Function:    I2c1_Recv_Byte
 * Description: CN:从I2C总线接收一个字节（MSB在前）--EN:Receive one byte from I2C bus (MSB first)
 * Parameters:  无
 * Return value:CN:接收到的8位数据--EN:8-bit received data
 */
uint8_t I2c1_Recv_Byte(void)
{
    int i;
    uint8_t data = 0;
    I2C1_SDA_IN();                             /*CN:主机释放SDA--EN:Master releases SDA*/
    for (i = 0; i < 8; i++)
    {
        I2C1_SCL_LOCK();                       /*CN:低电平，从机可以改数据--EN:Low level, slave can change data*/
        systick_delay_us(5);                   /*CN:延时5微秒--EN:Delay 5 microseconds*/
        I2C1_SCL_RELEASE();                    /*CN:高电平，主机采样--EN:High level, master samples*/
        data <<= 1;                            /*CN:数据左移一位--EN:Shift data left one bit*/
        if (I2C1_SDA_READ)
        {
            data |= 1;                         /*CN:读到高电平，置位最低位--EN:Read high level, set LSB*/
        }
        systick_delay_us(5);                   /*CN:延时5微秒--EN:Delay 5 microseconds*/
    }
    return data;                               /*CN:返回接收到的数据--EN:Return received data*/
}

(10) 整合：扫描 I2C 总线设备

用上面函数可以快速扫描总线上挂了哪些设备：

c 复制代码
/**
 * Function:    I2c1_Scan
 * Description: CN:扫描I2C总线上的所有设备地址--EN:Scan all device addresses on I2C bus
 * Parameters:  无
 * Return value:无
 */
void I2c1_Scan(void)
{
    printf("Scanning I2C devices...\n");               /*CN:打印扫描起始信息--EN:Print scan start message*/

    for (uint8_t addr = 1; addr < 127; addr++)
    {
        I2c1_Start();                                  /*CN:发送起始条件--EN:Send start condition*/
        I2c1_Send_Byte((addr << 1) | 0);               /*CN:发送7位地址+写位--EN:Send 7-bit address + write bit*/
        if (I2c1_Wait_Ack() == I2C_ACK)                /*CN:检查是否有设备应答--EN:Check if device acknowledges*/
        {
            printf("Device found at 0x%02X\n", addr);  /*CN:打印找到的设备地址--EN:Print found device address*/
        }
        I2c1_Stop();                                   /*CN:发送停止条件--EN:Send stop condition*/
    }
}

(11) 实例：AT24C02 的页写与随机读

有了上面的基础驱动，读写 AT24C02 就简单了。我们按照器件手册的时序来写。

a. 页写（注意页内回卷）

AT24C02 一页 8 字节，写入地址若跨页会自动回卷到页首，所以实际写入时要计算页内剩余空间。

c 复制代码
/**
 * Function:    at24c02_page_write
 * Description: CN:AT24C02页写入（注意8字节页边界回卷）--EN:AT24C02 page write (note 8-byte page boundary rollover)
 * Parameters:  buf  - CN:数据缓冲区--EN:Data buffer
 *              size - CN:要写入的字节数--EN:Number of bytes to write
 *              addr - CN:片内起始地址--EN:Internal start address
 * Return value:CN:成功写入的字节数，失败返回-1--EN:Number of bytes written, -1 on failure
 */
int at24c02_page_write(char *buf, int size, uint8_t addr)
{
    int ret = -1, i, remain;
    if (!buf || size <= 0)
    {
        return -1;                                     /*CN:参数检查失败--EN:Parameter check failed*/
    }

    remain = 8 - (addr % 8);                           /*CN:AT24C02页大小=8，计算当前页剩余空间--EN:AT24C02 page size=8, calculate remaining space on current page*/
    if (size > remain)
    {
        size = remain;                                 /*CN:限制写入量不超页边界--EN:Limit write size to page boundary*/
    }

    if (!i2c1_wait_idle())
    {
        return -1;                                     /*CN:等待总线空闲超时--EN:Bus idle wait timeout*/
    }
    i2c1_start();                                      /*CN:发送起始条件--EN:Send start condition*/
    i2c1_send_byte(0xA0);                              /*CN:设备地址+写位（具体看硬件连接）--EN:Device address + write bit (depending on hardware connection)*/
    if (i2c1_wait_ack())
    {
        goto exit;                                     /*CN:无应答，退出--EN:No ACK, exit*/
    }

    i2c1_send_byte(addr);                              /*CN:发送片内地址--EN:Send internal address*/
    if (i2c1_wait_ack())
    {
        goto exit;                                     /*CN:无应答，退出--EN:No ACK, exit*/
    }

    for (i = 0; i < size; i++)
    {
        i2c1_send_byte(buf[i]);                        /*CN:发送数据字节--EN:Send data byte*/
        if (i2c1_wait_ack())
        {
            break;                                     /*CN:无应答，停止发送--EN:No ACK, stop sending*/
        }
    }
    ret = i;                                           /*CN:记录成功写入的字节数--EN:Record number of bytes successfully written*/
exit:
    i2c1_stop();                                       /*CN:发送停止条件--EN:Send stop condition*/
    systick_delay_ms(5);                               /*CN:等待内部写周期（5毫秒）--EN:Wait for internal write cycle (5 ms)*/
    return ret;                                        /*CN:返回写入字节数--EN:Return bytes written*/
}
b. 随机读

采用复合格式：先写片内地址，再重新起始读。

c 复制代码
/**
 * Function:    at24c02_read
 * Description: CN:AT24C02随机读取--EN:AT24C02 random read
 * Parameters:  buf  - CN:数据缓冲区--EN:Data buffer
 *              size - CN:要读取的字节数--EN:Number of bytes to read
 *              addr - CN:片内起始地址--EN:Internal start address
 * Return value:CN:成功读取的字节数，失败返回-1--EN:Number of bytes read, -1 on failure
 */
int at24c02_read(char *buf, int size, uint8_t addr)
{
    int ret = -1, i;
    if (!buf || size <= 0)
    {
        return -1;                                     /*CN:参数检查失败--EN:Parameter check failed*/
    }

    if (!i2c1_wait_idle())
    {
        return -1;                                     /*CN:等待总线空闲超时--EN:Bus idle wait timeout*/
    }
    i2c1_start();                                      /*CN:发送起始条件--EN:Send start condition*/
    i2c1_send_byte(0xA0);                              /*CN:设备地址+写位--EN:Device address + write bit*/
    if (i2c1_wait_ack())
    {
        goto exit;                                     /*CN:无应答，退出--EN:No ACK, exit*/
    }
    i2c1_send_byte(addr);                              /*CN:发送片内地址--EN:Send internal address*/
    if (i2c1_wait_ack())
    {
        goto exit;                                     /*CN:无应答，退出--EN:No ACK, exit*/
    }

    i2c1_start();                                      /*CN:重复起始条件--EN:Repeated start condition*/
    i2c1_send_byte(0xA1);                              /*CN:设备地址+读位--EN:Device address + read bit*/
    if (i2c1_wait_ack())
    {
        goto exit;                                     /*CN:无应答，退出--EN:No ACK, exit*/
    }

    for (i = 0; i < size - 1; i++)
    {
        buf[i] = i2c1_recv_byte();                     /*CN:接收数据字节--EN:Receive data byte*/
        i2c1_ack_nack(I2C_ACK);                        /*CN:主机发送ACK--EN:Master sends ACK*/
    }
    buf[i] = i2c1_recv_byte();                         /*CN:接收最后一个字节--EN:Receive last byte*/
    i2c1_ack_nack(I2C_NACK);                           /*CN:主机发送NACK--EN:Master sends NACK*/
    ret = size;                                        /*CN:记录成功读取的字节数--EN:Record number of bytes read*/
exit:
    i2c1_stop();                                       /*CN:发送停止条件--EN:Send stop condition*/
    return ret;                                        /*CN:返回读取字节数--EN:Return bytes read*/
}
c. 简单测试程序
c 复制代码
/**
 * Function:    main
 * Description: CN:AT24C02读写测试主程序--EN:AT24C02 read/write test main program
 * Parameters:  无
 * Return value:CN:0--EN:0
 */
int main(void)
{
    /*CN:初始化I2C1--EN:Initialize I2C1*/
    i2c1_init();                                       /*CN:初始化I2C1--EN:Initialize I2C1*/
    printf("1 - 录入密码, 2 - 验证密码, 3 - 测试回滚\n"); /*CN:打印菜单--EN:Print menu*/
    int sel;
    scanf("%d", &sel);                                 /*CN:读取用户选择--EN:Read user selection*/
    if (sel == 1)
    {
        char pwd[10] = "";
        scanf("%s", pwd);                              /*CN:读取密码--EN:Read password*/
        int cnt = at24c02_page_write(pwd, strlen(pwd), 0); /*CN:写入密码--EN:Write password*/
        printf("写入 %d 字节\n", cnt);                  /*CN:打印写入字节数--EN:Print bytes written*/
    }
    else if (sel == 2)
    {
        char pwd[10] = "", val[10] = "";
        scanf("%s", pwd);                              /*CN:读取输入密码--EN:Read input password*/
        int cnt = at24c02_read(val, 6, 0);              /*CN:读取存储的密码--EN:Read stored password*/
        printf("读取 %d 字节: %s\n", cnt, val);         /*CN:打印读取结果--EN:Print read result*/
        printf(strcmp(pwd, val) == 0 ? "通过\n" : "失败\n"); /*CN:验证密码--EN:Verify password*/
    }
    else if (sel == 3)
    {
        char buf[20] = "";
        scanf("%s", buf);                              /*CN:读取测试数据--EN:Read test data*/
        int cnt = at24c02_page_write(buf, strlen(buf), 4); /*CN:从第1页后4字节写--EN:Write from 4th byte of page 1*/
        printf("写入 %d 字节\n", cnt);                  /*CN:打印写入字节数--EN:Print bytes written*/
        cnt = at24c02_read(buf, 8, 0);                  /*CN:整页读取--EN:Read entire page*/
        printf("整页读取: %s\n", buf);                  /*CN:打印整页内容--EN:Print entire page content*/
    }
    return 0;                                          /*CN:程序结束--EN:Program end*/
}

五、现代的变体：它们还叫"I2"吗？

I2C 这个老骨干，在几十年里开枝散叶，演进出了好几个专精领域和直接继承者。

(1) I2S：不是控制总线，是音频的"高速公路"

I2S 全称 Inter-IC Sound （集成芯片间音频总线），同样由飞利浦发明（1986年）。

常有人被名字迷惑，其实它与 I2C 用途完全不同：

特性 I2C I2S
用途 控制、配置、数据交换 数字音频流传输
时钟 单一 SCL(时钟线) 位时钟 SCK + 字选择 WS
数据线 1 根 SDA(数据线)，双向 1 根或多根 SD，单向
信号结构 起始+地址+数据+应答 连续音频帧，左右通道交替
速度 最高 5 Mbit/s 典型 几十 MHz

I2S 的 WS 标明左右通道，SCK 移入数据，SD 传输样本。在音频系统中，经常用 I2C 配置 Codec 寄存器，用 I2S 传输音频数据，两条总线完美配合。

(2) SMBus 和 PMBus：工业电源的"听话版本"

SMBus （System Management Bus）是 Intel 1995 年在 I2C 基础上定义的，用于 PC 主板管理电池、温度、风扇等，加入了超时、错误校验等严格规范。

PMBus （Power Management Bus）是 SMBus 的扩展，专用于电源管理，把电压、电流、温度都包装成标准命令。

它们就像是"穿了西装的 I2C"，更严谨，更适合工业环境。

(3) I3C：I2C 的真正接班人

I3C（Improved Inter-Integrated Circuit）由 MIPI 联盟推出，向下兼容一部分 I2C 设备，但进行了脱胎换骨的升级：

  • 动态地址分配，彻底告别地址冲突
  • 带内中断，从设备可以主动通知主机（不用再轮询！）
  • 速度大幅提升：SDR 模式 12.5 Mbps，HDR 模式更高
  • 支持热插拔，面向传感器生态

现在很多手机的传感器中枢就用 I3C 降功耗、提响应，I2C → I3C，就像从乡间小路开上了八车道智慧高速。

六、结语：手搓一次，理解十年

写到这里，你可能会发现，I2C 的寿命之所以绵长，是因为它的设计足够"傻"又足够"巧"：

傻到可以用几个 GPIO 硬生生模拟出来，巧到能支撑无数设备在同一总线上愉快相处。

手搓 I2C 的意义，不在于取代硬件，而在于拆掉总线协议的黑箱，建立起从"波形电平"到"读传感器数值"的完整认知链。

下回你再在示波器上看到 SDA(数据线) 上的那一串抖动，你就会会心一笑："嗯，这是应答位，那个小脉宽，是时钟延伸。"

愿你在嵌入式的路上，永远保有一根地气、一颗匠心。

扩展阅读：

  • NXP UM10204: I2C-bus specification and user manual
  • I2S bus specification (Philips, 1986)
  • MIPI I3C Basic Specification
  • 《Mastering the I2C Bus》 (Vincent Himpe)
相关推荐
机器人图像处理1 小时前
6-自动白平衡（灰度世界算法）
opencv·算法·相机
Dr.Zeus1 小时前
从电芯到系统：BMS算法视角下的电池热管理深度解析作者署名
算法·能源
偷懒下载原神1 小时前
【网络编程】UDP协议
网络·网络协议·udp
yyuuuzz1 小时前
aws亚马逊云上部署常见问题梳理
运维·服务器·网络·数据库·云计算·aws
ulias2121 小时前
leetcode热题 - 6
linux·算法·leetcode
七颗糖很甜1 小时前
卫星通信遇到“太空天气”会怎样---电离层闪烁对卫星通信的影响
大数据·python·算法
CHANG_THE_WORLD1 小时前
从0到1 编写HexDump工具
单片机·嵌入式硬件
ghie90901 小时前
4轴运动控制源代码（STM32 + GRBL 1.1移植版）
stm32·单片机·嵌入式硬件
fpcc1 小时前
跟我学C++中级篇—Linux文件读写的分析
linux·c++
热门推荐
01GitHub 镜像站点02Codex 接入 DeepSeek API 完整配置文档03零基础教你claude code 接入 deepseek V404要裂开了！ChatGPT要手机号验证了？注册Codex要求验证电话号码怎么办？2026年登陆Codex要手机号验证的解决办法05Dirtyfrag漏洞：我花了一下午搞清楚这个Linux内核提权漏洞到底在搞什么06CC-Switch & Claude 基于 Linux 服务器安装使用指南07【AI】2026 年具身智能模型和世界模型总结08裂开！ChatGPT 居然开始要手机号验证，附详细解决方法09Linux 核弹级高危漏洞 CVE-2026-31431 完整修复指南10Windows端Codex接入第三方模型（DeekSeek，BaiLian)
