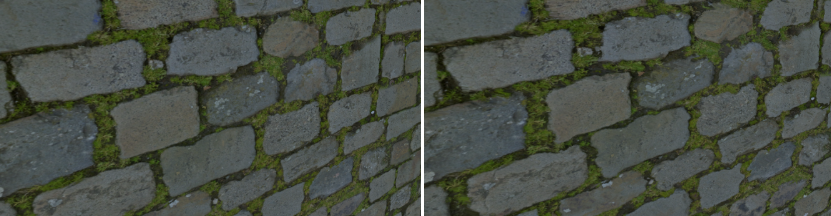

0. 效果预览

视差贴图（Parallax Mapping）是法线贴图的"加强版"：法线只骗光照，视差还会骗"形状"。视角一斜，墙面砖缝、地砖纹路立刻有了真实的凹凸深度感，常用于砖墙、地砖、岩石、皮革等需要"伪 3D"细节的表面。

---

1. 原理简述

视差贴图的本质：用一张高度图，把采样 UV 沿着切线空间下的视线方向"推"一段，让平面看起来像有起伏。

法线贴图改的是"法线方向"，光照算出来变了，但几何还是平的------视角越斜越穿帮。视差贴图换个思路：既然真正的凸起会让你"从侧面看到不同位置的纹理"，那就直接把采样的 UV 偏移到那个"应该看到的位置"。

最简单的偏移公式（Offset Limiting，本文主 Pass 实现）：

// h: 当前点的高度 [0,1]
// viewDirTS: 切线空间下的视线方向（指向相机）
// scale: 视差强度
float2 uvOffset = viewDirTS.xy * (h * scale);
float2 uvParallax = uv - uvOffset;

几何意义：站在像素正上方时 viewDirTS.xy ≈ 0，几乎不偏移；视角越斜 viewDirTS.xy 越大，偏移越明显，凹凸感就出来了。减号是因为高度高的地方应该"挡住"后面的纹理。

更准确的版本（Parallax with Offset，把 z 也算进去）：

float2 uvOffset = viewDirTS.xy / viewDirTS.z * (h * scale);

视角极斜时 viewDirTS.z 很小，偏移会发散，所以工程上常用 Offset Limiting 版本，便宜又稳。

---

2. 功能点

• 用一张高度图驱动 UV 偏移，伪造表面凹凸
• 切线空间视线计算，配合任意旋转/法线
• 与法线贴图、Albedo 一起工作，光照仍由 Lambert/Blinn-Phong 提供
• 视差强度可调，0 时退化为普通法线贴图
• 可选 Steep Parallax / POM 高质量变体（见第 6 节）
• URP 管线，单 Pass，移动端友好

---

3. 完整 Shader（可直接用）

Shader "Custom/Parallax_URP"
{
    Properties
    {
        _BaseMap        ("Albedo (RGB)", 2D) = "white" {}                 // 主贴图（颜色）
        _BaseColor      ("Base Color", Color) = (1,1,1,1)                 // 颜色叠乘
        _NormalMap      ("Normal Map", 2D) = "bump" {}                    // 法线贴图（切线空间）
        _NormalStrength ("Normal Strength", Range(0,2)) = 1.0             // 法线强度
        _HeightMap      ("Height Map (R)", 2D) = "gray" {}                // 高度图，取 R 通道
        _ParallaxScale  ("Parallax Scale", Range(0, 0.2)) = 0.05          // 视差强度，过大会扭曲
        _Smoothness     ("Smoothness", Range(0,1)) = 0.5                  // 高光光滑度
        _SpecColor2     ("Specular Color", Color) = (1,1,1,1)             // 高光颜色（避免与内置 _SpecColor 冲突）
    }

    SubShader
    {
        Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" "Queue"="Geometry" }
        LOD 200

        Pass
        {
            Name "ForwardLit"
            Tags { "LightMode"="UniversalForward" }

            HLSLPROGRAM
            #pragma vertex   vert
            #pragma fragment frag
            #pragma multi_compile_instancing

            // URP 主光、阴影、雾等关键字（按需开启）
            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS _MAIN_LIGHT_SHADOWS_CASCADE
            #pragma multi_compile _ _SHADOWS_SOFT
            #pragma multi_compile_fog

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

            // ===== 顶点输入 =====
            struct Attributes
            {
                float4 positionOS : POSITION;       // 模型空间位置
                float3 normalOS   : NORMAL;         // 模型空间法线
                float4 tangentOS  : TANGENT;        // 模型空间切线（w 存方向手性 ±1）
                float2 uv         : TEXCOORD0;      // 主 UV
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            // ===== 顶点输出（已经把 view dir 转到切线空间送给片元）=====
            struct Varyings
            {
                float4 positionHCS : SV_POSITION;   // 裁剪空间位置
                float2 uv          : TEXCOORD0;     // 透传 UV
                float3 positionWS  : TEXCOORD1;     // 世界空间位置（光照用）
                float3 normalWS    : TEXCOORD2;     // 世界空间法线
                float3 tangentWS   : TEXCOORD3;     // 世界空间切线
                float3 bitangentWS : TEXCOORD4;     // 世界空间副切线
                float3 viewDirTS   : TEXCOORD5;     // 切线空间视线方向（核心！）
                float  fogCoord    : TEXCOORD6;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            TEXTURE2D(_BaseMap);        SAMPLER(sampler_BaseMap);
            TEXTURE2D(_NormalMap);      SAMPLER(sampler_NormalMap);
            TEXTURE2D(_HeightMap);      SAMPLER(sampler_HeightMap);

            CBUFFER_START(UnityPerMaterial)
                float4 _BaseMap_ST;
                float4 _NormalMap_ST;
                float4 _HeightMap_ST;
                float4 _BaseColor;
                float4 _SpecColor2;
                float  _NormalStrength;
                float  _ParallaxScale;
                float  _Smoothness;
            CBUFFER_END

            Varyings vert(Attributes IN)
            {
                Varyings OUT = (Varyings)0;
                UNITY_SETUP_INSTANCE_ID(IN);
                UNITY_TRANSFER_INSTANCE_ID(IN, OUT);

                // 标准位置变换
                VertexPositionInputs posIn = GetVertexPositionInputs(IN.positionOS.xyz);
                OUT.positionHCS = posIn.positionCS;
                OUT.positionWS  = posIn.positionWS;

                // 构建 TBN（世界空间），切线手性来自 tangent.w * unity_WorldTransformParams.w
                VertexNormalInputs nrmIn = GetVertexNormalInputs(IN.normalOS, IN.tangentOS);
                OUT.normalWS    = nrmIn.normalWS;
                OUT.tangentWS   = nrmIn.tangentWS;
                OUT.bitangentWS = nrmIn.bitangentWS;

                // 把世界空间视线方向变换到切线空间：用 TBN 的转置（点积分量）
                float3 viewDirWS = GetWorldSpaceNormalizeViewDir(posIn.positionWS);
                float3x3 worldToTangent = float3x3(nrmIn.tangentWS, nrmIn.bitangentWS, nrmIn.normalWS);
                OUT.viewDirTS = mul(worldToTangent, viewDirWS);

                OUT.uv       = TRANSFORM_TEX(IN.uv, _BaseMap);
                OUT.fogCoord = ComputeFogFactor(posIn.positionCS.z);
                return OUT;
            }

            half4 frag(Varyings IN) : SV_Target
            {
                UNITY_SETUP_INSTANCE_ID(IN);

                // ===== 1) 视差偏移：先采样高度，再偏移 UV =====
                // 注意 viewDirTS 在送入片元时已被插值，长度可能不再是 1，使用前 normalize
                float3 viewDirTS = normalize(IN.viewDirTS);
                float  h         = SAMPLE_TEXTURE2D(_HeightMap, sampler_HeightMap, IN.uv).r;
                // Offset Limiting：不除 z，避免极斜视角发散
                float2 uvOffset  = viewDirTS.xy * (h * _ParallaxScale);
                float2 uvParallax = IN.uv - uvOffset;

                // ===== 2) 用偏移后的 UV 采样 Albedo / Normal =====
                half4 baseCol = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, uvParallax) * _BaseColor;

                // 解包切线空间法线，再用 _NormalStrength 调强度
                half3 normalTS = UnpackNormal(SAMPLE_TEXTURE2D(_NormalMap, sampler_NormalMap, uvParallax));
                normalTS.xy *= _NormalStrength;
                normalTS = normalize(normalTS);

                // ===== 3) 切线空间法线 → 世界空间法线（用 TBN）=====
                float3x3 tangentToWorld = float3x3(IN.tangentWS, IN.bitangentWS, IN.normalWS);
                float3 normalWS = normalize(mul(normalTS, tangentToWorld));

                // ===== 4) URP 标准光照（主光 Lambert + Blinn-Phong 高光 + 阴影）=====
                float4 shadowCoord = TransformWorldToShadowCoord(IN.positionWS);
                Light mainLight    = GetMainLight(shadowCoord);

                float3 L = normalize(mainLight.direction);
                float3 V = GetWorldSpaceNormalizeViewDir(IN.positionWS);
                float3 H = normalize(L + V);

                float  NdotL  = saturate(dot(normalWS, L));
                float  NdotH  = saturate(dot(normalWS, H));
                float  specPow = lerp(8.0, 256.0, _Smoothness);          // smoothness 映射为 Blinn-Phong 指数
                float3 diffuse = baseCol.rgb * mainLight.color * NdotL * mainLight.shadowAttenuation;
                float3 spec    = _SpecColor2.rgb * mainLight.color * pow(NdotH, specPow) * NdotL * mainLight.shadowAttenuation;

                // 简单环境项，避免阴面纯黑
                float3 ambient = SampleSH(normalWS) * baseCol.rgb;

                half3 col = diffuse + spec + ambient;
                col = MixFog(col, IN.fogCoord);
                return half4(col, 1);
            }
            ENDHLSL
        }

        // 阴影投射（用 URP 内置 Pass，避免自己实现踩坑）
        UsePass "Universal Render Pipeline/Lit/ShadowCaster"
        UsePass "Universal Render Pipeline/Lit/DepthOnly"
    }

    FallBack "Universal Render Pipeline/Lit"
}

---

4. 使用方法

1. 新建一个 .shader 文件，命名 Parallax_URP.shader，粘贴上面代码并保存。
2. 准备三张贴图：
   • Albedo：颜色贴图（如砖墙颜色）。
   • Normal ：法线贴图，导入时 Texture Type 设为 Normal map。
   • Height ：高度图（灰度图，白色 = 凸起，黑色 = 凹陷）。导入时 sRGB 关闭。
3. 新建材质，Shader 选择 Custom/Parallax_URP。

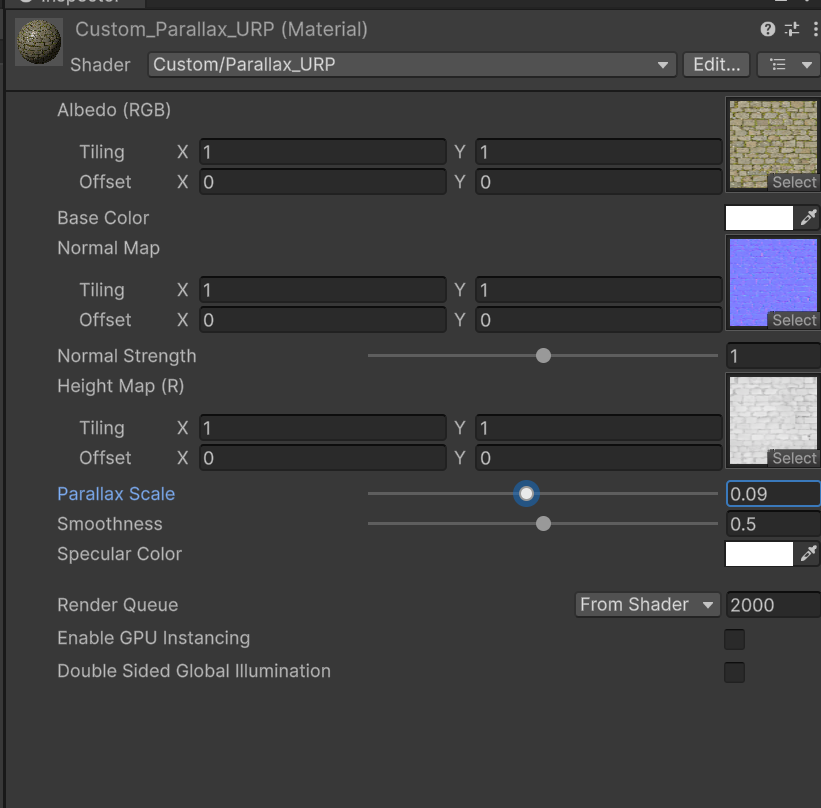

4. 在 Inspector 中：
   • 拖入三张贴图。
   • Parallax Scale 从 0.02 起调，砖墙类一般 0.03~0.06，过大会出现 UV 拉花。
   • Normal Strength 调到 1，Smoothness 砖墙建议 0.2~0.4。
5. 在场景里建一个 Quad 或 Plane，挂上材质。模型必须有正确的切线 ------Unity 自带的 Quad/Plane/Cube 都有，自定义模型要在导入时勾选 Calculate Tangents。
6. 运行 Game 视图，转动相机或转动物体，能明显看到砖缝处的"凹陷感"，平视时几乎看不出，斜视时最明显------这就对了。


---

5. 参数说明

参数	类型	范围/默认值	说明
_BaseMap	2D	white	主贴图（Albedo）
_BaseColor	Color	(1,1,1,1)	与主贴图相乘的颜色
_NormalMap	2D	bump	法线贴图（切线空间，需导入为 Normal map）
_NormalStrength	Range	[0, 2] / 1	法线 XY 缩放，0 关闭法线
_HeightMap	2D	gray	高度图，取 R 通道，白凸黑凹
_ParallaxScale	Range	[0, 0.2] / 0.05	视差强度，过大易拉花
_Smoothness	Range	[0, 1] / 0.5	高光指数 8~256 之间映射
_SpecColor2	Color	(1,1,1,1)	高光颜色

---

6. 变体与扩展

变体 1：Steep Parallax（陡峭视差，分层采样）

主 Pass 用的是单次偏移，斜视角下还是会"穿帮"。Steep Parallax 把高度区间切成 N 层，沿视线方向逐层步进，第一层"撞到"高度面就停下：

// 替换 frag 中"视差偏移"那一段
float numLayers = lerp(32, 8, abs(viewDirTS.z));   // 视角越斜，层数越多
float layerDepth = 1.0 / numLayers;
float currentLayerDepth = 0.0;
float2 P = viewDirTS.xy * _ParallaxScale;          // 总偏移量
float2 deltaUV = P / numLayers;                    // 每层偏移
float2 currentUV = IN.uv;
float currentDepthMap = SAMPLE_TEXTURE2D(_HeightMap, sampler_HeightMap, currentUV).r;

[unroll(32)]
for (int i = 0; i < 32; i++)
{
    if (currentLayerDepth >= currentDepthMap) break;
    currentUV -= deltaUV;
    currentDepthMap = SAMPLE_TEXTURE2D(_HeightMap, sampler_HeightMap, currentUV).r;
    currentLayerDepth += layerDepth;
}
float2 uvParallax = currentUV;

效果：陡峭凹凸边界更准确，但移动端开销显著上升。

变体 2：Parallax Occlusion Mapping（POM，带二分插值）

在 Steep Parallax 找到"撞到"的层之后，再用前后两层做一次线性插值，减少层间台阶感。把上面循环结束后加：

float2 prevUV = currentUV + deltaUV;
float afterDepth  = currentDepthMap - currentLayerDepth;
float beforeDepth = SAMPLE_TEXTURE2D(_HeightMap, sampler_HeightMap, prevUV).r - currentLayerDepth + layerDepth;
float weight = afterDepth / (afterDepth - beforeDepth);
float2 uvParallax = lerp(currentUV, prevUV, weight);

效果：边缘平滑，效果接近曲面细分但开销低得多，是 AAA 项目常用方案。

变体 3：高度图自激活（无 Heightmap 时退化）

当材质没拖 Heightmap 时（采样默认 gray = 0.5），偏移会有"全图整体平移"的伪影。加一行判断让它自然退化：

float h = SAMPLE_TEXTURE2D(_HeightMap, sampler_HeightMap, IN.uv).r - 0.5;  // 中性化
float2 uvOffset = viewDirTS.xy * (h * _ParallaxScale);

把高度图视为"中性 = 0.5"，凸起为正，凹陷为负，没有高度图时整体不偏移。

---

7. 常见问题

Q: 看起来跟普通法线贴图差不多，没有"立体感"？

A: 三个排查点：① Parallax Scale 太小，从 0.05 起调；② 视角太正，视差只在斜视角下明显，转转相机；③ 模型没有切线（Plane 自带，自定义模型导入时勾 Calculate Tangents）。

Q: 边缘出现明显的拉花/扭曲？

A: Parallax Scale 调太大了。视差贴图本质是"骗"，强度超过 ~0.1 就会拉花。要更强的凹凸请上 Steep Parallax / POM 变体。

Q: 旋转物体后视差方向不对？

A: 切线空间没对齐。检查模型是否有正确的 tangent，以及 mul(worldToTangent, viewDirWS) 的乘法顺序------TBN 是行向量矩阵时用 mul(M, v) 才是世界 → 切线变换，反了就会错。

Q: 高度图导入后看着发蓝/有彩色，对结果有影响吗？

A: 高度图导入要 关闭 sRGB ，否则会经过 gamma 校正，凹凸幅度变形。Texture Type 选 Default，sRGB (Color Texture) 取消勾选。

Q: 用了 POM 之后帧率掉得厉害？

A: POM 在每个像素都做循环采样，移动端不友好。优化方案：① 仅近距离开 POM，远处退化为 Offset Limiting；② 减少最大层数；③ 限制只在特定 Material 上用（地面、特写道具）。

---

8. 性能建议

• 首选 Offset Limiting：本文主 Pass 实现只多一次纹理采样和一次 mad，移动端基本免费。
• POM 用 LOD：用相机距离做插值，远处用主 Pass 的简单偏移，近距离才走 POM。
• 高度图分辨率 ：256~512 在大部分情况下够用，砖墙类无需 1024，能省带宽。
• 复用通道：把高度图打包到 NormalMap 的 A 通道（DXT5nm 格式），少一张贴图采样。
• 平面才需要视差：Quad/Plane/Wall 这种几何上"一马平川"的物体收益最大；本身就是高模/曲面体（角色、道具）建议直接上法线贴图，视差收益小且容易拉花。
• 远距离关闭：通过 LOD Group 或 Shader Variant 在远处直接走纯法线版本，完全跳过视差采样。
