大家好，我是老张。上一章带着大家搞定了原理图设计，到了这一章，咱们终于要动真格了------把原理图变成一块能捧在手里的PCB板子。
很多做嵌入式软件的兄弟对画板子有一种莫名的恐惧，觉得Layout是门玄学，只有那些十年经验的"老师傅"才玩得转。其实没那么夸张。你又不画电脑主板、不画手机射频，画个MCU核心板加上几个传感器接口，技术含量在于懂规矩、有耐心，而不是什么不传之秘。
这一章是整个专栏的收官之战。我会带你从原理图导入PCB开始，一步步完成布局、布线、覆铜，最后导出Gerber文件送去打样。当你亲手收到自己设计的板子，焊上元器件，烧进程序跑起来的那一刻------你就再也不是那个只会写代码的嵌入式工程师了。
目录
[1.1 导入网表，检查封装](#1.1 导入网表，检查封装)
[1.2 设置板子尺寸与层数](#1.2 设置板子尺寸与层数)
[2.1 先大后小，先核心后外围](#2.1 先大后小，先核心后外围)
[2.2 模块化分区，模拟数字分开](#2.2 模块化分区，模拟数字分开)
[3.1 线宽选择------电流决定粗细](#3.1 线宽选择——电流决定粗细)
[3.2 地线不是走出来的，是铺出来的](#3.2 地线不是走出来的，是铺出来的)
[3.3 晶振和高速信号的走线规矩](#3.3 晶振和高速信号的走线规矩)
[3.4 过孔------少打、打对位置](#3.4 过孔——少打、打对位置)
[4.1 顶层也要覆铜](#4.1 顶层也要覆铜)
[4.2 丝印调整](#4.2 丝印调整)
[4.3 设计规则检查（DRC）](#4.3 设计规则检查（DRC）)
五、导出Gerber与下单打样------等快递的心情是最激动的
[6.1 焊接顺序](#6.1 焊接顺序)
[6.2 常见故障排故](#6.2 常见故障排故)
一、从原理图到PCB------跨出第一步
1.1 导入网表，检查封装
原理图画好、ERC检查通过之后，在EDA软件里执行"原理图转PCB"操作，工具会自动生成一张空白PCB，上面堆着一堆带着飞线的封装。这时候别急着动手摆件，先花十分钟做一件事：对照BOM清单，逐个确认封装是否正确。
这是我用血的教训换来的经验。有次画一个传感器模块，原理图上选的LDO是SOT-89封装，结果BOM采购回来的是SOT-23-5封装的另一颗芯片，引脚定义都对不上，整板报废（飞线调试还行，没法量产）。后来养成了习惯：导入PCB后的第一件事，就是把每个元器件的封装跟采购清单上的实物封装核对一遍。
特别容易翻车的封装：
-
二极管和LED：正负极标记方式各厂家不一样，1脚是A还是K？必须对着数据手册确认
-
三极管和MOS管：同一颗SS8050，有TO-92直插和SOT-23贴片两种封装，引脚排列完全不一样
-
电容：0805封装的电容，高度可能差异很大，如果做超薄外壳就得注意
-
连接器：脚距是2.54mm还是2.0mm？是直针还是弯针？方向朝上还是朝侧面？错一个，板子就装不进外壳
1.2 设置板子尺寸与层数
新手第一块板子，我建议直接用两层板。两层板便宜（嘉立创常规工艺5片免费），走线也够用。四层板虽然多了内电层和地层，走线轻松，但价格贵会翻倍，等你做高速或高密度设计再上不迟。
板子外形按需求画。没有外壳限制的话，长宽控制在5cm×5cm以内，打样最便宜。安装孔放在四个角，孔径3.2mm（适配M3螺丝），孔边留3mm以上的禁布区，防止螺丝头压到走线或元器件。
二、布局------PCB设计的灵魂，比布线重要十倍
很多新手一上来就急着拉线，大错特错。PCB设计里有一个铁律：布局决定布线的难度，布线决定信号的品质。布局没做好，后面拉线时会发现自己给自己挖了无数坑。老张一般会在布局阶段花掉整个Layout时间的六到七成，想清楚了再动手布线。
2.1 先大后小，先核心后外围
摆放顺序有一条原则：先放固定位置的，再放核心芯片，最后放小元件。
第一批：接插件、按键、指示灯、螺丝孔------这些受限于外壳和面板，位置是死的。先把它们固定好，锁定不动。
第二批：MCU芯片------整个板子的核心。把它放在板子中央偏上的位置，给外设留出四周空间。MCU的去耦电容紧贴在对应电源引脚旁边，先预占位。
第三批：晶振------紧靠MCU的OSC_IN和OSC_OUT引脚，走线尽量短，晶振下面不走其他信号线（这点在第4章提过，布板时严格执行）。
第四批：电源模块（LDO/DC-DC）------根据输入电源方向放置。我一般把电源放在板子的一角或一侧，和数字信号区域拉开距离。功率电感如果体积大、发热多，还要考虑散热和振动空间。
第五批 ：各功能模块------I2C传感器、SPI Flash、串口芯片、CAN收发器等，按信号流围绕MCU摆放。原则就一条：关联紧密的器件就近放，信号流越短越好。
2.2 模块化分区，模拟数字分开

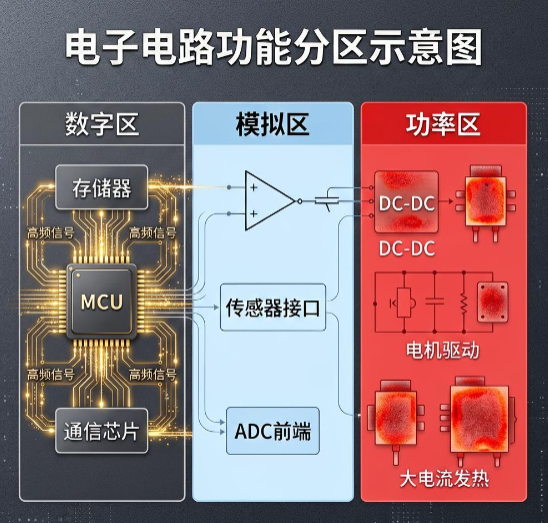

布局时要脑子里有张功能分区图。老张的习惯是把板子分成几个"软区"：
-
数字区：MCU、存储器、通信芯片，高速翻转，噪声大
-
模拟区：运放、传感器接口、ADC前端，敏感脆弱
-
功率区：DC-DC、电机驱动、继电器，电流大发热多
三个区域尽量在物理上分开，至少不要混在一起。模拟区和数字区中间可以留一道"隔离带"，在最终的地平面上用铜皮断开一个窄缝，只在一个单点处用0Ω电阻或磁珠连接（单点接地，原理见第4章）。
一个容易忽视的细节：器件不仅不能相互碰撞，还要给焊接和调试留足空间。贴片阻容之间至少留0.5mm间隙，QFP芯片四周留出至少2mm的空间给烙铁或热风枪操作，测试点不要藏在芯片肚子底下。
三、布线------该粗的粗，该短的短，该绕的绕
布局定稿以后，布线就是体力活了。两层板的话，我习惯顶层走水平方向，底层走垂直方向，这样交叉走线自然减少冲突。当然这只是习惯，具体怎么走看板子实际情况。
3.1 线宽选择------电流决定粗细
信号线不是越细越好，也不是越粗越好。线宽由两个因素决定：电流承载能力 和阻抗要求。
电流定粗细：一般FR-4铜厚1oz（约35μm）的板子上，常温下10mil（0.254mm）宽的走线能承载约1A电流。所以：
-
普通信号线（几十mA以下）：8~10mil足够
-
电源走线（几百mA到1A）：20~30mil
-
大电流电源线（1A以上）：用敷铜块或多层并联走线，或者干脆用开窗加锡
-
GND：不用走线，直接覆铜（下一节说）
实用经验：除了受BGA等密脚封装限制外，信号线统一走10mil，电源线统一走20~30mil，板子整体工艺余量充足。能做粗的地方尽量做粗，粗线阻抗低、压降小、发热少、抗干扰能力强，而且对PCB厂良率友好。
3.2 地线不是走出来的，是铺出来的
这是新手最容易犯的错误：把地线当成普通信号线，一根一根地走。正确做法是覆铜。
在两层板上，底层全部铺成地平面（GND Copper Pour），元器件接地引脚直接打过孔到地层，就像把地线"吸"到了一个大铜皮上。这样做的好处：
-
低阻抗：大面积铜皮等效电阻极低，不管电流怎么走，地电位都稳
-
良好的信号回流路径：每个信号线在临近的地平面上有一个对应的回流，回路面积小，电磁辐射低
-
散热好：大面积铜皮是天然的散热器
信号层（顶层）走不通的时候，可以在底层地铜皮上断开一小块走信号线，但走完以后马上用铜皮补回去，尽量保持地平面的完整。
重要提醒：覆铜以后一定要检查，不要留"浮铜孤岛"------一小块铜皮四周被走线割断，跟任何引脚都不连，悬在那里会变成天线，反而产生EMI问题。EDA工具通常有孤岛检查功能，覆铜后跑一遍，发现孤岛就删掉。
3.3 晶振和高速信号的走线规矩
晶振走线：晶振两个引脚到MCU的走线尽量短、等长、包地。晶振下方禁止走任何信号线，尤其是数字数据线。晶振的负载电容接地脚直接打孔到地平面。如果晶振是金属壳的，外壳焊盘接地。
差分对走线 ：USB的D+/D-、CAN的H/L、RS485的A/B都是差分信号。差分走线的核心要求：两条线等长、等间距、走在同一层，路径完全一致。这样外部干扰会在两条线上感应出相同的电压，差分接收时抵消掉。差分对阻抗一般要求90Ω（USB）或120Ω（CAN），需要根据板层厚度和铜厚计算线宽和间距。低速率短距离可以直接参考芯片数据手册推荐的线宽间距，一般10~15mil线宽、线间距控制在线宽的1~2倍左右，速率不高时问题不大。
3.4 过孔------少打、打对位置
过孔是连接不同层走线的"电梯"。好用的同时也带来麻烦：过孔的寄生电感会恶化高速信号，过多的过孔会把地平面打成筛子。
几个原则：
-
电源和地去耦电容的接地端，直接用最短的走线打孔到地平面，不要绕一圈再打过孔
-
高速信号线上尽量少打过孔，最好不换层。换一次层就多一次阻抗不连续和信号反射
-
过孔不要打断地平面的回流路径，如果一排过孔密密麻麻横着切断了地铜皮，信号回流传不过去，只能绕大圈，EMI就上来了
四、覆铜与电气规则检查------送打样前的最后一关
走完线以后，还有几件事必须做：
4.1 顶层也要覆铜
两层板的话，顶层走完信号线以后，剩余空白区域也全部覆铜，接GND。然后在顶层覆铜和底层覆铜之间均匀地打上一批过孔（缝合孔/Stitching Vias），把两层地平面牢靠地缝合在一起。这些过孔间距一般1~2cm，信号换层过孔旁边最好也有一个地过孔提供就近的回流路径。缝合良好的地平面是信号完整性的基石。
4.2 丝印调整
丝印是印在板子上的白字，用来标注元件编号、引脚功能、接口名称。调整丝印的时候注意：
-
不要压在焊盘和过孔上（生产时会被削掉）
-
方向尽量统一，方便焊接时阅读
-
接插件旁边标清楚引脚定义（VCC、GND、TX、RX），方便调试
-
在板子空白处印上版本号、日期、你的名字或项目名
4.3 设计规则检查（DRC）
所有EDA工具都有DRC功能，送打样前必须跑一遍，别偷懒。DRC会帮你查：
-
走线间距太近
-
过孔打在焊盘上
-
走线没连上
-
丝印压焊盘
-
铜皮孤岛
任何报错都必须认真对待。偶尔有极少数可以忽略的报错（比如某个特殊元件的焊盘间距本身就小），但每条都要你亲自确认"这不是问题"。
五、导出Gerber与下单打样------等快递的心情是最激动的
DRC通过以后，就可以导出Gerber文件了。Gerber是PCB加工厂的标准文件格式，包含了每一层的图形信息：顶层铜皮、底层铜皮、顶层丝印、底层丝印、阻焊层、钻孔层、外形层。
导出时按EDA软件的默认设置一般没问题，但有两点确认一下：
-
钻孔文件和Gerber文件的对位是否一致
-
外形层（Outline/Mechanical层）是否包含板子外框和安装孔
导出后用嘉立创的在线Gerber查看器或者Gerbv软件打开看一眼，确认跟你在EDA里看到的一样，就可以上传下单了。
下单填参数：
-
板厚：一般1.6mm，超薄产品选1.0mm或0.8mm
-
铜厚：常规1oz
-
颜色：绿色最便宜，也是目前工艺最成熟的颜色。黑色、蓝色、红色加钱
-
表面处理：无铅喷锡或沉金。沉金平整度好、可焊性强，贵一点但值得。打样选喷锡省钱
-
交期：不急选常规，急用选加急
第一次拿到自己设计的PCB，那种感觉我到现在都记得------比收到任何网购快递都兴奋。
六、焊接调试------板子来了别急着上电
6.1 焊接顺序
板子到手，不要一口气把所有元件全焊上去。按这个顺序来：
第一步：先焊电源部分------LDO或DC-DC、输入输出电容。焊完用万用表量输出，确认电压正确、没有短路。
第二步：焊MCU最小系统------芯片、晶振、复位、去耦电容。焊完上电，用万用表量各VDD引脚电压，确认3.3V。接上调试器，看能不能读到芯片ID。
第三步：焊通信模块和传感器模块。焊一个测一个，通过串口或调试器确认外设正常工作。
第四步：焊剩下的周边电路。
逐级调试的思维能救命：一次性全焊上，上电短路冒烟，你根本不知道哪个环节出问题。逐级来，哪级出错就查哪级，排故时间从几小时变成几分钟。
6.2 常见故障排故
上电短路：万用表蜂鸣档量电源和地，响了就是短路。先查电解电容极性是否反了，再查芯片引脚是否有连锡（用放大镜或手机微距镜头看），最后查PCB本身有没有制造短路（用刀片划开可疑走线验证）。
晶振不起振：量晶振两端对地电压，正常应该在VDD/2左右。如果一端是VDD另一端是0V，或者两端都是0V，说明没起振。查电容容值是否匹配、焊接是否良好、晶振下方是否有信号线干扰。可以用手指触碰晶振引脚引入工频信号，如果瞬间起振了，说明电路在起振边界上，需要调电容或改善Layout。
程序烧不进去：查SWD接线是否正确（SWDIO、SWCLK、GND三根线必须接），查BOOT0是否拉低，查NRST是否有上拉，查MCU的VDD电压是否正常。
外设不工作：查I2C是否有上拉电阻，查SPI的CS是否有上拉，查芯片的使能引脚是否给了正确电平------很多时候是硬件配置脚搞错了。
七、本章总结
这一章咱们走完了PCB设计的全流程：从导入网表检查封装、到布局布线、到覆铜DRC、再到导出Gerber下单打样、最后焊接调试。你跟着做一遍，就能收获一块自己设计的、能跑起来的嵌入式硬件板卡。
八个章节下来，老张带着你们从认识电阻电容开始，一路走到独立设计打样。如果你认真跟着走完了全程，你的硬件能力绝对上了一个大台阶。再也不会看到原理图就心虚，再也不会出了问题只会喊硬件同事。
专栏虽然收官，但硬件学习本身没有终点。你画的每一块板子、犯的每一个错、解决的每一个Bug，都在让你变得更强。老张在专栏里讲的这些经验，几乎每个坑都是我自己踩过的，把它们写出来，就是想让你少走弯路。
最后送大家一句话：嵌入式工程师的终极自由，是脑子里有一个想法，能够从代码一直实现到电路板。 希望这个专栏，帮你朝这个自由迈进了坚实的一大步。
