计算机网络的物理层是整个网络体系结构的最底层，它的核心任务是解决比特 0 和比特 1 如何在各种传输介质上进行传输的问题。本文将带你从零开始，系统学习物理层的三大核心内容：数据传输的三种分类方式、数字信号的编码与调制技术，以及决定信道传输上限的奈氏准则和香农公式。所有知识点均先逐一讲解，再整理为清晰的汇总表格，文档中提到的考试重点和易错点已用加粗标注，方便大家快速掌握和备考。

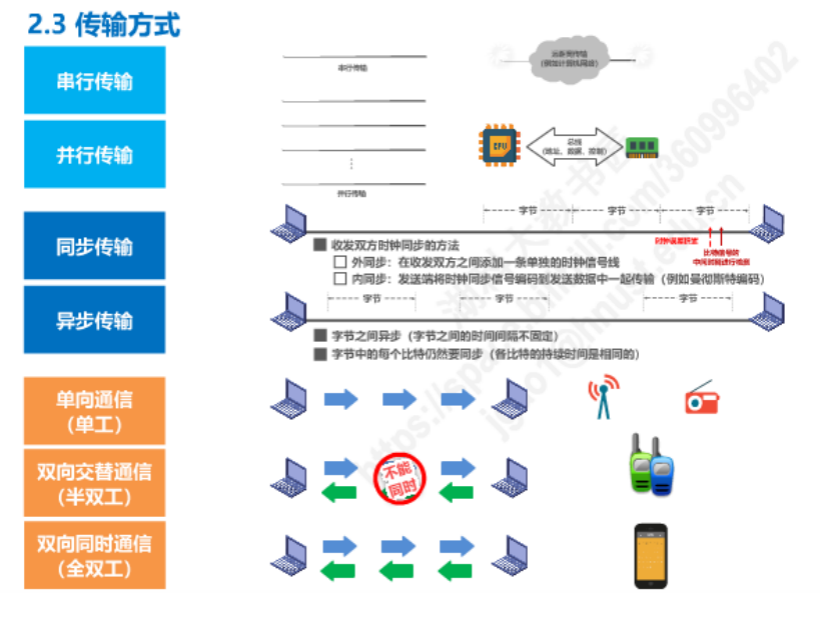

一、数据传输的三种核心分类方式
物理层的数据传输可以从三个不同维度进行分类，这部分内容理解难度较低，但同步传输与异步传输的核心区别是考试高频考点。

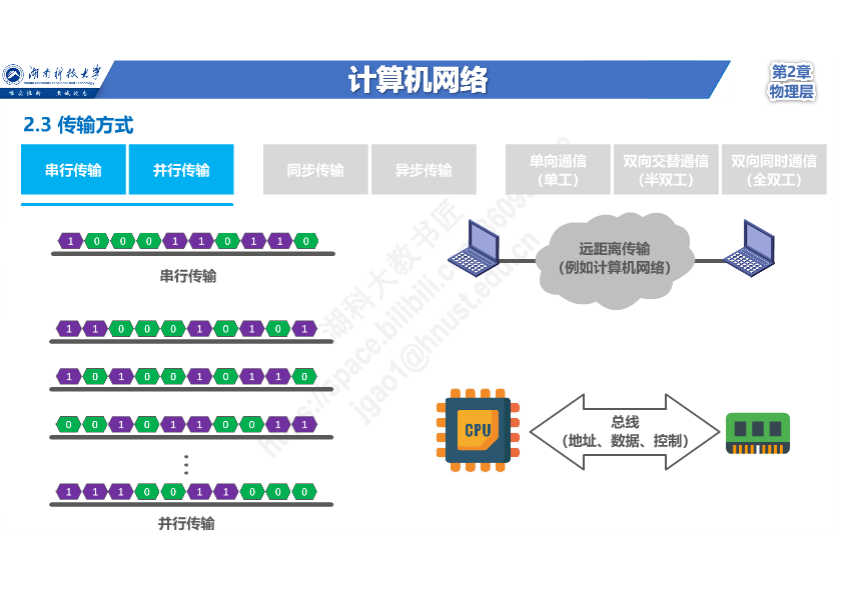

1.1 串行传输与并行传输
-
串行传输：数据一个比特一个比特依次发送，收发双方之间只需要一条数据传输线路。
-
并行传输：一次发送 n 个比特，收发双方之间需要 n 条传输线路。
-
关键应用场景 ：计算机网络中数据在传输线路上的传输采用串行传输；计算机内部的数据传输（如 CPU 与内存之间通过总线传输）常采用并行传输，常见总线宽度有 8 位、16 位、32 位和 64 位。

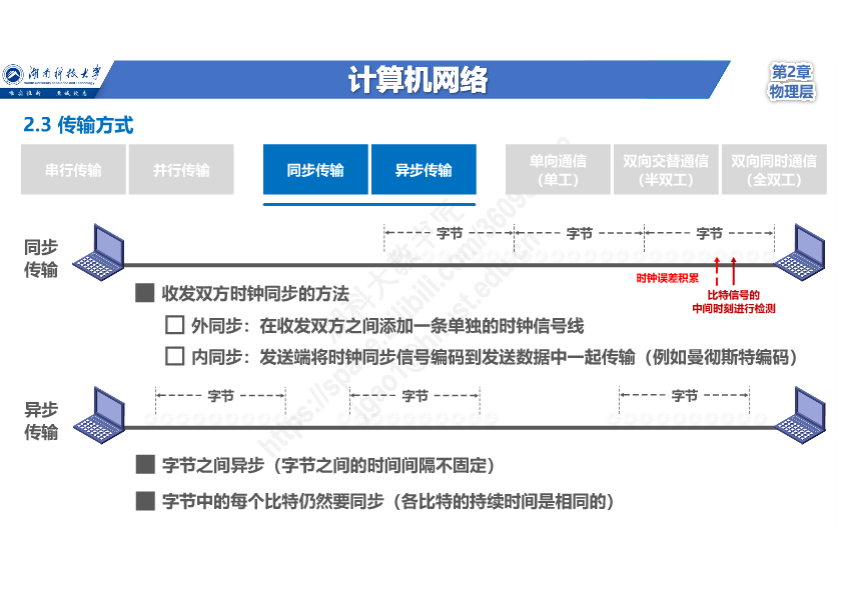

1.2 同步传输与异步传输
这是本节的重点内容，核心是理解 "同步" 和 "异步" 的具体含义。
-
同步传输：数据块以稳定的比特流形式传输，字节之间没有间隔。接收端在每个比特信号的中间时刻进行检测。由于收发双方时钟频率存在差异，传输大量数据时会产生累积误差导致判别错位，因此需要实现时钟同步。
-
时钟同步方法：
-
外同步：添加单独的时钟信号线，发送端同时发送数据和时钟信号。
-
内同步：将时钟同步信号编码到发送数据中一起传输（如传统以太网的曼彻斯特编码）。
-
-
-
异步传输 ：以字节为独立的传输单位，字节之间的时间间隔不固定，但字节内的每个比特仍然同步。通常在每个字节前后分别加上起始位和结束位。
-
核心区别 ：异步传输中的 "异步" 是指字节之间异步，而非字节内的比特异步。

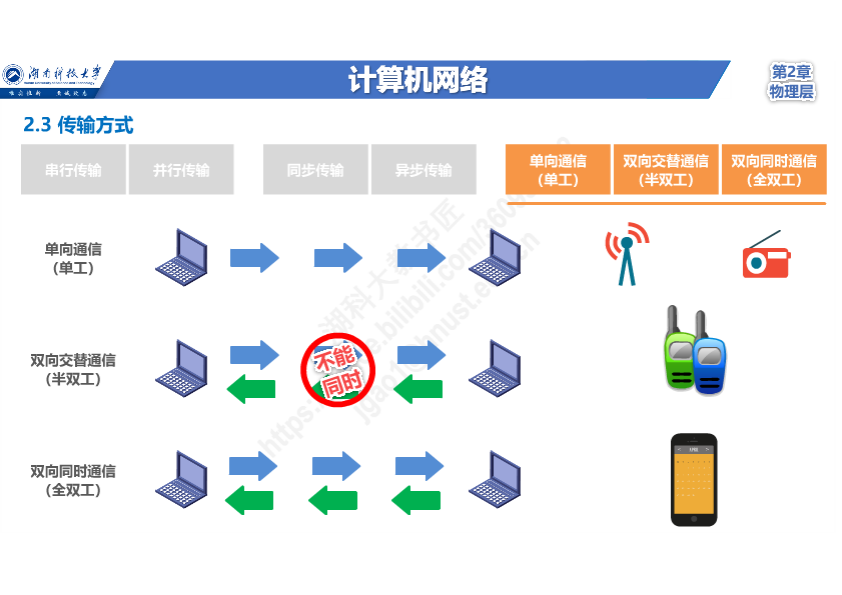

1.3 单工、半双工与全双工通信
-
单工通信（单向通信）：通信双方只有一个数据传输方向，只需要一条信道。
-
半双工通信（双向交替通信）：通信双方可以相互传输数据，但不能同时进行，需要两条信道（每个方向各一条）。
-
全双工通信（双向同时通信）：通信双方可以同时发送和接收信息，需要两条信道（每个方向各一条）。
-
典型应用：无线电广播（单工）、对讲机（半双工）、现代以太网（全双工）。
数据传输方式汇总表
|-------------|-------|-------------------|--------------------|------------|------------------------|
| 分类维度 | 传输方式 | 核心原理 | 所需信道数 | 典型应用 | 重点提示 |
| 按比特传输顺序 | 串行传输 | 一个比特依次发送 | 1 条 | 计算机网络外部传输 | 计算机网络标准传输方式 |
| | 并行传输 | 一次发送 n 个比特 | n 条 | 计算机内部总线传输 | 速度快但成本高 |
| 按同步方式 | 同步传输 | 比特流连续传输，字节无间隔 | 1 条（内同步）或 2 条（外同步） | 高速数据传输 | 需解决时钟同步问题 |
| | 异步传输 | 以字节为单位传输，字节间间隔不固定 | 1 条 | 低速串口通信 | "异步" 指字节间异步，比特内仍同步 |
| 按通信方向 | 单工通信 | 仅单向传输数据 | 1 条 | 无线电广播、电视 | 只能一方发送，一方接收 |
| | 半双工通信 | 双向交替传输，不能同时收发 | 2 条 | 对讲机、早期以太网 | 同一时间只能一方发送 |
| | 全双工通信 | 双向同时传输数据 | 2 条 | 现代以太网、手机通信 | 传输效率最高 |

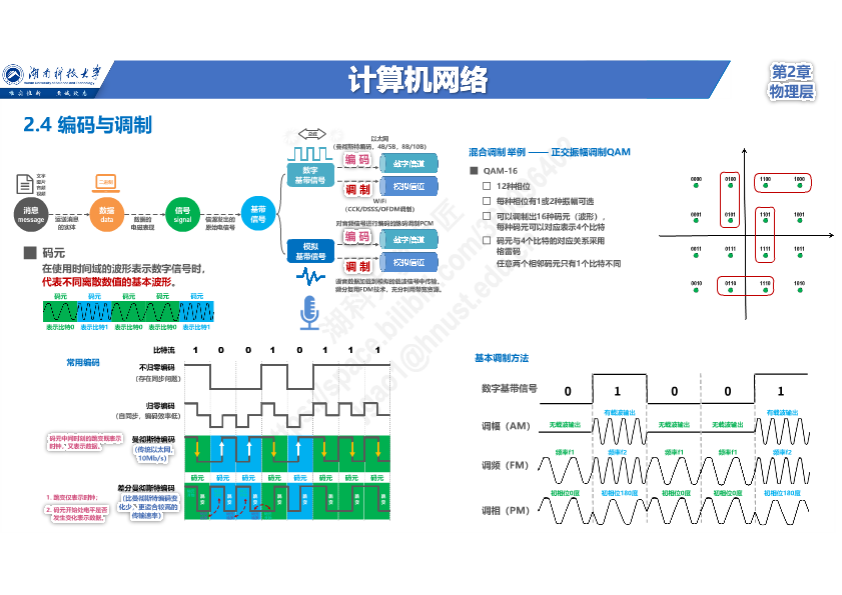

二、编码与调制：数字信号的传输转换
当我们需要将计算机产生的数字信号在不同信道上传输时，需要通过编码或调制进行信号转换。这部分是物理层的核心内容，曼彻斯特编码和差分曼彻斯特编码的区别 、混合调制技术是考试重点。

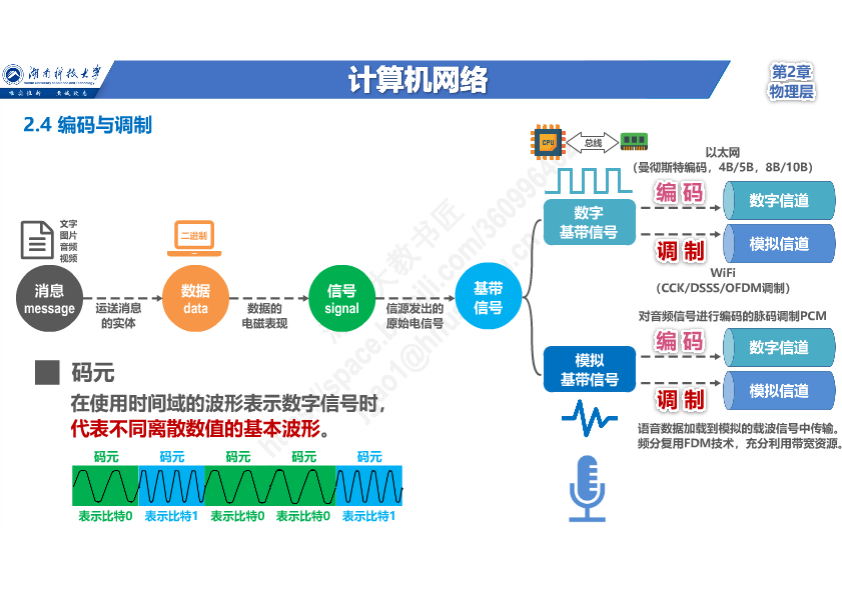

2.1 基本概念梳理
-
消息：用户需要传输的文字、图片、音频、视频等的统称。
-
数据：运送消息的实体，计算机只能处理二进制数据（比特 0 和比特 1）。
-
信号：数据的电子或电磁表现形式。
-
基带信号：由信源发出的原始电信号，分为数字基带信号（如 CPU 与内存间的信号）和模拟基带信号（如麦克风产生的音频信号）。
-
编码：不改变信号性质，仅对数字基带信号的波形进行变换，变换后仍为数字信号，可在数字信道中传输。
-
调制：将数字基带信号的频率范围搬移到较高频段，并转换为模拟信号，可在模拟信道中传输。
-
码元：代表不同离散数值的基本波形，是构成信号的最小单位。一个码元可以携带 1 个或多个比特的信息量。

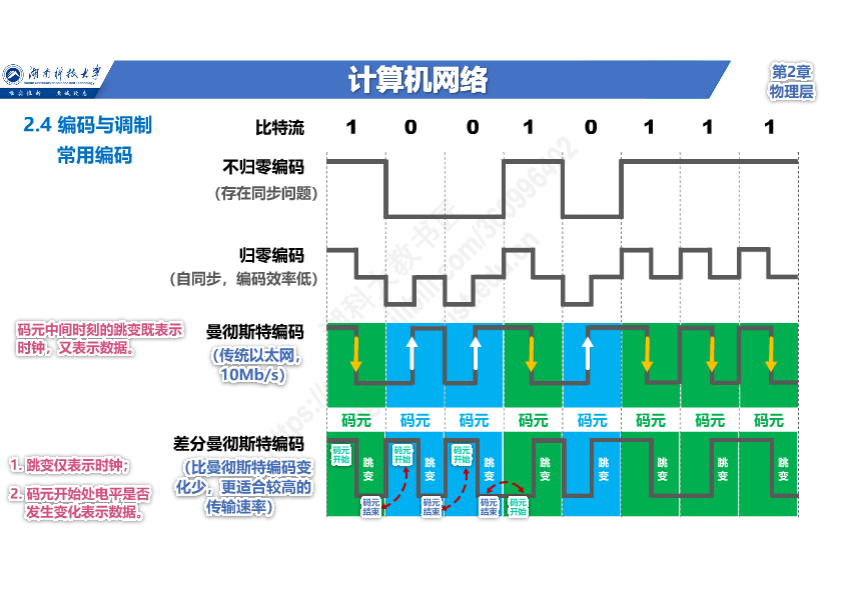

2.2 四种常用数字编码方式
-
不归零编码（NRZ）：正电平表示比特 1，负电平表示比特 0，整个码元时间内不会出现零电平。
- 缺点：存在同步问题，需要额外的时钟信号线，计算机网络不采用。
-
归零编码（RZ）：每个码元传输结束后信号都会归零。
-
优点：自同步，不需要单独的时钟信号。
-
缺点：编码效率低，大部分带宽被归零信号浪费。
-
-

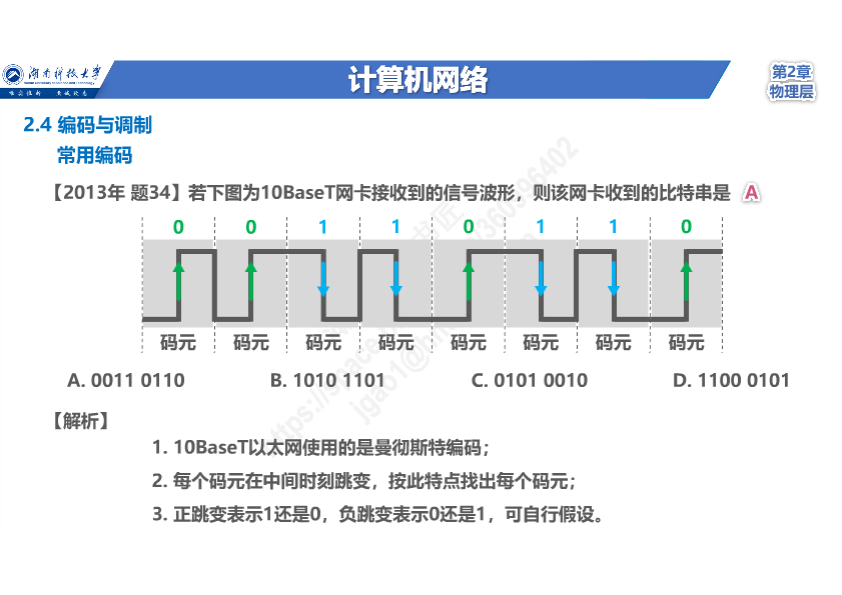

曼彻斯特编码：在每个码元时间的中间时刻，信号都会发生跳变。跳变既表示时钟，又表示数据。
-
约定：通常负跳变表示比特 1，正跳变表示比特 0（也可相反，需统一约定）。
-
应用：传统 10BASE-T 以太网使用曼彻斯特编码。
-
-
差分曼彻斯特编码：在每个码元时间的中间时刻，信号都会发生跳变（仅表示时钟）；用码元开始处电平是否发生变化来表示数据。
-
约定：码元开始处电平不变表示比特 1，电平变化表示比特 0（或相反）。
-
优点：抗干扰能力比曼彻斯特编码更强。
-

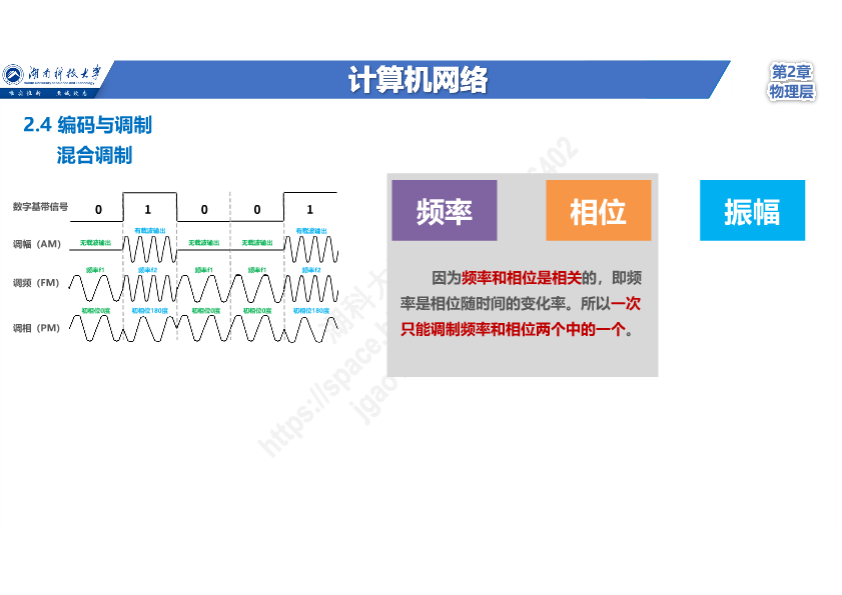

2.3 调制技术
-

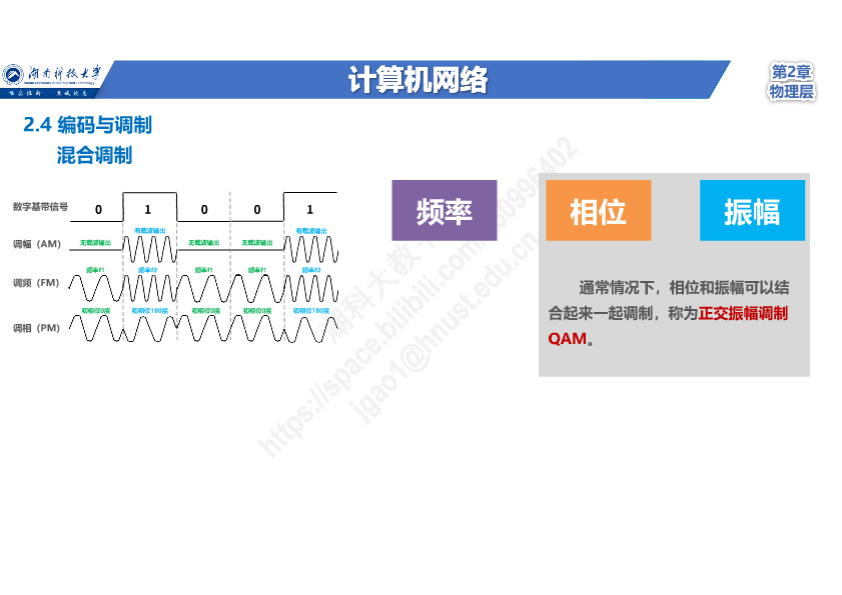

基本调制方法：
-
调幅（AM）：通过改变载波的振幅来表示比特 0 和 1。
-
调频（FM）：通过改变载波的频率来表示比特 0 和 1。
-
调相（PM）：通过改变载波的初相位来表示比特 0 和 1。
-
特点：属于二元调制，一个码元只能携带 1 比特的信息量。
-
-
混合调制技术：
-

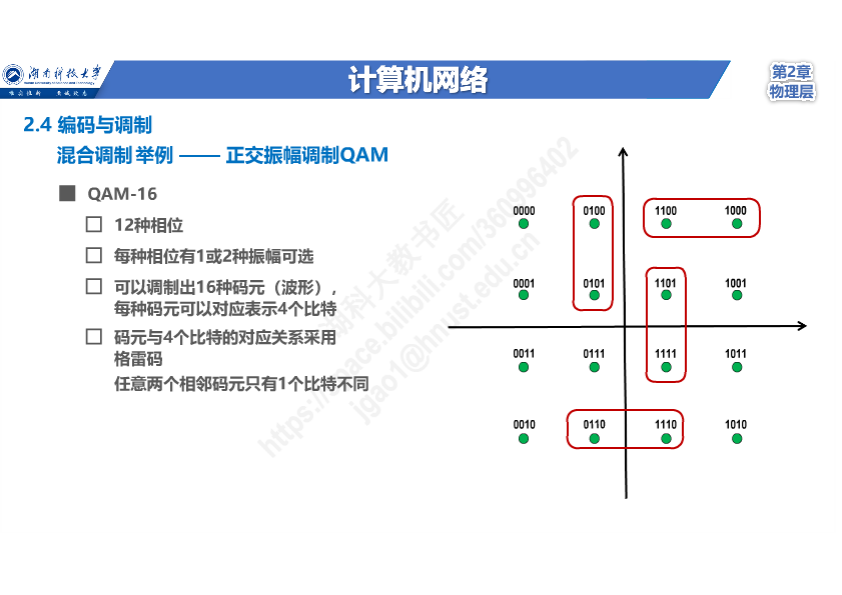

原理：将相位和振幅结合起来进行调制，称为正交振幅调制（QAM）。
-
示例：QAM16 可以调制出 16 种不同的码元（12 种相位，每种相位有 1 或 2 种振幅），因此每个码元可以携带 4 比特的信息量。
-
重要提示 ：码元与比特的对应关系不能随便定义，必须采用格雷码（任意两个相邻码元只有一个比特不同），以减少传输失真导致的比特错误。
-
编码与调制知识点汇总表
|----------|--------------|------------------------|-----------|---------------------|-------------------------------------|
| 类别 | 具体技术 | 核心原理 | 特点 | 典型应用 | 重点提示 |
| 数字编码 | 不归零编码 | 正电平表示 1，负电平表示 0，无零电平 | 实现简单 | 计算机内部 | 存在同步问题，网络不采用 |
| | 归零编码 | 每个码元结束后信号归零 | 自同步 | 早期低速通信 | 编码效率低 |
| | 曼彻斯特编码 | 码元中间跳变，既表示时钟又表示数据 | 自同步，同步性能好 | 传统 10BASE-T 以太网 | 考试高频考点，需掌握波形识别 |
| | 差分曼彻斯特编码 | 码元中间跳变表示时钟，开始处电平变化表示数据 | 抗干扰能力强 | 令牌环网 | 与曼彻斯特编码的区别是考点 |
| 基本调制 | 调幅 | 改变载波振幅表示数据 | 实现简单，抗干扰差 | 早期无线电广播 | 二元调制，1 码元 = 1 比特 |
| | 调频 | 改变载波频率表示数据 | 抗干扰能力较强 | 调频广播 | 二元调制，1 码元 = 1 比特 |
| | 调相 | 改变载波初相位表示数据 | 抗干扰能力强 | 数字卫星通信 | 二元调制，1 码元 = 1 比特 |
| 混合调制 | 正交振幅调制 (QAM) | 同时调制相位和振幅 | 频谱利用率高 | 现代宽带通信 | QAM16：16 种码元，1 码元 = 4 比特；需采用格雷码 |

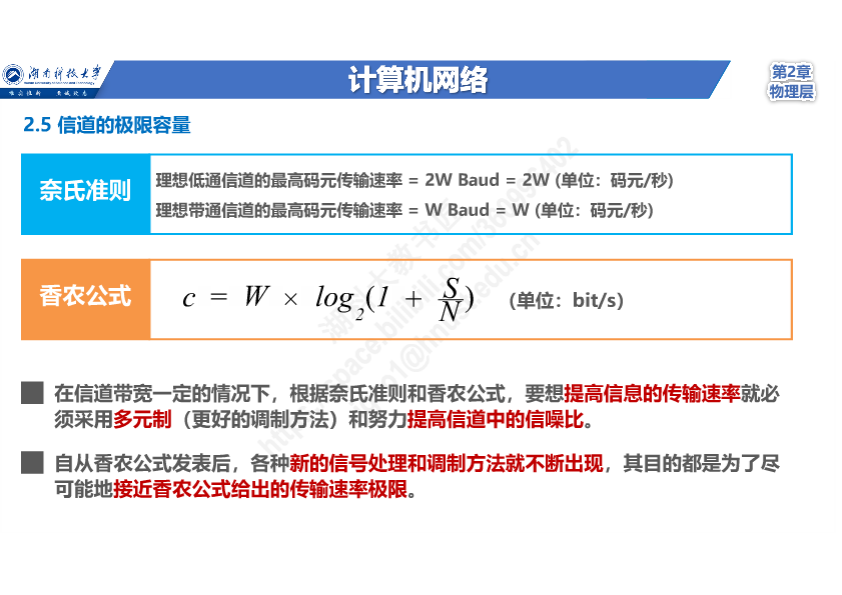

三、信道的极限容量：奈氏准则与香农公式
信道的传输速率不是无限的，它受到物理条件的限制。奈氏准则和香农公式分别从理想条件和有噪声条件下给出了信道的极限传输速率，这部分是本章的重中之重，也是计算机考研的必考内容，必须熟练掌握公式和计算方法。
3.1 码间串扰与奈氏准则
-
码间串扰：信号在传输过程中产生失真，导致波形失去码元之间的清晰界限，接收端无法正确判别比特 0 和 1。
-
奈氏准则（奈奎斯特定理） ：在理想低通信道（无噪声、带宽有限）中，为了避免码间串扰，码元传输速率的上限是 2W 波特（W 为信道带宽，单位：赫兹）。
- 理想带通信道的最高码元传输速率为 W 波特。
-
波特率与比特率的关系：
-
波特率（码元速率）：单位时间内传输的码元数量，单位：波特（Baud）。
-
比特率：单位时间内传输的比特数量，单位：比特每秒（b/s）。
-
转换公式：比特率 = 波特率 × 每个码元携带的比特数
-
若一个码元携带 n 比特的信息量，则比特率是波特率的 n 倍。
-
3.2 香农公式
-

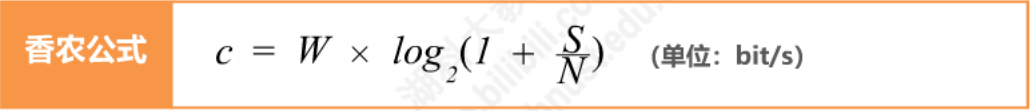

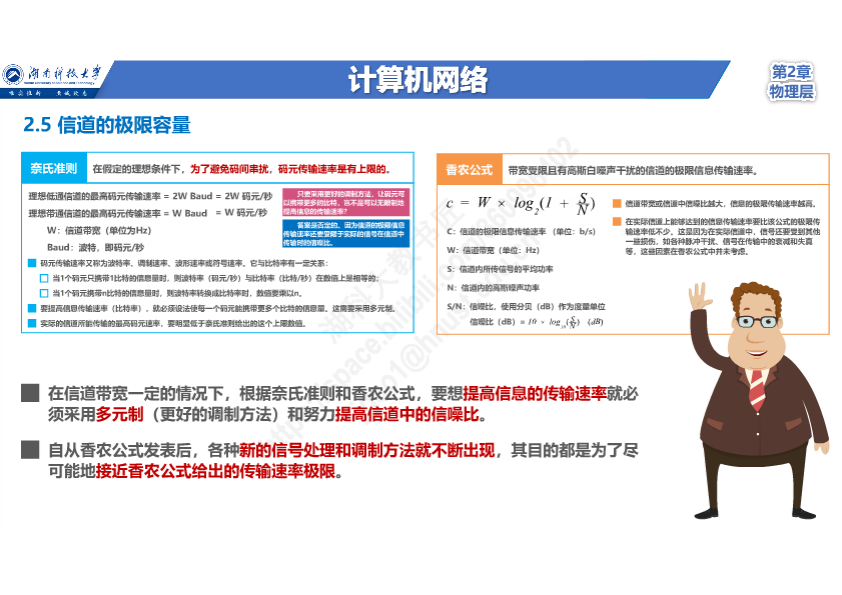

香农公式 ：在带宽受限且有高斯白噪声干扰的信道中，极限信息传输速率为：
其中：-
C：信道的极限信息传输速率（单位：b/s）
-
W：信道带宽（单位：Hz）
-
S：信道内信号的平均功率
-
N：信道内高斯噪声的平均功率
-
S/N：信噪比
-
-

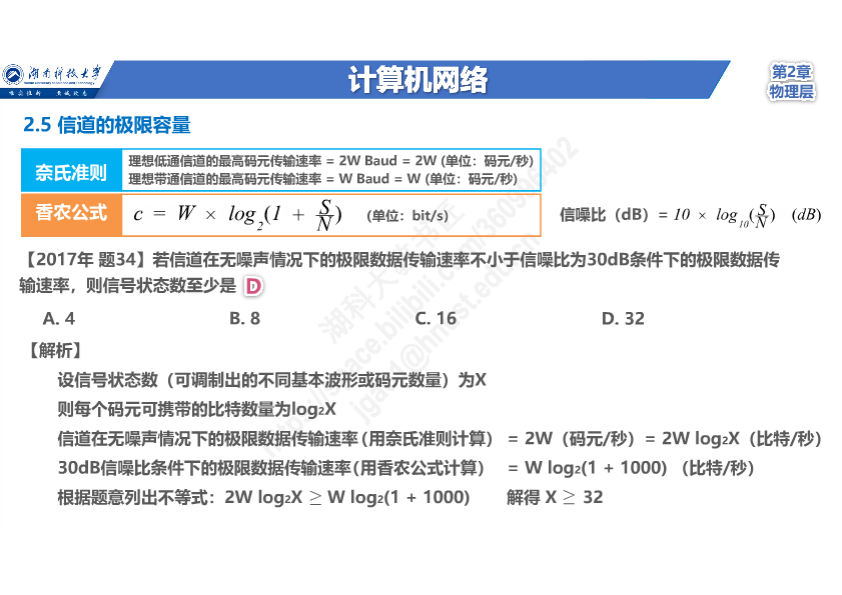

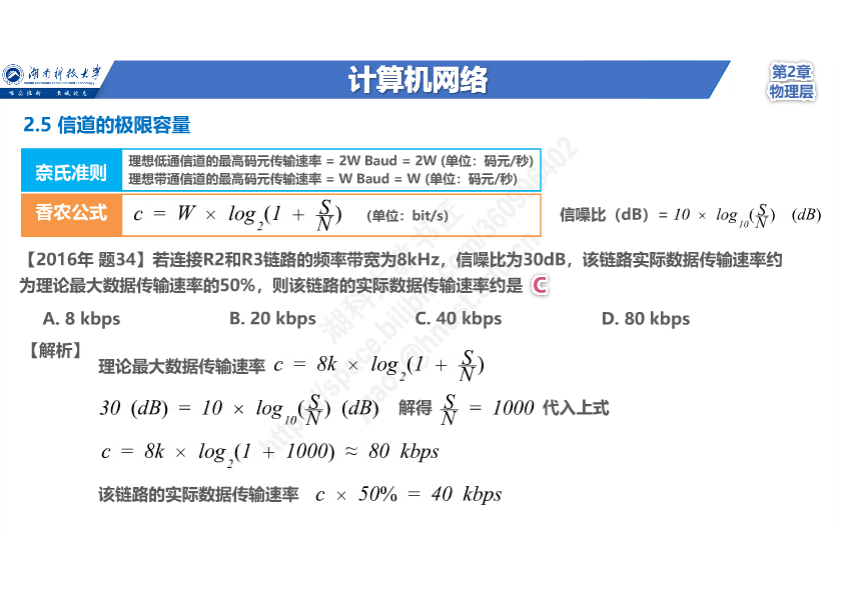

信噪比的分贝表示： 信噪比(dB) = 10 \\times \\log_{10}(S/N 例如：30dB 的信噪比对应的 S/N = 10^(30/10) = 1000。
-
核心结论：
-
信道带宽或信噪比越大，信息的极限传输速率就越大。
-
实际信道的传输速率要比香农公式给出的极限值低不少，因为公式未考虑脉冲干扰、衰减、失真等因素。
-
在信道带宽一定的情况下，要提高信息传输速率，必须采用多元制（混合调制）并提高信噪比。
-

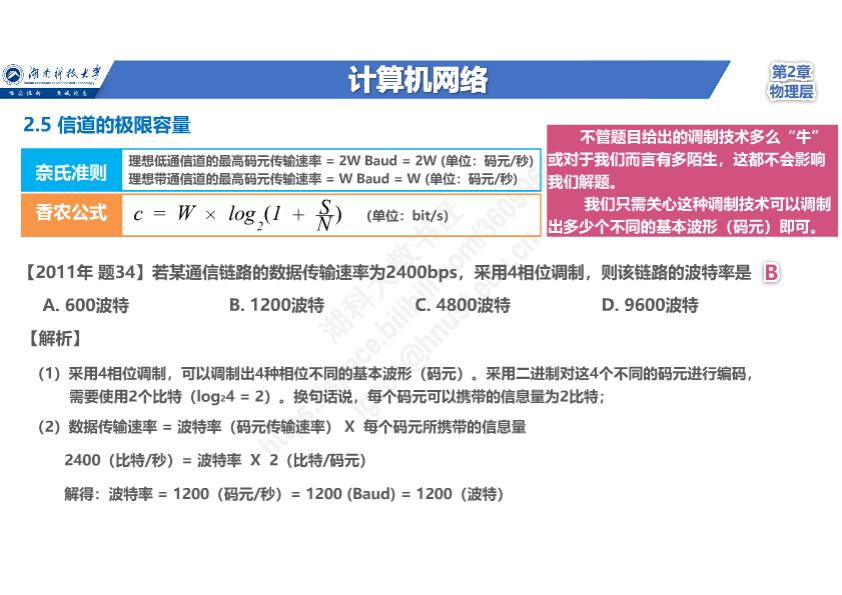

3.3 典型考点说明
-
奈氏准则解决的是 "码元传输速率的上限" 问题，香农公式解决的是 "信息传输速率的上限" 问题。
-

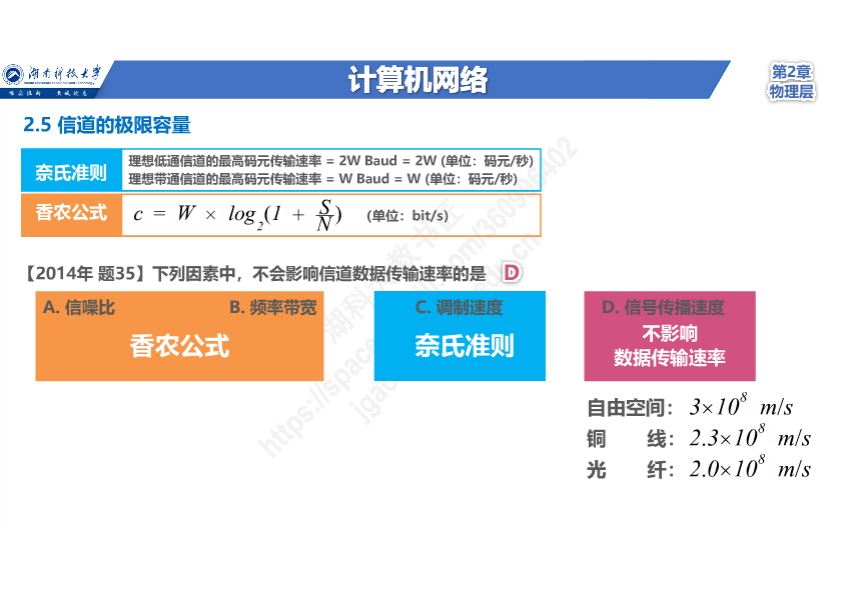

信号的传播速度不影响数据传输速率（2014 年考研真题考点）。
-

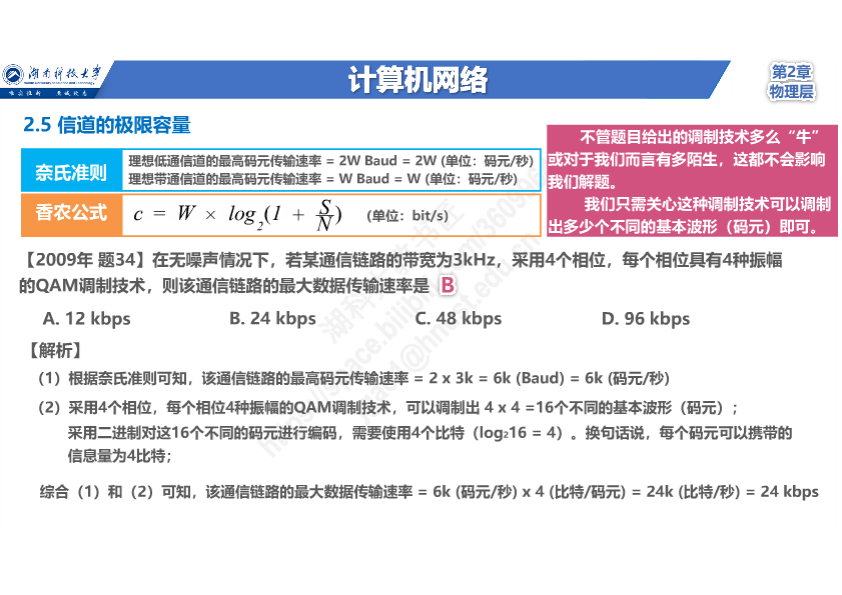

解题关键：无论调制技术多么复杂，只需计算出该技术能产生多少种不同的码元，即可得出每个码元携带的比特数（比特数 = log₂(码元数量)）。
信道极限容量知识点汇总表
|---------------|------------------|------------------------|---------------------|-----------------------|-------------------------|
| 理论 | 适用条件 | 核心公式 | 关键参数 | 核心结论 | 重点提示 |
| 奈氏准则 | 理想低通信道（无噪声、带宽有限） | 最高码元速率 = 2W 波特 | W：信道带宽 (Hz) | 码元传输速率有上限，超过会产生码间串扰 | 仅限制码元速率，不限制比特率 |
| 香农公式 | 带宽受限、有高斯白噪声干扰的信道 | C = W × log₂(1 + S/N) | W：信道带宽 (Hz) S/N：信噪比 | 信息传输速率有上限，由带宽和信噪比共同决定 | 必考公式，需掌握信噪比的分贝换算 |
| 波特率与比特率转换 | 所有数字通信系统 | 比特率 = 波特率 × log₂(码元数量) | 码元数量：调制技术产生的不同波形数 | 每个码元携带的比特数越多，比特率越高 | QAM16：码元数量 = 16，比特数 = 4 |
总结
本文我们系统学习了计算机网络物理层的三大核心内容，重点回顾一下必须掌握的知识点：
-
传输方式：计算机网络采用串行传输，计算机内部采用并行传输；理解同步传输与异步传输的核心区别；掌握单工、半双工和全双工的特点和应用。
-
编码与调制：掌握曼彻斯特编码和差分曼彻斯特编码的波形特点和区别；了解基本调制方法，重点掌握 QAM 混合调制技术和格雷码的作用。
-
信道极限容量 ：熟练掌握奈氏准则和香农公式的应用及相关计算，理解波特率与比特率的转换关系，这是考试的必考内容。
物理层是计算机网络的基础，理解了这些内容，我们才能更好地学习后续的数据链路层、网络层等更高层次的协议。
