一、防火墙相关

0.准备工作

注1:v6000防火墙出现一直###号,保证一切设置没问题。之后排查是不是运行空间不足的问题(我的8g内存无法运行,改为16g后无缝丝滑运行)

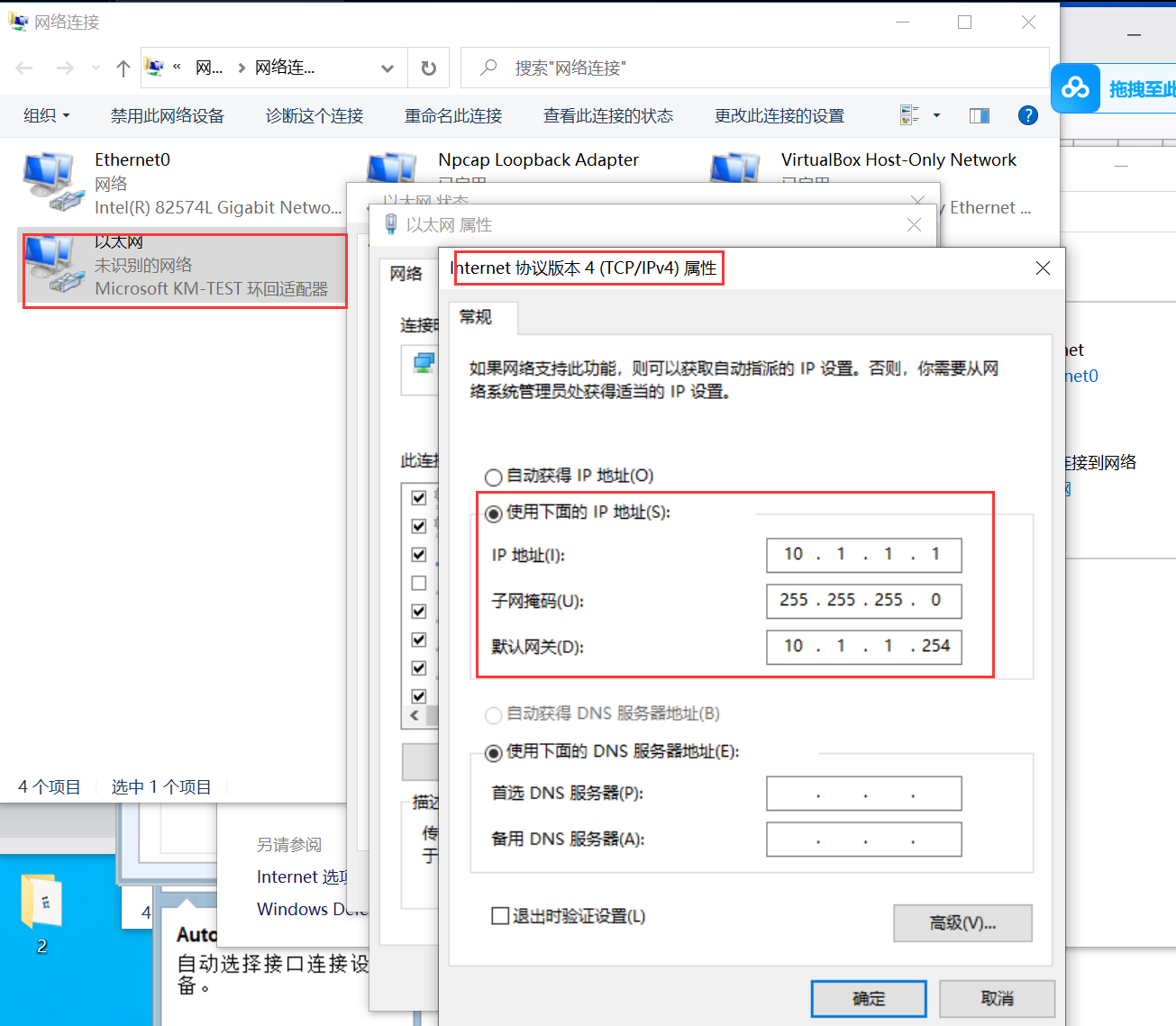

注2:启用防火墙的网页端之前,要添加环回网卡做独立地址添加到cloud上。具体参考别的博客。

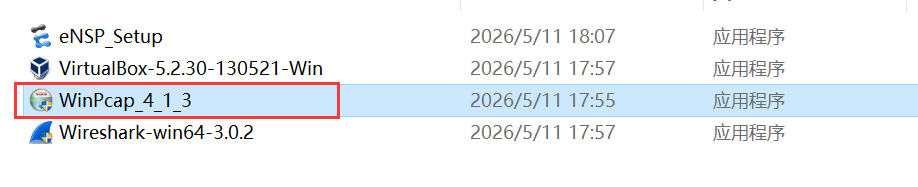

注3:当设置完新网卡后,cloud中不显示网卡信息。需要对WinPcap卸载重装

0.1.启动到网页端

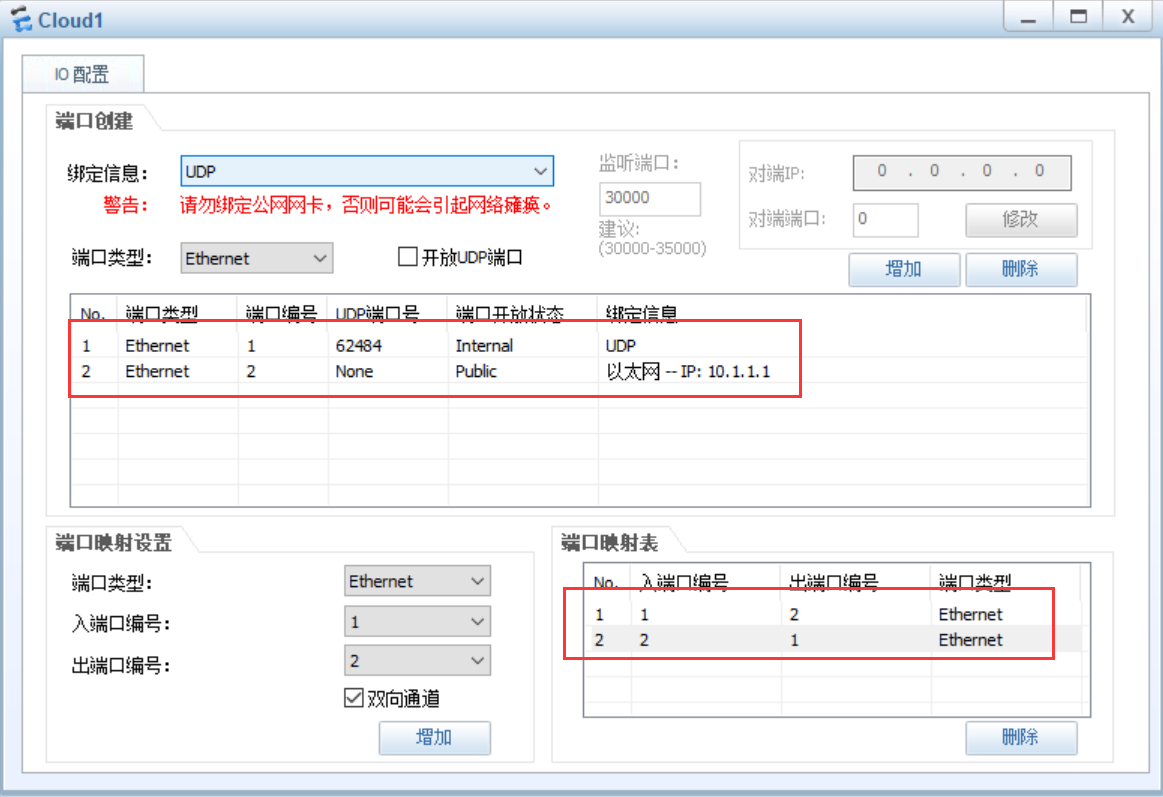

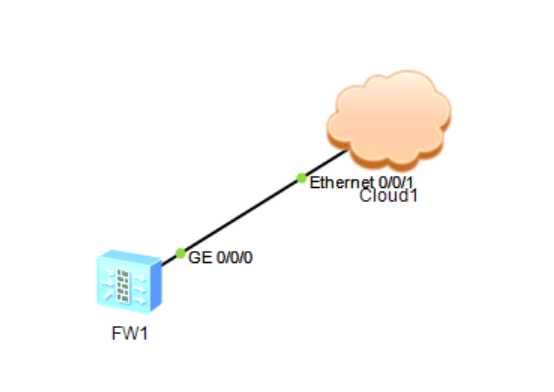

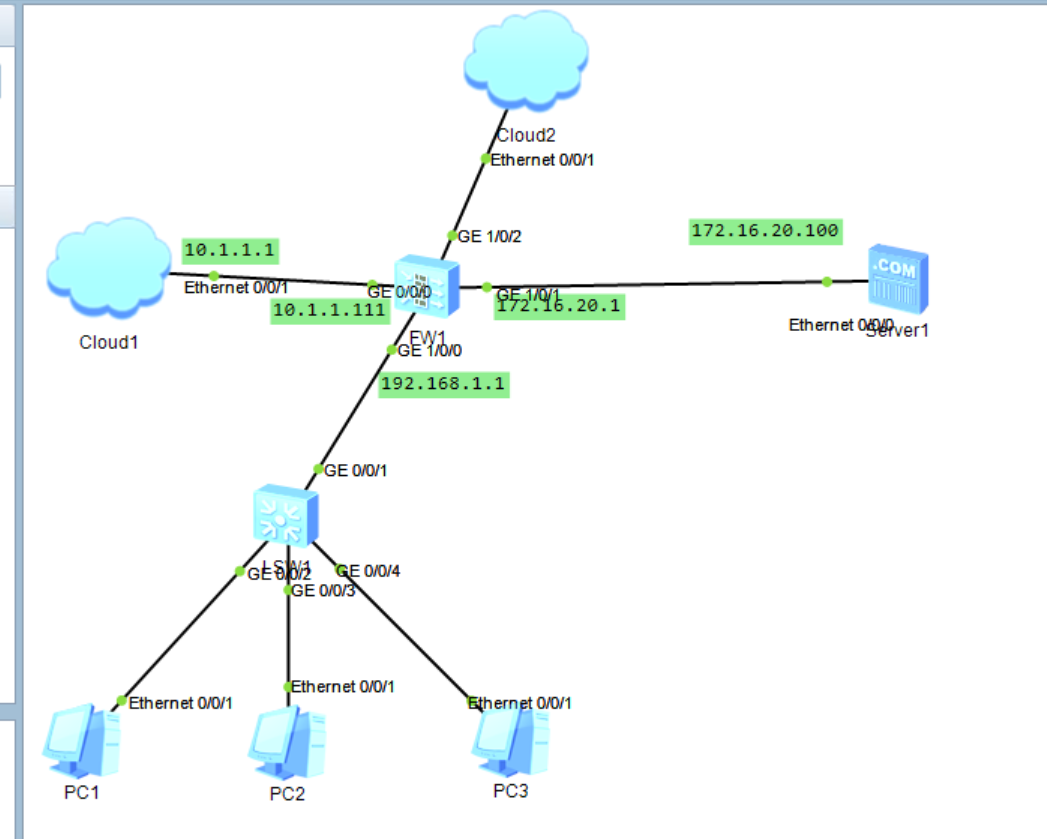

(1)cloud

所排的网卡为10.1.1.1的网卡。如图设置cloud

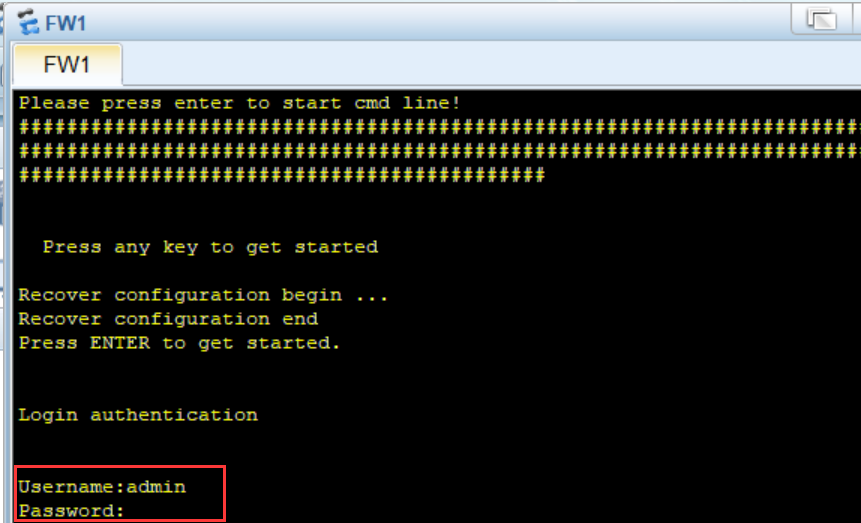

(2)FW1

登录的账号为admin,密码为Admin@123

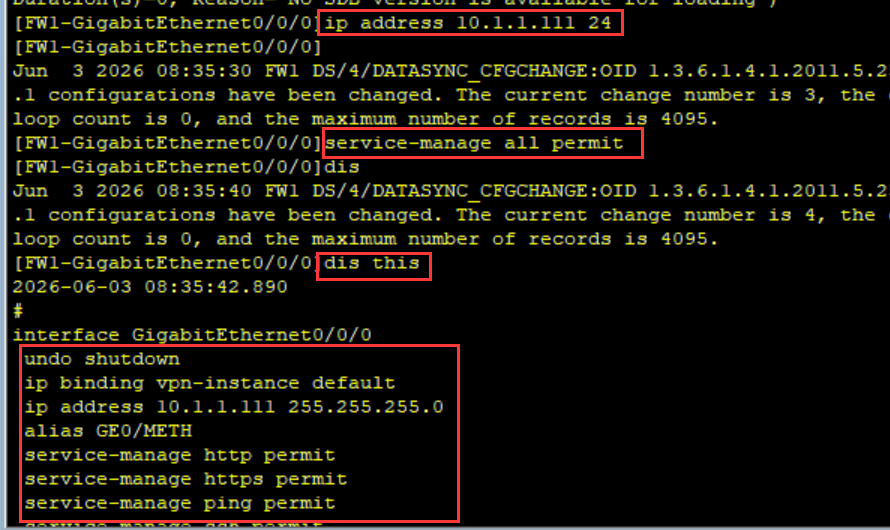

设置基础信息,接口IP。

service-manage all permit :允许所有策略通过

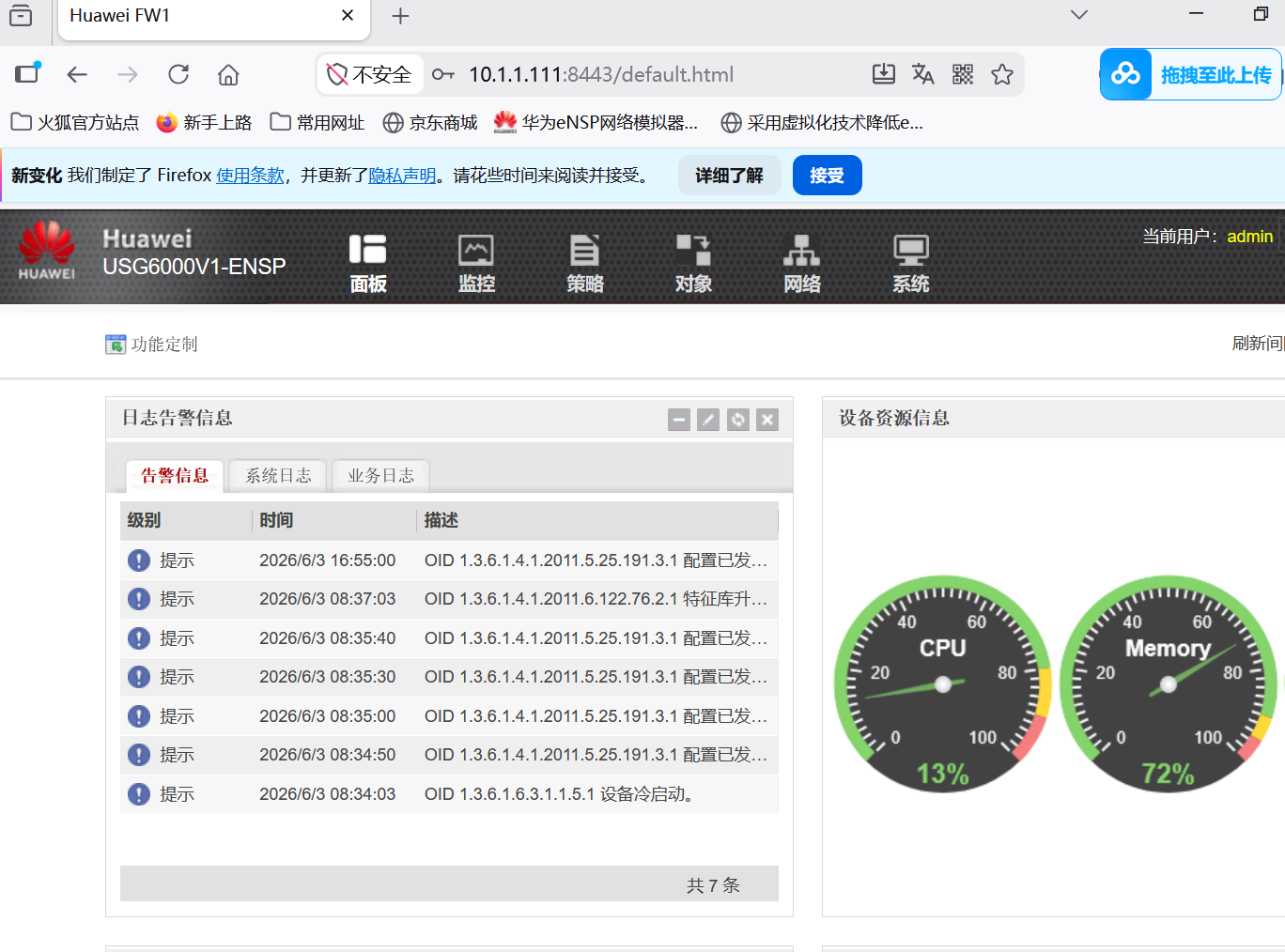

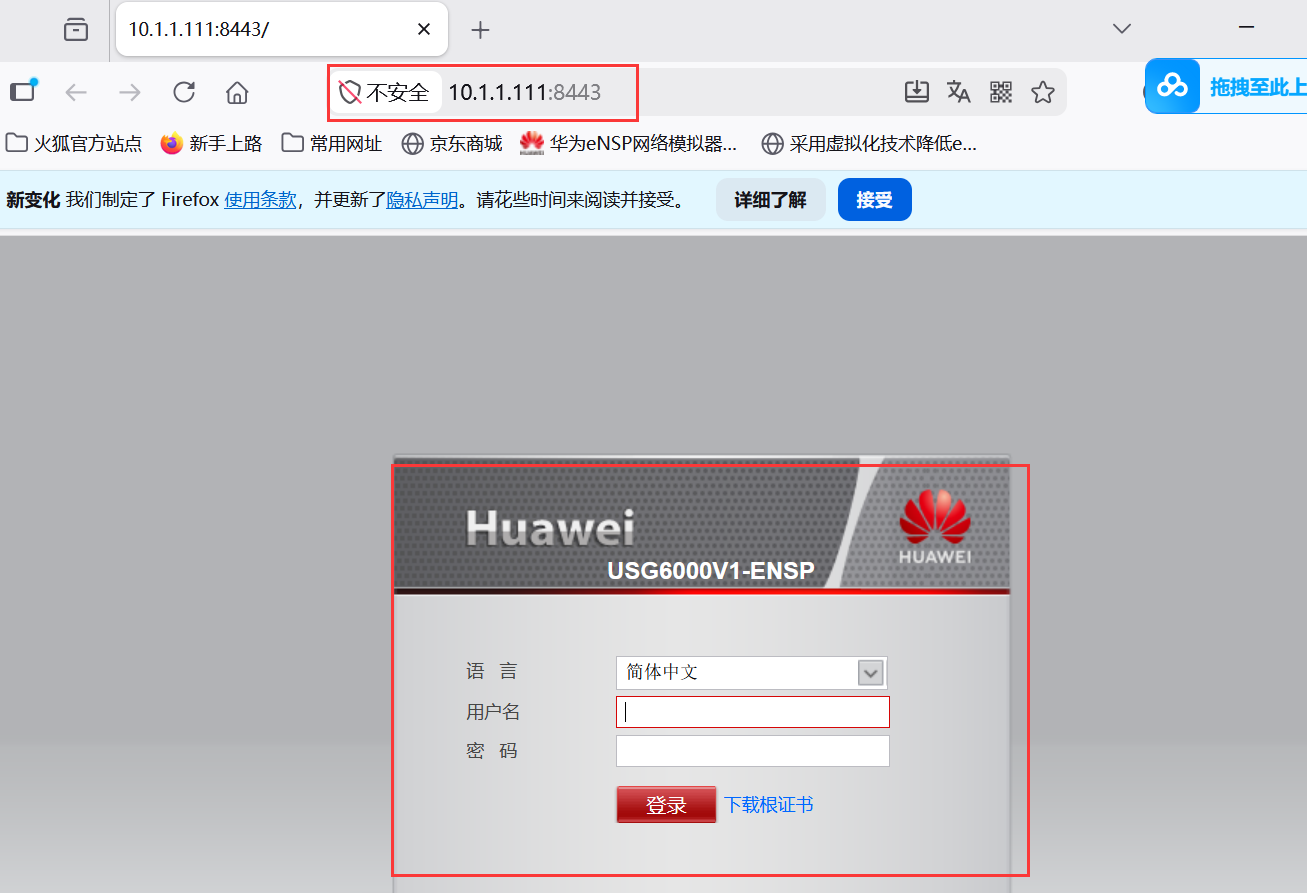

访问 接口IP:8443 ,使用默认账号密码即可访问

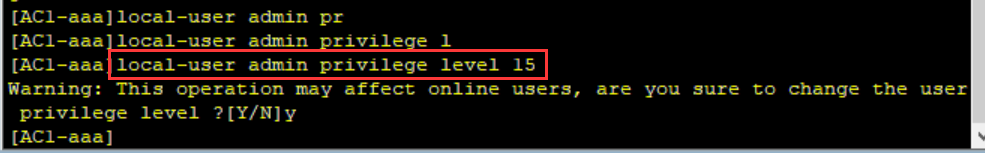

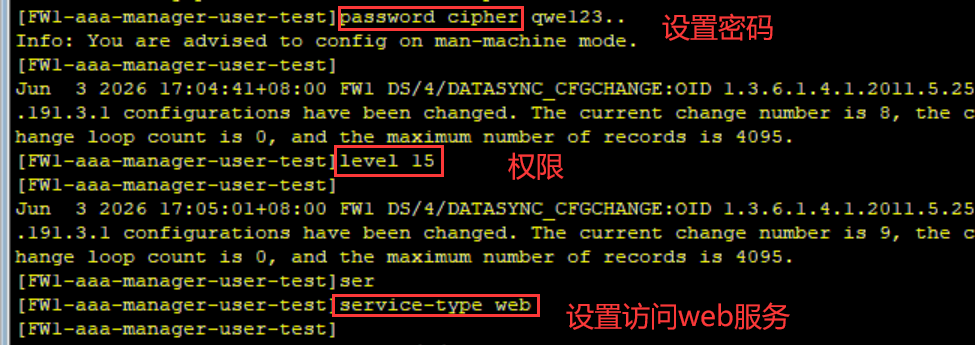

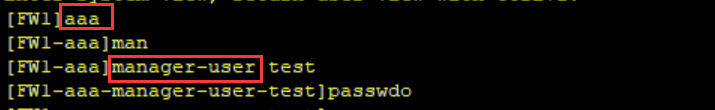

1.配置新账号权限

aaa:创建管理员账号模式

manager-user:创建账号

password cipher xxx :设置密码

level xx:设置权限等级

service-type xx:设置服务

2.操作

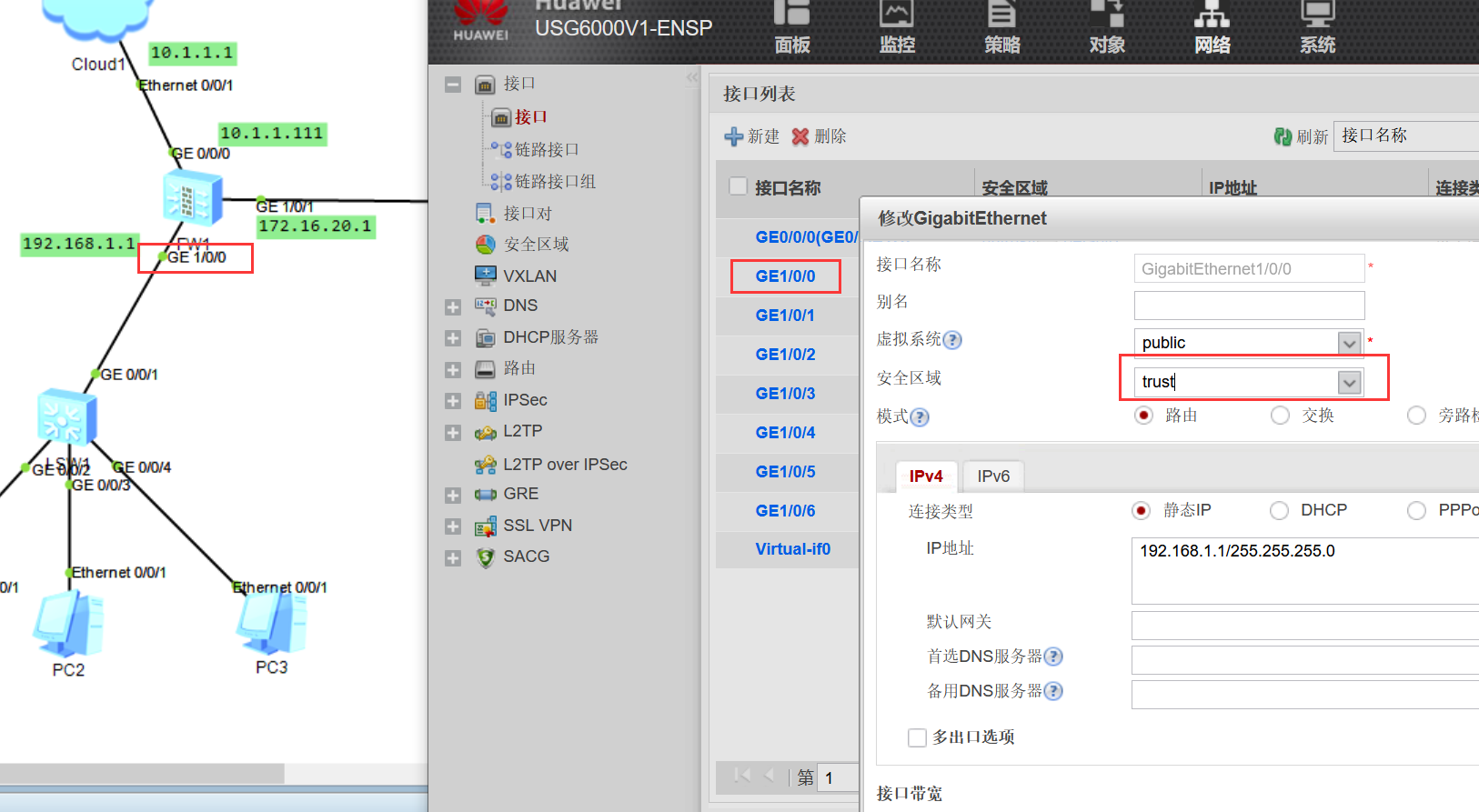

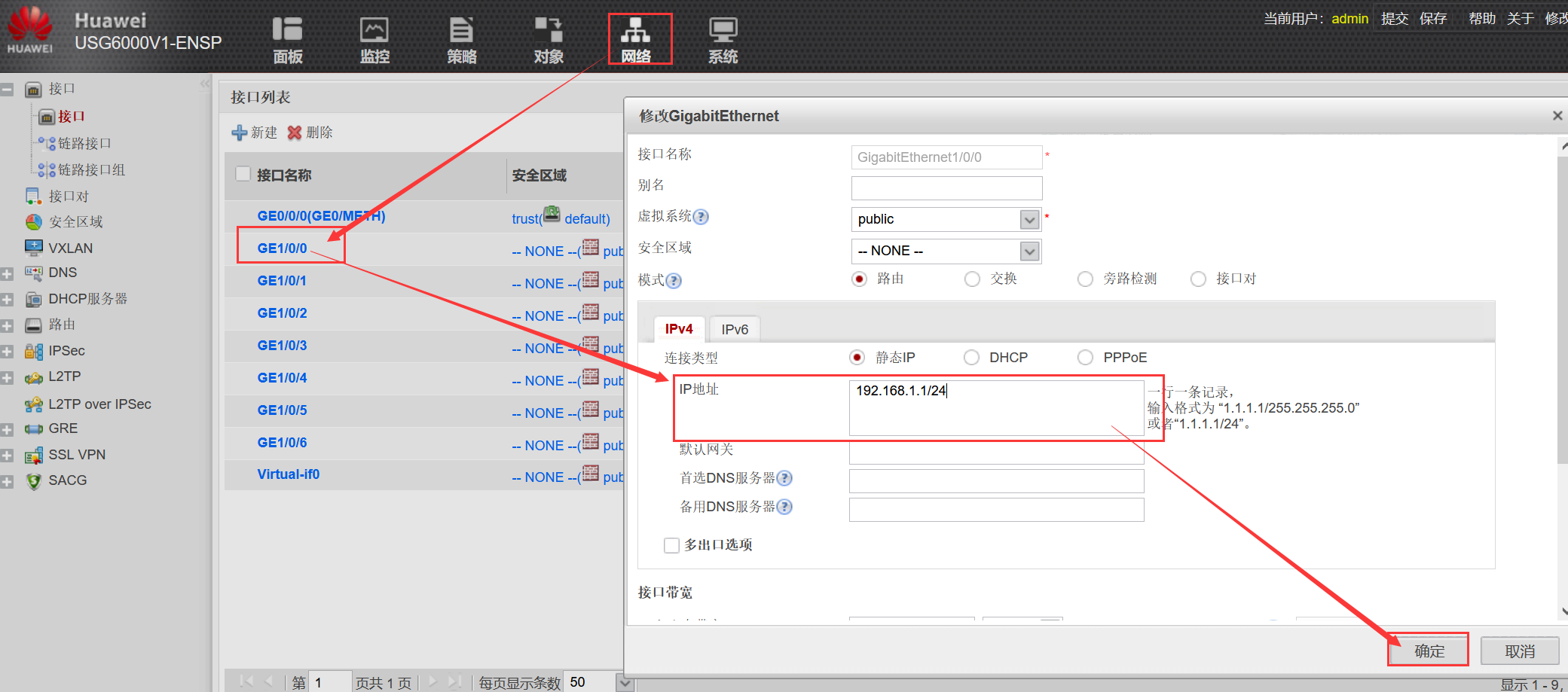

(1)快捷配置接口IP

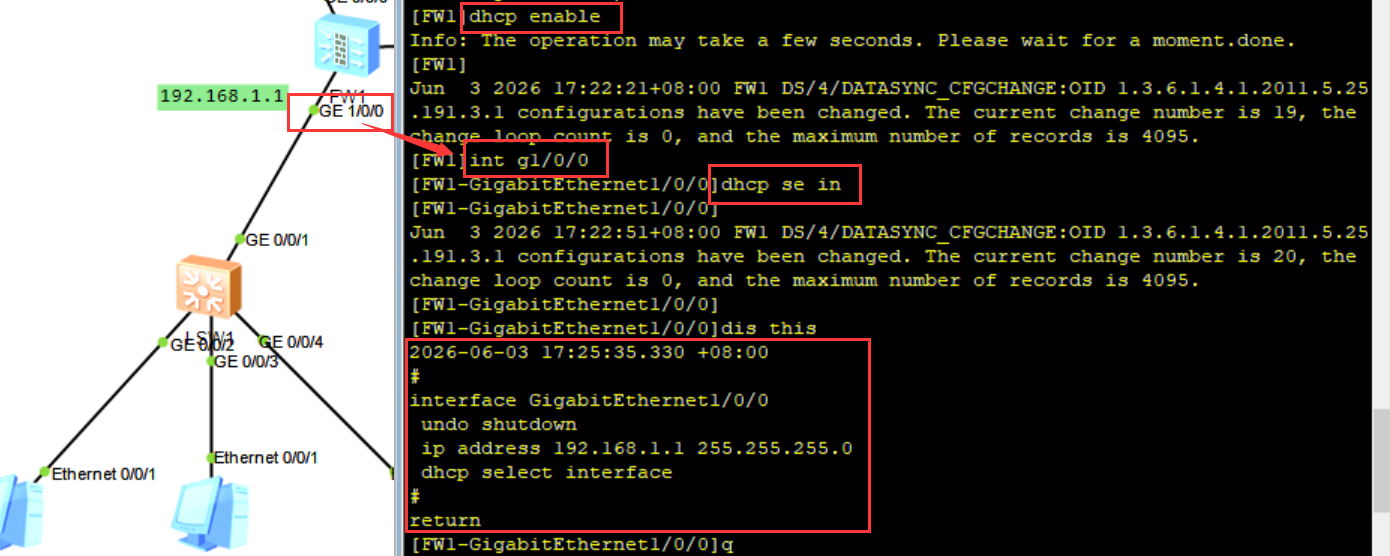

(2)配置dhcp

dhcp enable:开启dhcp

dhcp select interface:接口开启dhcp

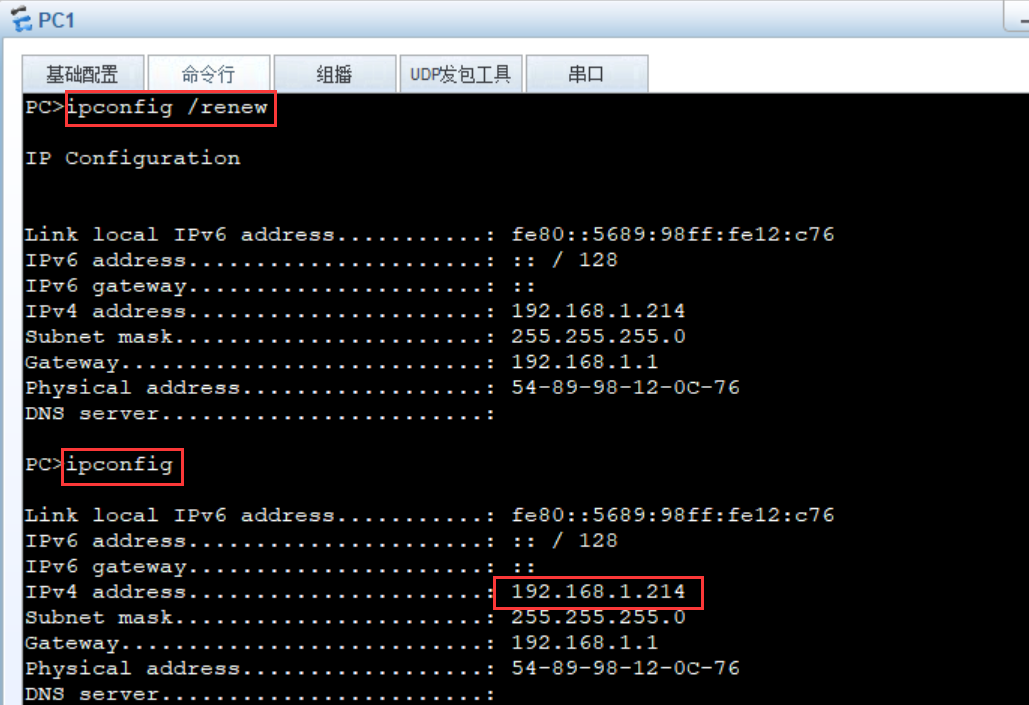

ipconfig /renew :重新获取IP

注:PC机必须开启DHCP模式

dhcp server dns-list xxx:配置dns让PC能正常上网

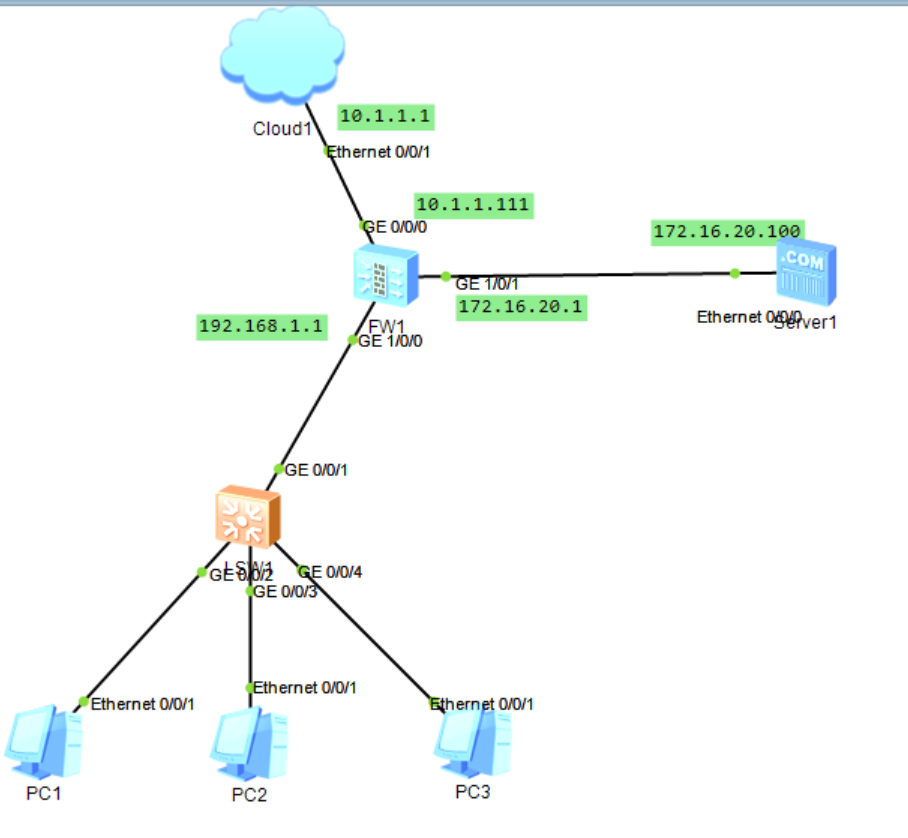

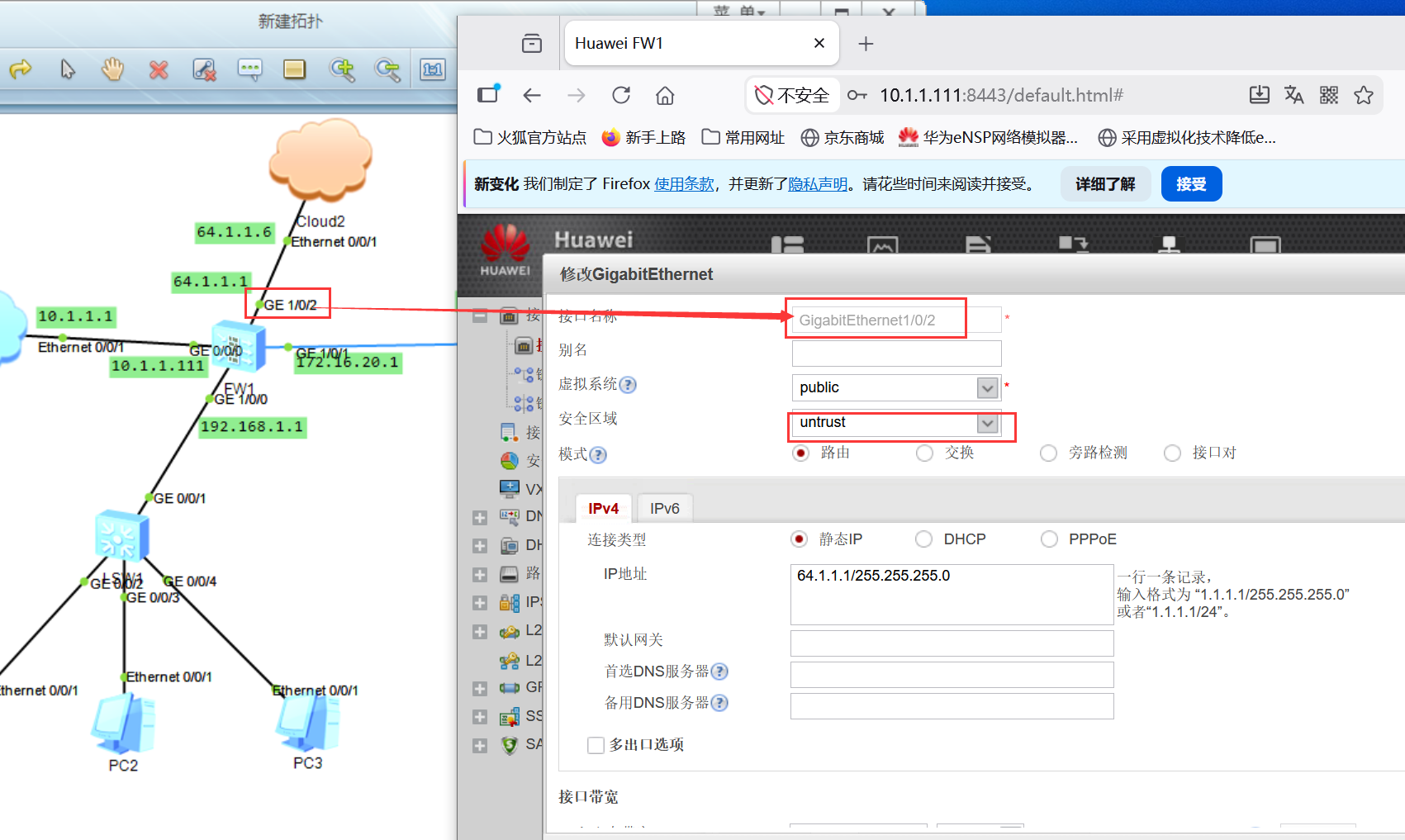

后文将cloud2当作外网进行配置

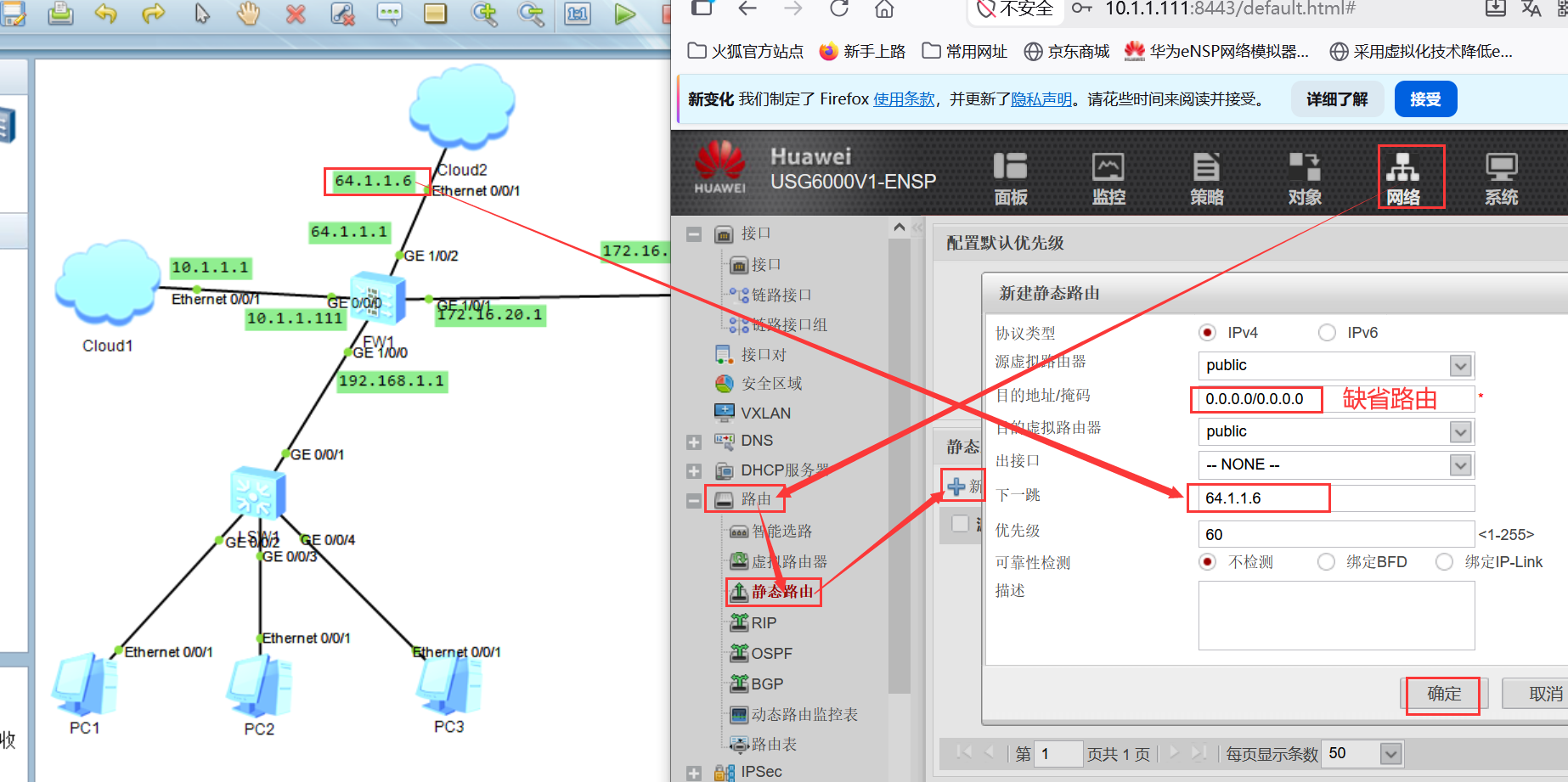

(3)静态路由

大型网络用OSPF

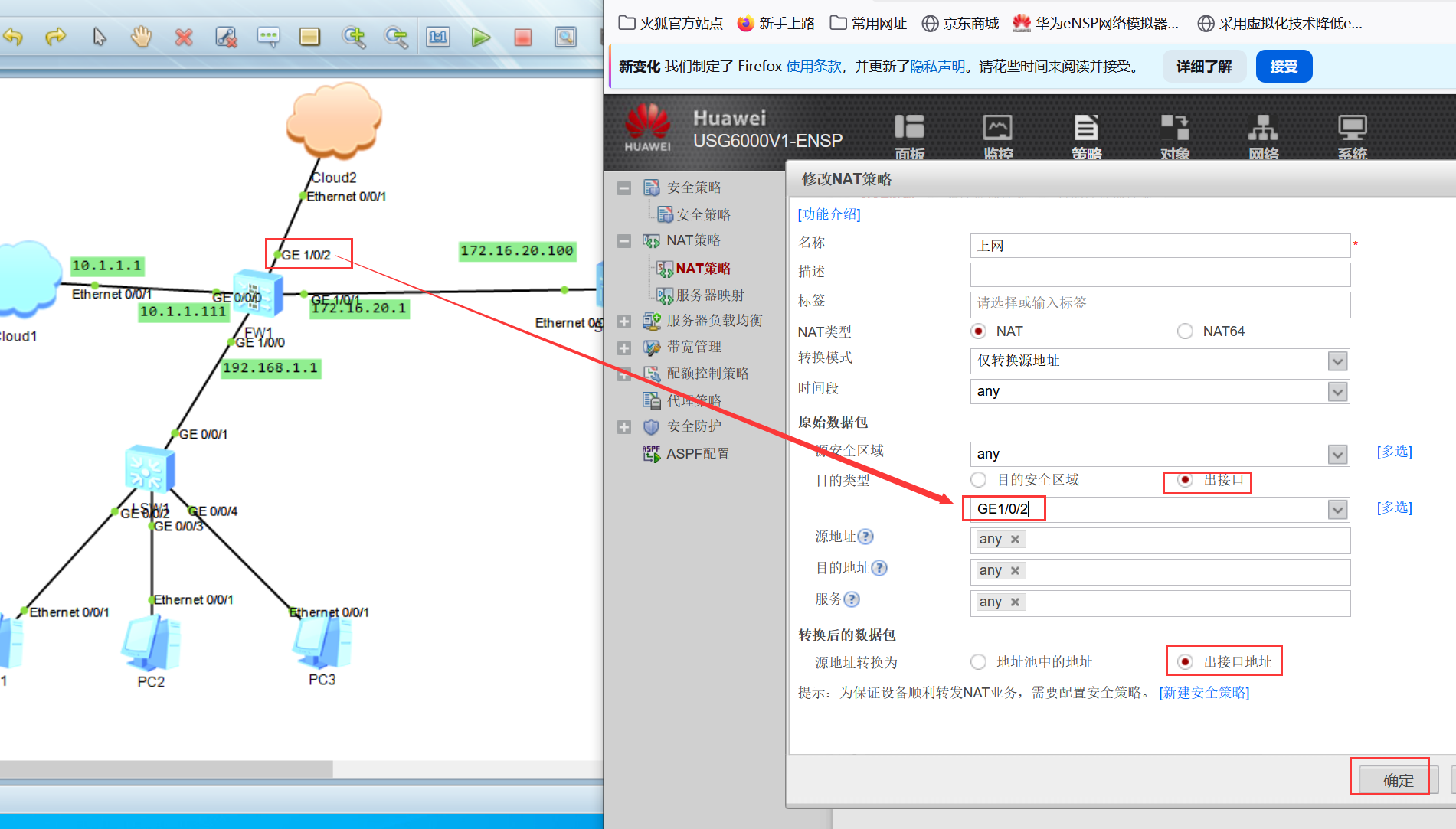

(4)NAT转换
(5)安全策略

连接外网的安全域为不信任

内网为信任

注:dmz为半信半疑区

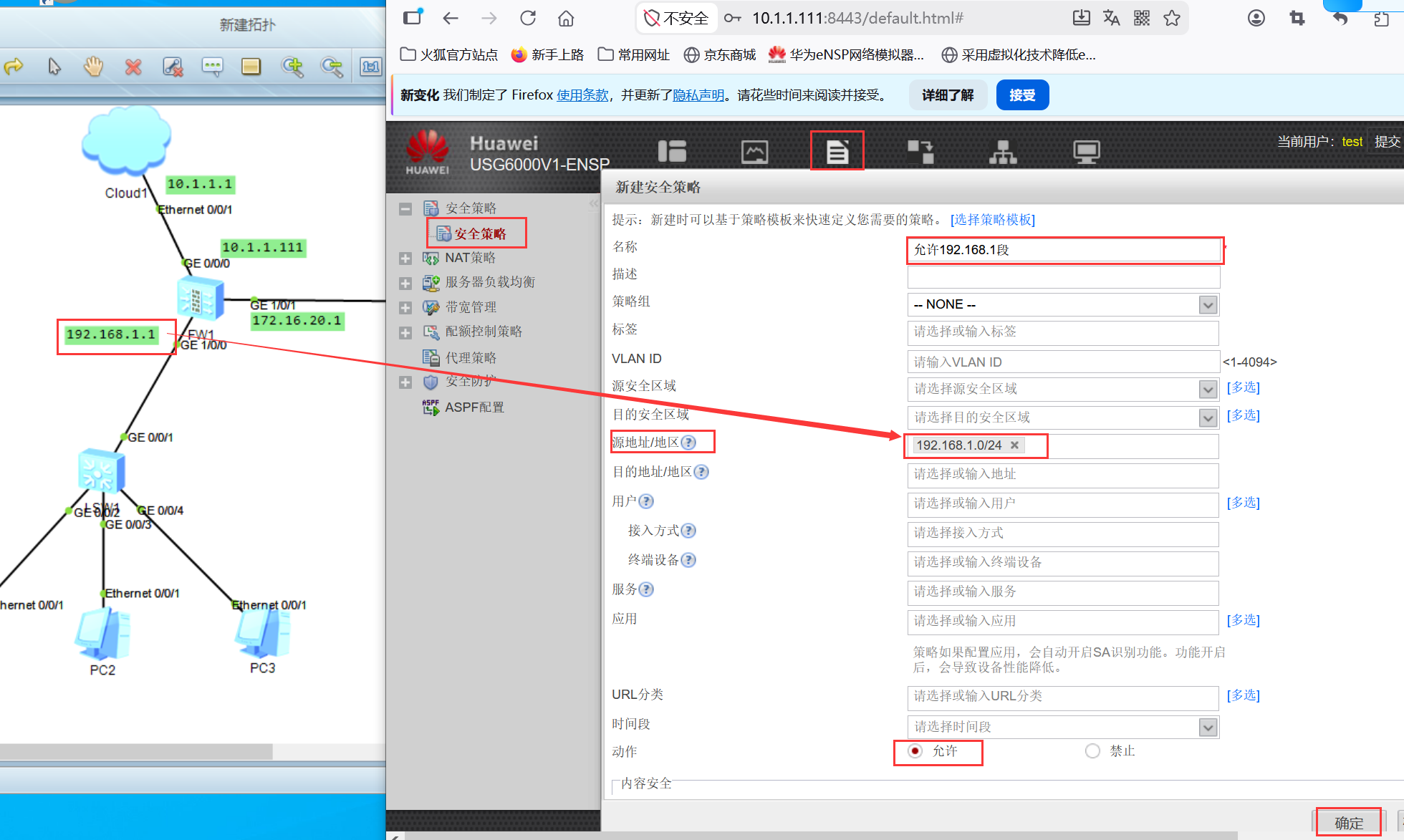

(6)添加安全策略

这样PC机就能访问外网了。

二、WLAN相关

(0)概念理解

WLAN需要AC+AP共同完成。AC控制AP,相当于AP的后台管理系统,且只要如拓扑图做了AC就能控制多台AP。而家用路由器一般为AC+AP的集合体,只能管理本身。

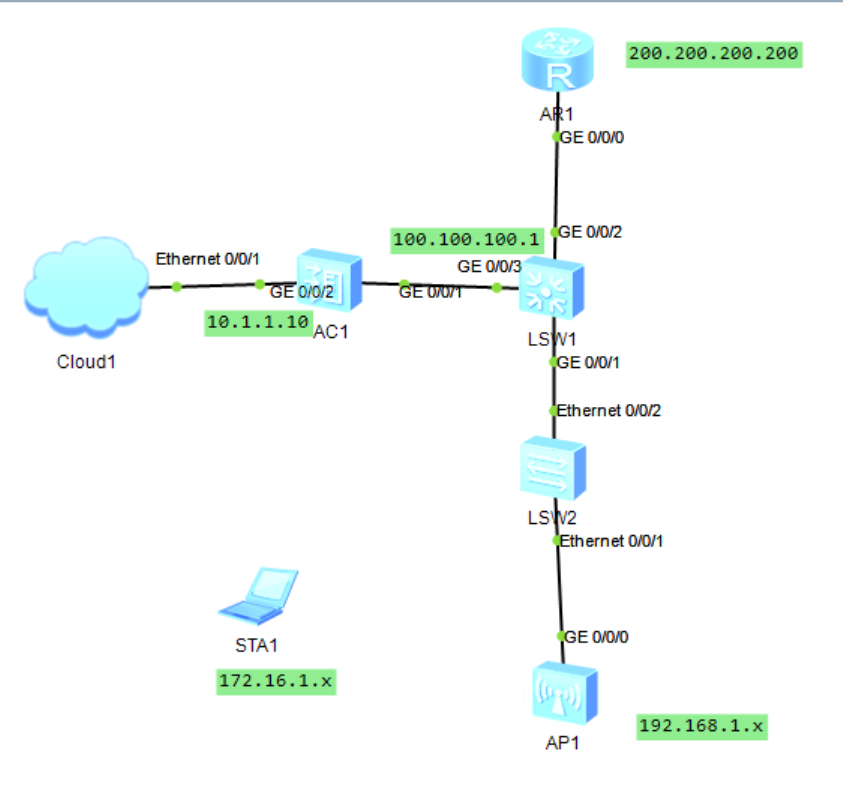

(1)拓扑图

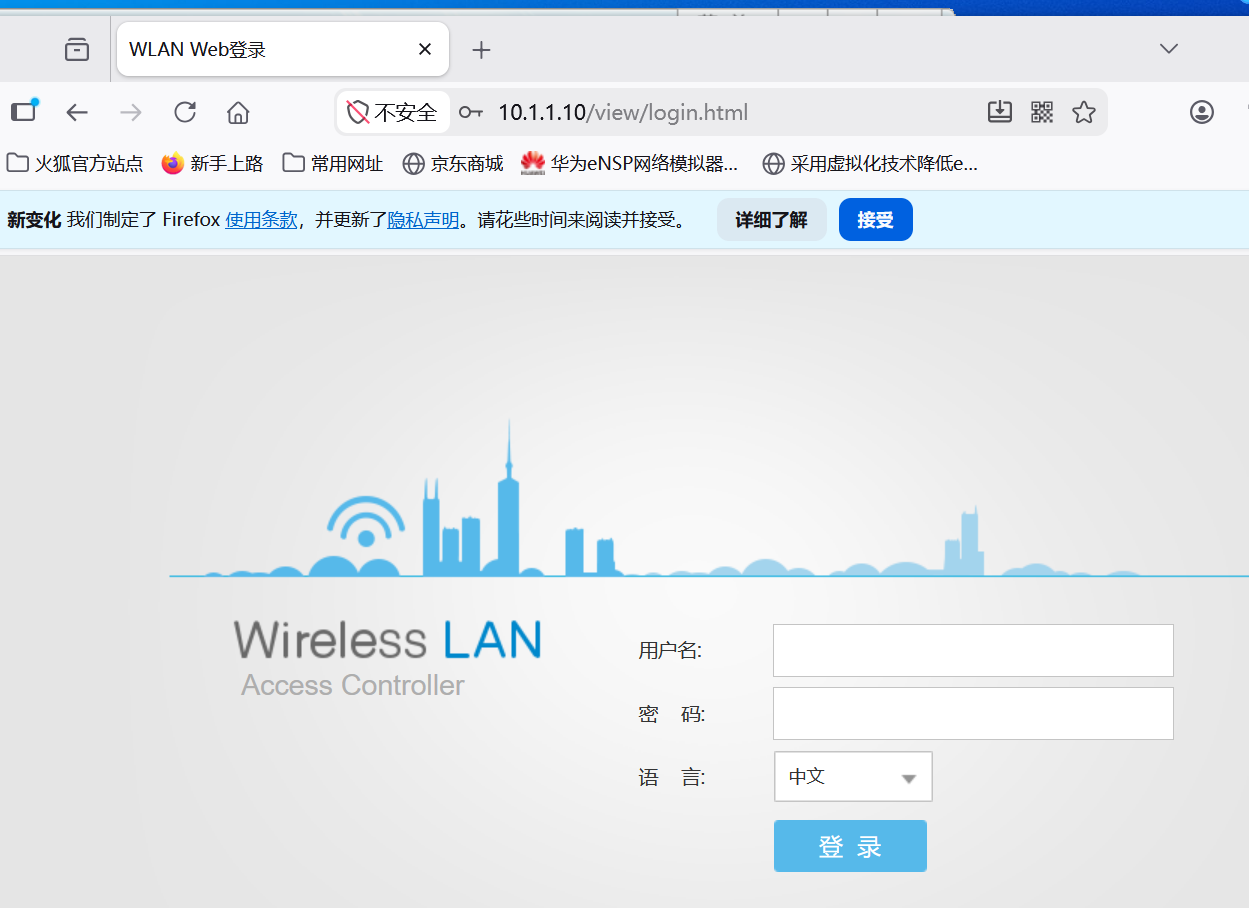

(2)登入web管理界面

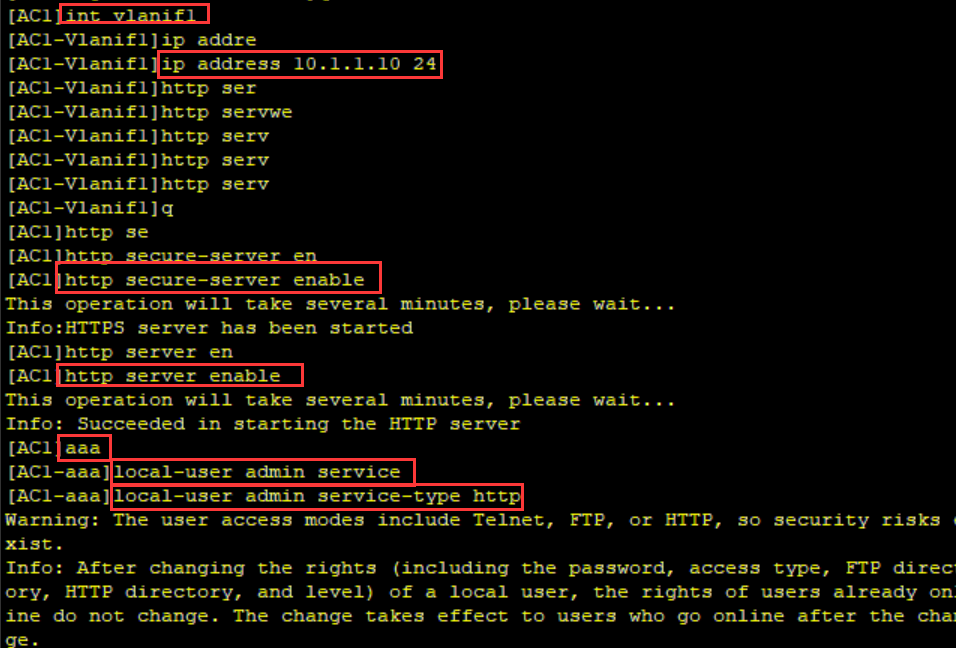

对AC1进行如下配置

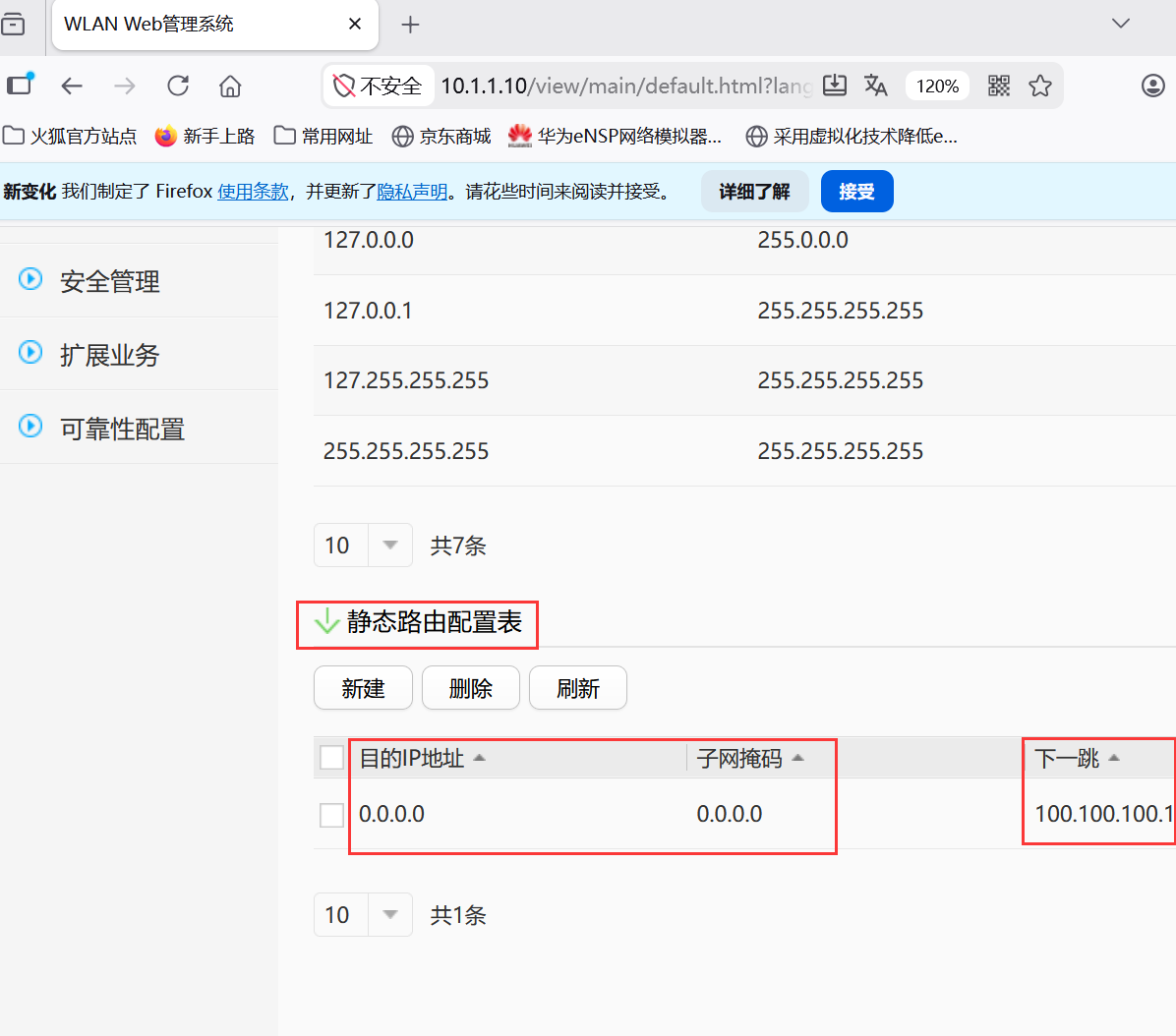

(3)AC配置静态路由

也可以命令行(ip route-static 0.0.0.0 0 100.100.100.1)

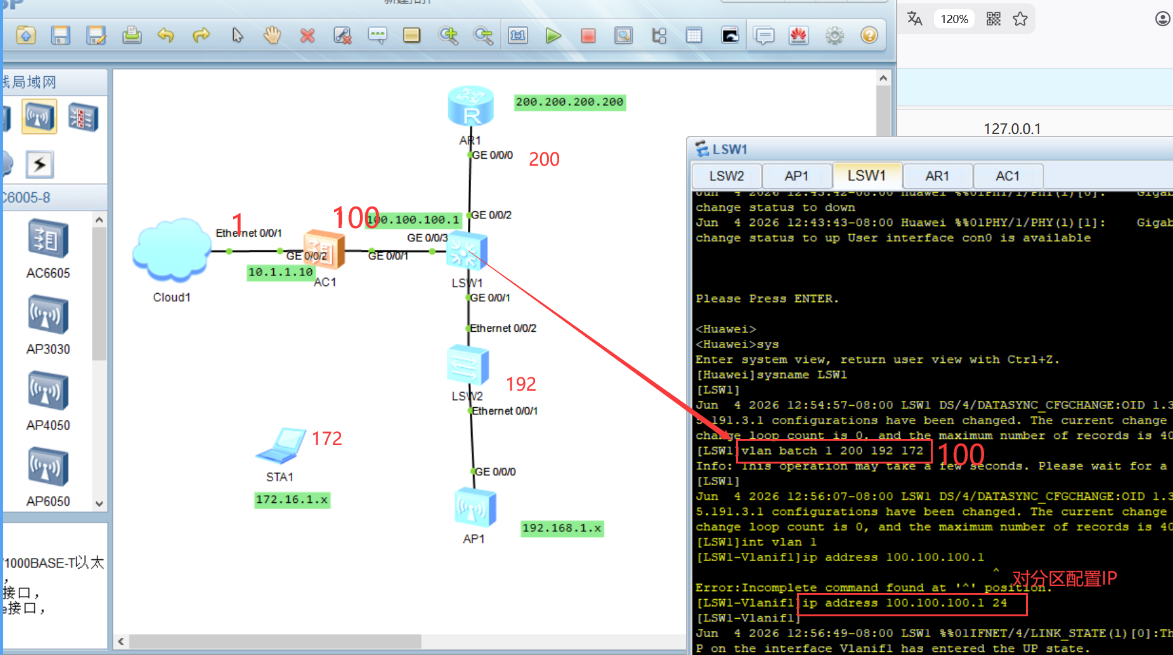

(4)核心交换机配置

创建vlan池(vlan batch xxx xxx ),之后将与池中对应vlan(int vlan xx )与各接口IP绑定(ip address xxx 24)

绑定后对AC1的1口、LSW1的3和1口都设置trunk(port link-type trunk && port trunk allow-pass vlan all)

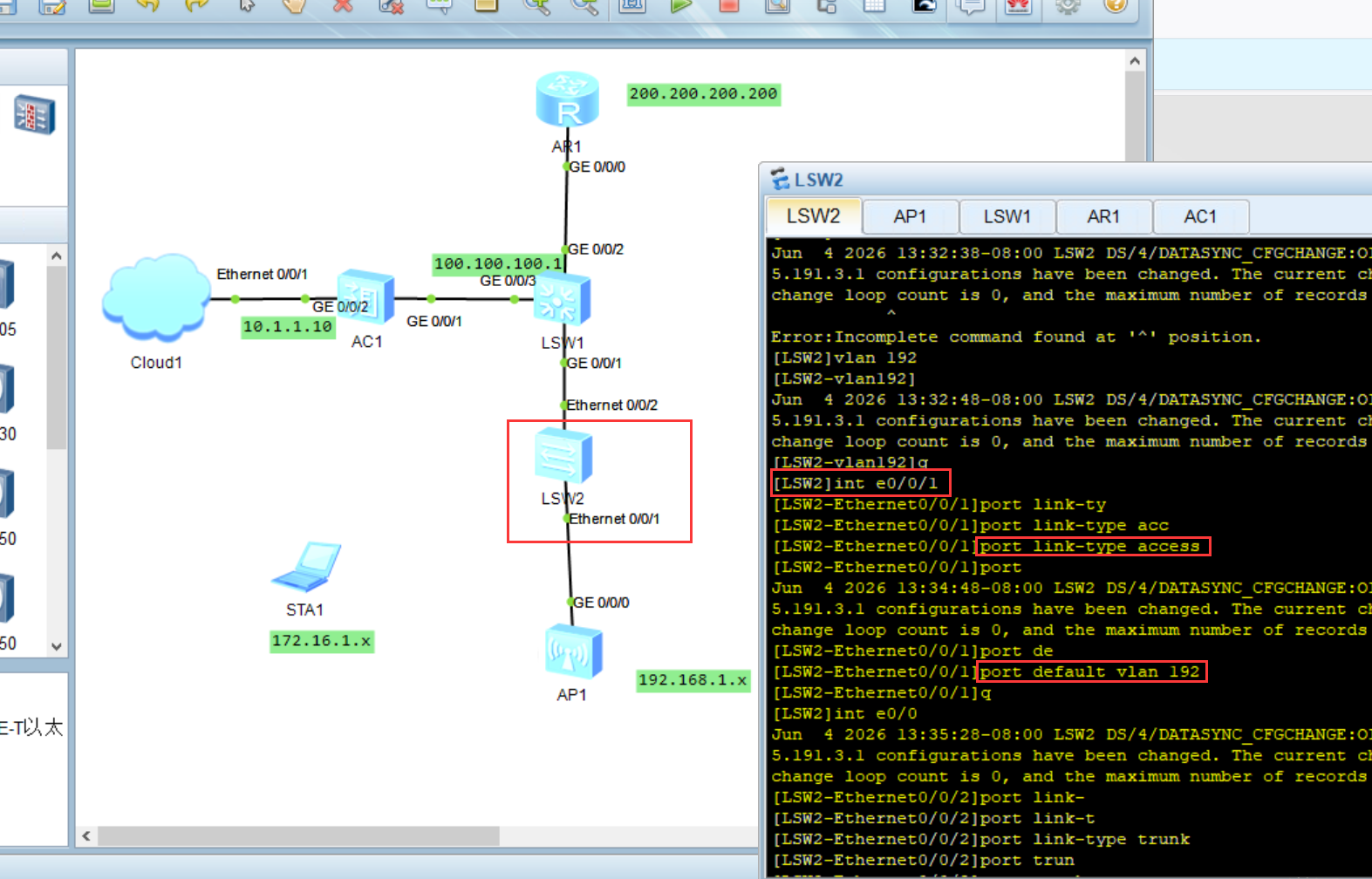

(5)下行交换机配置

对下行交换机LSW2的1口做如图操作(port link-type access && port default vlan 192),2口也跟LSW1的1口一样设置trunk

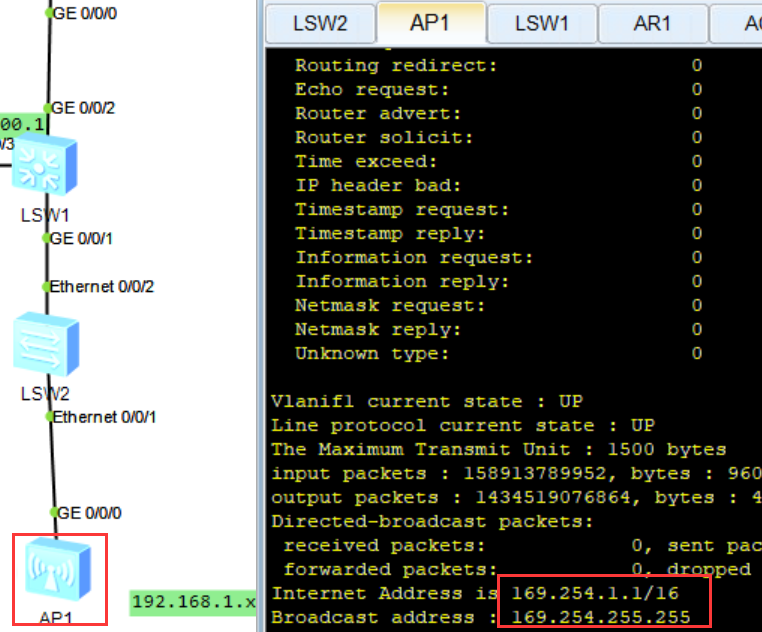

dis ip int在AP1上查看发现为169并不是192

(6)回到核心交换机LSW1配置

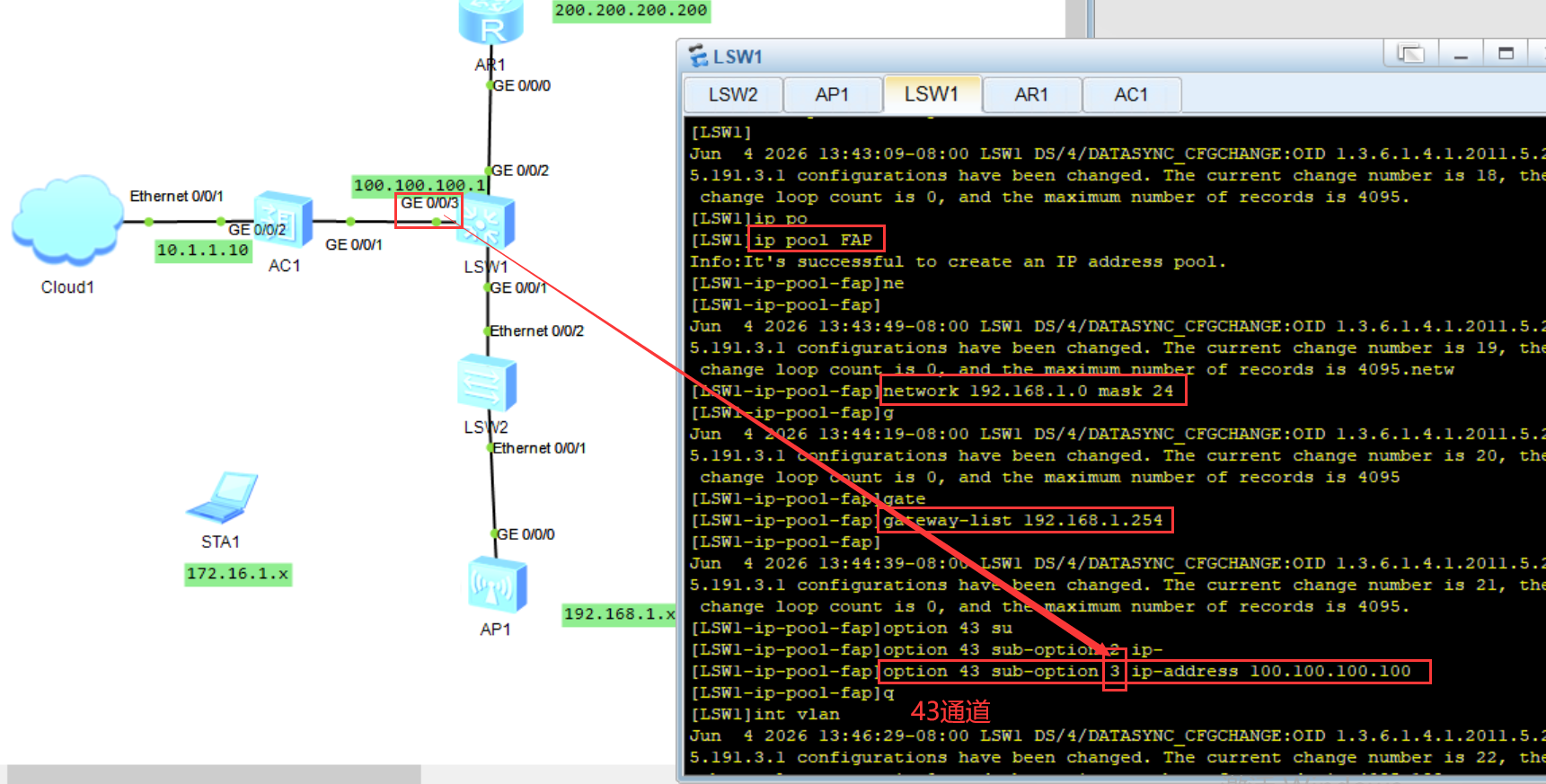

开启dhcp(dhcp enable ),创建IP池(ip pool FAP ),设置IP池网段网关(做dhcp),地址池连通与ac的通道(option 43 sub-option x ip-address xxx)

注:AC1的1口IP为100.100.100.100

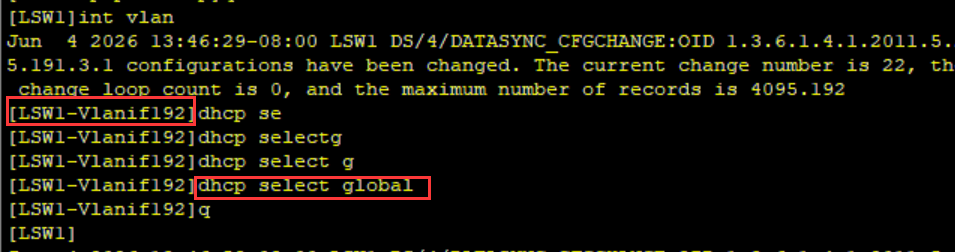

进入vlan192开启dhcp全局配置

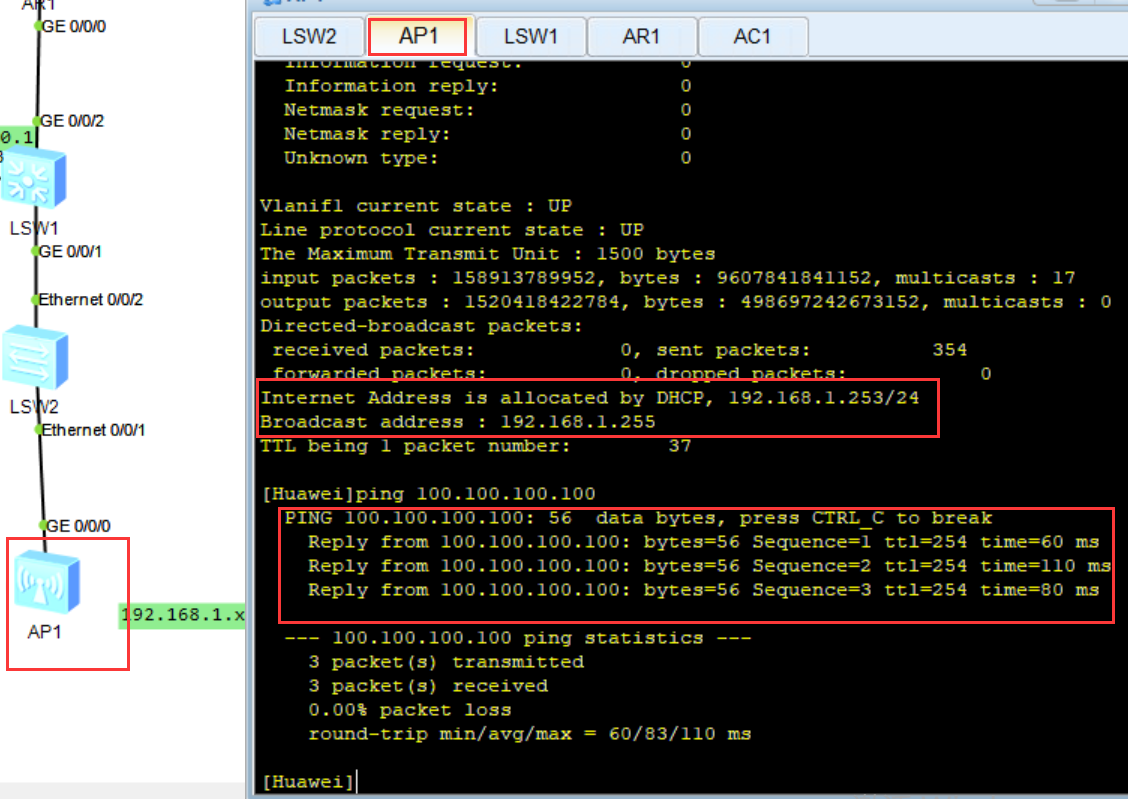

配置完成可查(dis ip int)到IP为192,且AP能ping通AC的1口地址

(7)AC配置/wlan参数设置

ac开启隧道连接(capwap source int vlan xxx)

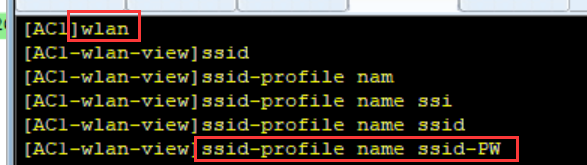

(7.1)ssid模板
(7.2)安全模板

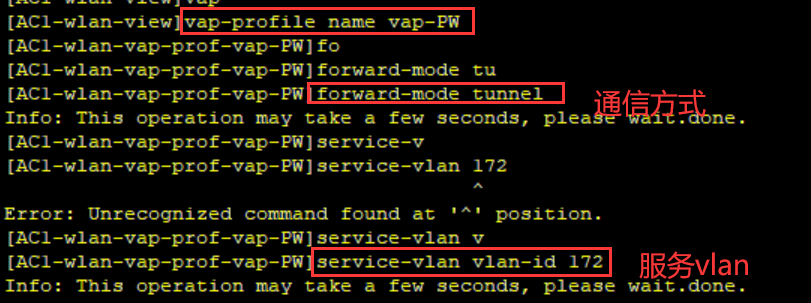

(7.3)vap模板

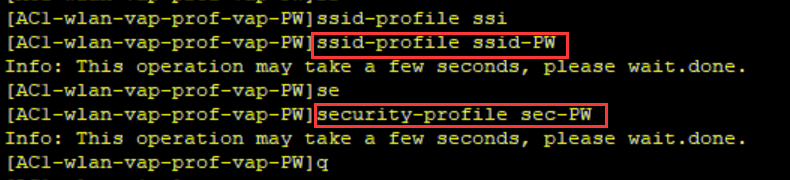

(7.4)vap上绑定模板

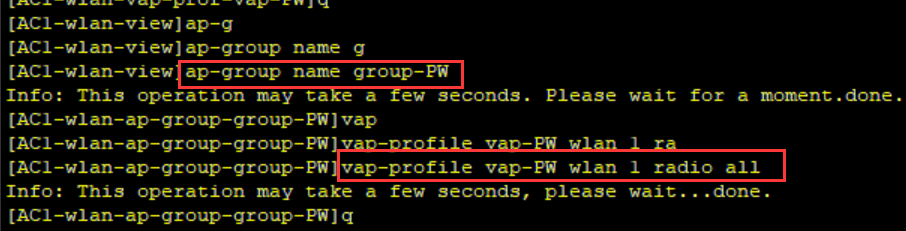

(7.5)创建组,绑定vap

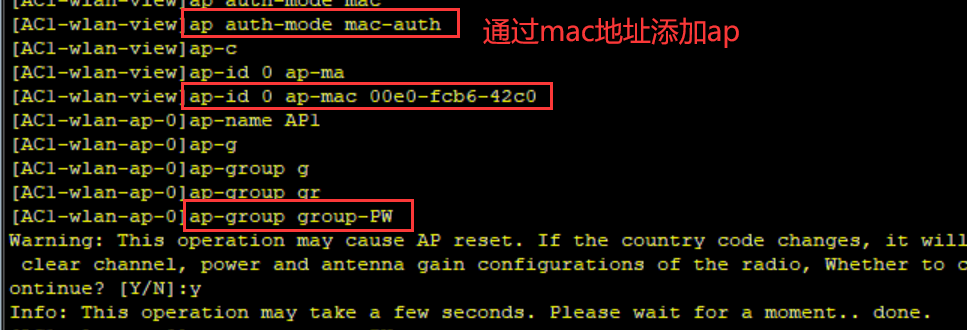

dis int查看AP的mac地址,将AP加入到group-PW中后会重启完成认证

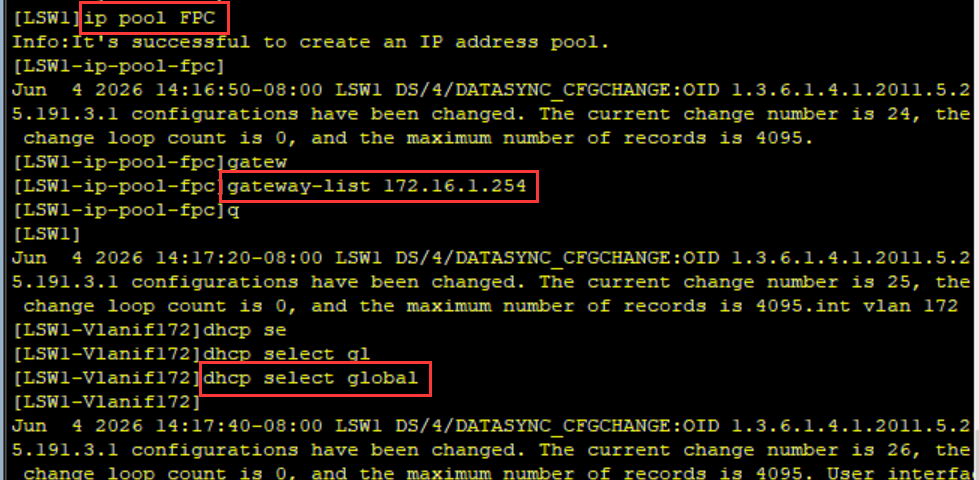

回到LSW1中添加172的IP池

待AP1重启完成即可。
