前言 ：
上期我们留了一个问题：
5个IO，真的能控制20个LED吗？
有些不做消费级遥控器的朋友，可能不太理解其中的成本压力。
但如果你做过大批量、微利的产品就会知道------
用最少的成本，实现最多的功能，才是真正的工程能力。
本期，我们就来拆解这个操作过程。
一、原理：与按键T型扫描相似，但有本质不同
这种方法，和按键的T型扫描非常接近。
但因为：
按键 → 无方向（按下即导通）
LED → 有方向（必须正向偏置才亮）
所以计算方式不同：
按键扫描数量 = 组合计算方法
LED扫描数量 = 排列计算
结论：
同样n个IO，可控制的LED数量 = 可扫描按键数量的2倍
5个IO →
按键：5×4/2=105×4/2=10 个
LED：5×4=205×4=20 个 ✅
二、电路图（核心）
（上图为：LED电路）
乍一看，和T型按键扫描电路结构一模一样。
唯一的区别是：
每个"按键位置"被替换为正反并联的两个LED。
正向 → 亮其中一个LED
反向 → 亮另一个LED

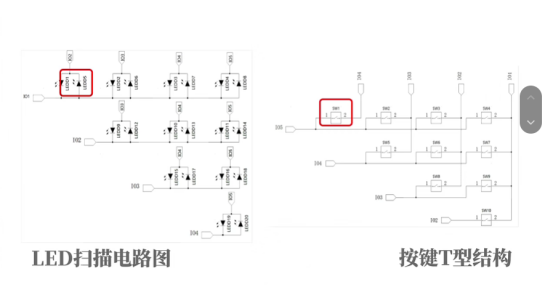

（对比图）
三、操作过程（完整时序）
我们以 5个IO（IO1--IO5） 为例，逐步说明。
第一步：IO1 = 低电平，准备点亮正向LED组
IO1 输出 低电平
IO2--IO5 设置为 输入（不加上下拉）
此时所有LED熄灭
依次判断并点亮：
|---------|----------|----------------|--------|----------|
| LED | 条件判断 | 操作 | 等待 | 恢复 |
| LED1 | 需要点亮 | IO2 = 输出 + 高电平 | 50μs | IO2恢复为输入 |
| LED2 | 需要点亮 | IO3 = 输出 + 高电平 | 50μs | IO3恢复为输入 |
| LED3 | 需要点亮 | IO4 = 输出 + 高电平 | 50μs | IO4恢复为输入 |
| LED4 | 需要点亮 | IO5 = 输出 + 高电平 | 50μs | IO5恢复为输入 |
✅ 此时完成 LED1--LED4 的控制。
第二步：IO1 = 高电平，准备点亮反向LED组
IO1 改为 输出高电平
依次操作 LED5--LED8
|---------|----------|----------------|--------|----------|
| LED | 条件判断 | 操作 | 等待 | 恢复 |
| LED5 | 需要点亮 | IO2 = 输出 + 低电平 | 50μs | IO2恢复为输入 |
| LED6 | 需要点亮 | IO3 = 输出 + 低电平 | 50μs | IO3恢复为输入 |
| LED7 | 需要点亮 | IO4 = 输出 + 低电平 | 50μs | IO4恢复为输入 |
| LED8 | 需要点亮 | IO5 = 输出 + 低电平 | 50μs | IO5恢复为输入 |
✅ 此时完成 LED5--LED8 的控制。
第三步：切换公共端，继续点亮其他方向组合
把 IO1 恢复为输入
把 IO2 设为输出低电平（作为新的公共阴极）
依次操作 LED9--LED11（以及后续组合）
按此逻辑循环扫描所有 5×4=205×4=20 种IO对组合。
四、时间参数与视觉连续性
每个LED点亮/熄灭切换时间 = 50μs
20个LED完整一轮 = 20×50μs=1ms
扫描频率 = 1kHz
人眼的视觉暂留极限约 24Hz
1kHz 远高于此 → 人眼看不出LED在快速切换
只会"看到"所有需要的LED同时持续点亮
五、总结一句话
不是用更多IO，而是用"方向 + 时间"换数量。
这种方法在消费电子、遥控器、键盘背光、小家电面板中非常实用。
既省IO，又省MCU成本，还能保持用户体验。
关注我，带你掌握更多射频遥控与嵌入式底层的控制逻辑。
