一. I.MX6ULL时钟系统详解
I.MX6ULL 的系统主频为 528MHz ，有些型号可以跑到 696MHz，但是默认情况下内部 boot r om 会将 I.MX6ULL 的主频设置为 396MHz 。在使用 I.MX6ULL 的时候肯定是要发挥它的最大性能，那么主频肯定要设置到 528MHz (其它型号可以设置更高， 比如 696MHz)，其它的外设时钟也要设置到 NXP 推荐的值，如下表所示。
1.1 系统时钟的来源

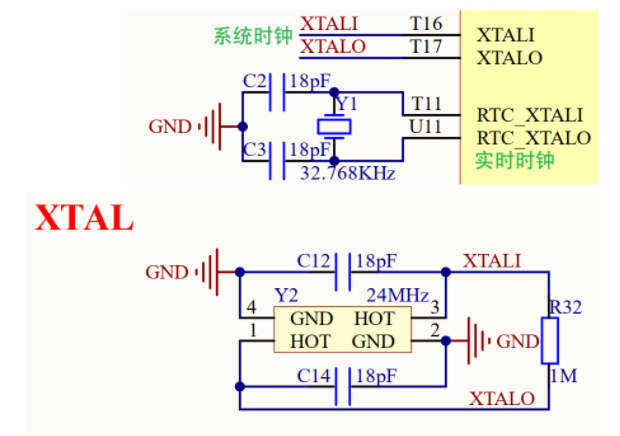

从图中可以看出 I.MX6ULL 开发板的系统时钟来源于两部分：32.768KHz 和 2 4MHz 的晶振，其中 32.768KHz 晶振 是 I.MX6ULL 的 RTC 时钟源(实时时钟)，24MHz 晶振是 I.MX6ULL 内核和其它外设的时钟源，也是重点
1.2 七路 PLL 时钟源
I.MX6ULL 的外设有很多，不同的外设时钟源不同，NXP 将这些外设的时钟源进行了分组， 一共有 7 组，这 7 组时钟源都是从 24MHz 晶振 PLL 而来的，因此也叫做 7 组 PLL
PLL：锁相环（Phase-Locked Loop） 全称：相位锁定环路，模拟高频发生电路
**功能：**外部只有低速晶振（i.MX6ULL 为 24MHz），PLL 可以把 24MHz 成倍放大到几百 MHz，供给 CPU、DDR、高速外设。 普通分频器只能降频，只有 PLL 能升频。

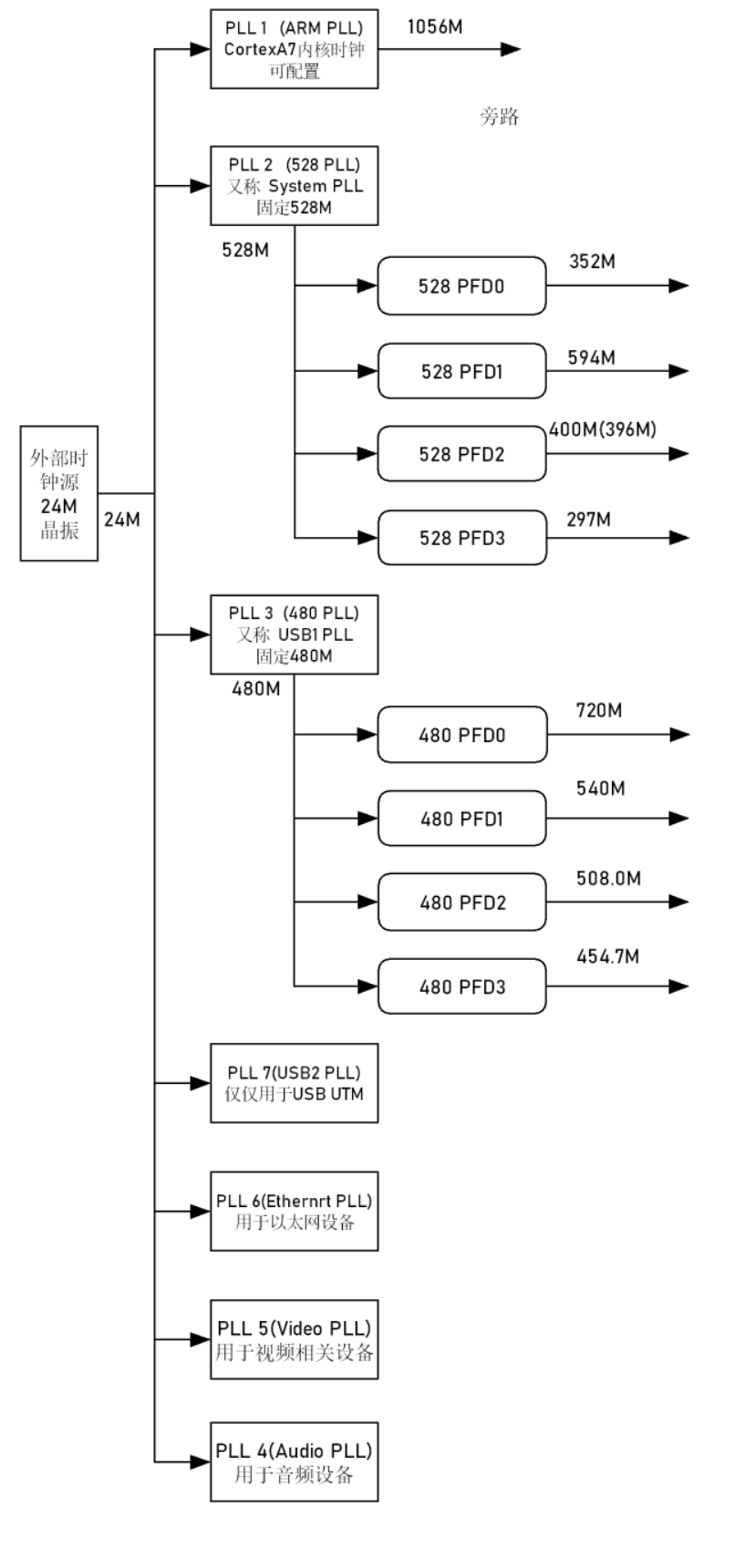

这七个PLL如下表所示：
|----------------------------------------|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| ARM PLL PLL 1 | 作用：给 Cortex-A7 CPU 内核提供主频时钟 该锁相环从 24 MHz 的参考时钟中合成出具有低抖动的时钟。 此锁相环的时钟输出频率范围在 650 MHz 至 1.3 GHz之间。 输出频率由 7 位寄存器字段 **CCM_ANALOG_PLL_ARMDIV_SELECT**来选择，地址：0x020C8000 PLL 输出频率 = Fref * DIV_SEL / 2 |
| System PLL (528 PLL) PLL 2 | 固定倍频，不可软件修改,输出恒定 528MHz，固定22倍频 PFD 典型输出： PFD0 = 352 MHz PFD1 = 594 MHz PFD2 = 400(396) MHz PFD3 = 297 MHz **作用：**SoC 绝大多数总线、内存、通用外设时钟所使用，通常 528_PLL 和这 4 路 PFD 是 I.MX6U 内部系统总线的 时钟源，比如内处理逻辑单元、DDR 接口、NAND/NOR 接口等等 |
| USB1 PLL (480 PLL) PLL 3 | 固定倍频，不可软件修改,输出恒定 480 MHz，固定倍频20倍频 PFD 典型输出： PFD0 = 720 MHz PFD1 = 540 MHz PFD2 = 508 MHz PFD3 = 454.7 MHz 作用：此路 PLL 主要用于 USBPHY，但是其和四路 PFD 同样也可以作为其他外设的根时钟源 |
| PLL 4 Audio PLL | 主供给音频使用 音频接口：SPDIF, SAI1 - SAI3 输出范围：650MHz ~ 1.3GHz 输出频率可通过编程 CCM_ANALOG_PLL_AUDIO、CCM_ANALOG_PLL_VIDEO 和 CCM_ANALOG_MISC2 寄存器组中的字段来设定，其依据以下公式计算得出： PLL output frequency = Fref * (DIV_SELECT + NUM/DENOM) |
| PLL 5 Video PLL | 主供给视频外设，和图像处理有关的外设 eg：RGB LCD接口 输出范围：650MHz ~ 1.3GHz 输出频率可通过编程 CCM_ANALOG_PLL_AUDIO、CCM_ANALOG_PLL_VIDEO 和 CCM_ANALOG_MISC2 寄存器组中的字段来设定，其依据以下公式计算得出： PLL output frequency = Fref * (DIV_SELECT + NUM/DENOM) |
| PLL 6 Ethernet PLL | 此路 PLL 固定为 20+5/6 倍频，因此 ENET_PLL=24MHz * (20+5/6) = 500MHz。 作用：用于生成网络所需的时钟 |
| PLL 7 USB2 PLL | 用来调试 |

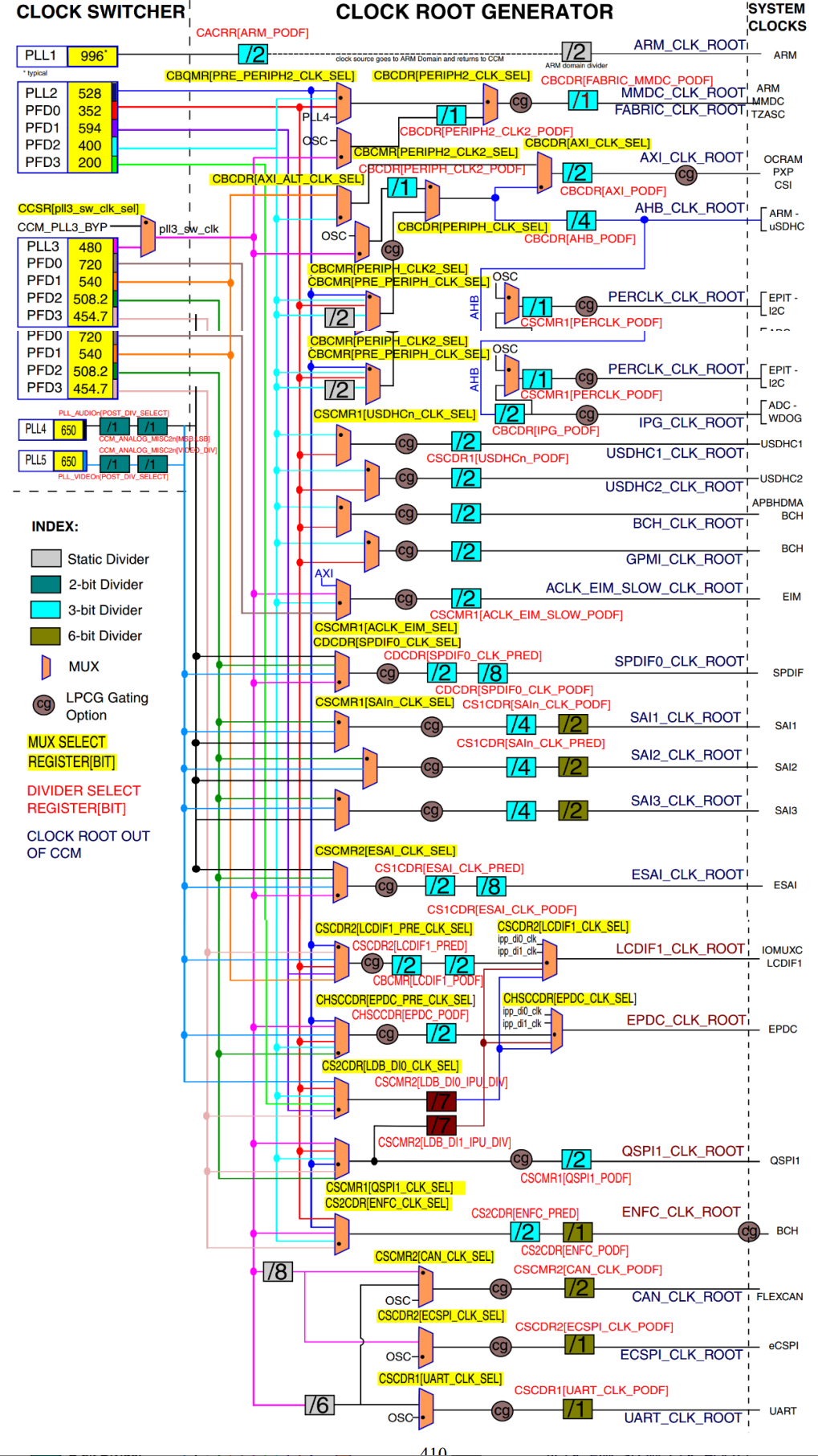

1.3 CCM clock tree 时钟树简介
在图中一共有三部分：CLOCK_SWITCHER 、CLOCK ROOT GENERATOR 和 SYSTEM CLOCKS。其中左边的 CLOCK_SWITCHER 就是上一小节讲解的那 7 路 PLL 和 8 路 PFD，右边的 SYSTEM CLOCKS 就是芯片外设，中间的 CLOCK ROOT GENERATOR 是 最复杂的！这一部分就像"月老"一样， 给左边的 CLOCK_SWITCHER 和右边的 SYSTEM C LOCKS 进行牵线搭桥。外设时钟源是有多路可以选择的，CLOCK ROOT GENERATOR 就负 责从 7 路 PLL 和 8 路 PFD 中选择合适的时钟源给外设使用
1.4 有关时钟配置的器件
1.4.1 PLL
锁相环： phased locked loop
作用： 倍频
倍频因子： N
输出：24*N
1.4.2 Prescaler
预分频器： Prescaler
作用： 分频
分频因子： M
输出：24/M

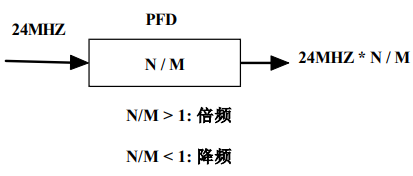

1.4.3 PFD
相位分数分频器： phased fraction divder
作用： 可以倍频也可以降频
倍频，分频因子： N M
输出：24 * N / M
N /M >1：倍频
N / M<1：降频
二. 系统时钟配置
2.1 内核时钟配置
使用到的寄存器：
CCM：Clock Controller Module，时钟控制器模块的各种寄存器
CCM_ANALOG 系列寄存器
2.1.1 ARM内核时钟树

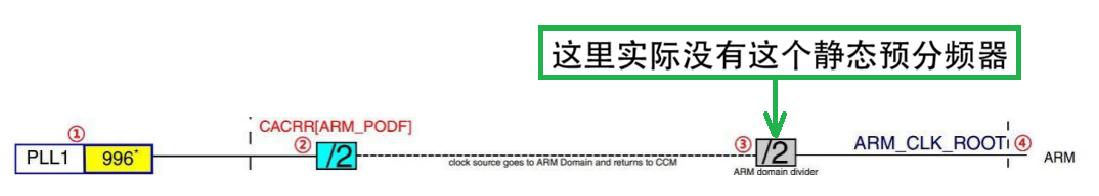

ARM内核时钟树如下图：
1、内核时钟源来自于 PLL1此时 PLL1 为 996MHz。
2、通过寄存器 CCM_CACRR 的 ARM_PODF 位对 PLL1 进行分频，可选择 1/2/4等分频，假如选择 2 分频，那么经过分频以后的时钟频率是 996/2=498MHz，也就是IMX6ULL 的主频
3、设置内核主频为 528MHz，那么 PLL1 可以设置为 1056MHz，寄存器CCM_CACRR 的 ARM_PODF 位设置为 2 分频即可。同理，如果要将主频设 置为 696MHz，那么 PLL1 就可以设置为 696MHz，CCM_CACRR 的 ARM_PODF 设置为 1 分 频即可。接下来详细的看一下 CCM_CACRR 和 CCM_ANALOG_PLL_ARMn 这两个寄存器

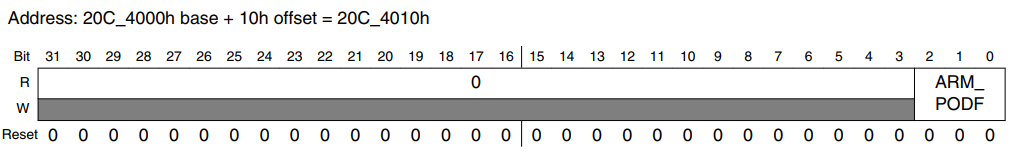

4、寄存器 CCM_CACRR (CCM ARM Clock Root Register) (内核根时钟寄存器)结构如下：
|--------------|-----------------------------------------------------------------------------|
| ARM_PODF | 000 ：一分频 001 ：二分频 010 ：三分频 011 ：四分频 100 ：五分频 101 ：六分频 110 ：七分频 111 ：八分频 |

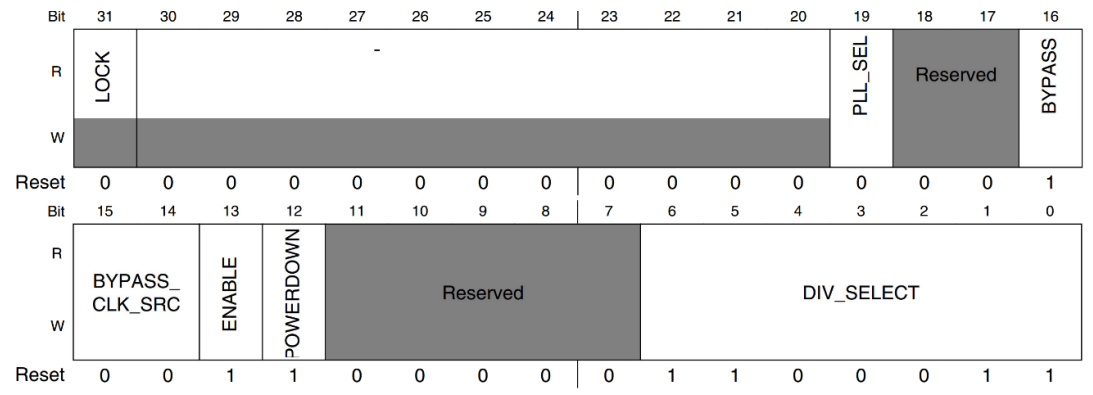

5、寄存器CCM_ANALOG_PLL_ARMn(ARM 锁相环控制寄存器 )
|--------------------|-----------------------------------------------------------------------------------------------------------------------------------------------------------|
| BYPASS_CLK_SRC | 0：选择24MHz晶振作为时钟源 |
| ENABLE | 1：使能 0：禁止 |
| DIV_SELECT | 此位设置 PLL1 的输出频率， 可设置范围为：54~108，可得出PLL1的范围：648 - 1296MHz 公式：PLL1 CLK = Fin * div_seclec/2.0，Fin=24MHz 如果 PLL1 要输出 1056MHz 的话，div_select 就要设置为 88 |
2.1.2 PLL1 时钟开关
配置内核前，boot rom 默认配置主频为396MHz ，在修改内核时钟频率的时候需要先将内核时钟源改为其他的时钟源，因为时钟频率突然的升高可能会导致内核工作状态死机等异常状态

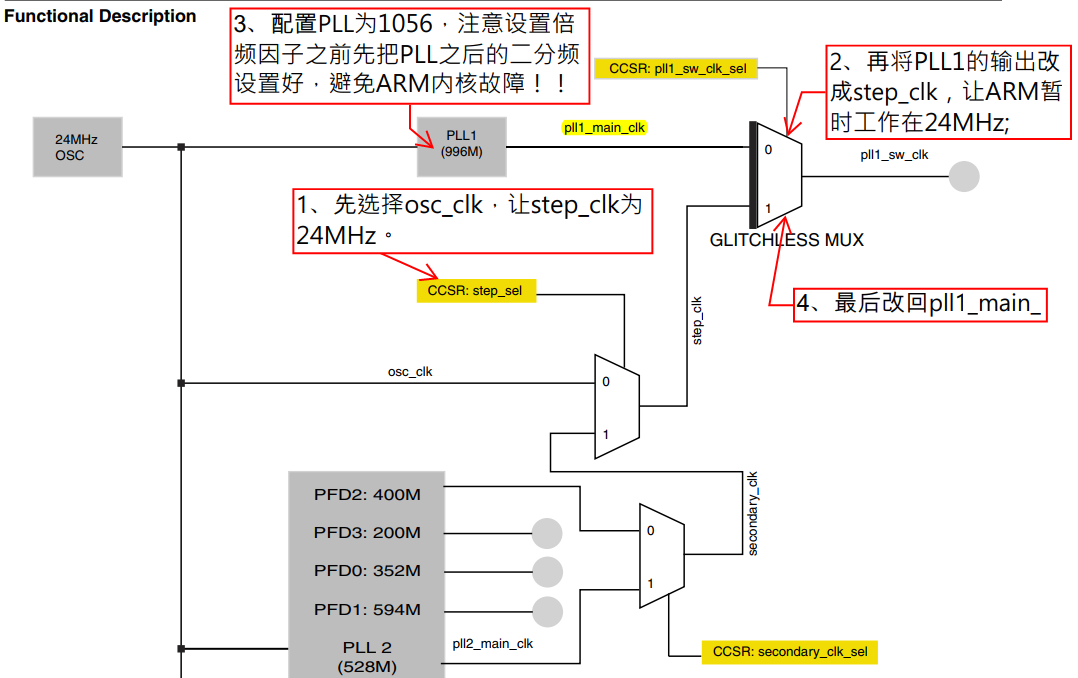

修改过程如下图所示：
1、pll1_sw_clk 也就是 PLL1 的最终输出频率
2、左边是一个选择器，选择 pll1_sw_clk 的时钟源，由寄存器 CCM_CCSR 的 PLL1_SW_ CLK_SEL 位决定 pll1_sw_clk 是选择 pll1_main_clk 还是 step_clk 。正常情况下应该选择 pll1_main_clk ，但是如果要对 pll1_main_clk(PLL1) 的频率进行调整的话，比如要设置 PLL1=1056 MHz ，此时就要先将 pll1_sw_clk 切换到 step_clk 上。等 pll1_main_clk 调整完成以后再切换回来
3、再下面也是一个选择器，选择 step_clk 的时钟源，由寄存器 CCM_CCSR 的 STEP_SEL 位来决定 step_clk 是选择 osc_clk 还是 secondary_clk 。一般选择osc_clk ，也就是24MHz 的晶振

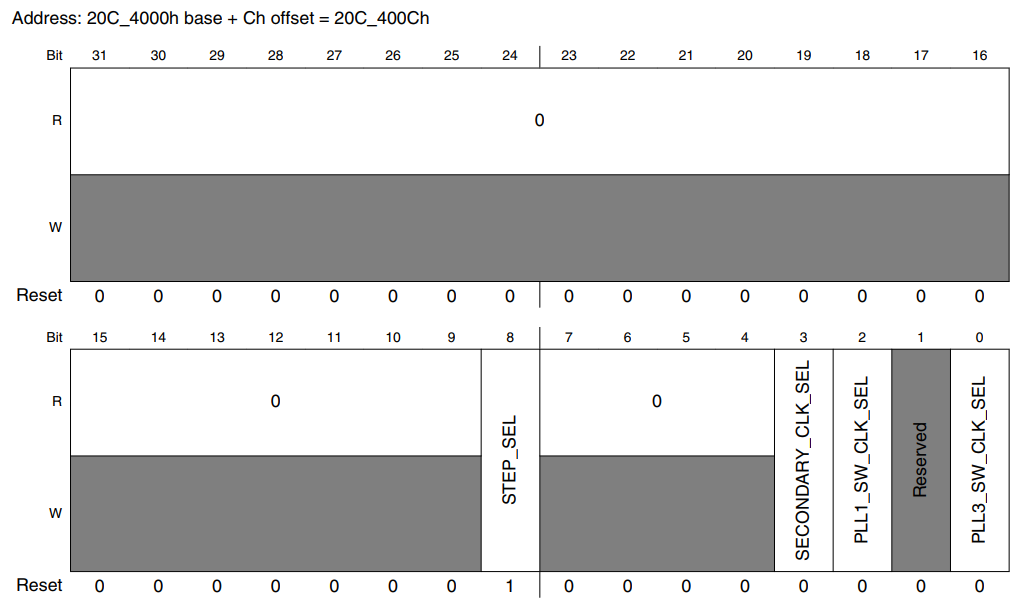

4、寄存器CCM_CCSR(CCM Clock Switcher register)---时钟切换寄存器
|---------------------|-----------------------------------------------------------------|
| STEP_SEL | 作用：选择step_clk的时钟源 0 ：选择 osc_clk (24M) 1 ：选择 secondary_clk |
| PLL1_SW_CLK_SEL | 作用：选择pll1_sw_clk的时钟源 0：选择pll1_main_clk 1：选择step_clk |
2.1.3 配置内核时钟示例代码
cpp
/配置 ARM 时钟
CCM->CCSR &= ~(1 << 8); /选择 step_clk = osc_clk = 24MHz
CCM->CCSR |= (1 << 2); /选择 pll1_sw_clk = step_clk = 24MHz
t = CCM_ANALOG->PLL_ARM;
t &= ~(3 << 14); /选择24MHz做为时钟源
t |= (1 << 13); /使能时钟
t &= ~(0x7F << 0); /先将低七位清零
t |= (88 << 0); /DIV_SELECT = 88
CCM_ANALOG->PLL_ARM = t;
CCM->CACRR |= (1 << 0); /设置PLL1输出二分频
CCM->CCSR &= ~(1 << 2); /选择 pll1_sw_clk = pll1_main_clk2.2 配置PLL2与PLL3的8个PFD

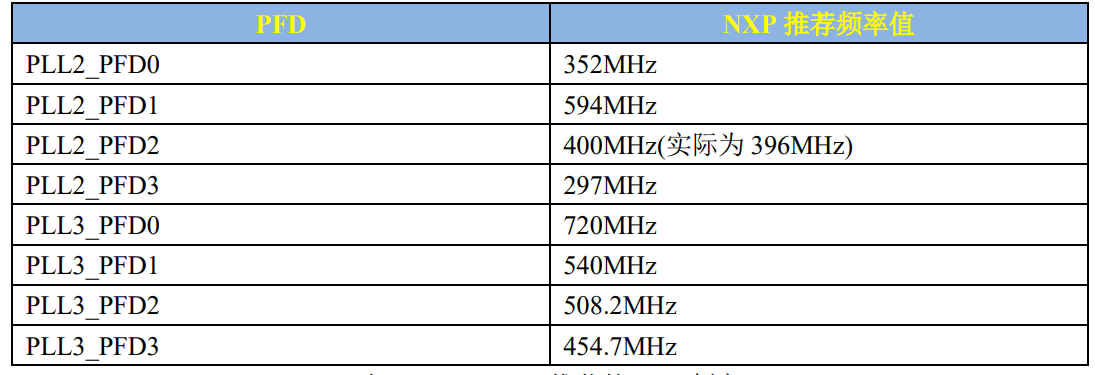

设置好主频以后还需要设置好其他的 PLL 和 PFD 时钟，PLL1 上一节已经设置了，PLL2、PLL3 和 PLL7 固定为 528MHz、480MHz 和 480MHz，PLL4~PLL6 都是针对特殊外设的，用到的时候再设置。因此，接下来重点就是设置 PLL2 和 PLL3 的各自 4 路 PFD，NXP 推荐的这 8 路 PFD 频率如图所示：
这两个要通过寄存器CCM_ANALOG_PFD_528与CCM_ANALOG_PFD_480来设置

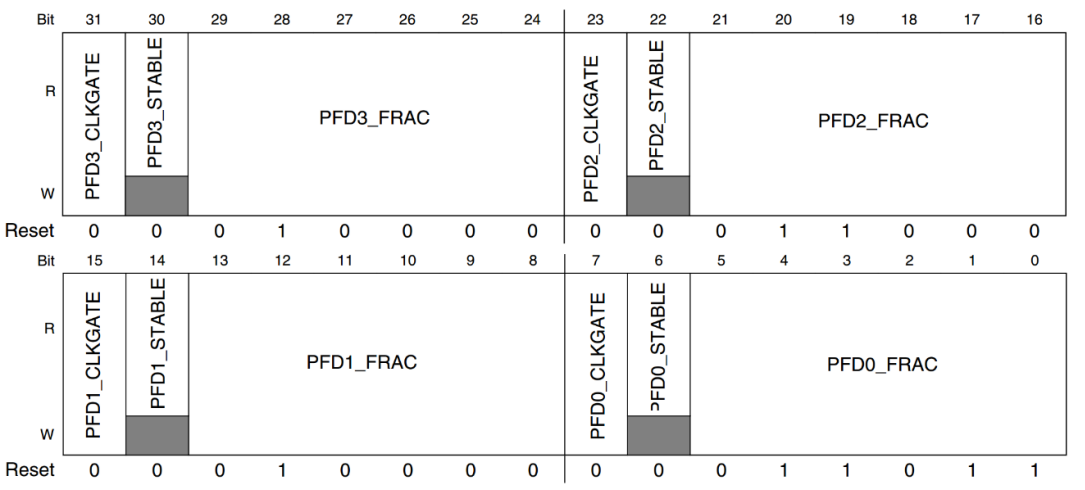

2.2.1 寄存器CCM_ANALOG_PFD_528
其余位同理：PLL2_PFD1~PLL2_PFD3 设置类似
|------------------|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| PFD0_FRAC | PLL2_PFD0 的分频数， PLL2_PFD0 的计算公式为 528*18/PFD0_FRAC 范围：此位可设置的范围为 12~35 如果 PLL2_PFD0 的频率要设置为 352MHz 的话 PFD0_FRAC=528* 18/352=27。 如果 PLL2_PFD0=352 MHz 的话，PFD0_FRAC=27 如果 PLL2_PFD1=594MHz 的话，PFD1_FRAC=16 如果 PLL2_P FD2=396MHz 的话，PFD2_FRAC=24 如果 PLL2_PFD3=297MHz 的话，PFD3_FRAC=32 |
| PFD0_STABLE | 此位为只读位，可以通过读取此位判断 PLL2_PFD0 是否稳定 |
| PFD0_CLKGATE | PLL2_PFD0 输出使能位， 为 1 的时候关闭 PLL2_PFD0 的输出， 为 0 的时候使能输出 |
2.2.2 寄存器CCM_ANALOG_PFD_480
从图可以看出，寄存器 CCM_ANALOG_PFD_480n 和 CCM_ANALOG_PFD_528n 的结构是一模一样的，只是一个是 PLL2 的，一个是 PLL3 的。寄存器位的含义也是一样的，只是频率计算公式不同，
比如 PLL3_PFDX=480*18/PFDX_FRAC(X=0~3)
如果 PLL3_PFD0=720 MHz 的话，PFD0_FRAC=12；
如果 PLL3_PFD1=540MHz 的话，PFD1_FRAC=16;
如果 PLL3_P FD2=508.2MHz 的话，PFD2_FRAC=17；
如果 PLL3_PFD3=454.7MHz 的话，PFD3_FRAC=19
2.2.3 示例代码
cpp
/配置 PLL2 的四路PFD：PFD0 PFD1 PFD2 PFD3
t = CCM_ANALOG->PFD_528;
/配置PLL2的四路PFD输出指定频率时钟并且使能时钟
t &= ~((0x3F << 0) | (0x3F << 8) | (0x3F << 16) | (0x3F << 24));
t &= ~((1 << 7) | (1 << 15) | (1 << 23) | (1 << 31)); /启用分数分频器
t |= ((27 << 0) | (16 << 8) | (24 << 16) | (32 << 24));
CCM_ANALOG->PFD_528 = t;
/配置 PLL3 的四路PFD：PFD0 PFD1 PFD2 PFD3
t = CCM_ANALOG->PFD_480;
/配置PLL3的四路PFD输出指定频率时钟并且使能时钟
t &= ~((0x3F << 0) | (0x3F << 8) | (0x3F << 16) | (0x3F << 24));
t &= ~((1 << 7) | (1 << 15) | (1 << 23) | (1 << 31)); /启用分数分频器
t |= ((12 << 0) | (16 << 8) | (17 << 16) | (19 << 24));
CCM_ANALOG->PFD_480 = t;2.3 配置三个根时钟
这一节配置三个根时钟，分别是：
AHB_CLK_ROOT 、PERCLK_CLK_ROOT 、IPG_CLK_ROOT
由时钟树得知，很多外设如：EPIT、I2C、ADC、WDOG等，时钟都来自这三个根时钟，故要对这三个根时钟进行配置

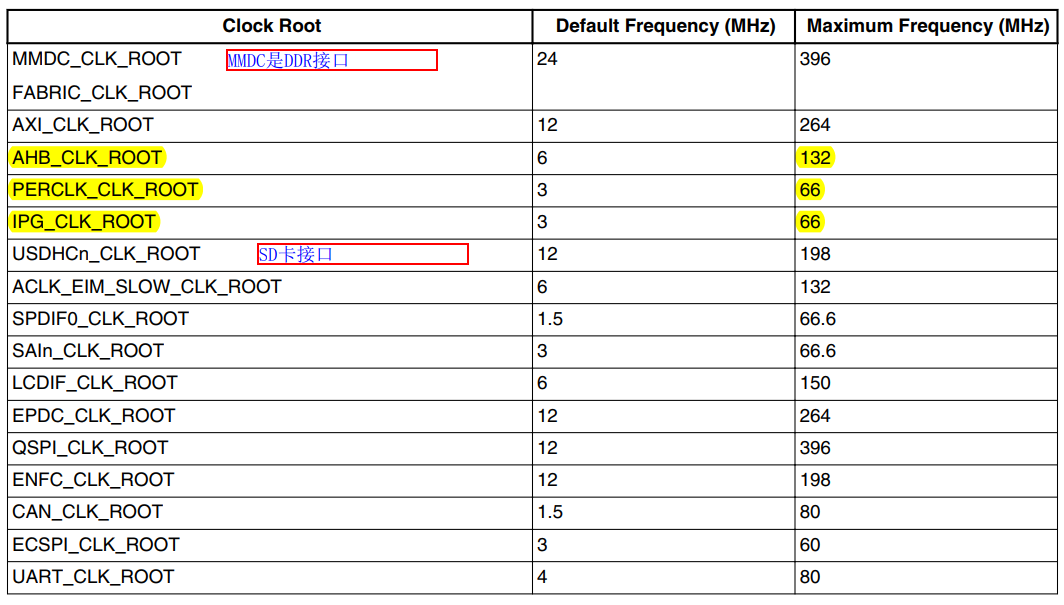

IMX6ULL外设根时钟可设置范围如图所示：
又图可知：AHB_CLK_ROOT 最高可以设置 132MHz ，IPG_CLK_ROOT 和 PERCLK_CLK_ROOT 最高可以设置 66MHz。那就将 AHB_CLK_ ROOT、IPG_CLK_ROOT 和 PERCLK_CLK_ROOT 分别设置为 132MHz、66MHz、66MHz。

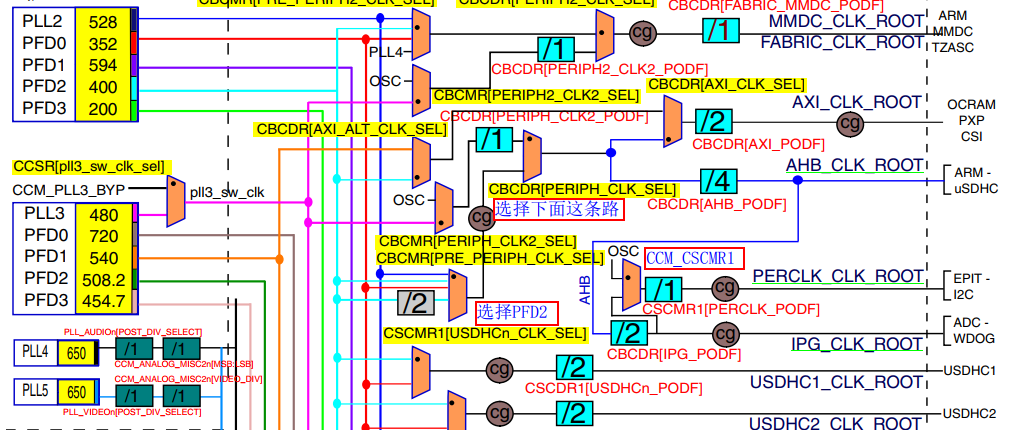

2.3.1 配置 AHB_CLK_ROOT
配置步骤：
第一步：
此选择器用来选择 pre_periph_clk 的时钟源，可以选择PLL2、PLL2_PFD2、PLL2_PF D0 和 PLL2_PFD2/2 。寄存器 CCM_CBCMR 的 PRE_PERIPH_CLK_SEL 位决定选择哪一个，默认选择 PLL2_PFD2，因此 pre_periph_clk=PLL2_PFD2=396MHz

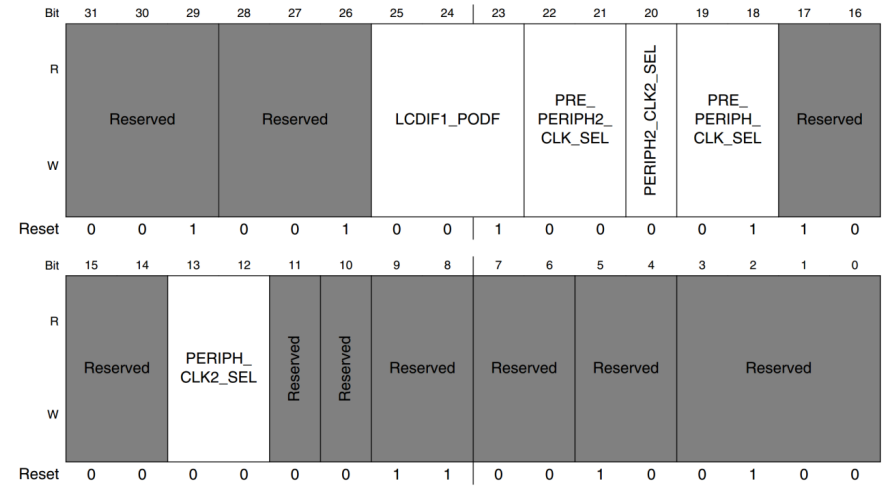

寄存器 CCM_CBCMR：
|-----------------------------|--------------------------------------------------------------------------------------------------------------------------------------------------------|
| PRE_PERIPH_CLK_SEL(19 - 18) | **作用：**pre_periph 时钟源选择 **00 ：**选择 PLL2 --- 528MHz **01 ：**选择 PLL2_PFD2 --- 396MHz **10 ：**选择 PLL2_PFD0 --- 352MHz **11 ：**选择 PLL2_PFD2/2 --- 396/2MHz |
第二步：

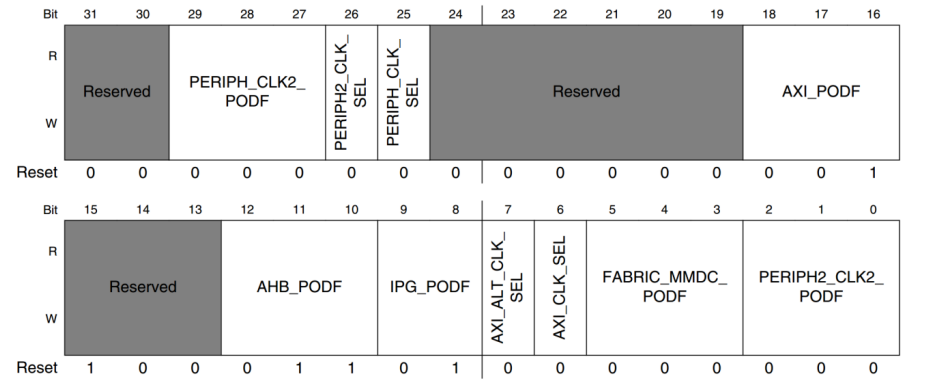

由寄存器 CCM_CBCDR 的PERIPH_CLK_SEL来选择
|---------------------|---------------------------------------------------------------------------------------------------------------|
| IPG_PODF(9 - 8) | IPG时钟分频 00 ：一分频 01 ：二分频 10 ：三分频 11 ：四分频 |
| AHB_PODF | AHB 时钟分频 000：1分频 001 ：2分频 010 ：3分频------396 / 3 = 132MHz 011 ：4分频 100 ：5分频 101 ：6分频 110 ：7分频 111 ：8分频 |
| PERIPH_CLK_SEL | 0 ：PLL2 (pll2_main_clk) 1 ：derive clock from periph_clk2_clk clock source |
第三步：
设置3分频即可，也是使用寄存器 CCM_CBCDR

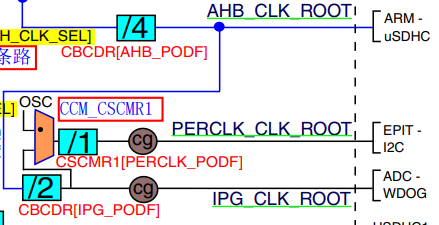

2.3.2 配置PERCLK_CLK_ROOT 与IPG_CLK_ROOT
注意这里要使用**寄存器CBCDRIPG_PODF**来设置二分频，132/2=66，才能得到想要的频率

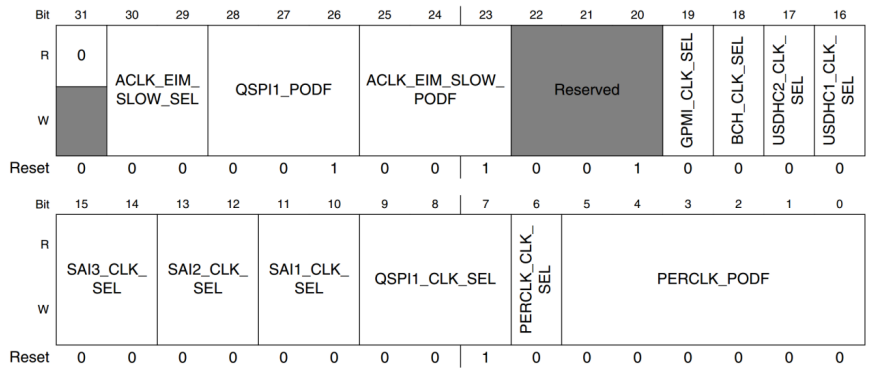

寄存器CCM_CSCMR1
|---------------------------|----------------------------------------------------------------------------------------------------------------------------------------------------------|
| PERCLK_PODF(低5位) | 000000 divide by 1 000001 divide by 2 000010 divide by 3 000011 divide by 4 000100 divide by 5 000101 divide by 6 000110 divide by 7 111111 divide by 64 |
| PERCLK_CLK_SEL(bit 6) | 0 :选择 ipg clk 1 :选择 osc clk |
2.3.3 示例代码
cpp
/配置三个根时钟
/AHB_CLK_ROOT
t = CCM->CBCMR;
t &= ~(3 << 18);
t |= (1 << 18); /选择PFD2
CCM->CBCMR = t;
t = CCM->CBCDR;
t &= ~(1 << 25); /选择PLL2
t &= ~((7 << 10) | (3 << 8)); /三分频输出
t |= (2 << 10);
t |= (1 << 8); /配置IPG_CLK_ROOT = 132/2 =66MHz
CCM->CBCDR = t;
/PERCLK_CLK_ROOT
t = CCM->CSCMR1;
t &= ~(1 << 6); /选择 IPG_CLK_ROOT，配置PERCLK_CLK_ROOT = IPG_CLK_ROOT
t &= ~(0x3F << 0); /选择一分频，PERCLK_CLK_ROOT = IPG_CLK_ROOT = 66MHz
CCM->CSCMR1 = t;三. IMX6ULL配置与使能时钟完整代码
示例代码：
cpp
#include"MCIMX6Y2.h"
#include"clock.h"
//打开所有时钟门
void enable_clocks(void)
{
CCM->CCGR0 = 0xFFFFFFFF;
CCM->CCGR1 = 0xFFFFFFFF;
CCM->CCGR2 = 0xFFFFFFFF;
CCM->CCGR3 = 0xFFFFFFFF;
CCM->CCGR4 = 0xFFFFFFFF;
CCM->CCGR5 = 0xFFFFFFFF;
CCM->CCGR6 = 0xFFFFFFFF;
}
//初始化时钟
void clock_init(void)
{
unsigned int t;
//配置 ARM 时钟
CCM->CCSR &= ~(1 << 8); //选择 step_clk = osc_clk = 24MHz
CCM->CCSR |= (1 << 2); //选择 pll1_sw_clk = step_clk = 24MHz
t = CCM_ANALOG->PLL_ARM;
t &= ~(3 << 14); //选择24MHz做为时钟源
t |= (1 << 13); //使能时钟
t &= ~(0x7F << 0); //先将低七位清零
t |= (88 << 0); //DIV_SELECT = 88
CCM_ANALOG->PLL_ARM = t;
CCM->CACRR |= (1 << 0); //设置PLL1输出二分频
CCM->CCSR &= ~(1 << 2); //选择 pll1_sw_clk = pll1_main_clk
//配置 PLL2 的四路PFD：PFD0 PFD1 PFD2 PFD3
t = CCM_ANALOG->PFD_528;
//配置PLL2的四路PFD输出指定频率时钟并且使能时钟
t &= ~((0x3F << 0) | (0x3F << 8) | (0x3F << 16) | (0x3F << 24));
t &= ~((1 << 7) | (1 << 15) | (1 << 23) | (1 << 31)); //启用分数分频器
t |= ((27 << 0) | (16 << 8) | (24 << 16) | (32 << 24));
CCM_ANALOG->PFD_528 = t;
//配置 PLL3 的四路PFD：PFD0 PFD1 PFD2 PFD3
t = CCM_ANALOG->PFD_480;
//配置PLL3的四路PFD输出指定频率时钟并且使能时钟
t &= ~((0x3F << 0) | (0x3F << 8) | (0x3F << 16) | (0x3F << 24));
t &= ~((1 << 7) | (1 << 15) | (1 << 23) | (1 << 31)); //启用分数分频器
t |= ((12 << 0) | (16 << 8) | (17 << 16) | (19 << 24));
CCM_ANALOG->PFD_480 = t;
//配置三个根时钟
//AHB_CLK_ROOT
t = CCM->CBCMR;
t &= ~(3 << 18);
t |= (1 << 18); //选择PFD2
CCM->CBCMR = t;
t = CCM->CBCDR;
t &= ~(1 << 25); //选择PLL2
t &= ~((7 << 10) | (3 << 8)); //三分频输出
t |= (2 << 10);
t |= (1 << 8); //配置IPG_CLK_ROOT = 132/2 =66MHz
CCM->CBCDR = t;
//PERCLK_CLK_ROOT
t = CCM->CSCMR1;
t &= ~(1 << 6); //选择 IPG_CLK_ROOT，配置PERCLK_CLK_ROOT = IPG_CLK_ROOT
t &= ~(0x3F << 0); //选择一分频，PERCLK_CLK_ROOT = IPG_CLK_ROOT = 66MHz
CCM->CSCMR1 = t;
//使能时钟
enable_clocks();
}
