在今天的混合电压板卡上，一颗主控可能跑在 1.8V，旁边的传感器、FPGA、电平转换桥却还停在 3.3V 甚至 5V。把不同电压域的信号连起来，看似只是"加个电阻分压"的小事，真做起来却处处是坑：电阻分压只能降压不能升压，还会拖慢边沿；直接用 5V 去怼 1.8V 的 IO，轻则闩锁、重则烧芯；想做双向通信，分立 MOS 方案又容易在方向切换时冒出总线冲突。国科安芯的 ASC8T245S 和 ASC4T245S，正是为解决这类"双向、双电压、可热插拔、还要扛得住苛刻环境"的痛点而生。这两颗都是双电源、双向、带三态的总线收发器，工作时 VCCA、VCCB 两根电源轨各自独立可配，覆盖 1.65V 到 5.5V，能在 1.8V、2.5V、3.3V、5V 这些常见节点之间做同相、双向的电平转换。本文从选型视角出发，把"到底该选 8 位还是 4 位""方向怎么控""掉电怎么不倒灌""要不要为抗辐照买单"这几件工程师最关心的事一次讲透。

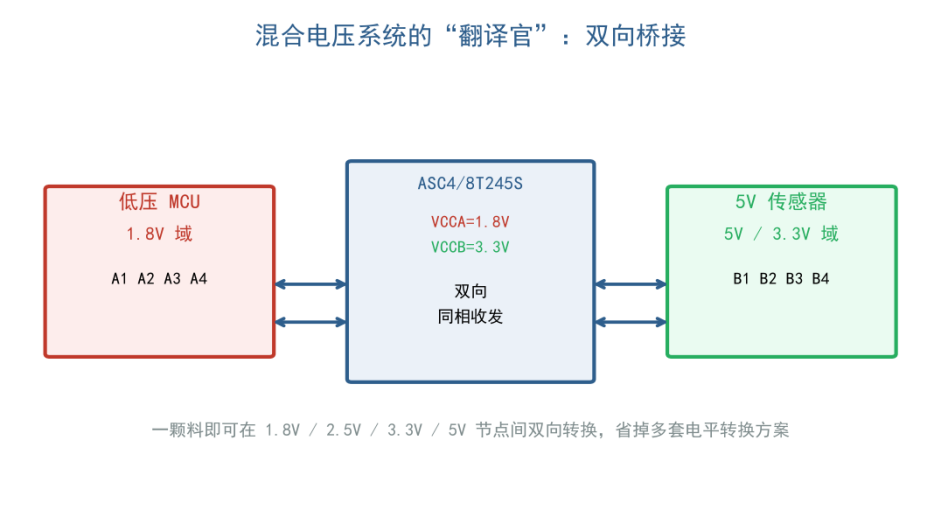

图：混合电压系统的双向桥接
混合电压系统里，为什么"双向双电源"才是正解
先说清楚问题。一个典型的嵌入式板卡里，低压主控（比如 1.8V 的 MCU 或 SoC）要去读一个 5V 的工业传感器，或者去驱动一片 3.3V 的老式 FPGA。信号是双向的：主控既要发命令，也要收数据。这时候如果只用单向器件，你得为发和收各搭一条通路，还要自己解决方向时序，板子瞬间复杂一倍。更麻烦的是，很多老器件的 IO 根本不耐 5V，直接连会超出绝对最大额定值，长期可靠性归零。
电阻分压只能把高电压"砍"到低电压域，反过来把低电压抬到高电压域它做不到；分立 MOS 电平转换虽然能做双向，但方向是靠总线上的"谁拉低谁"来判定的，一旦两端同时驱动就容易出现短路或总线竞争，而且速度、驱动能力都受限。真正干净的做法，是用一颗"双电源总线收发器"：它自己带两个供电轨，A 侧跟着 VCCA 走、B 侧跟着 VCCB 走，内部做同相转发，外部只需给一个方向信号就能切换 A 到 B 还是 B 到 A。ASC8T245S 和 ASC4T245S 就是这种思路的标准实现，区别只在于位宽和封装形态。
这颗料是怎么工作的：两根电源轨加 DIR/OE 方向控制

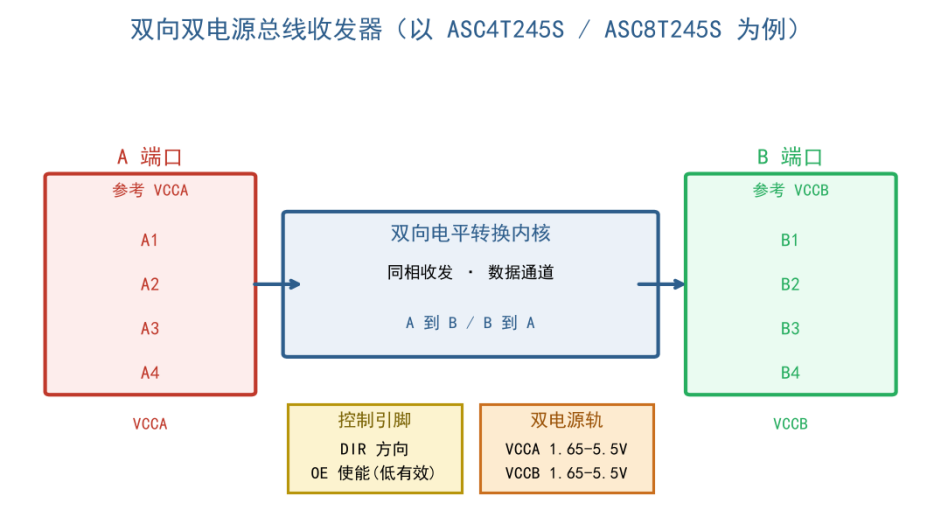

图：收发器结构与方向控制
图：DIR/OE 真值逻辑
ASC8T245S 与 ASC4T245S 的核心是"同相双向收发加双电源轨"。A 端口和 B 端口各自有独立电源：VCCA 给 A 侧（以及 DIR、OE 控制引脚）供电，VCCB 给 B 侧供电，两者都在 1.65V 到 5.5V 之间自由配置。于是你可以让 A 侧是 1.8V、B 侧是 5V，也可以反过来，或者两边都是 3.3V 只做隔离缓冲------一颗料通吃常见电压组合。
方向由两根控制线决定。DIR 决定数据从哪边流向哪边：DIR 为低时，数据从 B 总线传向 A 总线；DIR 为高时，数据从 A 总线传向 B 总线。OE（输出使能，低电平有效）则决定收发器是否工作：OE 拉高，两端同时进入高阻态，相当于把这条总线"摘"下来，方便多设备分时复用同一组走线。当 B 端口输出激活时，数据从 A 到 B；当 A 端口输出激活时，数据从 B 到 A。注意一点：A 和 B 端口的输入电路始终在线，所以所有未使用的 IO 引脚必须固定接高或接低（最好是接到对应的 VCCI 或 GND），否则悬空会带来额外的 ICC 功耗，甚至误触发。控制引脚的阈值以 VCCA 为参考，这也是为什么数据手册反复强调"未用的控制输入要固定到 VCCA 或 GND"。
核心选择题：ASC8T245S（8位）还是 ASC4T245S（4位）

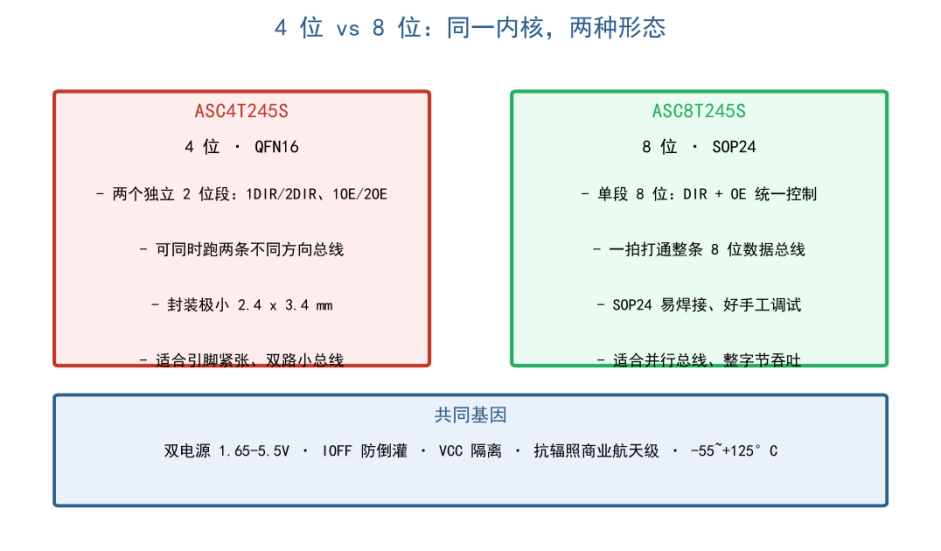

图：4 位 vs 8 位：同一内核，两种形态
这两颗料共享同一套"双电源、IOFF、VCC 隔离、抗辐照"的基因，真正的分叉点在位宽、封装和控制粒度上，这也是选型时第一眼要拍板的事。
ASC8T245S 是 8 位 ，SOP24 封装，整个 8 位数据总线由一组 DIR 和 OE 统一控制。它的强项是"一拍打通整条字节总线"：当你有一颗 8 位并行接口（比如老式并口 ADC、LCD 数据线、8 位 MCU 外扩总线）要在两个电压域之间整体搬数据时，一颗 8T245 就搞定，方向也只需要一路 DIR 信号，控制极简。SOP24 还是标准宽体，手工焊接、飞线、维修都友好，适合样机和小批量。
ASC4T245S 是 4 位 ，QFN16 封装，尺寸只有约 2.4 毫米乘 3.4 毫米，引脚紧凑。更关键的是它的结构：4 位被拆成两段互相独立的 2 位通道，每段各有自己的 DIR 和 OE（即 1DIR/2DIR、1OE/2OE）。这意味着你可以让第一段做 A 到 B、第二段同时做 B 到 A------两条不同方向的总线可以并行跑在同一颗料上，而 8 位版本做不到（它全局只有一个方向）。QFN16 的小封装则适合引脚紧张、对板面积敏感的产品，比如手持设备、模块板。
所以选型口诀很直接：要整字节吞吐、要易焊接、方向单一 选 ASC8T245S；引脚紧、需要两路独立方向、要小体积 选 ASC4T245S。如果你的总线只有 4 位以内，却硬上 8 位料，多出来的 4 位要么悬空浪费、要么多占 PCB 面积，没必要。反过来，如果你的并行总线是 8 位，却用两颗 4 位料去拼，方向控制和布线都会更烦，也划不来。
容易被忽视的硬功夫：IOFF 与 VCC 隔离

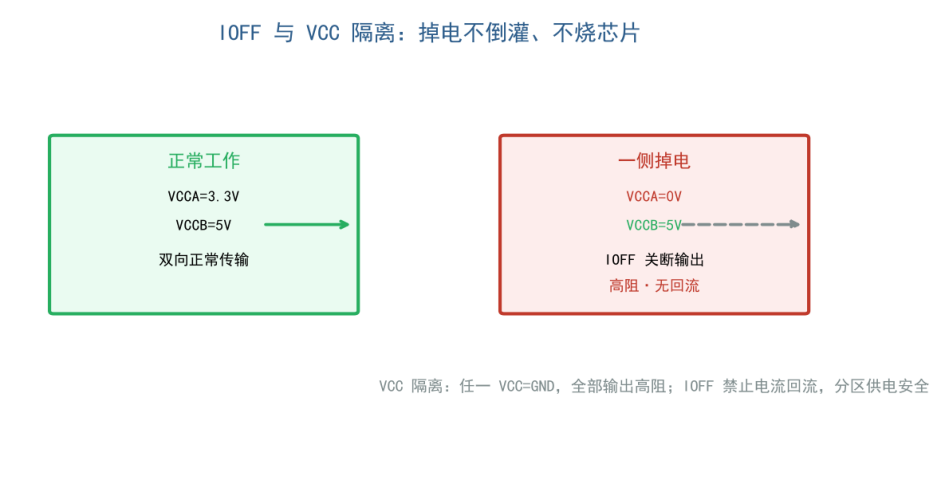

图：IOFF 与 VCC 隔离：掉电不倒灌
很多工程师选型只看"能不能转电平"，却忽略了多电源系统的"掉电倒灌"问题，而这恰恰是板卡早期失效的高发区。设想一块板卡分区供电：A 域（比如主控）先上电、B 域（比如某路外设）还没起来，或者反过来 B 域先掉电。如果收发器不支持部分掉电，B 侧的高电平就会通过这个器件的输出钳位二极管，顺着电源轨往还没建立的 VCCB 倒灌电流，轻则拖累上电时序，重则锁死甚至损坏芯片。
ASC8T245S 与 ASC4T245S 用两招化解。IOFF 电路 ：当器件掉电时，输出被强制关断，禁止电流从总线回流进芯片，这就是"部分掉电模式（partial power-down）"。VCC 隔离：只要任意一个 VCC（VCCA 或 VCCB）被拉到 GND，所有输出立刻进入高阻态。也就是说，哪怕一边还带电、另一边没电，总线也不会被一只"半通电"的芯片拖死。对于热插拔、可维护、分区上下电的工业与航天设备，这两点是选型时不能妥协的硬指标------它决定了你的板卡在异常供电顺序下是"优雅降级"还是"连环烧毁"。
商业航天级的底气：抗辐照与全温区

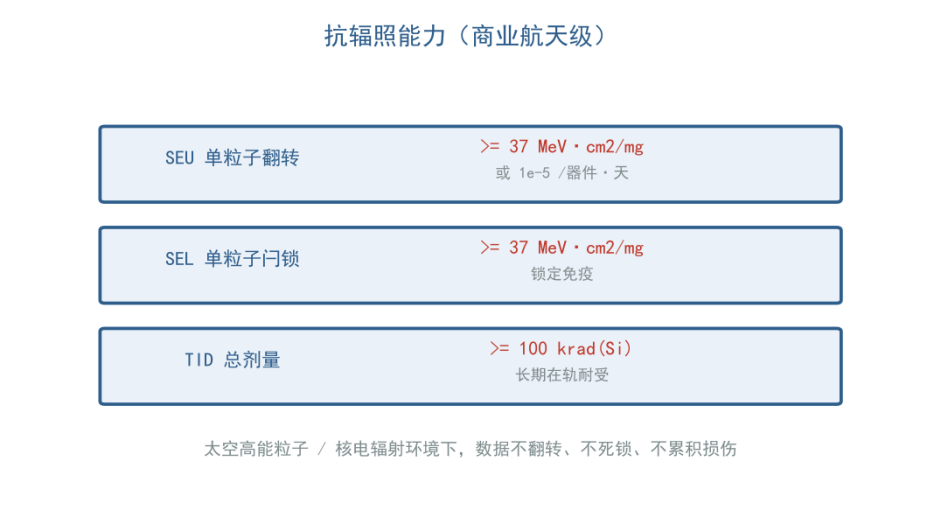

图：抗辐照能力（商业航天级）
如果产品只在地面常温跑，抗辐照听起来像"屠龙之技"。但一旦涉及商业航天、临近空间、核电仪控、或者高海拔强辐照环境，它就从加分项变成必选项。ASC8T245S 与 ASC4T245S 按商业航天级设计：单粒子翻转（SEU）和单粒子闩锁（SEL）都达到 37 兆电子伏每平方厘米每毫克以上，总剂量（TID）达到 10 万拉德硅以上，并且承诺全温区负 55 摄氏度到正 125 摄氏度参数不跑出保证范围。
这几个数字的含义是：在轨遭遇高能粒子撞击时，数据不会被轻易翻转（SEU 免疫到 37 兆电子伏每平方厘米每毫克量级，或按任务等级做到十万分之一次每器件每天），也不会发生闩锁导致芯片锁死烧毁（SEL 免疫），长期辐照累积下参数不会漂移失效（TID 10 万拉德余量）。对卫星、探测器、或者核电仪控里"一旦坏了没法现场修"的环节，选这种经过考核的料，买的就是一份"发射之后不用再操心它会不会变"的确定性。即便你用不到辐射指标，全温区的保证也意味着东北的寒冬和吐鲁番的盛夏它都不带怂的------对宽温工业现场同样是实打实的余量。
典型应用与参考设计要点

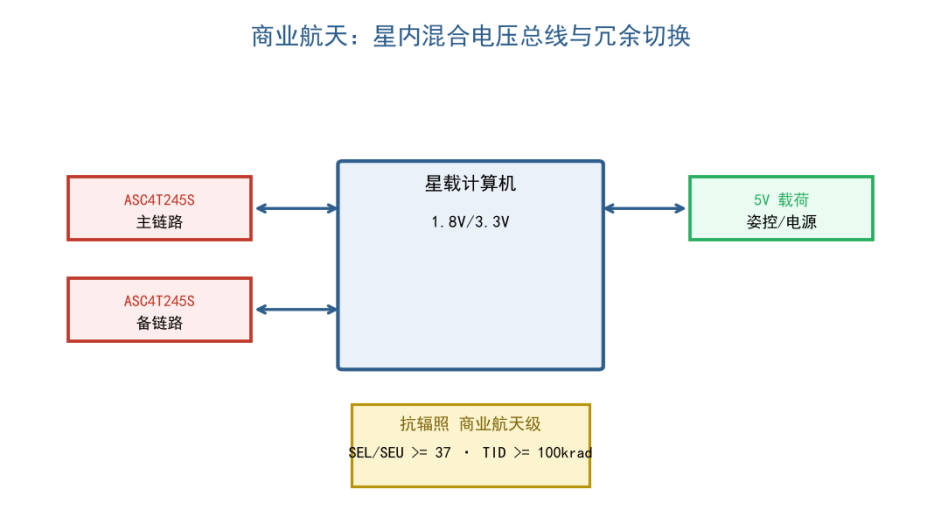

图：星载与工业安全关键场景
这颗料落地的场景非常典型：星载计算机（1.8V/3.3V）与 5V 姿控、电源载荷之间的混合电压总线；机器人主控（1.8/3.3V）与 5V 关节驱动总线；工业 PLC 里 3.3V 逻辑与 5V 现场设备之间的桥接；以及需要热插拔、要 IOFF 保护的任何分区供电系统。几条 PCB 设计上的实用经验：
• 未用引脚务必固定：所有悬空的数据 IO 固定接 VCCI 或 GND；DIR、OE 等控制脚固定到 VCCA 或 GND。这不仅是防误动作，更是压功耗的关键。
• OE 上拉：把 OE 通过上拉电阻接到 VCC，确保上电、掉电过程中器件先进入高阻态，避免总线冲突。
• 去耦就近：VCCA、VCCB 各放一颗 0.1 微法陶瓷电容紧挨引脚，双电源本身就要求两套去耦。
• 走线对称：并行总线尽量等长，方向控制线 DIR 远离高频噪声源，必要时串小电阻阻尼振铃。
• 电源排序：这两颗料无需严格电源排序，VCCA、VCCB 谁先上都可以，本身带有挂起模式保护，但最好在系统层面仍给 OE 一个确定的上电默认态。
工程落地常问的几个问题
把 245 家族真正用顺手，有几个高频疑问值得提前澄清。第一，两片 8 位能不能拼成 16 位总线？可以，用两片 ASC8T245S 级联即可，关键是把各自的 DIR、OE 同步驱动，并在 PCB 上保证两组并行总线等长，避免建立保持时间失衡。第二，它能直接吃 I2C 这种开漏总线吗？245 本身是推挽同相转发，I2C 需要在两侧外加上拉电阻，方向由 DIR 给定，可用但要小心时钟延展带来的方向竞争。第三，1.8 伏到 5 伏到底能跑多快？速率由传播延迟和负载电容决定，典型异步并行下可到几十兆比特每秒量级，高速场景应缩短走线、在输出串小电阻阻尼振铃。第四，国产料替换进口料要核对什么？重点看引脚排列、VCC 隔离行为、驱动能力与温度等级，先做小批量交叉验证再量产，别直接盲换。把这些问题想在前面，调试阶段能省下大量返工，也避免样机阶段反复改板。
选型清单：一张表带走
把今天讲的点压成一张清单，选型时照着打钩即可：
-
电压域对不对：A、B 两侧电压是否都在 1.65 到 5.5 伏区间内？需要 1.8/2.5/3.3/5V 互转就满足。
-
位宽：整字节并行 选 ASC8T245S（8 位 SOP24）；4 位以内或要双独立方向 选 ASC4T245S（4 位 QFN16）。
-
方向需求：需要两路不同方向同时跑 必须 ASC4T245S 的两段独立 DIR/OE；方向单一 8 位更省事。
-
掉电安全：分区供电、可热插拔 确认 IOFF 与 VCC 隔离都在（这两颗都有）。
-
环境余量：航天、核电、宽温 认抗辐照与负 55 到正 125 摄氏度全温保证。
-
封装与可制造性：样机、维修优先 SOP24；量产小体积优先 QFN16。
当你只需要转换单根信号线、不需要整条并行总线时，同门的 ASC1T45S（双向 1 位）和 ASC1T34S（单向 1 位）往往更省、更贴------这部分选型我们单独成篇讨论。双向双电源电平转换这条赛道上，国科安芯用 245 家族把"电压、方向、隔离、抗辐照"四件事打包解决了，选它，基本就是把混合电压最棘手的几个坑一次填平。
