商用车多体动力学实战笔记｜第7篇：制动系统与制动热衰退、ABS滞环控制
开篇碎碎念
上周全家自驾爬山，返程全是长下坡路段，一开始我只是轻踩着刹车控速，走了几公里明显感觉踏板变软、制动力下降，小雯在副驾赶紧提醒我，别一直闷住刹车，间歇松一松给刹车散热。
下山到家吃饭时，母亲念叨她买菜的电动三轮车，总踩死刹车很容易刹不住，得点刹才行；6 岁朵朵拿着玩具小汽车，一路把刹车按到底模拟抱死打滑。晚上翻制动仿真手册，一下把长下坡热衰减、点刹 ABS 逻辑串通，今天完整拆解商用车制动通用动力学模型，包含油压动态、滑移率滞环控制、制动器温升仿真，做制动匹配、ABS 台架、长下坡安全仿真的同行看完就能直接调参落地。
同行共情
做制动仿真、电控 HIL、商用车安全开发的同行，基本都踩过这些大坑：
-
仅设置固定制动摩擦系数，忽略长下坡热衰退，下坡制动失效工况完全无法复现；
-
ABS 只做单一滑移阈值，无滞环区间，仿真车轮频繁抱死、反复点刹，和实车抖动特性不符；
-
忽略制动油压一阶动态滞后，紧急制动响应仿真超前实车；
-
驻车制动仅设置静态力矩，坡道驻车溜车仿真对标失真；
-
多轴货车各轮制动压力分配参数统一，满载轴荷不均时制动跑偏仿真失效。
制动系统直接关联行车安全，热衰退、ABS 防抱死是商用车法规强制仿真项，底层动力学建模出现疏漏，整车安全仿真全部失去工程参考价值。

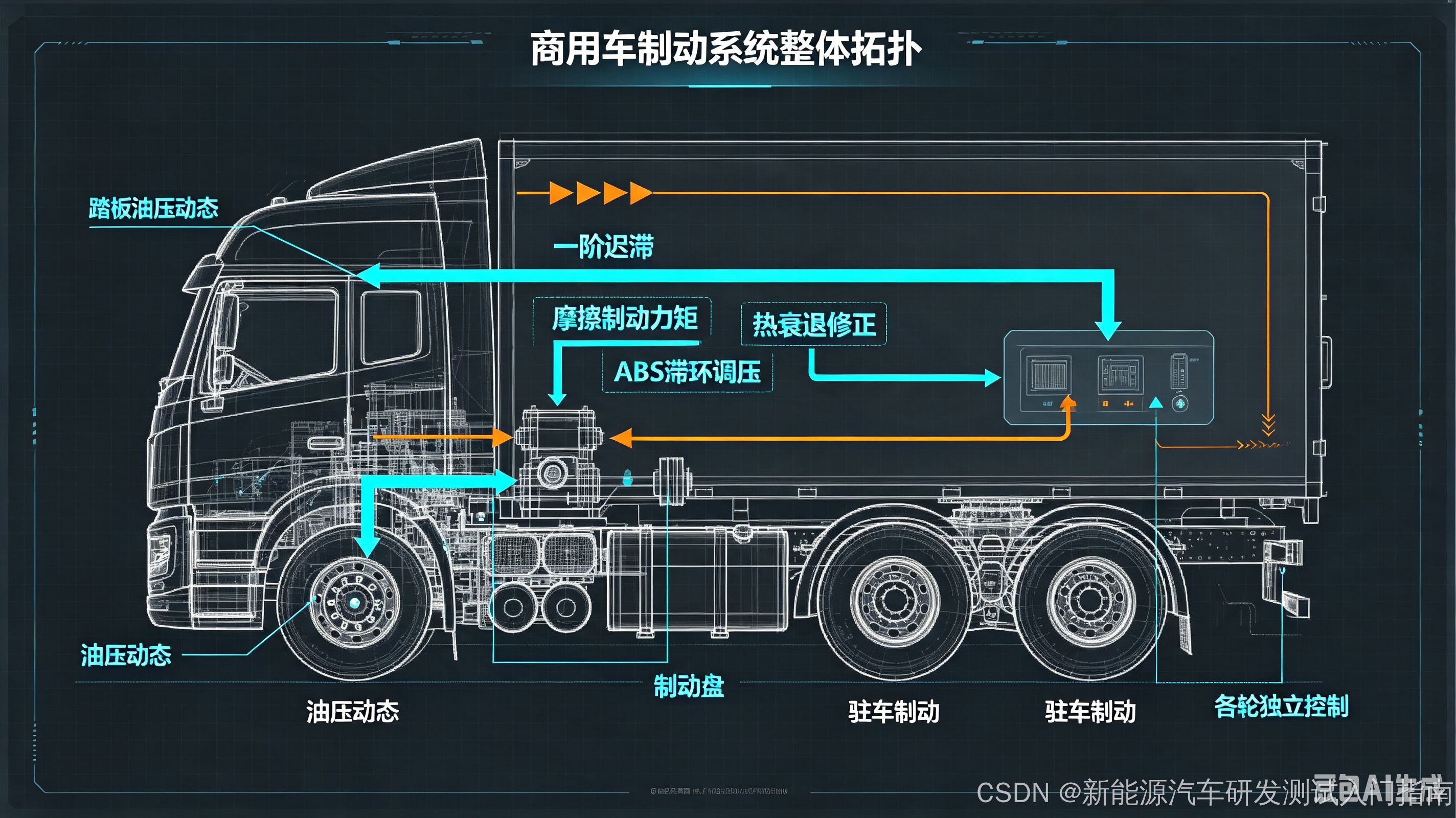

一、制动系统整体建模框架
整套制动模型分层：制动踏板油压动态、制动器摩擦制动力、温升热衰减模块、ABS 滑移滞环调压、驻车制动五大单元，适配 2~5 轴多轴重型货车每轮独立制动控制。
1 制动油压动态模型
踏板开度转换为轮缸目标油压，采用一阶惯性环节模拟管路、阀件响应延迟：
Pbrak=Pbraktargetτbrakes+1P_{brak}=\frac{P_{brak_target}}{\tau_{brake} s+1}Pbrak=τbrakes+1Pbraktarget
τbrake\tau_{brake}τbrake为制动管路迟滞时间常数，区分紧急制动、缓慢刹车两种响应速度。

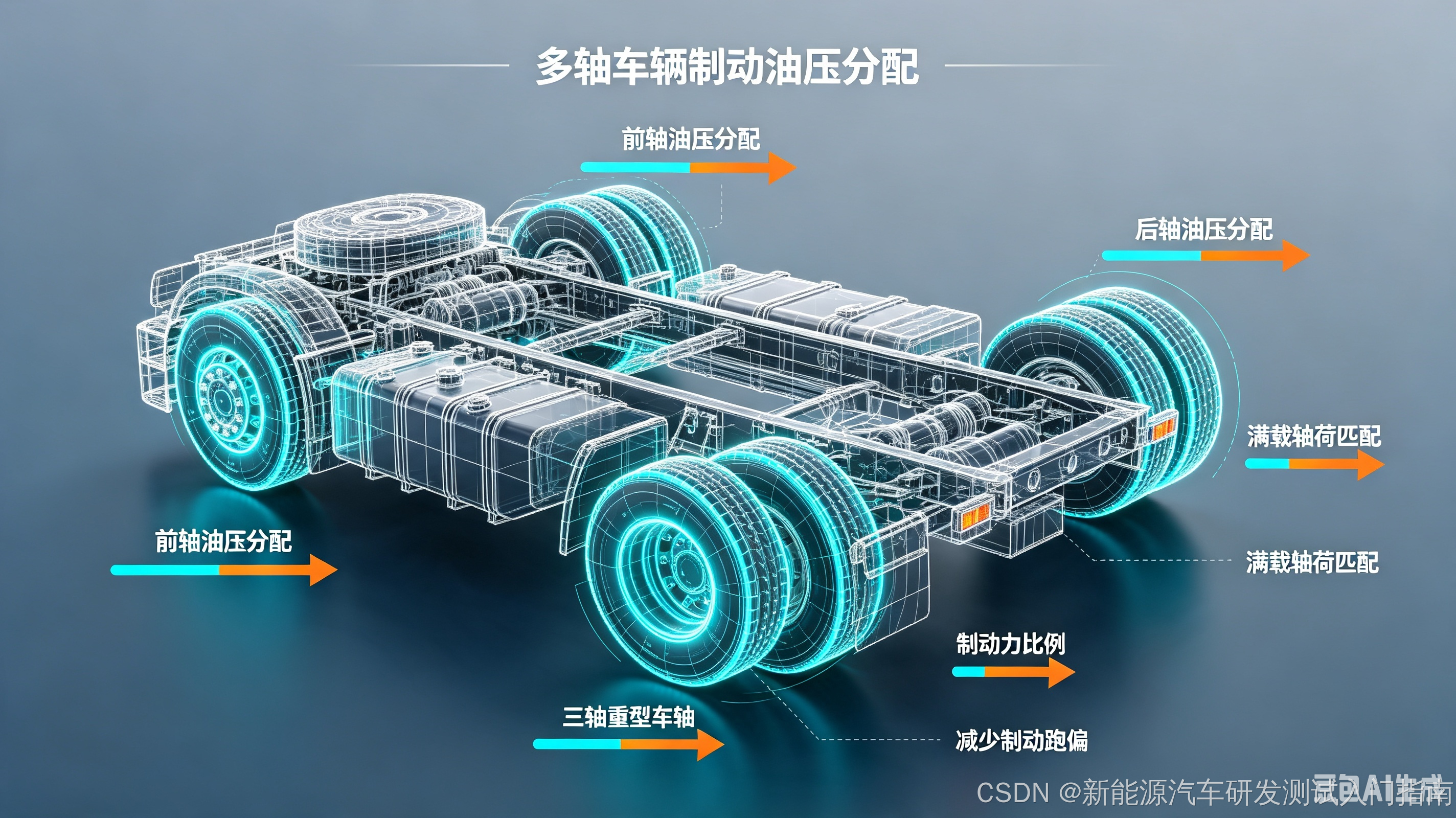

每根车轴可配置独立油压分配比例，满载前后轴荷差异时自动分配制动力。
2 基础制动力矩计算
单轮基础制动力矩：
Mbrake=Pbrak⋅Sbrake⋅μbase⋅rbrakeM_{brake}=P_{brak}\cdot S_{brake}\cdot \mu_{base}\cdot r_{brake}Mbrake=Pbrak⋅Sbrake⋅μbase⋅rbrake
SbrakeS_{brake}Sbrake制动活塞面积；μbase\mu_{base}μbase常温基础摩擦系数；rbraker_{brake}rbrake制动有效半径。

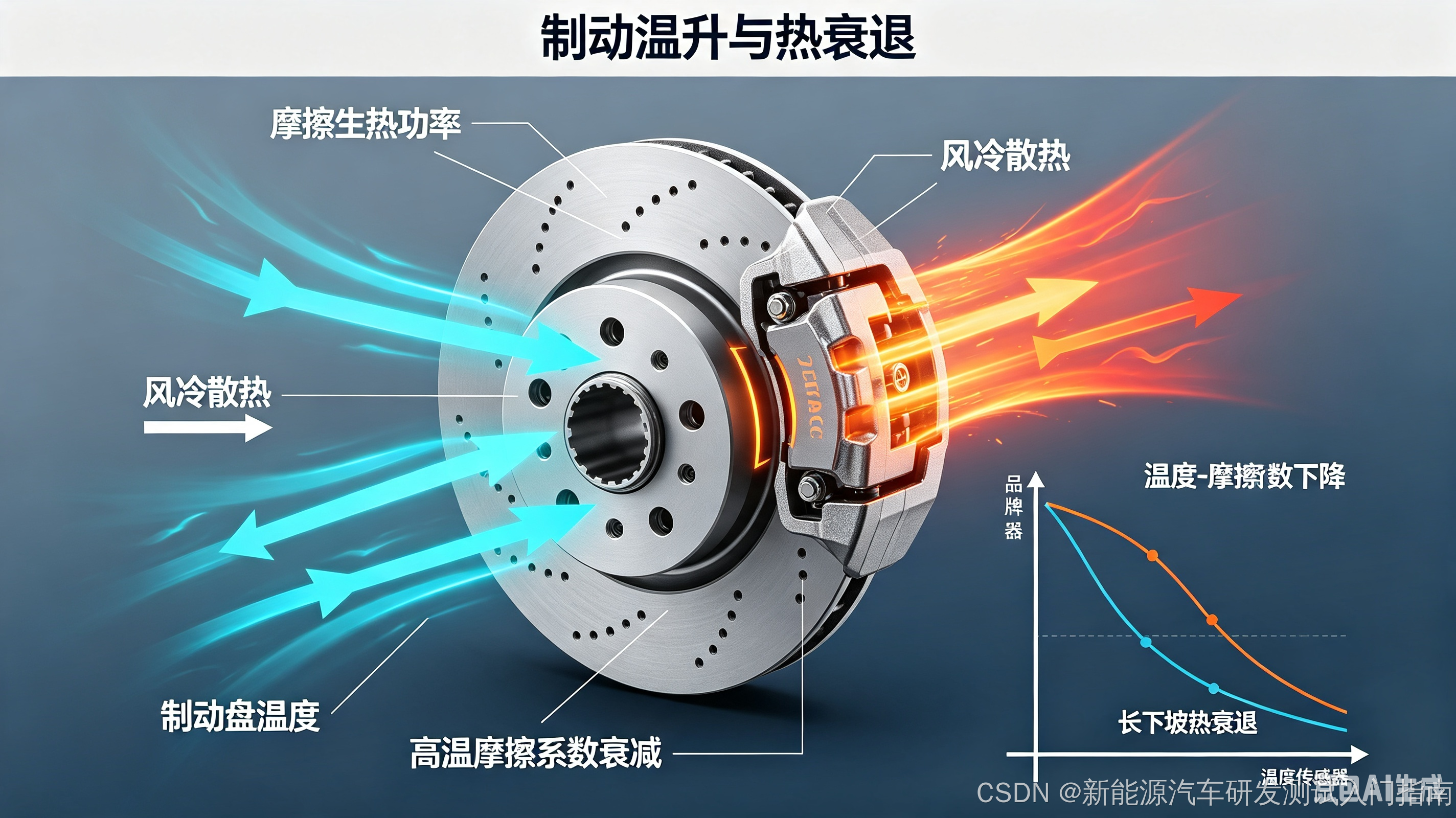

3 制动热衰退温升模型
-
制动生热功率：由制动力矩、车轮转速计算摩擦生热；
-
风冷散热项：与车速、制动盘温度差正相关；
-
摩擦系数随温度查表衰减曲线，高温区间摩擦系数大幅下降；
-
温度微分方程实时迭代制动盘瞬时温度，复现长下坡踏板变软、制动衰减现象。

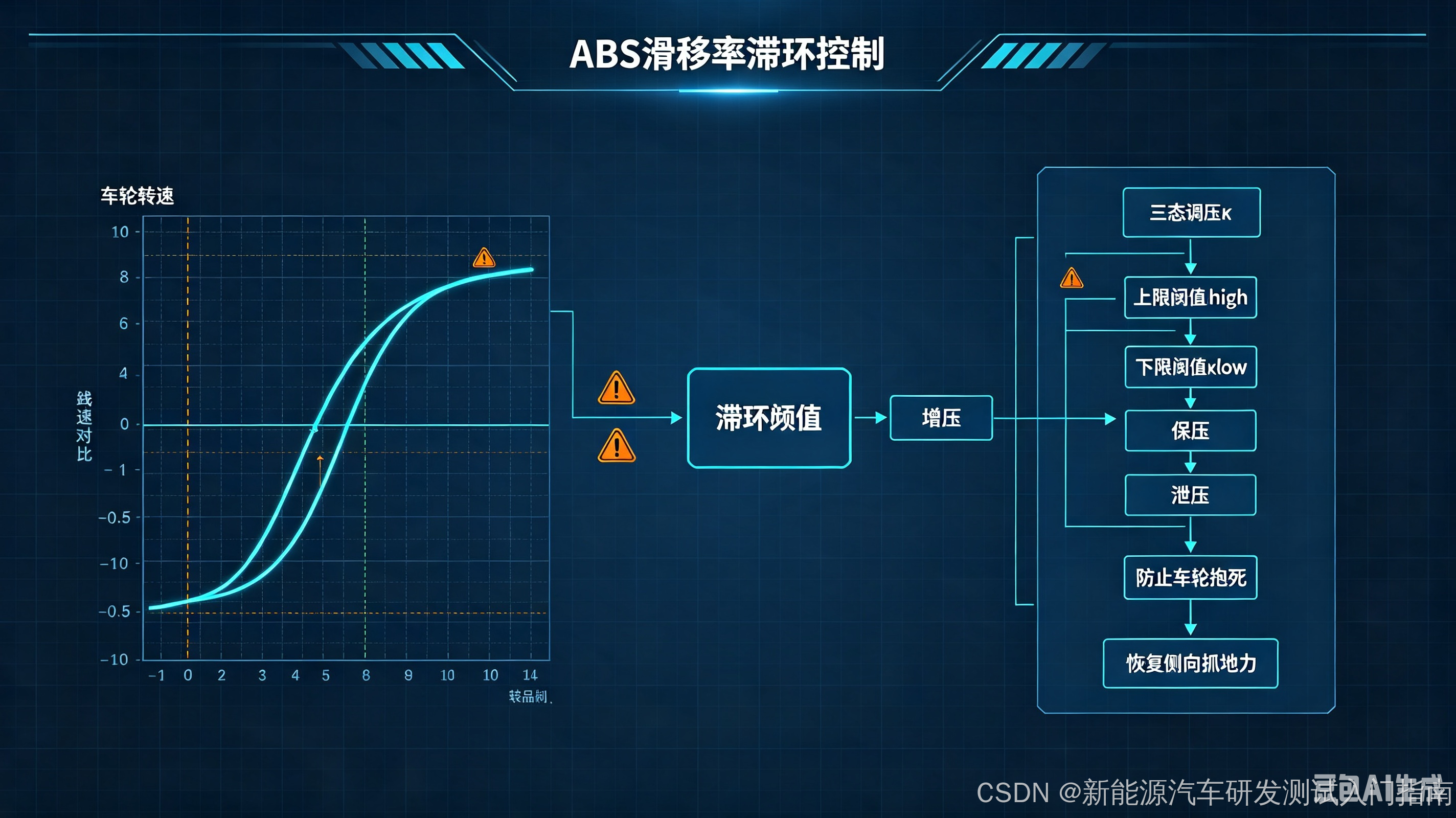

二、ABS 滑移率滞环控制核心逻辑
商用车 ABS 采用滑移率上下滞环区间控制，避免频繁开关制动造成整车剧烈抖动：
-
车轮滑移率计算公式：
κ=ωwheel⋅rwheel−VxVx\kappa=\frac{\omega_{wheel}\cdot r_{wheel}-V_x}{V_x}κ=Vxωwheel⋅rwheel−Vx
-
上下阈值滞环设定：
-
上限滑移率κhigh\kappa_{high}κhigh：达到阈值，泄压减小制动力，防止抱死；
-
下限滑移率κlow\kappa_{low}κlow：滑移回落至阈值，增压恢复制动力；
-
-
分段油压调节逻辑：泄压、保压、增压三态切换；
-
多轴车型每轮独立 ABS 控制，单侧低附着路面单独泄压，防止跑偏。
三、驻车制动动力学
驻车制动力矩仅静态作用，无动态温升；
坡道仿真时，驻车力矩大于整车坡道下滑力矩才不会溜车，支持后轴专属驻车制动配置，适配半挂牵引车头结构。
四、一线建模实操避坑专栏（5 个高频错误）
-
无制动热衰退查表
长下坡连续制动工况制动力不衰减，完全不符合法规仿真要求；
解决：补充温度 - 摩擦系数二维查表，配置生热、散热参数。
-
ABS 无滞环区间，单一滑移阈值
仿真 ABS 高频反复增压泄压，车身剧烈抖动，和实车手感不符；
解决配置高低滑移滞环阈值，设置保压缓冲区间。
-
忽略制动油压一阶滞后
紧急制动仿真瞬间抱死，实车存在管路延迟，对标完全偏差；
解决启用油压惯性延迟模型，匹配实车阀件响应时间。
-
多轴车辆所有轴油压分配一致
满载前轴载荷大、制动力不足，制动跑偏无法复现；
解决按轴荷比例设置各轮缸油压分配系数。
-
驻车制动力矩参数偏小
大坡度坡道仿真车辆溜坡，坡道安全仿真失效；
结合最大坡度、整车总重匹配驻车极限力矩。
技术 + 生活双维度总结
技术总结
-
制动系统包含油压动态、摩擦制动力、热衰减、ABS 滞环、驻车制动五大模块；
-
热衰退依靠温升迭代 + 摩擦系数查表，是重型货车长下坡仿真必备；
-
ABS 采用滑移率滞环三态调压，避免频繁抖动，贴合实车控制逻辑；
-
多轴车辆需分轴配置油压分配，还原满载制动跑偏特性。
生活小感悟
长时间紧绷不懂得缓冲散热，不管刹车还是人都会 "性能衰减"。不管开车还是工作，持续高压下要学会间歇放松，留足缓冲空间，才能避免出现失控、失效的状况。
互动提问
你做商用车长下坡制动仿真时，一般设置制动盘散热系数多少？有没有 ABS 滑移参数调参困扰？评论区交流实操经验。
下集预告
第 8 篇：魔术公式轮胎全套参数标定与联合滑移计算，妻子烘焙生活化小故事切入，拆解 MF 轮胎全套方程、路面附着、仿真发散排查完整方法。
