即插即用系列 | IEEE TMI PLG-HN：原型学习引导的 CNN-Transformer 混合网络，攻克乳腺肿瘤分割难题

论文标题：Prototype Learning Guided Hybrid Network for Breast Tumor Segmentation in DCE-MRI

论文来源 ：IEEE Transactions on Medical Imaging (TMI) / arXiv:2408.05803

关键词：Breast Tumor Segmentation, DCE-MRI, Hybrid Network, Prototype Learning, Transformer

本论文的完整复现代码（即插即用版）已更新至专栏

即插即用系列（代码实践） | IEEE TMI PLG-HN：原型学习引导的 CNN-Transformer 混合网络，攻克乳腺肿瘤分割难题

- - [1. 核心思想](#1. 核心思想)
  - [2. 背景与动机](#2. 背景与动机)
  - - [2.1 文本背景总结](#2.1 文本背景总结)
    - [2.2 动机图解分析](#2.2 动机图解分析)
  - [3. 主要创新点](#3. 主要创新点)
  - [4. 方法细节](#4. 方法细节)
  - - [4.1 整体网络架构](#4.1 整体网络架构)
    - [4.2 核心创新模块详解：原型学习引导模块 (Prototype Learning)](#4.2 核心创新模块详解：原型学习引导模块 (Prototype Learning))
    - [4.3 理念与机制总结](#4.3 理念与机制总结)
    - [4.4 图解总结](#4.4 图解总结)
  - [5. 即插即用模块的作用](#5. 即插即用模块的作用)
  - [6. 实验部分简单分析 (Experiments)](#6. 实验部分简单分析 (Experiments))

1. 核心思想

本文针对 DCE-MRI 乳腺肿瘤分割中存在的"肿瘤异质性强"和"计算资源受限"两大挑战，提出了一种名为 PLG-HN (Prototype Learning Guided Hybrid Network) 的分割框架。其核心思想是构建一个 CNN-Transformer 混合架构 以兼顾局部细节与全局上下文，并创新性地引入 原型学习（Prototype Learning） 机制。通过在特征空间中学习代表性的"肿瘤原型"和"背景原型"，利用原型与像素特征的交互来指导分割，从而在不显著增加计算负担的情况下，大幅提升了模型对形状复杂、边界模糊肿瘤的识别能力。

2. 背景与动机

2.1 文本背景总结

动态对比增强磁共振成像（DCE-MRI）是乳腺癌诊断的金标准。然而，自动化分割面临巨大困难：

形态多变：乳腺肿瘤的大小、形状、纹理差异极大（异质性）。
边界模糊：浸润性肿瘤往往与周围腺体组织边界不清。
架构困境：纯 CNN 受限于局部感受野，难以捕捉全局形状信息；纯 Transformer 计算量太大，且对小数据集（医学影像常见情况）不友好，容易过拟合。
特征表达不足 ：传统的像素级分类（Cross Entropy Loss）往往忽略了特征空间中类内（Intra-class）的紧凑性，导致对"长得不像肿瘤的肿瘤部分"容易漏检。

2.2 动机图解分析

看图说话与痛点分析：

现有方法的局限性 ：在处理具有复杂拓扑结构或对比度较低的肿瘤时，U-Net 容易出现**"空洞"（肿瘤内部没分割出来）或"过分割"**（把血管当成肿瘤）。这是因为模型仅仅在像素级别做判别，缺乏对"肿瘤整体特征"的把控。
本文的突破 ：引入**原型（Prototype）**的概念。可以把原型想象成特征空间中的"聚类中心"。
- 机制：网络学习一组向量代表"标准的肿瘤"和"标准的背景"。
- 作用：无论某个像素在图像的哪个位置，只要它在特征空间里离"肿瘤原型"近，就被判定为肿瘤。这种基于距离度量 的判别方式，比单纯的卷积特征分类更具有鲁棒性，能有效解决语义鸿沟问题。

3. 主要创新点

混合编码器架构 (Hybrid Encoder)：设计了一种"CNN 负责浅层特征提取，Transformer 负责深层瓶颈特征建模"的串行结构，实现了计算效率与感受野的最佳平衡。
原型学习引导模块 (Prototype Learning Module) ：这是核心创新。利用可学习的原型向量与图像特征进行交互（Cross-correlation），生成原型注意力图，显式地增强了特征的判别力。
双流编码器策略：为了处理 DCE-MRI 的时序信息（Pre-contrast 和 Post-contrast），采用了双流（Dual-stream）输入策略，分别提取解剖结构和功能增强信息。
高效性与高性能：相比于纯 Transformer 方法（如 Swin-UNet），PLG-HN 在保持 SOTA 分割精度的同时，显著降低了计算量（FLOPs）和参数量。

4. 方法细节

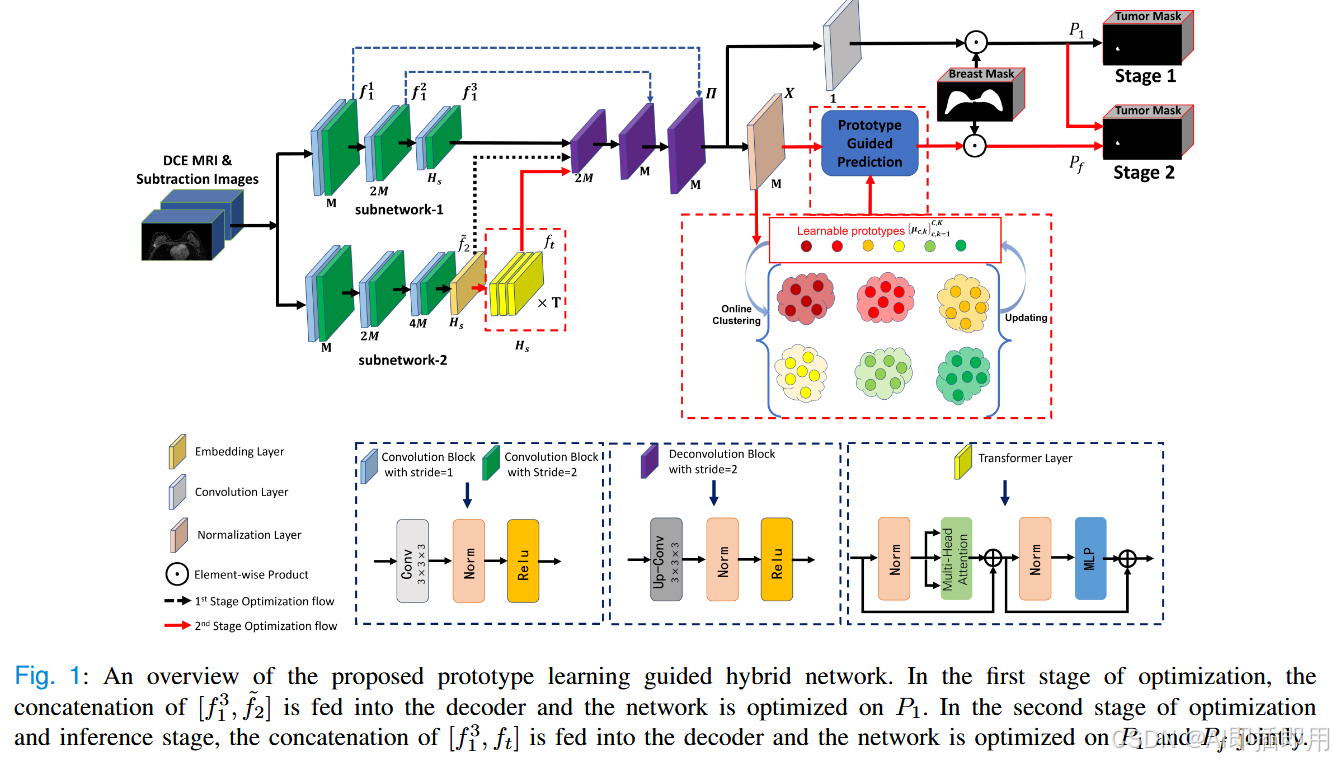

4.1 整体网络架构

数据流详解 ：

PLG-HN 采用了改进的 Encoder-Decoder (U-Shape) 结构：

输入 (Input)：DCE-MRI 的切片（通常包含减影图像或多时相通道）。
混合编码器 (Hybrid Encoder) ：
- 第一阶段 (CNN Stage)：使用堆叠的卷积块（如 ResBlock）提取浅层、高分辨率的局部特征（边缘、纹理）。
- 第二阶段 (Transformer Stage) ：在网络的瓶颈处（Bottleneck），特征图尺寸最小。此时接入 3D Transformer Layers。利用 Self-Attention 机制捕捉长距离依赖（如肿瘤的整体形状、与胸壁的关系）。
原型引导与特征融合 ：
- 在编码器和解码器之间，或者在跳跃连接（Skip Connection）处，插入 原型学习模块。
- 原型向量与当前特征图进行运算，生成的增强特征被送入解码器。
解码器 (Decoder) ：
- 使用反卷积或上采样层逐步恢复分辨率，并融合来自编码器的跳跃连接特征。
输出 (Output)：输出二值分割掩码（Tumor Mask）。

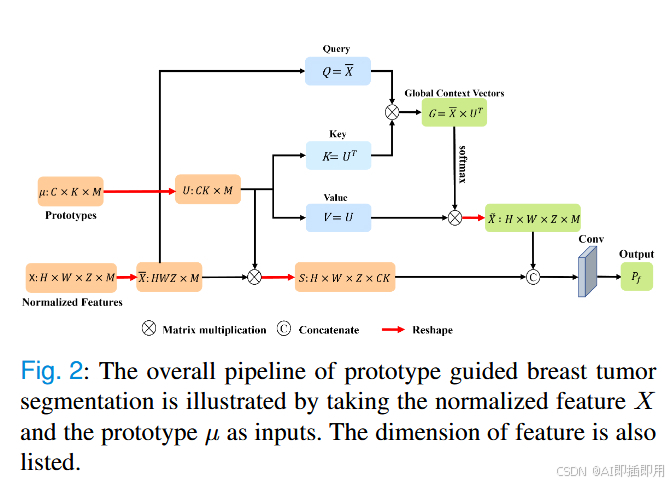

4.2 核心创新模块详解：原型学习引导模块 (Prototype Learning)

内部结构 ：
- 定义原型 ：初始化一组可学习的参数 P = { p 1 , p 2 , . . . , p K } P = \{p_1, p_2, ..., p_K\} P={p1,p2,...,pK}，代表 K K K 个语义类别的中心（例如肿瘤子类、背景子类）。
- 特征-原型交互 ：
  1. 相似度计算 ：计算输入特征图 F F F 中每个像素特征 f i f_i fi 与所有原型 p j p_j pj 之间的余弦相似度或欧氏距离。
  2. 注意力生成 ：通过 Softmax 生成原型注意力图 (Prototype Attention Map)。这张图告诉我们：图像的哪个区域长得像"肿瘤原型"。
- 特征重构/增强 ：利用注意力图对原型进行加权求和，或者用原型信息去校准原始特征 F F F。
设计目的 ：
- 传统的卷积层是被动地提取特征。原型模块是主动地匹配特征。它强制网络去寻找图像中与"肿瘤标准模板"相似的区域，从而极大地抑制了背景噪声（如高亮的血管、伪影）。

4.3 理念与机制总结

PLG-HN 的核心理念是 "全局抽象 + 原型匹配"。

机制：CNN 提供了"眼睛"（看清细节），Transformer 提供了"大脑"（理解全局），原型学习提供了"记忆"（记住肿瘤该长什么样）。
公式解读 ： S e g m e n t a t i o n = Decoder ( Attention ( F e a t u r e s , P r o t o t y p e s ) ) Segmentation = \text{Decoder}(\text{Attention}(Features, Prototypes)) Segmentation=Decoder(Attention(Features,Prototypes))。
协同工作：Transformer 解决了 CNN 感受野不足的问题，防止了大肿瘤的漏检；原型学习解决了 CNN 对异质性纹理敏感度低的问题，防止了复杂肿瘤的误检。

4.4 图解总结

回到"动机图解"的核心问题：

Hybrid 结构 解决了图 1 中单纯 CNN 无法覆盖大尺寸肿瘤（感受野受限）的问题。
Prototype Learning 解决了图 1 中肿瘤内部灰度不均匀导致的"空洞"问题。因为即使内部灰度变了，其在特征空间中依然距离"肿瘤原型"最近。

5. 即插即用模块的作用

本论文提出的 Prototype Learning (原型学习) 思想在医学影像中非常通用：

适用场景 ：
- 类别不平衡分割：如微小病灶检测（脑转移瘤、肺结节）。原型学习对少样本类别非常友好。
- 多模态分割：PET-CT 或 MRI 多序列分割。可以为不同模态学习共享的原型，实现特征对齐。
具体应用 ：
- 改进 U-Net/V-Net：可以直接将原型注意力模块插入到现有的 U-Net 跳跃连接中，作为一个能够提纯特征的"过滤器"。
- 半监督/弱监督分割：原型天然适合用于生成伪标签（Pseudo-label），辅助利用未标注数据。

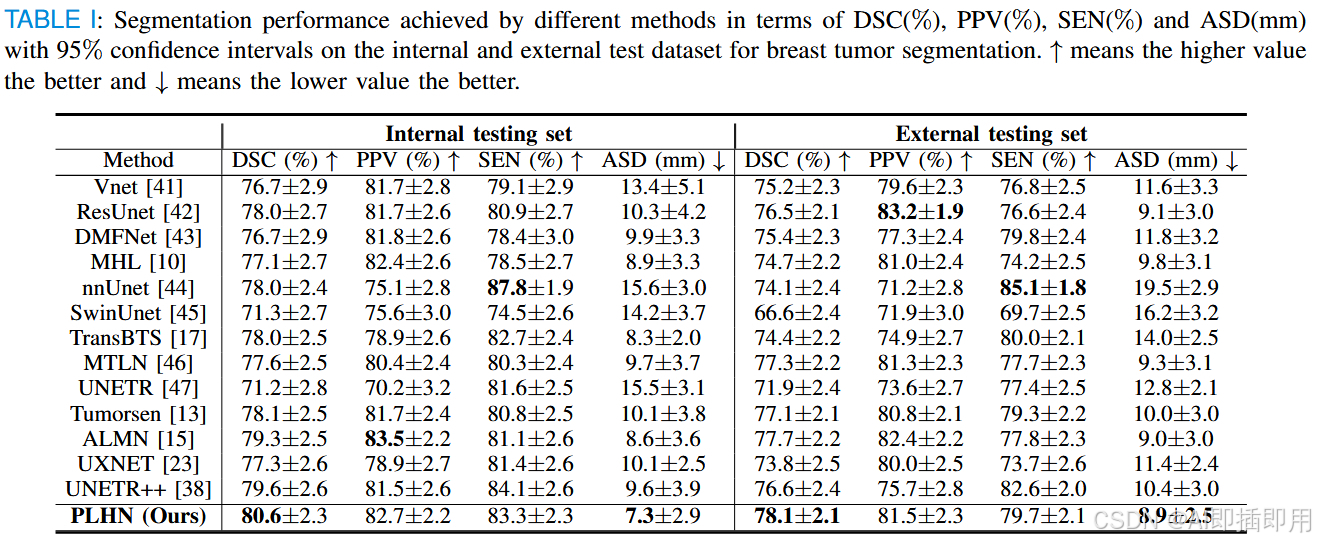

6. 实验部分简单分析 (Experiments)

论文在私有数据集或公开数据集（如 Duke Breast Cancer MRI）上进行了验证。

定量分析：
- PLG-HN 在 Dice Coefficient (DSC) 和 Jaccard Index (IoU) 上均优于 nnU-Net、TransUNet 和 Swin-UNet。
- 特别是在 HD95 (95% Hausdorff Distance) 指标上表现出色，说明其分割出的边界更加准确，伪影更少。
可视化分析：
- 对比图中可以看出，对于形状极不规则的星芒状肿瘤，PLG-HN 能很好地描绘出其触角（Spiculation），而其他方法往往分割成平滑的椭圆形。
- 对于内部坏死的环形强化肿瘤，PLG-HN 能够完整填充内部，没有出现空洞。
消融实验：
- 去除 Transformer 层，DSC 下降，证明全局建模的重要性。
- 去除 Prototype 模块，HD95 显著变差，证明原型对边界细化和噪声抑制的关键作用。

总结：PLG-HN 是一篇将 Metric Learning（度量学习/原型学习） 成功引入全监督医学分割的佳作。它不仅仅是在堆叠模块，而是从特征分布的角度思考如何更好地表达"肿瘤"这一概念。对于做医学图像分割 、异常检测的同学，这篇论文提供了非常高阶的思路。
