压缩感知（Compressed Sensing，CS）名字里带"压缩"，但它真正颠覆的不是文件压缩，而是采样方式本身 。传统信号处理告诉我们：要无失真恢复一个模拟信号，采样率至少是最高频率的两倍，这就是奈奎斯特采样定理。压缩感知却说：如果信号在某个变换域足够稀疏，用远低于奈奎斯特要求的测量数量，也能高概率恢复原信号。
下面我们先把"采样即压缩"这件事讲清楚，再落到数学建模、重建算法和工程指南，最后给出一段可以直接运行的 OMP 重建代码。
1. 从"先采样后压缩"到"采样即压缩"
1.1 奈奎斯特采样定理的负担：为什么传统思路在工程上越来越吃力
传统数字信号处理流程非常固定：模拟信号先经过抗混叠滤波器，再由高速 ADC 按照奈奎斯特频率采样，得到大量数字样本，然后为了存储或传输再做压缩。以图像为例，相机传感器先采集几千万像素，再通过 JPEG 丢弃大量高频 DCT 系数，最后只保留一小部分数据。
这个流程里存在一个明显浪费：先花很大代价把数据全部采回来，压缩时又把大部分数据丢掉。对于音频、普通照片，这种浪费还能接受；但在雷达、医学成像、超宽带通信等领域，信号带宽很高，ADC 采样率、存储器吞吐、传输带宽都会变得非常昂贵，甚至硬件上根本做不到。压缩感知的出发点就是：既然最终只保留少数重要信息，能不能一开始只采集那些"不会被丢掉"的信息？
难点在于，传统采样前并不知道哪些系数重要。压缩感知用随机线性测量绕开了这个难点。
1.2 最大误区：压缩感知不是"不采样"，而是采样与压缩同时发生
很多人听到"压缩感知"会误以为它完全不需要采样。实际上，CS 仍然要做测量，只是每个测量值不再是单个时间点的采样值，而是原始信号与一个测量向量做内积得到的线性组合。
设原始信号为 x ∈ R N x\in\mathbb{R}^N x∈RN，传统点采样得到的是 x x x 的某个分量；压缩感知的第 j j j 个测量值则写成：
y j = ⟨ x , ϕ j ⟩ y_j=\langle x,\phi_j\rangle yj=⟨x,ϕj⟩
一次测量同时包含多个原始样本的加权和。因此当测量次数 M M M 远小于信号长度 N N N 时，仍然可能保留足够多信息。传统思路是"先完整扫描、后压缩成小尺寸"，压缩感知则是"直接用少量随机笔画勾勒关键特征，再通过算法还原全貌"。
这个区别在硬件上的意义很大：在采集端就把压缩做了，采样率、存储量和传输量同时下降。后面要讨论的两个数学前提，保证了这种"少量线性组合"不会丢掉稀疏信号的主要信息。
2. 压缩感知能工作的两个数学前提
2.1 稀疏性：一张照片为什么能在傅里叶域用少量系数表达
稀疏性 是压缩感知成立的第一前提。一个信号 x x x 本身可能不稀疏，但在某个变换域可以写成：
x = Ψ s x=\Psi s x=Ψs
其中 s s s 只有 K K K 个非零系数，且 K ≪ N K\ll N K≪N，就称 x x x 在基 Ψ \Psi Ψ 下是 K K K 稀疏的。比如一段音频波形在时域几乎每个时刻都有值，但做傅里叶变换后，只有少数频点幅度大，其余接近零；一张自然照片在 DCT 或小波域里，大部分系数也很小，JPEG 压缩利用的就是这个特性。
工程上很多信号并不是严格稀疏，而是可压缩 ：变换系数按幂律衰减，保留前 K K K 个大系数就能以很小误差逼近原信号。因此压缩感知并不要求信号精确只有 K K K 个非零值，只要近似稀疏 ，算法同样能工作。实际项目中，稀疏基选得好不好，直接决定恢复质量。这一点在第 4 章还会展开。
2.2 测量矩阵与稀疏基不相干：随机测量为什么能捕获全局特征
如果只有稀疏性还不够。设想一个极端情况：信号在某个基下只有一个重要系数，但测量方式恰好只在另一个局部区域采样，就可能完全漏掉这个重要系数。因此 CS 要求测量矩阵 Φ \Phi Φ 与稀疏基 Ψ \Psi Ψ 不相干。
直观理解是：测量向量不能和稀疏基的列"太对齐"。随机高斯矩阵、随机伯努利矩阵与任何固定稀疏基都高度不相干，因为随机向量不会偏向某一个特定基方向。它的每个测量值都会均匀地混入来自所有稀疏位置的少量信息，少量随机测量就能捕获全局特征。
更严谨的理论保证是有限等距性质 RIP：等效测量矩阵 Θ = Φ Ψ \Theta=\Phi\Psi Θ=ΦΨ 在稀疏向量上近似保持长度。满足 RIP 时，从 y = Θ s y=\Theta s y=Θs 恢复稀疏 s s s 是稳定的。实际工程中，随机高斯矩阵理论性质好，但硬件难实现；部分傅里叶矩阵在 MRI 中更常见，因为它天然对应 K 空间欠采样。
传统 MRI 必须要按奈奎斯特采样要求填满整个 K 空间。如果要得到一张 256×256的图像，就需要采集 256条 K
空间线，每条线包含256个频域样本。
问题在于，MRI 采集每条线都需要时间。对于某些序列，每条 K
空间线的采集时间从几十毫秒到几百毫秒不等。一次完整扫描下来，患者需要躺几分钟到几十分钟。扫描期间患者必须保持不动，否则运动伪影会破坏图像质量。
更麻烦的是动态成像。比如心脏 MRI，需要在一次屏气内完成扫描，传统方法根本采不完完整 K 空间。这就是 MRI
迫切需要"少采数据但还能重建出清晰图像"的根本原因。压缩感知恰好提供了这个可能。
3. 从少量测量值恢复信号：L1凸优化与OMP怎么选
3.1 欠定方程组：测量值远少于未知数，为什么还能求唯一解
压缩感知的测量模型可以统一写成：
y = Φ x = Φ Ψ s = Θ s y=\Phi x=\Phi \Psi s=\Theta s y=Φx=ΦΨs=Θs
这里 y y y 是 M M M 维测量值， s s s 是 N N N 维稀疏系数，通常 M < N M<N M<N。从线性代数看，这是一个欠定方程组，一般有无穷多解。但加上" s s s 尽量稀疏"的约束后，解空间被大幅缩小。
最直接的数学表达是求 L 0 L_0 L0 范数最小化：
min ∥ s ∥ 0 s . t . y = Θ s \min \|s\|_0 \quad \mathrm{s.t.} \quad y=\Theta s min∥s∥0s.t.y=Θs
其中 ∥ s ∥ 0 \|s\|_0 ∥s∥0 表示 s s s 中非零元素的个数。这个优化问题能精确给出最稀疏解，但它是组合优化，NP 难，工程上不可行。压缩感知理论给出的替代方案是 L 1 L_1 L1 凸优化：
min ∥ s ∥ 1 s . t . y = Θ s \min \|s\|_1 \quad \mathrm{s.t.} \quad y=\Theta s min∥s∥1s.t.y=Θs
在测量矩阵满足一定条件、测量数量足够时， L 1 L_1 L1 最小化与 L 0 L_0 L0 最小化等价。为什么 L 1 L_1 L1 能促进稀疏？可以从几何上理解： L 2 L_2 L2 约束的可行区域是圆滑的球，最优切点往往不落在坐标轴；而 L 1 L_1 L1 约束区域是菱形，在坐标轴上有尖锐顶点，最优解更容易落在坐标轴上，从而得到稀疏解。
3.2 Basis Pursuit 与 OMP 的工程选型：精度、速度与内存对比
重建算法主要分两大类：凸优化算法和贪婪算法。
Basis Pursuit（BP）就是求解上面 L 1 L_1 L1 最小化问题的凸优化方法。它的优点是重建质量高、理论保证强 ，在测量矩阵合适时恢复成功率接近最优；缺点是计算量大，一般复杂度在 O ( N 3 ) O(N^3) O(N3) 量级，对大规模问题内存和时间都吃紧。带噪声场景下通常使用基追踪降噪 BPDN：
min ∥ s ∥ 1 s . t . ∥ y − Θ s ∥ 2 ≤ ϵ \min \|s\|_1 \quad \mathrm{s.t.} \quad \|y-\Theta s\|_2\le \epsilon min∥s∥1s.t.∥y−Θs∥2≤ϵ
其中 ϵ \epsilon ϵ 用来容纳噪声能量。
OMP（Orthogonal Matching Pursuit，正交匹配追踪）是贪婪算法中的代表。它每次迭代选择和当前残差最相关的一列，加入支持集，再用最小二乘更新系数，迭代 K K K 次。OMP 的优点是速度快、实现简单，在工程中应用广泛；缺点是恢复成功率对测量矩阵和稀疏度更敏感，信噪比低时容易选错原子，且错误一旦发生会累积。
工程选型建议很直接：小规模、高精度、离线重建场景优先用 BP 或 BPDN；大规模、实时性要求高、稀疏度已知的场景优先用 OMP 或 CoSaMP 等贪婪变体 。医学 MRI 重建通常用非线性共轭梯度求解 L 1 L_1 L1 问题，雷达实时处理则更偏向 OMP 系列。
3.3 一段能跑的 OMP 重建代码：Python 实现与逐行解释
下面给出一段可直接运行的 Python 代码。它生成一个在 DCT 基下稀疏的信号，用随机高斯矩阵做测量，再通过 OMP 从少量测量值中恢复原信号。
python
import numpy as np
import matplotlib.pyplot as plt
# 设置中文和负号正常显示
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
np.random.seed(42)
N = 256 # 原始信号长度
M = 64 # 测量值数量
K = 8 # 稀疏度
def dct_matrix(N):
"""构造 N x N 的 DCT 正交基矩阵"""
Psi = np.zeros((N, N))
for k in range(N):
for n in range(N):
if k == 0:
Psi[k, n] = np.sqrt(1.0 / N)
else:
Psi[k, n] = np.sqrt(2.0 / N) * np.cos(
np.pi * k * (2 * n + 1) / (2 * N)
)
return Psi
Psi = dct_matrix(N)
# 生成稀疏系数 s：随机 K 个非零位置
s = np.zeros(N)
nonzero_pos = np.random.choice(N, K, replace=False)
s[nonzero_pos] = np.random.randn(K) * 5
# 原始信号：在 DCT 基下稀疏
x = Psi @ s
# 随机高斯测量矩阵，按列归一化
Phi = np.random.randn(M, N) / np.sqrt(M)
# 等效测量矩阵
Theta = Phi @ Psi
# 压缩测量值
y = Theta @ s
def omp(Theta, y, K, tol=1e-8):
"""
正交匹配追踪 OMP
Theta: 等效测量矩阵，形状 M x N
y: 测量向量，形状 M
K: 稀疏度
tol: 残差停止容差
"""
N = Theta.shape[1]
residual = y.copy()
support = []
residual_norms = [np.linalg.norm(residual)] # 用于记录残差变化
for _ in range(K):
# 计算每列与残差的相关性，选择绝对值最大的列
corr = Theta.T @ residual
idx = int(np.argmax(np.abs(corr)))
if idx in support:
break
support.append(idx)
# 用当前支持集做最小二乘，更新残差
Theta_t = Theta[:, support]
s_t, _, _, _ = np.linalg.lstsq(Theta_t, y, rcond=None)
residual = y - Theta_t @ s_t
residual_norms.append(np.linalg.norm(residual))
if np.linalg.norm(residual) < tol:
break
# 最终最小二乘估计
s_hat = np.zeros(N)
if support:
Theta_t = Theta[:, support]
s_t, _, _, _ = np.linalg.lstsq(Theta_t, y, rcond=None)
s_hat[support] = s_t
return s_hat, support, residual_norms
s_hat, support, residual_norms = omp(Theta, y, K)
x_hat = Psi @ s_hat
y_hat = Theta @ s_hat # 重建测量值
print("真实非零位置:", np.sort(nonzero_pos))
print("OMP恢复位置:", np.sort(support))
print("重建相对误差:", np.linalg.norm(x - x_hat) / np.linalg.norm(x))
# ================= 丰富的可视化部分 =================
fig = plt.figure(figsize=(14, 10))
# 子图 1: 原始信号 vs 恢复信号
ax1 = fig.add_subplot(2, 2, 1)
ax1.plot(x, label='原始信号 x', color='royalblue', linewidth=1.5)
ax1.plot(x_hat, label='OMP重建信号 x_hat', color='darkorange', linestyle='--', linewidth=1.5)
ax1.set_title('1. 原始信号与 OMP 重建信号对比', fontsize=12, fontweight='bold')
ax1.set_xlabel('索引 (n)')
ax1.set_ylabel('幅值')
ax1.legend(loc='upper right')
ax1.grid(True, linestyle=':', alpha=0.6)
# 子图 2: 稀疏系数对比
ax2 = fig.add_subplot(2, 2, 2)
ax2.stem(s, linefmt='royalblue', markerfmt='bo', basefmt='k-', label='真实稀疏系数 s')
ax2.stem(s_hat, linefmt='darkorange', markerfmt='r^', basefmt='k-', label='估计稀疏系数 s_hat')
ax2.set_title('2. 变换域稀疏系数对比 (DCT域)', fontsize=12, fontweight='bold')
ax2.set_xlabel('索引 (k)')
ax2.set_ylabel('幅值')
ax2.legend(loc='upper right')
ax2.grid(True, linestyle=':', alpha=0.6)
# 子图 3: OMP 残差收敛曲线
ax3 = fig.add_subplot(2, 2, 3)
ax3.plot(range(len(residual_norms)), residual_norms, marker='o', color='forestgreen', linewidth=2)
ax3.set_title('3. OMP 迭代残差收敛曲线 ($\ell_2$ 范数)', fontsize=12, fontweight='bold')
ax3.set_xlabel('迭代次数')
ax3.set_ylabel('残差范数 ||y - Theta_t * s_t||')
ax3.grid(True, linestyle=':', alpha=0.6)
# 子图 4: 压缩测量值对比
ax4 = fig.add_subplot(2, 2, 4)
ax4.plot(y, label='实际测量值 y', color='purple', marker='o', markersize=4, linestyle='-')
ax4.plot(y_hat, label='重建测量值 y_hat', color='crimson', marker='x', markersize=4, linestyle='--')
ax4.set_title('4. 测量空间对比 (y vs y_hat)', fontsize=12, fontweight='bold')
ax4.set_xlabel('测量索引 (m)')
ax4.set_ylabel('幅值')
ax4.legend(loc='upper right')
ax4.grid(True, linestyle=':', alpha=0.6)
plt.tight_layout()
plt.show()

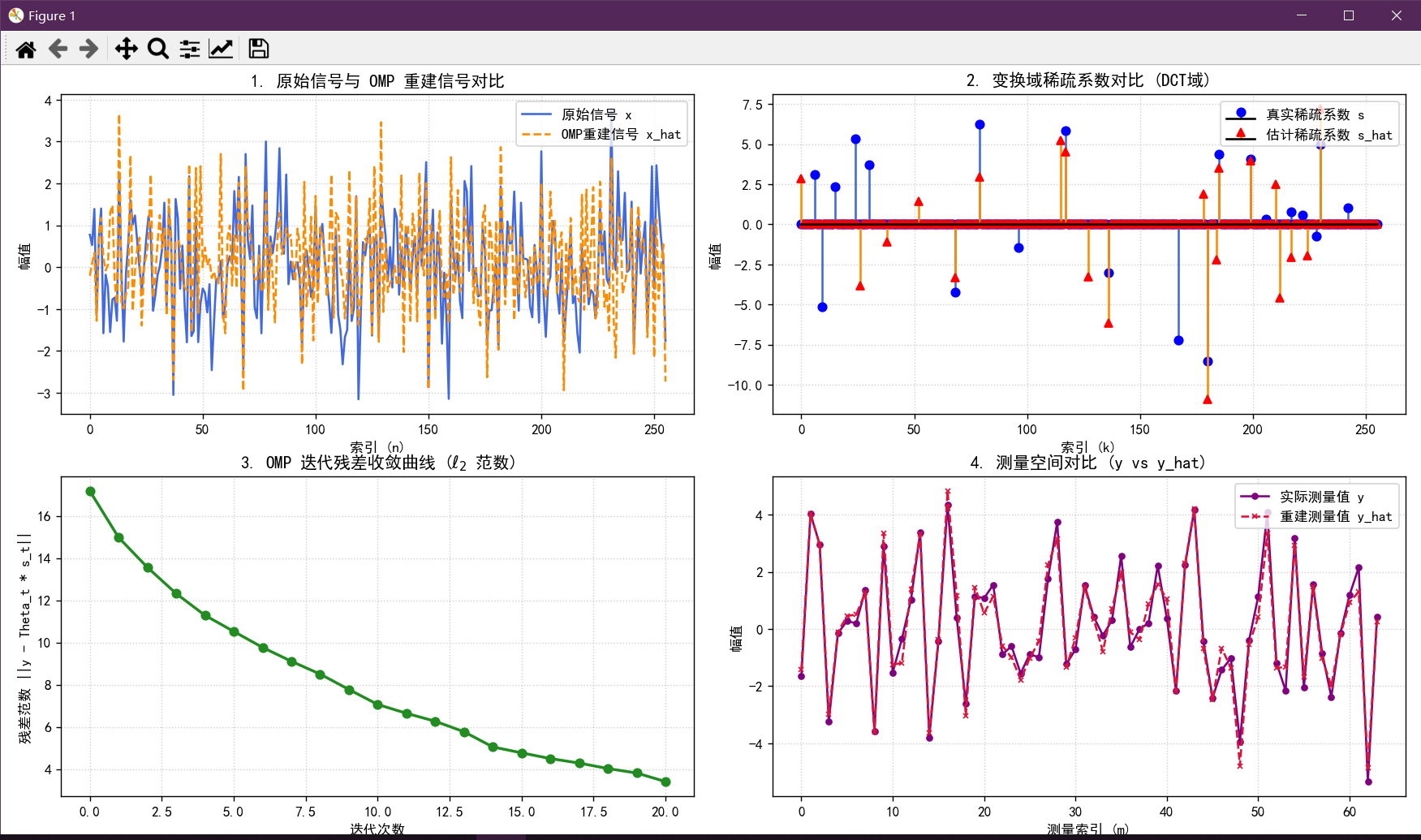

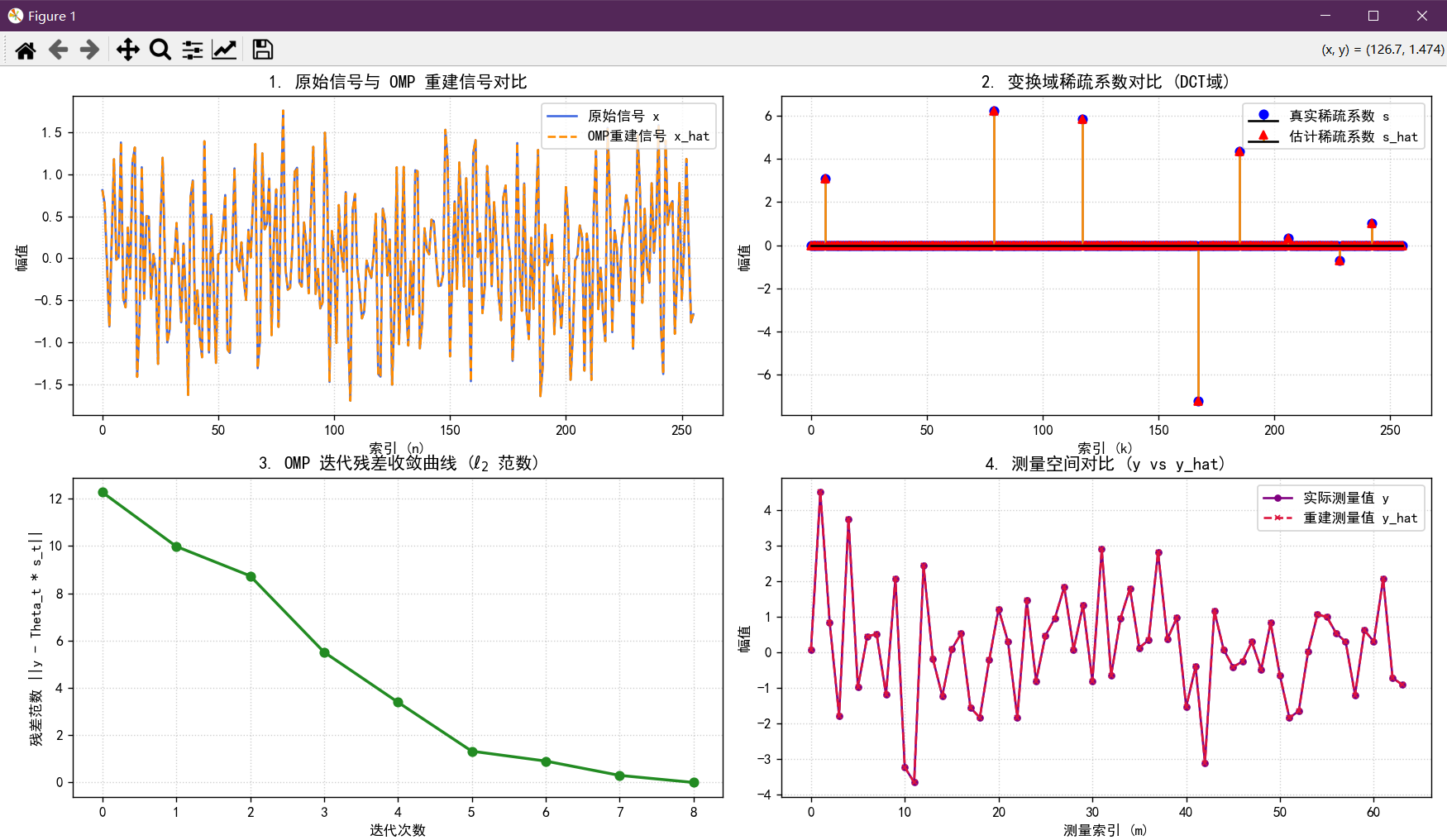

真实非零位置: 6 79 117 167 185 206 228 242
OMP恢复位置: 6 79 117 167 185 206 228 242
重建相对误差: 2.0138947317550645e-15
这段代码的核心流程是：构造 DCT 基 Ψ \Psi Ψ，生成稀疏系数 s s s，得到原始信号 x = Ψ s x=\Psi s x=Ψs；再用随机高斯矩阵 Φ \Phi Φ 得到测量值 y = Φ x y=\Phi x y=Φx。OMP 每次选择与残差最相关的一列，最小二乘更新后继续，直到达到稀疏度 K K K 或残差足够小。运行后重建相对误差通常能到 10 − 14 10^{-14} 10−14 量级。
注意，示例中若某个原子被重复选中，代码会直接跳出。实际工程中还可以加入更稳健的防重复机制、噪声容差和最大迭代次数。
4. 压缩感知典型应用与工程避坑
4.1 医学MRI少采K空间数据：缩短扫描时间的稀疏重建逻辑
压缩感知在医学影像中最经典的应用是核磁共振成像 MRI 。MRI 采集的是傅里叶域数据 ，也叫 K 空间数据。传统方式必须按奈奎斯特要求扫描足够多的 K 空间线，扫描时间动辄几十分钟。CS 允许随机欠采样 K 空间，然后用重建算法恢复图像。
医学图像在小波域或总变差 TV 域是近似稀疏的，重建目标通常写成：
min ∥ Ψ x ∥ 1 + λ ∥ ∇ x ∥ 1 s . t . ∥ F u x − y ∥ 2 ≤ ϵ \min \|\Psi x\|_1+\lambda \|\nabla x\|_1 \quad \mathrm{s.t.} \quad \|F_u x-y\|_2\le \epsilon min∥Ψx∥1+λ∥∇x∥1s.t.∥Fux−y∥2≤ϵ
其中 F u F_u Fu 是欠采样傅里叶算子， y y y 是采集到的少量 K 空间数据。这里同时加入 L 1 L_1 L1 稀疏项和 TV 项，是为了保留图像边缘。
需要特别注意：K 空间欠采样如果采用均匀间隔采样，会产生规则的混叠伪影；采用随机或类随机欠采样后，伪影会变成类似噪声的分布，重建算法更容易去除。这一条是 MRI-CS 落地的细节，但也经常被初学者忽略。
4.2 单像素相机与雷达通信：单探测器成像与降低功耗的工程收益
单像素相机是压缩感知的另一个典型应用。传统面阵相机需要数百万个探测单元，而单像素相机只用一个点探测器，配合数字微镜阵列 DMD 产生一系列随机光斑图案，每次测量的是场景经过随机图案调制后的总光强。重复 M M M 次得到测量向量 y y y，再用算法重建图像。
它的价值不在消费摄影，而在一些面阵探测器很贵的波段，比如红外、太赫兹。用单探测器替代面阵可以显著降低成本，同时降低制冷和功耗需求。雷达领域也类似：传统 SAR 需要大量脉冲积累，CS 可以减少脉冲发射次数，缩短成像时间，对机动平台尤其重要。通信领域里，稀疏信道估计、频谱感知同样能利用少量导频恢复信道信息。
这些应用有一个共同点：降低采集端的硬件成本、功耗或时间成本，把复杂度转移到后端计算。这也是压缩感知最吸引工程团队的地方。
4.3 落地避坑：稀疏基选错、随机测量矩阵不当、重建参数漂移
第一个坑是稀疏基选得不合适。如果信号在选定基下并不稀疏，或只有变换系数衰减很慢，CS 重建效果会很差。动手前应先用实际数据做变换域系数分析，观察保留前 K K K 个系数的能量占比。自然图像可选小波、DCT 或学习字典；如果单一基不够，可以联合 TV 正则。
第二个坑是测量矩阵设计不当。随机高斯矩阵理论性质好，但很多硬件无法直接实现。实际系统通常使用部分傅里叶矩阵、结构随机矩阵或确定性矩阵。无论选哪种，都要保证测量数量满足经验公式：
M ≥ c K log ( N / K ) M \ge cK \log(N/K) M≥cKlog(N/K)
其中 c c c 是与测量矩阵和稀疏基不相干程度有关的常数。 M M M 太少，恢复失败； M M M 太多，采集端的节省效果就弱了。
第三个坑是忽略噪声和量化误差。纯 L 1 L_1 L1 等式约束只适用于无噪模型。实际系统必须使用 BPDN 或带噪声容差的 OMP，否则算法会为了拟合噪声产生大量虚假小系数。正则化参数 ϵ \epsilon ϵ 或 λ \lambda λ 要根据噪声水平调节，不能照搬无噪仿真值。
第四个坑是重建参数漂移。同一套参数在仿真数据上效果很好，换一批真实数据可能明显变差。工程上建议用交叉验证或自适应策略，根据残差能量动态调整迭代停止条件。图像重建中还可以先做小尺寸试验，确认稀疏基和测量矩阵组合后再扩展到全尺寸。
压缩感知不是万能工具，只有信号确实稀疏、测量方式确实不相干、重建参数确实匹配噪声水平时，它才能带来实际收益。
你在压缩感知工程实现中，遇到过因为测量矩阵不合适导致恢复失败，或者稀疏基选错导致重建质量差的问题吗？欢迎留言交流。
