前言：在FPGA评审或架构讨论中，可能会听到这样一句"行话"："用CLK_750k区分专用路径和数据路径，增加二级缓存。"这句话将时钟架构、物理约束与存储层次设计压缩在了一起。它究竟是什么意思？为什么高频系统里反而要引入一个极低频时钟？本文将为您逐层拆解这一经典架构策略。
一、 核心含义：控制平面与数据平面的解耦
这句话的本质是一种架构级的解耦思想。
它的核心含义是：利用一个低频专用时钟（750kHz）作为"控制/管理平面"的节拍，将慢速的配置、状态维护或缓存管理逻辑从高速数据通路中彻底剥离出来，从而为二级缓存的实现创造干净的时序环境。
简单来说，就是让"搬数据的"专心跑高速，让"管调度的"在自己的舒适区里从容工作，互不干扰。
二、 第一层：为什么偏偏是 CLK_750k？
750kHz 在 FPGA 里属于极低频时钟（周期约 1.33μs）。选择这个频率绝不是为了"跑数据"，而是基于以下三重考量：
1. 它是"管理时钟"，而非"数据时钟"
这个时钟通常用于驱动那些非实时关键路径上的任务：
- 缓存标签（Tag）比较与替换算法（如LRU）
- 配置寄存器加载与状态机跳转
- 错误校验（ECC Scrubbing）
- DMA描述符读取
这些操作不需要每个时钟周期都执行，但需要绝对确定性的时序。
2. 天然满足时序，告别收敛焦虑
1.33μs 的周期对于绝大多数组合逻辑来说绰绰有余。这意味着该路径上的逻辑几乎不可能出现 Setup/Hold 违例。工程师可以将宝贵的时序收敛精力全部集中在高速数据通路上，而不用担心管理逻辑拖后腿。
3. 降低功耗与噪声
低频时钟翻转率低，动态功耗小，对电源完整性和时钟网络的干扰远小于主数据时钟。在对功耗敏感的系统中，这一点尤为重要。
三、 第二层："区分路径"的物理设计纪律
"区分专用时钟路径和普通数据路径"是 FPGA 物理设计的核心纪律------时钟域隔离与资源分区。
| 维度 | 普通数据路径 (Data Path) | 专用时钟路径 (CLK_750k) |
|---|---|---|
| 典型时钟 | 100MHz ~ 500MHz+ | 750kHz |
| 承载内容 | 流水线数据处理、总线传输、算法运算 | Tag管理、状态机、配置更新、中断处理 |
| 时序压力 | 极高，是时序收敛的瓶颈 | 极低，几乎自动收敛 |
| 物理布局 | 紧凑布局，使用DSP/BRAM等硬核 | 可分散布局，允许较长布线延迟 |
| 约束策略 | 严格的多周期路径、流水线约束 | 宽松的 set_max_delay 或直接满足 |
| 跨域交互 | 需高速CDC（FIFO/DMUX） | 简单握手或双端口RAM即可安全交接 |
如果不区分会怎样？
如果把缓存管理逻辑和数据通路塞进同一个高频时钟域：
- 关键路径恶化：Tag比较、替换决策等复杂组合电路会成为时序瓶颈，拖慢整个系统频率。
- 资源拥塞：两种逻辑竞争相同的布局布线资源，导致局部拥塞。
- 调试噩梦：出问题时难以定位是数据流错了还是控制流乱了。
用独立的 CLK_750k 把管理逻辑"摘出去"，相当于给数据通路减负。
四、 第三层："二级缓存"在这里的真实角色
这里的"二级缓存"不一定是CPU意义上的L2 Cache，更可能是指片上缓冲层级中的中间层。
场景推测
系统可能有一个高速外部存储器（DDR/HBM）作为主存，片内BRAM/UltraRAM作为一级缓冲，而 CLK_750k 驱动的这部分逻辑负责管理一个中间层缓存结构，例如：
- 预取缓冲区（Prefetch Buffer）
- 写合并缓冲区（Write Combining Buffer）
- 指令/配置缓存
为什么它需要独立时钟？
- 访问模式不规则：二级缓存的Miss率高、访问粒度大，控制逻辑（命中判断、回填、淘汰）比一级缓存复杂得多，放在主频下很难时序收敛。
- 以面积换时间：用 750kHz 独立驱动，可以展开更多并行比较逻辑而不必担心时序，反而可能提升整体吞吐效率。
- 安全的跨域交互：数据通路通过异步FIFO或双端口RAM与二级缓存交换数据。由于缓存侧是低频，FIFO的读写指针同步非常简单可靠。

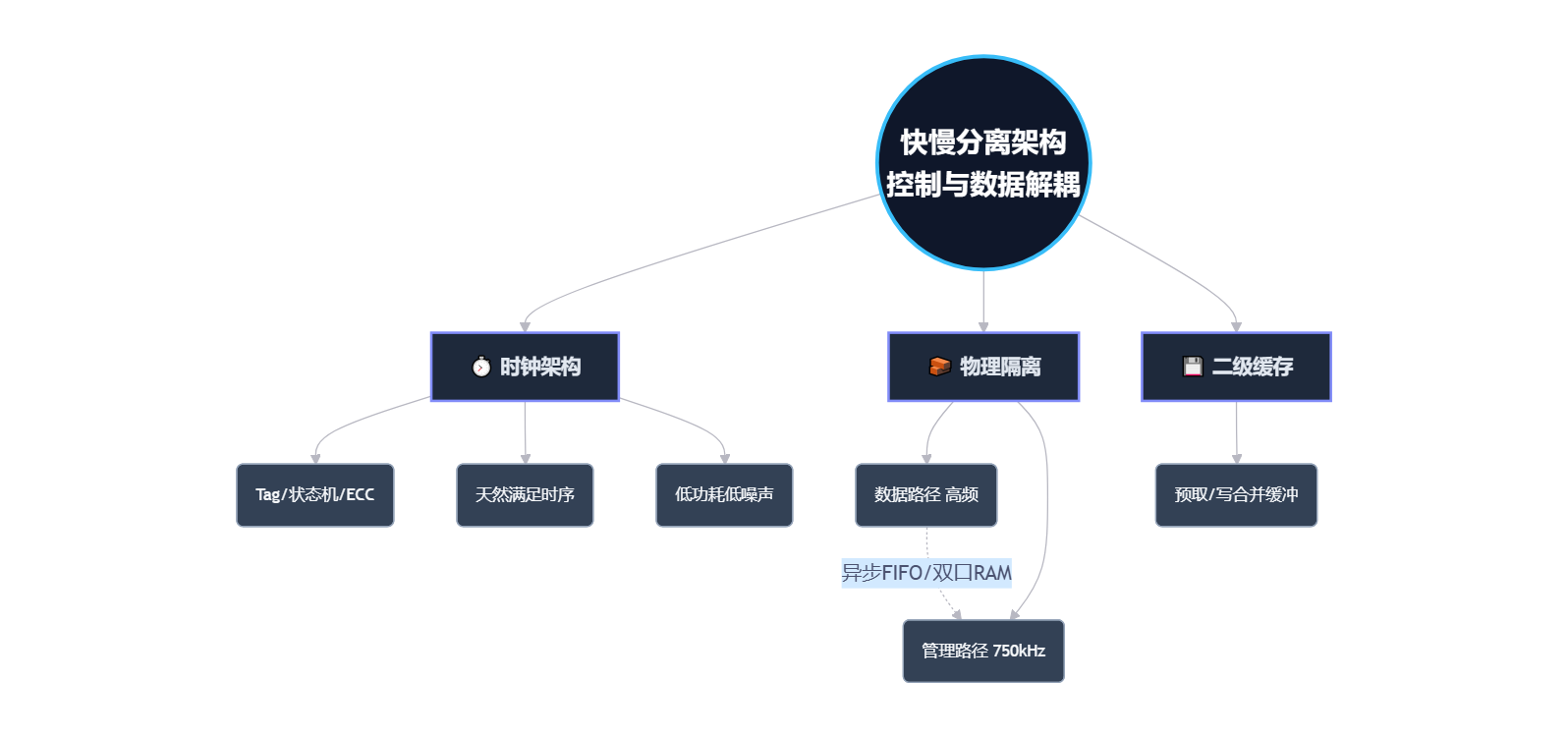

五、一句话总结
用一个跑得很慢但绝对稳的专用时钟（750kHz），把缓存管理中那些"脏活累活"（Tag比对、状态维护、替换算法）从高速数据主干道上挪走，让数据通路轻装上阵跑高频，同时让缓存管理逻辑在自己的舒适区里从容工作。
六、工程落地指南
如果要在自己的项目中应用这一思路，建议遵循以下五步：
- 识别可分离的控制逻辑：找出设计中那些"不需要每个时钟周期都动"的部分（配置、状态维护、缓存管理等）。
- 生成独立的低频时钟 ：用 MMCM/PLL 从主时钟分频得到 750kHz（或其他合适低频），确保与主时钟同源以简化CDC。
- 严格的物理隔离 ：在约束文件中用
set_clock_groups -asynchronous或-exclusive明确声明两个时钟域的关系；用 Pblock 将两类逻辑分区布局。- 安全的跨域接口 ：两者之间只用异步FIFO、双端口RAM或经过验证的握手协议通信，绝不直连。
- 分别验证：对 750kHz 域单独做门级仿真和时序分析，确认其在所有工艺角下都能轻松满足。
这种"快慢分离"的架构思想，不仅适用于缓存设计，在任何包含复杂控制逻辑的高速FPGA系统中都值得借鉴。好的架构不是让所有逻辑都跑得快，而是让该快的快起来，该慢的稳得住。
