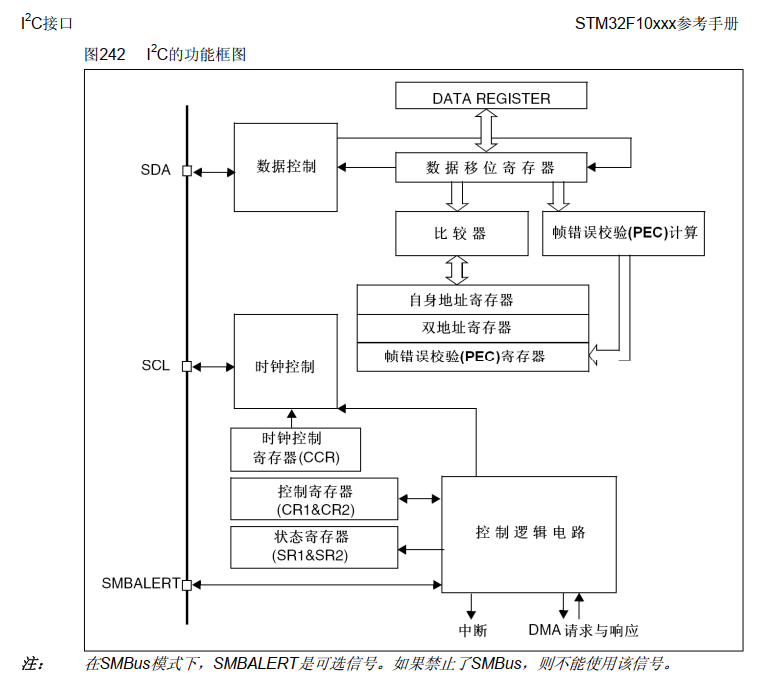

  9. [I2C 内部结构框图](#I2C 内部结构框图)
  10. [Cortex-M3 如何访问 I2C 寄存器](#Cortex-M3 如何访问 I2C 寄存器)
  11. 全文总结

一、为什么要学 I2C：先看一个痛点

1.1 回忆一下 USART 的问题

我们之前学过 USART （串口），它做的是 一对一（1 对 1） 的串行通信------一根线只能连接两个设备。

假设现在板子上有 3 个带 USART 接口的传感器，我们想用单片机和它们分别通信，怎么办？

只能加接口：给 3 个传感器各配一个独立的 UART 接口，那就是 3 个接口。

问题来了：

  • 如果接 8 个、16 个，甚至更多设备呢？
  • 每个接口都要占用引脚、要配置中断、要写驱动代码......
  • 单片机上 UART 接口的数量是有限的！根本不够用！

1.2 I2C 就是为解决"设备太多、接口太少"而生的

I2C 用两根线 就可以把很多很多设备串在一根总线上，MCU 想和哪个设备说话，就叫它的"名字"（地址），其他设备乖乖听着、不吭声。

一句话总结痛点：

用最少的物理连线，实现一主多从（甚至多主多从）的板级通信。

二、I2C 是什么？

2.1 名字拆解

I2C 全称 Inter-Integrated Circuit：

单词 含义
Inter 内部的、之间的
Integrated 集成的
Circuit 电路

所以中文一般叫它 集成电路总线。注意写法是 I2C（I 的平方 C），因为"I"和"C"中间夹着一个"C"（IC 之间）。

2.2 一句话定义

I2C 是一种串行、同步、半双工 的通信协议，只用 两根线 （SCL 时钟线 + SDA 数据线）就能在集成电路之间进行数据的双向传输，典型用于单片机与传感器、存储器等低速外围设备的连接。

几个关键词先有个印象：

  • 串行：数据一位一位地传，不像并行口那样 8 位一起传。
  • 同步：有专门的时钟线（SCL）来"打节拍"，收、发双方跟着节拍走，所以不需要像串口那样约定波特率。
  • 半双工：同一时刻只能一个方向传数据------要么主发从收，要么从发主收，不能同时双向。

2.3 谁发明的？

由 Philips（飞利浦） 公司在 1980 年代初开发，现在归 NXP（恩智浦） 所有。

2.4 一个典型场景

一根 I2C 总线上挂着 3 个甚至 16 个设备，都并联在 同一对 SCL / SDA 线 上，只需要 MCU 的一个 I2C 接口即可。这就是总线型 连接方式，所以 I2C 也叫 I2C Bus（I2C 总线）。

✅ 知识总结

Q：请讲讲 I2C 是什么？为什么会有 I2C 这个东西？

I2C 全称 Inter-Integrated Circuit，中文叫集成电路总线，是由飞利浦（现恩智浦 NXP）公司于 1980 年代初开发的串行、同步、半双工通信协议。它只需要 SCL（串行时钟线）和 SDA（串行数据线）两根线，就能在一根总线上挂载多个低速设备（如传感器、EEPROM、RTC 等）进行通信。之所以诞生 I2C，是因为像 USART 这样的接口只能一对一通信，当外设数量增多时接口不够用；而 I2C 用极少的物理连线实现一对多、多对多的板级通信，读写多种传感器和模块的数据。它的特点包括两线制、多主机多从机架构、每个从机有唯一地址、数据由 SCL 时钟同步、半双工传输，以及有标准（100kbps）、快速（400kbps）、快速+（1Mbps）等速度模式。

三、I2C 的特点

下面把 I2C 的六大特点详细展开：

3.1 两线制

这是 I2C 最显著的招牌，只需要两根信号线：

  • SCL （Serial Clock Line，串行时钟线）：由主设备产生，负责给整个通信"打拍子"，同步所有数据的传输。
  • SDA （Serial Data Line，串行数据线）：双向数据线，用来传地址和数据位。

3.2 多主机 / 多从机

一条总线上可以挂多个主设备（Master）和多个从设备（Slave）：

  • Master（主设备）：主动发起通信的一方。
  • Slave（从设备）：被动响应通信的一方。

现实中绝大多数应用都只有 1 个主机（比如就是我们的单片机），从机可以有很多个。

3.3 设备地址

每个从设备都有一个唯一的地址，主设备靠这个地址来点名：

  • 7 位地址（常见）或 10 位地址（罕见）。
  • 正因为要地址，所以 I2C 从设备出厂时就会被厂商通过"固定 / 引脚可选 / 寄存器烧写"等方式预设好地址。

注意细节：只有从机需要地址。因为从机数量多，主机要"点名"；而主机只有一个（或通过仲裁选出来），不需要被点名。

3.4 同步串行通信

所有数据的传输都由 SCL 时钟信号 同步。数据位在 SCL 的高电平期间被采样，因此收发双方不需要约定波特率，硬件节奏天然一致。

3.5 半双工

同一时刻，数据只能在一个方向上传：

  • 要么主发从收（写操作）
  • 要么从发主收（读操作）

3.6 速度模式

模式 速率
标准模式（Standard Mode） 100 kbps
快速模式（Fast Mode） 400 kbps
快速模式+（Fast Mode Plus） 1 Mbps

注意：STM32F103ZET6 不支持"快速模式+"，最高用到 400 kbps。

✅ 知识总结

Q：请说说 I2C 有哪些主要特点？

I2C 总线有六大特点：一是两线制，只用 SCL 时钟线和 SDA 数据线两根线，SCL 由主设备产生用于同步，SDA 双向用于传数据；二是支持多主机多从机架构，主设备发起通信、从设备响应，但实际应用中大多只有一个主机；三是每个从设备都有唯一地址，通常是 7 位，也有罕见的 10 位地址，主设备靠地址选择通信对象；四是同步串行通信，数据在 SCL 高电平期间被采样；五是半双工，同一时刻数据只能单向传输；六是定义了多种速度模式，标准模式 100kbps、快速模式 400kbps、快速模式+ 1Mbps。

四、用 I2C 的常见设备

几乎所有的低速传感器都支持 I2C，常见的有：

设备类型 说明
温湿度 + 气压传感器 环境监测常用
3 轴加速度计 + 3 轴陀螺仪 手机自动旋转屏幕、AR 导航、防抖摄影、体感游戏都靠它
环境光传感器 测量光照强度
摄像头模组 摄像头配置接口通常就是 I2C
心率、血氧传感器 手表、手环测心率、血氧浓度
小尺寸显示屏 屏幕控制接口用 I2C
ToF 传感器 基于光"飞行时间"计算距离
RTC 模块 很多不带 RTC 外设的主控会外接 RTC 芯片

为什么这些东西都要用 I2C？

  • I2C 支持 1 对多通信，一根总线能接很多传感器。
  • 用最少的物理连接（2 根线）实现芯片间简单、高效的板级通信。
  • 这些传感器大多是低速设备，I2C 的速度（几百 kbps）完全够用。

✅ 知识总结

Q：I2C 一般用在什么场景？为什么这些场景选 I2C？

I2C 应用非常广泛，几乎所有低速传感器和模块都支持 I2C，例如温湿度气压传感器、六轴惯性传感器（加速度计+陀螺仪）、环境光传感器、摄像头配置接口、心率血氧传感器、小尺寸显示屏、ToF 距离传感器、RTC 时钟模块等。选择 I2C 的原因主要有两点：一是它支持一对多通信，一根总线可以挂很多从设备，读写多种传感器的数据非常方便；二是它只需要两根线就能完成板级通信，物理连接最少、成本低，适合低速外设场景。

五、STM32 里的 I2C：四方关系

5.1 先分清"协议"和"外设"

之前讲的都是 I2C 的协议/标准，属于"纸上谈兵"。

而现实中，芯片厂商已经把符合 I2C 规范的硬件电路 做成了一个模块，直接集成到 MCU 内部，这叫 I2C 片上外设。

以后我们说"STM32 的 I2C"，指的就是这个片上外设，而不是单纯的协议。

我的 STM32F103ZET6：

  • 内部有 2 个 I2C 模块（I2C1、I2C2）。
  • 它们挂在 APB1 总线上。

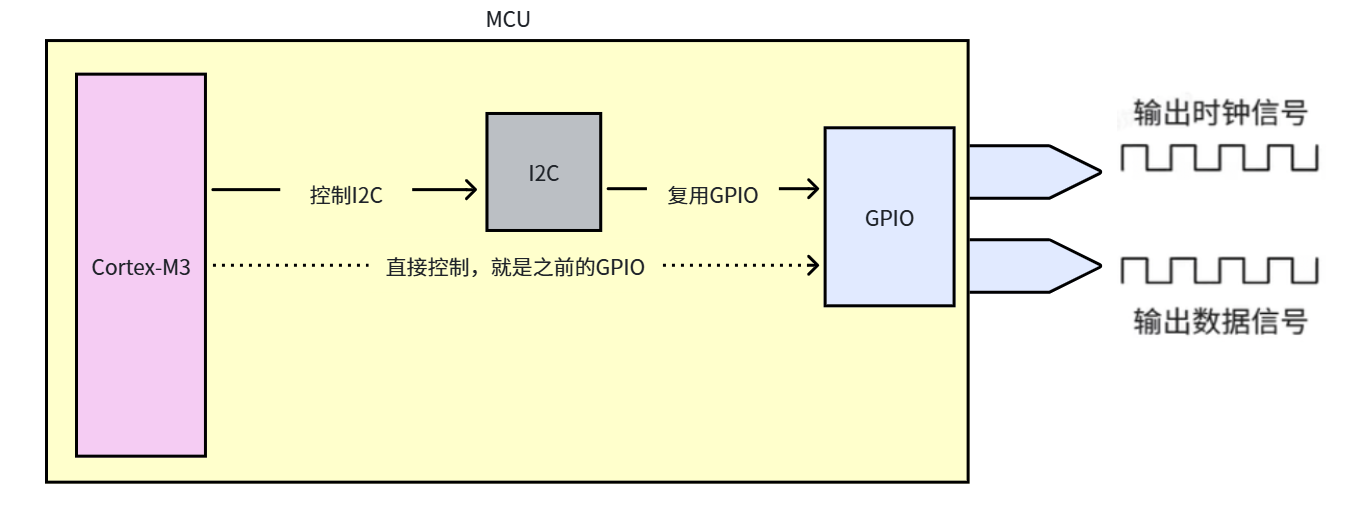

5.2 四方关系：ARM-CPU、MCU、I2C、GPIO

无论是之前的 USART，还是现在的 I2C，无论是输出时钟还是数据，本质都是要通过 GPIO 的物理引脚输出到外部。

所以四者的关系是：

复制代码
┌─────────────────────────────────────────────┐
│            ARM-CPU（Cortex-M3 内核）          │
│   负责执行程序、读写寄存器、下发指令            │
└──────────────────┬──────────────────────────┘
                   │ 内部总线（统一编址）
┌──────────────────▼──────────────────────────┐
│            STM32F103ZET6（MCU 芯片）          │
│  内部集成各种片上外设，其中就有 I2C 外设       │
└──────────────────┬──────────────────────────┘
                   │ 外设信号线
┌──────────────────▼──────────────────────────┐
│               I2C 片上外设                    │
│  负责按 I2C 协议收发数据、产生时序             │
└──────────────────┬──────────────────────────┘
                   │ SCL / SDA 信号
┌──────────────────▼──────────────────────────┐
│                GPIO（复用功能）               │
│  物理针脚真正输出高低电平到芯片外部             │
└─────────────────────────────────────────────┘

一句话总结：

CPU 通过读写 I2C 外设的寄存器来控制它；I2C 外设通过 GPIO 的复用引脚把 SCL、SDA 信号送出去。

5.3 两个重要细节

  1. I2C 需要 两个 Pin，分别对应 SCL 和 SDA。具体是哪个引脚，要看《STM32F103XX 数据手册》里的引脚定义表。
  2. I2C 使用的 GPIO 引脚一般要配置为复用模式。不过在 STM32CubeMX 里这些都是自动配置的，我们只需要注意即可。

小技巧：查数据手册时遇到陌生字段（脚位、管脚名称、类型、IO 电平、主功能、默认复用功能、重定义功能、FT 等），可以查文档，也可以借助 AI 解释。但查引脚对应关系这类事情，建议自己查文档，因为熟悉文档是嵌入式工程师的基本功。

5.4 GPIO 的"通用性"体现

GPIO 叫 General Purpose Input Output（通用输入输出）。这里的"通用"就体现在：它既可以被 USART 复用，也可以被 I2C 复用，还可以被 SPI 复用......为 MCU 收发各类外设信号，正是 GPIO 的职责所在。

✅ 知识总结

Q：请说说 STM32F103ZET6 中 MCU、ARM-CPU、I2C、GPIO 的四方关系？

STM32F103ZET6 内部集成有 I2C 片上外设，共两个（I2C1、I2C2），挂在 APB1 总线上。四方关系是：ARM-CPU（Cortex-M3 内核）通过内部总线、以统一编址的方式读写 I2C 外设的寄存器，实现对它的配置和控制；I2C 外设负责按照协议产生时序、收发数据；而无论时钟还是数据信号，最终都要通过 GPIO 的物理引脚（复用功能）输出到芯片外部。所以 CPU 控制 I2C 外设，I2C 外设借助 GPIO 复用引脚对外收发 SCL、SDA 信号，这就是四者的分工。

六、I2C 硬件原理（灵魂部分）

这一章是理解 I2C 的重中之重，请务必认真看完。搞懂了这一章，I2C 协议和代码就都不难了。

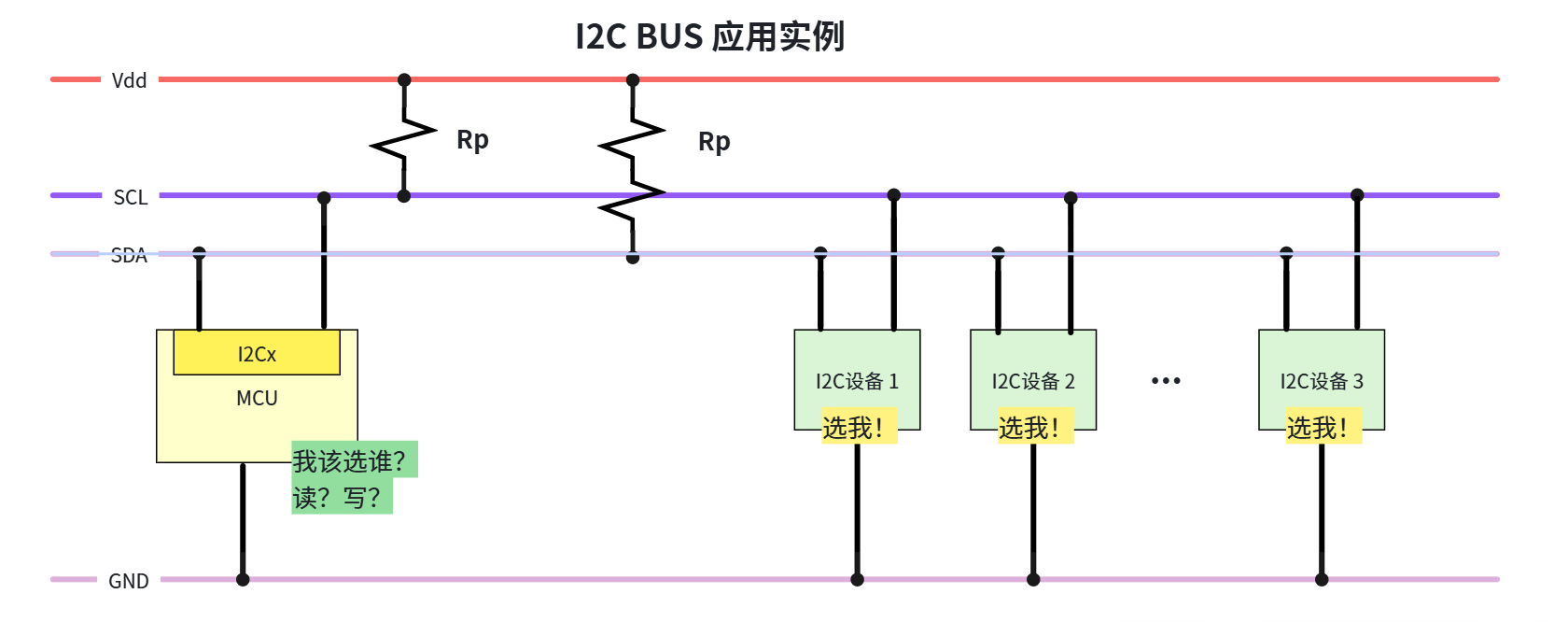

6.1 I2C 设备间是怎么接线的

典型场景：1 个主设备（MCU）+ N 个从设备，都挂在同一对 SCL、SDA 线上。

几个关键点：

  • 不只是 MCU 内置了 I2C 接口，其他支持 I2C 的设备内部也内置了 I2C 接口或等效电路，所以才能互相通信。
  • 总线上还需要 上拉电源（VDD）和上拉电阻。它们严格来说不属于 I2C 本身，而是因为 I2C 工作原理的需要，由硬件工程师在板子上布置的。

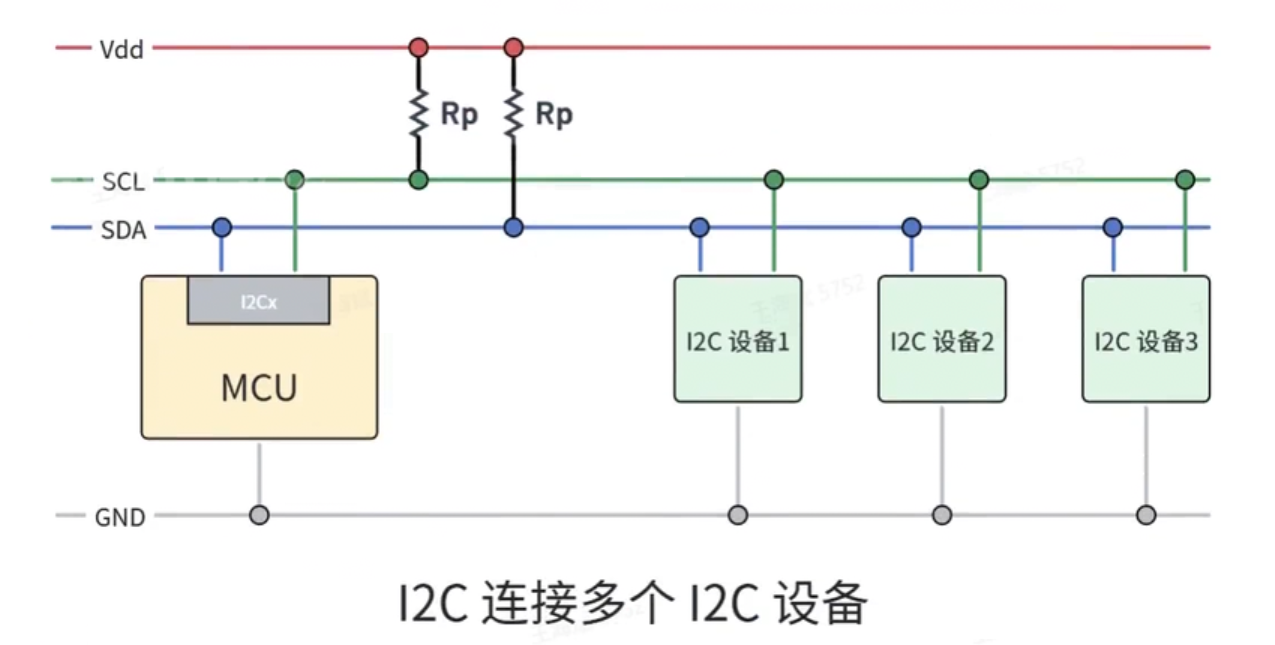

接线示意图：

复制代码
VDD ──┬── R1 ──┬─────────┬─────────┬─────────┐     （上拉电阻）
      │        │         │         │         │
    SCL线──────┤         │         │         │
    SDA线──────┴─────────┴─────────┴─────────┘
      │    │         │         │
     MCU  从设备1    从设备2    从设备3
   (Master) (Slave)  (Slave)  (Slave)

所有设备的 SCL、SDA 引脚都要并联到这两条线上，然后两条线各通过一个上拉电阻接到 VDD。

6.2 开漏输出（Open-Drain）------ I2C 的地基

为什么必须是开漏？

I2C 规范（UM10204 文档 3.1.1 节）明确要求：

The output stages of devices connected to the bus must have an open-drain or open-collector to perform the wired-AND function.

（连接到总线上的设备的输出级必须采用 开漏（Open-Drain） 或 开集（Open-Collector） 结构，以实现 线与（Wired-AND） 功能。）

也就是说，所有挂在 SCL、SDA 上的设备，输出级必须用开漏结构。

开漏结构的本质

回顾 STM32 的 GPIO 端口位结构（把推挽的 P-MOS 去掉就是开漏）：

  • 开漏输出只有两种状态：

    1. 输出低电平（0）：内部 N-MOS 导通，引脚接地。
    2. 高阻抗（Hi-Z，相当于悬空）：内部 N-MOS 断开，引脚既不接高也不接地。

  • 开漏输出无法主动输出高电平（1）！高电平全靠外部的上拉电阻把引脚拉到 VDD。

    开漏输出的两种状态：

    ① N-MOS 导通（写 0）：
    引脚 ── N-MOS 导通 ── GND → 输出低电平（0）

    ② N-MOS 断开（写 1）：
    引脚 ── N-MOS 断开 ── (悬空)
    ↑ 上拉电阻把引脚拉到 VDD → 输出高电平（1）

用代码理解"写 1 断开、写 0 导通"

回忆 GPIO 章节：在开漏模式下，向端口位数据寄存器写不同的值，就能控制 N-MOS：

c 复制代码
// 假设 PA4 作为 I2C 的 SDA 引脚，配置为开漏输出

GPIOA->ODR &= ~(1 << 4);   // 写 0：闭合 N-MOS，SDA 线被接地 → 输出低电平(0)
GPIOA->ODR |=  (1 << 4);   // 写 1：断开 N-MOS，SDA 线悬空，被上拉电阻拉到 VDD → 输出高电平(1)
默认状态：都是断开的

开漏输出默认是断开 的。所以只要没人驱动总线，SCL 和 SDA 线就会被上拉电阻拉成高电平，处于空闲状态。

有趣细节：STM32CubeMX 配置 I2C 配套 GPIO 时，甚至都不让你设置初始电平------因为开漏模式下默认就是断开的，后续用软件方式打开即可。

✅ 知识总结

Q：I2C 为什么必须使用开漏输出？

因为 I2C 协议要求连接在 SCL、SDA 总线上的所有设备都必须使用开漏（或开集）输出结构。开漏输出只有两种状态：N-MOS 导通时输出低电平，N-MOS 断开时输出高阻抗，无法主动输出高电平，高电平要由外部上拉电阻提供。这样做的根本目的是实现"线与"功能：任何设备只要导通自己的 N-MOS 就能把总线拉低，只有所有设备都处于高阻态时总线才被上拉为高电平。这与 I2C 需要的多设备共享总线、时钟同步、总线仲裁等机制是天然匹配的。

6.3 SDA 是怎么输出 0 和 1 的

以 MCU 的 I2C 作为 Master 视角，看看 SDA 线如何输出高低电平。

输出 1（高电平）：

  • 只要让 N-MOS 保持断开 ，SDA 线就在上拉 VDD 的拉动下自动保持高电平。

输出 0（低电平）：

  • 只要让 N-MOS 闭合 ，SDA 线就接地，输出低电平。

所以精髓就是：上拉电阻 + 开漏模式。

复制代码
I2C 输出 1  →  N-MOS 断开 → SDA 线被上拉拉高 → 高电平
I2C 输出 0  →  N-MOS 闭合 → SDA 线接地      → 低电平

用代码直观表示（逻辑层）：

c 复制代码
// 模拟：开漏模式下输出一个数据位
void sda_output_bit(uint8_t bit)
{
    if (bit == 1)
    {
        GPIOA->ODR |=  (1 << 4);   // 写 1：断开 N-MOS，让上拉电阻把线拉高
    }
    else
    {
        GPIOA->ODR &= ~(1 << 4);   // 写 0：闭合 N-MOS，把线拉低
    }
}

结论：I2C 如果有节奏地持续输出 1/0，SDA 线上就会持续呈现出高低电平。而其他从设备也挂在 SDA 线上，自然能读到这些电平变化------这就是"发送"的本质。

6.4 SDA 是怎么获取数据的

再看输入方向，以从设备（Slave）接收为例：

  • 主设备已经把高低电平写到了 SDA 线上。
  • 从设备的 SDA 引脚工作在复用输入 模式，从数据线接入到自身 I2C 内部，在理解上等价于一根导线直接接入。
  • I2C 会对 SDA 信号直接采样（采样前可能经过一级施密特触发器对波形整形，让信号更干净）。

两个要点：

  1. I2C 接收方能直接感知 SDA 线上的高低电平。
  2. I2C 切换为输入模式时，需要把 N-MOS 断开 ，也就是"释放总线"------否则你一直拉着地，别人怎么发数据给你？
c 复制代码
// 模拟：读取 SDA 线上的电平
void sda_set_input_mode(void)
{
    // 关键！进入输入前先"释放总线"：断开 N-MOS
    GPIOA->ODR |= (1 << 4);            // 写 1，断开 N-MOS
    // 配置为输入模式（具体要看 GPIO 模式配置寄存器）
    // 之后读取数据寄存器即可获得线上的电平
    uint8_t level = (GPIOA->IDR >> 4) & 0x01;  // 1 表示高电平，0 表示低电平
}

6.5 SCL 时钟的输出与输入

时钟的本质，也是高低电平。

  • SCL 的输出/输入原理和 SDA 完全一样：开漏 + 上拉，写 1 断开 N-MOS 输出高，写 0 闭合 N-MOS 输出低。
  • 所以只要搞懂了 SDA 的输出输入，SCL 自然就懂了。

一个重要规定：

在 I2C 通信中，时钟信息一般由主设备主动产生，而且只能由主设备主动产生。从设备只是在主设备给的时钟节拍下工作。

6.6 时钟与数据的关系（极其重要）

I2C 规定了两条铁律：

  1. SCL 为高电平时，SDA 上的数据必须稳定不变。
  2. SCL 为低电平时，SDA 上的数据才允许变化。

为什么？

  • 接收方是在 SCL 高电平期间采样 SDA 的。

  • 如果在高电平期间数据乱跳，接收方根本不知道采到的是 0 还是 1。

  • 所以数据必须在 SCL 低电平期间准备好、变化完，然后 SCL 拉高时保持稳定，让接收方"安安稳稳"地采样。

    时序示意（文字版）：

    SCL: 低 高 低 高 低 高
    |--准备--|--采样--|--准备--|--采样--|--准备--|
    SDA: 数据1 (稳定) 数据2 (稳定)
    允许变化 允许变化

为了保证这一点，硬件设计上要求 SCL 的高电平时间要比 SDA 的数据保持时间"窄"，也就是 SDA 的保持时间必须覆盖住 SCL 高电平的采样时刻，并且留有余量。

补充细节：

  • 发送方角度：只有自己产生的 SCL 是低电平时，自己才能去改 SDA 的数据。
  • 接收方采集：只要 SDA 稳定，原则上都可以采集。常见两种方式：上升沿采集、高电平采集。
  • 通过控制 SCL、SDA 高低电平的保持时长，就能形成不同样式的时序结构（这是后面协议的基础）。

一句话总结这节：

SDA 上的电信号能不能被当成有效数据，是由 SCL 的高电平决定的。

✅ 知识总结

Q：I2C 是如何通过 SDA 和 SCL 收发数据的？时钟和数据是什么关系？

I2C 的 SDA、SCL 引脚都采用开漏输出加外部上拉电阻的结构。输出 1 时断开 N-MOS，让上拉电阻把线拉高；输出 0 时闭合 N-MOS，让线接地，从而在 SDA 线上产生高低电平。接收方通过 SDA 引脚的输入通道直接感知线上电平，切换为输入时需先断开 N-MOS 释放总线。SCL 时钟的产生原理与 SDA 完全相同，由主设备负责产生。时钟与数据的关系是：SCL 为高电平时 SDA 上的数据必须稳定不变，SCL 为低电平时 SDA 才允许变化，接收方在 SCL 高电平期间对 SDA 采样，从而得到 0 或 1。

6.7 "线与"（Wired-AND）------ I2C 最妙的设计

现在换一个角度看 I2C：在一个总线拓扑里，看所有设备合起来对总线的控制。

线与规则（一票否决制）：

  • 只要有任何一个 设备闭合自己的 N-MOS 接地，整条 SCL/SDA 线就被强制拉低。
  • 只有所有设备都处于高阻态（N-MOS 全部断开），总线才能被上拉电阻拉高。

用 C 语言类比：

c 复制代码
// 模拟"线与"逻辑：总线的最终电平 = 所有设备输出的逻辑与
uint8_t device_a = 1;   // 设备 A 输出 1（N-MOS 断开，靠上拉为高）
uint8_t device_b = 1;   // 设备 B 输出 1
uint8_t device_c = 0;   // 设备 C 输出 0（N-MOS 闭合，拉低）
uint8_t device_d = 1;   // 设备 D 输出 1

// 总线最终电平：只要有至少一个 0，结果就是 0；只有全是 1，结果才是 1
uint8_t bus_level = device_a & device_b & device_c & device_d;

// bus_level == 0 （因为 device_c 拉低了整条总线）

结论：

  • 对 SDA 来说，多个设备无论谁输出高电平，只要有一个导通 N-MOS 输出低电平，整条 SDA 线就是低电平，所有设备感知到的数据都是 0。
  • SCL 同理。
  • I2C 用开漏模式在硬件上实现了"若干个引脚输出的逻辑与" ，这个特性就叫线与（Wired-AND）。

6.8 为什么要"线与"？------ 时钟同步与总线仲裁

① 时钟同步（Clock Synchronization）与时钟拉伸（Clock Stretching）

场景：主设备给从设备发数据，SCL 高电平时从设备采集数据。但从设备太忙了，处理不过来，怎么办？

  • 从设备把 SCL 线拉低。
  • 因为"线与"特性，SCL 线必然变低------就算主设备想拉高也不行！
  • 主设备检测到 SCL 为低，就知道"对方还没准备好"，于是暂停产生时钟，乖乖等待。
  • 从设备处理完，释放 SCL，上拉电阻把 SCL 拉高，主设备才恢复通信。

这个"从设备强行让主设备等待"的机制，就叫 I2C 时钟拉伸（Clock Stretching）。

放心，这个过程是通信双方硬件自动完成的，不需要我们写代码操心。

为什么需要它？因为这是 I2C 同步的体现：从设备跟不上时，通过拉低 SCL 让主设备放慢节奏，保证数据不丢。

复制代码
时钟拉伸示意：

主设备想产生时钟:  高       低  高   (被卡住)
SCL线上实际:       高       低  低   ← 从设备拉低，主设备拉不高
从设备忙完了:                 释放 → 上拉拉高，主设备继续产生时钟
② 总线仲裁（Arbitration，先了解即可）

场景：两个主设备同时想占用总线发数据（通常是发地址），冲突了怎么办？

  • 两个主都在发数据。A 发的是 1（释放总线），B 发的是 0（拉低总线）。
  • 因为"线与"，A 发现自己发的是 1，但总线上实际是 0（被 B 拉低了）。
  • A 就知道自己输掉了仲裁，立即停止发送，转为从设备角色。
  • 发 0 的 B 赢得仲裁，继续通信。

关键点：

  • 谁先拉 SDA 线，谁仲裁胜利，失败方自动退出。
  • 仲裁过程不会破坏数据------因为被破坏的那一方发的是 1，而总线上被拉成 0，就等于它没发过东西。

✅ 知识总结

Q：什么是 I2C 的"线与"特性？它有什么用？

线与（Wired-AND）是 I2C 基于开漏输出和上拉电阻实现的特性：总线上只要任何一个设备闭合 N-MOS 把线拉低，整条总线就是低电平；只有所有设备都处于高阻态，总线才能被上拉为高。从逻辑上讲，总线电平等于所有设备输出电平的逻辑与。它有两个重要作用：一是实现时钟同步与时钟拉伸，当从设备处理不过来时，主动拉低 SCL，主设备检测到后暂停产生时钟，等从设备处理完释放 SCL 再继续，从而保证通信可靠同步；二是实现总线仲裁，当多个主设备同时竞争总线时，谁先输出低电平谁赢得仲裁，输出高电平的一方检测到总线被拉低就知道自己失败，立即退出并转为从设备，仲裁过程不会破坏数据。

6.9 为什么必须用开漏，而不是推挽？

前面说了 I2C 规定要用开漏，那为什么不能用推挽？这背后的原因是硬伤，我们分析一下。

如果强行用推挽会怎样？

推挽输出自己就能输出高电平和低电平（内部有 P-MOS 和 N-MOS，一个推上去一个拉下来），理论上可以不依赖上拉电阻。

假设一个场景：MCU 通过 SCL 给从设备发时钟，但从设备想利用"线与"把 SCL 拉低，告诉主设备"我还没准备好，稍等"。

推挽模式的灾难：

  • 主设备输出高电平 → 内部 P-MOS 导通，SCL 接到 VDD。
  • 从设备输出低电平 → 内部 N-MOS 导通，SCL 接到 GND。
  • 结果：VDD 直接对 GND 短路！

根据欧姆定律 I = U / R，导线的电阻趋近于 0，短路电流会极大，可能烧毁 MCU 和从设备内部的 MOS 管。

所以推挽模式既无法实现"线与"逻辑，又存在短路烧毁的风险，不能在 I2C 中使用。

为什么开漏就行？

开漏模式下，设备内部无法直接输出高电平 ，只能输出低电平和高阻抗；高电平由外部上拉电阻提供。

这意味着：

  1. 主设备想输出高 → N-MOS 断开（高阻）→ 不拉，外部上拉决定电平。
  2. 从设备想拉低 → N-MOS 闭合 → 接地。
  3. 谁拉低谁说了算，永远不会出现 VDD-GND 短路（上拉电阻有限流作用，且每端都只是开关、不主动输出高）。

更重要的一个对比点：

  • 推挽输出用的是 MCU 内部的 VDD，设计者没法在芯片内部塞电阻来限流------只有芯片厂商（意法）才能改。

  • 开漏输出把"拉高"这个动作交给了外部的上拉电阻，板子设计者可以自由选择上拉电阻的阻值，从而避免短路问题。

    推挽的致命问题：
    主设备 P-MOS 导通（输出高） + 从设备 N-MOS 导通（输出低）
    → VDD 和 GND 之间只隔着导通的 MOS 管和导线 → 近似短路 → 烧毁

    开漏的安全方案：
    主设备 N-MOS 断开（高阻） + 从设备 N-MOS 导通（拉低）
    → 只有从设备在拉地，上拉电阻在限流 → 安全，且实现"线与"

✅ 知识总结

Q：为什么 I2C 要用开漏输出而不是推挽输出？

I2C 必须使用开漏输出，原因有两点。第一，推挽输出会导致短路烧毁：推挽模式内部同时存在 P-MOS 和 N-MOS，当主设备输出高电平（P-MOS 导通接 VDD）而从设备同时拉低电平（N-MOS 导通接地）时，VDD 和 GND 之间形成近似短路，电流极大，会烧毁芯片。第二，推挽无法实现"线与"逻辑，也就无法支撑 I2C 的时钟拉伸和总线仲裁机制。而开漏输出只能输出低电平和高阻抗，高电平由外部上拉电阻提供，设备间不会出现主动推高和主动拉低的对抗，从根本上避免了短路；同时由于上拉电阻在芯片外部，硬件工程师可以自由选择阻值来规避风险。开漏结构配合上拉电阻天然实现了"线与"，这正是 I2C 选择开漏的根本原因。

七、I2C 通信协议（数据帧格式）

好，现在硬件层已经通了：我们能在 SDA 线上传 0 和 1，接收方能在 SCL 高电平采样得到数据。

但问题来了------光传 0 和 1 是不够的。就像学会了字母 a、b、c、d，还得把字母组成单词、单词组成句子，才能和老外交流。

I2C 的"句子"就是数据帧（协议）。学习协议前，先列出三个问题：

  1. 通信之前，总线默认处于什么状态？
  2. 接收方怎么知道"对方开始发了"？
  3. 接收方怎么知道"对方发完了"？

7.1 空闲状态（Idle）

所有 I2C 设备默认工作在开漏模式且 N-MOS 默认断开（所以 CubeMX 都不让你设 GPIO 初始电平）。

  • 当没有设备驱动总线 时，SCL 和 SDA 都在上拉电阻作用下保持高电平。
  • 这个状态就叫空闲状态。

任何通信开始前和结束后，总线都必须处于空闲状态。 这是 I2C 通信的大前提。

复制代码
空闲状态：
SCL ──────高──────
SDA ──────高──────

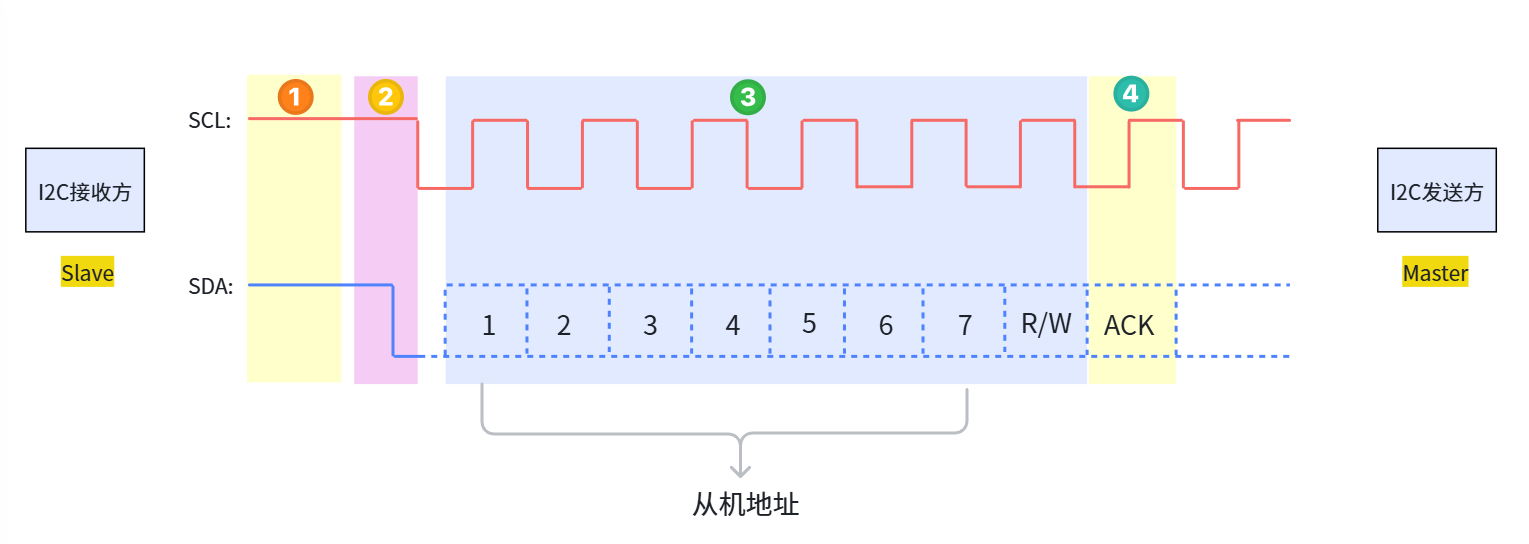

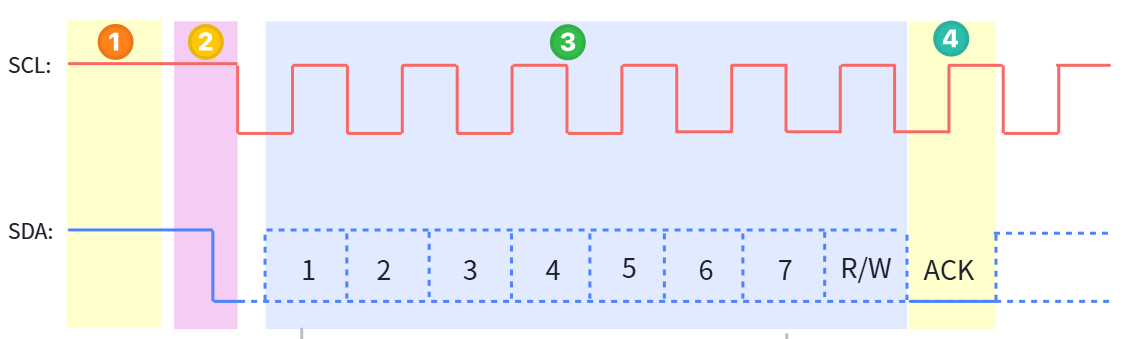

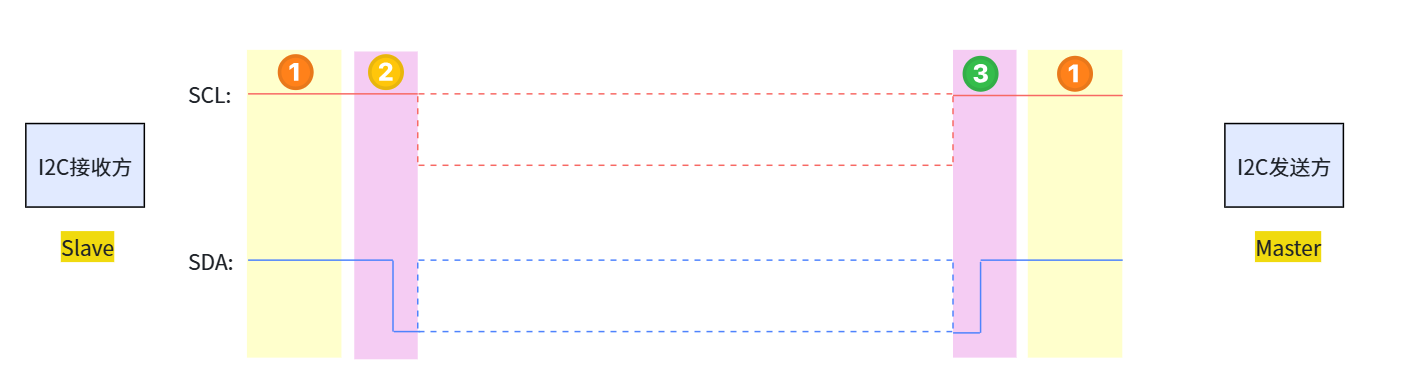

7.2 起始信号（START）和停止信号（STOP）

问题：SCL、SDA 默认都是高电平。接收方怎么知道你要开始发数据？

我们知道 SDA 只有两种电平（高/低），分别用来表示数据 1 和 0。如果直接用"高电平"表示开始，接收方就会懵：到底这是数据 1，还是开始信号？

所以 I2C 设计了特殊情况 ，用跳变来表示开始和结束------这正好利用了前面那条铁律的"反面"：

正常传输时，SCL 高电平期间 SDA 必须稳定不变 ；

而开始/停止，恰恰就是在 SCL 高电平期间让 SDA 发生跳变！

起始信号（START） ：在 SCL 为高电平 时，把 SDA 从高电平拉低到低电平（高→低跳变）。

  • 作用：通知总线上所有设备，传输即将开始。

停止信号（STOP） ：在 SCL 为高电平 时，把 SDA 从低电平拉高到高电平（低→高跳变）。

  • 作用：标识传输结束，总线释放，回到空闲状态。

用代码表示起始/停止的要点：

c 复制代码
// 产生起始信号：SCL 高电平期间，SDA 高 → 低
void i2c_start(void)
{
    i2c_sda_high();            // 1. SDA 先拉高（此时 SCL 也是高，处于空闲）
    i2c_scl_high();
    delay_short();             // 保持足够时间
    i2c_sda_low();             // 2. 在 SCL 为高时，把 SDA 拉低 → 产生 START
    delay_short();
    i2c_scl_low();             // 3. SCL 拉低，准备传数据（数据只能在 SCL 低时变化）
}

// 产生停止信号：SCL 高电平期间，SDA 低 → 高
void i2c_stop(void)
{
    i2c_sda_low();             // 1. SDA 先拉低
    i2c_scl_high();            // 2. SCL 拉高
    delay_short();
    i2c_sda_high();            // 3. 在 SCL 为高时，把 SDA 拉高 → 产生 STOP
    delay_short();
}

回答前面的问题：

  • 接收方怎么知道对方开始发了？→ SCL 高电平期间，SDA 出现高→低跳变。
  • 接收方怎么知道对方发完了？→ SCL 高电平期间，SDA 出现低→高跳变。

接收方在 SCL 高电平期间对 SDA 采样，会收到四种情况：

采到的情况 含义
高电平 数据 1
低电平 数据 0
高→低跳变 起始信号
低→高跳变 停止信号

✅ 知识总结

Q：请讲讲 I2C 的空闲状态、起始信号和停止信号。

I2C 总线空闲时，所有设备都处于开漏断开状态，SCL 和 SDA 两条线都被上拉电阻拉为高电平，这个状态叫空闲状态，任何通信的开始和结束都必须在空闲状态基础上进行。起始信号由主设备产生：在 SCL 为高电平期间，把 SDA 从高电平拉低到低电平，也就是产生一个高→低跳变，用于通知总线上所有设备传输即将开始。停止信号同样由主设备产生：在 SCL 为高电平期间，把 SDA 从低电平拉高到高电平，即低→高跳变，用于标识传输结束并释放总线，使总线回到空闲状态。之所以用跳变来表示开始和停止，是因为正常数据传输时 SCL 高电平期间 SDA 必须保持稳定，用跳变可以和数据 0、1 有效区分。

7.3 从设备地址：主机怎么找到目标？

总线上挂了这么多从设备，主机怎么确定要跟谁通信？答案：地址。

每个从设备都有唯一的地址，一般由厂商预设。例如板上常见外设的 I2C 地址：

设备 地址
EEPROM（AT24C02） 0x50
温湿度传感器 0x38
音频编码芯片 0x19
音频解码芯片 0x18

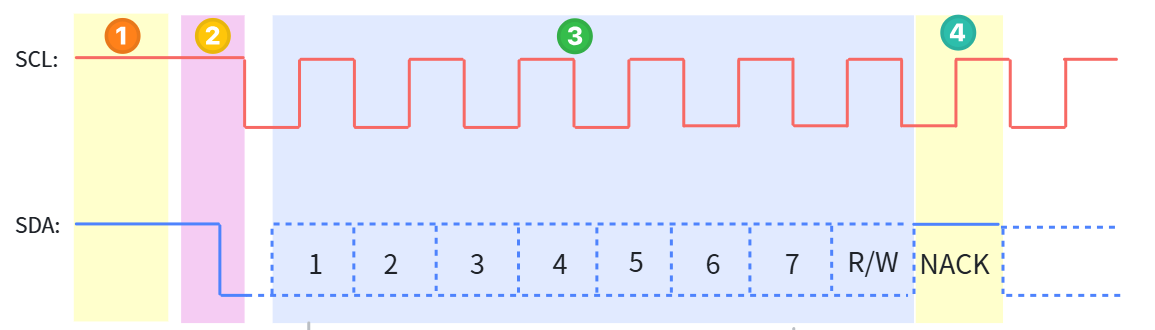

地址帧的结构

主设备发出起始信号后，接着发送从设备地址帧，格式为：

复制代码
起始信号 + [7位从机地址 | 1位读写标志] + ACK应答位
         └──────────── 第 1 字节 ────────────┘
  • 1:7 位：从设备地址（高位在前 MSB）。
  • 8 位（R/W） ：读写标志。
    • 0 = 写操作（Master → Slave）
    • 1 = 读操作（Slave → Master）

协议规定：

I2C 的数据和地址都按字节（8 位）为单位传输 ，高位在前（MSB 方式）。

地址也是数据------就像"人名也是汉字"一样，地址帧本质就是发一个字节。

谁收到这个地址？
  • 主设备把地址写到 SDA 线上，所有从设备都能读到这个字节。
  • 每个从设备把自己的地址和收到的一对比：匹配的就知道"主人在叫我"，不匹配的继续沉默。
  • 之后读写操作就只和这一个被点名的从设备进行。
从设备怎么应答？------ 引出 ACK

主设备发完"7 位地址 + 1 位读写标志"后，需要确认"对方收到并同意通信"。于是：

在第 9 个时钟的高电平期间，地址匹配的从设备利用"线与"特性，主动拉低 SDA 线 ，这就是 ACK 应答，意思是："我收到地址了，我同意通信。"

回答前面的问题：

  • 怎么确定跟哪个从设备通信？→ 通过唯一地址点名。
  • 怎么确定是读还是写？→ 发送的第一个 8 比特数据的 LSB（最低位）表示读写。
  • 怎么知道从设备同意被选中？→ 从设备在第 9 个时钟高电平拉低一次 SDA，发出 ACK。
c 复制代码
// 代码视角：发送地址帧（7位地址 + 读写位）
void i2c_send_addr_with_rw(uint8_t slave_addr, uint8_t is_read)
{
    // 地址左移 1 位，腾出最低位给读写标志
    // 写操作 R/W=0，读操作 R/W=1
    uint8_t addr_frame = (slave_addr << 1) | is_read;

    // 按 MSB 高位在前，一位一位发出去
    for (int i = 7; i >= 0; i--)
    {
        i2c_sda_bit((addr_frame >> i) & 0x01);  // 输出当前位
        i2c_scl_pulse();                        // 打一个时钟脉冲（SCL 低→高→低）
    }
    // 第 9 个时钟：释放 SDA，读取从设备的应答
    // 如果 SDA 被从设备拉低 → ACK；如果还是高 → NACK
}

7.4 应答 ACK / 无应答 NACK

每个字节（无论是地址还是数据）传输完成后，接收方都要向发送方反馈一个应答位，告诉对方"我收到了/我没收到"。

  • ACK（Acknowledge，应答） ：表示数据成功接收 。实现方式：接收方在第 9 个时钟拉低 SDA。
  • NACK（Non-acknowledge，无应答） ：表示接收方未准备好、地址不匹配、接收失败，或表示"读取结束"。实现方式：接收方不拉低 SDA（保持高电平）。

关键细节：

  • I2C 是同步可靠性通信，需要应答来保证可靠性。（对比：串口没有应答，可靠性要靠软件自己设计。）
  • I2C 传输以字节（8 位）为单位，所以应答位固定出现在第 9 位（第 9 个时钟）。
  • 发送方在第 9 个 SCL 高电平期间采样 SDA：被拉低 → ACK，保持高 → NACK。
c 复制代码
// 代码视角：等待并判断从设备是否应答（假设已经发完一字节）
uint8_t i2c_wait_ack(void)
{
    i2c_sda_release();          // 释放 SDA（断开 N-MOS），等待从设备来拉低
    i2c_scl_high();             // 第 9 个时钟高电平
    delay_short();
    uint8_t ack = i2c_read_sda();   // 采样 SDA
    i2c_scl_low();              // 时钟拉低，完成第 9 个脉冲

    if (ack == 0)
    {
        return 1;   // SDA 被拉低 → 收到 ACK，从设备接收成功
    }
    else
    {
        return 0;   // SDA 仍为高 → NACK，从设备未接收
    }
}

✅ 知识总结

Q：I2C 是怎么寻址的？ACK 和 NACK 分别是什么意思？

I2C 通过从设备地址寻址，每个从设备都有唯一的 7 位（或 10 位）地址。主设备发出起始信号后，发送一个字节的地址帧：高 7 位是从机地址、最低位是读写标志，0 表示写、1 表示读，按 MSB 高位在前发送。总线上所有从设备都能收到该字节并做地址比对，匹配的从设备在第 9 个时钟高电平期间拉低 SDA 发出 ACK，表示收到地址并同意通信。ACK 和 NACK 是每传输完一个字节后，由接收方向发送方反馈的应答位：接收方在第 9 个 SCL 高电平期间把 SDA 拉低表示 ACK（成功接收），保持 SDA 为高表示 NACK（未接收、未准备好、地址不匹配或表示读取结束）。发送方在第 9 个时钟高电平采样 SDA 来判断 ACK 还是 NACK。这是 I2C 可靠性的重要保证。

7.5 主设备写数据（Master Write）

既然能发"7 位地址 + 1 位读写标志 + ACK"，那发送普通数据就完全同理了------只是没有地址、读写位，一字节就一字节。

写数据完整流程如下：

步骤 动作 说明
第 1 步 发送起始信号 SCL 高电平期间，SDA 高→低跳变
第 2 步 发送 7 位地址 + 读写标志(0 = 写) MSB 高位在前
第 3 步 接收从设备的 ACK 从设备拉低 SDA 表示同意
第 4 步 发送 数据 0（1 字节） 主机向从机写数据
第 5 步 接收从设备的 ACK 从设备确认收到数据 0
... ... ...
第 m 步 发送 数据 n（1 字节） 可连续发送多个字节
第 m+1 步 接收从设备的 ACK 从设备确认收到数据 n
第 m+2 步 发送停止信号 SCL 高电平期间，SDA 低→高跳变

要点：

  • 一个起始和停止周期内，可以发送多个字节的有效数据。
  • 每个字节后从设备都要回 ACK，这就是 I2C 的可靠性。
  • 若从设备内部过忙、处理不过来，它可以发 NACK 告知主机，或者通过 SCL 时钟拉伸让主机放慢。

代码视角（写 1 字节）：

c 复制代码
// 完整过程：主机向从机写 1 字节
void i2c_master_write_byte(uint8_t slave_addr, uint8_t data)
{
    i2c_start();                                  // 1. 起始信号：SCL 高，SDA 高→低

    uint8_t addr_frame = (slave_addr << 1) | 0;   // 2. 7 位地址 + 写标志(0)
    i2c_send_byte(addr_frame);                    //    发送地址帧
    i2c_wait_ack();                               // 3. 等待从机 ACK（第 9 个时钟拉低 SDA）

    i2c_send_byte(data);                          // 4. 发送 1 字节数据
    i2c_wait_ack();                               // 5. 等待从机 ACK

    i2c_stop();                                   // 6. 停止信号：SCL 高，SDA 低→高
}

对 EEPROM 这种设备，"写"往往还要先告诉它写入的寄存器地址（内部地址），所以实际写流程是：起始 → 设备地址(写) → 内部地址 → 数据 → ... → 停止。这正是应用层协议需要约定的内容，后面实战章节会讲。

7.6 主设备读数据（Master Read）

读的过程和写类似，但发送方和应答方的角色调换了，而且有几个关键细节。

读数据完整流程：

步骤 动作 说明
第 1 步 发送起始信号 SCL 高电平期间，SDA 高→低跳变
第 2 步 发送 7 位地址 + 读写标志(1 = 读) MSB 高位在前
第 3 步 接收从设备的 ACK 从设备拉低 SDA 表示同意
第 4 步 接收从设备发送的 数据 0 数据由从机发，主机收
第 5 步 主机发送 ACK 主机表示"收到了，请继续发"
... ... ...
第 m 步 接收从设备发送的 数据 n 1 字节
第 m+1 步 主机发送 NACK！ 关键区别在这里
第 m+2 步 发送停止信号 SCL 高电平期间，SDA 低→高跳变
为什么最后一次应答不是 ACK，而是 NACK？

先看写操作：Master 写、Slave 读时，SCL 和 SDA 都由 Master 控制，Slave 只负责拉低 SDA 应答，不会和 Master 抢线。

再看读操作：Master 读、Slave 写时，SCL 由 Master 控制，但 SDA 主要由 Slave 控制。这时问题来了------

如果主机收到最后一个字节后，照例回了 ACK：

  • Master 视角："我收到 ACK 了，我要发停止信号（要用 SDA 线）。"
  • Slave 视角："主机给我 ACK 了，说明它收到了，我应该继续发下一个数据（也要用 SDA 线）。"

两台设备同时要用 SDA 线 → 竞争 → 互相干扰 → 通信失败！

所以协议约定：主机收到自己想要的最后一个字节后，不发 ACK，而是发 NACK，意思是：

"我要的数据已经收完了，你不要再发数据了，也不要再占用 SDA 线了。"

这样从机乖乖停下，把 SDA 让出来，主机才能安全地发送停止信号。

总结读操作中 ACK/NACK 的约定（读场景下的特殊含义）：

  • ACK：主机收到数据了，请从机继续发。
  • NACK：主机收够了，请从机停止发送、让出 SDA 线。

这个不对称设计是 I2C 协议的精髓之一：Master 读、Slave 写的通信协议是不对称的------读写过程并不完全相同。

代码视角（读 1 字节）：

c 复制代码
// 完整过程：主机从从机读 1 字节
void i2c_master_read_byte(uint8_t slave_addr, uint8_t *buffer)
{
    i2c_start();                                  // 1. 起始信号

    uint8_t addr_frame = (slave_addr << 1) | 1;   // 2. 7 位地址 + 读标志(1)
    i2c_send_byte(addr_frame);                    //    发送地址帧
    i2c_wait_ack();                               // 3. 等待从机 ACK（从机同意通信）

    *buffer = i2c_read_byte();                    // 4. 读 1 字节（数据由从机发出）

    i2c_send_nack();                              // 5. 主机发 NACK：告诉从机"收完了，别再发"
    i2c_stop();                                   // 6. 停止信号，释放总线
}

补充细节：

  • Master 接收数据一般不会来不及：因为 SCL 时钟节奏由 Master 掌控，从机只能在 Master 的节奏下发数据。
  • 从机怎么知道主机要读什么数据？ 很多时候主机会在发完从设备地址后，再发一个"操作码 / 内部地址" ，先指定要读哪个寄存器、从哪个地址开始读，然后才进入读流程。这些属于应用层协议的约定。

生活化理解（打电话例子）：

你妈打电话（起始信号）→ 接通 → 你妈问："是张三吗？"（发从设备地址）→ 张三："是的"（ACK）→ 你妈："剩饭在厨房柜子第三层，记得饿了热一下吃"（发数据）→ 张三："好的"（ACK）→ 你妈："挂了哦"（停止信号）→ 张三："好的"（ACK）。

7.7 小结：一次完整通信长什么样

写数据流程（硬件 + 协议完整版）：

复制代码
起始 → 从机地址(7位) + 写标志(0) → 从机ACK → 数据字节1 → ACK → ... → 数据字节n → ACK → 停止

读数据流程（硬件 + 协议完整版）：

复制代码
起始 → 从机地址(7位) + 读标志(1) → 从机ACK → 从机发数据1 → 主机ACK → ... → 从机发数据n → 主机NACK → 停止

✅ 知识总结

Q：请分别讲讲 I2C 主设备写数据和读数据的完整流程，以及它们的区别。

I2C 写数据流程：主设备发起始信号，然后发送从机地址帧（7 位地址 + 1 位读写标志，写为 0），从机地址匹配后在第 9 个时钟拉低 SDA 发 ACK，主设备随后每发一个字节数据，从机就回一个 ACK，可以连续发送多个字节，最后主设备发停止信号结束。I2C 读数据流程：主设备发起始信号，发送地址帧（读写标志为 1），从机回 ACK 后开始发送数据，主设备每收到一个字节回一个 ACK 表示"请继续发"，但当主设备收到最后一个想要的字节后，改发 NACK 表示"数据够了，不要再发"，然后再发停止信号。两者的关键区别在于：写操作时 SCL 和 SDA 都由主设备控制，不会发生总线竞争；而读操作时 SDA 由从设备主导，如果主设备最后也回 ACK，从设备会误以为还要继续发数据，双方会争抢 SDA 线导致通信失败，所以协议约定最后一次应答必须是 NACK 来让从设备让出总线。这就是 I2C 收发协议不对称的原因。

八、主设备与从设备（Master / Slave）

8.1 什么决定了主从？

之前我们一直默认"MCU 是主、其他设备是从"，但这只是为了方便讲解。实际上：

任何支持 I2C 的设备，无论它是什么，都可以作为主设备，也可以作为从设备。 这是可以配置的。

8.2 两者的职责对比

主设备（Master）：

  • 发起通信，产生起始信号和停止信号。
  • 生成时钟信号（SCL）。
  • 对从设备进行寻址。
  • 控制数据传输方向（读/写）。
  • 一条总线上可以有多个主设备（靠仲裁协调），但绝大多数应用只有一个主机。
  • 典型代表：MCU、CPU、FPGA 等。

从设备（Slave）：

  • 被主设备寻址。
  • 响应主设备的命令。
  • 被动接收或发送数据。
  • 每个从设备在总线上有唯一地址。
  • 不能主动发起通信。
  • 典型代表：传感器、EEPROM、RTC、ADC/DAC、IO 扩展芯片等。

8.3 澄清一个常见误区

从设备也可以读写数据！ "能读写数据"和"主导通信过程"是两码事。

谁是 Master 看的是谁在主导通信（发起、定时序、寻址、结束），而不是谁在发数据。

生活化理解（老师 vs 学生）：

  • 老师（Master）："张三，你站起来，作业多久没交了，上课还走神！"（Master 选择 Slave 并写数据）
  • 老师（Master）："你有什么想说的？说两句。"（Master 要求读取）
  • 学生（Slave）："我错了，我肯定改......"（Slave 在 Master 的要求下发数据）

整个过程老师主导，但学生也在"读和写"（听和说）。主导通信的是老师 = Master。

身份可以互换（毕业后的反转）：

  • 曾经的学生毕业当了驾校教练（现在是 Master）。
  • 曾经的老师没驾照，变成了学员（现在是 Slave）。
  • 教练问："转向灯怎么打？人行道能开车吗？"（新 Master 写数据）
  • 教练说："你解释一下。"（新 Master 读数据）
  • 学员："我错了，我改......"（新 Slave 发数据）

所以：同一个 I2C 设备，做主做从完全取决于如何配置它。 不过在我们的应用里，MCU 基本都充当 Master 去控制板级外设，从设备都是传感器、存储芯片等。

✅ 知识总结

Q：I2C 的主设备和从设备分别是什么？有什么区别？

I2C 支持多主多从架构。主设备（Master）负责发起通信、产生起始和停止信号、生成 SCL 时钟、对从设备寻址、控制数据传输方向，是通信的主导者；从设备（Slave）被主设备寻址，响应主设备的命令，被动接收或发送数据，每个从设备有唯一地址，不能主动发起通信。典型的主设备是 MCU、CPU、FPGA，典型的从设备是传感器、EEPROM、RTC、ADC/DAC、IO 扩展芯片等。需要特别注意的是，从设备同样可以读写数据，能读写和主导通信是两码事------判断谁是主设备的标准是谁在主导通信过程。而且一个 I2C 设备充当主设备还是从设备是可以配置的。

九、I2C 内部结构框图

前面我们把视角放在了 GPIO 引脚、开漏模式、外部接线和协议上，现在把视角钻进 I2C 外设内部，看看它自己是怎么工作的。

9.1 核心组成（简化版）

I2C 接口内部的核心硬件（简化理解）：

  • SCL 时序控制逻辑：负责产生时钟节拍。
  • SDA 数据通道：负责收发数据。
  • 数据寄存器（DR）：用户可见，负责"接货"和"发货"。
  • 移位寄存器（Shift Register）：用户不可见，真正一位一位往外"抖"数据的地方。
  • 自身地址寄存器（OAR）：保存本设备的地址（从机模式用来被识别）。
  • 比较器：把收到的地址和自己的地址做比较，判断是否被点名。
  • 以及控制、状态、时钟配置等一大堆寄存器（下一章详聊）。

9.2 收发数据是怎么流转的？

接收方向（收一个字节）：

  1. I2C 接口通过 SDA 输入通道逐位采集电平（在 SCL 时钟节拍下）。
  2. 每个时钟采到一个 bit，就移入移位寄存器。
  3. 移满 8 个 bit 后，I2C 硬件自动把移位寄存器的内容平移 到数据寄存器 DR。
  4. 我们（CPU / 软件）只要读 DR 寄存器，就能拿到这 1 字节数据。

发送方向（发一个字节）：

  1. 我们（CPU / 软件）把 1 字节数据写入数据寄存器 DR。
  2. I2C 硬件自动把 DR 的内容拷贝到移位寄存器。
  3. 移位寄存器按 MSB（高位在前） 一位一位对外输出 0/1 高低电平。
  4. 发完 8 个 bit，即完成 1 字节的发送。

和 USART 一样：移位寄存器属于 I2C 内部寄存器，对用户（Cortex-M3）不可见，我们只能通过 DR 收发数据。

9.3 关于"地址"在内部怎么处理的

  • 站在 Master 视角：发送"地址数据 + 读写位"，本质就是发送 1 字节数据，跟发普通数据没区别。
  • 站在 Slave 视角 ：接收"地址数据 + 读写位"，本质就是接收 1 字节数据。收到后按协议解析：
    • 知道这是"地址 + 读写位"，而且是 MSB 在前。
    • 提取出地址，通过比较器和自己 OAR（自身地址寄存器）里的地址比对。
    • 匹配 → 主机叫的是我；再根据读写位确认自己接下来是收数据还是发数据。

9.4 引出大量"待办问题"

要真正用起来，还需要回答很多问题，比如：

  • 发送方怎么写入 DR？接收方怎么读取 DR？
  • 接收方怎么设置自己的 OAR 寄存器？
  • 发送方怎么发送起始位？怎么知道对方确认了 ACK？
  • 接收方怎么知道对方是要读还是写？
  • 发送方怎么知道 DR 空了、可以写下一个数据？
  • 接收方怎么知道 DR 满了、可以取数据了？
  • I2C 接口可以被单独使能吗？
  • 怎么感知总线被占用（busy）？
  • 怎么发停止位？

这些问题靠什么解决？------ 寄存器！

I2C 接口是一个独立的硬件单元，为了支持地址设置、数据写入获取、控制配置、状态查询，内部必然有大量的寄存器和寄存器位。这点和 GPIO、USART 完全一样（异曲同工）。

✅ 知识总结

Q：请讲讲 I2C 外设内部的基本结构和数据收发流程。

I2C 外设内部的核心结构包括：数据寄存器 DR、移位寄存器、自身地址寄存器 OAR、地址比较器、SCL 时序控制逻辑，以及各种控制和状态寄存器。发送数据时，CPU 把数据写入 DR，硬件自动将 DR 内容拷贝到移位寄存器，移位寄存器按 MSB 高位在前的方式一位一位输出到 SDA；接收数据时，I2C 在每个时钟沿把 SDA 上的电平移入移位寄存器，收满 8 位后自动平移到 DR，CPU 读 DR 即可得到一字节数据。移位寄存器对用户不可见。对于地址处理：主机发送地址帧就是发一字节数据；从机收到后按协议解析出地址，通过比较器和自身地址寄存器 OAR 比对，匹配则说明被点名，再根据读写位确定收发角色。要把这些流程跑起来，本质就是配置和控制 I2C 内部的大量寄存器。

十、Cortex-M3 如何访问 I2C 寄存器

10.1 先看宏观：I2C 挂在哪条总线上

在 STM32F103ZET6 中，I2C1 和 I2C2 都挂在 APB1 总线上。这是硬件上的归属，决定了它们使用什么时钟源。

10.2 两个核心问题

要"访问 I2C 接口"，本质就两个问题：

  1. Cortex-CPU 能不能访问 I2C 内部的任意一个寄存器？ ------ 能！
  2. I2C 内部寄存器常见的比特位都是干什么的？ ------ 查文档，用到再查。

10.3 统一编址：寄存器 = 内存地址

STM32 的外设寄存器直接映射到 CPU 的地址空间，统一编址。所以访问寄存器就跟访问内存一样简单------用一个 32 位地址去读写即可。

I2C1 的地址空间：

  • 基地址范围：0x4000 5400 ~ 0x4000 57FF
  • 大小计算：0x4000 57FF - 0x4000 5400 + 1 = 0x400 = 1024 字节 = 1KB

注意：虽然 I2C1 被分配了 1KB 地址空间，但实际使用的只有开头的一小部分，后面的地址是保留的，访问它们可能产生不可预知的行为。

10.4 九个寄存器的地址清单

I2C 内部一共 9 个寄存器 ，每个都是 32 位 。访问方式统一为：基地址 + 寄存器偏移量。

寄存器名称 偏移量 地址计算 最终地址
I2C_CR1（控制寄存器 1） 0x00 0x40005400 + 0x00 0x40005400
I2C_CR2（控制寄存器 2） 0x04 0x40005400 + 0x04 0x40005404
I2C_OAR1（自身地址寄存器 1） 0x08 0x40005400 + 0x08 0x40005408
I2C_OAR2（自身地址寄存器 2） 0x0C 0x40005400 + 0x0C 0x4000540C
I2C_DR（数据寄存器） 0x10 0x40005400 + 0x10 0x40005410
I2C_SR1（状态寄存器 1） 0x14 0x40005400 + 0x14 0x40005414
I2C_SR2（状态寄存器 2） 0x18 0x40005400 + 0x18 0x40005418
I2C_CCR（时钟控制寄存器） 0x1C 0x40005400 + 0x1C 0x4000541C
I2C_TRISE（上升时间寄存器） 0x20 0x40005400 + 0x20 0x40005420

这 9 个寄存器按功能可以分为几类：控制类 （名字带 CR）、地址类 （名字带 OAR）、数据类 （名字带 DR）、状态类 （名字带 SR）、其他。目前知道分类就够了，细节需要时查参考手册。

I2C2 也是一套完全一样的寄存器组，只是基地址不同，计算方法完全相同。

10.5 用代码直接访问寄存器

既然寄存器统一编址，我们就可以用"地址"直接读写：

c 复制代码
// 定义 I2C1 基地址和常用寄存器（直接用地址访问）
#define I2C1_BASE          (0x40005400u)   // I2C1 外设基地址

// 用指针操作寄存器：volatile 防止编译器优化掉我们的读写
#define I2C1_CR1           (*(volatile uint32_t *)(I2C1_BASE + 0x00u))  // 控制寄存器1
#define I2C1_DR            (*(volatile uint32_t *)(I2C1_BASE + 0x10u))  // 数据寄存器
#define I2C1_SR1           (*(volatile uint32_t *)(I2C1_BASE + 0x14u))  // 状态寄存器1
#define I2C1_SR2           (*(volatile uint32_t *)(I2C1_BASE + 0x18u))  // 状态寄存器2

// 示例：通过寄存器直接收发一字节数据（示意，真实工程用 HAL 库）
void i2c_reg_send_byte(uint8_t data)
{
    // 等发送条件满足后，把数据写入 DR 寄存器，
    // I2C 硬件会自动把 DR 内容搬到移位寄存器，按 MSB 发出去
    I2C1_DR = data;
}

uint8_t i2c_reg_recv_byte(void)
{
    // 等接收完成标志置位后，从 DR 寄存器读出接收到的数据
    return (uint8_t)I2C1_DR;
}

10.6 核心结论

  • 通过地址就能访问 I2C 内部寄存器，访问寄存器 ≈ 读写内存------这正是外设和内存统一编址的好处。
  • 能访问寄存器，就能用位操作访问每个寄存器的每一个比特位。
  • 配置、控制 I2C，本质就是读写寄存器。

我们目前还不必背每个寄存器的细节（过早陷入细节会迷失方向），知道"9 个寄存器、按 CR/OAR/DR/SR 分类、用基地址+偏移量访问"就足够了。后面实战章节会结合 HAL 源码逐个看关键寄存器位。

✅ 知识总结

Q：Cortex-M3 是怎么访问和控制 STM32 的 I2C 外设的？

STM32 采用了外设和内存统一编址的方式，I2C 外设的寄存器被直接映射到 CPU 的地址空间。STM32F103ZET6 有 I2C1 和 I2C2 两个 I2C 外设，都挂在 APB1 总线上。以 I2C1 为例，其地址范围是 0x40005400~0x400057FF，共 1KB，内部有 9 个 32 位寄存器，包括控制类（CR1、CR2）、地址类（OAR1、OAR2）、数据类（DR）、状态类（SR1、SR2）以及时钟控制（CCR）和上升时间（TRISE）寄存器。访问任一寄存器的地址就是基地址加上寄存器偏移量，例如数据寄存器 DR 的地址是 0x40005410。由于统一编址，访问寄存器就像读写内存一样，用指针或位操作即可完成，所以配置和控制 I2C 的本质就是读写寄存器。

十一、全文总结

11.1 一张图回顾核心链路

复制代码
为什么要 I2C？   → 一对一通信接口不够用，需要一主多从的总线方案
I2C 是什么？     → 串行、同步、半双工、两线制（SCL+SDA）的集成电路总线
硬件靠什么工作？ → 开漏输出 + 外部上拉电阻 + 线与特性
怎么传 0 和 1？ → 输出：开漏写0闭合N-MOS接地、写1断开靠上拉；输入：采样SDA电平
怎么采数据？    → SCL 高电平时 SDA 必须稳定，接收方高电平采样
怎么组织通信？  → 空闲 → 起始 → 地址+读写位 → ACK → 数据(+ACK)... → NACK/停止 → 空闲
怎么找对象？    → 从机唯一地址 + 地址帧 + ACK应答
怎么分主从？    → 谁主导通信谁就是 Master，从机也能读写数据
STM32 怎么用？  → I2C1/I2C2 挂 APB1，统一编址，基地址+偏移量访问 9 个寄存器

11.2 我们已经掌握的

  • I2C 是什么、为什么需要 I2C。
  • STM32F103ZET6 中 MCU、ARM-CPU、I2C、GPIO 的四方关系。
  • I2C 硬件原理：开漏接法、线与特性、SDA/SCL 收发 0/1 的本质。
  • I2C 通信协议：空闲、起始、停止、地址、读写位、ACK/NACK、读写流程。
  • 主从模式的概念与区别。
  • I2C 内部结构框图的基本组成。
  • Cortex-M3 通过统一编址访问 I2C 寄存器的细节。
相关推荐
一条破秋裤22 分钟前
GPIO输入输出
单片机·嵌入式硬件
单片机仿真设计34 分钟前
【proteus仿真】基于 STM32 单片机货架巡检机器人设计（仿真图+程序）
stm32·单片机·嵌入式硬件·机器人·proteus·毕设
虎王物联9 小时前
STM32 HAL库串口DMA空闲中断：高效接收不定长Modbus数据帧
stm32·单片机·嵌入式硬件·dma·modbus
自小吃多10 小时前
DXF文件导入与PCB板框定义笔记
笔记·嵌入式硬件
SUNNYSPY00110 小时前
AO4402-ASEMI便携设备电源开关AO4402
单片机
单片机仿真设计12 小时前
【proteus仿真】基于 STC89C52 单片机家用智能台灯设计（仿真图+程序）
stm32·单片机·嵌入式硬件·proteus·毕设
2601_9507906812 小时前
深圳国产单片机厂商怎么选？技术能力与服务能力检查表
单片机·嵌入式硬件·国产mcu·芯片厂商·深圳单片机·单片机选型
hongmai66688814 小时前
MP2348GTL-Z：这颗24V/4A同步降压芯片，把性能和体积平衡得恰到好处
c语言·开发语言·arm开发·单片机·5g
笨笨饿15 小时前
#135_代码中的类型重定义艺术：从基础封装到函数类型设计
开发语言·stm32·单片机·嵌入式硬件·mcu·物联网·嵌入式实时数据库
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点03ZCode 周末送额度活动开启：3 亿 Token 免费领取042026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？05历年考研数学一、数学二、数学三真题试卷及答案PDF06微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新07Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费08蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接09AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路10VSCode+CodeX扩展，无法启动
