低功耗产品架构专项优化：电池供电设备休眠、唤醒、漏电流、待机功耗极致优化

前言

前面整套架构体系，我们解决了稳定性、解耦、并发、内存、看门狗、跨版本兼容，保证设备7×24小时不死机。

但插电稳定 ≠ 电池可用。

绝大多数电池供电IoT设备，样机续航尚可、量产续航崩盘、休眠漏电、待机功耗居高不下，核心原因只有一个：

代码是按照插电设备写的，没有量产低功耗架构。

ESP32/S3/P4 默认状态极其耗电：高速时钟常跑、外设常开、IO悬空漏电、任务不冻结、WiFi时钟不关、浅休眠不彻底。

单纯调用 light_sleep、deep_sleep 无法量产，必须整套架构级功耗治理。

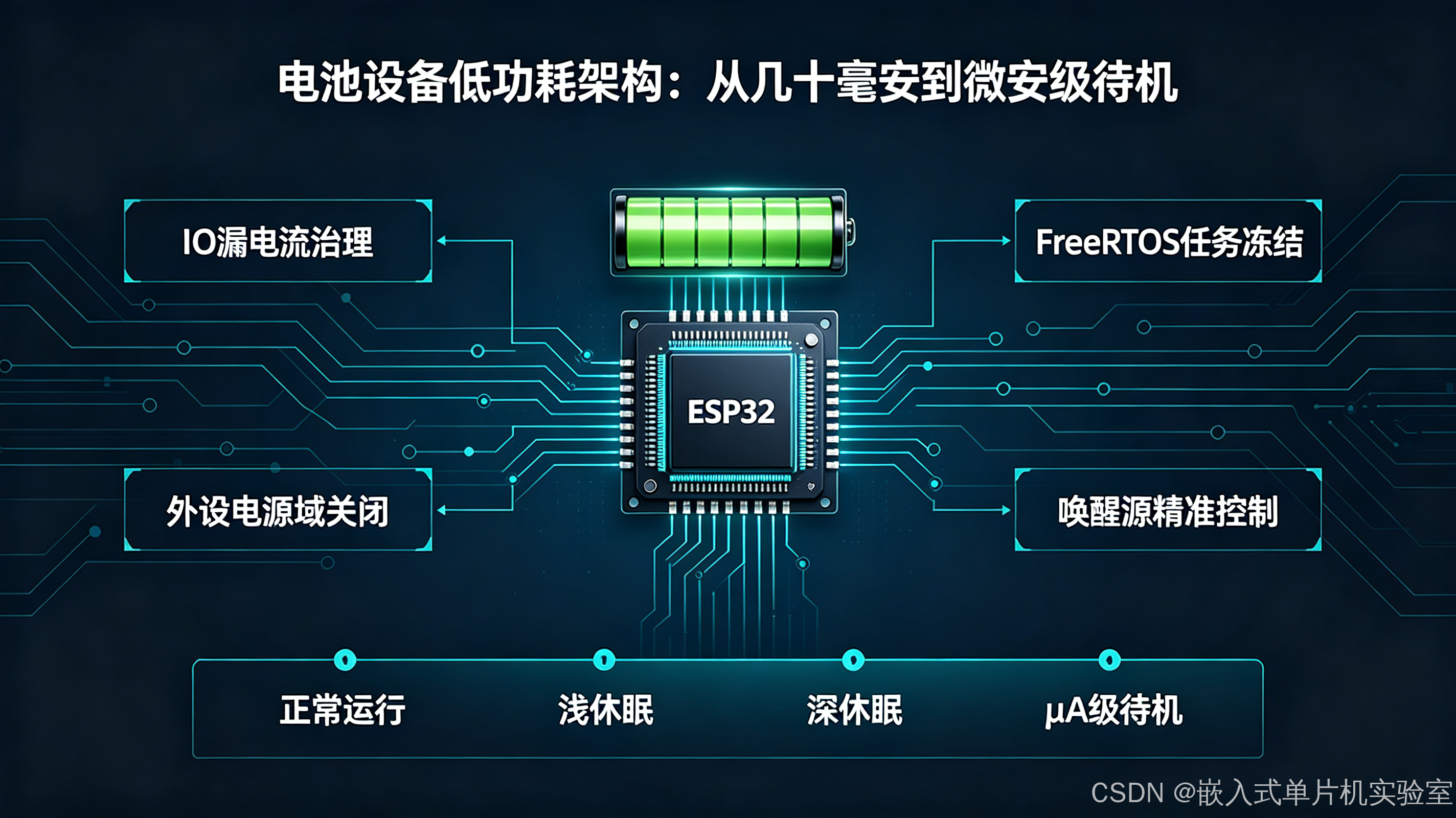

本文提供工业量产级低功耗完整架构：分层休眠策略、唤醒源管理、IO漏电流根治、外设电源域管控、任务冻结机制、功耗压测标准，所有代码可直接投产。

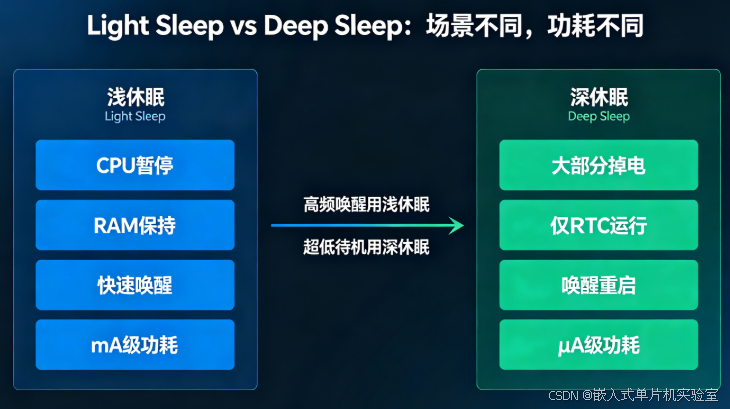

一、ESP32 两种休眠本质区别（量产必须选对）

1. 轻度休眠 Light Sleep

CPU 暂停、外设时钟关闭
RAM 不掉电、程序不重启
唤醒速度快，毫秒级恢复
功耗：几 mA 级别

适用场景：高频唤醒、需要保留运行状态、定时上报设备。

2. 深度休眠 Deep Sleep

CPU、大部分外设、高速时钟彻底掉电
仅 RTC 域运行
唤醒后全局重启
功耗：几 μA 级别

适用场景：低频采集、超低待机、电池锁机、长期待机设备。

量产核心结论

高频设备用浅休眠
超低待机设备用深休眠
严禁混用、盲目休眠、裸奔休眠

二、量产低功耗四大耗电元凶（99%项目存在）

1. IO 悬空漏电（最大功耗杀手）

所有未初始化、未固定电平的 GPIO，休眠期间会浮空翻转，产生持续漏电流。

典型错误

硬件上引脚悬空
软件未上下拉、未强制输出低
休眠不做 IO 固化

单引脚漏电可达到 0.5~3mA，多引脚叠加直接废掉电池续航。

2. 外设未关闭、电源域未切断

I2C、SPI、UART、ADC、PWM 即使不使用，时钟域不关依然持续耗电。

3. 系统任务未冻结

FreeRTOS 后台任务、日志任务、巡检任务不停轮询，导致无法进入真正休眠。

4. WiFi/蓝牙时钟未关闭

即使不联网，WiFi 基带、蓝牙时钟、高速 PLL 未关闭，待机功耗暴增。

三、量产标准：分层休眠架构（核心架构）

我们将休眠流程标准化、分层化，杜绝随机休眠、漏休眠、假休眠。

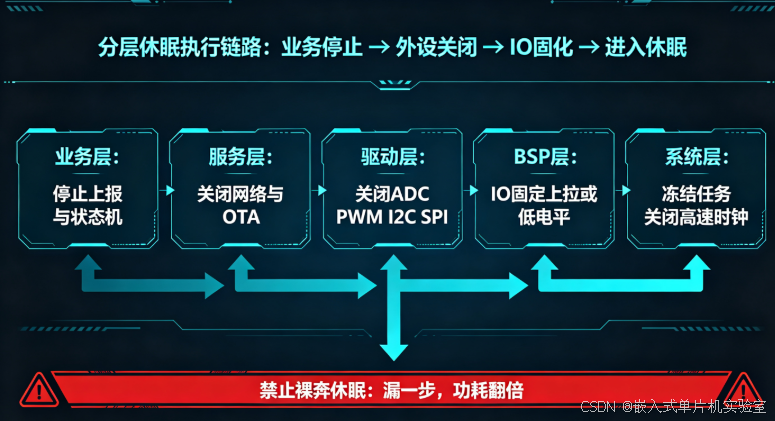

休眠五级执行流程

业务层：停止所有业务、上报、状态机
服务层：关闭网络、关闭OTA、停止日志
驱动层：关闭ADC/PWM/I2C/SPI外设
BSP层：所有IO固化电平、杜绝漏电
系统层：冻结任务、关闭高速时钟、进入休眠

四、漏电流彻底根治：IO 量产固化方案

1. 休眠前 IO 统一处理规则

所有 GPIO 必须三选一：

输入上拉
输入下拉
输出固定低电平

禁止任何引脚悬空浮空！

2. 量产通用 IO 休眠固化代码

c 复制代码

void bsp_gpio_fix_before_sleep(void)
{
    // 全部IO强制固定，杜绝漏电
    gpio_config_t io_conf = {0};
    io_conf.mode = GPIO_MODE_INPUT;
    io_conf.pull_up_en = GPIO_PULLUP_ENABLE;
    io_conf.pull_down_en = GPIO_PULLDOWN_DISABLE;
    io_conf.intr_type = GPIO_INTR_DISABLE;
    io_conf.pin_bit_mask = GPIO_ALL_PIN_MASK;
    gpio_config(&io_conf);
}

五、外设功耗归零方案

1. 休眠必须关闭的外设

ADC 断电
PWM 关闭输出
I2C/SPI 时钟关闭
UART 关闭收发
定时器关闭

2. 外设统一休眠接口

c 复制代码

void hal_peripheral_stop_all(void)
{
    adc_power_off();
    i2c_driver_delete(I2C_NUM_0);
    spi_driver_delete(SPI2_HOST);
    ledc_stop(LEDC_MODE_LOW, 0, 0);
}

原则：休眠前全部关闭，唤醒后再初始化

六、FreeRTOS 任务冻结休眠（杜绝假休眠）

很多设备看着进入休眠，实际后台任务一直在跑，系统无法深度睡眠。

正确量产写法

c 复制代码

void app_enter_lowpower_sleep(void)
{
    // 1. 暂停业务任务
    vTaskSuspend(app_task_handle);
    vTaskSuspend(net_task_handle);

    // 2. 关闭外设
    hal_peripheral_stop_all();

    // 3. 固化IO防漏电
    bsp_gpio_fix_before_sleep();

    // 4. 进入轻休眠
    esp_light_sleep_start();

    // 5. 唤醒恢复
    bsp_gpio_restore_after_wakeup();
    hal_peripheral_resume_all();
    vTaskResume(app_task_handle);
    vTaskResume(net_task_handle);
}

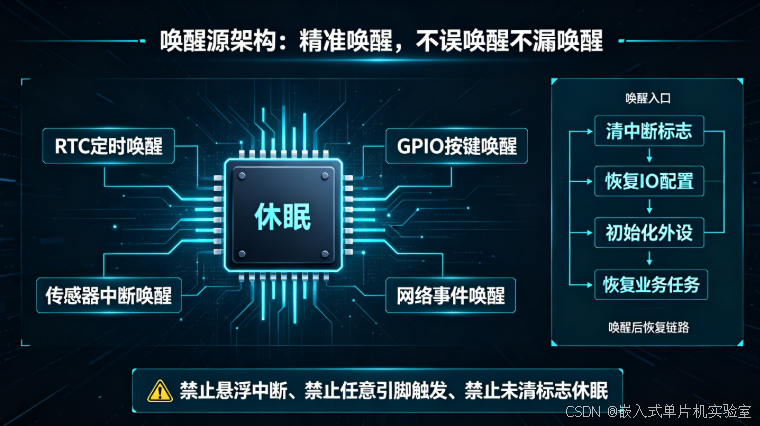

七、唤醒源架构设计（量产稳定核心）

唤醒源必须精准、可控、不误唤醒、不漏唤醒。

支持量产唤醒源

RTC 定时唤醒（定时采集）
GPIO 外部按键唤醒
传感器中断唤醒
网络事件唤醒

禁止行为

禁止任意引脚触发唤醒
禁止悬浮中断触发
禁止中断未清标志直接休眠

八、深休眠超低功耗量产模板

适用于电池超低待机设备：

c 复制代码

void app_enter_deep_sleep(uint32_t sleep_sec)
{
    // 设置唤醒时间
    esp_deep_sleep_set_ratio(100);
    esp_timer_stop(NULL);

    // 关闭所有外设
    hal_peripheral_stop_all();
    bsp_gpio_fix_before_sleep();

    // 定时唤醒
    esp_deep_sleep((uint64_t)sleep_sec * 1000000ULL);
}

休眠功耗可稳定控制在 10~20μA

九、量产低功耗 10 条铁律

休眠必先固化所有 IO，零浮空
休眠必先关闭所有外设时钟
休眠必须暂停所有业务任务
禁止带网络、带蓝牙休眠
所有中断休眠前清除标志
严格区分深浅休眠场景
唤醒后必须恢复硬件状态
禁止休眠中存在循环轮询任务
所有IO默认上拉/固定低，杜绝漏电
量产必须功耗复测、拷机验证

十、总结

低功耗不是"调个休眠API"，是整套硬件+软件架构体系。

量产电池设备的功耗优化核心：

断掉一切可断电设备、冻结一切可冻结任务、固定所有浮空电平、关闭所有无效时钟。

做到架构级管控，才能从几十毫安待机，压到微安级量产标准。

下一篇预告

《OTA 量产安全架构：断点续传、差分升级、防砖、回滚机制、版本锁、防篡改完整方案》
