【Linux系统篇】进程间通信揭秘：从管道到共享内存

文章目录

• 理解层面
  • 为什么要有进程间通信（IPC）
  • 怎么通信
• 管道
  • 原理
  • 基于匿名管道------进程池
  • 命名管道
• system V
  • 共享内存
  • 消息队列------了解
  • System V信号量------了解
    • 前置------并发编程
    • 信号量
  • 内核组织 IPC 的方式

理解层面

为什么要有进程间通信（IPC）

• 数据传输：一个进程需要将它的数据发送给另一个进程

• 资源共享：多个进程之间共享同样的资源。

• 通知事件：一个进程需要向另一个或一组进程发送消息，通知它（它们）发⽣了某种事件（如进程终止时要通知父进程）。

• 进程控制：有些进程希望完全控制另一个进程的执行（如Debug进程），此时控制进程希望能够拦截另一个进程的所有陷入和异常，并能够及时知道它的状态改变。

怎么通信

进程间通信的本质：是让不同的进程，先看到同一份资源（某种形式的内存），然后才有通信的条件。

那个资源不能是任意进程提供，必须是OS提供系统调用。只要是系统调用，就必须是OS的接口，设计统一的通信接口

---

管道

• 管道是 Unix 中最古老的进程间通信的形式。

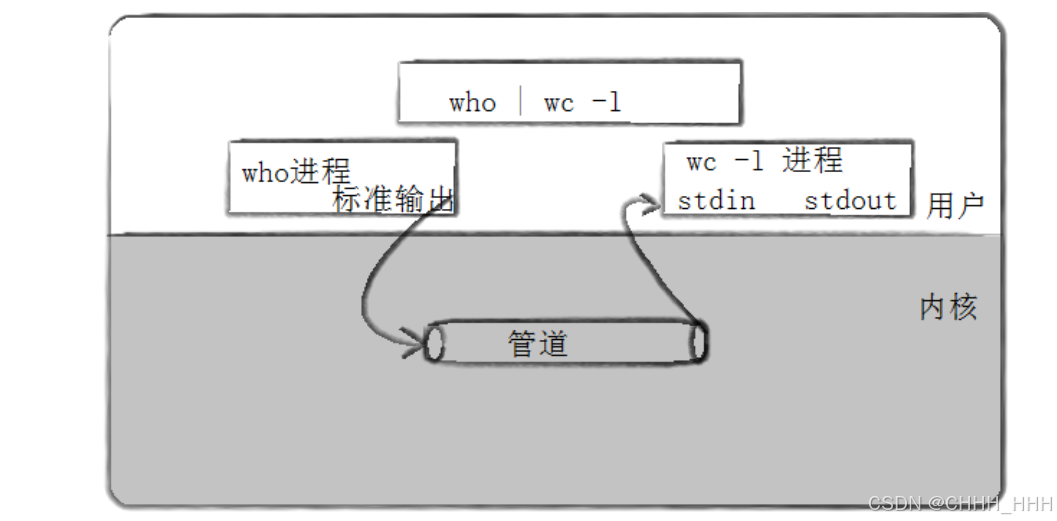

• 我们把从一个进程连接到另一个进程的一个数据流称为一个"管道"

原理

匿名管道通常用于父子进程通信。

这个管道是被 OS 单独设计的，配上单独的系统调用。

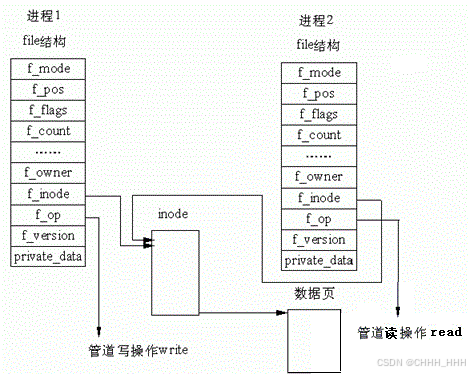

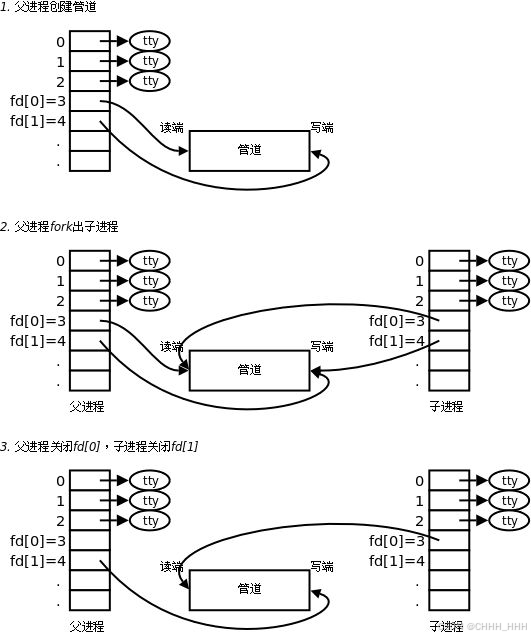

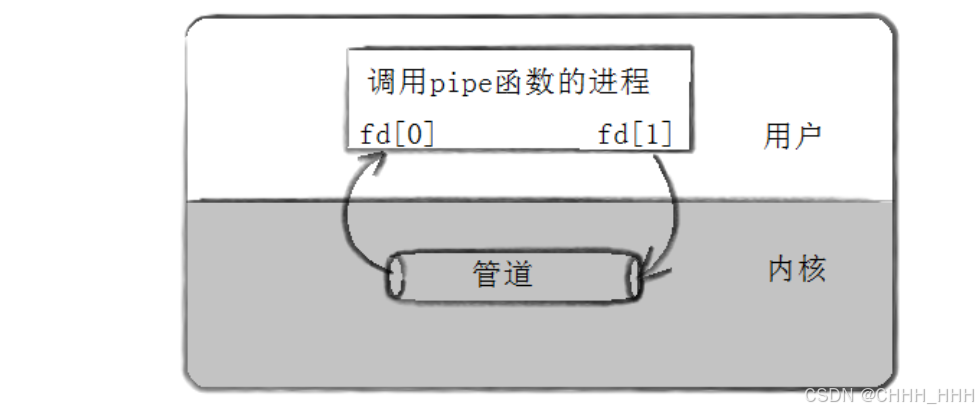

int pipe(int pipefd[2]);用于创建管道，成功返回0，否则-1。**这种管道是内存级的，没有文件名，是匿名管道。**子进程继承了父进程的文件描述符表，进而保证父子进程打开的是同一份文件。

---

管道特性：

• 匿名管道只能用来进行具有血缘关系的进程进行通信（常用于父子）。
• 管道文件，自带同步机制。
• 管道是面向字节流的。
• 管道是单向通信的。
  • 任何时刻，一个发，一个收------半双工。
  • 任何时刻，同时发收------全双工。
  • 管道属于半双工。
• （管道）文件的生命周期，是随进程的。

---

管道通信情况：

1. 写慢，读快------读端阻塞，等待写端。
2. 写快，读慢------写满的时候，写就要阻塞等待读端。
3. 写关闭，继续读------ read 得到返回值就为 0 ，表示文件结尾。
4. 读关闭，继续写------写端再写入没有任何意义。 OS 不会做没有意义的事。------ OS 会杀掉写进程，发送异常信号（SIGPIPE）。

基于匿名管道------进程池

管道容量：在 Ubuntu 中，管道容量是64KB。

管道写入的原子性：写入的大小如果小于PIPE_BUF，那么写入就是原子性的，就是一段字符串，没有存在正在写入的情况，在 Linux 中，PIPE_BUF为4096 byte。

代码参考：

ProcessPool.hpp:

#pragma once
#include <iostream>
#include <vector>
#include <unistd.h>
#include <string>
#include <cstdlib>
#include <sys/wait.h>
#include "Tasks.hpp"

class Channel
{
public:
    Channel(int wfd, pid_t subid)
        : _wfd(wfd), _subid(subid)
    {
        _name = "Channel-" + std::to_string(subid) + "-" + std::to_string(wfd);
    }
    ~Channel()
    {
    }

    void Send(int code)
    {
        ssize_t n = write(_wfd, &code, sizeof(code));
        (void)n;
    }

    int wfd() { return _wfd; }
    pid_t subid() { return _subid; }
    std::string name() { return _name; }

    // 关闭管道的写端
    void OnceCloseW() { close(_wfd); }
    // 关闭管道的子进程
    void OnceWait() { waitpid(_subid, nullptr, 0); }

private:
    int _wfd;
    pid_t _subid;
    std::string _name;
};

class ChannelManager
{
public:
    ChannelManager()
        : _next(0)
    {
    }
    ~ChannelManager()
    {
    }

    void Insert(int wfd, pid_t subid)
    {
        _channels.emplace_back(wfd, subid);
    }

    void PrintChannel()
    {
        for (auto &channel : _channels)
        {
            std::cout << channel.name() << std::endl;
        }
    }

    Channel &Select()
    {
        Channel &c = _channels[_next];
        _next++;
        _next %= _channels.size();
        return c;
    }

    // 关闭写端
    void CloseW()
    {
        for (auto &c : _channels)
            c.OnceCloseW();
    }

    // 回收子进程
    void Wait()
    {
        for (auto &c : _channels)
            c.OnceWait();
    }

private:
    std::vector<Channel> _channels;
    int _next;
};

// 默认管道数
const int gdefaultnum = 5;

class ProcessPool
{
public:
    ProcessPool(int num)
        : _process_num(num)
    {
        _tm.Register(PrintLog);
        _tm.Register(DownLoad);
        _tm.Register(UpLoad);
    }
    ~ProcessPool()
    {
    }

    void Work(int rfd)
    {
        int code = 0;
        while (1)
        {
            ssize_t n = read(rfd, &code, sizeof(code));
            if (n > 0)
            {
                if (n != sizeof(code))
                    continue;
                std::cout << "子进程[" << getpid() << "]得到一个任务码：" << code << std::endl;
                _tm.Execute(code);
            }
            else if (n == 0)
            {
                std::cout << "子进程退出" << std::endl;
                break;
            }
            else
            {
                std::cout << "读取错误" << std::endl;
                break;
            }
        }
    }

    bool Create()
    {
        for (int i = 0; i < _process_num; i++)
        {
            int pipefd[2] = {0};
            int n = pipe(pipefd);
            if (n == -1)
                return false;
            pid_t subid = fork();
            if (subid < 0)
                return false;
            else if (subid == 0)
            {
                // 子进程，读
                close(pipefd[1]);
                _cm.CloseW();
                Work(pipefd[0]);
                close(pipefd[0]);
                exit(0);
            }
            else
            {
                // 父进程，写
                close(pipefd[0]);
                _cm.Insert(pipefd[1], subid);
            }
        }
        return true;
    }

    void Debug()
    {
        _cm.PrintChannel();
    }

    void Run()
    {
        Channel &c = _cm.Select();
        std::cout << "选取子进程：" << c.name() << std::endl;
        int code = _tm.Code();
        std::cout << "发送任务码：" << code << std::endl;
        c.Send(code);
    }

    void Stop()
    {
        _cm.CloseW();
        std::cout << "已关闭所有写入端" << std::endl;
        _cm.Wait();
        std::cout << "已回收所有子进程" << std::endl;
    }

private:
    ChannelManager _cm;
    int _process_num = 5;
    TaskManager _tm;
};

Tasks.hpp:

#pragma once
#include <iostream>
#include <ctime>
#include <functional>

void PrintLog() { std::cout << "打印日志..." << std::endl; }
void DownLoad() { std::cout << "下载内容..." << std::endl; }
void UpLoad() { std::cout << "上传内容..." << std::endl; }

typedef std::function<void(void)> task_t;

class TaskManager
{
public:
    TaskManager() { srand(time(nullptr)); }
    int Code() { return rand() % _tm.size(); }
    void Execute(int code) { _tm[code](); }
    void Register(task_t f) { _tm.push_back(f); }

private:
    std::vector<task_t> _tm;
};

main.cc:

#include "ProcessPool.hpp"
int main()
{
    ProcessPool pp(5);
    pp.Create();
    int cnt = 10;
    while (cnt)
    {
        pp.Run();
        sleep(1);
        cnt--;
    }
    pp.Stop();
    return 0;
}

命名管道

上面的匿名管道只能用于具有血缘关系的进程进行通信。那两个毫不相干的进程该如何通信呢？

让两个进程通过打开同一路径下的同一文件，从而使它们看到同一份资源，文件有路径有名字，因此实现命名管道。

Linux 支持一种管道文件p，这种文件爱你只会被打开，不需要刷新，是内存级的文件。

使用mkfifo [OPTION]... NAME...创建命名管道。unlink NAME删除管道。

打开文件，如果write方没有open文件，那么read方就会在open内部阻塞，直到有人把管道文件打开了。

命名管道特性与匿名管道一致，只是命名管道可以用于毫不相干的进程的通信。

system V

system V是一种标准，Linux 内核只吃了这种内核，专门设计了一个 IPC 通信模块。

共享内存

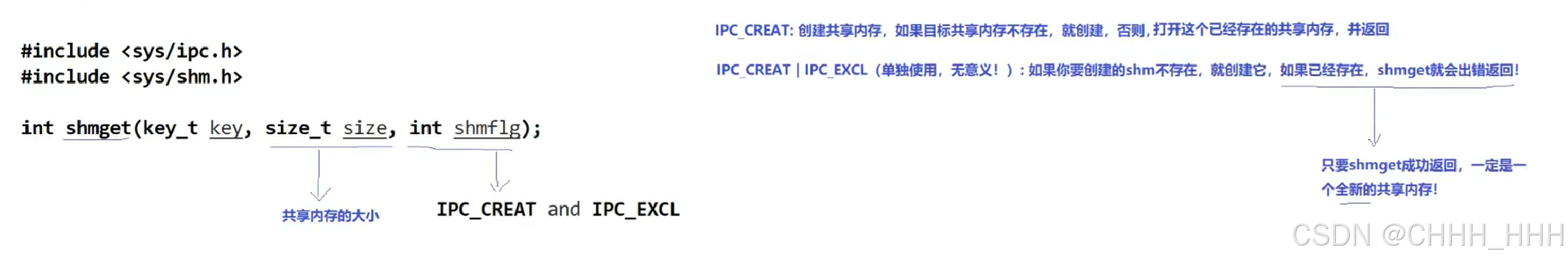

这些工作都是 OS 自己完成的，我们用系统调用完成上面的工作。

释放共享内存：取消关联关系，OS 再释放内存。

可能存在多足内存，都在使用不同的内存进行通信------ OS 内可能存在多组内存，同时通信。共享内存一定会有对应描述共享内存的结构体对象。进程与共享内存的关系一定是内核数据结构之间的关系。

可以用 key 来区分不同的共享内存，它不是内核直接形成的，而是在用户层，构建并传入 OS 的。

可以使用key_t ftok(const char *pathname, int proj_id);构建key。

可以使用ipcs -m查看所有共享内存。

其中perms表示权限，nattch表示与该共享内存关联的进程数。

进程结束了，如果没有删除共享内存，共享内存资源会一直存在------共享内存的声明周期是随内核的。------如果没有显式删除，即便进程退出了， IPC 资源会一直存在。

使用ipcrm -m [shmid]删除共享内存。

在用户层，只能使用shmid来控制共享内存。key只是给内核来区分共享内存唯一性。

使用int shmctl(int shmid, int cmd, struct shmid_ds *buf);控制共享内存。

使用void *shmat(int shmid, const void *shmaddr, int shmflg);将共享内存挂接到进程地址空间中。

使用int shmdt(const void *shmaddr);删除共享内存的关联，与shmat相对。

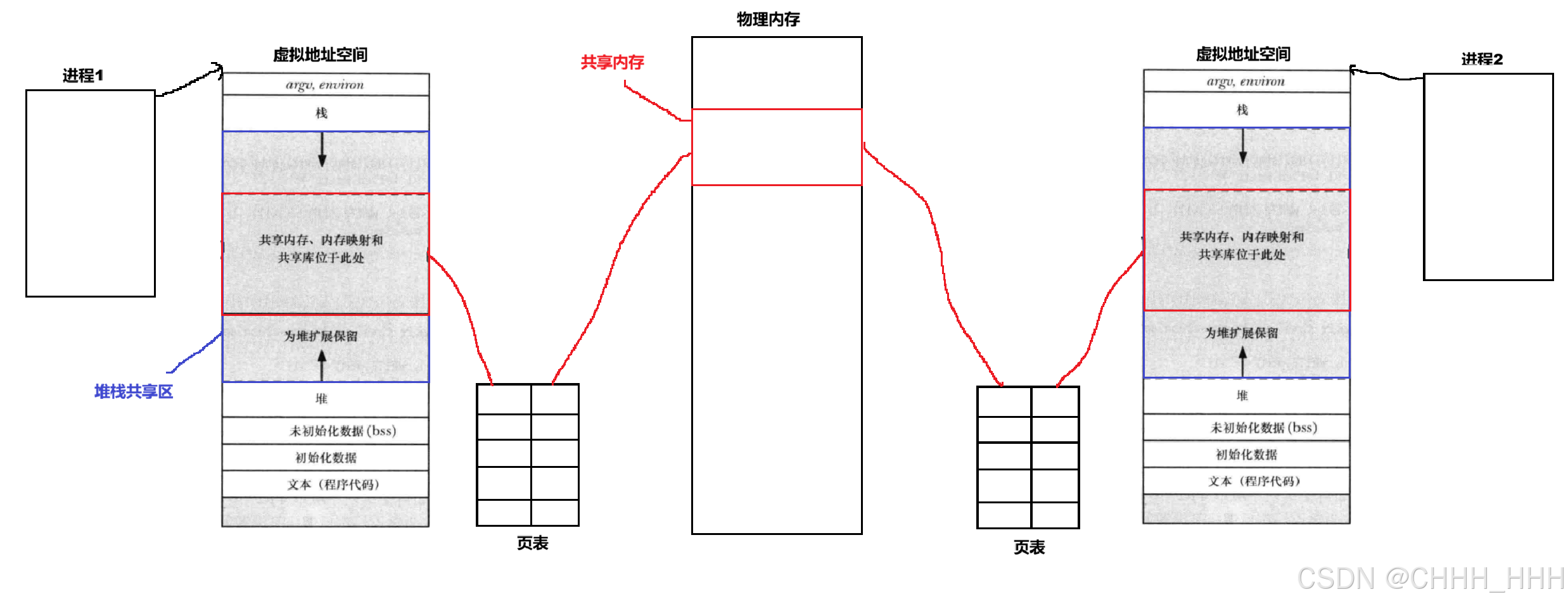

读写共享内存并不需要系统调用，因为共享内存是在堆和栈之间的，这块空间（共享区）属于用户，用户可以直接使用。

因此共享内存是进程间通信最快的方式：映射之后读写能直接被对方看到；不需要系统调用。

但是共享内存，通信双方没有"同步机制"。可能会导致通信双方数据不一致。共享内存没有对数据的保护机制。

在内核中，共享内存在创建时，它的大小必须是4 KB (4096) 的整数倍，不足的向上取整。但是在使用ipcs -m查询时，只会看到自己申请的实际大小。

共享内存相关结构体：

struct shmid_ds {
    struct ipc_perm shm_perm;    /* Ownership and permissions */
    size_t          shm_segsz;   /* Size of segment (bytes) */
    time_t          shm_atime;   /* Last attach time */
    time_t          shm_dtime;   /* Last detach time */
    time_t          shm_ctime;   /* Last change time */
    pid_t           shm_cpid;    /* PID of creator */
    pid_t           shm_lpid;    /* PID of last shmat(2)/shmdt(2) */
    shmatt_t        shm_nattch;  /* No. of current attaches */
    ...
};

struct ipc_perm {
    key_t          __key;    /* Key supplied to shmget(2) */
    uid_t          uid;      /* Effective UID of owner */
    gid_t          gid;      /* Effective GID of owner */
    uid_t          cuid;     /* Effective UID of creator */
    gid_t          cgid;     /* Effective GID of creator */
    unsigned short mode;     /* Permissions + SHM_DEST and
                                SHM_LOCKED flags */
    unsigned short __seq;    /* Sequence number */
};

消息队列------了解

两进程看到同一份资源，将资源维护成一个队列即可。消息队列是双向的，进程间可以互相收发数据。

• 消息队列提供了一种一个进程给另一个进程发送有类型数据块的方式。
• OS 要对消息队列进程管理，OS 内有struct msgid_ds消息队列结构体。
• 两个进程通过 key 来确保看到的是同一个消息队列。
• 消息队列的生命周期随内核

消息队列的方法与共享内存极其相似，因此这种标准叫System V标准。

System V一共有三种：Message Queue（消息队列-q）、Shared Memory（共享内存-m）、Semaphore Array（信号量数组-s），使用ipcs可以查看三者的使用情况。

System V信号量------了解

前置------并发编程

进程间通信，如果没有保护机制，会导致数据不一致，可以通过信号量来解决。

• 多个执行流(进程)，能看到的同⼀份公共资源：共享资源。
• 被保护起来的共享资源：临界资源。
• 访问没有被保护的公共资源的代码段叫做临界区。在进程中涉及互斥资源的程序段叫做临界区。
• 所谓对共享资源进行保护，本质解释对访问共享资源的代码进行保护。
• 保护的方式有：同步和互斥。
• 任何时刻，只允许一个执行流只允许一个执行流访问资源，叫做互斥访问资源，叫做互斥。
• 多个执行流，访问临界资源的时候，具有一定的顺序性，叫做同步。

原子性：之后要进行的动作，要么做，要么不做。

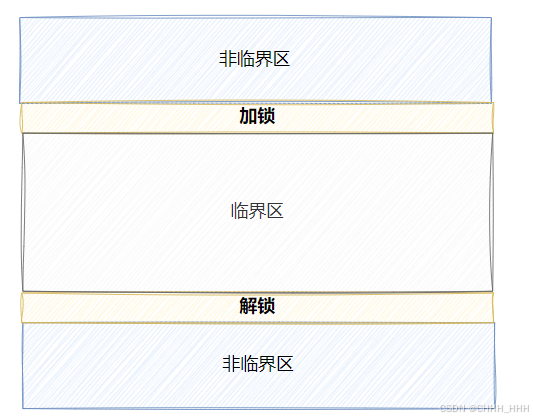

代码从非临界区加载到临界区需要加锁，但是锁本身也是要被共享的，申请锁时，必须是原子的（其他人不能干扰，没有中间过程，要么不做，要么马上就做完）。

信号量

信号量本质是一个计数器，用来表明临界资源中，资源的数量多少。起到保护临界区的作用。

将共享内存分成不同区域，就可以使不同进程并发访问。

所有进程访问临界资源中的一小块，都必须申请信号量。进程访问资源前先申请信号量，本质是对资源的预定机制。

• 信号量本身就是共享资源，信号量变化的操作必须是原子性的，- - 为 P 操作，+ + 为 V 操作。计数器通过 PV 操作来实现资源的预定机制。
• 信号量只有 1 或 0 两态的信号量，叫做二元信号量，这就是互斥。
• 使用公共资源，把资源当做整体使用，此时的信号量为二元信号量；把资源分为多块使用，此时的信号量为多元信号量。

信号量和通信有什么关系？

• 先访问信号量 P ，每个进程都得先看到同一个信号量。
• 并非只有传递数据才是通信，通知、同步、互斥也是通信。

其系统调用满足System V标准。与前面的共享内存、消息队列等等相似。

int semop(int semid, struct sembuf *sops, size_t nsops);可以对信号量进行 PV 操作。

struct sembuf{
    unsigned short sem_num;  /* semaphore number */
	short          sem_op;   /* semaphore operation */
	short          sem_flg;  /* operation flags */
};

信号量的初始值需要在创建后再次调用int semctl(int semid, int semnum, int cmd, ...);进行初始化。进行初始化时，要将cmd设为SETVAL。使用semnum指定要初始化第几个信号量，后面的可变参数模板可以传入：

union semun {
               int              val;    /* Value for SETVAL */
               struct semid_ds *buf;    /* Buffer for IPC_STAT, IPC_SET */
               unsigned short  *array;  /* Array for GETALL, SETALL */
               struct seminfo  *__buf;  /* Buffer for IPC_INFO
                                           (Linux-specific) */
           };

利用val初始化semnum信号量。

ipcs -s查看信号量。

内核组织 IPC 的方式

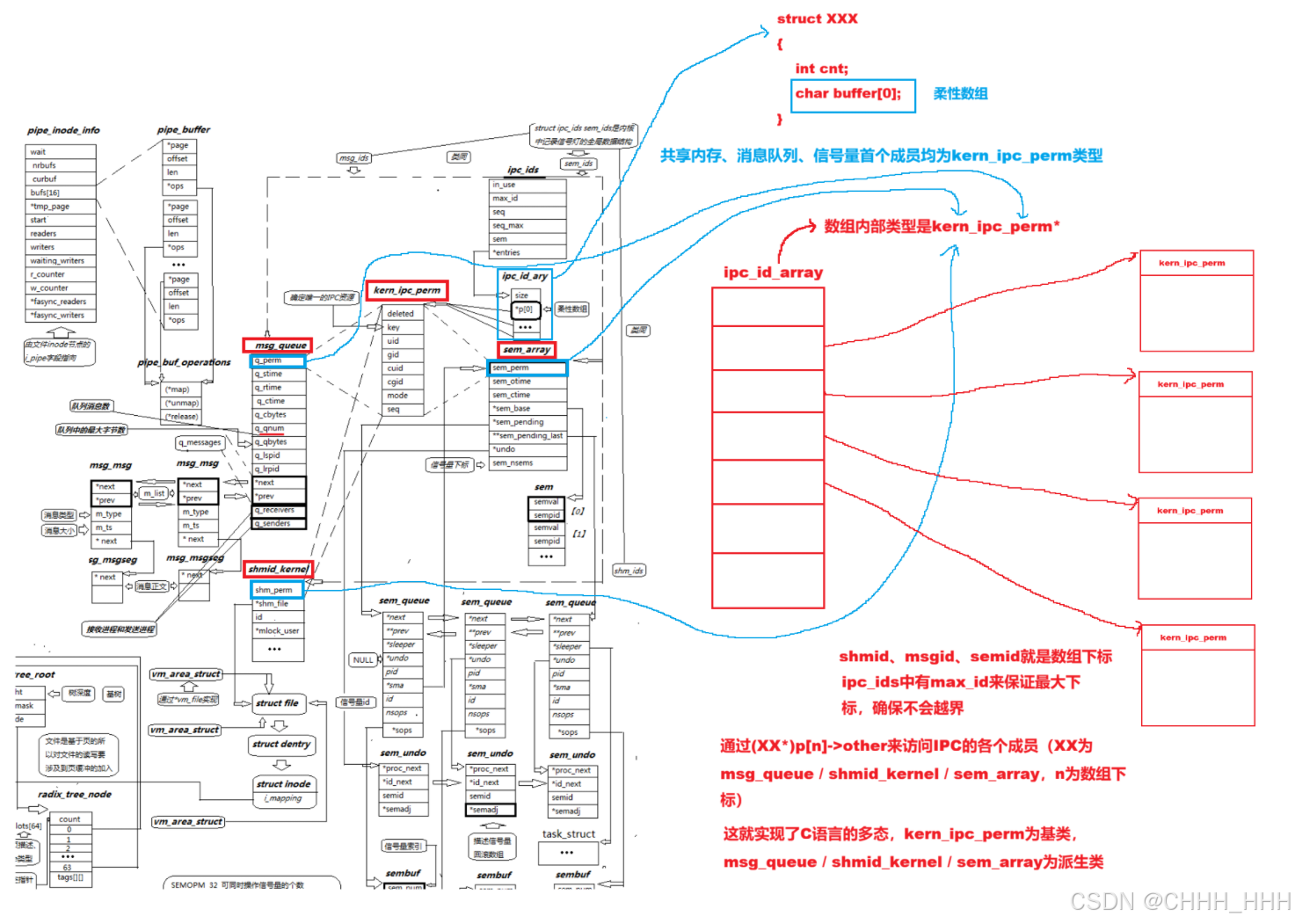

共享内存、消息队列、信号量的key是唯一的，因此，OS 中，它们三者被当做是同一种资源，都是System V IPC。
