PPO 会探索、CBF 会保命：RADAR-BPO 把复杂环境碰撞率压到 10.7%

原文：Risk-Aware Reinforcement Learning with Dynamic Safety Filter for Collision Risk Mitigation in Mobile Robot Navigation

作者：Bingbing Guo、Guina Wang、Yiyang Chen、Yue Gao（苏州大学机电工程学院）、Qian Xie（江苏易程科技股份有限公司）

期刊：Sensors 2025, 25, 5488（MDPI，2025-09-03 出版，DOI: 10.3390/s25175488）

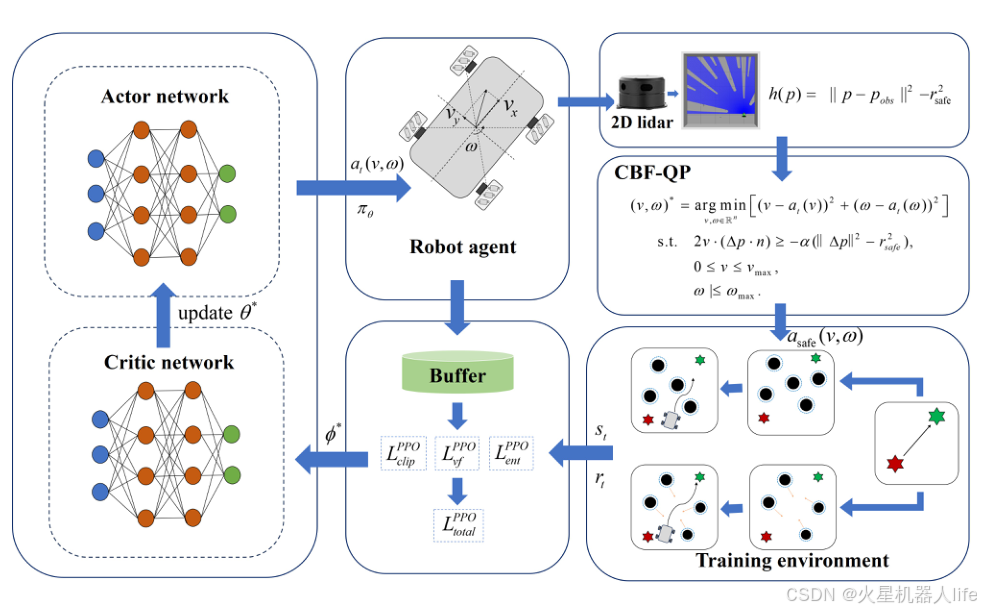

图注：左上 Actor / 左下 Critic 是标准的 PPO 结构，右侧才是本文的关键增量：策略输出的速度指令 (v,ω)(v,\omega)(v,ω) 不直接下发，而是先经过 CBF-QP 模块做一次"安全审查"------在满足控制屏障函数约束的前提下，找到离原动作最近的可行动作。整条链路就是"探索交给 PPO、安全交给 QP"。

强化学习会给机器人"敢冲"的探索精神，但不会给你任何不撞的承诺。这篇 Sensors 论文的思路非常直接：在 PPO 的动作和执行之间插一个基于控制屏障函数（CBF）的"安全阀"，用二次规划（QP）实时把危险动作改造成安全动作。结果是在最复杂的混合障碍环境里，碰撞率从 PPO 的 30.67% 降到 10.67%，任务成功率接近 90%。

研究背景与现有方法不足

移动机器人在动态环境里躲避碰撞是刚需，但传统方法存在结构性矛盾：

基于规则的传统导航：依赖预定义规则（避障半径、优先级、状态机等），在复杂动态环境里难以做到"灵活、安全、实时"三者兼顾------规则写死了就不灵活，规则放宽了就不安全。
纯强化学习（PPO/DQN/DDPG 等） ：探索效率低、策略波动大、安全性没有保证 。论文用实验数据把这一点量化了：在最复杂的混合环境（Env 3）中，PPO 的碰撞率高达 30.67% ；更值得注意的是环境切换时的崩溃现象------从多静态障碍环境切到混合环境后，PPO 策略"几乎失效"，需要从极高碰撞率开始重新爬升，学习过程剧烈震荡。
单独使用 CBF：能给出形式化的安全保证，但 CBF 本身只是一个约束层，不具备"要去哪儿、怎么走更高效"的决策能力。

作者的判断是："会探索"和"不撞"应该由两个不同的模块分别负责，而不是指望一个端到端策略同时具备。于是问题变成：如何在保留 PPO 探索能力的同时，把安全性从策略里"拆出来"，做成一层的实时滤波？

核心创新点

1）RADAR-BPO：把 PPO 与 CBF 做深度集成。 命名拆开就是这套方法的全部内容------R isk-A ware、D ynamic、A daptive R egulation B arrier P olicy O ptimization。它在每个训练迭代中：先用当前策略 πθ\pi_\thetaπθ 与环境交互收集轨迹（探索），用 PPO + GAE 更新策略与价值网络（学习），然后在动作下发前做一次安全滤波（CBF），最后才把安全动作交给机器人。

2）CBF-QP 安全滤波器：用"最小改动"实现"安全"。 每步求解一个二次规划：

min⁡v,ω ∥a−atPPO∥2s.t. 2v⋅(Δp⋅i) ≥ −α(∥Δp∥2−rsafe2), 0≤v≤vmax, ∣ω∣≤ωmax\min_{v,\omega}\ \|a - a^{PPO}t\|^2 \quad \text{s.t.}\ 2v\cdot(\Delta p\cdot i)\ \ge\ -\alpha(\|\Delta p\|^2 - r{safe}^2),\ 0\le v\le v_{max},\ |\omega|\le \omega_{max}v,ωmin ∥a−atPPO∥2s.t. 2v⋅(Δp⋅i) ≥ −α(∥Δp∥2−rsafe2), 0≤v≤vmax, ∣ω∣≤ωmax

其中 Δp\Delta pΔp 是机器人相对最近障碍的位置向量，rsafer_{safe}rsafe 是安全距离。这个形式的含义很工程化：在保证"离障碍足够远"的前提下，尽量别改变 PPO 原本想做的事。因此它既能拦住危险动作，又不会让策略"失去学习方向"------论文强调这种设计让策略改进与安全保障互相强化。

3）风险感知的自适应多目标奖励。 奖励由四项相加：

项	形式	作用
方向奖励 rhr_hrh	1+cos⁡(θdiff)1+\cos(\theta_{diff})1+cos(θdiff)	朝向目标方向（取值 $0,2$ ）
距离奖励 rdr_drd	5exp⁡(−2dt/d0)5\exp(-2 d_t/d_0)5exp(−2dt/d0)	鼓励向目标推进
障碍惩罚 robr_{ob}rob	rriskr_{risk}rrisk（当 dmin<rsafed_{min} < r_{safe}dmin<rsafe）否则 rnormalr_{normal}rnormal	把"离得太近"直接变成负反馈
速度奖励 rvr_vrv	exp⁡(−(vt−vdes)2/2σ2)\exp(-(v_t-v_{des})^2/2\sigma^2)exp(−(vt−vdes)2/2σ2)，vdes=0.25min⁡(1.0,dt)v_{des}=0.25\min(1.0,d_t)vdes=0.25min(1.0,dt)，σ=0.1\sigma=0.1σ=0.1	远时快、近时慢，兼顾效率与精度

四项设计成量级相当并直接相加，作者明确说这是为了"简单、可解释、少调参"。

4）三阶段课程式训练。 环境按复杂度递增：动态行人环境（150 回合）→ 多静态障碍（200 回合）→ 静态+动态混合的复杂环境（300 回合）。训练回合在"到达目标 / 碰撞 / 达到最大步数"时结束。这一设计让 agent 先夯实基础避障能力，再挑战难环境------也正是"环境切换后仍能稳定微调"的基础。

图注：这张图展示的是安全滤波器在真实运行中的效果：机器人依次穿过动态行人与障碍（蓝色射线为激光扇区），路径平滑没有"贴脸"的瞬间。它的意义在于证明 CBF 不是纸面约束，而是在每一步都在改变控制量的"活"机制。

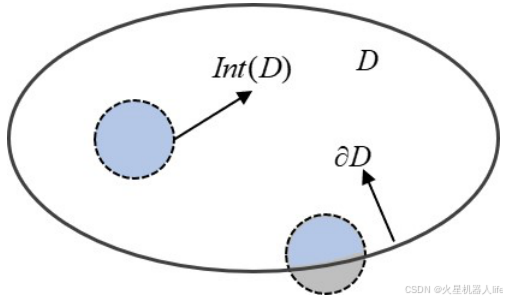

图注：理解 CBF 最省力的图：集合 D 是安全区，内部 Int(D) 是"随便走"，边界 ∂D 就是 CBF 约束起作用的地方------一旦靠近边界，QP 就会开始修正动作，把机器人"推回"安全区内。

实验平台

仿真环境： 全部实验在 ROS Gazebo 平台完成，机器人为麦克纳姆轮全向移动底盘 （论文给出四轮速度与 vx,vy,ωv_x, v_y, \omegavx,vy,ω 的完整运动学关系；车体半长 Wa=0.195W_a=0.195Wa=0.195 m、半宽 Wb=0.172W_b=0.172Wb=0.172 m、特征长度 d=Wa+Wb=0.367d=W_a+W_b=0.367d=Wa+Wb=0.367 m）。
感知与安全参数： 2D 激光雷达，角度范围 $0°, 360°$ ，扫描距离 $0.08, 10$ m ；安全距离 rsafe=0.5r_{safe}=0.5rsafe=0.5 m，屏障参数 α=1.0\alpha=1.0α=1.0，最大线速度 0.5 m/s、最大角速度 1.0 rad/s。
三个测试环境（递进式）：
- Env 1：动态行人环境------两个行人以固定速度往返（论文用 Table 1 给出了具体轨迹坐标），另有两个静止行人；机器人从 (0.0, 0.0) 出发前往 (3.0, 3.0)。
- Env 2：多静态障碍环境------多个圆柱/立方障碍。
- Env 3：复杂混合环境------多个行人与多种静态障碍共存。
训练超参： 折扣因子 γ=0.99、GAE 参数 λ=0.95、裁剪阈值 ε=0.15、价值系数 c1c_1c1=0.5、熵系数 c2c_2c2=0.01；策略迭代次数 K 按环境取 $150, 200, 300$ 。
对比基线： PPO、DQN、DDPG；评估指标为成功次数、碰撞次数、平均奖励、碰撞率（同一环境下各跑完整训练回合：Env 1 共 150、Env 2 共 200、Env 3 共 300 回合）。

主要结果

与 PPO 的核心对比（Table 3）：

环境	指标	PPO	RADAR-BPO
Env 1（动态行人）	成功 / 碰撞次数	27 / 123	47 / 103
	碰撞率	82.00%	68.67%
Env 2（多静态障碍）	成功 / 碰撞次数	134 / 66	164 / 36
	碰撞率	33.00%	18.00%
	平均奖励	377.01	1070.09（约 2.8 倍）
Env 3（复杂混合）	成功 / 碰撞次数	208 / 92	268 / 32
	碰撞率	30.67%	10.67%（约为原来的 1/3）
	平均奖励	399.38	762.66

任务成功率 ：Env 3 中 RADAR-BPO 在 300 个回合里成功 268 次（≈89.3%，即摘要中"接近 90%"的避障成功率），PPO 为 208 次；Env 2 中为 164/200（82%）对 PPO 的 134/200。
碰撞率 ：Env 3 从 30.67% 降到 10.67%，降幅约 2/3；Env 2 从 33.00% 降到 18.00%。
其他基线全面落后：Env 2 中 DDPG 平均奖励仅 58.02、碰撞率 87.50%；Env 1 中 DQN 碰撞率 100.00%（150 回合全撞），DDPG 88.67%------说明在动态避障任务上，朴素的价值/策略方法很难稳定工作。

训练稳定性（Figure 8 的奖励曲线）：

Env 2 阶段，RADAR-BPO 的奖励迅速突破 1000 并稳定在约 1100，而 PPO 缓慢爬到约 400，DQN/DDPG 明显更差；
Env 3 阶段所有算法都因难度上升而性能回落，但 RADAR-BPO 依然稳定在约 760，曲线平滑抗震荡；PPO 则在 400 以下剧烈波动；
论文对此的解释很关键：环境切换后 PPO 需要从极高的碰撞率重新"痛苦学习"，而 RADAR-BPO 依靠 CBF 提供的实时安全保证，保留了核心避障能力，之后的调整只是在高性能基线上的稳定微调。换句话说，它牺牲了"看起来更陡的学习幅度"，换来了更高、更稳、更安全的最终性能。

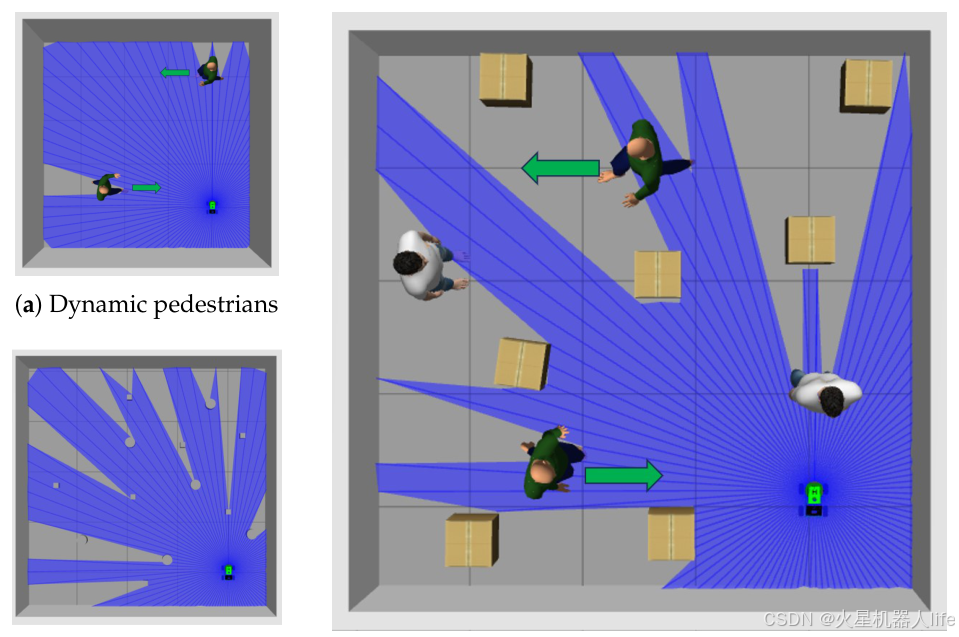

图注：从左到右是 Env 1（两个往返行人 + 两个静止行人）、Env 2（多静态障碍）、Env 3（静态与动态障碍共存的混合环境）；蓝色射线是激光扇区可视化。三阶段的复杂度递增就是本文"课程式训练"的物理对应物。

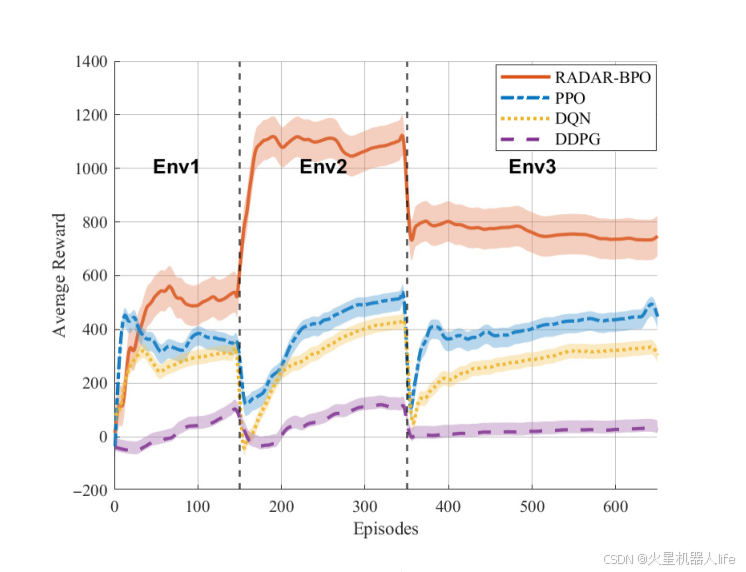

图注：虚线标出三次环境切换的位置。最值得看的是每次切换瞬间：PPO（蓝虚线）在 Env 2→Env 3 处出现明显震荡与下滑，而 RADAR-BPO（橙实线）平稳过渡------这就是"实时安全滤波保留住核心避障能力"的直接证据。

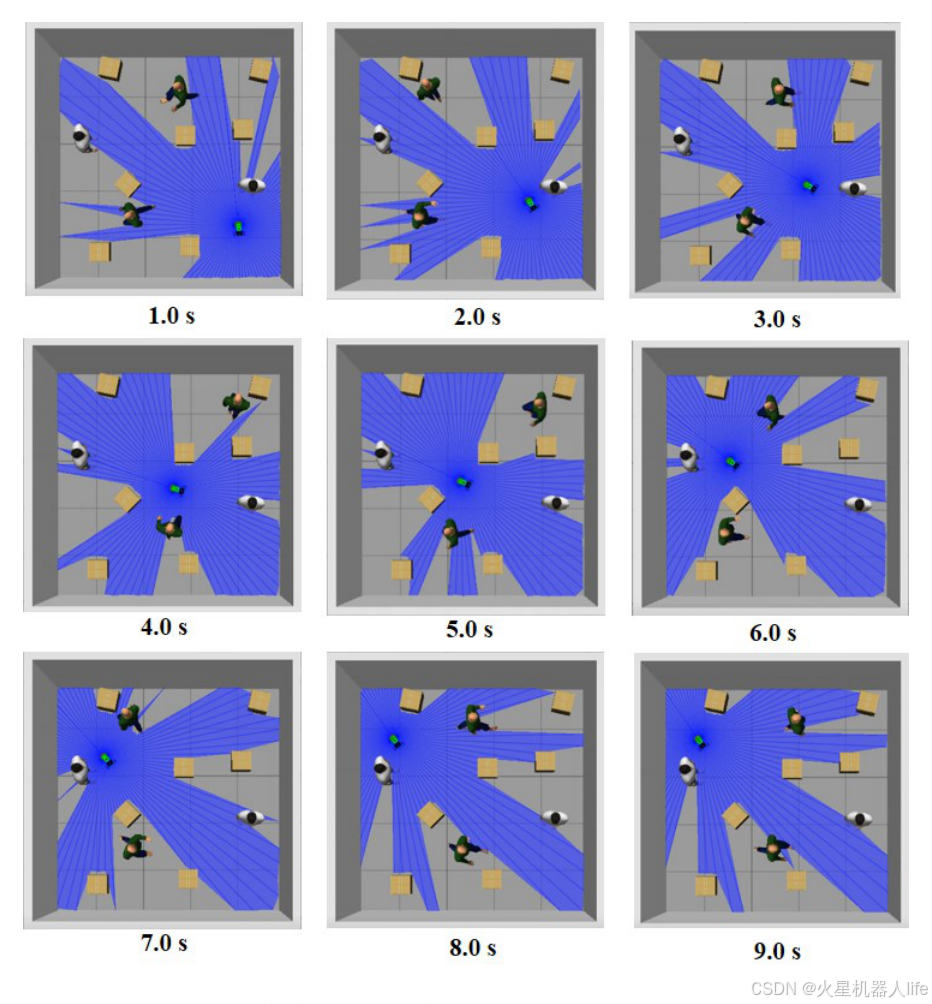

图注：九宫格展示了机器人如何在多行人、多障碍的混合环境里逐步穿过------每一帧都标出激光扇区（蓝色）与机器人、行人位置。这张图是"过程安全"最有说服力的可视化。

对机器人工程实践的启示

把安全从策略里"拆出来"，是 sim-to-real 最省事的工程手段。 端到端策略要论证"不撞"几乎没有办法；而"策略 + 显式安全滤波层"可以让安全约束独立于网络权重，即使策略在新环境里退化，滤波层仍能兜住底线（Env 3 的碰撞率降幅就是证据）。
安全滤波的成本要算进控制周期。 每一步都要解一个 QP（含 360° 激光带来的多个障碍约束），因此工程部署时要评估最坏情况求解时间与降采样策略------这与"最坏耗时决定控制回路"的经验一致。
环境切换的稳定性比峰值性能更重要。 产线/仓库的场景是不断变化的，PPO 式"换环境就崩、重新学"的行为代价极高；RADAR-BPO 奖励曲线的平滑过渡提醒我们：在线运行中，策略退化的速度比它的最优性能更值得关注。
奖励函数不必复杂，量级对齐即可。 四项相加（方向、距离、障碍、速度）且刻意设计成量级相当，作者明确说是为了"可解释、少调参"，这套写法可以直接借用。
课程式训练是低成本的泛化手段。 150 → 200 → 300 回合的渐进训练安排（回合数随环境复杂度增加）几乎不需要额外工程投入，却显著改善了难环境下的表现。

主要局限 + 未来方向

只有 Gazebo 仿真，没有真机实验。 论文的结论（近 90% 成功率、10.67% 碰撞率）全部来自 ROS Gazebo，真实底盘的打滑、定位漂移、行人真实行为都未验证。
人群行为过于理想化。 行人的运动轨迹是预先设定好的折返运动（论文 Table 1 直接给出坐标），不含随机性，也没有社会规范（如靠右通行、个人空间）建模------这与真实人群差距很大。
安全模型的表达能力有限。 CBF 采用静态屏障参数 α=1.0\alpha=1.0α=1.0 与"到最近障碍点"的几何约束，属于瞬时几何安全，不含速度障碍/轨迹预测；对于高速接近的障碍，几何上"当前够远"并不代表下一秒安全。
评估口径单一。 每格只有一轮完整训练（150/200/300 回合）的统计，没有多随机种子重复实验，也没有对 CBF 开关、rsafer_{safe}rsafe、α 等关键参数的敏感性分析。
未来方向： 向真实平台迁移、引入行人轨迹/意图预测与更动态的屏障函数（时间变化的 α）、多机器人协同与更多随机种子的统计验证。
