本讲定位：第一次把第 07 讲「已编译好的 INT8 模型」接上真实摄像头，在犀牛派 A1（QCS6490）上做「相机 → Spectra ISP → NPU 推理 → 后处理 → 显示」的视觉实时流水线。

本讲目标

目标读者：已经读完第 03--07 讲，在犀牛派 A1（QCS6490，~12 INT8 TOPS，AidLux，带 MIPI CSI 相机接口）上点亮了系统、装好了 QNN 工具链，并且已经把一份 YOLO 类检测模型量化、编译成 INT8 context binary、成功首跑的人。
本讲目标：把「一张静态图推理」升级成「连续不断的实时视觉流水线」------接上 MIPI CSI 相机，让 Spectra ISP 完成硬件图像预处理，把数据喂给第 07 讲跑通的 HTP 推理，再做 NMS 后处理并把检测框实时画回屏幕/推流，形成闭环。同时把「实时」这件事量化：用一段 Python 把单路/多路相机带宽、端到端延迟、不同分辨率下的吞吐算清楚。
你将带走：Spectra ISP 在 QCS6490 上的相机能力心智、完整的 camera pipeline 拆解图、一份相机流水延迟拆解表、一段可运行的带宽/延迟/吞吐估算 Python、YOLO 实时检测 Demo 思路、多路相机与流水线并行的工程方法，以及一份专属于视觉流水线的坑点清单。

一、环境调研：为什么「接上相机」才是边缘 AI 真正落地的开始

第 07 讲结束时，你手里已经能「喂一张图、出正确结果、报出延迟」。但真实世界不是一张图，而是连续不断的视频流 。从「跑通一张图」到「接上相机连续看世界」，中间差的不是一行代码，而是一整套流水线工程------这正是本讲要补上的关键一跃。

1.1 从「跑通一张图」到「连续看见世界」

很多人以为「模型在板子上跑通了，接个摄像头不过是循环调用」。现实会狠狠打脸：当你真的把相机接上，会发现「单帧 12ms 推理」在视频流里可能只能做到 15 FPS，或者画面卡顿、丢帧、延迟累积、内存吃光。原因不在于模型变慢了，而在于多了一个从未被纳入延迟预算的「相机侧」------采集、ISP、格式转换、搬运、显示，每一环都在分走你本就不宽裕的时间与带宽。

一句话定性：第 07 讲解决的是「NPU 能不能算对、算多快」；本讲解决的是「数据怎么稳定、低延迟、不断流地喂给 NPU，并把结果闭环回去」。前者是单点性能，后者是系统工程。

1.2 犀牛派 A1 的相机接口与平台能力（QCS6490 / Spectra ISP）

本讲实战主选仍是 犀牛派 A1（阿加犀，基于高通 QCS6490）。在视觉场景里，它背后那颗 SoC 的关键能力（均为 QCS6490 平台级事实 $官方$ ，具体接口布局、MIPI 通道数、相机具体型号以阿加犀/高通官方资料为准）：

维度	犀牛派 A1 背后的 QCS6490 平台能力 $官方$	对本讲的意义
NPU	Hexagon HTP，约 12 TOPS INT8（第 8 代 AI Engine）	实时检测的算力底座（第 07 讲已验证）
ISP	Spectra 570L 级别，硬件图像预处理	相机原始数据在进 NPU 前先被「洗」干净、缩好、排好
相机接口	MIPI CSI（多路接入能力，具体路数以官方规格书为准）	本讲接 MIPI CSI 相机；多路场景见第 6 节
视频编解码	硬件 H.264 / H.265，4K@60fps 级别 $官方$	推流/录像时由硬件编码器接管，省 CPU
内存	LPDDR5 级别，带宽直接决定能否被喂饱（呼应第 01 讲带宽墙）	相机大数据量的隐形天花板
系统	AidLux（预置 AI 运行环境）	直接复用第 03/04/07 讲的环境与 context binary

一个关键认知：Spectra ISP 不是「锦上添花」，而是视觉流水线的「第一道关」。没有它，相机吐出的原始 Bayer 数据（十比特甚至更多/像素）要全部由 CPU 做去马赛克、降噪、缩放、色彩空间转换------这一步就能把一颗 12 TOPS 的 NPU 活活饿死（因为数据根本来不及搬过去）。理解 ISP 在流水线里的位置，是理解本讲一切优化的总纲。

1.3 本讲要解决的三件事

把本讲目标拆成三个可验收的子目标，避免「调着调着就迷失」：

数据通：MIPI 相机能稳定出帧，且帧格式（分辨率、像素格式、排布）能被 Spectra ISP 与 NPU 直接消费，尽量少走 CPU 软搬运；
算得快：承接第 07 讲已编译的 INT8 YOLO context binary，在视频流上跑出可接受的实时帧率（如 ≥ 25--30 FPS 单路 1080p 级）；
闭环稳：检测结果（框/类别/分数）能实时回显到屏幕或推流出去，且连续运行不掉帧、不内存泄漏、不热降频崩。

1.4 一个被忽视的事实：相机流水不是「摄像头 + 推理」的简单串联

新手最容易犯的错，是把流水线想成 for frame in camera: net.run(frame)。真实流水线是多阶段、可并行、有缓冲、会背压的：采集在跑、ISP 在跑、NPU 在跑、显示也在跑，它们像工厂的四条产线，靠缓冲区（buffer）衔接。哪一段慢了，缓冲区要么溢出（丢帧），要么被抽空（卡顿）。本讲后面会用「流水线并行」把这件事讲透------这是从「Demo 玩具」走向「产品」的分水岭。

二、核心原理：Spectra ISP 与 camera pipeline 全景

动手接相机之前，先把整条 camera pipeline 在脑子里建一张图。这一节是全讲的概念地基。

2.1 什么是 Spectra ISP（以 QCS6490 平台为准）

ISP（Image Signal Processor，图像信号处理器）是 SoC 里专门处理相机原始数据 的硬件模块。高通的 ISP 品牌叫 Spectra。以 QCS6490 平台为例，其 Spectra ISP（570L 级别 $官方$ ）在相机数据和 NPU 之间承担了几乎全部「脏活累活」：

去马赛克（Demosaic）：把传感器输出的 Bayer 单色马赛克还原成 RGB；
降噪（Noise Reduction）：去除传感器暗噪、时域/空域降噪；
白平衡与色彩校正：把传感器「看到的色」校正成人眼/模型期望的色；
色调映射 / HDR：处理高动态范围，避免过曝/死黑；
缩放与裁剪（Scale / Crop）：把任意输入分辨率规整到模型需要的输入尺寸（如 640×640）；
格式/排布转换：把处理结果排成 NPU 喜欢的格式（如 NV12 / RGB，NHWC 排布）。

工程价值：上面这些操作全部由 Spectra 硬件完成，不占用 CPU、不占用 NPU。这正是「为什么边缘视觉必须让 ISP 先干活」------把计算密集且规整的图像预处理硬化到 ISP，NPU 才能专心做它最擅长的神经网络推理。

2.2 camera pipeline 全局图（mermaid）

把整条链路画成一张图，本讲所有讨论都围绕它展开（节点越多，越要记住「每一跳都有延迟、都有带宽」）：
#mermaid-svg-F6YYnQmdCUlbtEEg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-F6YYnQmdCUlbtEEg .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-F6YYnQmdCUlbtEEg .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-F6YYnQmdCUlbtEEg .error-icon{fill:#552222;}#mermaid-svg-F6YYnQmdCUlbtEEg .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-F6YYnQmdCUlbtEEg .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-F6YYnQmdCUlbtEEg .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-F6YYnQmdCUlbtEEg .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-F6YYnQmdCUlbtEEg .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-F6YYnQmdCUlbtEEg .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-F6YYnQmdCUlbtEEg .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-F6YYnQmdCUlbtEEg .marker{fill:#333333;stroke:#333333;}#mermaid-svg-F6YYnQmdCUlbtEEg .marker.cross{stroke:#333333;}#mermaid-svg-F6YYnQmdCUlbtEEg svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-F6YYnQmdCUlbtEEg p{margin:0;}#mermaid-svg-F6YYnQmdCUlbtEEg .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-F6YYnQmdCUlbtEEg .cluster-label text{fill:#333;}#mermaid-svg-F6YYnQmdCUlbtEEg .cluster-label span{color:#333;}#mermaid-svg-F6YYnQmdCUlbtEEg .cluster-label span p{background-color:transparent;}#mermaid-svg-F6YYnQmdCUlbtEEg .label text,#mermaid-svg-F6YYnQmdCUlbtEEg span{fill:#333;color:#333;}#mermaid-svg-F6YYnQmdCUlbtEEg .node rect,#mermaid-svg-F6YYnQmdCUlbtEEg .node circle,#mermaid-svg-F6YYnQmdCUlbtEEg .node ellipse,#mermaid-svg-F6YYnQmdCUlbtEEg .node polygon,#mermaid-svg-F6YYnQmdCUlbtEEg .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-F6YYnQmdCUlbtEEg .rough-node .label text,#mermaid-svg-F6YYnQmdCUlbtEEg .node .label text,#mermaid-svg-F6YYnQmdCUlbtEEg .image-shape .label,#mermaid-svg-F6YYnQmdCUlbtEEg .icon-shape .label{text-anchor:middle;}#mermaid-svg-F6YYnQmdCUlbtEEg .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-F6YYnQmdCUlbtEEg .rough-node .label,#mermaid-svg-F6YYnQmdCUlbtEEg .node .label,#mermaid-svg-F6YYnQmdCUlbtEEg .image-shape .label,#mermaid-svg-F6YYnQmdCUlbtEEg .icon-shape .label{text-align:center;}#mermaid-svg-F6YYnQmdCUlbtEEg .node.clickable{cursor:pointer;}#mermaid-svg-F6YYnQmdCUlbtEEg .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-F6YYnQmdCUlbtEEg .arrowheadPath{fill:#333333;}#mermaid-svg-F6YYnQmdCUlbtEEg .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-F6YYnQmdCUlbtEEg .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-F6YYnQmdCUlbtEEg .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-F6YYnQmdCUlbtEEg .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-F6YYnQmdCUlbtEEg .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-F6YYnQmdCUlbtEEg .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-F6YYnQmdCUlbtEEg .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-F6YYnQmdCUlbtEEg .cluster text{fill:#333;}#mermaid-svg-F6YYnQmdCUlbtEEg .cluster span{color:#333;}#mermaid-svg-F6YYnQmdCUlbtEEg div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-F6YYnQmdCUlbtEEg .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-F6YYnQmdCUlbtEEg rect.text{fill:none;stroke-width:0;}#mermaid-svg-F6YYnQmdCUlbtEEg .icon-shape,#mermaid-svg-F6YYnQmdCUlbtEEg .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-F6YYnQmdCUlbtEEg .icon-shape p,#mermaid-svg-F6YYnQmdCUlbtEEg .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-F6YYnQmdCUlbtEEg .icon-shape .label rect,#mermaid-svg-F6YYnQmdCUlbtEEg .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-F6YYnQmdCUlbtEEg .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-F6YYnQmdCUlbtEEg .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-F6YYnQmdCUlbtEEg :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 硬件零拷贝/共享内存
检测结果回灌
Sensor 原始 Bayer 数据
MIPI CSI 接入
Spectra ISP 硬件预处理

去马赛克/降噪/缩放/格式转换
NPU 输入张量

INT8 量化值
Hexagon HTP 推理

YOLO INT8 context binary
后处理

NMS / 解码检测框
显示 / 推流

闭环输出

这张图最该记住的两条虚线：ISP 到 NPU 尽量走硬件零拷贝 （少一次 CPU memcpy，就少一次带宽与延迟开销）；后处理结果直接回灌显示（避免中间落盘再读）。这两点决定流水线「顺不顺」。

2.3 阶段一：Sensor 与 MIPI CSI 接入

相机传感器（Sensor）通过 MIPI CSI（Camera Serial Interface） 总线把原始数据送进 SoC。MIPI CSI 是移动/嵌入式相机事实标准的物理与链路层，特点是非常高的串行带宽、低引脚数。QCS6490 平台支持多路 MIPI CSI 接入（具体通道数与并发路数以阿加犀/高通官方资料为准），这是它做多路视觉的硬件前提。

数据口径：一个 1080p（1920×1080）RGB 相机，若原始 Bayer 按 10-bit/pixel 计，单帧约 1920×1080×1.25 ≈ 2.6 MB；30 FPS 下原始数据率约 78 MB/s。这还只是「进入 SoC 之前的线速」，后面 ISP 处理后若转成 RGB 三通道，数据量还会再涨。把这股数据流稳定收进来，本身就是第一道工程门槛。

2.4 阶段二：ISP 硬件预处理（Spectra 的活）

数据进 SoC 后，第一站是 Spectra ISP。它把上一节的去马赛克/降噪/白平衡/缩放/格式转换一次性做完，输出 NPU 能直接吃的张量。这里有两个工程要点：

输出尺寸要对齐模型输入 ：比如你的 YOLO 训练输入是 640×640，就让 ISP 在硬件里把 1080p 流直接缩放裁剪到 640×640，而不是先出全分辨率再让 CPU resize------后者浪费带宽且慢；
输出格式要对齐 NPU 期望：多数高通视觉流水线里，ISP 输出 NV12（YUV 4:2:0）或 RGB，再经一次轻量格式转换送 NPU。能用硬件做的格式转换，绝不用 CPU 软转。

2.5 阶段三：NPU 推理（承接第 07 讲 INT8 模型）

经过 ISP 的数据，已经是规整的、量化好的输入张量。这一棒就是第 07 讲验证过的：qnn-net-run / 自建进程加载 INT8 context binary ，在 Hexagon HTP 上执行 YOLO 推理，拿到输出张量（边界框坐标、类别置信度）。本讲不再重复编译细节，只强调一点------流水线下 NPU 的输入来源从「本地文件」变成了「ISP 实时帧」，喂数据的方式要从「读文件」改成「从共享内存/零拷贝 buffer 取帧」。

2.6 阶段四：后处理（NMS / 解码框）

NPU 输出的是「一堆原始预测」：成百上千个候选框 + 各类别分数。真正给人看的检测框，要经过 后处理：

解码（Decode）：把模型输出的锚框偏移/置信度还原成绝对坐标；
置信度过滤：丢掉低于阈值的预测；
NMS（Non-Maximum Suppression，非极大值抑制）：同一目标往往被多个锚框命中，NMS 按 IOU 去重，只留最优框；
坐标映射：NPU 输入是 640×640，但显示是 1080p，要把框映射回原始分辨率再画。

后处理通常跑在 CPU（或 GPU 协助），是延迟预算里不可忽略的一段。第 4 节的延迟拆解会把它单列出来------很多人只盯着 NPU 的 12ms，却忘了 NMS 在 CPU 上可能也吃 2--5ms。

2.7 阶段五：显示 / 推流（闭环）

最后一步是「让人/系统看到结果」：

本地显示：把检测框画回视频帧，送到 HDMI / 屏幕，形成「摄像头实时画框」的直观效果；
推流（RTSP / RTMP） ：把带框画面编码成 H.264/H.265 推到网络，供远端查看------这一步强烈建议交给 QCS6490 的硬件视频编码器，别让 CPU 软编码；
结构化输出：除了画框，很多场景要的是结构化结果（JSON：目标类别、坐标、时间戳），喂给下游机器人/网关决策。

闭环的意义在于：相机看到的每一帧，都在几毫秒内变成了「可决策的信息」，这正是边缘 AI 相对「云端传图再等结果」的本质优势（呼应第 01 讲延迟墙）。

2.8 多摄像头配置：QCS6490 支持多路 MIPI

单路只是起点。QCS6490 平台支持多路 MIPI CSI 接入 （具体并发路数与分辨率组合以官方规格书为准），这让它胜任双目、环视、多视角质检等场景。多路带来的不是「NPU 算力线性够不够」一个问题，而是带宽、调度、同步三个新问题------第 6 节专门展开。

2.9 zero-copy 与硬件预处理：减少 CPU 搬运

这是本讲最重要的性能纪律，单独点题：

zero-copy（零拷贝） ：相机帧从 ISP 出来后，理想情况下直接驻留在共享内存/ION buffer 里 ，NPU 与后处理直接从同一块内存读，全程不经过 CPU 的 memcpy。每多一次拷贝，就多一份带宽占用和延迟；
硬件预处理：凡是 ISP / 硬件编码器能做的（缩放、格式转换、编码），绝不用 CPU 软做。把 CPU 从「搬运工」解放出来，去干它真正擅长的控制流与后处理调度。

把 2.4--2.9 合起来一句话：边缘视觉流水线的第一性原理，是「让数据在硬件通路里 flowing，而不是在 CPU 里 bouncing」。这也是第 01 讲带宽墙在视觉场景的具象解法。

三、带宽瓶颈：为什么相机数据搬不到 NPU 是隐形天花板（呼应第 01 讲带宽墙）

第 01 讲提出的「带宽墙」在本讲变得无比具体：相机每秒几百 MB 的原始数据，如果不能高效进 NPU，NPU 算力再高也只是摆设。

3.1 重温带宽墙：冯·诺依曼瓶颈的具象化

第 01 讲说过：算 1 次乘加只要 1 个周期，但把 1 个数据从 DRAM 搬到计算单元可能要几十到上百个周期。在视觉流水线里，这个矛盾被放大成：传感器每秒产生几百 MB 数据，这些数据要过 ISP、过内存、进 NPU、出 NPU、再进后处理、再上屏------任何一段通路窄了，整条流水线就堵。

一个直观对照 $推算$ ：QCS6490 的 NPU 峰值约 12 TOPS INT8，把它喂饱大约需要十几 GB/s 量级的权重+激活吞吐（第 01 讲 2.4 推过类似账）；而一路 4K 相机原始数据就近 700 MB/s，四路就接近 3 GB/s------这还没算 ISP 中间结果与 NPU 读写。可见带宽预算在视觉场景里极其紧张，必须靠「硬件化搬运 + 零拷贝」去省。

3.2 单路相机带宽估算（Python）

先量化「相机到底产生多少数据」，这是所有预算的起点：

python 复制代码

# [推算] 单路相机原始带宽估算（纯标准库，建立直觉）
def cam_bandwidth(width, height, fps, bpp=1.25):
    # bpp: bytes per pixel。原始 Bayer 10-bit 约 1.25 字节/像素；RGB 则约 3 字节
    return width * height * bpp * fps / (1024 * 1024)  # MB/s

resolutions = {"720p": (1280, 720), "1080p": (1920, 1080), "4K": (3840, 2160)}
for name, (w, h) in resolutions.items():
    for fps in (30, 60):
        # 原始 Bayer（bpp=1.25）
        raw = cam_bandwidth(w, h, fps, 1.25)
        # 转成 RGB 三通道后（bpp=3）
        rgb = cam_bandwidth(w, h, fps, 3.0)
        print(f"{name}@{fps}fps  原始≈{raw:6.1f} MB/s  RGB≈{rgb:6.1f} MB/s")
# 输出示例(推算): 1080p@30fps 原始≈78.4 MB/s  RGB≈188.1 MB/s

$推算$ 上表为量级估算。真实线速还受像素位深、打包方式、消隐期影响；具体相机请以传感器数据手册为准。但「1080p 级单路几十到近 200 MB/s」的量级直觉是成立的，用它做预算足够。

3.3 多路相机带宽叠加

把单路乘以路数，立刻看到瓶颈的影子：

python 复制代码

# [推算] 多路相机总带宽叠加（纯标准库）
def total_bw(cams):
    s = 0.0
    for (name, w, h, fps, bpp) in cams:
        s += cam_bandwidth(w, h, fps, bpp)
    return s

# 例：4 路 1080p@30fps 原始 Bayer
quad = [("cam%d" % i, 1920, 1080, 30, 1.25) for i in range(4)]
print(f"4 路 1080p@30fps 总原始带宽 ≈ {total_bw(quad):.1f} MB/s  "
      f"≈ {total_bw(quad)/1024:.2f} GB/s [推算]")
# 输出示例(推算): ≈ 313.5 MB/s ≈ 0.31 GB/s；若转 RGB 则约 0.74 GB/s

看到 0.3--0.7 GB/s 这个量级，再回头想 NPU 要十几 GB/s 的吞吐------相机「进」的数据相对 NPU「算」的数据是小头，但它是「必须实时进来、且不能丢」的硬约束。一旦 MIPI 带宽或内存总线被其他任务挤占，相机帧就会丢、会迟、会乱序，流水线直接崩。所以视觉流水线的带宽管理，优先级往往高于「再抠 2ms NPU 延迟」。

3.4 为什么 ISP 硬件预处理能「省带宽」

ISP 的妙处不只是「算得快」，更是「算在正确的位置」：

就近缩放 ：在 ISP 内部就把 1080p 缩到 640×640，NPU 实际只接收 640×640 的输入（约 640×640×3 ≈ 1.2 MB/帧），相比接收全分辨率再缩，省了几十倍数据量；
避免落 DDR：ISP 输出直接进共享 buffer 给 NPU，不写回外部 DRAM 再读，省掉一整趟外部总线往返；
硬件编码器收尾：显示/推流用硬件 H.264/H.265 编码，编码后的码率（几到十几 MB/s）远低于原始视频，网络与存储压力骤降。

把这三招合起来，原本「每帧几百 MB 在总线上乱飞」的灾难，被收敛成「NPU 只吃精简后的小图、结果只传结构化信息或低码率视频」的清爽格局。这正是对第 01 讲带宽墙的工程回答。

四、可运行 Python：相机流水延迟拆解与吞吐估算（纯推算）

这一节是可运行的核心。三段 Python 纯标准库即可运行 （不依赖 numpy），帮你把「实时到底行不行」算成数字，而不是靠感觉。所有数字标 $推算$ ，仅用于建立量级；真实值请用第 07 讲的 qnn-profile 在你的模型上实测后代入。

4.1 端到端延迟拆解模型

一条视频帧从「被拍到」到「框画出来」，由五段串行延迟拼成（理想无背压时取和，有并行时取关键路径）。我们先建一个可解释的模型。

4.2 单路相机带宽估算代码

（见 3.2，已给出 cam_bandwidth 函数，可直接复用。）

4.3 端到端延迟拆解代码（采集 + ISP + NPU + 后处理 + 显示）

python 复制代码

# [推算] 端到端延迟拆解：采集 + ISP + NPU + 后处理 + 显示（纯标准库）
stages = {
    "采集(曝光+读出)":        8.0,   # ms [推算] 受快门/帧周期约束，30fps 时单帧周期~33ms
    "ISP 硬件预处理":          3.0,   # ms [推算] Spectra 硬件完成，远低于 CPU 软处理
    "NPU 推理(YOLO INT8)":    12.0,   # ms [推算] 承接第07讲 HTP ~12ms 基准
    "后处理(NMS/解码框)":      2.5,   # ms [推算] 多在 CPU，框多时上升
    "显示/上屏(含vsync等待)":  5.0,   # ms [推算] 受屏幕刷新与缓冲影响
}
total = sum(stages.values())
print("端到端延迟拆解(推算):")
for k, v in stages.items():
    print(f"  {k:<24}: {v:5.1f} ms  占 {v/total*100:4.0f}%")
print(f"  合计 ≈ {total:.1f} ms  -> 理论吞吐 ≈ {1000/total:.1f} FPS")

# 敏感性：NPU 若更快(如升 QCS8550)，端到端提升多少？
for npu_ms, label in [(12.0, "QCS6490 ~12 TOPS"), (4.0, "QCS8550 估算更快")]:
    t = total - stages["NPU 推理(YOLO INT8)"] + npu_ms
    print(f"  [{label}] 端到端≈{t:.1f} ms -> {1000/t:.1f} FPS")
# 输出示例(推算): 合计≈30.5ms -> 32.8 FPS；NPU 更快时仍受采集/显示下限约束

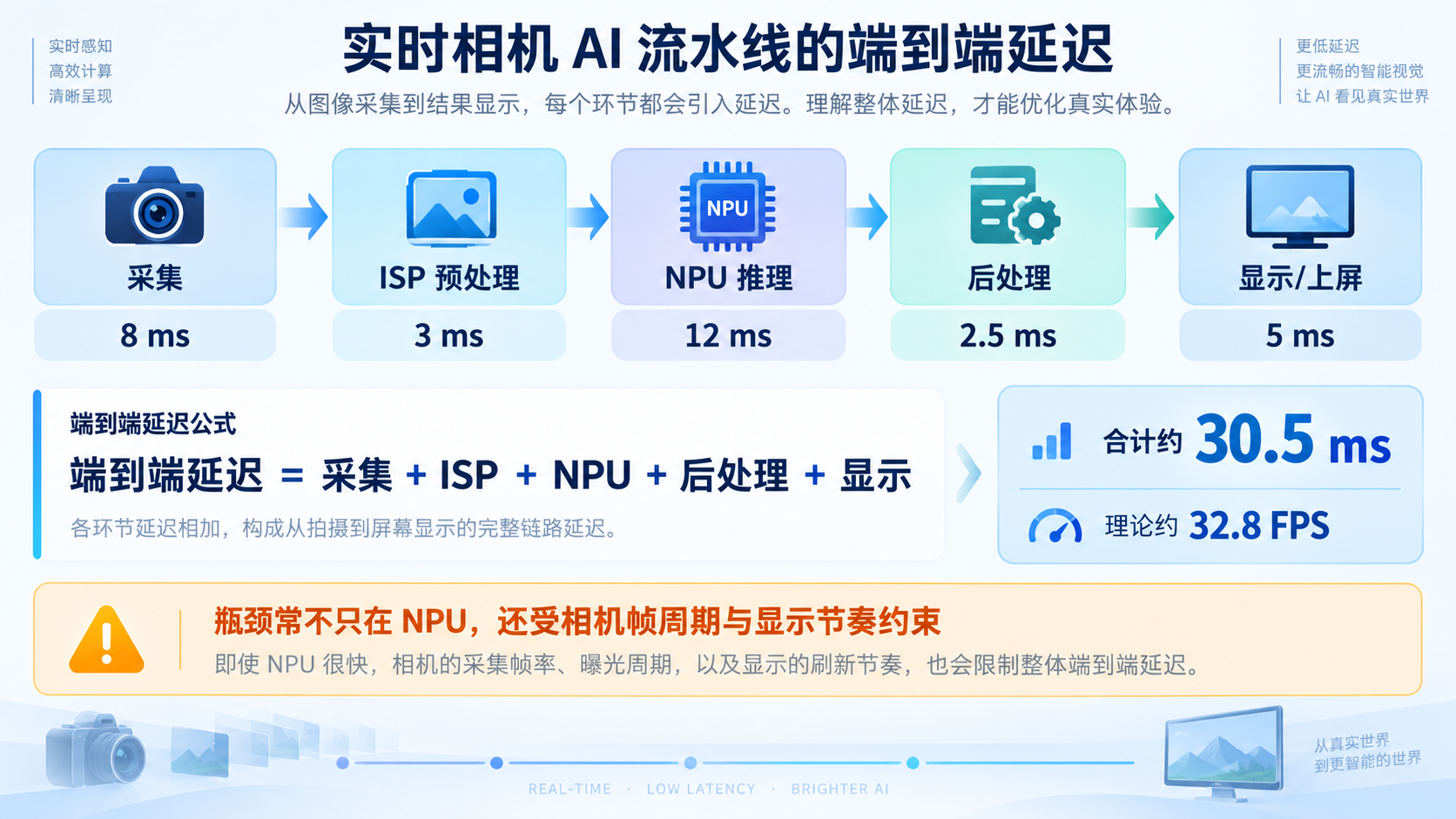

实时相机 AI 流水线延迟全解析图

关键结论（ $推算$ ） ：即使 NPU 推理从 12ms 砍到 4ms，端到端也只从 ~30.5ms 降到 ~22.5ms------因为采集周期（33ms@30fps）与显示 vsync 构成了硬下限 。这揭示一个反直觉事实：视觉实时流水线的瓶颈，常常不在 NPU，而在相机帧周期与显示节奏。盲目升级 NPU 算力，未必换来等比例帧率提升------先确认你是不是已经被 30fps 的帧周期「锁死」了。

4.4 不同分辨率 / 帧率下的吞吐（纯推算）

NPU 算力占用随分辨率（单帧 MACs）与帧率线性变化。下面把第 07 讲 7.3 的利用率公式，延伸到「视频流」语境：

python 复制代码

# [推算] 不同分辨率/帧率下 NPU 算力占用与利用率（纯标准库）
PEAK_TOPS = 12.0   # QCS6490 INT8 峰值 [官方]
# 各输入分辨率下单帧 MACs(十亿)，YOLO 类检测 [推算] 量级
MACS = {"320x320": 4.0, "640x640": 16.0, "1280x720": 30.0}
print(f"{'分辨率':<10}{'帧率':<6}{'所需TOPS':<10}{'HTP利用率'}")
for res, m in MACS.items():
    for fps in (30, 60):
        need = m * 2 * fps / 1000.0        # TOPS = MAC(×2 op) × fps
        util = need / PEAK_TOPS * 100
        print(f"{res:<10}{fps:<6}{need:<10.2f}{util:.0f}%")
# 输出示例(推算): 640x640@30fps 需 0.96 TOPS, 利用率 8%；1280x720@60fps 需 3.6 TOPS, 30%

怎么读（ $推算$ ） ：在 QCS6490 上跑 YOLO 级模型，NPU 利用率往往很低（个位数到几十）------这再次印证第 07 讲 7.3 的论断：不是板子不行，是你的模型/帧率根本喂不饱 12 TOPS。这其实是好消息：说明 QCS6490 跑单路实时检测「绰绰有余」，你甚至有余量去加模型、加帧率、或上多路。真实利用率请把你的真实 MACs 与实测 FPS 代进去。

4.5 多路相机总带宽与 NPU 利用率折算

把多路相机的带宽与算力预算合到一起，判断「QCS6490 能不能扛 N 路」：

python 复制代码

# [推算] 多路相机：总带宽 + NPU 总算力需求（纯标准库）
PEAK = 12.0
def multi_cam_analysis(n_cams, res_w, res_h, fps, macs_per_cam):
    # 带宽：RGB 三通道近似
    bw_per = res_w * res_h * 3.0 * fps / (1024*1024)
    total_bw = bw_per * n_cams
    # NPU：每路模型算力需求
    need_per = macs_per_cam * 2 * fps / 1000.0
    total_need = need_per * n_cams
    util = total_need / PEAK * 100
    print(f"{n_cams} 路 {res_w}x{res_h}@{fps}fps: "
          f"总带宽≈{total_bw:.0f} MB/s, NPU需{total_need:.2f} TOPS, 利用率≈{util:.0f}%")
    return total_bw, util

# 4 路 720p@30fps，每路 YOLO 约 16G MAC（640 级输入放大到 720p 近似）[推算]
multi_cam_analysis(4, 1280, 720, 30, 16.0)
# 输出示例(推算): 4 路 720p@30fps: 总带宽≈332 MB/s, NPU需3.84 TOPS, 利用率≈32%

结论（ $推算$ ） ：4 路 720p 实时检测，QCS6490 的 NPU 利用率约 32%、带宽约 0.33 GB/s------完全在能力范围内 。但若升到「12 路 1080p 工业检测」，就该换 IQ-8275（~40 TOPS、12 路 CSI）甚至 IQ-9075（~100 TOPS、16 路），这正是第 02 讲选型逻辑的回响：视觉场景里，相机路数与带宽是比算力更硬的约束。

五、实时目标检测示例：在犀牛派 A1 上跑 YOLO（呼应第 06/07 讲）

原理和账算完，落到「怎么写」。这一节给的是思路与骨架，不是逐行可编译成品------因为相机具体型号、AidLux 版本、QNN Python API 细节以阿加犀/高通官方资料为准，硬写死反而会误导。

5.1 模型选择：YOLO 系列量化后部署

实时检测首选 YOLO 系列 （单阶段检测器，天然适合实时）。原始论文 arXiv:1506.01497 奠定了单阶段检测思路，后续 v5/v8 等在精度与速度上持续迭代。工程上注意：

选小模型（YOLOv8n/s 级或等价），单帧 MACs 控制在几十 G 以内，确保实时；
输入分辨率通常 640×640 或更低（如 416×416），和 4.4 的利用率账对齐；
必须走第 06 讲 INT8 量化 + 第 07 讲 HTP 编译，否则 NPU 加速拿不到。

5.2 承接第 07 讲：加载 INT8 context binary

第 07 讲你已经产出 model.so / model.bin（HTP backend）。本讲只是把「喂数据」的源头从文件换成相机帧。关键纪律不变：前处理（resize、归一化均值方差、RGB/BGR、NHWC 排布）必须和第 05 讲导出 ONNX、第 06 讲校准时完全一致，否则 NPU「跑得很忙、框全错」。

5.3 camera → NPU 闭环的参考代码骨架（Python）

下面是一段逻辑骨架（标准库 + 注释丰富，落地时把相机 API / QNN Python 绑定换成你环境的真实接口即可）：

python 复制代码

# [推算] 相机 -> NPU 实时检测 逻辑骨架（以官方相机/QNN API 为准，非逐行可编译）
import time

def camera_loop(model_so, input_size=(640, 640)):
    # 1) 打开相机（具体 API 以 AidLux/官方 camera SDK 为准）
    cap = open_camera(mipi_id=0, width=1920, height=1080, fps=30)
    # 2) 加载第 07 讲的 INT8 context binary（HTP backend）
    net = load_qnn_model(model_so, backend="libQnnHtp.so")

    frame_idx = 0
    while True:
        t0 = time.time()
        raw = cap.read()                       # 阶段1: 采集（MIPI -> buffer）
        pre = isp_preprocess(raw, input_size) # 阶段2: Spectra/硬件预处理到模型输入
        out = net.run(pre)                    # 阶段3: HTP 推理（YOLO INT8）
        boxes = postprocess(out, raw.shape)   # 阶段4: NMS/解码框（CPU）
        show(raw, boxes)                      # 阶段5: 显示/推流闭环
        frame_idx += 1
        if frame_idx % 30 == 0:
            fps = 1.0 / (time.time() - t0)
            print(f"[第{frame_idx}帧] 端到端 ≈ { (time.time()-t0)*1000:.1f} ms, "
                  f"≈ {fps:.1f} FPS [推算/实测占位]")

# 注意：上面 open_camera/isp_preprocess/load_qnn_model/postprocess/show
# 的真实实现依赖你的相机驱动、AidLux 视觉库、QNN Python API 与显示库，
# 务必以阿加犀/高通官方文档为准，本骨架只表达「五阶段闭环」的控制流。

诚实标注：相机的 read()、ISP 预处理、QNN Python 绑定、画框显示，四者的真实接口随 AidLux/相机型号/SDK 版本而变。本骨架的价值是把第 2.2 节的 mermaid 变成可对照的控制流，而不是给你一份「复制即跑」的代码（那会诱导你在不确定参数上出错）。

5.4 实时检测 Demo 思路：摄像头 → 屏幕实时框

把 5.3 收口成一个可演示的产品形态：

开机自启：板子启动后自动拉起检测进程（systemd / AidLux 自启）；
取流：MIPI 相机持续出帧，ISP 实时预处理到 640×640；
推理：每帧送 HTP 跑 YOLO INT8，出原始预测；
画框：CPU 做 NMS + 坐标映射，把框画回 1080p 原图；
上屏：HDMI 接显示器，看到「摄像头实时画框」；或硬件编码推 RTSP 给远端；
结构化输出（可选）：同时把「类别+坐标+时间戳」写成 JSON，喂下游决策。

这个 Demo 的价值不止「炫」------它是后续所有视觉产品（门禁、巡检、机器人感知、工业质检）的最小可运行内核。

5.5 延迟拆解表（模板）

把第 4.3 节的推算，替换成你自己的 $实测$ 值，做成一份可归档的账本：

阶段	$推算$ 占位 ms	$实测$ 你的 ms	优化手段
采集（曝光+读出）	8.0	___	升帧率/改快门（受硬件限）
ISP 硬件预处理	3.0	___	让 ISP 直接出模型尺寸
NPU 推理（YOLO INT8）	12.0	___	第 07 讲 HTP + 量化
后处理（NMS）	2.5	___	减少候选框/用 GPU 协助
显示/上屏	5.0	___	双缓冲/硬件合成
端到端	30.5	___	取关键路径最小值

每次换模型/换分辨率/换相机，都重填这张表。它是你「实时性是否达标」的客观判据，比「感觉挺流畅」靠谱一万倍。

六、多路相机与流水线并行

单路跑通只是入门，真实产品常常是「多只眼睛一起看」。这一节讲多路带来的新约束与应对。

6.1 为什么要多路

双目/深度：两路相机做视差，估深度；
环视拼接：车/机器人四路环视合成俯视图；
多视角质检：产线上多个角度同时拍同一工件；
冗余覆盖：关键区域多机位互备。

多路不是「N 个单路叠起来」那么简单------它引入了带宽竞争、算力分摊、帧同步三个新维度。

6.2 QCS6490 多路 MIPI 接入能力

QCS6490 平台支持多路 MIPI CSI 并发接入（具体路数、各路最高分辨率组合以阿加犀/高通官方规格书为准）。工程上要做的是：确认你的「路数 × 分辨率 × 帧率」落在 SoC 的 MIPI 带宽与 ISP 处理能力之内（用第 3--4 节的带宽账先算一遍）。一旦超出，要么降分辨率、要么降帧率、要么换 IQ 系列（12--16 路 CSI）。

6.3 流水线并行：采集 / 推理 / 显示三段错开

回顾 1.4 说的「流水线不是简单串联」。正确的做法是把五阶段铺成可并行的产线，用缓冲衔接：
#mermaid-svg-8Zu75IiliOD40ioY{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-8Zu75IiliOD40ioY .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-8Zu75IiliOD40ioY .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-8Zu75IiliOD40ioY .error-icon{fill:#552222;}#mermaid-svg-8Zu75IiliOD40ioY .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-8Zu75IiliOD40ioY .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-8Zu75IiliOD40ioY .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-8Zu75IiliOD40ioY .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-8Zu75IiliOD40ioY .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-8Zu75IiliOD40ioY .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-8Zu75IiliOD40ioY .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-8Zu75IiliOD40ioY .marker{fill:#333333;stroke:#333333;}#mermaid-svg-8Zu75IiliOD40ioY .marker.cross{stroke:#333333;}#mermaid-svg-8Zu75IiliOD40ioY svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-8Zu75IiliOD40ioY p{margin:0;}#mermaid-svg-8Zu75IiliOD40ioY .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-8Zu75IiliOD40ioY .cluster-label text{fill:#333;}#mermaid-svg-8Zu75IiliOD40ioY .cluster-label span{color:#333;}#mermaid-svg-8Zu75IiliOD40ioY .cluster-label span p{background-color:transparent;}#mermaid-svg-8Zu75IiliOD40ioY .label text,#mermaid-svg-8Zu75IiliOD40ioY span{fill:#333;color:#333;}#mermaid-svg-8Zu75IiliOD40ioY .node rect,#mermaid-svg-8Zu75IiliOD40ioY .node circle,#mermaid-svg-8Zu75IiliOD40ioY .node ellipse,#mermaid-svg-8Zu75IiliOD40ioY .node polygon,#mermaid-svg-8Zu75IiliOD40ioY .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-8Zu75IiliOD40ioY .rough-node .label text,#mermaid-svg-8Zu75IiliOD40ioY .node .label text,#mermaid-svg-8Zu75IiliOD40ioY .image-shape .label,#mermaid-svg-8Zu75IiliOD40ioY .icon-shape .label{text-anchor:middle;}#mermaid-svg-8Zu75IiliOD40ioY .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-8Zu75IiliOD40ioY .rough-node .label,#mermaid-svg-8Zu75IiliOD40ioY .node .label,#mermaid-svg-8Zu75IiliOD40ioY .image-shape .label,#mermaid-svg-8Zu75IiliOD40ioY .icon-shape .label{text-align:center;}#mermaid-svg-8Zu75IiliOD40ioY .node.clickable{cursor:pointer;}#mermaid-svg-8Zu75IiliOD40ioY .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-8Zu75IiliOD40ioY .arrowheadPath{fill:#333333;}#mermaid-svg-8Zu75IiliOD40ioY .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-8Zu75IiliOD40ioY .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-8Zu75IiliOD40ioY .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-8Zu75IiliOD40ioY .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-8Zu75IiliOD40ioY .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-8Zu75IiliOD40ioY .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-8Zu75IiliOD40ioY .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-8Zu75IiliOD40ioY .cluster text{fill:#333;}#mermaid-svg-8Zu75IiliOD40ioY .cluster span{color:#333;}#mermaid-svg-8Zu75IiliOD40ioY div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-8Zu75IiliOD40ioY .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-8Zu75IiliOD40ioY rect.text{fill:none;stroke-width:0;}#mermaid-svg-8Zu75IiliOD40ioY .icon-shape,#mermaid-svg-8Zu75IiliOD40ioY .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-8Zu75IiliOD40ioY .icon-shape p,#mermaid-svg-8Zu75IiliOD40ioY .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-8Zu75IiliOD40ioY .icon-shape .label rect,#mermaid-svg-8Zu75IiliOD40ioY .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-8Zu75IiliOD40ioY .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-8Zu75IiliOD40ioY .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-8Zu75IiliOD40ioY :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 产线3 后处理+显示
产线2 推理
产线1 采集
相机A 出帧
Buffer A
NPU 推理 A
相机B 出帧
Buffer B
NPU 推理 B
NMS+画框 A
NMS+画框 B
合成上屏/推流

要点：

采集与推理重叠：相机在出第 N+1 帧时，NPU 在算第 N 帧，互不空等；
多路推理可分时或并行 ：QCS6490 单 NPU 上多路通常分时复用（轮流喂不同路的帧），靠调度隐藏单路延迟；算力够则并流；
缓冲区防背压：buffer 设上限，满了就丢最旧帧（或降采样），避免内存爆炸；
帧同步：多路要做空间对齐时，给每帧打时间戳，按时间窗对齐再推理。

6.4 多路带宽与算力预算（Python 推算）

复用 4.5 的 multi_cam_analysis，对不同配置快速试算，决定「在 QCS6490 上到底能上几路」：

python 复制代码

# [推算] 不同多路配置下的预算对照（纯标准库）
configs = [
    (2, 1280, 720, 30, 16.0, "双目/双视角"),
    (4, 1280, 720, 30, 16.0, "四路环视"),
    (4, 1920, 1080, 30, 30.0, "四路1080p重负载"),
]
for n, w, h, fps, macs, desc in configs:
    print(f"[{desc}] ", end="")
    multi_cam_analysis(n, w, h, fps, macs)
# 输出示例(推算): 四路1080p重负载 NPU需11.5 TOPS, 利用率≈96% ------ 已逼近 QCS6490 上限!

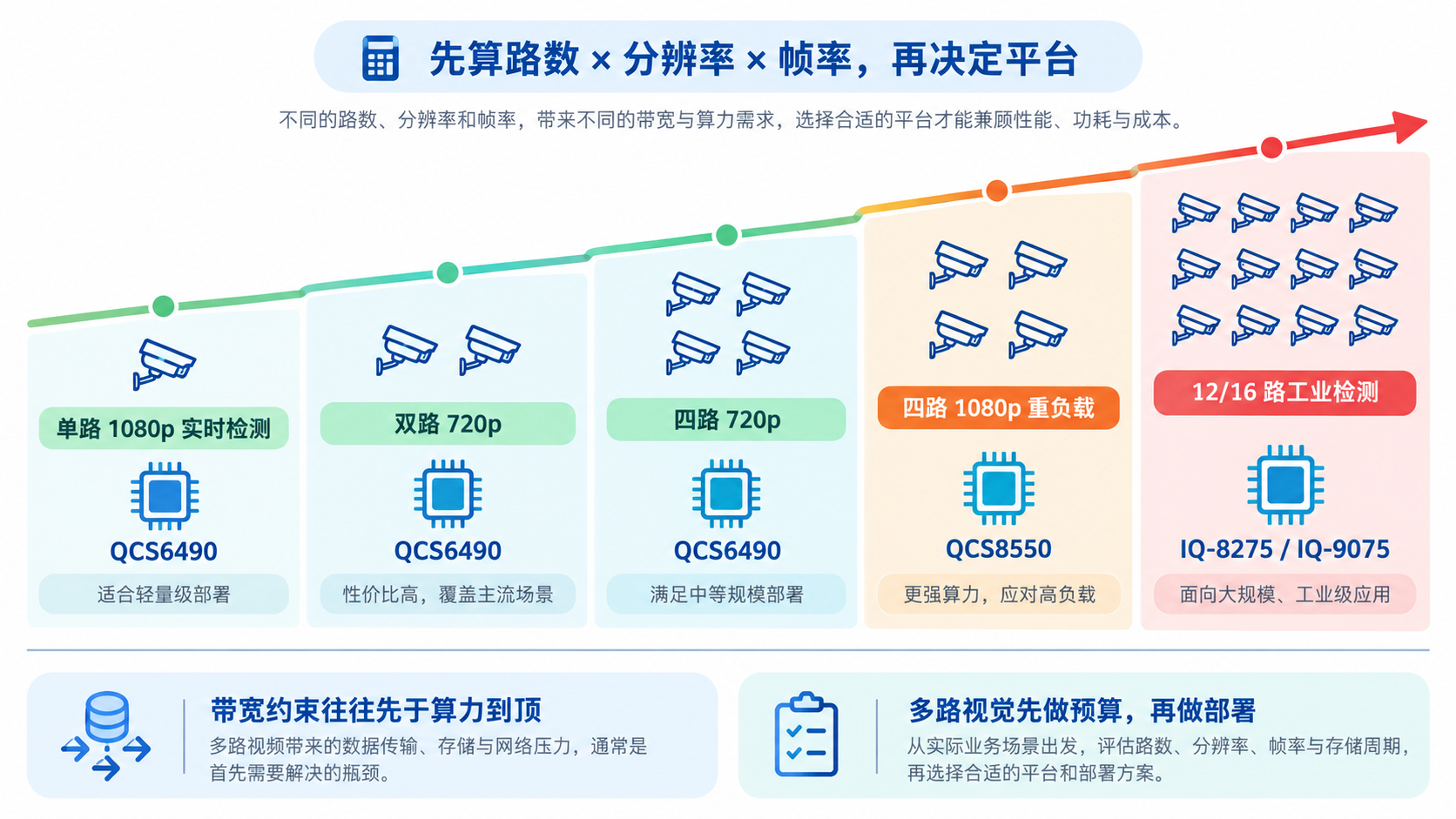

多路视觉平台选型决策图

判读（ $推算$ ） ：四路 1080p 重负载时 NPU 利用率逼近 96%，这意味着几乎没余量------再叠加后处理、显示、系统开销就会掉帧。这时就该下探分辨率（720p）、或换 QCS8550（~48 TOPS），或把多路拆到多块板,这是在第 02 讲「选型看持续余量、不盯峰值」中描述的视觉场景落地。

七、坑点清单：视觉流水线最容易翻车的地方

7.1 把「相机能出图」当成「流水能跑实时」

相机在 v4l2-ctl / 相机 App 里能出图，≠ 你的 AI 流水能 30 FPS。前者只看采集，后者看五阶段总和（第 4.3 节）。务必用端到端 FPS 验收，而不是「能出画面」。

7.2 CPU 软预处理吃掉所有余量

最典型的反模式：相机出全分辨率 → CPU 软 resize → CPU 软转 RGB → 再送 NPU。这一步往往比 NPU 推理还慢。对策：让 Spectra ISP 在硬件里直接出模型尺寸与格式（2.4 节），把 CPU 从搬运工解放。

7.3 忽视 ISP 输出格式与 NPU 输入格式不匹配

ISP 默认出 NV12，NPU 训练时吃 RGB NHWC，中间若漏了格式/排布转换，结果是「跑通了但框全错」。对策：把前后处理与第 05/06 讲导出校准时逐项比对（呼应第 07 讲坑点 9.4）。

7.4 内存搬运用 memcpy 而非 zero-copy

每帧都 memcpy 一遍相机 buffer 到 NPU 输入，既吃 CPU 又吃带宽。对策：用共享内存/ION buffer，让 ISP/NPU/后处理读同一块物理内存（2.9 节 zero-copy）。这是从 Demo 到产品的分水岭优化。

7.5 多路相机带宽把内存总线吃满

四路 1080p 的 RGB 带宽已近 0.75 GB/s，若再叠加 NPU 权重读写、显示，总线竞争激烈。对策：ISP 就近缩小到模型输入尺寸、用硬件编码推流、必要时降路数/分辨率或更换更高带宽平台（IQ 系列）。

7.6 显示刷新成为隐藏瓶颈

以为 NPU 12ms 就一定 80 FPS，却忘了 HDMI 60Hz 屏幕物理上限就是 60 FPS，且 vsync 等待会吃掉余量（第 4.3 节已示）。对策：实测端到端 FPS 而非 NPU 单段 FPS；显示不是越快越好，匹配场景即可。

7.7 前后处理与训练不一致（呼应第 07 讲）

归一化均值/方差、RGB/BGR、NCHW/NHWC、resize 插值方式，任意一处和第 05/06 讲不一致，NPU 就会「跑得忙、结果错」。这是首跑最常见的隐形 bug，务必建一份「前后处理核对清单」。

7.8 把厂商峰值当实测吞吐

QCS6490 ~12 TOPS 是峰值。真实单模型实得往往只有峰值的 30%~70%（第 01 讲 2.3、第 07 讲 9.8）。报告里凡写数字必标 $官方$ / $推算$ / $实测$ ，绝不把峰值当实测。

7.9 相机热 / 掉帧未做超时与重连

工业/户外场景相机可能过热、断流、丢帧。代码若假设「相机永远在」，一旦掉帧整个进程卡死。对策：加帧超时、断流重连、缓冲区背压保护（6.3 节）。产品级流水线的稳定性，一半在「异常兜底」。

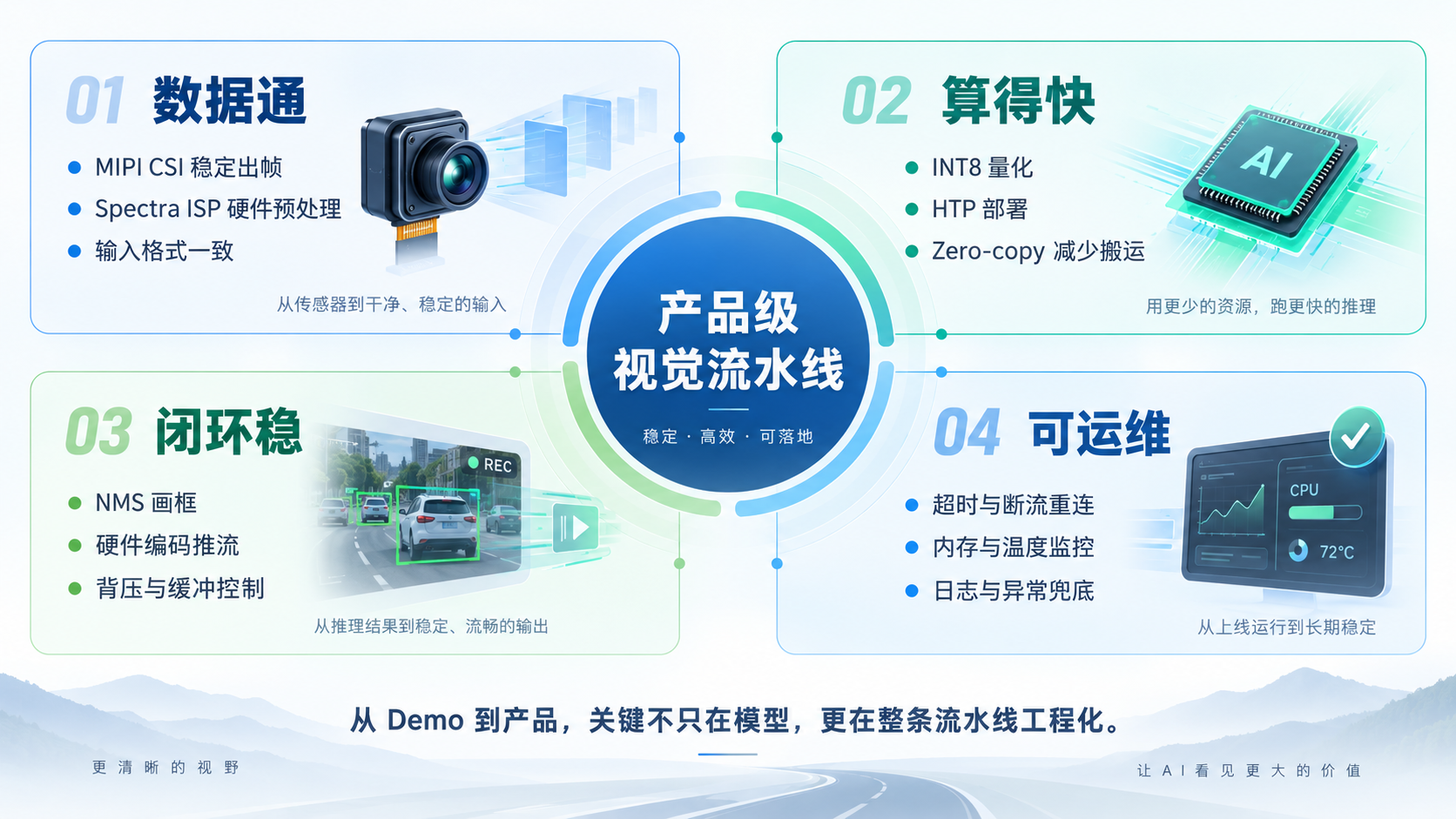

如果把前面的工程问题全部收束起来，一条真正能上线的视觉流水线，

最终无非要满足四件事：数据通、算得快、闭环稳、可运维。

八、术语表（Glossary）

Spectra ISP：高通的图像信号处理器品牌，负责相机原始数据的硬件预处理（去马赛克/降噪/缩放/格式转换等）。
MIPI CSI：移动/嵌入式相机事实标准的串行接口（Camera Serial Interface），SoC 通过它接收传感器数据。
camera pipeline：从相机传感器到最终显示的完整图像处理链路（采集→ISP→NPU→后处理→显示）。
zero-copy（零拷贝）：数据在不同硬件模块间共享同一块内存、不经过 CPU 拷贝的优化技术，省带宽与延迟。
NMS（Non-Maximum Suppression，非极大值抑制）：后处理中去重重叠检测框的算法，只保留最优框。
Bayer / RAW：相机传感器输出的原始马赛克像素格式，需经 ISP 去马赛克还原成 RGB。
NV12：常见的 YUV 4:2:0 像素格式，ISP 与多媒体硬件常用，NPU 输入常需转换自它。
背压（Backpressure）：流水线某段变慢时，上游数据积压的现象；需靠缓冲区与丢帧策略管理。
BOM（Bill of Materials）：硬件物料清单，仅指硬件成本构成；本讲讨论的犀牛派 A1 是客户侧设备（数据对象），不称其 BOM。
技术栈（软件栈）：本讲涉及的 AidLux + QNN runtime + 相机 SDK 等软件集合，与硬件 BOM 严格区分，不混用。

九、常见问题（FAQ）

Q1：Spectra ISP 能不能帮我把图直接缩到模型输入尺寸？

能，且强烈建议这么做。QCS6490 的 Spectra ISP 支持硬件缩放/裁剪，把相机原图在 ISP 内直接规整到模型输入（如 640×640），NPU 只收小图，省带宽又省时（2.4、3.4 节）。别让 CPU 软 resize。

Q2：单路 1080p 实时检测，QCS6490 够吗？

从算力账看（4.4 节 $推算$ ）绰绰有余：YOLO 级模型在 30 FPS 下 NPU 利用率往往只有个位数到十几。真正的约束常在相机帧周期（30fps→33ms 硬下限）与显示 vsync ，而非 NPU。先用第 07 讲 qnn-profile 实测你的模型单帧延迟，再填 5.5 的延迟表。

Q3：多路相机一定要多颗 NPU 吗？

不一定。QCS6490 单颗 HTP 可通过分时复用跑多路（轮流喂不同路帧），靠调度隐藏单路延迟；算力够则并流。要不要升级到多 NPU/多板，看第 6.4 节的预算------四路 1080p 重负载已逼近 QCS6490 上限，那时该换 QCS8550 或 IQ 系列。

Q4：相机帧怎么「零拷贝」喂给 NPU？

理想路径是相机帧经 ISP 后驻留在共享内存/ION buffer，NPU 与后处理直接从同一块读，全程不 memcpy（2.9 节）。具体 API 取决于 AidLux/相机 SDK/ QNN 运行时版本，以阿加犀/高通官方资料为准。核心是「在设计上避免 CPU 拷贝」。

Q5：为什么我 NPU 单帧 12ms，流水却只有 25 FPS？

因为端到端 ≠ NPU 单段。采集周期（30fps→33ms）、ISP、后处理 NMS、显示 vsync 都在叠加（4.3 节）。25 FPS 可能已经快撞上 30fps 帧周期下限了------先填 5.5 延迟表定位哪段最长，别只盯着 NPU。

Q6：推流用 CPU 软编码还是硬件编码？

务必用 QCS6490 的硬件视频编码器（H.264/H.265），码率仅几到十几 MB/s，几乎不占 CPU；CPU 软编码会吃掉本就紧张的算力与带宽，实时性直接崩。

Q7：前后处理放 CPU 还是 GPU？

NMS/解码框这类逻辑强、并行弱的后处理，通常 CPU 足够；若框极多（如密集小目标），可考虑 GPU 协助。但记住后处理再快也受模型输出规模影响------优化优先级仍是「ISP 硬预处理 + zero-copy + NPU 量化」三件套。

Q8：多路相机怎么保证帧同步？

给每路帧打硬件/软件时间戳，按时间窗对齐再推理（6.3 节）。纯软件对齐有抖动，关键场景要查相机是否支持硬件触发/全局快门，具体以相机型号与官方资料为准。

Q9：为什么我的流水跑一会儿就内存爆了？

典型原因是缓冲区无上限：相机出帧快于推理消费，帧越积越多。对策：buffer 设上限，满了丢最旧帧或降采样（背压管理，6.3 节）；同时检查是否漏了释放相机/推理 buffer 的引用。

Q10：QCS6490 跑不动我的多路需求，换哪颗？

按第 02 讲逻辑：多路视觉 + 强 ISP 选 QCS8550（~48+12 TOPS） ；12 路工业检测选 IQ-8275（~40 TOPS、12 路 CSI） ；16 路重负载选 IQ-9075（~100 TOPS、16 路 CSI）。换 SoC 后，第 05--07 讲的 QNN 流程复用，只需重编译 context binary 并核对 BSP 版本（第 04 讲 1.7）。

Q11：实时检测的延迟达标线怎么定？

看场景：机器人避障/AR 交互要 10--30ms 级；工业质检看产线节拍；安防回看可放宽到百 ms。先把 5.5 延迟表填出 $实测$ ，再对照场景阈值，别拍脑袋。

Q12：本讲和第 07 讲的关系是什么？

第 07 讲交付「能在 HTP 上跑通的 INT8 模型 + 延迟测量方法」；本讲把它接上真实相机、做成连续不断的实时流水线，并引入带宽/延迟/多路的新约束。两者是「单点性能」与「系统工程」的关系------第 07 讲是地基，本讲是在上面盖的房子。

十、结论与下讲预告

本讲把第 07 讲「跑通一张图」升级成了「连续看世界的视觉流水线」：

Spectra ISP 是第一道关：在硬件里完成去马赛克/降噪/缩放/格式转换，把干净、规整、小尺寸的张量直接喂给 NPU，避免 CPU 软预处理拖垮整条链；
camera pipeline 五阶段（采集→ISP→NPU→后处理→显示）每一跳都有延迟与带宽，闭环靠 zero-copy 与硬件编码省资源；
延迟瓶颈常不在 NPU：相机帧周期（30fps→33ms）与显示 vsync 往往构成硬下限，盲目升级 NPU 未必线性提帧率（4.3 节）；
带宽墙具象化：单路几十到数百 MB/s、多路上 GB/s，必须靠「ISP 就近缩小 + 零拷贝 + 硬件编码」收敛（第 3 节呼应第 01 讲）；
多路靠预算与并行：用 4.5/6.4 的 Python 先算路数×分辨率×帧率的带宽与 NPU 占用，再决定 QCS6490 够不够、要不要升 QCS8550 / IQ 系列（呼应第 02 讲选型）。

核心收获盘点：

五阶段闭环心智 + 一张 mermaid 全景图；
三段可运行 Python（带宽 / 端到端延迟 / 多路预算），全标 $推算$ ，方法给你、结论自己测；
延迟拆解表模板，把「实时性」从感觉变成可验收数字；
九条坑点，覆盖从软预处理、零拷贝、格式匹配到掉帧重连。

本讲关键认知速记：视觉实时 ≠ NPU 快；ISP 先干活、zero-copy 少搬运、带宽比算力更先到顶；多路先算预算再决定平台。所有性能数字标 $官方$ / $推算$ / $实测$ ，峰值 ≠ 实得。

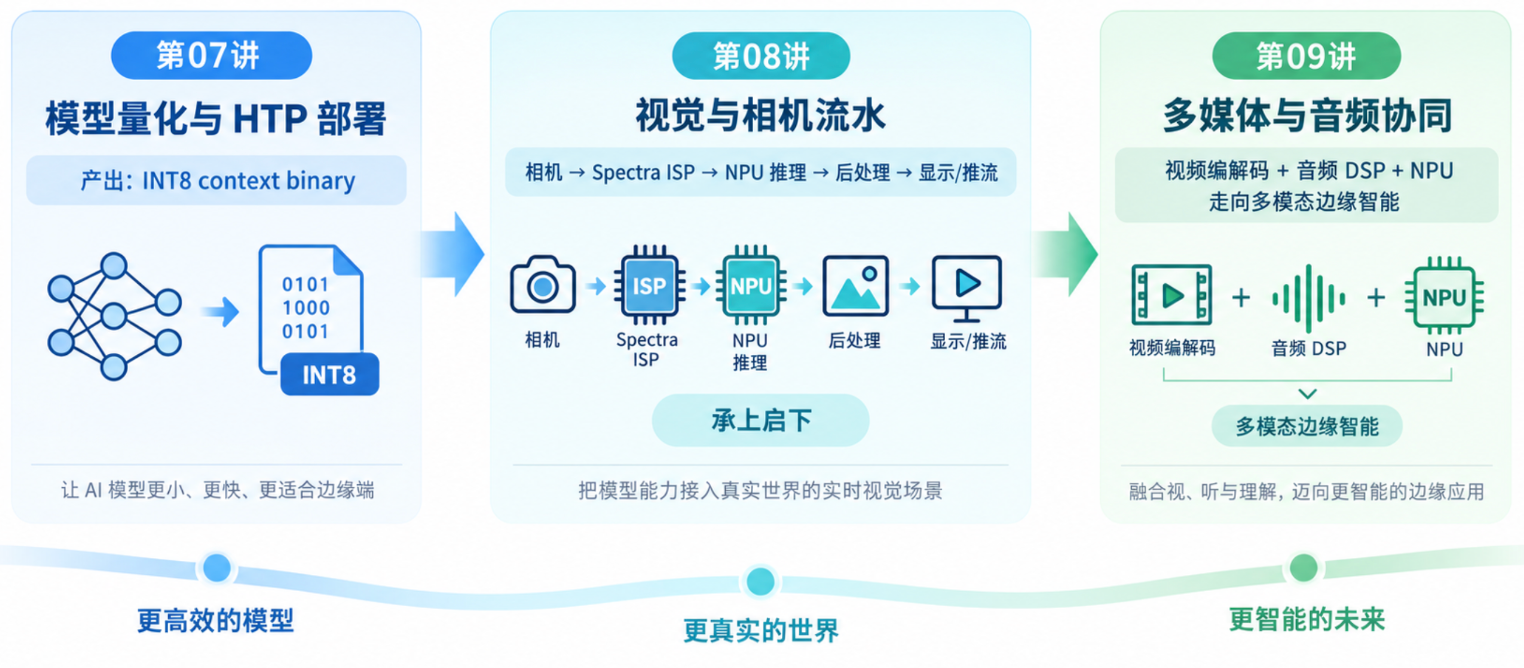

下一讲（第 09 讲） 我们横向拓展到多媒体与音频：把高通的硬件编解码器（视频/音频）、音频 DSP 与 NPU 协同利用起来，讲清楚「视觉 + 音频 + 多媒体」在同一颗 SoC 上如何互不抢资源、如何做多模态流水线------让你的边缘设备既能「看」，也能「听」与「说」。

本讲速查卡（Cheat Sheet）

五阶段：采集 → Spectra ISP 预处理 → HTP 推理(YOLO INT8) → 后处理 NMS → 显示/推流。
三件套优化：ISP 硬件预处理 + zero-copy + 硬件视频编码。
延迟纪律：端到端 ≠ NPU 单段；先填 5.5 延迟表，再看相机帧周期/显示 vsync 下限。
带宽纪律：单路先算 MB/s（3.2），多路先算总带宽与 NPU 利用率（4.5/6.4），别等崩了再查。
多路决策：QCS6490 够单/少路；多路重负载升 QCS8550；12/16 路工业检测上 IQ-8275 / IQ-9075（第 02 讲）。
下一步：第 09 讲多媒体与音频协同。

参考链接

高通 Dragonwing 产品家族：qualcomm.com/products/mobile/snapdragon/dragonwing
Qualcomm Neural Processing SDK（QNN，含 qnn-model-compiler / qnn-net-run / qnn-profile）：developer.qualcomm.com
Qualcomm AI Hub（已验证模型 + 云端编译）：aihub.qualcomm.com
YOLO 原始论文（You Only Look Once）：arXiv:1506.01497
阿加犀 AidLux 官方：aidlux.com
