第7篇:Linux程序访问控制FPGA端LEDR<五>

**Q:**如何设计.c程序代码实现FPGA端外设LEDR流水灯?

**A:**在DE1-SoC开发板上实现的流水灯效果:一次只点亮一个红色LED,初始状态为向左移动直至点亮LEDR9,然后改变移动的方向为向右直至点亮LEDR0,以此循环往复,同样可通过调用Linux库函数 nanosleep() 使LEDR以适当的速度移动。

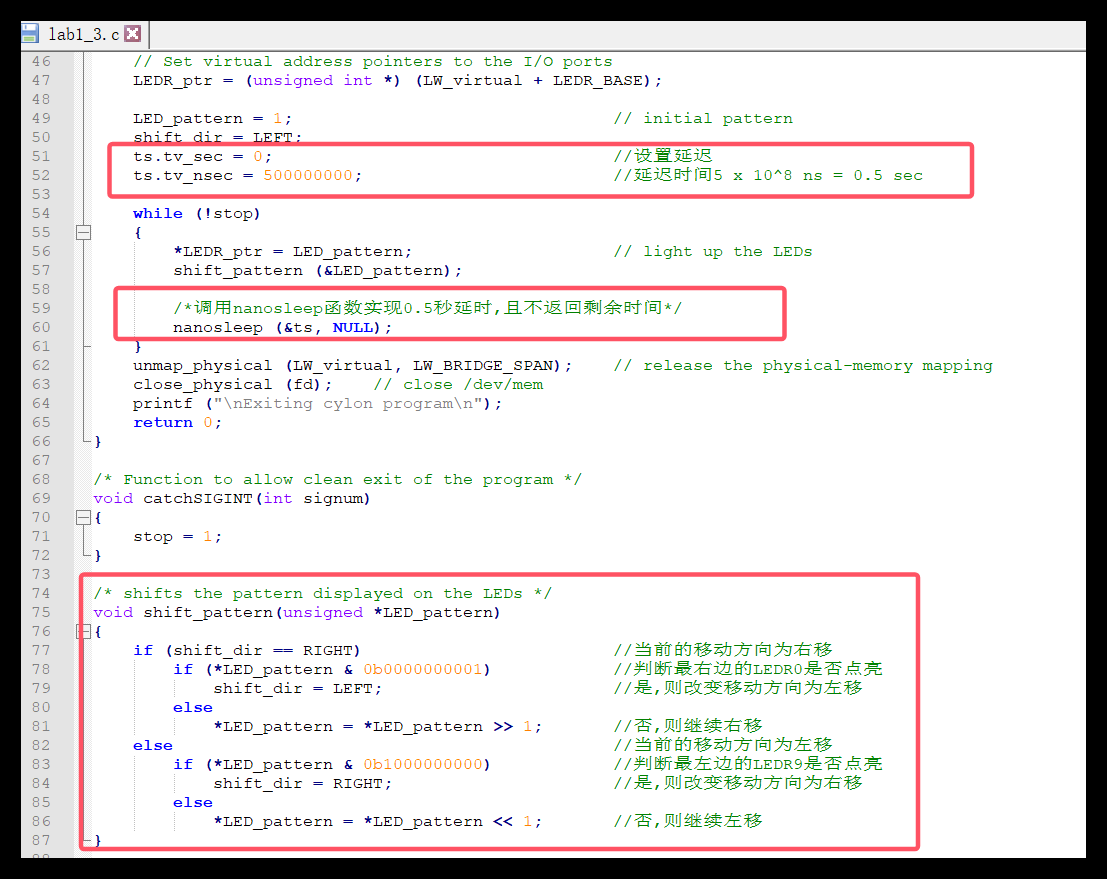

根据当前LEDR的状态以及流水灯的移动方向来控制下一状态:如果当前的移动方向为右移,则判断LEDR0是否点亮,如果点亮则改变移动方向为向左,否则继续向右移点亮右侧的LEDR;如果当前的移动方向为向左移,则判断LEDR9是否点亮,如果点亮则改变移动方向为向右,否则继续向左移点亮左侧的LEDR。

在DE1-SoC-UP Linux系统中编译并运行程序后,可观察到DE1-SoC开发板最右边的LEDR0点亮,然后向左每隔0.5秒移动一次依次点亮LEDR1、LEDR2直到LEDR9后,改变流水灯移动的方向为向右,然后向右每隔0.5秒移动一次依次点LEDR8、LEDR7直到LEDR0,循环往复。
