STM32 Modbus RTU从机开发实战：核心实现与五大调试陷阱解析

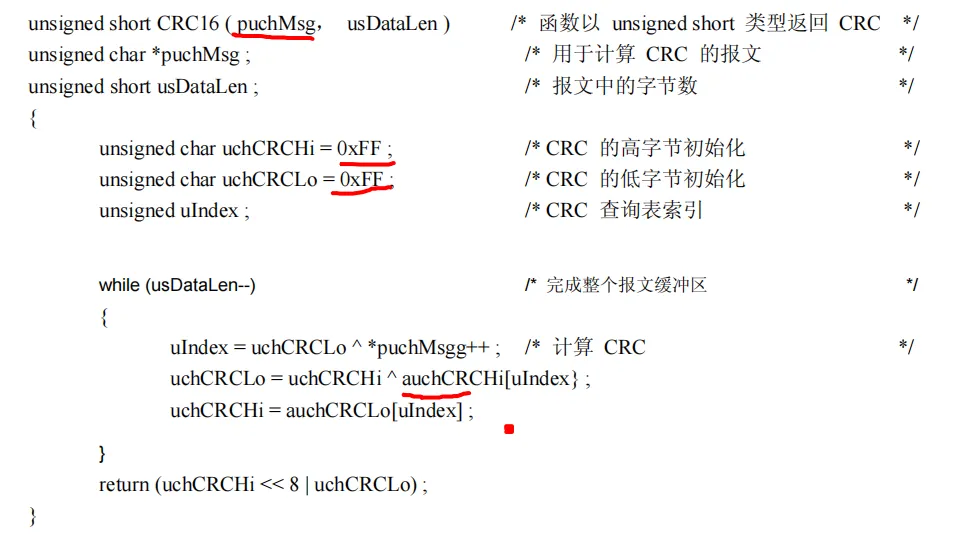

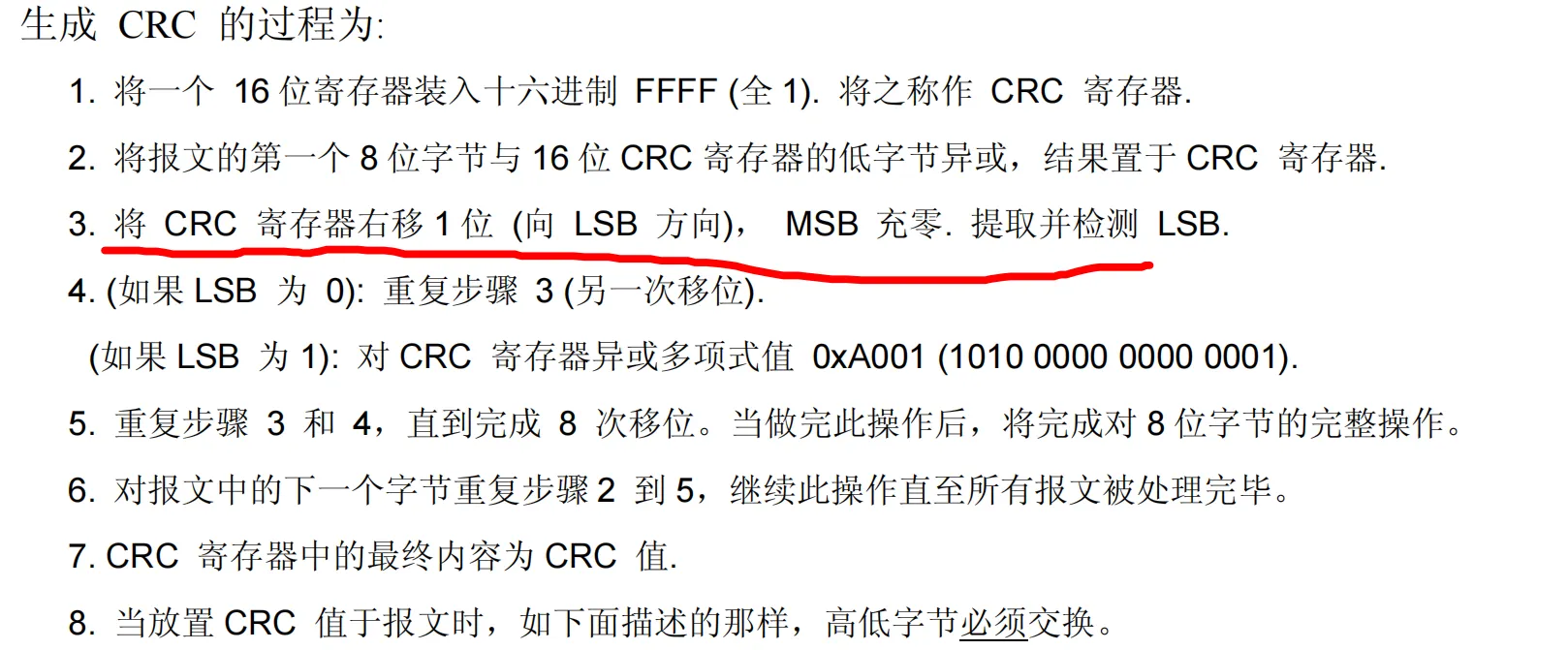

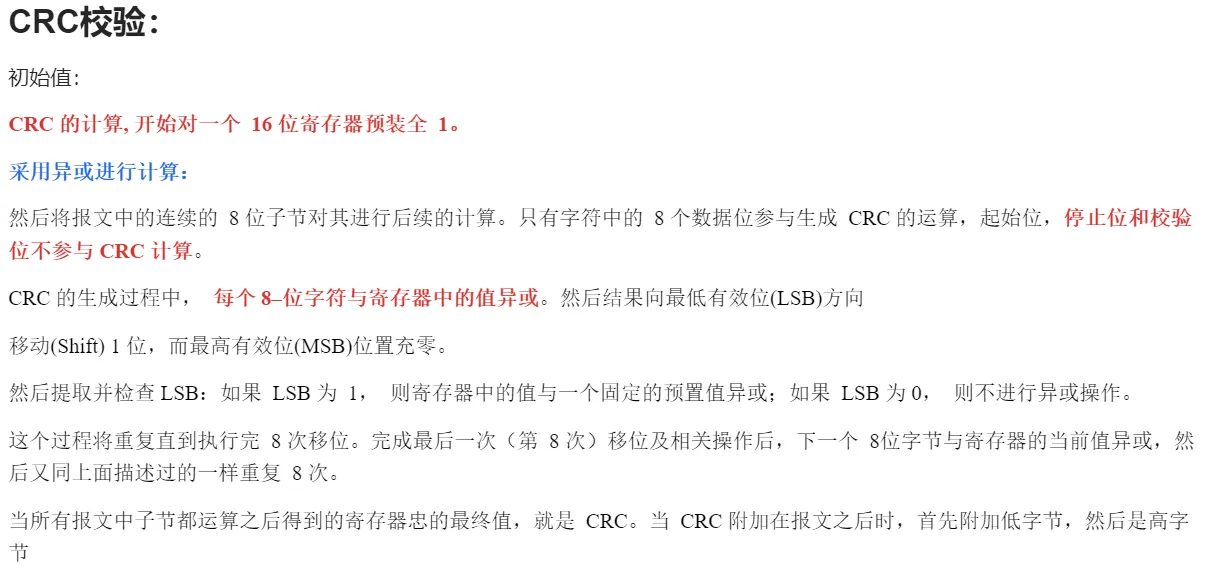

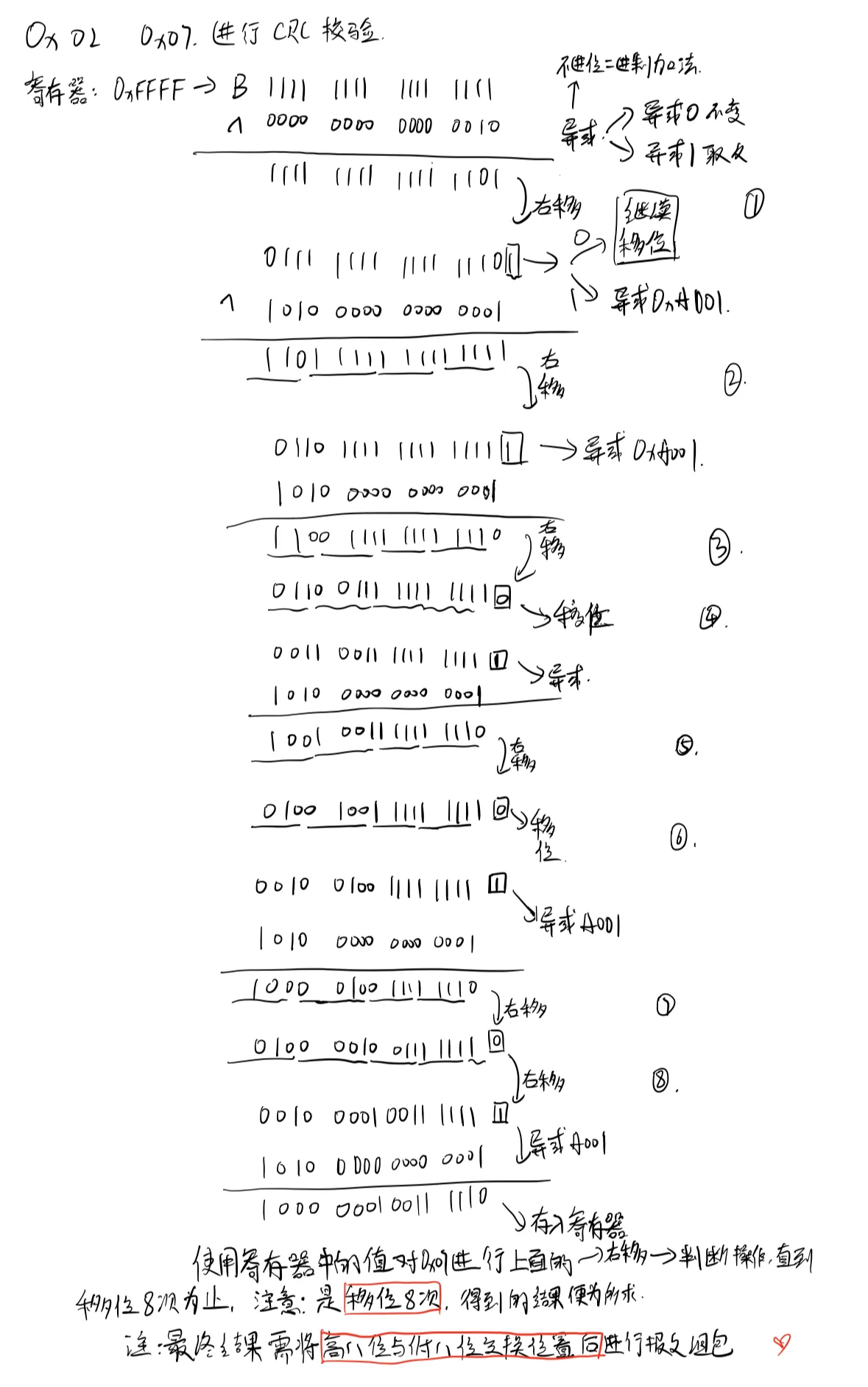

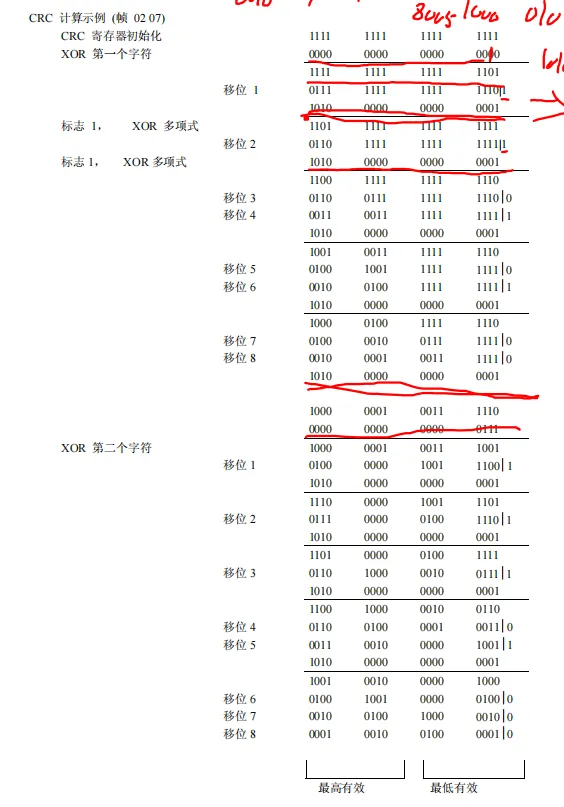

知识点1【CRC校验】

CRC校验生成网址

CRC（循环冗余校验）在线计算_ip33.com

知识点2【代码演示】

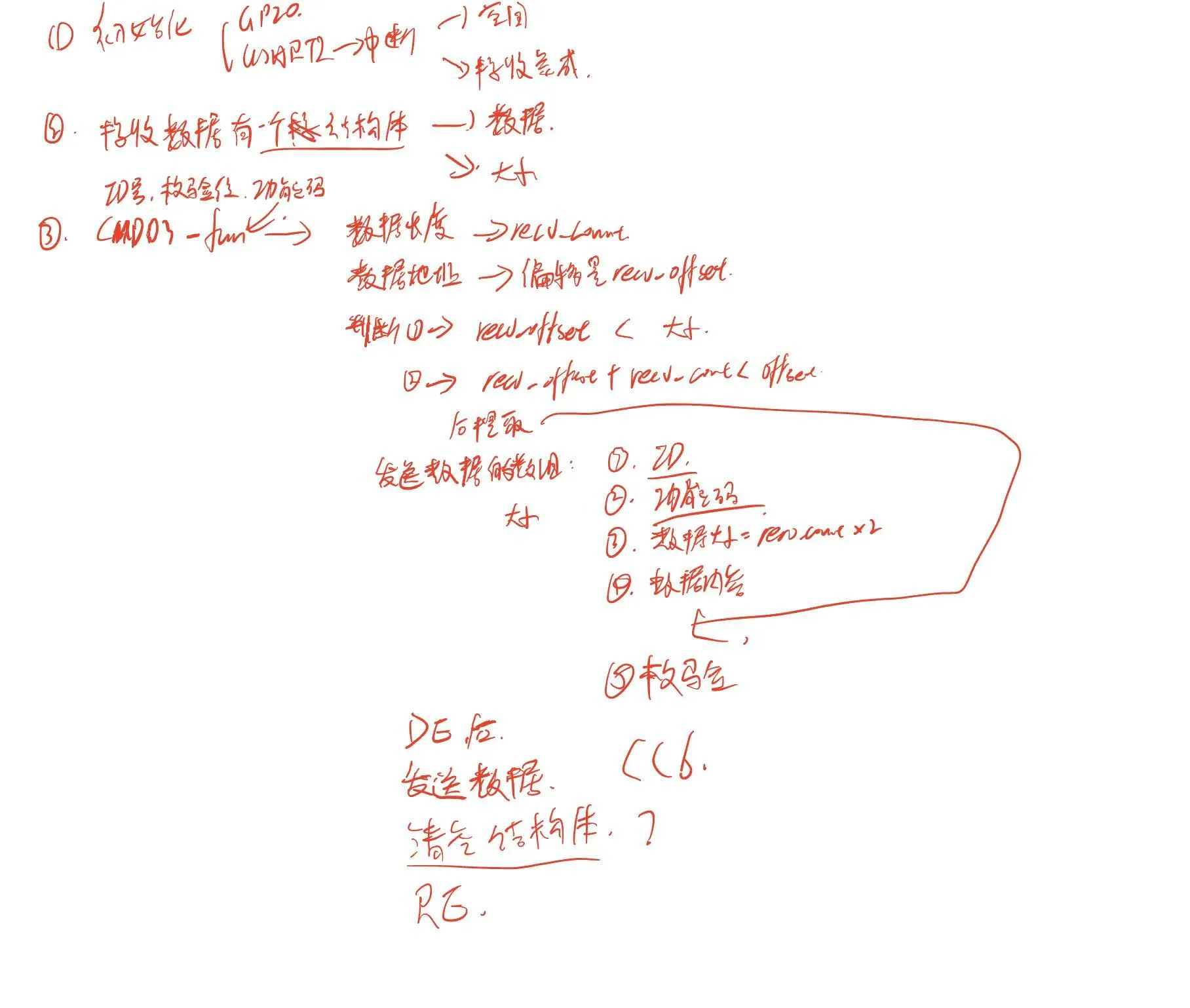

代码书写思路

代码演示

main.c

#include "stm32f10x.h"
#include "stm32f10x_conf.h"
#include "rs485.h"

int main(void)
{
	//优先级组的配置
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	RS485_GPIO_Init();
	USART1_Config(9600);
	USART2_Config(9600);
	printf("你好\\n");
	while(1)
	{
		Modbus_Init();
	}
}

rs485.h

#ifndef _RS485_H_
#define _RS485_H_
#include "stm32f10x.h"
#include "stm32f10x_conf.h"
#include "stdio.h"
#include "string.h"
//设备ID
#define SLAVE_ID 0xFE

//串口相关宏
#define GPIO_USART1_2_TXRX GPIOA
#define PIN_USART1_TX GPIO_Pin_9
#define PIN_USART1_RX GPIO_Pin_10
#define PIN_USART2_TX GPIO_Pin_2
#define PIN_USART2_RX GPIO_Pin_3

//RS485使能相关宏
#define GPIO_RS485_ENABLE GPIOD
#define PIN_RS485_ENABLE GPIO_Pin_7
#define RS485_DE() (GPIOD->ODR |= (0x01 << 7))
#define RS485_RE() (GPIOD->ODR &= ~(0x01 << 7))

typedef struct{
	u8 recv_data[256];
	u8 send_data[256];
	u8 recv_size;
	u8 send_size;
	u8 flag;	//数据接收完成标志位，1：接收完成，0：等待接收完成
}DATA_RS485;

typedef struct{
	u16 recv_offset;
	u8 send_data[256];
	u16 recv_size;
	u8 send_size_byte;//用来计算总发送的字节数
}CMD_03;

void USART1_Config(u16 baud);

void USART2_Config(u16 baud);

void RS485_GPIO_Init(void);

void Modbus_Init(void);

void CMD03_Fun(CMD_03 *data);

void USART1_SendByte(u8 data);

void USART2_SendByte(u8 data);

void USART2_SendStr(u8 *data,u8 len);

int fputc(int c,FILE *stream);

uint16_t ModBus_CRC16(uint8_t *data, uint16_t length);
#endif

rs485.c

#include "rs485.h"

DATA_RS485 data_rs485 = {0};
CMD_03 data_cmd03 = {0};

//数据
u16 Server_data[] = {113,792,5564,56546,6546,5646,546,156,23,21};

void USART1_Config(u16 baud)//PA9 TX  PB10 RX
{
	GPIO_InitTypeDef GPIO_InitStruct;
	USART_InitTypeDef USART_InitStruct;

	//时钟配置
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

	//模式配置
	GPIO_StructInit(&GPIO_InitStruct);
	GPIO_InitStruct.GPIO_Pin = PIN_USART1_TX;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	GPIO_InitStruct.GPIO_Pin = PIN_USART1_RX;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	//串口配置
	USART_StructInit(&USART_InitStruct);
	USART_InitStruct.USART_BaudRate = baud;
	USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	USART_InitStruct.USART_Parity = USART_Parity_No;
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	USART_Init(USART1,&USART_InitStruct);

	//串口使能
	USART_Cmd(USART1,ENABLE);

	printf("USART1 is ok!\\n");
}

void USART2_Config(u16 baud)//PA2 TX  PA3 RX
{
	GPIO_InitTypeDef GPIO_InitStruct;
	USART_InitTypeDef USART_InitStruct;
	NVIC_InitTypeDef NVIC_InitStruct;

	//时钟配置
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);

	//模式配置
	GPIO_StructInit(&GPIO_InitStruct);
	GPIO_InitStruct.GPIO_Pin = PIN_USART2_TX;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIO_USART1_2_TXRX,&GPIO_InitStruct);

	GPIO_InitStruct.GPIO_Pin = PIN_USART2_RX;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIO_USART1_2_TXRX,&GPIO_InitStruct);

	//串口配置
	USART_StructInit(&USART_InitStruct);
	USART_InitStruct.USART_BaudRate = baud;
	USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	USART_InitStruct.USART_Parity = USART_Parity_No;
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	USART_Init(USART2,&USART_InitStruct);

	//中断配置
	NVIC_InitStruct.NVIC_IRQChannel = USART2_IRQn;
	NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0x01;
	NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0x01;
	NVIC_Init(&NVIC_InitStruct);

	//中断使能
	USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);
	USART_ITConfig(USART2,USART_IT_IDLE,ENABLE);

	//串口使能
	USART_Cmd(USART2,ENABLE);

	printf("USART2 is ok!\\n");
}

void RS485_GPIO_Init(void)//PD7
{
	GPIO_InitTypeDef GPIO_InitStruct;

	//时钟配置
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD,ENABLE);

	//模式配置
	GPIO_StructInit(&GPIO_InitStruct);
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_InitStruct.GPIO_Pin = PIN_RS485_ENABLE;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;

	GPIO_Init(GPIO_RS485_ENABLE,&GPIO_InitStruct);

	//接收使能
	RS485_RE();
}

void Modbus_Init(void)
{
	int i = 0;
	u8 data_addr = 0;
	u8 data_fun = 0;
	u16 data_CRC = 0;
	u16 data_modbus_CRC = 0;

	//判断数据是否接收完成
	while(!data_rs485.flag);
	data_rs485.flag = 0;

	for(i = 0;i < data_rs485.recv_size;i++)
	{
		printf("%02x  ",data_rs485.recv_data[i]);
	}
	printf("\\r\\n");

	//接收到的数据解包
	//此处仅解析：校验位，地址码，功能码
	//FE 03 00 04 00 03	50 05（CRC）
	data_addr = data_rs485.recv_data[0];
	data_fun = data_rs485.recv_data[1];

	//data_rs485.recv_size - 2 ------------ 低字节，data_rs485.recv_size - 2 ------------ 高字节
	data_CRC = data_rs485.recv_data[data_rs485.recv_size - 2] | (data_rs485.recv_data[data_rs485.recv_size - 1] << 8);
	printf("data_CRC = %04x\\r\\n",data_CRC);

	data_modbus_CRC = ModBus_CRC16(data_rs485.recv_data,data_rs485.recv_size - 2);
	printf("data_modbus_CRC = %04x\\r\\n",data_modbus_CRC);

	//从机地址位
	if(data_addr != SLAVE_ID)
	{
		printf("从机地址不符\\n");
		return;
	}

	//数据的正确性判断
	//校验位
	if(data_modbus_CRC != data_CRC)
	{
		printf("校验位错误\\n");
		return;
	}

	//功能码判断
	switch(data_fun)
	{
		case 0x01:
			break;
		case 0x02:
			break;
		case 0x03:
			//FE 03 00 04 00 03	50 05（CRC）中的00 04 00 03 解包到 data_cmd03.recv_data
			//数据提取
			data_cmd03.recv_offset = (data_rs485.recv_data[2] << 8) | data_rs485.recv_data[3];
			data_cmd03.recv_size = (data_rs485.recv_data[4] << 8) | data_rs485.recv_data[5];
			CMD03_Fun(&data_cmd03);
			break;
		case 0x06:
			break;
		case 0x16:
			break;
		case 0x20:
			break;
	}

	//清空结构体，防止后续数据错误
	memset(&data_rs485,0,sizeof(data_rs485));
	memset(&data_cmd03,0,sizeof(data_cmd03));
}

//功能码03的处理函数
void CMD03_Fun(CMD_03 *data)
{
	int i = 0;
	u16 modbus_CRC;

	//FE 03 00 04 00 03	50 05（CRC）
	//u16 Server_data[] = {113,792,5564,56546,6546,5646,546,156,23,21};
	//可知我们要提取的数据是：6546,5646,546
	if(data->recv_offset + data->recv_size > sizeof(data_cmd03)/sizeof(u16))
	{
		printf("请求大小错误\\n");
		return;
	}

	//发送数据组包
	//从机ID
	data->send_data[data->send_size_byte++] = SLAVE_ID;
	//功能码
	data->send_data[data->send_size_byte++] = data_rs485.recv_data[1];
	//大小
	data->send_data[data->send_size_byte++] = data->recv_size * 2;
	//数据
	for(i = 0;i < data->recv_size;i++)
	{
		data->send_data[data->send_size_byte++] = Server_data[i]/256;
		data->send_data[data->send_size_byte++] = Server_data[i]%256;
	}

	printf("%u\\n",data->send_size_byte);

	for(i = 0;i < data->send_size_byte;i++)
	{
		printf("%02x  ",data->send_data[i]);
	}
	printf("\\r\\n");

	//此时的data->send_size_byte刚好为要进行校验的总大小
	//校验位
	modbus_CRC = ModBus_CRC16(data->send_data,data->send_size_byte);
	printf("modbus_CRC = %x\\n",modbus_CRC);
	//校验位处理
	data->send_data[data->send_size_byte++] = modbus_CRC%256;
	data->send_data[data->send_size_byte++] = modbus_CRC/256;

	USART2_SendStr(data->send_data,data->send_size_byte);
}

void USART1_SendByte(u8 data)
{
	USART1->DR = data;
	//while(!USART_GetFlagStatus(USART1,USART_FLAG_TC));
	while(!USART_GetFlagStatus(USART1,USART_FLAG_TXE));
}

void USART2_SendByte(u8 data)
{
	USART2->DR = data;
	//while(!USART_GetFlagStatus(USART2,USART_FLAG_TC));
	while(!USART_GetFlagStatus(USART2,USART_FLAG_TXE));
}

void USART2_SendStr(u8 *data,u8 len)
{
	int i = 0;
	RS485_DE();

	for(i = 0;i < len;i++)
	{
		USART2_SendByte(data[i]);
	}
	while (!(USART2->SR & USART_FLAG_TC));
	RS485_RE();
}

int fputc(int c,FILE *stream)
{
	USART1_SendByte((u8)c);
	return c;
}

//CRC校验算法函数
uint16_t ModBus_CRC16(uint8_t *data, uint16_t length)
{
	uint16_t i;
	uint16_t crc_value = 0xffff;
	while (length--)
	{
		crc_value ^= *data++;
		for(i = 0; i < 8; i++)
		{
			if (crc_value & 0x0001 )
				crc_value = (crc_value >> 1) ^ 0xA001;
			else
				crc_value = crc_value >> 1;
		}
	}
	return crc_value;
}

//USART2中断处理函数
void USART2_IRQHandler(void)
{
	//接收中断
	u8 data;
	if(USART_GetITStatus(USART2,USART_IT_RXNE))
	{
		USART_ClearITPendingBit(USART2,USART_IT_RXNE);

		//将Modbus数据帧写入 接收数组当中
		data = USART2->DR;	//进行数据缓冲，防止数据覆盖
		data_rs485.recv_data[data_rs485.recv_size] = data;
		data_rs485.recv_size++;
	}

	//空闲中断
	if(USART_GetITStatus(USART2,USART_IT_IDLE))
	{
		USART2->SR;

		//接收的动作
		USART2->DR;

		//标志位置1
		data_rs485.flag = 1;
	}
}

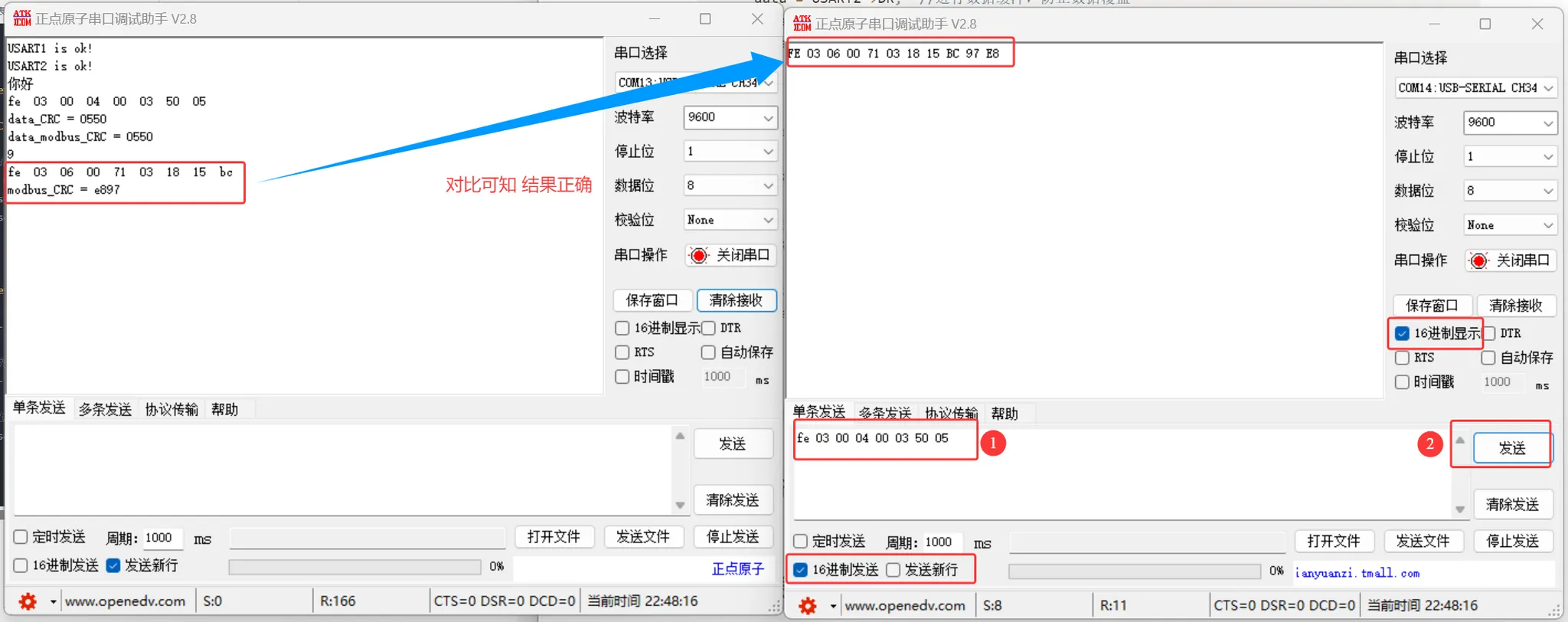

代码运行结果展示

代码问题

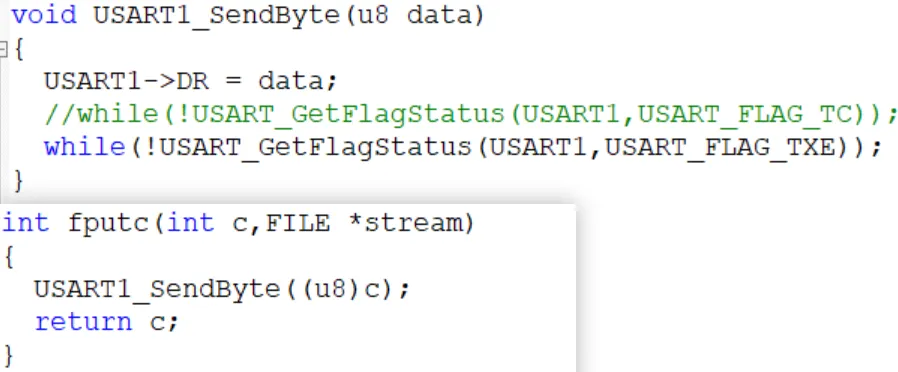

1、TC和TXE的使用问题

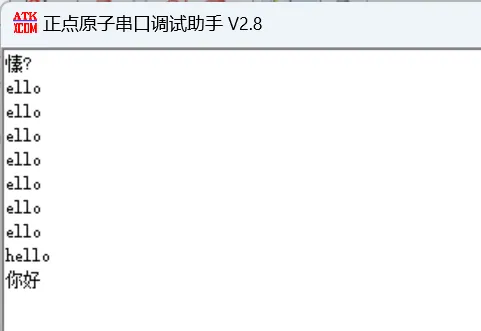

现象：

如果使用注释内的TC，就会出现第一个字符打印实物的原因，这是我查找资料，找到的原因：

在 逐字节发送 （fputc、printf）这种场景下，推荐用 TXE，它既不会阻塞得太久，也能保证每个字节都被正确推送到发送机里，不会弄断多字节编码的连续性。

当我们数据错误的时候可以把这个当作一个解决问题的方向

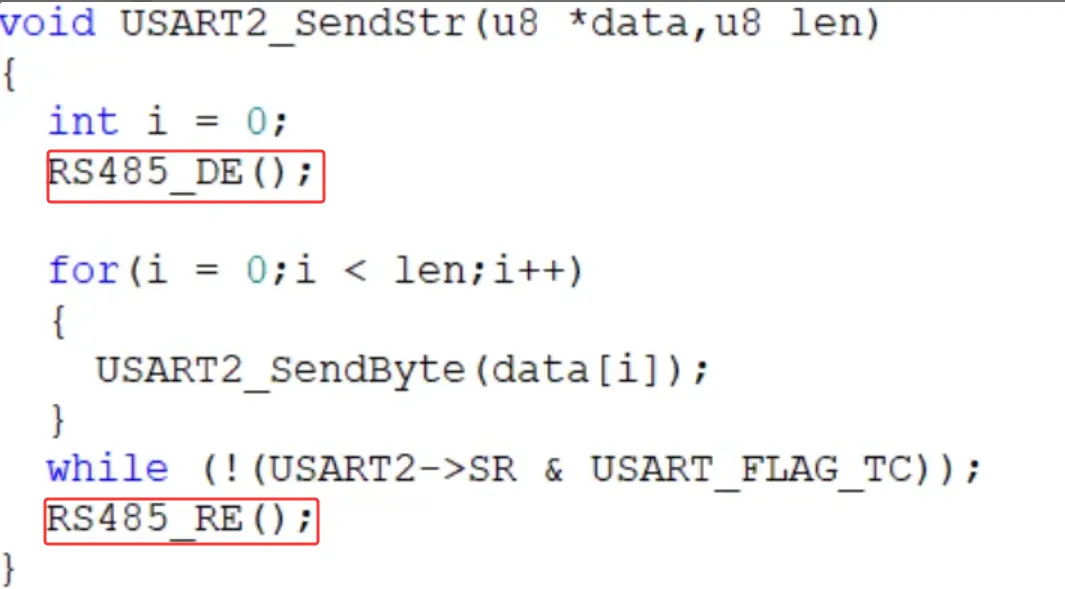

2、使能位的切换问题

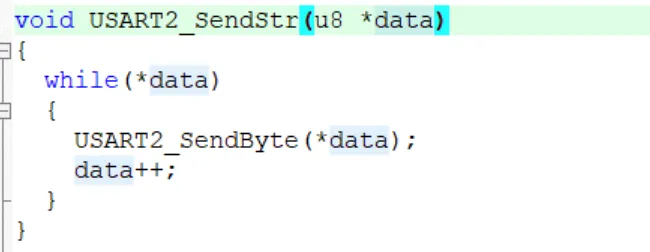

3、逻辑错误，由于modbus发送的报文可能有0x00，因此不能这样

4、空闲中断的清除方法（重要）

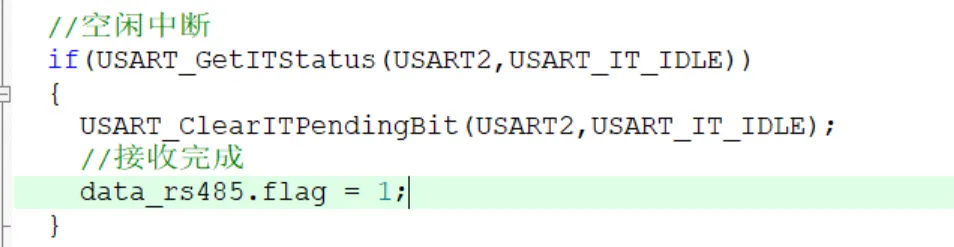

下面是错误的

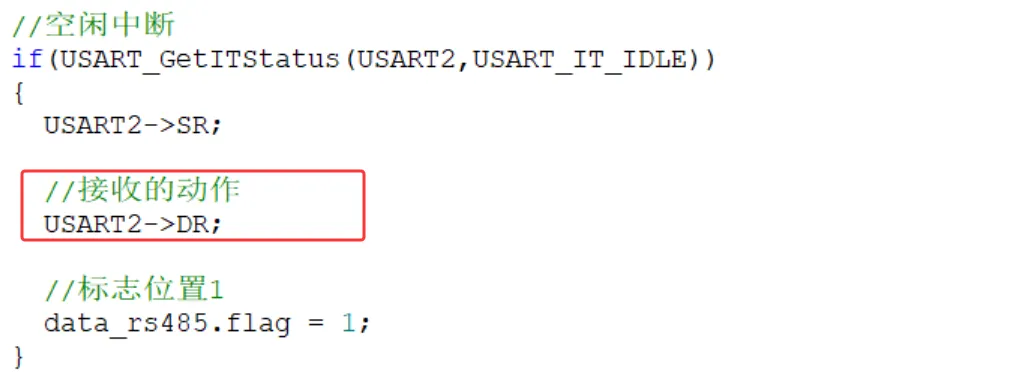

正确方法：

空闲中断的清除，需要一个接收数据的动作，与接收中断不一样。

读取状态寄存器只是走一个形式，最主要的是读取数据寄存器即DR

5、出现脏值

出现脏值的原因，即data->send_size_byte的值不对

因为每次 传输完成后都没有将

data_cmd03 以及 data_rs485结构体清0

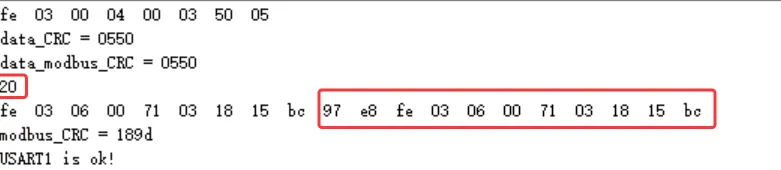

现象：

修改方式：

Modbus_Init函数的结尾

结束

我最近在调整我的代码风格，各位如果有什么好的建议，可以私信或者评论，我会积极采纳，谢谢大家，希望我们能够一起进步！！！

希望大家能从我的代码中提取重点，错误中吸取经验！

代码重在练习！

代码重在练习！

代码重在练习！

今天的分享就到此结束了，希望对你有所帮助，如果你喜欢我的分享，请点赞收藏加关注，谢谢大家！！！
