UGUI源码剖析（3）：布局的“原子”——RectTransform的核心数据模型与几何学

UGUI源码剖析（第三章）：布局的"原子"------RectTransform的核心数据模型与几何学

在前几章中，我们了解了UGUI的组件规范和更新调度机制。现在，我们将深入到这个系统的"几何学"核心，去剖析那个我们每天都在Inspector中调整、但可能从未真正理解其底层原理的组件------RectTransform。

RectTransform继承自标准的Transform，但它并非简单的扩展，而是一套为二维矩形布局量身定做的、全新的数据模型和坐标系统。理解这个模型，是掌握UGUI布局，并最终明白UI顶点是如何被精确绘制在屏幕上的关键。

1. 核心数据模型：一套描述"弹性连接"的语言

要理解RectTransform，我们必须首先抛弃传统Transform那种"一个点"的思维。RectTransform描述的不是一个点，而是一个矩形，并且这个矩形与它的父矩形之间，是一种**"弹性的、可拉伸的连接关系"**。这五大核心属性，正是用来定义这种"弹性连接"的语言。

五大核心属性 (The Core Properties)

1 anchorMin & anchorMax (锚点) : 这是整个系统的基石。它们是两个Vector2值，其坐标是归一化的（0到1），代表了一个"锚点框"，其位置和尺寸由父RectTransform的尺寸百分比决定。

anchorMin: 定义了锚点框的左下角在父矩形中的百分比位置。
anchorMax: 定义了锚点框的右上角在父矩形中的百分比位置。

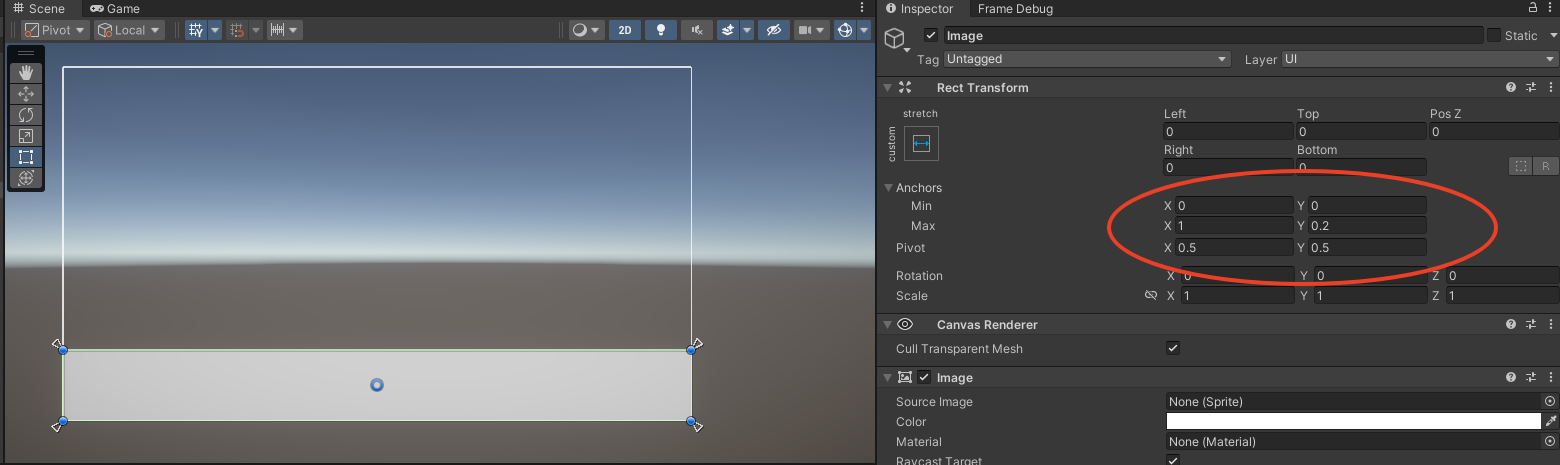

例：底部拉伸

anchorMin = (0, 0)
anchorMax = (1, 0.2)
此时，锚点框是一个横跨整个父矩形宽度、高度为父矩形20%的矩形区域。

为什么这么设计？

这是RectTransform实现自适应布局 的核心基石 。通过将UI元素的"连接点"定义为父容器尺寸的百分比 ，而不是固定的像素值，UGUI确保了当父容器（通常是屏幕）尺寸发生变化时，UI元素能够自动地、按比例地调整自己的位置或尺寸，从而适应不同的分辨率和宽高比。这是一种从"绝对定位"到"相对布局"的思维转变。

2 pivot (轴心) : pivot是一个Vector2值，它的坐标也是归一化的，但它描述的是RectTransform自身 的几何中心、旋转中心和缩放中心。(0,0)代表自身的左下角，(0.5, 0.5)代表自身的中心。

pivot将一个矩形的**几何数据（rect属性）与其在层级中的变换数据（localPosition等）**分离开来。RectTransform的所有旋转和缩放操作，都将围绕pivot点进行。更重要的是，它也是anchoredPosition定位的基准点，我们将在下面看到。

anchoredPosition (锚定位置) : 定义了轴心（pivot） ，相对于锚点框中心 的像素偏移量。

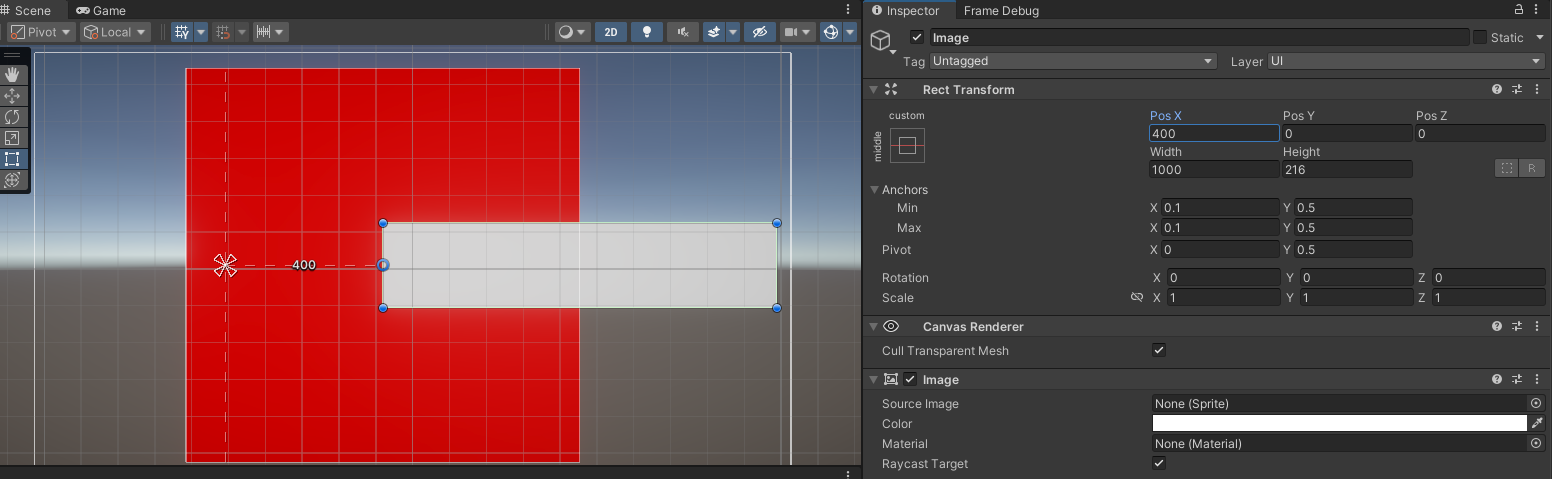

图例说明：

红色父矩形宽1000，anchorMin = (0.2, 0.5)，anchorMax = (0.2, 0.5)

白色子矩形pivot = (0, 0.5)。anchorMin = (0.1, 0.5)，anchorMax = (0.1, 0.5)

白色 anchoredPosition.x =400 即是pivot距离锚点框中心400

总宽度度1000*0.1 当前锚点框中心的位置为100，白色矩形轴心正好处在了红色父矩形的中间位置**(锚点框中心+anchoredPosition.x)(100+400=500)**

3 sizeDelta (尺寸增量): 一个根据锚点模式不同而含义不同的值，我们将在下面深入探讨。

4 rect (矩形) : 一个只读属性，返回了该RectTransform在其本地空间中，以pivot为原点的矩形区域。

2. 模式的奥秘：为什么锚点决定了"拉伸"与否？

在Inspector中，我们常常会注意到，当四个锚点手柄汇聚在一起时，UI的编辑模式会变为Pos X/Y和Width/Height；

而当它们分开时，则会变为Left/Right/Top/Bottom。这种模式切换的背后，正是RectTransform尺寸的核心计算公式在起作用。

一个RectTransform的最终宽度（垂直方向同理）由以下公式决定：

最终宽度 = (anchorMax.x - anchorMin.x) * 父矩形宽度 + sizeDelta.x

这个公式，就是解开所有谜题的钥匙。

情况A：非拉伸模式 (当 anchorMin == anchorMax)

当anchorMin与anchorMax在某个轴向上相等时，例如anchorMin.x == anchorMax.x，公式中的(anchorMax.x - anchorMin.x)项就等于0。

此时，公式简化为：

最终宽度 = 0 * 父矩形宽度 + sizeDelta.x = sizeDelta.x

技术解读 ：

在这种情况下，RectTransform的最终宽度完全由sizeDelta.x这一个属性来决定 ，它与父矩形的宽度变化完全"脱钩"。无论父容器如何缩放，它的宽度都将保持不变。因此，我们称之为**"非拉伸模式"**。Inspector此时显示Width输入框，就是让你直接编辑sizeDelta.x这个值。

情况B：拉伸模式 (当 anchorMin != anchorMax)

当anchorMin与anchorMax在某个轴向上不相等时，(anchorMax.x - anchorMin.x)项不为0。

此时，最终宽度的计算公式为：

最终宽度 = (一个不为0的比例) * 父矩形宽度 + sizeDelta.x

技术解读 ：

在这种情况下，RectTransform的最终宽度是一个与父矩形宽度线性相关 的函数。当父矩形宽度变化时，它的宽度也会随之成比例地"拉伸"或"收缩"。因此，我们称之为**"拉伸模式"**。sizeDelta.x此时扮演的角色，是在这个"拉伸"的基础上，再增加或减少一个固定的像素值，像是在一根橡皮筋上增加了一段固定的"延长线"。

3. Inspector的"魔法"：拉伸模式下的边距编辑

在拉伸模式下，Inspector会智能地隐藏Pos X/Y和Width/Height，转而显示Left, Right, Top, Bottom 。这套UI的变化，恰恰是为了让我们能更直观地操作这种拉伸关系。

这四个值，并非RectTransform的核心属性，而是Unity编辑器为我们提供的"便利接口"。它们实际上是在间接地、协同地修改anchoredPosition和sizeDelta这两个核心属性。

它们到底代表什么？

在拉伸模式下，Left, Right, Top, Bottom定义了RectTransform的四个边界，相对于其对应的四个锚点 的像素距离 （或称为边距/Margin）。

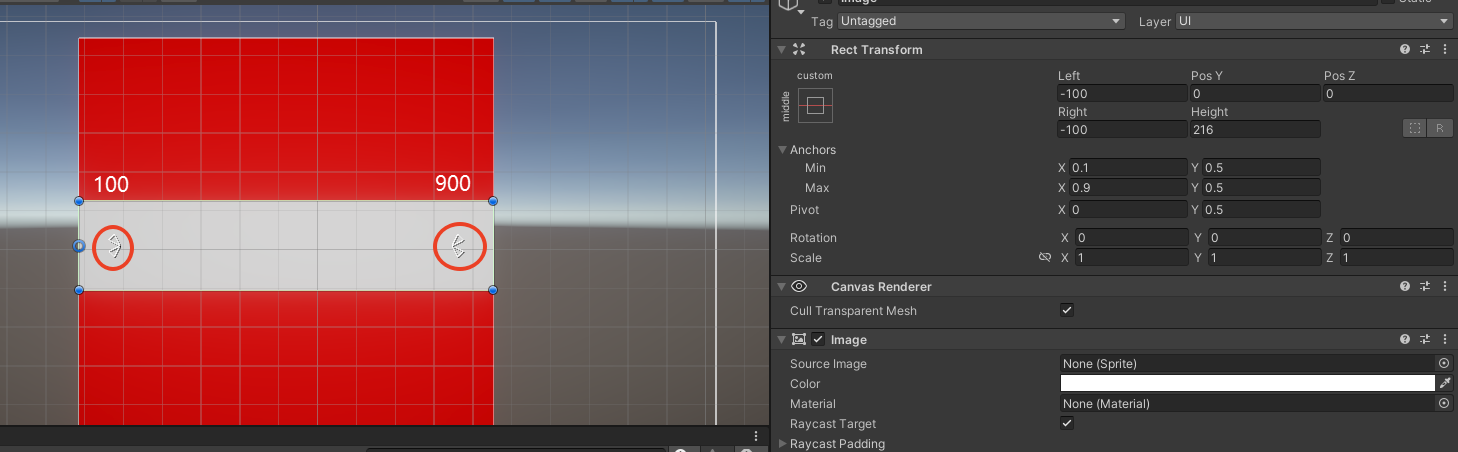

举例说明：

场景设定 ：
- 父矩形宽度为 1000。
- 子RectTransform的锚点设置为左右拉伸：anchorMin.x = 0.1 (父级左边10%)，anchorMax.x = 0.9 (父级右边90%)。
- 此时，左锚点 在世界坐标的100处，右锚点在900处。
你在Inspector中输入：Left = 20, Right = 30
- 背后发生的事 ：Unity会进行一系列复杂的反向计算，最终设定好anchoredPosition.x和sizeDelta.x的值，以确保一个结果：
  - RectTransform的左边界 ，会位于其左锚点 （100处）向右20的位置，即120处。
  - RectTransform的右边界 ，会位于其右锚点 （900处）向左30的位置，即870处。
- 当你只修改Left的值 ，比如增加它，你会看到UI的左边界向右移动，而右边界保持不变，UI变窄。

这套UI，将背后复杂的数学联动，抽象成了一套非常直观的、**"调整边距"**的操作模式，这正是Unity编辑器设计的精妙之处。

4. 从布局到几何：OnPopulateMesh的最终转换

现在，我们带着对RectTransform数据模型和其编辑模式的深刻理解，来审视最终的一步：Graphic组件是如何利用这些布局数据，来生成最终要渲染的Mesh的。

Graphic基类的OnPopulateMesh默认实现，为我们揭示了这个转换过程：

csharp 复制代码

protected virtual void OnPopulateMesh(VertexHelper vh)
{
    var r = GetPixelAdjustedRect();
    var v = new Vector4(r.x, r.y, r.x + r.width, r.y + r.height);
    // ... 用v来生成四个顶点 ...
}

技术解读：

获取最终矩形 (GetPixelAdjustedRect()) : Graphic并不直接使用rectTransform.rect，而是调用GetPixelAdjustedRect()。这个方法会考虑Canvas的pixelPerfect（像素完美）设置，对rectTransform.rect的结果进行微调，使其边缘对齐到最近的物理像素，以避免模糊。
RectTransform.rect的几何意义 : rectTransform.rect这个至关重要的只读属性，返回的是RectTransform的本地矩形 。这个矩形的尺寸，是由sizeDelta和锚点共同决定的；而它的坐标系原点(0,0)，就是pivot（轴心）所在的位置 。
- 例如，一个100x100的矩形，如果pivot在中心(0.5, 0.5)，那么rect就是{x:-50, y:-50, width:100, height:100}。它的四个角的本地坐标就是(-50,-50), (-50,50), (50,50)和(50,-50)。
生成顶点 : OnPopulateMesh方法中，正是利用了这个以轴心为原点的本地矩形r ，来生成四个顶点的。这四个顶点的position，就是RectTransform本地空间（local space）中的四个角的坐标。这个过程，就完成了从RectTransform的抽象布局数据，到Mesh的具体几何数据的最终转换。这些本地空间的顶点，在后续的渲染流程中，会通过transform.localToWorldMatrix被转换到世界空间，并最终显示在屏幕上。

总结：

RectTransform是UGUI布局系统的"原子单位"。它通过一套精巧的、基于"锚点"的核心数据模型，在"非拉伸"和"拉伸"两种模式下，统一地定义了UI元素在二维空间中的尺寸和相对位置。Unity编辑器则通过一系列智能的"幕后"补偿算法和动态的UI切换，极大地优化了我们对这套复杂模型的编辑体验。

最终，这套布局数据在Graphic的OnPopulateMesh方法中，被"降维"和"固化"为一组相对于自身轴心的、具体的本地空间顶点坐标 。正是这个从**"相对布局描述"到"绝对几何坐标"**的关键转换，构成了UGUI能够将灵活的布局系统，与Unity底层渲染管线无缝对接的桥梁。

理解RectTransform从"弹性连接"到"原始顶点"的完整生命周期，是所有UGUI高级布局技术和性能优化的基础。只有掌握了这个"原子"的规律，我们才能在更宏观的层面，去构建稳定、高效、可自适应的复杂UI。
