一、芯片核心参数与特性

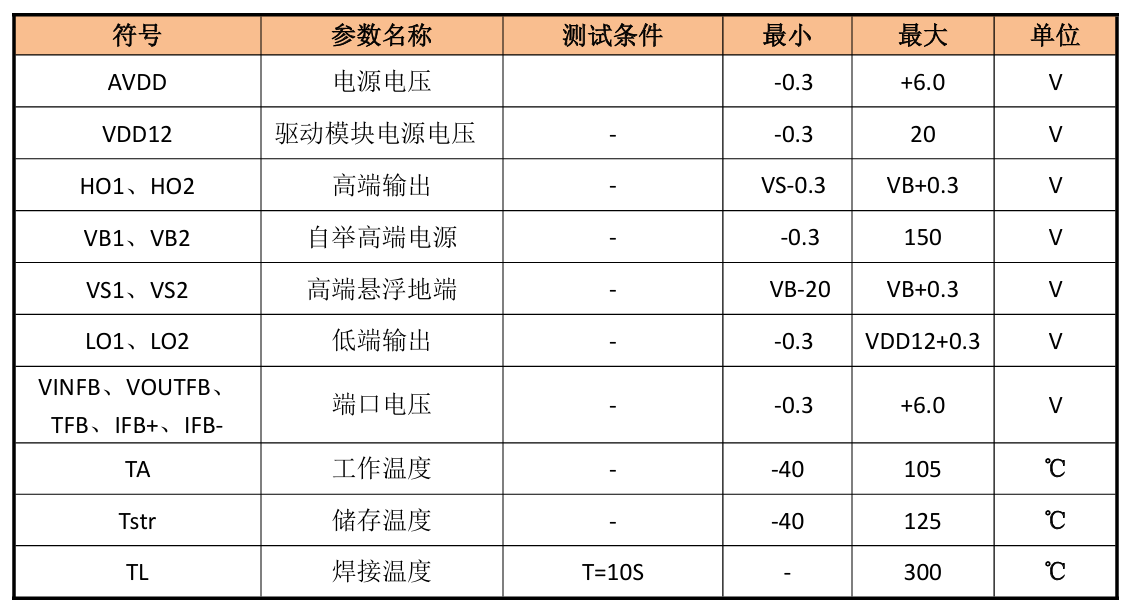

关键电气参数
输入电压范围：7V-150V
这一宽范围设计使芯片能够适应从低压电池系统到高压工业电源的各种应用场景，特别是在输入电压波动较大的环境中仍能稳定工作。
转换效率：最高95%
通过优化的四开关拓扑结构和同步整流技术，在典型工作条件下可实现高达95%的转换效率，显著降低系统功耗和热损耗。
开关频率：70kHz固定频率
固定的开关频率简化了滤波器设计，同时避开了音频频段，有效防止了可闻噪声的产生。

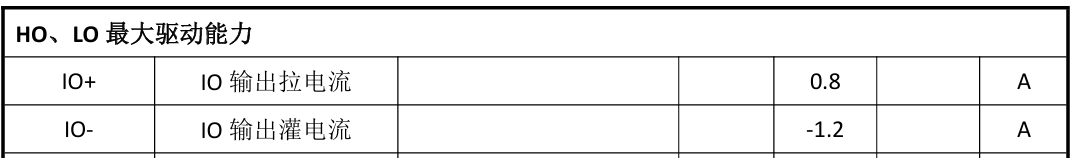

驱动能力：拉电流0.8A/灌电流1.2A
强大的驱动能力确保能够快速开关外部MOSFET，降低开关损耗，提高系统整体效率。
保护功能参数

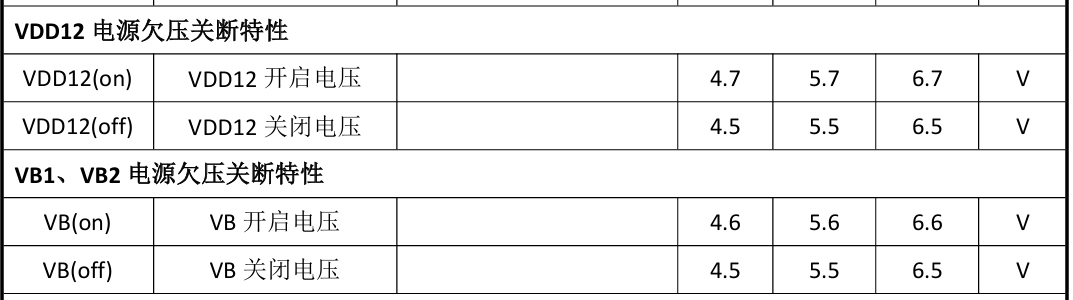

欠压保护阈值：VDD12开启电压5.7V（典型值）
当驱动电源电压低于此值时，芯片自动关闭输出，防止功率管在欠压状态下工作导致的损坏。

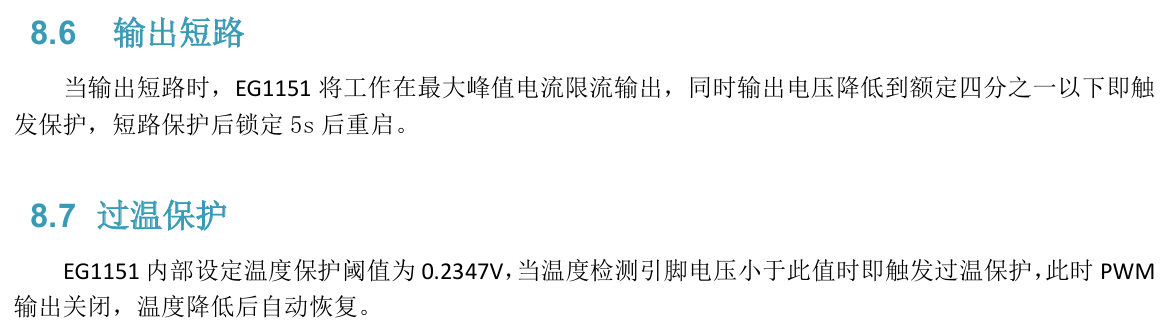

过流保护：分级保护机制
第一级通过峰值电流限制实现即时保护，第二级在持续过流时完全关断输出，这种设计既保证了响应速度，又避免了误触发。
过温保护：165°C关断阈值
当芯片结温达到165°C时自动关闭输出，温度下降40°C后自动恢复，确保芯片在安全温度范围内工作。
二、架构设计与工作原理
四开关拓扑优势

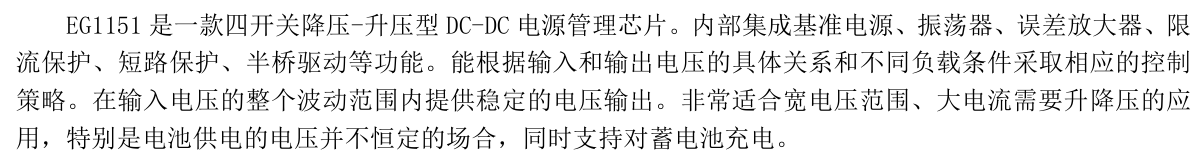

EG1151采用的四开关Buck-Boost架构相比传统方案具有显著优势：
- 在输入输出电压接近时仍能保持高效率
- 实现升降压模式的无缝切换
- 减少功率器件数量，提高可靠性
智能模式切换

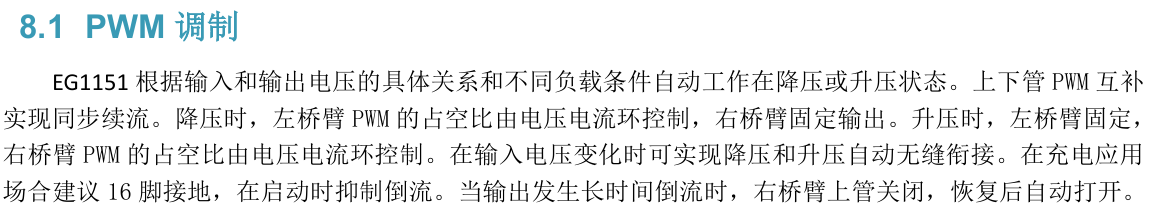

芯片通过实时监测输入输出电压关系，自动选择最优工作模式：
- 降压模式：当Vin > Vout时，左桥臂进行PWM调制
- 升压模式：当Vin < Vout时，右桥臂进行PWM调制
- 过渡区域 ：在模式切换点附近采用特殊控制算法确保平稳过渡
三、应用设计详解

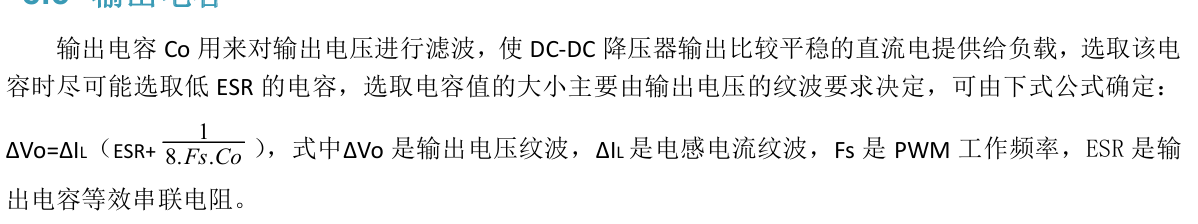

功率级设计要点
电感选型计算：
在降压模式下，电感值需满足：
L > Vout×(Vin-Vout)/(Vin×Fs×ΔI)
其中ΔI通常取最大输出电流的30%，Fs为70kHz开关频率。
MOSFET选择：
- 考虑导通电阻Rds(on)与栅极电荷Qg的折衷
- 关注体二极管的反向恢复特性
- 确保足够的电压余量，建议耐压≥200V
控制环路设计

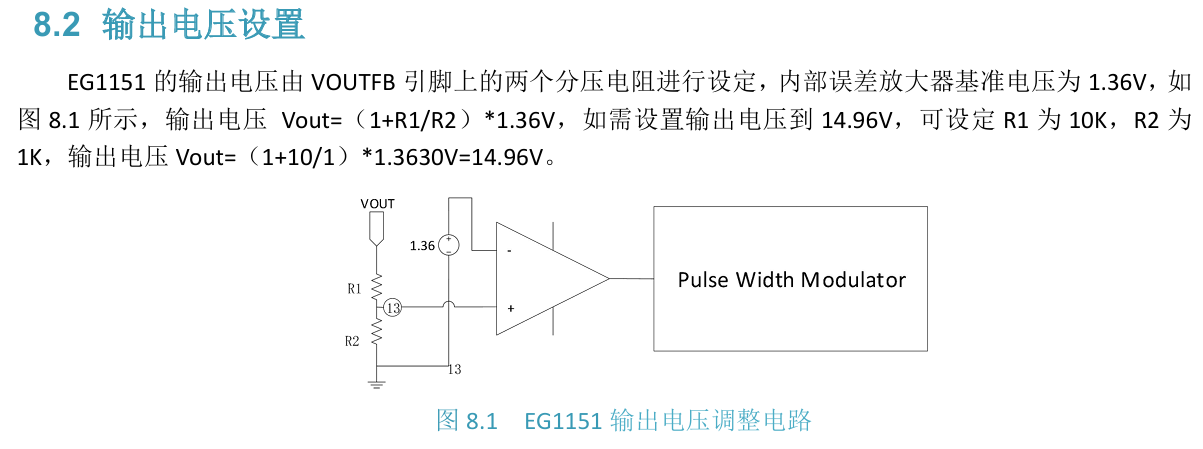

电压反馈网络：
通过外部分压电阻设置输出电压：
Vout = 1.36V × (1 + R1/R2)
建议使用精度1%的电阻，并在VOUTFB引脚添加补偿网络。

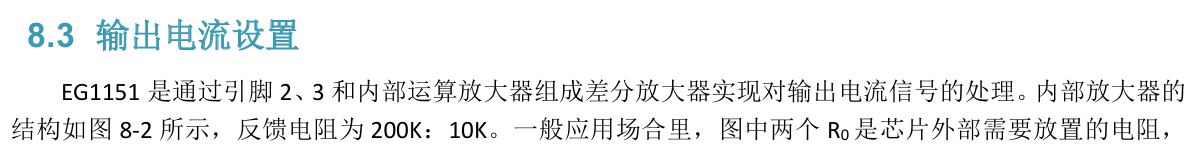

电流检测电路：

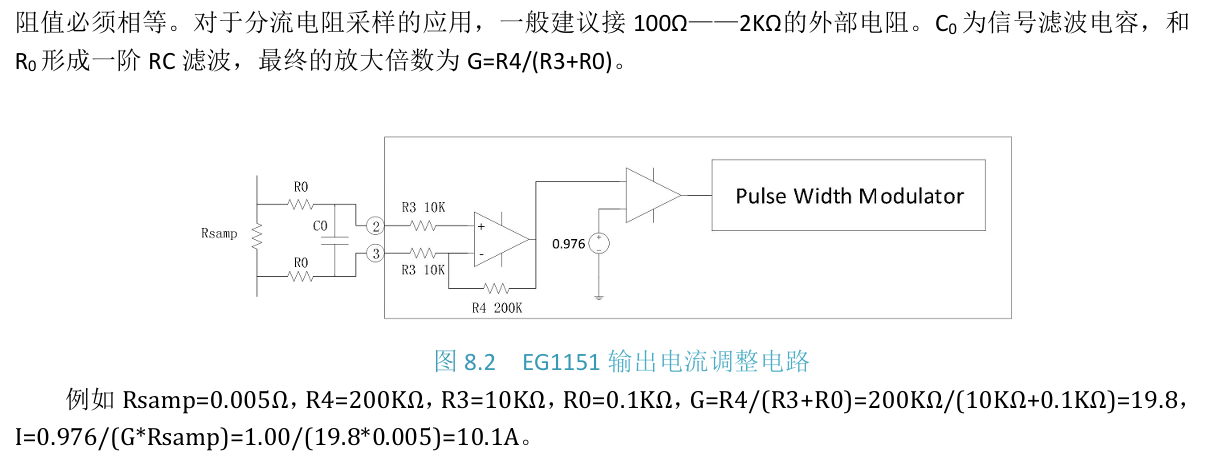

采用差分放大结构，放大倍数：
G = 200kΩ/(10kΩ + R0)
通过合理选择R0值，可精确设定电流保护阈值。
四、典型应用场景
光伏储能系统
在光伏应用中，EG1151的宽电压输入范围使其能够直接连接光伏板。特别适合用于：
- 离网光伏系统的电池充电管理
- MPPT控制器的后级电压转换
- 光伏微逆变器的辅助电源
工业电源系统
工业环境中的电源波动较大，EG1151能够：
- 适应24V/48V工业总线电压波动
- 为PLC、传感器等提供稳定电源
- 承受工业现场的电磁干扰
电动交通工具
在电动自行车、电动滑板车等应用中：
- 适应电池在充放电过程中的电压变化
- 为控制系统提供稳定电源
- 提高整车能效，延长续航里程
五、PCB布局指南
关键布局原则
- 功率回路最小化：减小寄生电感，降低电压尖峰
- 地平面分割：模拟地与功率地单点连接
- 去耦电容就近放置 ：所有去耦电容必须紧靠芯片引脚
热设计考虑
- 充分利用底部散热焊盘
- 使用多个热过孔连接至内部铜层
- 大功率应用需预留散热片安装位置
六、调试与故障排除
常见问题解决方案
启动失败：
- 检查VDD12电源是否达到5.7V开启阈值
- 验证STMOD引脚配置是否正确
- 确认自举电容容值和耐压是否合适
系统振荡：
- 检查补偿网络参数
- 验证电感值是否合适
- 检测布局是否存在干扰
效率偏低：
- 检查MOSFET的开关损耗
- 优化死区时间设置
- 验证电感磁芯损耗
七、总结
EG1151 通过其创新的四开关架构和完善的保护功能 ，为宽电压范围应用提供了优秀的电源解决方案 。在实际设计中，需要重点关注功率级元件的选择、控制环路的补偿以及PCB布局的优化 。通过充分理解芯片特性和精心设计 ，可以构建出高效可靠的电源系统 。
本文基于屹晶微电子EG1151芯片数据手册V1.4版本编写，结合了电源设计理论和工程实践经验。具体设计时请参考最新官方文档，并在实际应用中进行充分测试验证。
