从图像导数到边缘检测：探索Sobel与Scharr算子的原理与实践

计算机视觉是一个分析图像和视频的广阔领域。虽然很多人一听到计算机视觉，首先想到的通常是机器学习模型，但实际上，还有很多其他现有算法，在某些情况下，它们表现得比人工智能还要好！

在计算机视觉中，特征检测 这个领域主要关注的是识别图像中独特的感兴趣区域。这些结果随后可以用来创建特征描述符------即代表局部图像区域的数值向量。之后，可以将同一场景的多张照片的特征描述符组合起来，进行图像匹配，甚至重建场景。

在本文中，我们将借助微积分的类比，来介绍图像导数和梯度。这对于我们理解卷积核，特别是Sobel算子------一种用于检测图像边缘的计算机视觉滤波器------背后的逻辑是必要的。

图像强度

强度是图像的主要特征之一。图像的每个像素都有三个分量：R（红）、G（绿）和B（蓝），它们的取值在0到255之间。值越高，像素越亮。一个像素的强度其实就是其R、G、B分量的加权平均值。

实际上，存在几种定义不同权重的标准。公式如下所示：

import cv2
import numpy as np

image = cv2.imread('image.png')
B, G, R = cv2.split(image)
grayscale_image = 0.299 * R + 0.587 * G + 0.114 * B
grayscale_image = np.clip(grayscale_image, 0, 255).astype('uint8')
intensity = grayscale_image.mean()
print(f"图像强度: {intensity:.2f}")

• 灰度图像

图像可以用不同的色彩通道来呈现。如果RGB通道代表原始图像，那么应用上面的强度公式会将其转换为灰度格式，这种格式只包含一个通道。

由于公式中的权重之和等于1，灰度图像的强度值也将介于0到255之间，就像RGB通道一样。

RGB通道可以使用cv2.cvtColor()函数转换为灰度格式，这比我们上面看到的方法更简便。

image = cv2.imread('image.png')
grayscale_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
intensity = grayscale_image.mean()
print(f"图像强度: {intensity:.2f}")

如果我们用这两种方法计算图像强度，可能会得到略有不同的结果。这完全正常，因为在使用cv2.cvtColor函数时，OpenCV会将转换后的像素值四舍五入到最接近的整数。计算平均值时会导致微小的差异。

图像导数

图像导数用于衡量像素强度在图像中变化的速度。图像可以被看作是一个关于两个参数（x, y）的函数 I(x, y)，其中x和y指定了像素位置，I代表该像素的强度。

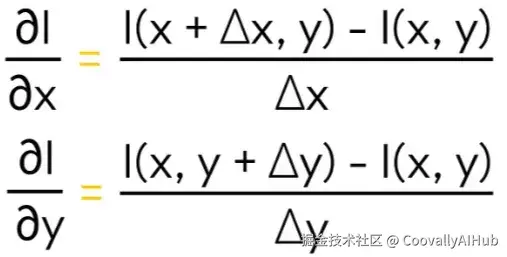

我们可以形式化地写成：

但考虑到图像存在于离散空间中，它们的导数通常通过卷积核来近似计算：

• 对于水平X轴：使用核 [-1, 0, 1]
• 对于垂直Y轴：使用核 [-1, 0, 1]ᵀ （转置）

换句话说，我们可以将上面的方程重写为以下形式（其中 Δx = 1, Δy = 1）：

为了更好地理解卷积核背后的逻辑，让我们参考下面的例子。

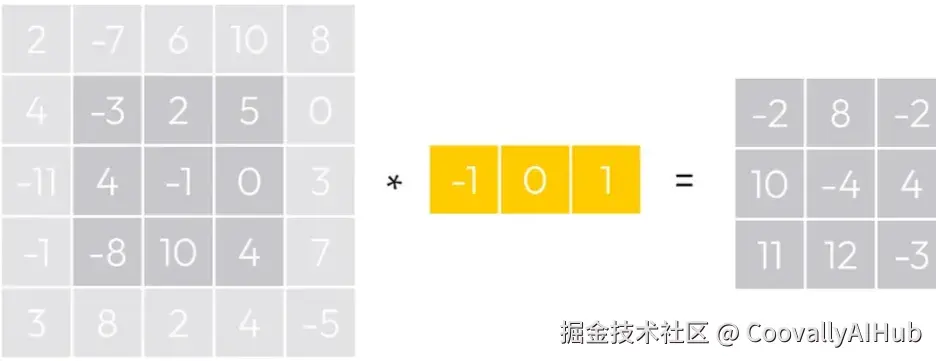

假设我们有一个5x5像素的矩阵，代表一个灰度图像块。这个矩阵的元素显示了像素的强度。

为了计算图像导数，我们可以使用卷积核。思路很简单：选取图像中的一个像素及其邻域内的几个像素，将它们与一个给定的核（代表一个固定的矩阵或向量）进行元素级的乘法，然后求和。

在我们的例子中，我们将使用一个三元素向量 [-1, 0, 1]。从上面的例子中，我们取位置在 (1, 1) 的像素，其值为 -3。

由于（黄色的）核大小是3x1，我们需要-3的左边和右边的元素来匹配这个大小，因此我们取向量 [4, -3, 2]。

然后，通过计算元素乘积之和，我们得到值 -2：

这个-2的值代表了初始像素的导数。如果我们仔细观察，会发现像素-3的导数其实就是它右边像素(2)和左边像素(4)的差值。

既然我们可以直接计算两个元素的差，为什么还要用复杂的公式呢？确实，在这个例子中，我们本可以只计算元素 I(x, y+1) 和 I(x, y-1) 的强度差。但在现实中，当我们需要检测更复杂、更不明显的特征时，可以处理更复杂的场景。因此，使用核的泛化形式是很方便的，这些核的矩阵对于检测预定义类型的特征是已知的。

根据导数值，我们可以做一些观察：

• 如果某个图像区域的导数值很大，意味着那里的强度发生了剧烈变化。否则，在亮度方面没有明显变化。
• 如果导数值为正，意味着从左到右，图像区域变亮；如果为负，则意味着从左到右，图像区域变暗。

通过与线性代数类比，核可以被看作是对图像进行操作的线性算子，它们能转换局部图像区域。

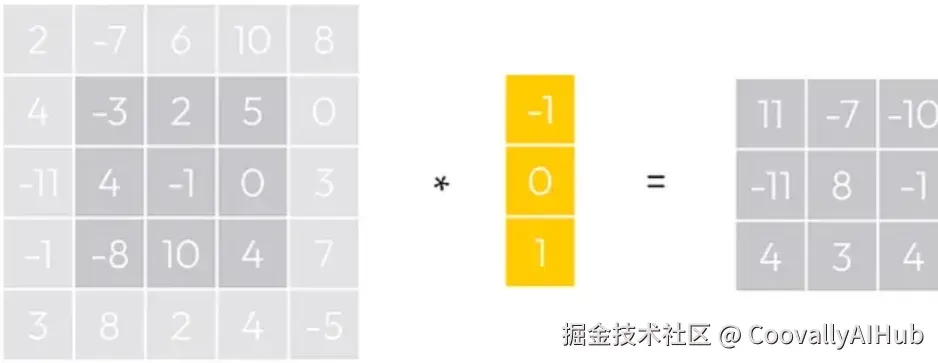

类似地，我们可以计算与垂直核的卷积。步骤保持不变，只是我们现在将我们的窗口（核）在图像矩阵上垂直移动。

你可能注意到，在将卷积滤波器应用到原始的5x5图像后，它变成了3x3。这是正常的，因为我们无法以同样的方式对边缘像素应用卷积（否则会越界）。

为了保持图像的维度，通常使用填充技术，这包括临时扩展/插值图像边界或用零填充，这样也可以为边缘像素计算卷积。

默认情况下，像OpenCV这样的库会自动填充边界，以确保输入和输出图像具有相同的维度。

图像梯度

图像梯度显示了在给定像素点上，强度（亮度）在两个方向（X和Y）上变化的快慢。

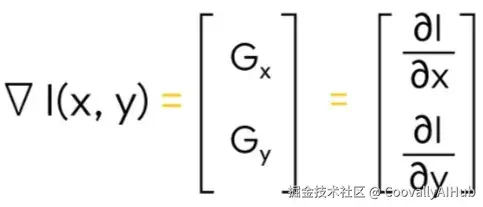

形式上，图像梯度可以写成关于X轴和Y轴的图像导数的向量。

• 梯度幅度

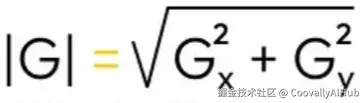

梯度幅度代表了梯度向量的模（范数），可以使用以下公式计算：

• 梯度方向

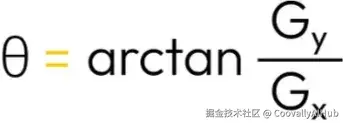

使用找到的 Gx 和 Gy，也可以计算梯度向量的角度：

让我们看看如何基于上面的例子手动计算梯度。为此，我们需要卷积核应用后得到的3x3矩阵。

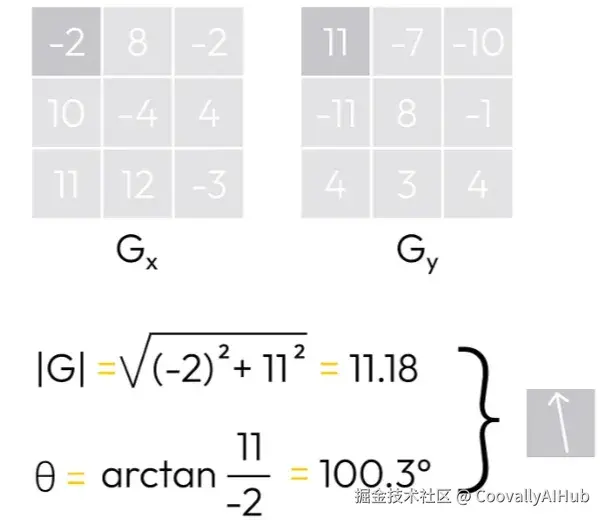

如果我们取左上角的像素，它的值是 Gx = -2 和 Gy = 11。我们可以轻松计算出梯度幅度和方向：

对于整个3x3矩阵，我们得到梯度的如下可视化：

在实践中，建议在将核应用到矩阵之前对其进行归一化。为了示例的简洁，我们没有这样做。

Sobel算子

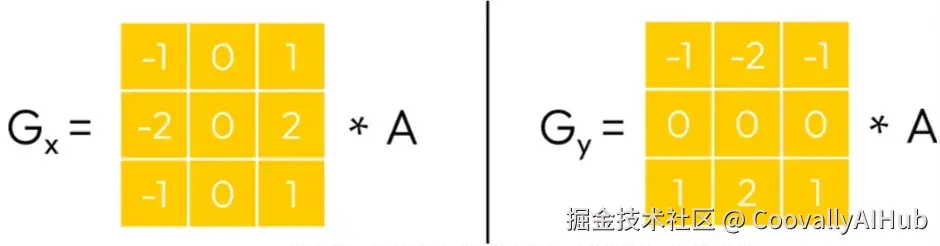

学习了图像导数和梯度的基础知识后，现在该来了解Sobel算子了，它用于近似计算导数和梯度。与之前尺寸为3x1和1x3的核相比，Sobel算子由一对3x3的核定义（分别用于两个轴）：

与之前只测量一维变化、忽略邻域中其他行和列的核相比，Sobel算子具有优势。它考虑了关于局部区域的更多信息。

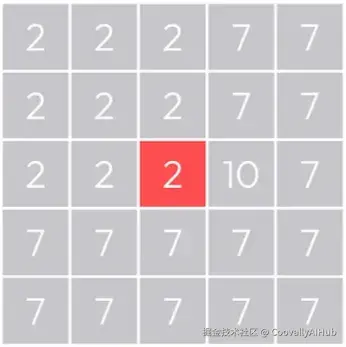

另一个优势是Sobel对处理噪声更鲁棒。让我们看下面的图像块。如果我们计算中心红色元素（位于暗像素2和亮像素7边界上）周围的导数，我们应该得到5。问题在于存在一个值为10的噪声像素。

如果我们在红色元素附近应用水平1D核，它会过分关注像素值10，这显然是一个异常值。同时，Sobel算子则更稳健：它会考虑10，也会考虑它周围值为7的像素。从某种意义上说，Sobel算子应用了平滑。

在同时比较多个核时，建议对核矩阵进行归一化，以确保它们都在同一尺度上。

算子（包括Sobel）在图像分析中最常见的应用之一是特征检测。

对于Sobel和Scharr算子，它们通常用于检测边缘------即像素强度（及其梯度）发生剧烈变化的区域。

• 实践

要应用Sobel算子，使用cv2.Sobel函数就足够了。让我们看看它的参数：

derivative_x = cv2.Sobel(image, cv2.CV_64F, 1, 0) # 计算x方向导数
derivative_y = cv2.Sobel(image, cv2.CV_64F, 0, 1) # 计算y方向导数

• 第一个参数是输入的NumPy图像。
• 第二个参数 (cv2.CV_64F) 是输出图像的数据深度。问题在于，通常算子产生的输出图像可能包含超出0-255范围的值。这就是为什么我们需要指定希望输出图像拥有的像素类型。
• 第三和第四个参数分别代表x方向和y方向上的导数阶数。在我们的例子中，我们只需要x和y方向的一阶导数，所以我们传递值 (1, 0) 和 (0, 1)。

让我们看下面的例子，我们有一张数独输入图像：

让我们应用Sobel滤波器：

import cv2
import matplotlib.pyplot as plt

image = cv2.imread("data/input/sudoku.png")
image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 使用Sobel算子
derivative_x = cv2.Sobel(image, cv2.CV_64F, 1, 0)
derivative_y = cv2.Sobel(image, cv2.CV_64F, 0, 1)

# 组合两个方向的导数
derivative_combined = cv2.addWeighted(derivative_x, 0.5, derivative_y, 0.5, 0)

# 查看值范围
min_value = min(derivative_x.min(), derivative_y.min(), derivative_combined.min())
max_value = max(derivative_x.max(), derivative_y.max(), derivative_combined.max())
print(f"值范围: ({min_value:.2f}, {max_value:.2f})")

# 可视化结果
fig, axes = plt.subplots(1, 3, figsize=(16, 6), constrained_layout=True)
axes[0].imshow(derivative_x, cmap='gray', vmin=min_value, vmax=max_value)
axes[0].set_title("水平导数")
axes[0].axis('off')

image_1 = axes[1].imshow(derivative_y, cmap='gray', vmin=min_value, vmax=max_value)
axes[1].set_title("垂直导数")
axes[1].axis('off')

image_2 = axes[2].imshow(derivative_combined, cmap='gray', vmin=min_value, vmax=max_value)
axes[2].set_title("组合导数")
axes[2].axis('off')

color_bar = fig.colorbar(image_2, ax=axes.ravel().tolist(), orientation='vertical', fraction=0.025, pad=0.04)
plt.savefig("data/output/sudoku_sobel.png")
plt.show()

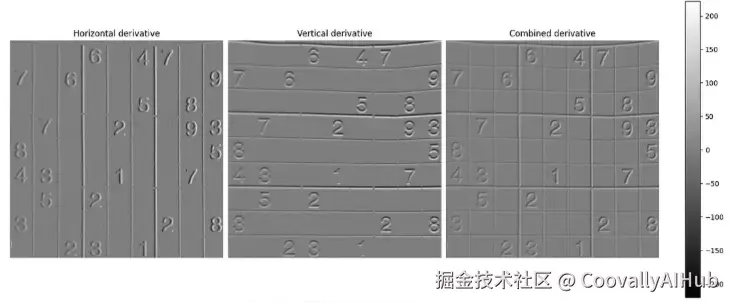

结果，我们可以看到水平和垂直导数能很好地检测到线条！此外，将这些线条组合起来使我们能够检测到两种类型的特征：

Scharr算子

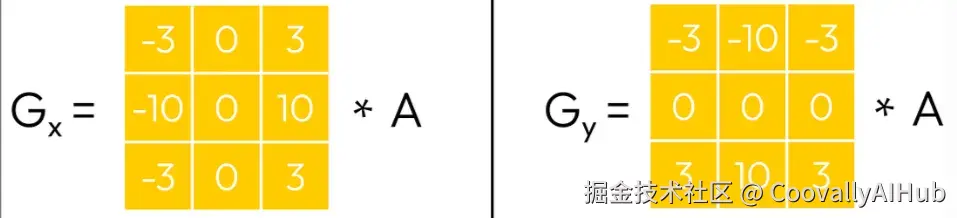

Sobel算子的另一个流行替代品是Scharr算子：

尽管其结构与Sobel算子非常相似，但Scharr核在边缘检测任务中实现了更高的精度。它具有一些关键的数学特性，本文中我们不打算探讨。

• 实践

使用Scharr滤波器与上面看到的Sobel滤波器非常相似。唯一的区别是方法名（其他参数相同）：

derivative_x = cv2.Scharr(image, cv2.CV_64F, 1, 0)
derivative_y = cv2.Scharr(image, cv2.CV_64F, 0, 1)

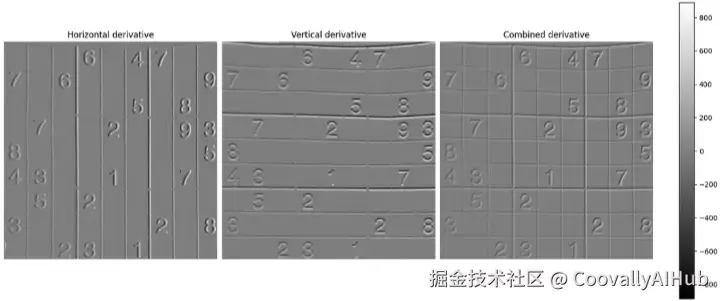

这是我们使用Scharr滤波器得到的结果：

在这种情况下，很难注意到两种算子结果的差异。然而，通过查看颜色映射，我们可以看到Scharr算子产生的可能值范围（-800, +800）比Sobel的（-200, +200）大得多。这是正常的，因为Scharr核具有更大的常数。

这也是为什么我们需要使用特殊类型cv2.CV_64F的一个好例子。否则，值将被裁剪到标准的0到255范围，我们将丢失有关梯度的重要信息。

注意： 直接对cv2.CV_64F类型的图像应用保存方法会导致错误。要将此类图像保存到磁盘，需要将它们转换为另一种格式，并且只包含0到255之间的值。

结论

通过将微积分基础知识应用于计算机视觉，我们研究了图像的基本属性，这些属性使我们能够检测图像中的强度峰值。这些知识非常有用，因为特征检测是图像分析中的常见任务，特别是在图像处理有约束或者不使用机器学习算法的情况下。
