cadence SPB17.4 - 3D预览时,不需要显示Place_Bound占位的黑立方体

概述

元件的占位面积有高度的,是有用的,用于DRC检查。

如果将元件占位面积的高度改为0,和实际不符,是有害的。

但是默认3D预览板子时,如果没有3D模型的stepfile, 会将元件显示为黑立方体,实际上这个黑立方体就是代表元件(占位面积和元件高度)。

没查到资料,怎么在3D预览时去掉这个占地面积的黑立方体。

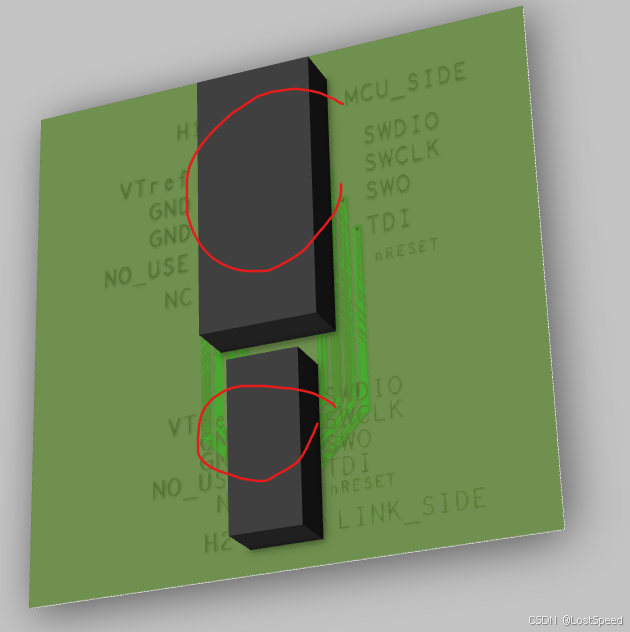

因为黑立方体将元件顶面的焊盘挡住了,如果要检查焊盘是否被一面盖油,就看不到效果。

记得不用去动元件的封装库,好像3D模型预览就有不显示元件占位面积的选项。

笔记

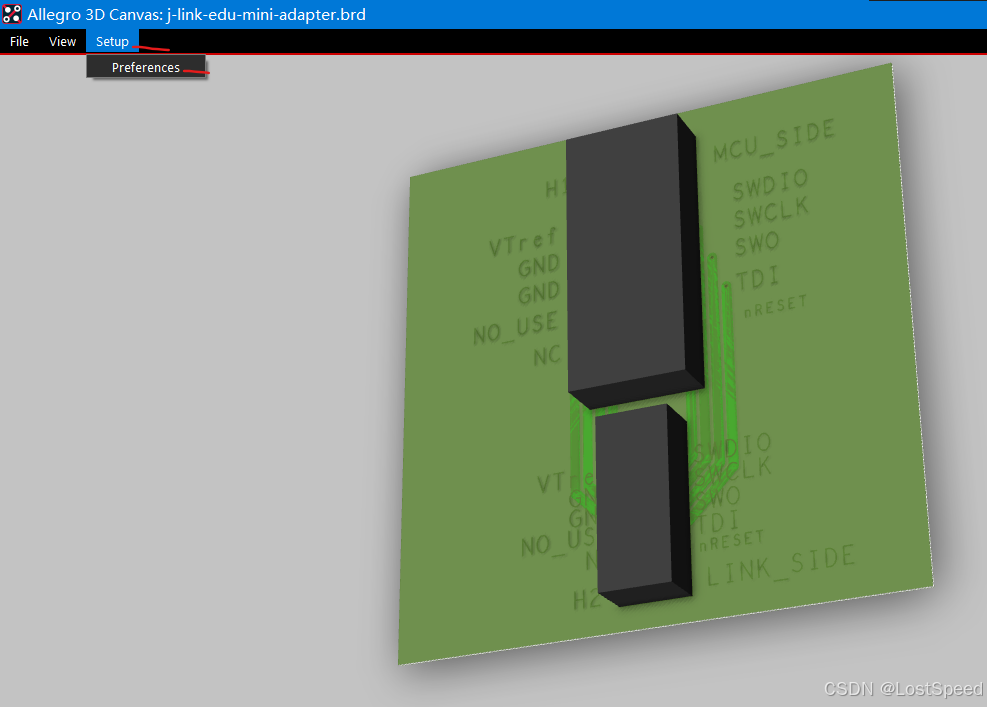

找到了,不过好像和记忆中的选项名称和位置都不太一样,也许是打的补丁(e.g. S032)不同,官方将选项位置改了?

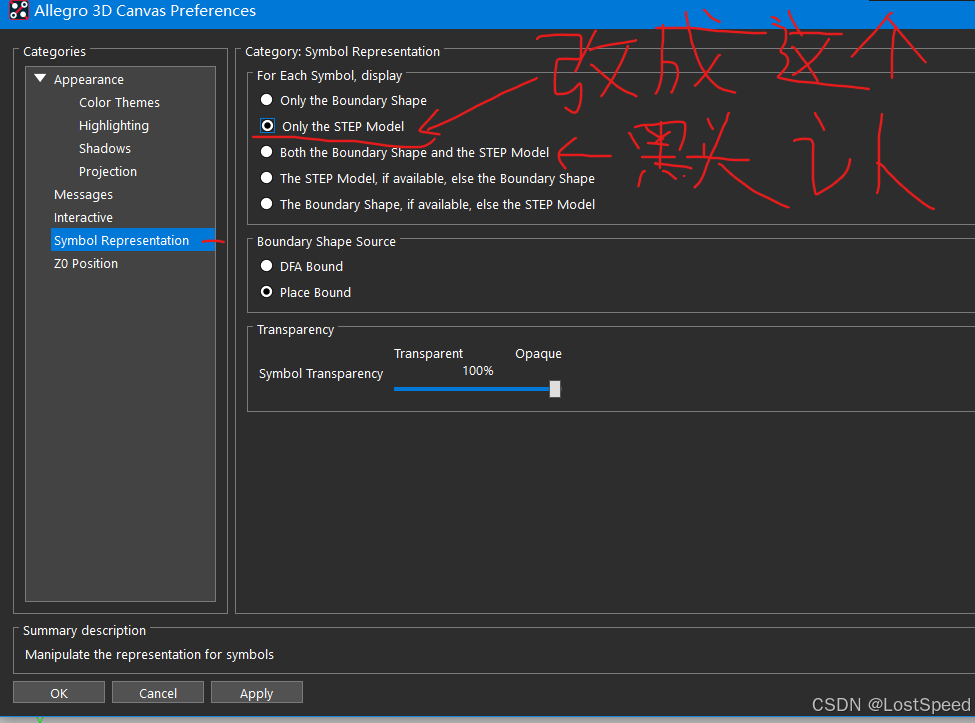

元件3D模型的显示,默认的选项是第3个: 如果step模型有效,就显示step模型;如果元件没有step模型,就显示元件占地面积的黑色立方体。

现在改为第2个选项 :只显示元件的step模型,如果元件没有step模型,就不现实3D模型。

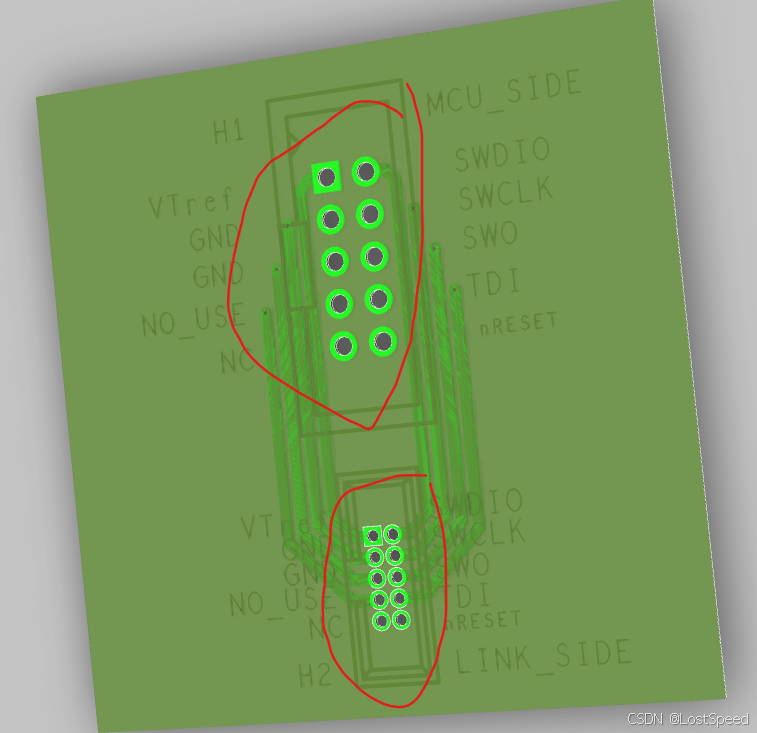

改完之后的效果,就可以不显示占地面积的黑色立方体了。

END
