Lightning-LM（ROS1 版）SLAM/定位简介与上手指南

本文面向使用 Velodyne 等多线雷达的在线建图与定位（SLAM/Localization）场景，介绍 Lightning-LM 的主要功能与优势，并给出在 ROS1 下的快速使用方法与关键参数说明。文末注明原始项目与作者信息，本仓库在其基础上完成了 ROS1 改造与适配。

推荐读者先跑通默认配置，再结合数据集/传感器逐步微调参数。

---

1. 方法概览

Lightning-LM 采用"激光-惯性紧耦合前端 + 回环检测 + 位姿图优化"的经典框架，既可在线建图，也可在已有地图上进行定位：

• 前端里程计（fasterlio）：基于 Fast-LIO 思想，利用 iVox/体素索引与点到面约束，实时性高、漂移低。
• 地图维护：在线构建局部/全局地图，支持滤波与 ROI 约束。
• 回环检测与图优化（loop + PGO）：检测几何一致性候选回环，通过 NDT 等策略验证并触发全局位姿图优化，消除累计误差。
• 定位模式（Localization）：加载已有地图，结合里程计/粗搜/特征匹配实现快速收敛与稳健定位。
• 可视化与工具：发布 TF，提供 UI/2.5D 地面估计（g2p5）与相关调试开关，便于工程集成。

支持 Livox、Velodyne、Ouster 等主流雷达，参数组织清晰，侧重"快速上手 + 实用工程"。

---

2. 主要功能与优势

• 激光-惯性前端（fasterlio）
  • 传感器类型一键切换：1-Livox，2-Velodyne，3-Ouster
  • 支持设置扫线数、盲区、体素/邻域参数、外参固定/估计
• 回环与图优化（loop_closing + pgo）
  • 可配置回环触发间隔、搜索范围、NDT 得分阈值
  • 图优化支持多类噪声设置与收敛阈值控制
• 定位（lidar_loc）
  • 强度/高度/2D 等多种过滤策略
  • 支持栅格角度粗搜、快启策略与置信度门限
• 地图与动态云（maps）
  • 动态云加载/保存策略、分块大小、装载/卸载窗口
• ROI + 可视化（roi/ui/system）
  • 有效高度/距离裁剪，车辆模型尺度可视，TF 发布

优势摘要：

• 实时性与稳定性兼顾，长航程低漂移
• 适配常见多线雷达与 IMU，工程集成友好
• "在线建图 + 仅定位"双模式一体化

---

3. 工程目录与关键文件

• 配置：config/velodyne_online.yaml
• 启动：
  • SLAM（在线建图）：launch/run_slam_velodyne_online.launch
  • 定位（已有地图上）：launch/run_loc_velodyne_online.launch
• 说明文档目录：doc/

若需要替换传感器话题/线数/外参等，请优先在 velodyne_online.yaml 中调整。

---

4. 快速使用（Velodyne 在线）

前置条件：

• ROS1（如 Melodic/Noetic）与常用依赖（PCL、Eigen 等）
• 雷达点云与 IMU 正常发布且时间同步合理

常见话题（示例，按实际数据修改）：

• 点云：/velodyne_points（类型：sensor_msgs/PointCloud2）
• IMU：/imu/data

启动示例 1：直接使用 roslaunch

# 在线建图（SLAM）
roslaunch lightning run_slam_velodyne_online.launch

# 仅定位（Localization）
roslaunch lightning run_loc_velodyne_online.launch

启动示例 2：先加载参数再运行节点

# 将配置载入参数服务器（命名空间 lightning 可按需修改）
rosparam load src/lightning-lm/config/velodyne_online.yaml lightning

# 启动对应可执行（以你的安装为准）
rosrun lightning run_slam_online --config $(rospack find lightning)/config/velodyne_online.yaml
# 或
rosrun lightning run_loc_online  --config $(rospack find lightning)/config/velodyne_online.yaml

离线回放（可选）：

# 若使用离线包回放
rosparam set use_sim_time true
rosbag play your_data.bag --clock -r 1.0

---

5. 关键参数速查（节选自 velodyne_online.yaml）

common 节：

• lidar_topic: 默认示例为 /livox_points，请改为你的 Velodyne 点云话题，如 /velodyne_points
• imu_topic: 默认示例为 /livox/imu，请改为你的 IMU 话题，如 /imu/data
• livox_lidar_topic: 对于 Velodyne 留空（只订阅 PointCloud2）

fasterlio 节（前端里程计）：

• lidar_type: 2 → Velodyne
• scan_line: 32 → 根据传感器设置 16/32/64
• blind: 0.5 → 忽略近距离噪点（米）
• time_scale: 1e-3 → Velodyne 常见时间戳 ms→s，如已是秒级请改为 1.0
• filter_size_scan / filter_size_map / ivox_grid_resolution → 控制滤波与体素分辨率
• extrinsic_est_en: false → 默认固定外参；外参由 extrinsic_T/R 指定（雷达到 IMU）

system 节（系统级开关）：

• with_loop_closing: true → 启用回环
• with_ui: true → 可视化界面
• with_g2p5: true → 2.5D 地面估计
• map_path: data/new_map/ → 地图保存目录（相对 lightning 包路径）
• pub_tf: true → 发布 TF

loop_closing 节（回环检测）：

• max_range, ndt_score_th, loop_kf_gap 等控制回环触发与验证强度

lidar_loc 节（定位）：

• grid_search_angle_range/step、init_with_fp、min_init_confidence 影响初始化与收敛
• filter_intensity_* / filter_z_* 过滤异常强度与高度

roi 节（关注区域）：

• range_min/max 与 height_min/max 限制有效空间以提升效率

---

6. 常见问题排查

• 话题不匹配
  • 请确保点云/IMU 话题名与消息类型与配置一致；可用 rostopic echo/rostopic list 检查。
• 时间尺度错误
  • Velodyne 常用 ms 级戳：time_scale=1e-3；若已是秒，请改为 1.0，否则位姿会"拖影/抖动"。
• 外参误差
  • 轨迹偏移或抖动明显时，先离线标定雷达-IMU 外参；必要时尝试开启 extrinsic_est_en 做在线微调。
• 回环过密/过稀
  • 调整 loop_closing 的 max_range、ndt_score_th、loop_kf_gap 等，平衡鲁棒性与触发频率。
• 定位初始化困难
  • 适当增大 grid_search_angle_range 或启用 init_with_fp；提高 min_init_confidence 下限辅助收敛。
• 性能优化
  • 增大 ROI 限制、适当增大 filter_size_*，或降低可视化负载（with_ui=false）。

---

7. 进阶：切换不同雷达

• Livox
  • lidar_type: 1；如使用 Livox CustomMsg，请设置 livox_lidar_topic 并订阅对应消息类型。
• Ouster
  • lidar_type: 3；按型号调整 scan_line 和 time_scale。
• 不同线数/型号
  • 合理设置 scan_line 与 ivox_grid_resolution；视点云密度调节 ROI 与滤波半径。

---

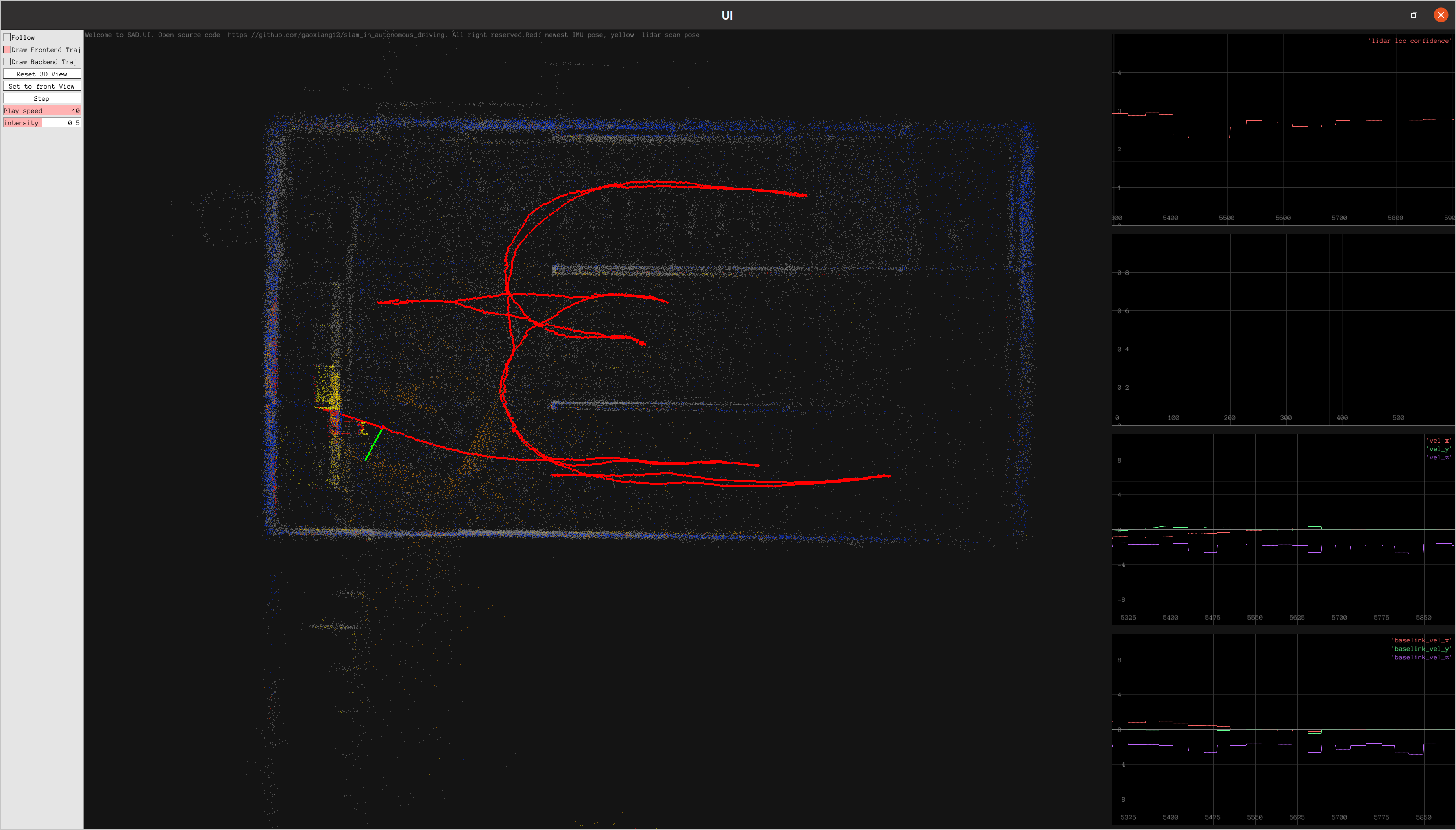

8. 可视化示意（可选）

• 在线 SLAM 演示（示意图）：doc/slam_vbr.gif
• 定位演示（示意图）：doc/lm_loc1_nclt.gif, doc/lm_loc2_nclt.gif

以上资源位于 doc/ 目录下，实际显示效果取决于运行数据与参数。

---

9. 许可与致谢

• 原始代码作者：高翔
  项目地址：https://github.com/gaoxiang12/lightning-lm
• 本仓库在其原始代码基础上进行了 ROS1 版本的改造与适配，仅作为学习与科研交流使用。
