Foundations of Spatial Perception for Robotics: Hierarchical Representations and Real-Time Systems
项目代码：Hydra
论文链接：https://arxiv.org/pdf/2305.07154
Hydra-ROS
在当今机器人领域，一个核心挑战是如何让机器人不仅看到环境，还能真正理解环境。传统的SLAM系统能创建精确的几何地图，却无法理解"厨房在哪里"或"桌子上的水杯"这类概念。最近，MIT SPARK实验室发表了一篇开创性论文《Foundations of Spatial Perception for Robotics: Hierarchical Representations and Real-Time Systems》，提出了一个突破性的解决方案：层次化3D场景图。这篇博客将深入解析这一研究的核心思想、理论基础与创新实现。
1. 为什么层次化表示如此重要？
论文首先指出，传统的"扁平"度量-语义表示在大型环境中面临严重的可扩展性问题。考虑一个使用体素网格表示的3D环境，如果每个体素需要存储L个语义标签，所需内存为：
m = O ( L c d o t V / d e l t a 3 ) m = O(L cdot V/delta^3) m=O(LcdotV/delta3)
其中V是场景体积， δ δ δ是体素大小。当映射大型环境时， V / d e l t a 3 V/delta^3 V/delta3会迅速变得不可持续。例如，以10厘米分辨率覆盖 10 k m × 10 k m 10km×10km 10km×10km区域，即使不考虑垂直维度，也需要 10 10 10^{10} 1010个体素！

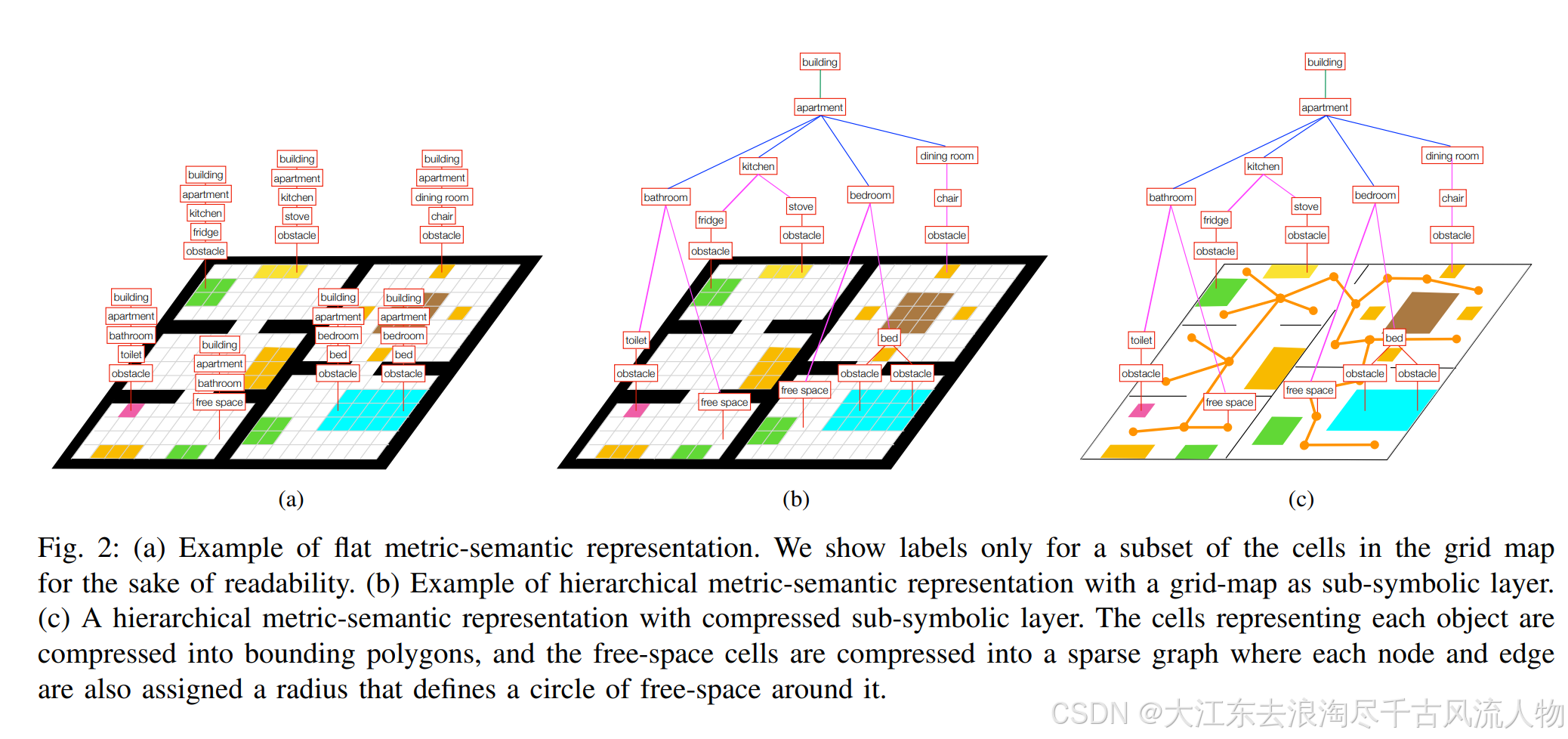

层次化表示则通过智能组织信息大幅减少内存需求：
m = O ( N s u b − s y m + N o b j e c t s + N r o o m s + l d o t s + N b u i l d i n g s ) m = O(N_{sub-sym} + N_{objects} + N_{rooms} + ldots + N_{buildings}) m=O(Nsub−sym+Nobjects+Nrooms+ldots+Nbuildings)
其中 N s u b − s y m N_{sub-sym} Nsub−sym是压缩后的子符号表示大小， N l a y e r N_{layer} Nlayer是每个层次的符号数量。关键是，这种表示将符号数量与子符号表示大小解耦，实现了显著的内存节省。
2. 关键理论突破：小树宽与高效推理
论文的一个核心贡献是证明层次化图具有小树宽(small treewidth)。树宽是图复杂度的关键度量，直接影响推理效率。论文证明，l层层次化图G的树宽受其子图树宽限制：
t w [ G ] l e q m a x m a x t w [ G [ C ( v ) ] ] + 1 , t w [ G [ V l ] ] tw[G] leq max{max{tw[G[C(v)]]+1}, tw[G[V_l]]} tw[G]leqmaxmaxtw[G[C(v)]]+1,tw[G[Vl]]
其中 C ( v ) C(v) C(v)是节点v的子节点集合， V l V_l Vl是顶层节点集合。这意味着层次化图的树宽不随环境大小增长，而是受限于每个层次内的局部复杂度。
对于室内3D场景图，论文进一步证明：
- 房间层树宽不超过2（假设每个房间最多连接两个有门的其他房间）
- 对象-房间-建筑图的树宽为： t w [ G ] l e q 1 + N o tw[G] leq 1 + N_o tw[G]leq1+No
其中 N o N_o No是一个房间中的最大对象数量
这一理论保证使高效的概率推理和机器学习成为可能，为后续的算法设计奠定基础。
3. 3D场景图：为机器人构建"心智模型"

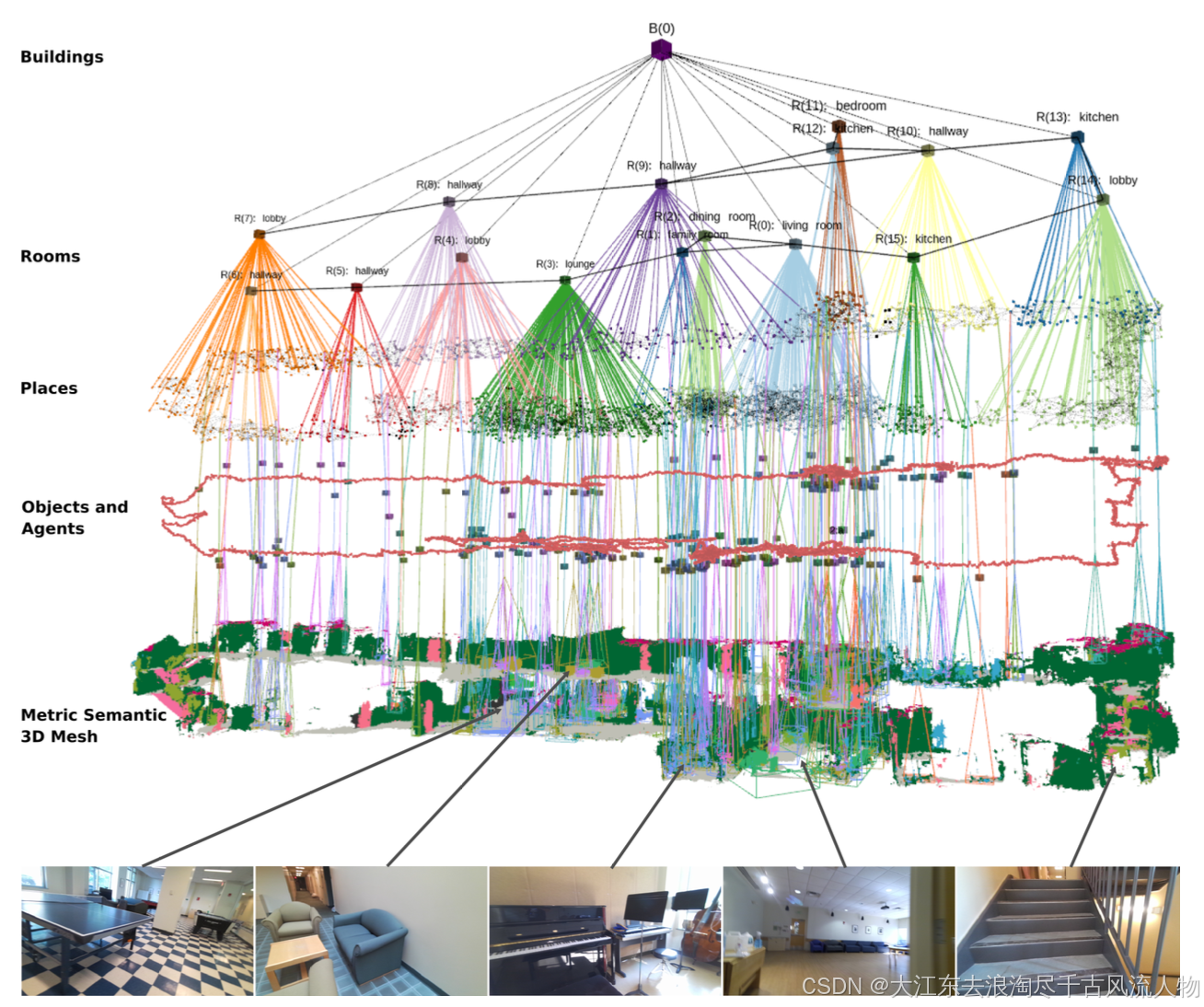

论文提出的3D场景图是一种层次化表示，包含5个层次（从底到顶）：
- 度量-语义3D网格：描述环境几何与基础语义
- 对象和智能体层：识别环境中物体和移动实体
- 位置(places)层：表示自由空间的拓扑连接
- 房间层：语义化空间分割
- 建筑层：最高层次的环境抽象
这种结构模拟了人类如何理解和记忆环境：我们不会记住每个像素，而是记住关键对象、它们之间的关系以及空间层次结构。
实时构建3D场景图的突破性算法
构建这样的层次化表示需要解决多个技术挑战。论文提出了完整的算法框架，核心创新包括：
- 使用持久同调(Persistent Homology)进行房间分割
传统房间分割方法依赖于2D平面假设或处理整个体素地图，计算效率低下。论文创新性地将拓扑数据分析应用于位置图：
- 通过"膨胀"障碍物（移除半径小于δ的位置节点），环境自然分割成不同连通分量
- 使用过滤(filtration)概念，在不同膨胀尺度上分析连通分量数量
- 通过Betti曲线（连通分量数量随膨胀距离的变化）找到最持久(persistent)的分割
这种方法自动确定最佳膨胀距离，无需硬编码参数，适用于各种建筑类型。
- 神经树(Neural Tree)实现高效房间分类
识别房间类型（如厨房、卧室）是语义理解的关键。论文利用对象与房间的层次关系，采用创新的神经树架构：
- 与传统GNN在原始图上进行消息传递不同，神经树在H-tree（由输入图构造的树状结构）上操作
- 利用3D场景图的小树宽特性，高效构建H-tree
- 消息传递在树结构上更加高效，支持实时推理
这种架构在保持高准确性的同时，显著降低了计算复杂度，使嵌入式系统上的实时运行成为可能。
- 层次化闭环检测与全局优化
为构建持久地图，系统需识别之前访问过的位置并校正累积误差：
- 自上而下的闭环检测：使用层次化描述符（捕获场景图各层统计信息）快速检索候选匹配
- 自下而上的几何验证：通过精确配准验证候选匹配
- 全局优化：使用嵌入变形图(embedded deformation graphs)同时校正场景图所有层次（3D网格、对象、位置和机器人轨迹）
4. Hydra：首个实时层次化空间感知系统

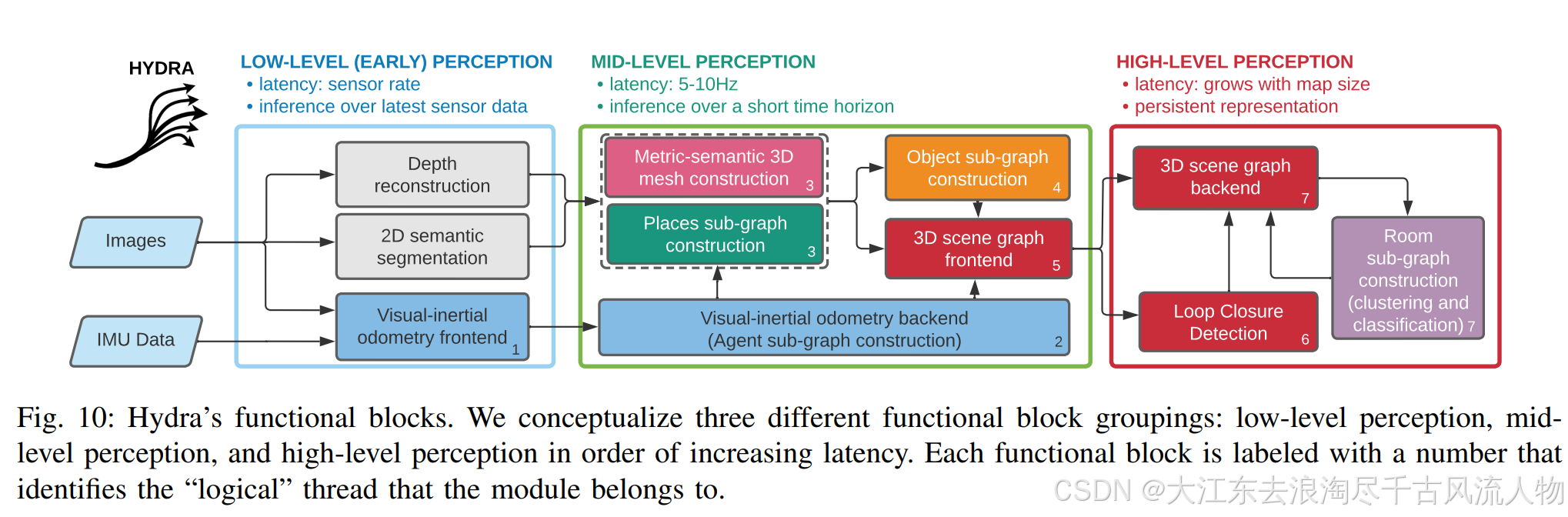

所有这些算法被集成为一个名为Hydra的高度并行系统，特点是：
- 结合快速低级处理（局部建图）与较慢高级推理（全局优化）
- 在单个GPU上实现实时性能
- 处理从传感器数据到层次化表示的完整流程
评估结果令人印象深刻：
- 在大型真实环境中实时构建3D场景图
- 在线算法达到与批处理离线方法相当的精度

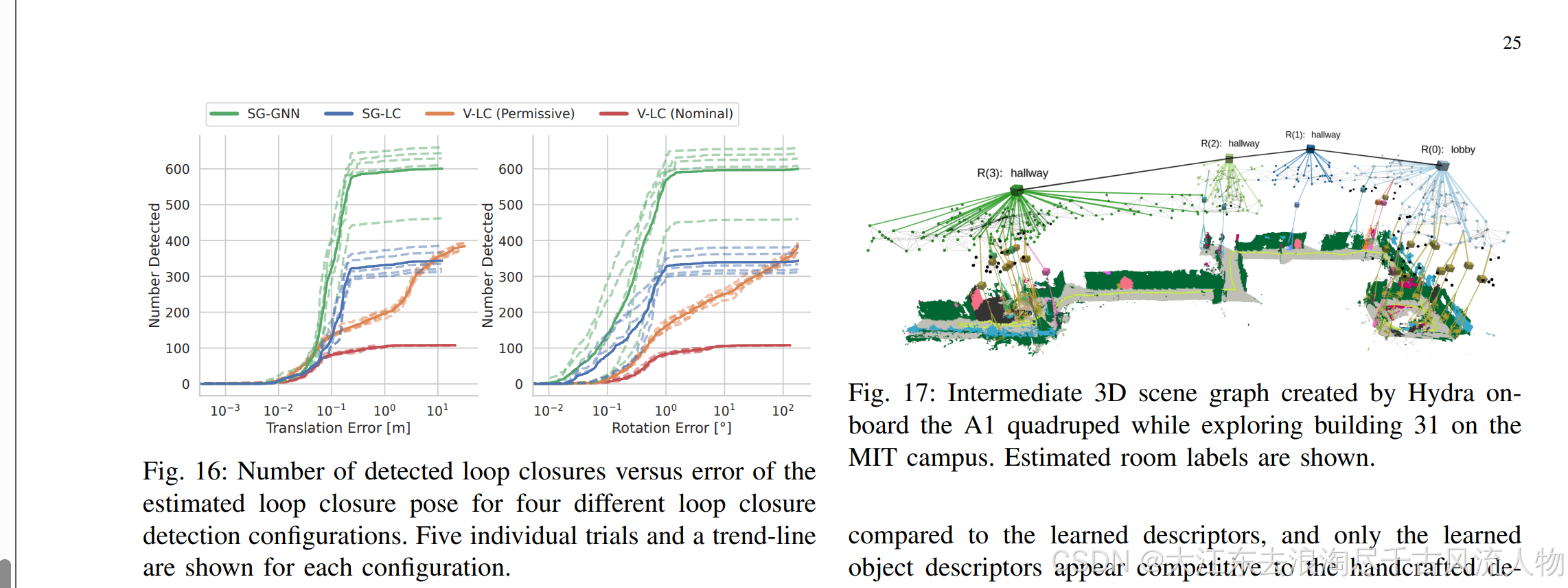

- 层次化闭环检测在质量和数量上优于传统词袋和视觉特征匹配方法
- 在Clearpath Jackal和Unitree A1等真实机器人平台上验证
5. 为什么这项工作如此重要？
- 理论基础：首次正式证明层次化表示对可扩展机器人感知的必要性
- 桥接经典与现代：将传统几何SLAM与神经符号推理无缝集成
- 效率突破：解决长期存在的实时性能问题，使层次化表示适用于实际机器人
- 新架构：提出神经树等新型GNN架构，为几何深度学习开辟新方向
6. 未来展望
这项工作为机器人空间AI设定了新标准。未来，我们可以期待：
- 扩展到室外和城市规模环境
- 整合更多语义概念和关系
- 与任务规划和人机交互更紧密结合
- 在自主车辆、家庭服务机器人和工业自动化中广泛应用
正如论文所展示的，理解空间不仅是关于"在哪里"，更是关于"是什么"和"如何关联"。通过层次化表示，机器人正逐步接近人类级别的环境理解能力。
