MATLAB与HFSS联合仿真

一、联合仿真基础架构

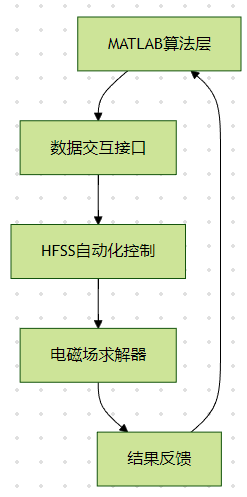

1. 系统组成框架

2. 核心接口技术对比

接口方式	实现原理	适用场景	性能指标
COM接口	通过Windows COM组件直接调用HFSS对象模型	参数实时控制、复杂流程	延迟<10ms，稳定性高
VBS脚本	生成VBScript脚本控制HFSS操作	批处理任务、简单控制	执行速度中等
文件交互	通过CSV/TXT交换数据	跨平台兼容、数据量大	带宽受限(≤100MB/s)

二、实现流程详解

1. 环境配置

c 复制代码

% 建立COM连接（需安装HFSS COM支持包）
hfss = actxserver('AnsoftHfss.HfssScriptInterface');
oDesktop = hfss.GetAppDesktop();
oProject = oDesktop.NewProject();

2. 自动化建模流程

c 复制代码

% 示例：创建矩形波导
hfss.ExecuteScript('CreateRectangularWaveguide(22.86e-3, 10.16e-3)');
hfss.ExecuteScript('SetMaterial("Copper")');
hfss.ExecuteScript('AddPerfectEHomogeneousBoundary');

3. 参数优化闭环

c 复制代码

% PSO优化算法框架
nParticles = 30;
maxIter = 50;
lb = [0.1, 0.1]; % 参数下限
ub = [1.0, 1.0]; % 参数上限

for iter = 1:maxIter
    % 生成新参数组合
    params = lb + (ub-lb).*rand(nParticles,2);

    % 批量执行HFSS仿真
    parfor i=1:nParticles
        hfss.SetVariable('L1', params(i,1));
        hfss.SetVariable('W1', params(i,2));
        hfss.RunAnalysis('DrivenModal');
        s11(i) = hfss.GetSParameter(1,1);
    end

    % 更新粒子位置
    [best,params] = updateParticles(s11);
end

三、典型应用案例

1. 相控阵天线设计

c 复制代码

% 波束指向控制算法
steering_angle = 30; % 度
for i=1:360
    theta = i - 180;
    phase_shift = 2*pi*(steering_angle - theta)/lambda;
    hfss.SetElementPhase(i, phase_shift);
end
hfss.RunAnalysis('DrivenModal');

2. 滤波器优化设计

c 复制代码

% 阶数优化流程
min_order = 2;
max_order = 8;
best_order = 0;
min_insertion_loss = inf;

for order = min_order:max_order
    hfss.SetFilterOrder(order);
    hfss.RunAnalysis('DrivenModal');
    s21 = hfss.GetSParameter(2,1);
    loss = -20*log10(abs(s21));
    if loss < min_insertion_loss
        min_insertion_loss = loss;
        best_order = order;
    end
end
disp(['最优阶数: ', num2str(best_order)]);

四、工程实践建议

版本兼容性 建议使用HFSS 2023及以上版本（支持Python API） MATLAB版本需≥R2021a（支持COM 64位接口）

调试策略

使用try-catch捕获COM异常

设置仿真超时保护：

c 复制代码

timeout = 3600; % 秒
tic;
while toc < timeout
    if hfss.IsSolved
        break;
    end
    pause(1);
end

数据安全 定期备份.aedt项目文件使用版本控制工具管理脚本（Git LFS）

参考代码 matlab和HFSS联合仿真 www.youwenfan.com/contentcsn/64901.html

五、扩展

智能优化算法 结合深度强化学习优化天线阵列基于GAN生成对抗网络优化电磁特性
多尺度仿真 宏观电路（HFSS）与微观器件（COMSOL）联合仿真热-力-电磁多物理场耦合分析
云仿真平台 基于AWS/Azure的分布式HFSS集群容器化部署（Docker+Kubernetes）
